Typ produktu	Czujnik indukcyjny
Marka	IFM
Model	IM5096
Rodzaj wykrywania	Bezdotykowe wykrywanie metali
Nominalna strefa działania (Sn)	Zgodnie z tabliczką znamionową
Zasięg działania (Sa)	0...0,81 x Sn (dla stali miękkiej)
Montaż	Wkręcany w twarde podłoże; możliwy montaż zabudowany
Napięcie zasilania	10...30 V DC (typowe)
Sygnał wyjściowy	Przełączany (np. PNP/NPN, NO/NC)
Wskazanie LED	Zielona: zasilanie; Żółta: wyjście załączone
Stopień ochrony	IP67 (typowy dla czujników przemysłowych)
Zabezpieczenie	Zalecany bezpiecznik miniaturowy (wg karty katalogowej)
Eksploatacja	Bezobsługowa; utrzymywać powierzchnię aktywną wolną od metali i ciał obcych
Uwagi dotyczące montażu	Zachować wolną przestrzeń wokół powierzchni aktywnej (rys. 3); minimalna odległość między czujnikami (rys. 4-5)
Norma EMC	EN 60947-5-2

Często zadawane pytania - IM5096 IFM

Jak zamontować czujnik IM5096?

Czujnik należy przykręcić do twardego podłoża. Przy dużych obciążeniach mechanicznych należy upewnić się, że nie występują luzy. Możliwy jest montaż zabudowany (rys. 1 i 2). W przypadku montażu na powierzchni metalowej, metal nie może wystawać ponad powierzchnię aktywną. Należy zachować wolną przestrzeń wokół powierzchni aktywnej (rys. 3) oraz minimalną odległość między czujnikami (rys. 4 i 5).

Jakie jest napięcie zasilania czujnika?

Typowe napięcie zasilania dla czujników indukcyjnych IFM wynosi 10...30 V DC. Należy sprawdzić tabliczkę znamionową lub kartę katalogową dla konkretnego modelu IM5096.

Co oznaczają diody LED na czujniku?

Zielona dioda LED świeci po podłączeniu zasilania. Żółta dioda LED świeci, gdy wyjście jest przełączone (wykryto metal).

Czy czujnik IM5096 wymaga konserwacji?

Praca urządzenia jest bezobsługowa. Aby zapewnić prawidłową pracę, należy upewnić się, że powierzchnia aktywna i wolna przestrzeń są wolne od metalowych elementów i ciał obcych, szczególnie gdy czujnik montowany jest czołem do góry.

Jak podłączyć czujnik?

Przed podłączeniem należy odłączyć zasilanie. Jeśli w karcie katalogowej wyszczególniono bezpiecznik miniaturowy, należy go zainstalować. Po wystąpieniu zwarcia sprawdzić poprawność działania.

Jaki jest zasięg wykrywania czujnika?

Nominalna strefa działania (Sn) podana jest na tabliczce znamionowej. Zasięg działania (Sa) wynosi 0...0,81 x Sn, bazując na pomiarach ze stalą miękką. Dla innych metali zasięg się skraca.

Czy można montować kilka czujników obok siebie?

Tak, ale należy zachować minimalną odległość między czujnikami tego samego typu. Odległości przedstawiono na rysunkach 4 i 5 w instrukcji.

Co zrobić w przypadku zwarcia?

Zaleca się po wystąpieniu zwarcia upewnić się, czy urządzenie działa prawidłowo. Należy również sprawdzić bezpiecznik miniaturowy, jeśli został zainstalowany.

Czy czujnik jest odporny na wodę?

Czujniki indukcyjne IFM zazwyczaj mają stopień ochrony IP67, co oznacza odporność na kurz i chwilowe zanurzenie w wodzie. Należy sprawdzić specyfikację konkretnego modelu IM5096.

Jak sprawdzić poprawność działania czujnika?

Po zamontowaniu i podłączeniu należy sprawdzić, czy zielona dioda LED świeci (zasilanie). Następnie zbliżyć metalowy przedmiot do powierzchni aktywnej – żółta dioda powinna się zaświecić, sygnalizując przełączenie wyjścia.

INSTRUKCJA OBSŁUGI IM5096 IFM

Czujnik wykrywa metale w sposób bezdotykowy i zaznacza ich obecność poprzez przełączenie sygnału wyjściowego. Nominalna strefa działania (Sn) patrz tabliczka znamionowa; Zasięg działania (Sa) 0...0,81 x Sn (wartość bazuje na pomiarach standardowych ze stalą miękką; w przypadku innych metali skraca się zasięg).

Montaž

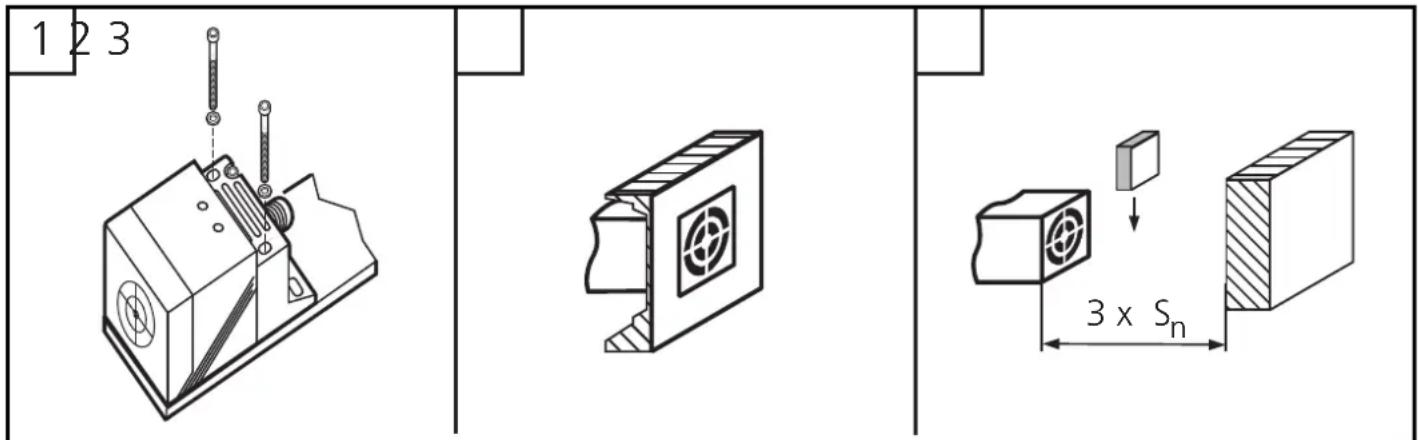

Nalęży przykręcić czujnik do twardego podłoża. Jeżeli będą występować duże obciążenia mechaniczne, należy upewnić się, że nie występują luzy. Montaż zabudowany (rys. 1 i 2). Gdy montowany na powierzchni metalowej, metal nie może wystawać ponad powierzchnię aktywną.

• Wymagana wolna przestrzeń wokół powierzchni aktywnej czujnika kiedy mon-towany jest w metalu. rys. 3.

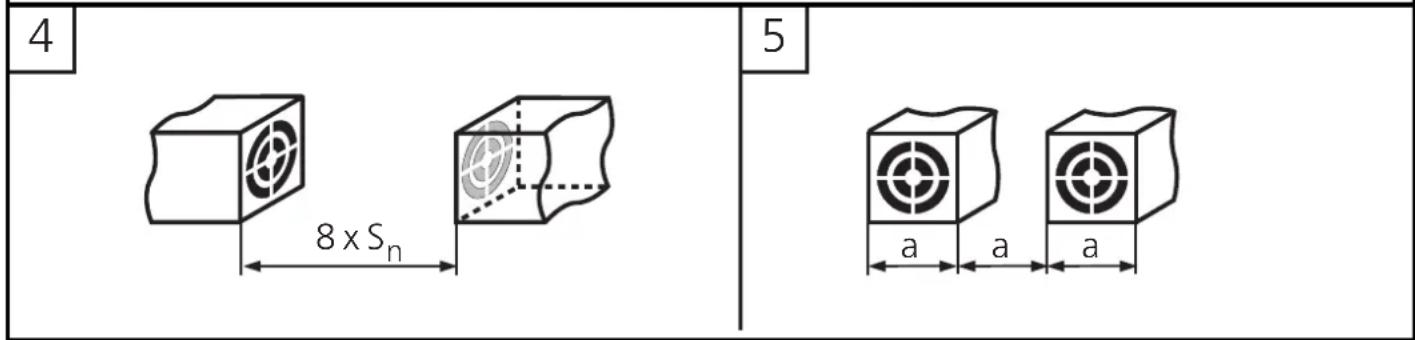

• Minimalna odległość w przypadku montażu kilku czujników tego samego typu: rys. 4 i 5.

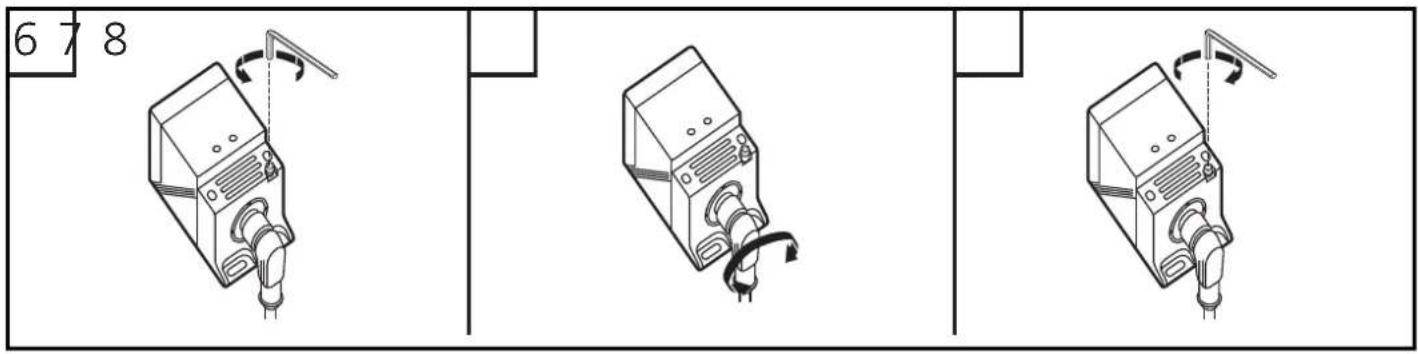

Gniazdo może być obracane:

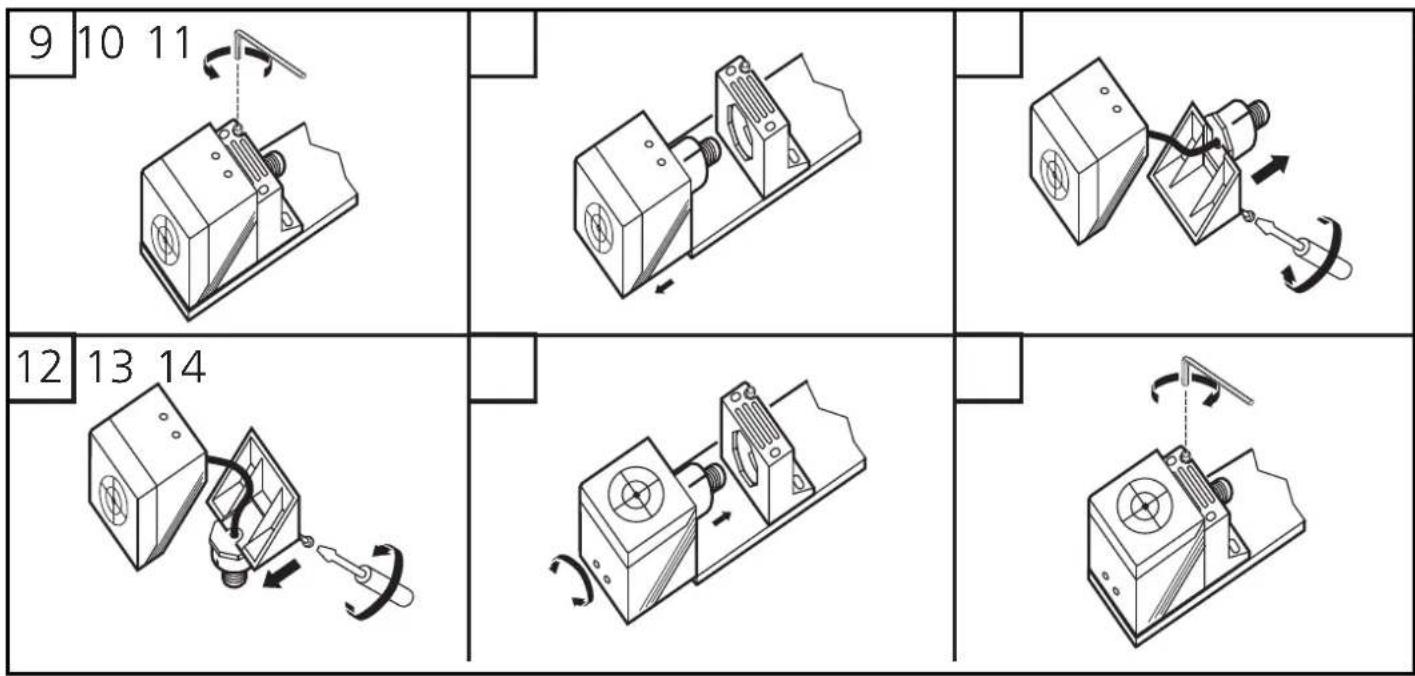

Ustawianie powierzchni aktywnej czujnika.

Podłączenie elektryczne

Przed podłączeniem czujnika należy odłączyć zasilanie.

Uwaga: jeżeli wyszczególniono to w karcie katalogowej, należy zaopatrzyć urządzenie w bezpiecznik miniaturowy.

Zalecenie: po wystąpieniu zwarcia należy upewnić się, czy urządzenie działa prawidłowo.

Działanie

Należy sprawdzić poprawność działania czujnika.

• Zielona dioda LED świeci po podłączeniu zasilania.
• Żółta dioda LED świeci sie gdy wyjście jest przełączone.

Praca urządzenia jest bezobsługowa. Aby zapewnić prawidłową pracę należy się upewnić, że:

• powierzchnia aktywna i wolna przestrzeń są wolne od metalowych elementów i ciał obcych, w szczególności gdy czujnik montowany jest czołem do góry.;
  • EMC: Urządzenia spełniają wymagania EN 60947-5-2.
