INSTRUKCJA OBSŁUGI EC9206 IFM

1.1 Symbole 4
1.2 Użyte znaki ostrzegawcze 4

2 Instrukcje dotyczące bezpieczeństwa. 5

2.1 Ogólne 5
2.2 Grupa docelowa 5
2.3 Podłączenie elektryczne.... 5
2.4 Ingerencja w urządzenie 5

3 Funkcje i własności....6

3.1 Przegląd głównych danych.... 6
3.2 Przykład zastosowania....6
3.3 Urządzenia serii produktów Basic (przykłady) 7

4 Montaż 8

4.1 Ogólne instrukcje dotyczące montażu 8

4.1.1 Stopień ochrony 8
4.1.2 Powierzchnia montażu....8

4.2 Mocowanie 8
4.3 Pokrywa i uszczelnienie kablowe.... 10

4.3.1 Instalacja uszczelnienia kablowego 10
4.3.2 Demontaż uszczelnienia kablowego 10
4.3.3 Instalacja pokrywy .....11
4.3.4 Demontaż pokrywy 11

5 Podłączenie elektryczne.... 12

5.1 Ogólne zasady wykonywania podłączeń..... 12
5.2 Akcesoria 13

5.2.1 Przykładowe akcesoria 13

5.3 Wejścia częstotliwościowe 13
5.4 Bezpieczniki 13

6 Wskaźniki 14

7 Uruchomienie 15

7.1 Programowanie 15
7.2 Dokumentacja 15
7.3 Wymagany sprzęt.... 15

8 Dane techniczne.... 16

8.1 CR0401 16
8.2 CR0403 21
8.3 CR0411 27

9 Konserwacja, naprawa i utylizacja 33

9.1 Konserwacja.... 33
9.2 Czyszczenie powierzchni obudowy 33
9.3 Naprawy 33

9.4 Utylizacja 33
10 Dopuszczenia/standardy 33

PL

Ten dokument jest instrukcją tłumaczona.

≥ CR0401AC
≥ CR0403AD
≥ CR0411AA

Wszystkie znaki towarowe i nazwy firm podlegają prawom autorskim poszczególnych firm.

1 Uwaga wstępna

Niniejszy dokument odnosi się do urządzeń typu "BasicController / BasicController plus" (art. nr: CR040x, CR041x).

Oraz est uznawany za część urządzenia.

Dokument jest przeznaczony dla specjalistów. Specjaliści to osoby, które posiadają odpowiednie kwalifikacje i doświadczenie pozwalające im przewidywać i zapobiegać możliwym zagrożeniom, mogącym powstać podczas użytkowania urządzenia. Dokument zawiera informację dotyczące prawidłowej obsługi urządzenia.

Należy przeczytać niniejszy dokument przed zastosowaniem urządzenia, aby zapoznać się z warunkami pracy, montażu i działania urządzenia. Proszę zachować ninejszą instrukcje przez cały czas użytkowania urządzenia.

Proszę stosować się do instrukcji bezpieczeństwa.

1.1 Symbole

▶ Instrukcje

Reakcja, wynik

[...] Oznaczenie przycisków, klawiszy oraz wskaźników

→ Odsyłacz

Ważna uwaga

Nie stosowanie się do instrukcji obsługi może prowadzić do nieprawidłowego działania lub zakłóceń.

Informacje

Nota uzupełniająca

1.2 Użyte znaki ostrzegawcze

Ostrzeżenie

Ostrzeżenie przed poważnym urazem ciała.

Grozi śmierci lub trwałym uszkodzeniem ciała.

UWAGA

Ostrzeżenie przed urazem ciała.

Mogą się pojawić niewielkie odwracalne urazy.

UWAGA

Ostrzeżenie przed uszkodzeniem mienia.

2 Instrukcje dotyczące bezpieczeństwa

2.1 Ogólne

Instrukcje te zawierają informacje tekstowe i rysunki dotyczące prawidłowej obsługi urządzenia i muszą zostać przeczytane przed instalacją lub użyciem urządzenia.

Należy postępować zgodnie z zawartymi instrukcjami. Nieprzestrzegania instrukcji, użytkowanie niezgodne z poniższymi zaleceniami, nieprawidłowy montaż lub użytkowanie mogą wpłynąć na bezpieczeństwo ludzi i maszyn.

2.2 Grupa docelowa

Instrukcje te przeznaczona są dla osób upoważnionych zgodnie z wytycznymi dyrektywy EMC i dyrektywy niskonapięciowej. Urządzenie może być montowane, podłączane i uruchamiane wyłącznie przez odpowiednio wykwalifikowanego elektryka.

2.3 Podłączenie elektryczne

Przed wykonaniem podłączeń elektrycznych należy odłączyć zasilanie. Jeśli jest to konieczne, należy odłączyć wszystkie niezależnie zasilane obwody wyjściowe.

Jeśli urządzenie nie jest zasilane przez system zasilania pojazdu (akumulatory 12/24 V), należy zapewnić zewnętrzne napięcie, generowane i dostarczane zgodnie z kryteriami bezpieczeństwa niskiego napięcia (SELV), ponieważ to napięcie jest dostarczane bez dalszych pomiarów do podłączonego sterownika, czujników oraz elementów wykonawczych.

Podłączenie wszystkich sygnałów połączonych z obwodem SELV musi być zgodne z wymaganiami SELV (bezpieczne oddzielenie od innych obwodów).

Jeśli układ zasilania SELV posiada zewnętrzne uziemienie (SELV staje się PELV), odpowiedzialność spoczywa na użytkowniku a zastosowanie mają odpowiednie krajowe przepisy instalacji. Wszystkie stwierdzenia niniejszej instrukcji odnoszą się do urządzenia, którego napięcie SELV nie jest uziemione.

Połączenia mogą być zasilane z tylko według danych podanych w danych technicznych i / lub na etykiecie urządzenia, podłączone tylko za pomocą akcesoriów zatwierdzonych przez ifm electronic.

2.4 Ingerencja w urządzenie

W przypadku usterki lub niepewności związanych z działeniem prosimy o kontakt z producentem. Ingerencja w urządzenie może poważnie wpłynąć na bezpieczeństwo operatorów i maszyn, jest zabroniona i prowadzi do wyłączenia jakiejkolwiek odpowiedzialności producenta czy roszczeń gwarancyjnych.

3 Funkcje i własności

Swobodnie programowalne kontrolery z serii "BasicController / BasicController plus" są przystosowane do użytkowania w trudnych warunkach (np. rozszerzony zakres temperatur, silne wibracje, intensywne zakłócenia EMC), oraz nadają się do bezpośredniogo montażu w urządzeniach mobilnych.

Za pomocą środowiska programistycznego można skonfigurować wejścia oraz wyjścia w celu dostosowania do wymagań danej aplikacji. Kontrolery te mogą być wykorzystane jako kontrolery CAN, CANopen master oraz inteligenty moduł wejść/wyjść. (→ 8 Dane techniczne)

Rozszerzenia specyficzne dla aplikacji są możliwe w połączeniu z dodatkowymi produktami serii Basic.

OSTRZEŻENIE

Seria BasicController / BasicController ^plus nie posiada dopuszczeń do zastosowań związanych z bezpieczeństwem osób.

UWAGA

BasicController / BasicController ^plus przeznaczony jest do instalacji we wnętrzu pojazdu a nie w silnikach.

3.1 Przegląd głównych danych

• swobodnie programowalne zgodnie z IEC 61131-3
• 2 interfejsy CAN (uwzg. interfejs do BasicDisplay CR0451 lub CR0452)
• konfigurowalne wejścia /wyjścia
• stopień ochrony IP 20 (z pokrywą i uszczelnieniem kablowym IP54)
• diody statusowe LED

3.2 Przykład zastosowania

Użycie z pokrywą i wyświetlaczem BasicDisplay

3.3 Urządzenia serii produktów Basic (przykłady)

• BasicDisplay (art. nr: CR0451) programowalny wyświetlacz kolorowy o przekątnej 2.8 cała 5 swobodnie programowalnych, podświetlanych przycisków 1 przełącznik z funkcjonalnością kursora
• BasicDisplay XL (art. nr: CR0452) programowalny wyświetlacz kolorowy o przekątnej 4.3 cała 6 swobodnie programowalnych, podświetlanych przycisków 1 przełącznik z funkcjonalnością kursora
• BasicRelay (art. nr: CR0421) swobodnie podłączana podstwa do 6 przekaźników i 10 bezpieczników samochodowych
• Pokrywa (art. nr: EC0401)
• Pokrywa z otworem do zabudowania wyświetlacza (art. nr: EC0402) zawiera uszczelniania kablowe, żeby osiągnąć IP 54

Dlasze informacje na temat rodziny produktów Basic:

www.ifm.com.pl→ Asortyment produktów → Systemy do maszyn mobilnych → Mikrosterowniki

lub bezpośrednio

www.ifm.com.pl → wyszukiwanie kart katalogowych → np. CR0451

4 Montaż

4.1 Ogólne instrukcje dotyczące montażu

4.1.1 Stopień ochrony

Osiagalny stopień ochrony urządzenia zależy od zastosowanych akcesoriów i pozycji montażu.

Stopień ochrony	Akcesoria Pozycja montażu Art. nr
IP 20 – dowolny –
IP 54 pokrywa z uszczelnieniem kablowym	przyłączenia kablowe od spodu np. EC0401

4.1.2 Powierzchnia montażu

UWAGA

Obudowa nie może być narażona na siły skręcające lub naprężenia mechaniczne.

▶ Należy montować urządzenia na płaskich powierzchniach.
▶ Przy braku płaskiej powerzchni, należy zastowoać elementy kompensacyjne,

Powierzchnia montażu

4.2 Mocowanie

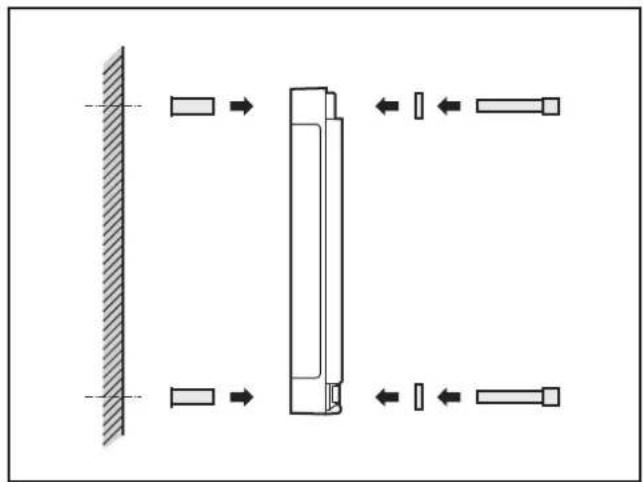

▶ Należy umieścić załączone tukeje w tylnej części modułu w 4 otworach montażowych.
▶ Następnie zamocować moduł używając 4 podkładek i śrub M4.

Dokręcić śruby, dociągając po przekątnych.

Moment dokręcający: 1,5 Nm

Wymiary otworów montażowych (→ 8 Dane techniczne)

Możliwe do zastosowania śruby (przykłady): Standard
Śruby imbusowe z łbem cylindrycznym DIN 912
Śruby imbusowe z niskim łbem cylindrycznym DIN 7984

4.3 Pokrywa i uszczelnienie kablowe

UWAGA

Stopień ochrony IP 54 może zostać osiągnięty jedynie gdy zostanie używa pokrywa razem z uszczlenieniem kablowym.

UWAGA

Po zainstalowaniu pokrywy może wzrosnąć temperatura modułu.

4.3.1 Instalacja uszczelnienia kablowego

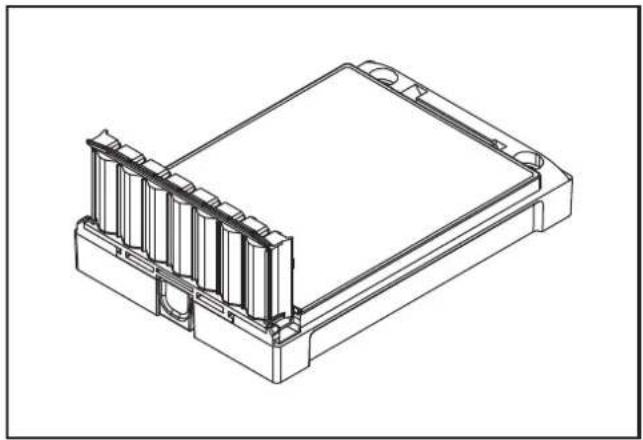

▶ Należy włożyć uszczelnienie kablowe w lokator od dołu.

Zamek uszczelnienia kablowego kliknie słyszalnie.

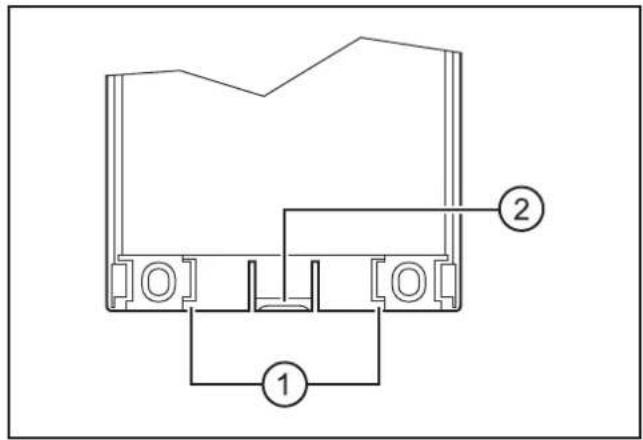

1. Lokator uszczelnienia kablowego.
2. Blokowanie

Zamontowane uszczelnienie kablowe.

Uszczelnienie kablowe nie może być używane do odciążania kabli.

(→ 5.1 Ogólne zasady wykonywania podłączeń.)

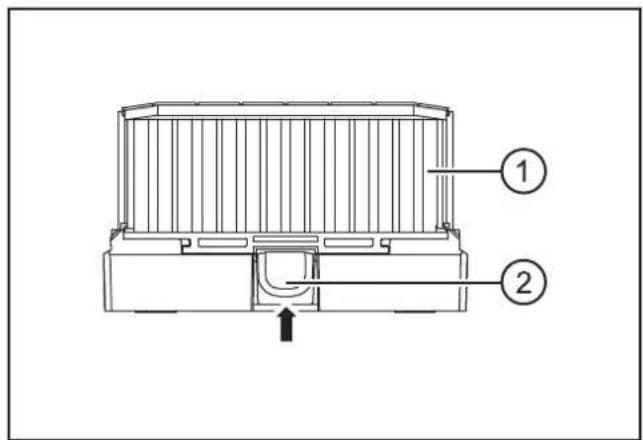

4.3.2 Demontaż uszczelnienia kablowego

▶ Należy nacisnąć blokadę na dole urządzenia i usunąć uszczelnienie kablowe z urządzenia pociągając w dół.

1. Uszczelnienie kablowe
2. Blokada

4.3.3 Instalacja pokrywy

Pokrywy serii Basic posiadają pojedynczą dzwignię blokującą. Montażu pokrywy dokonuje się bez użycia narzędzi.

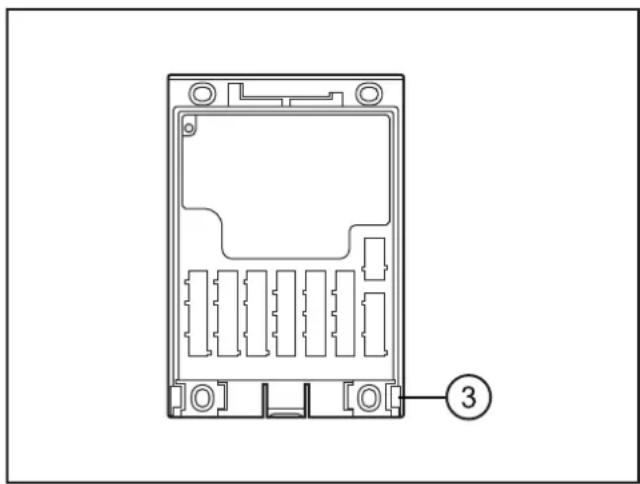

1: dzwignia blokująca
2: zaczepy pokrywy

3: otwory na zaczepy pokrywy

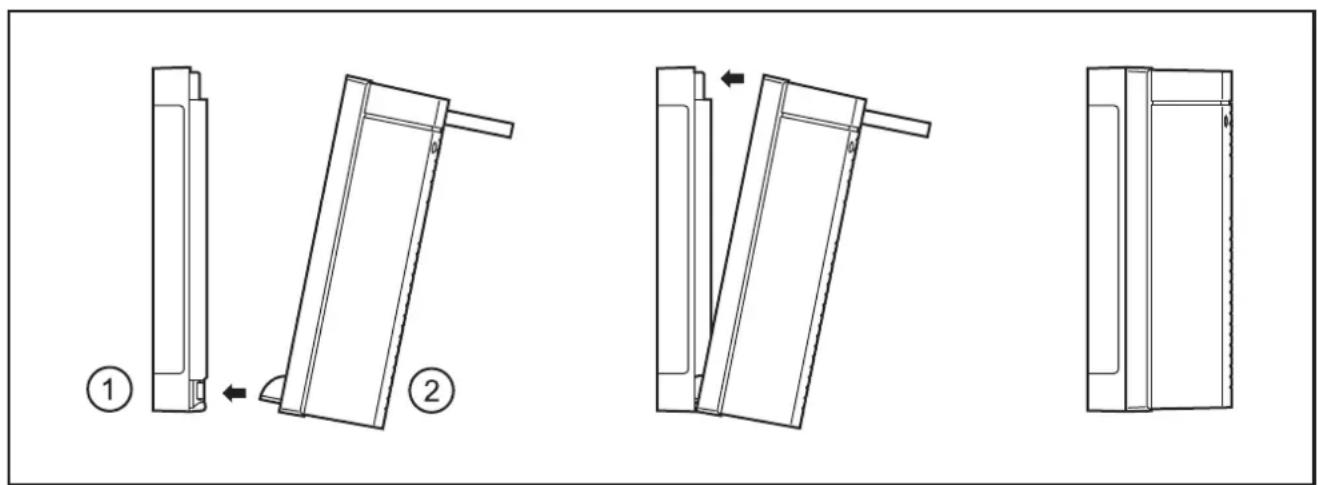

▶ Należy pociągnąć dzwignię blokującą i obrócić do siebie.
▶ Następnie umieścić pokrywę pod kątem do urządzenia.

Należy umieścić oba zaczepy na dole pokrywy w odpowiednie otwory w urządzeniu.

▶ Natępnie zamknąć porywę na dolnej części.
Zaczepy i otwory stanowią oś obrotu.
▶ Następnie należy zablokować dźwignię w jej początkowym położeniu.

Pokrywa została zablokowana.

4.3.4 Demontaż pokrywy

▶ Należy pociągnąć dzwignię blokującą i obrócić do siebie.

Pokrywa jest odblokowana i może zostać usunięta.

5 Podłączenie elektryczne

5.1 Ogólne zasady wykonywania podłączeń.

Przewody zasilające, interfejsy CAN oraz wyjścia/wejścia powinny by podłączone poprzez

6.3 x 0.8 mm konektory męskie w przedniej części urządzenia.

Schemat połączeń (→ 8 Dane techniczne)

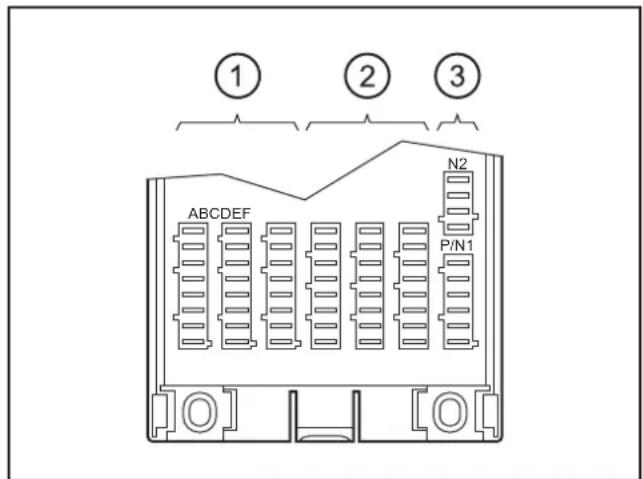

① ② ③ N2 ABCDEF P/N1

Strefa konektorów

1: Wejścia
2: Wyjścia
3: Zasilanie i interfejsy CAN

Konektor Podłączenie CR0401 CR0403		CR0411 Liczba	złącz
A Wejścia IN0...3 IN0...3 IN0...3 8
B IN4...7 IN4...7 IN4...7
C		IN8...11	IN8...11	-
D	wyjścia	-	OUT0...3	OUT0...3
E OUT0...3	OUT4...7 OUT4...7	-
F		OUT4...7	OUT8...11	-
P/N1	interfejs CAN 1 i zasilanie				6
N2	interfejs CAN 2 (np. do BasicDisplay CR0451)				4

UWAGA

Błędne podłączenie może uszkodzić urządzenie.

▶ Należy postępować zgodnie z zawartymi instrukcjami (→ 2.3 Podłączenie elektryczne).

Zasadniczo wszystkie przewody zasilające i sygnałowe należy układać osobno.
▶ Należy układać przewody do urządzenia najkrószą możliwą trasą.
Wyszstkie przewody należy odciążyć przynajmniej 100mm za miejscem podłączenia.
Gdy nie jest stosowana pokrywa ochronna, należy chronić niezarobionymi wtyczkami nieżywane złącza.

5.2 Akcesoria

Więcej informacji o akcesoriach znajdą Państwo pod adresem: www.ifm.com.pl → wyszukiwanie kart katalogowych → np. CR0401 → Akcesoria

5.2.1 Przykładowe akcesoria

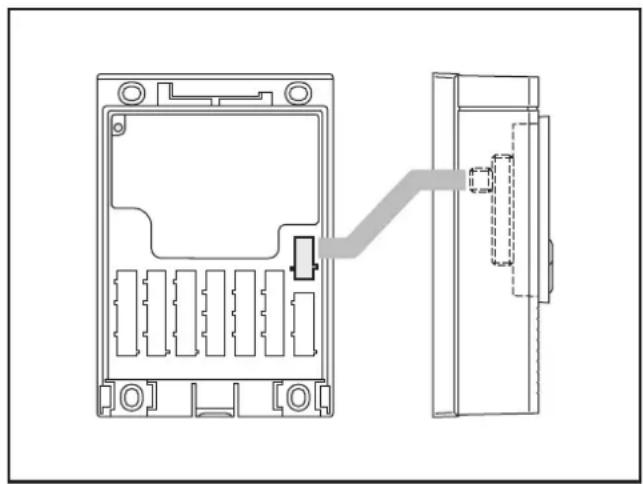

Akcesoria i przykład podłączenia

BasicDisplay CR0451

Pokrywa EC0402 z otworem na wyświetlacz

kabel łączeniowy EC0452

5.3 Wejścia częstotliwościowe

▶ Do podłączenia wejść częstotliwościowych należy stosować przewody ekranowane, tak aby zakłócenia nie miały wpływu na sygnały użytkowe.

5.4 Bezpieczniki

▶ Każdy osobny obwód musi być chroniony osobno, aby zapewnić bezpieczeństwo całego systemu.

Opis Potencjał Złącze: pin Bezpiecznik
VBB_S	Zasilanie czujników/modułu 8...32 V DC P/N1: 1 ≤ 2 A T
VBB_1	Zasilanie wyjśćCR0401: OUT0...3CR0403: OUT0...7CR0411: OUT0...3	8...32 V DC P/N1: 2	15 A
VBB_2	Zasilanie wyjśćCR0401: OUT4...7CR0403: OUT8...11CR0411: OUT4...7	8...32 V DC P/N1: 3	15 A

6 Wskaźniki

①

②

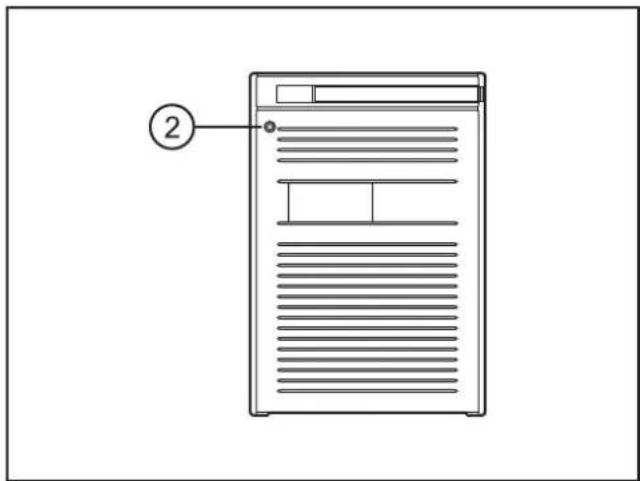

1: diody statusowe LED 2: Dioda led w pokrywie (np. EC0401)

Stany pracy ( 8 Dane techniczne)

7 Uruchomienie

7.1 Programowanie

Użytkownik może w prosty sposób tworzyć oprogramowanie za pomocą aplikacji zgodnej z IEC 61131-3 CODESYS 2.3.

Ostrzeżenie

Użytkownik jest odpowiedzialny za bezpieczne funkcjonowanie programów, stworzonych przez samego siebie. Jeśli to konieczne, użytkownik musi dodatkowo przeprowadzić badania homologacyjne zgodnie z odpowiednimi przepisami krajowymi.

7.2 Dokumentacja

Oprócz aplikacji CODESYS do programowaniasterownik, dostępne są następujące dokumenty do programowania i konfiguracji urządzenia:

• CODESYS V2.3 programming manual (alternatywnie jako pomoc online)
- BasicController / BasicController ^plus system manual (alternatywnie jako pomoc online)

Podręczniki te można ściągnąć z internetu:

www.ifm.com.pl → wyszukiwanie kart katalogowych → np. CR0401 → Dodatkowe informacje

CODESYS and BasicController / BasicController ^plus pomoc online:

*) ściągnięcie wymaga rejestracji

7.3 Wymagany sprzęt

Interfejs CAN do połączenia z komputerem, jest niezbędny do załadowania oprogramowania do urządzenia.

Przykład:

• CAN/RS232 USB interfejs CANfox (art. nr: EC2112)
- Kabel adaptacyjny CANfox (art. nr: EC2113)

Więcej informacji o akcesoriach znajdą Państwo na:

www.ifm.com.pl → wyszukiwanie kart katalogowych → CR0451 → Akcesoria lub bezpośrednio

www.ifm.com.pl → wyszukiwanie kart katalogowych → EC2112

8 Dane techniczne

8.1 CR0401

CR0401

9 Konserwacja, naprawa i utylizacja

9.1 Konserwacja

Urządzenie nie zawiera żadnych elementów, które muszą być konserwowane przez użytkownika.

9.2 Czyszczenie powierzchni obudowy

▶ Należy rozłączyć urządzenie.
Z kurzu i lekkich zabrudzeń, czyść urządzenie przy użyciu miękkiej, chemicznie nieprzetworzonej, suchej szmatki.
▶ W przypadku silnych zabrudzeń użyć wilgotnej miękkiej szmatki.

PL

Następujące środki nie nadają się do czyszczenia urządzenia: chemiczne rozpuszczalniki tworzyw sztucznych takie jak denaturat, benzyna, rozcieńczalnik, alkohol, aceton lub amoniak.

Zalecane jest stosowanie ściereczek z mikrofibry, bez dodatków środkó chemicznych.

9.3 Naprawy

Wadliwe urządzenia mogą być naprawione jedynie przez producenta. Należy postępować zgodnie z zawartymi instrukcjami (→ 2.4 Ingerencja w urządzenie)

9.4 Utylizacja

▶ Urządzenie usuwać zgodnie z krajowymi regulacjami środowiskowymi.

10 Dopuszczenia/standardy

Normy i przepisy dotyczące badań i testów ( 8 Dane techniczne)

Deklaracja zgodności CE i dopuszczenia można odnaleźć pod adresem: www.ifm.com.pl → wyszukiwanie kart katalogowych → np. CR0401 → Dopuszczenia
