E30009 - Raccord à souder IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Raccord à souder
Marque	IFM
Modèle	E30009
Utilisation prévue	Montage de capteurs dans des cuves ou systèmes de tuyauteries
Matériau	Acier inoxydable (estimation)
Filetage	G1 (standard, compatible avec bouchon à souder E30435)
Poids (approx.)	0,1 kg
Diamètre de perçage requis	Diamètre extérieur du raccord (non spécifié)
Température de soudage	Peut dépasser 65 °C (149 °F) pendant le soudage
Protection de la zone d'étanchéité	Utiliser un bouchon à souder pour dissipater la chaleur et éviter les projections
Accessoires recommandés	Bouchon à souder E30435 (pour G1) ou E30071 (pour G1/2)
Instructions de montage	Soudage par points, refroidissement, puis retrait du bouchon
Entretien	Nettoyer le filetage, vérifier l'absence de résidus
Sécurité	Soudage par personnel qualifié, aspiration des vapeurs, risque de brûlures
Mise en service	Vérifier l'étanchéité avant d'installer le capteur
Réparabilité	Non réparable, remplacer en cas d'endommagement
Élimination	Respecter les réglementations nationales pour les déchets électroniques

FOIRE AUX QUESTIONS - E30009 IFM

Comment installer le raccord à souder E30009 ?

Le montage nécessite de percer un trou du diamètre extérieur du raccord, de visser un bouchon à souder (réf. E30435 ou E30071) pour protéger la zone d'étanchéité, puis de souder par points en respectant des pauses pour éviter la surchauffe. Après refroidissement, retirer le bouchon, nettoyer le filetage et visser le capteur.

Quel bouchon à souder utiliser avec le E30009 ?

Utilisez le bouchon à souder E30435 pour un filetage G1, ou le E30071 pour un filetage G1/2. Ces accessoires dissipent la chaleur et protègent la zone d'étanchéité pendant le soudage.

Quelles sont les consignes de sécurité essentielles ?

Le soudage doit être effectué par du personnel qualifié. Assurer une aspiration suffisante des vapeurs, porter des équipements de protection contre les brûlures (température > 65 °C) et protéger le raccord des projections de soudure.

Comment protéger la zone d'étanchéité du raccord ?

Avant le soudage, vissez un bouchon à souder dans le filetage du raccord. Ce bouchon évite la déformation, dissipe la chaleur et empêche les projections de soudure d'endommager le joint torique ou le siège d'étanchéité.

Puis-je souder sans utiliser le bouchon à souder ?

Il est fortement déconseillé de souder sans bouchon. Le bouchon est nécessaire pour dissiper la chaleur et protéger la zone d'étanchéité. Sans lui, vous risquez de déformer le filetage ou d'endommager le joint.

Quelle température le raccord peut-il supporter pendant le soudage ?

Le raccord et le bouchon peuvent dépasser 65 °C (149 °F). Il est impératif de laisser refroidir avant de retirer le bouchon et de manipuler le composant. Utilisez des gants de protection.

Comment vérifier l'étanchéité après installation ?

Avant la mise en service du système, effectuez un test d'étanchéité de tous les composants. Vérifiez que le capteur est correctement vissé et que le joint torique (si présent) est en place. Consultez la notice du capteur pour plus de détails.

Que faire si le filetage du raccord est endommagé ?

Si le filetage est endommagé (couple de serrage trop élevé lors du test à la main), ne pas utiliser d'outil. Vérifiez le filetage et remplacez le raccord si nécessaire. Un filetage endommagé compromet l'étanchéité.

Cet adaptateur est-il compatible avec tous les capteurs IFM ?

Le raccord E30009 est conçu pour le montage de capteurs IFM dans des cuves ou tuyauteries. Assurez-vous que le capteur possède le filetage compatible (G1 ou G1/2) et respectez les dimensions de perçage. Consultez la documentation du capteur.

Comment éliminer le raccord en fin de vie ?

Respectez les réglementations nationales pour l'élimination des déchets métalliques et électroniques. Assurez-vous que l'appareil est exempt de substances dangereuses avant de le recycler.

MODE D'EMPLOI E30009 IFM

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3

2 Consignes de sécurité. 4
3 Usage prévu 5

3.1 Remarques de base 5

4Montage 6
4.1 Procedure de soudage avec le bouchon à souder 6

5 Mise en service. 8
6 Elimination et回头 9

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les averissements mettent en garde contre d'eventuels dommages corporels et matériels. Cela permet une utilisation sure du produit. Les averissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si I'advertisement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés
Des blessures legères à modérées sont possibles si l'advertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels
Des dommages matériels sont possibles si I'avertissement n'est pas respecté.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
- Utiliser le produit uniquement pour lesFluides admissibles ( Données techniques).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
- L'opération de soudage doit être effectué par des personnes compétentes.
- Elle doit être effectuee soigneusement selon les regles de l'art.
- Assurer une aspiration suffisante des vapeurs lors du soudage.
- Assurer une protection efficace du produit contre l'endommagement.

3 Usage prévu

Le raccord à souder permet le montage de capteurs dans des cuves ou des systèmes de tuyaux.

3.1 Remarques de base

Si la cuve ou la tuyauterie est soumise à un traitement supplémentaire après le soudage (par ex. par des processus d'enlevement comme le decapage, le sablage, le microbillage ou par des processus d'application comme la pulverisation, la peinture etc.):

S'assurer que l'intérieur et la zone d'étanchéité du raccord ne soient pastraités ultérieurement ou endommages. Mesure appropriée: utilisation du bouchon à souder.

L'opération de soudage doit être effectuee par des personnes competentes.

Elle doit être effectuee soigneusement selon les regles de l'art.

Pendant le soudage et la phase de refroidissement suivante, le capteur ne doit pas etre monte.

Les surfaces doivent être sans souillure de tout type.

Les outils de soudage doivent etre appropriés pour la matière du raccord et de la paroi.

Respecter les exigences des Cahiers des charges, de la pratique courante, des prescriptions, des normes et de la destination d'utilisation ainsi que de l'application.
Elles déterminant la procédure de soudage, le matériel de soudage, le mode et le type de connexion et précisé le chanfrein, la profondeur de soudage et les prescriptions concernant la surface.

4 Montage

ATTENTION

Lors de la phase de soudage, le raccord, le matériel environnant et le bouchon à souder eventuellement utilisé peuvent s'échauffer à plus de 65^ (149 °F).

Risque de brûlures.
Laisser refroidir le raccord et les évventuels composants.

4.1 Procedure de soudage avec le bouchon à souder

Respecter les directives et les remarques de base : Remarques de base (→ 5)

L'opération de soudage doit être adaptée au type de soudage et la performance du dispositif de soudage doit être adaptée à l'épaissieur de la matière à souder.
Le raccord ne doit pas se déformer lors du soudage.
Lors du soudage, éviter une surchauffe du raccord et garantir des phases de refroidissement suffisantes.
La zone d'étanchéité du racord ne doit pas être endommagée par des projections de soudure ou similaire. Avant de commencer le soudage, assurer une protection suffisante de la zone d'étanchéité.
Percer dans le tuyau ou la paroi de la cuve un trou du diametre extérieur du raccord.
Utiliser un bouchon à souder pour la dissipation de chaleur et la protection de la zone d'étanchéité :
réference E30435 pour filetage G1, réference E30071 pour filtage G^12

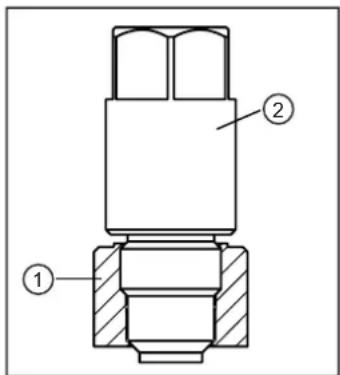

Raccord à souder (1) avec bouchon à souder monté (2).

Orientation du raccord : placer le repere en fonction de la position souhaitee du connecteur / afficheur du capteur visse.

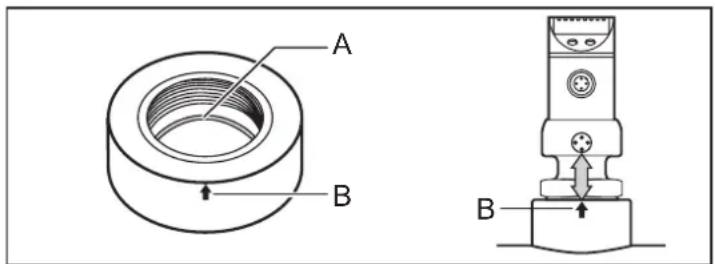

A: rainure pour joint torique (pour E30072), B: repere pour l'orientation

Prendre en compte la place nécessaire lorsqu'un cable de raccordement avec prise coudeee est utilise. Pour cela, aligner I'adaptateur avant l'opération de soudage pour déterminer la position finale du raccord capteur electrique.

Lors d'un remplacement du capteur, le positionnement peut changer et l'orientation originale n'est donc plus garantie.

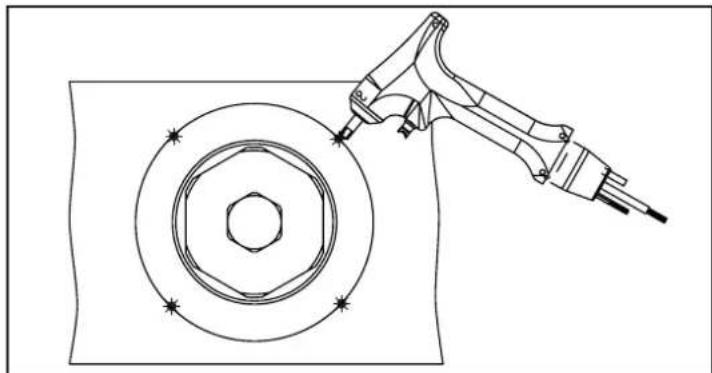

Fixer le raccord avec une force de retenue suffisante en plusieurs points. Appliquer les points de fixation à distance égale en face l'un de l'autre.

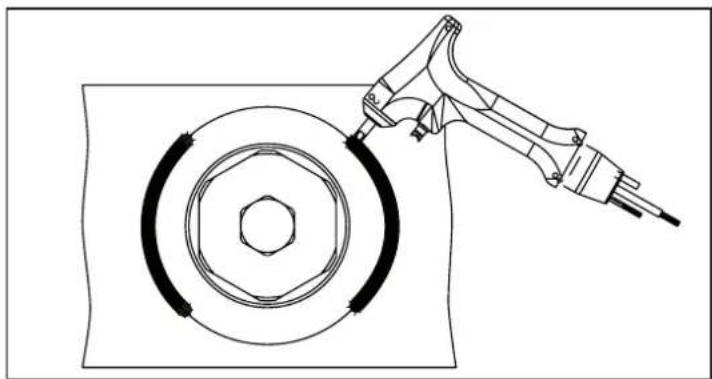

Applique l'une en face de I'autre les soudures entre les points de fixation.
Respecter des pauses suffisantes entre les différentes sections pour éviter que le raccord devienne brulant ou se déforme en raison d'une surchauffe.

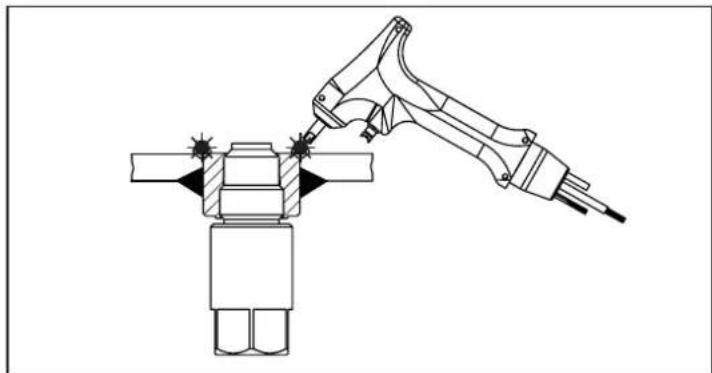

Si possible: souder la face interieure.

Laisser refroidir le raccord et le bouchon à souder.
Retirer le bouchon à souder.
Enlever les résidus du filetage du raccord.
Visser le capteur à la main afin de vérifier la stabilité et la fonctionnalité du filage. Si le couple de serrage est trop élevé, ne pas utiliser d'outil, mais vérifier le filage et replacer le raccord, si nécessaire.

5 Mise en service

Avant la mise en service du système : vérifier l'étanchéité de tous les composants.
Mise en service du capteur: Notice d'utilisation du capteur.

6 Élimination et retard

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
En cas de回头, s'assurer que l'appareil est exempt d'impuretés, en particulier de substances dangereuses et toxiques.
