INSTRUKCJA OBSŁUGI LDL101 IFM

Instrukcja obsługi

Czujnik przewodności kondukcyjny dla wody

ultraczystej, higieniczny G1/2

LDL101

Spis treści

1 Wstep 3

1.1 Symbolika 3
1.2 Ostrzeżenia.... 3

2 Instrukcje bezpieczeństwa 4

3 Zastosowanie zgodne z przeznaczeniem 5

3.1 Obszar zastosowań. 5
3.2 Ograniczenia w stosowaniu.... 5

4 Działanie.... 6

4.1 Zasada pomiaru 6
4.2 Funkcje wyjścia analogowego.... 6
4.3 Stan zdefiniowany w przypadku usterki.... 7
4.4 IO-Link 7

5 Montaż 8

5.1 Lokalizacja / środowisko montażu.... 8
5.1.1 Montaż w rurociągach....9
5.2 Akcesoria montażowe....9
5.3 Procedura montażu adaptera 9
5.4 Procedura instalacji czujnika.... 10
5.5 Uwagi dotyczące stosowania zgodnie z EHEDG.... 10
5.6 Wskazówki dotyczące stosowania zgodnie z 3-A®. 11

6 Podłączenie elektryczne 12

6.1 Dla zakresu ważności cULus 12

7 Parametryzacja.... 13

7.1 Parametryzacja podczas eksploatacji 13
7.2 Regulowane parametry.... 13

7.2.1 Ustawienia podstawowe 13
7.2.2 Więcej ustawień 14
7.2.3 Ustawianie parametrów offline 15

7.3 Wpływ temperatury i współczynnik temperatury 15
7.3.1 Wpływ medium na temperaturę.... 15
7.4 Określanie współczynnika temperatury tempco.... 15

8 Działanie urządzenia.... 17

8.1 W trakcie kontroli 17
8.2 Komunikaty robocze i diagnostyczne przez IO-Link 17
8.3 Reakcja wyjścia w odmiennych stanach pracy 17

9 Konserwacja, naprawa, transport i utylizacja.... 18

Ustawienia fabryczne 19

1 Wstęp

Instrukcje, dane techniczne, aprobaty i dodatkowe informacje można znaleźć za pomocą kodu QR na urządzeniu/opakowaniu lub na stronie documentation.ifm.com.

1.1 Symbolika

√ Wymaganie
Instrukcje
▷ Reakcja, rezultat

[...] Oznaczenie klawiszy i przycisków lub wskazań

→ Odnośnik

Ważna uwaga

Niestosowanie się do instrukcji obsługi może prowadzić do nieprawidłowego działania lub zakłóceń.

Informacja

Nota uzupełniająca

1.2 Ostrzeżenia

Ostrzeżenia wskazują na możliwość zranienia osób i uszkodzenia własności. Pozwala to na bezpieczne obchodzenie się z produktami. Ostrzeżenia są stopniowane następująco:

OSTRZEŻENIE

Ostrzeżenie przed poważnym urazem ciała.

▷ W przypadku niezastosowaniu się do ostrzeżenia, możliwe są ciężkie zranienia włącznie ze śmiertelnymi.

UWAGA

Ostrzeżenie o niewielkim lub średnio grożnym zranieniu
▷ W przypadku niezastosowaniu się do ostrzeżenia, możliwe są niewielkie lub średnio groźne zranienia.

UWAGA

Ostrzeżenie o uszkodzeniu mienia
▷ W przypadku niezastosowaniu się do ostrzeżenia, możliwe są uszkodzenia przedmiotów.

2 Instrukcje bezpieczeństwa

- Opisane urządzenie stanowi element składowy do integracji z systemem.

– Projektant systemu jest odpowiedzialny za jego bezpieczeństwo.
- Projektant systemu przeprowadza analizę ryzyka i tworzy dokumentację, którą powinien otrzymać użytkownik i operator systemu, zgodnie z wymaganiami prawnymi oraz normatywnymi, Ta dokumentacja musi zawierać wszystkie niezbędne informacje i instrukcje bezpieczeństwa dla operatorów, użytkownika i pracowników serwisowych autoryzowanych przez projektanta systemu.

• Przed konfiguracją produktu proszę zapoznać się z tym dokumentem, a następnie przechowywać go przez cały okres użytkowania produktu.
• Produkt musi odpowiadać zamierzonym zastosowaniem i warunkom środowiskowym bez żadnych ograniczeń.
• Produkt należy stosować tylko zgodnie z jego przeznaczeniem (→ Zastosowanie zgodne z przeznaczeniem).
• W przypadku nieprzestrzegania instrukcji obsługi lub danych technicznych może dojść do uszkodzenia ciała i/lub mienia.
• Producent nie ponosi odpowiedzialności ani nie udziela gwarancji w przypadku nieuprawnionej ingerencji w produkt lub jego nieprawidłowego użytkowania.
• Montaż, połączenie elektryczne, konfiguracja, eksploatacja i konserwacja produktu muszą być wykonane przez wykwalifikowanych pracowników upoważnionych przez użytkownika maszyny.
• Chronić urządzenia i kable przed uszkodzeniem.
• Produkt należy stosować tylko z dozwolonymi mediami (→ Dane techniczne).
• Urządzenie spełnia wymogi normy EN 61000-6-4 i jest produktem klasy A. Urządzenie może powodować zakłócenia radiowe w swoim otoczeniu. W razie wystąpienia zakłóceń, użytkownik musi podjąć odpowiednie kroki.

3 Zastosowanie zgodne z przeznaczeniem

Urządzenie mierzy przewodność i temperaturę oczyszczonej i wysoce oczyszczonej wody, np. w stacjach uzdatniania wody dla przemysłu napojów lub farmaceutycznego. Urządzenie jest przeznaczone do bezpośredniego kontaktu z medium.

3.1 Obszar zastosowań

• Zastosowania związane z wodą oczyszczoną i wysoce oczyszczoną.
• Media trudno przewodzące prąd elektryczny (→ Arkusz danych technicznych).

Przykłady zastosowania:

• Wymiennik jonowy
- Odwrócona osmoza
• Monitorowanie destylacji
• Woda do wtrysku (WFI)
- Produkcja półprzewodników
- Produkcja modułów solarnych (czyszczenie powierzchni)
- Zakłady odsalania

3.2 Ograniczenia w stosowaniu

• Produktu używać wyłącznie do mediów, na które zwilżone materiały wykazują wystarczającą odporność. (→ Arkusz danych technicznych).
• Urządzenie nie nadaje się do cieczy o średniej lub wysokiej przewodności elektrycznej (np. woda przemysłowa, ścieki, woda morska, kwasy, zasady).
• Urządzenie nie nadaje się do zastosowań, w których sonda jest poddawana stałym i wysokim naprężeniom mechanicznym (np. media ścierne lub szybko płynące media zawierające cząstki stałe).
• Nie nadaje się do mediów podatnych na tworzenie się osadów.
• Nie wystawiać końcówki sondy na bezpośrednie działanie promieni słonecznych (promieniowanie UV).

4 Działanie

4.1 Zasada pomiaru

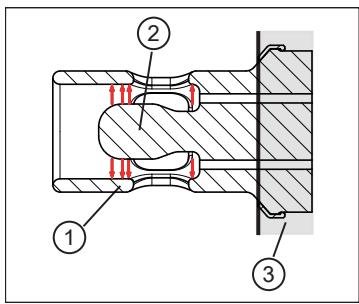

Rys. 1: Widok przekroju elementu pomiarowego

1: Elektroda zewnętrzna
2: Elektroda wewnętrzna
3: Adaptery montażowe

Urządzenie działa na zasadzie pomiaru przewodności. Mierzy przewodność elektryczną monitorowanego medium za pomocą przepływu prądu między elektrodą wewnętrzną a elektrodą zewnętrzną.

Głowica czujnika musi być w kontakcie z cieczą procesową od końcówki czujnika do adaptera montażowego. W przeciwnym razie nie będzie połączenia elektrycznego, co uniemożliwi dokonanie pomiaru.

Aby skompensować wpływ temperatury, temperatura procesu jest wykrywana przez sondę temperatury w końcówce czujnika.

4.2 Funkcje wyjścia analogowego

Urządzenie dostarcza sygnał analogowy proporcjonalny do przewodności lub (opcjonalnie) temperatury. Wyjście analogowe (OUT2) można skonfigurować.

Krzywa sygnału analogowego (ustawienia fabryczne):

Krzywa sygnału analogowego (skalowany zakres pomiarowy):

L: przewodność:
T: temperatura
1: [ou2] = [l]
2: [ou2] = [InEG]
ASP2: analogowy punkt początkowy
AEP2: analogowy punkt końcowy

4.3 Stan zdefiniowany w przypadku usterki

W przypadku wykrycia usterki lub gdy jakość sygnału jest poniżej wartości minimalnej, wyjście OUT2 przechodzi do zdefiniowanego stanu zgodnie z zaleceniem Namur (NE43).

W tym przypadku reakcję wyjścia można ustawić za pomocą parametru [FOU2].

4.4 IO-Link

IO-Link to system komunikacji, służący do łączenia inteligentnych czujników i siłowników z systemami automatyki. IO-Link jest zgodny z normą IEC 61131-9.

Informacje ogólne dotyczące IO-Link dostępne są pod adresem io-link.ifm

Plik opisu wejścia/wyjścia urządzenia (IODD) wraz ze wszystkimi parametrami, danymi technologicznymi i szczegółowymi opisami urządzenia dostępny jest pod adresem documentation.ifm.com

IO-Link oferuje następujące korzyści:

• Przesyłanie bez zakłóceń wszelkich danych i wartości procesowych
• Parametryzacja w trakcie procesu lub wprowadzanie nastaw poza procesem
• Parametry identyfikacji podłączonych urządzeń w instalacji
  • Dodatkowe parametry i funkcje diagnostyczne
• Automatyczne tworzenie kopii zapasowych i przywracanie zestawów parametrów w przypadku wymiany urządzenia (zapis danych)
• Rejestrowanie zestawów parametrów, wartości procesowych i zdarzeń
• Plik opisu wejścia/wyjścia urządzenia (IODD - Input Output Device Description) usprawniający projektowanie
  • Standardowe podłączenie elektryczne
• Konserwacja zdalna

5 Montaż

UWAGA

Jeżeli temperatura medium przekracza 50°C (122°F), części obudowy mogą rozgrzewać się powyżej 65°C (149°F).

▷ Ryzyko poparzeń
▶ Nie dotykać urządzenia.
▶ Należy chronić obudowę przed kontaktem z substancjami łatwopalnymi i niezamierzonym wpływem otoczenia.
▶ Przed przystąpieniem do konserwacji należy odczekać aż urządzenie i adapter procesowy ostygną.

Przed montażem i demontażem urządzenia:

▶ należy upewnić się, że w układzie nie występuje ciśnienie a w rurze lub zbiorniku nie występuje medium. Ponadto zawsze należy mieć na uwadze potencjalne zagrożenia związane z ekstremalnymi temperaturami maszyn i mediów.

Czujnik dostarczany jest bez akcesoriów montażowych/przyłączeniowych.

Należy używać wyłącznie akcesoriów ifm electronic gmbh! Przy używaniu komponentów od innych producentów nie gwarantuje się optymalnego funkcjonowania.

Dostępne akcesoria: www.ifm.com.

Przed pierwszym użyciem czujnika należy go wyczyścić odpowiednim środkiem czyszczącym zatwierdzonym do danego zastosowania.

5.1 Lokalizacja / środowisko montażu

Wymaganą poprawność montażu i działania urządzenia oraz szczelność połączeń zapewniają wyłącznie adaptery firmy ifm.

▶ W przypadku zastosowań w obszarach higienicznych należy przestrzegać następujących zasad:

Montaż w zbiornikach i rurach:

▶ Zamontować urządzenie (w szczególności w rurach poziomych) poprzecznie lub pod kątem maks. 45° do poziomu.

▷ Unikanie wpływu pęcherzyków powietrza i osadów.

5.1.1 Montaż w rurociągach

1: Element pomiarowy
2: Rura

▶ Czujnik i element pomiarowy (1) muszą całkowicie sięgać do rury (2).

▷ Zapewni to niezakłócony przepływ przez element pomiarowy.

▶ Należy unikać montażu w adapterze zaciskowym, ponieważ nie gwarantuje to optymalnego przepływu przez element pomiarowy. Jeśli nie można uniknąć montażu w adapterze zaciskowym: przestrzegać wymiarów, patrz: Uwagi dotyczące stosowania zgodnie z EHEDG (→ 10)
▶ Montaż najlepiej przed lub w rurach wznoszących.

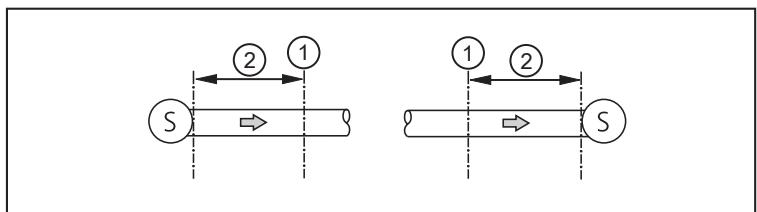

▶ Zapewnić sekcje wlotową i wylotową (2) (minimum 3 x DN, optymalnie 5 x DN).
▷ Wyeliminowane zostaną zakłócenia spowodowane kolankami, zaworami lub redukcjami rur, itp.

S: Zakłócenia
DN: Średnica rury
1: Czujnik
2: Długość rury wlotowej i wylotowej

5.2 Akcesoria montażowe

Urządzenie montuje się za pomocą adaptera G 1/2 (→ Akcesoria).

5.3 Procedura montażu adaptera

▶ Przestrzegać instrukcji obsługi używanego adaptera.
▶ Powierzchnie uszczelniające muszą być czyste.
▶ Usunąć ochronną osłone bezpośrednio przed montażem.
▶ W przypadku uszkodzonej powierzchni uszczelniającej należy wymienić adapter bądź czujnik.
▶ Wspawać lub wkręcić adapter w zbiornik / rurę. W przypadku adapterów do spawania należy upewnić się, że adapter nie odkształca się podczas procesu spawania.

W przypadku adapterów zaciskowych itp. kolejność czynności montażowych jest inna. Należy przestrzegać wskazówek zawartych w instrukcji montażu danego adaptera.

5.4 Procedura instalacji czujnika

▶ Nasunąć dostarczoną uszczelkę (1) na gwint czujnika lub sprawdzić jej prawidłowe położenie, jeśli jest już zamontowana.
▷ Uszczelnia ona przestrzeń pomiędzy czujnikiem a adapterem.

1: Tylne uszczelnienie (uszczelka).
2: Stożek uszczelniający / uszczelnienie PEEK na metalu* lub metal-metal.

* Urządzenie może być używane z lub bez pierścienia uszczelniającego PEEK (wstępnie zamontowanego na stożku uszczelniającym (2)).

Do zastosowań w obszarach higienicznych zgodnie z EHEDG lub 3A:

▶ Upewnić się, że pierścień uszczelniający PEEK jest zamontowany na stożku uszczelniającym (2).

▶ Lekko nasmarować gwinty czujnika i adaptera używając pasty odpowiedniej do danego zastosowania.
▶ Wkręcić czujnik w odpowiednie przyłącze procesowe i dokręcić go. Moment dokręcania: 20 Nm
▶ Po montażu sprawdzić czy zbiornik / rura są szczelne.

5.5 Uwagi dotyczące stosowania zgodnie z EHEDG

W przypadku zastosowania adapterów spawanych, powierzchnia kontaktu z żywnością musi być gładka (chropowatość powierzchni Ra < 0,8 μm), a spawanie musi być wykonane zgodnie z wytycznymi EHEDG nr 9 i 35.
Po prawidłowym montażu urządzenie nadaje się do czyszczenia CIP (cleaning in process).

▶ Trzeba przestrzegać wartości granicznych (temperatury i odporności materiału) zastosowania zgodnie z kartą katalogową.

▶ Należy zapewnić, że montaż urządzenia w instalacji jest zgodny z wytycznymi EHEDG.
▶ Zastosować montaż samo-osuszający.
▶ Stosować wyłącznie adaptery procesowe dopuszczone zgodnie z wymogami EHEDG, ze specjalnymi uszczelnieniami wymaganymi przez dokument EHEDG.
▶ W przypadku montażu w zbiorniku, instalację należy wykonać na równo z powierzchnią. Jeśli nie jest to możliwe, to musi być możliwe czyszczenie bezpośrednie strumieniem wody i czyszczenie przestrzeni zamkniętych.
▶ Otwory detekcji wycieków muszą być wyraźnie widoczne i muszą być skierowane w dół dla rur pionowych.

1: Otwór detekcji wycieków
2: Uszczelnienie

▶ Aby uniknąć obszaru martwego, należy przestrzegać zależności wymiarów: L < (D - d).

5.6 Wskazówki dotyczące stosowania zgodnie z 3-A®.

▶ Upewnić się, że czujnik jest zintegrowany z systemem zgodnie z 3-A.
▶ Należy używać tylko adapterów zgodnych z 3-A i oznaczonych symbolem 3-A. Dostępne akcesoria: www.ifm.com.

Przyłącze procesowe musi być wyposażone w otwór detekcji wycieków. Warunek jest spełniony w przypadku montażu przy użyciu adapterów z dopuszczeniem 3-A.

▶ Otwory detekcji wycieków muszą być wyraźnie widoczne i muszą być skierowane w dół dla rur pionowych.

W przypadku zastosowania zgodnie z 3-A obowiązują specjalne przepisy dotyczące czyszczenia i konserwacji.
Nie nadaje się do systemów, które muszą spełniać kryteria E9.2 normy 3A 63-04.

6 Podłączenie elektryczne

Urządzenie musi zostać podłączone przez wykwalifikowanego elektryka.

Należy przestrzegać krajowych i międzynarodowych przepisów dotyczących instalacji urządzeń elektrycznych.

Napięcie zasilania zgodne z normą EN 50178, SELV, PELV zgodnie z arkuszem danych technicznych.

▶ Odłączyć zasilanie.
▶ Podłączyć urządzenie w sposób następujący:

Pin	Kolory żył
1:	BN	brązowy
2:	WH	biały
3:	BU	niebieski
4:	BK	czarny
OUT1:• IO-Link
OUT2:• Wyjście analogowe
Kolory zgodnie z DIN EN 60947-5-2

6.1 Dla zakresu ważności cULus

Zasilanie elektryczne musi odbywać się wyłącznie za pośrednictwem obwodów SELV/PELV.

Można również użyć zasilacza klasy 2 i nie jest to wykluczone.

Urządzenie musi być zasilane przez obwód o ograniczonej energii zgodnie z sekcją 9.4 normy UL 61010-1, wydanie 3 lub równoważne.

Obwody zewnętrzne podłączone do urządzenia muszą być obwodami SELV/PELV.

Urządzenie zostało zaprojektowane tak, aby było bezpieczne przynajmniej w następujących warunkach:

• Wewnątrz pomieszczeń
• Wysokości do 2000 m
- Wilgotność względna maksymalnie do 90%, bez kondensacji
- Stopień zanieczyszczenia 3
- Używać zatwierdzonych przez UL kabli kategorii PVVA lub CYJV z danymi odpowiednimi dla danego zastosowania.
- Czyszczenie urządzenia nie wymaga specjalnych zabiegów.

7 Parametryzacja

Parametry można ustawić przed instalacją lub w trakcie pracy urządzenia.

Jeżeli parametry zostaną zmienione w czasie pracy, wpłynie to na funkcjonowanie instalacji.

▶ Upewnić się, że w instalacji nie wystąpią żadne usterki.

Podczas ustawienia parametrów urządzenie pozostaje w trybie pracy. Czujnik działa z niezmienionymi wartości parametrów, dopóki wprowadzanie zmian nie zostanie zakończone.

Zależnie od ustawień parametrów może ulegać zmianie zakres parametrów dostępnych w menu.

Wymagania dotyczące ustawiania parametrów przez interfejs IO-Link:

√ Odpowiednie oprogramowanie do parametryzacji, np. ifm moneo|configure
√ Plik opisu wejść i wyjść urządzenia (IODD), zob. documentation.ifm.com
√ Jeden master IO-Link
▶ Połączyć master IO-Link z oprogramowaniem do parametryzacji.
▶ Ustawić port mastera na tryb obsługi IO-Link.
▶ Podłączyć urządzenie do wolnego portu mastera IO-Link.
▷ Urządzenie przełącza się w tryb IO-Link.
▶ Zmienić ustawienia parametrów w programie.
▶ Zapisać ustawienia parametrów w urządzeniu.

Uwagi dotyczące ustawienia parametrów: → instrukcja obsługi oprogramowania do parametryzacji

7.1 Parametryzacja podczas eksploatacji

Ustawianie parametrów podczas pracy jest możliwe tylko z modułem obsługującym IO-Link (master).

Parametry ustawień mogą być regulowane bezpośrednio przez sterownik.

Przykład: Parametry specyficzne dla nośnika, takie jak współczynnik temperatury [T. Cmp], można dostosować w celu zwiększenia dokładności.

Receptury i ustawienia mogą być zapisywane w kontrolerze podczas pracy.

Ustawienie parametrów za pomocą kontrolera zapewnia sprawdzenie jednostek za pomocą bitu w ustawieniach parametrów.

7.2 Regulowane parametry

7.2.1 Ustawienia podstawowe

Przywrócenie ustawień fabrycznych	Przywrócenie ustawień fabrycznych (przycisk aktywujący polecenie systemowe)
rEF. T	Temperatura standardowa (25°C) = temperatura odniesienia dla pomiaru przewodności. Temperatura standardowa może być dostosowana przez użytkownika, jeśli to konieczne. Zakres ustawień: 15...35°C
T. Cmp	Kompensacja temperatury. Przewodność jest określana zgodnie ze standardową temperaturą ([rEF. T]) po wprowadzeniu współczynnika temperatury (wartość charakterystyczna dla medium). Zakresy ustawień: 0...5%
T. Cmp	! Kompensacja temperatury jest swobodnie regulowana powyżej 10 μS/cm w odpowiednim zakresie wartości i jest liniowa. Kompensacja temperatury poniżej 10 μS/cm jest nieliniowa zgodnie z ASTM D 1125. Jeśli ustawiony jest parametr T. Cmp = 0, kompensacja temperatury jest wyłączona.
uni. T	Wybór jednostki temperatury[°C] = temperatura jest wyświetlana w °C (stopnie Celsjusza)[°F] = temperatura jest wyświetlana w °F (stopnie Fahrenheit)
CGA	Wzmocnienie kalibracji (współczynnik korekcji stałej ogniwa)Za pomocą tego współczynnika czujnik można dostosować do obecnego systemu lub zoptymalizować do określonej wartości przewodności lub skorygować. Zakres ustawień: 80...120%.

7.2.2 Więcej ustawień

ou2	Konfiguracja wyjścia analogowego (OUT2):[I] = zakres pomiarowy wynosi 4...20 mA:[InEG] = zakres pomiarowy wynosi 20...4 mA[OFF] = wyjście wyłączone (wysoka impedancja)*
SEL2	Przypisanie wyjścia analogowego do wartości procesowej:[COND] = przewodność[TEMP] = temperatura
ASP2-TEMP	Analogowy punkt początkowy temperatury; Zakresy ustawień: -25...115°C. Odległość do AEP2-TEMP: min. 35°C
AEP2-TEMP	Analogowy punkt końcowy temperatury; Zakresy ustawień: 10...150°C. Odległość do ASP2-TEMP: min. 35°C
Przesunięcie TEMP	Kalibracja punktu zerowego (przesunięcie kalibracji) / temperatura; Zakresy ustawień: +/-5 K
ASP2-COND	Analogowy punkt początkowy przewodności; Zakresy ustawień: 0...500 μS/cm. Odległość od AEP2-COND: ASP2-COND nie może być większa niż 50% AEP2-COND.
AEP2-COND	Przewodność w analogowym punkcie końcowym; Zakresy ustawień: 1...1000 μS/cm. Odległość od ASP2-COND: AEP2-COND musi być co najmniej dwa razy większa od ASP2-COND.
Lo. T	Najmniejsza zarejestrowana wartość temperatury
Hi. T	Największa zarejestrowana wartość temperatury
Reset [Hi. T] i [Lo. T]	Resetowanie pamięci wartości maksymalnej i minimalnej(przycisk aktywujący polecenie systemowe)
Lo. C	Pamięć wartości minimalnej przewodności
Hi. C	Pamięć wartości maksymalnej przewodności
Reset [Hi. C] i [Lo. C]	Resetowanie pamięci wartości maksymalnej i minimalnej (przycisk aktywujący polecenie systemowe)
FOU2	Reakcja OUT2 w przypadku błędu:[OU] = wyjście analogowe reaguje zgodnie z wartością procesową, jeśli to możliwe. W przeciwnym razie: Wyjście analogowe przechodzi w stan [OFF]. [On] = wyjście analogowe przełącza się na wartość > 21 mA w przypadku usterki[OFF] = wyjście analogowe przełącza się na wartość < 3,6 mA w przypadku usterki
dAP	Tłumienie sygnału pomiarowego. Zakresy ustawień: 0...20 s
S. Tim	Symulacja; wprowadzanie czasu symulacji Zakres ustawień: 1...60 l/min
S. On	Symulacja; Status symulacji:[OFF] = symulacja wyłączona[On] = symulacja włączona
Rozpoczęcie symulacji	Rozpocznij symulację(przycisk aktywujący polecenie systemowe)
Zatrzymaj symulację	Zatrzymaj symulację(przycisk aktywujący polecenie systemowe)
S. TMP	Symulacja; wybór wartości temperatury do symulacji Zakres ustawień: -35...160°C
S. CND	Symulacja; wybór wartości przewodności do symulacji Zakres ustawień: 0... 3150 μS/cm
Temperatura urządzenia	Bieżąca temperatura urządzenia Zakres pomiaru: -40...110°C

Dalsze informacje podano w pilu opisu IODD (www.ifm.com) lub w odpowiednich opisach parametrów oprogramowania do ustawiania parametrów.

7.2.3 Ustawianie parametrów offline

▶ Ustaw kompensację temperatury (parametr [T. Cmp]) na medium o współczynniku temperaturowym 3,0%/K. Przykład: [T. Cmp] = [3.0].
▶ Wprowadź wszystkie pozostałe ustawienia.
▶ Przesyłać dane do czujnika.

7.3 Wpływ temperatury i współczynnik temperatury

7.3.1 Wpływ medium na temperaturę

Przewodność zależy od temperatury. Gdy temperatura wzrasta, przewodność ulega zmianie. Ten wpływ temperatury zależy od danego medium i może być kompensowany przez urządzenie, jeśli znany jest współczynnik temperaturowy (tempco) medium. Kompensacja temperatury jest ustawiana za pomocą parametru [T. Cmp]. Wówczas wartość przewodności skompensowana temperaturowo odpowiada przewodności w temperaturze standardowej (25°C); ustawienie fabryczne parametru [rEF. T]).

Dla medium, które nie jest zmieniane, ta sama wartość tempco musi być ustawiona dla wszystkich czujników (wartość charakterystyczna niezależna od jednostki). Nie ma dalszej zależności od zasady pomiaru, partii lub producenta czujników.

Jeśli współczynnik temperatury medium nie jest znany, można go określić. Patrz: Określanie współczynnika temperatury tempco (→ 15)

W środowisku IO-Link istniejące współczynniki temperatury medium mogą być przechowywane w ▷ sterowniku jako receptura, co zwiększa dokładność wykrywanych wartości.

7.4 Określanie współczynnika temperatury tempco

1. Ustawić parametry [T. Cmp] i [dAP] na zero: [T. Cmp] = [0], [dAP] = [0].
   ▶ Zapisać zmienione wartości w czujniku.
2. Ustawić temperaturę medium na przykład na 25°C i zanotować wartość przewodności po 2 minutach.
3. Podgrzać medium np. do 45 °C i zanotować wartość przewodności po 2 min.

Przykład zanotowanych wartości:

Medium w temperaturze 25° C = 500 µ S/cm; medium w temperaturze 45° C = 800 µ S/cm Zmiana temperatury = 20 K

1. Obliczenie zmiany przewodności w procentach.
   Przewodność wzrosła o 300 μS/cm.
   Zmiana procentowa wynosi 300/500 = 60%.

2. Obliczenie współczynnika temperaturowy tempco: Współczynnik tempco oblicza się na podstawie zmiany procentowej i zmiany temperatury: Tk = 60% / 20 K = 3% / K

3. Obliczone tempco można teraz przyjąć do parametru [T. Cmp].

Przykład: [T. Cmp] = [3]. W razie potrzeby ponownie ustawić tłumienie (parametr [dAP]).

▶ Zapisać wartości do czujnika.

8 Działanie urządzenia

8.1 W trakcie kontroli

Po włączeniu zasilania urządzenie znajduje się w trybie pracy. Wykonuje funkcje pomiaru i analizy oraz generuje dane procesowe (poprzez IO-Link) zgodnie z ustawionymi parametrami.

▶ Sprawdź czy urządzenie działa poprawnie.

8.2 Komunikaty robocze i diagnostyczne przez IO-Link

IODD i tekst opisowy IODD w postaci pliku pdf dostępne pod adresem: www.ifm.com

8.3 Reakcja wyjścia w odmiennych stanach pracy

	OUT1 *)	OUT2
Inicjalizacja	nieprawidłowa wartość procesowa	OFF
Tryb pracy normalny	wartość procesowa zgodnie z przewodnością / temperaturą	zgodnie z przewodnością/temperaturą i ustawieniem [ou2]
Błąd	nieprawidłowa wartość procesowa	< 3,6 mA przy [FOU2] = [OFF]> 21 mA przy [FOU2] = [On]bez zmian przy [FOU2] = [OU]

*) wartość procesowa przez IO-Link

9 Konserwacja, naprawa, transport i utylizacja

▶ Należy unikać tworzenia się osadów i zabrudzeń na elemencie czujnika.
▶ Aby uniknąć uszkodzenia czujnika, podczas ręcznego czyszczenia czujnika nie wolno używać twardych ani ostrych przedmiotów.

W przypadku zmiany medium może być również konieczne dostosowanie ustawień urządzenia w ▷ celu uzyskania większej dokładności (parametr [T. Cmp]).

▶ Urządzenia nie można naprawić.
▶ Zużyte urządzenie należy utylizować w sposób przyjazny dla środowiska zgodnie z obowiązującymi przepisami krajowymi.
▶ W przypadku przesyłki zwrotnej, sprawdzić, czy w urządzeniu nie pozostały zanieczyszczenia, szczególnie niebezpiecznymi i toksycznymi substancjami.
▶ Aby uniknąć uszkodzenia podczas transportu, urządzenie należy umieścić w odpowiednim opakowaniu.

10 Ustawienia fabryczne

	Ustawienia fabryczne	Ustawienia użytkownika
rEF. T	25°C
T. Cmp	2 (%)
uni. T	°C
CGA	100 (%)
ou2	I
SEL2	COND (przewodność)
ASP2-TEMP	0 (°C)
AEP2-TEMP	150 (°C)
Przesunięcie TEMP	0 (K)
ASP2-COND	0 (μS/cm)
AEP2-COND	1000 (μS/cm)
Lo. T	---
Hi. T	---
Lo. C	---
Hi. C	---
FOU2	OFF
dAP	1 (s)
S. Tim	3 min
S. On	OFF
S. TMP	20 (°C)
S. CND	0.5 (μS/cm)
