INSTRUKCJA OBSŁUGI BF 5002 SOLO

└──────┘36 Tłumaczenie oryginalnej instrukcji obsług Wprowadzenie Przed przystąpieniem do uruchomienia przeczytaj niniejszą dokumentację. Jest to warunkiem zagwarantowania bezpiecznej pracy i bezusterkowego użytkowania. Przestrzegaj wskazówek bezpieczeństwa i ostrzeżeń zawartych w niniejszej dokumentacji oraz na urządzeniu. Niniejsza dokumentacja stanowi nieodzowną część opisywanego produktu i powinna być przekazana nabywcy razem z urządzeniem. Objaśnienie znaków Uwaga! Dokładne przestrzeganie tych wskazówek ostrzegawczych może pomóc w uniknięciu spowodowania obrażeń osób i/lub odniesienia strat materialnych. Specjalne wskazówki związane z lepszym zrozumieniem zasady użytkowania. Symbole na urządzeniu wzgl. na narzędziach zawieszanych Przed uruchomieniem:przeczytaj instrukcję obsługi! Nie dopuszczaj osób trzecich do obszaru zagrożenia! Przed przystąpieniem do prac przy zespołem tnącym odłącz wtyki świec zapłonowych! Urządzenie rotujące ! Nie przybliżać ręce ani nogi ! Zespołu tnącego ! Nie przybliżać ręce ani nogi ! Użytkowanie zgodnie z przeznaczeniem Urządzenie jest przewidziane wyłącznie do użytku prywatnego w ogródkach przydomowych i rekreacyjnych i może być użytkowane wraz z jednym spośród następujących narzędzi zawieszanych: belki nożowej kosiarki z nożami sierpowatymi pługa przegonowego glebogryzarki walca zamiatającego odśnieżarki łańcuchy przeciwśniegowe do urządzenia wielofunkcyjnego Wskazówki bezpieczeństwa Używaj urządzenie wyłącznie wtedy, gdy znajduje się ono w stanie pełnej sprawności technicznej Nie wyłączaj ani nie zdejmuj urządzeń zabezpieczających i ochronnych Nie przystawiaj nóg ani rąkdo zespołu tnącego Nie dopuszczaj osób trzecich do obszaru zagrożenia Usuń ciała obca obszaru roboczego Zawsze zwracaj uwagę na stabilne położenie Nie pracuj przy zwisie urządzenia pod kątem nachylenia większym niż 10° Pracuj zawsze poprzecznie do stoku Nie używaj urządzenia w zamkniętych pomieszczeniach (niebezpieczeństwo zatrucia!) Wydech oraz obszary wokół wydechu mogą być bardzo gorące Nigdy nie zostawiaj urządzenia bez nadzoru Przy opuszczaniu urządzenia: Wyłącz silnik. Odczekaj, aż zespół tnący się zatrzyma. Odłącz wtyk świecy zapłonowej. Urządzenia nie powinny użytkować dzieci ani pozostałe osoby, które nie zapoznały się z instrukcją użytkowania. Przestrzegaj miejscowych przepisów związanych z wiekiem dopuszczającym do użytkowania urządzenia. Wskazówki bezpieczeństwa związane z narzędziami zawieszanymi Uwaga! Używaj wyłącznie narzędzi zawieszanych dopuszczonych przez producenta urządzenia! W celu przeprowadzenia montażu, urządzenie zabezpiecz przed stoczeniem i mocno zaczepiaj urządzenia zawieszane. Urządzenia zawieszane zawieszaj zawsze przy wyłączonym silniku i unieruchomionym napędzie urządzenia. Belki nożowej Uwaga! W belce nożowej występują miejsca z odkrytymi ostrzami! Ryzyko odniesienia obrażeń! Listwę ochronną belki nożowej zakładaj zawsze gdy: zakładasz belkę nożową na urządzenie,37 548 977_h

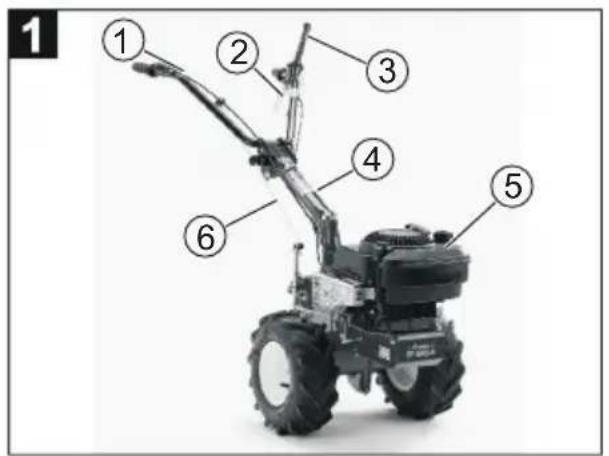

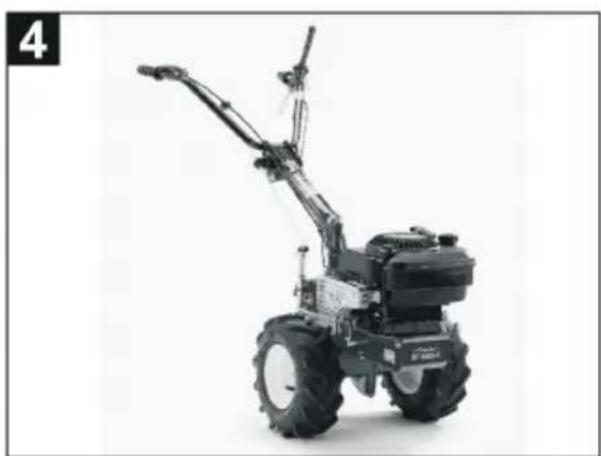

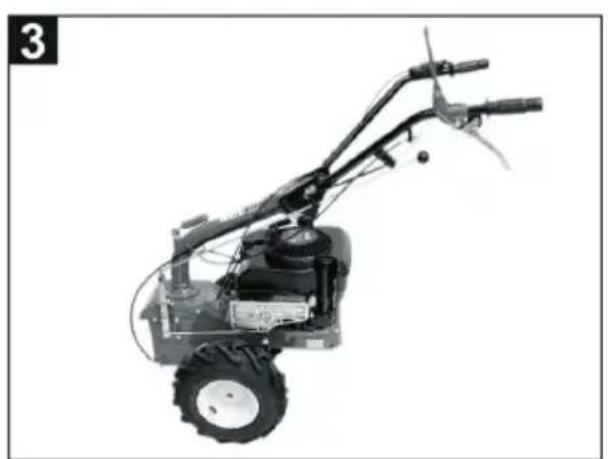

Combi BF 5002-R czyścisz urządzenie, transportujesz i przechowujesz urządzenie, wykonujesz prace montażowe przy belce nożowej, wymieniasz uszkodzoną listwę ochronną. Kosiarki z nożami sierpowatymi Używaj urządzenia wyłącznie na trawnikach Przejeżdżając poza powierzchnią koszenia wyłącz napęd koszenia. Glebogryzarki Nie używaj urządzenia w terenie z dużą ilością dużych kamieni. Walca zamiatającego Podczas zamiatania mogą odskakiwać elementy zanieczyszczeń, kamienie, gałęzie Nie dopuszczaj osób trzecich do obszaru zagrożenia Montaż Przy montażu tego urządzenia przestrzegaj dołączonej oddzielnej instrukcji montażu. Odnośniki do ilustracji odnoszą się do części na początku niniejszej dokumentacji. Opis urządzenia – ilustracja 1 1 Dźwignia przyspieszenia 4 Dźwignia ustalająca kolumny kierowniczej 2 Dźwignia sprzęgła napędu jezdnego 5 Silnik benzynowy 4-suwowy 3 Dźwignia sprzęgła narzędzia zawieszanego 6 Drążek zmiany biegów Ustawienie drążka prowadzącego Drążek prowadzący nad silnikiem - ilustracja 3 – do: belki nożowej kosiarki z nożami sierpowatymi walca zamiatającego odśnieżarki Drążek prowadzący za urządzeniem - ilustracja 4 – do: pługa przegonowego glebogryzarki Ustawienie pozycji roboczej – ilustracja 2 W zależności od zastosowanego narzędzia zawieszonego, drążek prowadzący z kolumną kierowniczą należy obrócić w odpowiednie położenie robocze.

1. Z drążka prowadzącego zdejmij drążek przekładni (a).

2. Dźwignię ustalającą (b) wykręć dotąd, aż kolumna

kierownicza wyjdzie z uzębienia.

3. Kolumnę kierowniczą obróć o 180° w żądane

położenie robocze i zablokuj w środkowym uzębieniu.

4. Ponownie dokręć kolumnę kierowniczą.

5. Załóż ponownie drążek przekładni (a).

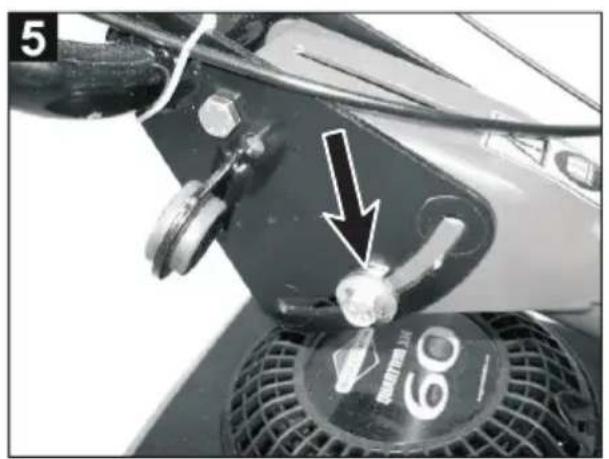

Regulacja wysokości – ilustracja 5 Wysokość drążka prowadzącego ustaw odpowiednio do wzrostu. Normalne ustawienie wysokości odpowiada wysokości bioder.

1. Odkręć śrubę z prawej i z lewej strony drążka

2. Wysokość drążka prowadzącego ustaw w zakresie

3. Ponownie dokręć śruby.

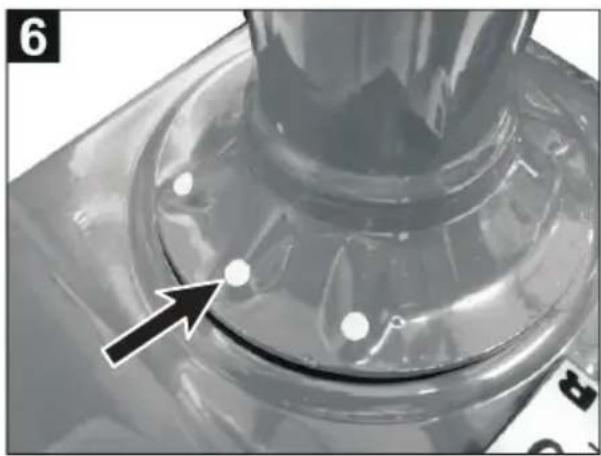

Obracanie drążka prowadzącego – ilustracja 6 Kolumnę kierowniczą można jeszcze obrócić z położenia środkowego w prawo lub w lewo o jedno położenie ustalające. Dzięki tej możliwości urządzenie można prowadzić bokiem obok podłoża.

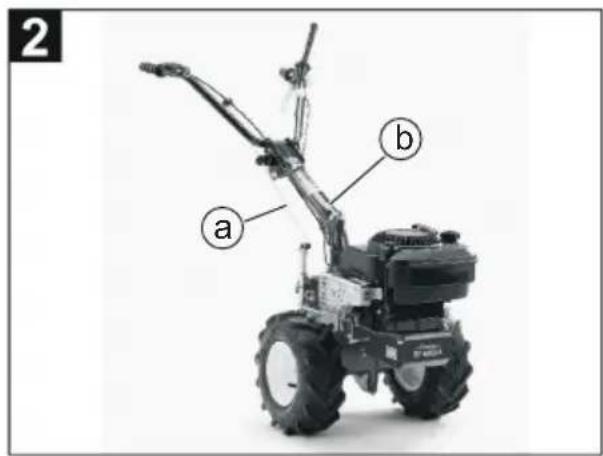

1. Dźwignię ustalającą (

ilustracja 2 – b ) wykręć dotąd, aż kolumna kierownicza wyjdzie z uzębienia

2. Kolumnę kierowniczą obróć w żądane położenie

robocze i zablokuj w uzębieniu – nie zatrzaśnij przy tym cięgien.

3. Ponownie dokręć kolumnę kierowniczą.

Uwaga! Kolumnę kierowniczą można przykręcać tylko w 3 dostępnych położeniach ustalających! Ustawianie położeń między dostępnymi położeniami ustalającymi jest niedozwolone!38 Tłumaczenie oryginalnej instrukcji obsług Tankowanie Uwaga! Niebezpieczeństwo pożaru! Benzyna jest bardzo łatwopalna! Benzynę można przechowywać wyłącznie w odpowiednich pojemnikach. Tankuj zawsze na wolnym powietrzu. W czasie tankowania nie pal papierosów. Korka wlewu paliwa nie odkręcaj przy pracującym, ani przy gorącym silniku. Uszkodzony zbiornik lub korek wlewu paliwa wymień na nowy. Korek wlewu paliwa zawsze mocno zakręcaj. Gdy ze zbiornika wylewa się benzyna: Nie uruchamiaj silnika. Przerwij próby rozruchu. Wyczyść urządzenie. Uruchomienie Uwaga! Przed uruchomieniem zawsze przeprowadź kontrolę wzrokową. Nie korzystaj z urządzenia przy odkręconym, uszkodzonym lub zużytym zespole tnącym i/lub elementach mocujących. Uruchom urządzenie dopiero wtedy, gdy zakończysz pełny montaż. Przestrzegaj krajowych przepisów dotyczących dozwolonych czasów pracy. Przestrzegaj zawsze instrukcji obsługi dołączonej przez producenta silnika. Odnośniki do ilustracji odnoszą się do części na początku niniejszej dokumentacji. Prowadzenie urządzenia Skrzynię biegów ustaw w położenie „0” (ilustracja 11) Uruchamianie silnika Uwaga! Przy rozruchu dźwignia sprzęgła napędu jezdnego i urządzeń zawieszanych nie może być załączona! Nie uruchamiaj silnika w zamkniętych pomieszczeniach. Niebezpieczeństwo zatrucia!

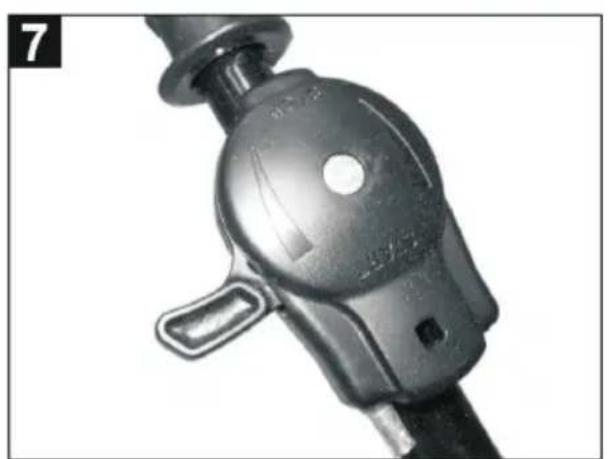

1. Dźwignię przyspieszenia

ustaw w położenie „START”. (ilustracja 7)

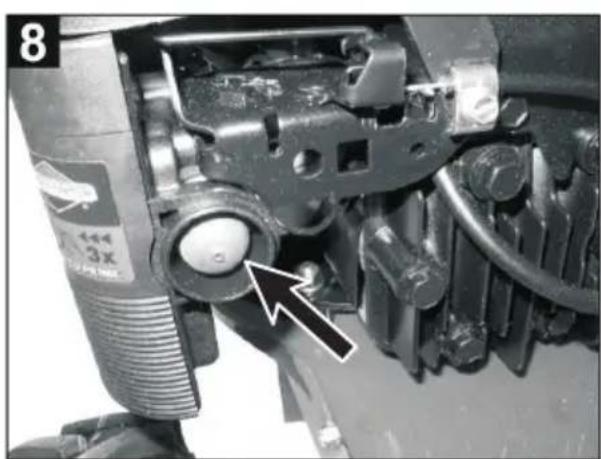

2. Naciśnij 3X przycisk ssania pompy paliwa – przedział

czasu około 2 sek. (ilustracja 8)

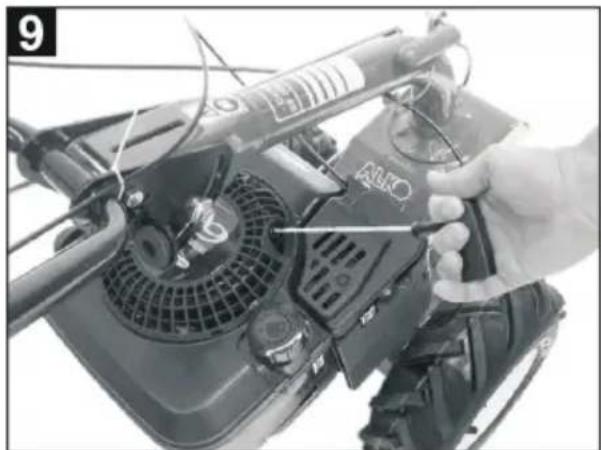

3. Pociągnij zdecydowanie za linkę rozruchową, a

następnie popuść linkę, pozwalając jej się powoli zwinąć. (ilustracja 9) Gdy silnik nie uruchomi się po 3 próbach, powtórz punkt 2 i 3. Gdy silnik zacznie pracować, ustaw dźwignię przyspieszenia zgodnie z żądaną prędkością obrotową silnika w położenie między Start a Stop. W czasie pracy z narzędziami zawieszanymi – dźwignię przyspieszenia ustaw w położenie „START” (=pełne przyspieszenie). Przy rozgrzanym silniku nie używaj przycisku ssania pompy paliwa! Włączenie napędu jezdnego

2. Załącz narzędzie zawieszane.

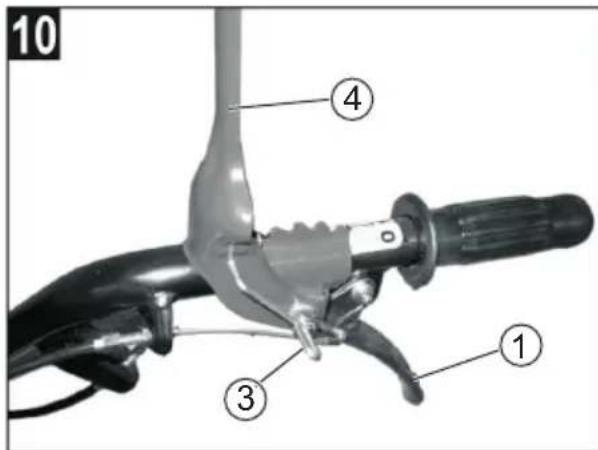

(ilustracja 10–2) , Dźwignię sprzęgła (1) dociągnij do oporu do drążka.

4. Drążek zmiany biegów (a) przestaw w żądany kierunek

jazdy, aż zostanie nastawiony odpowiedni bieg.

5. Po zaskoczeniu biegu dźwignię sprzęgła (1) dociągnij

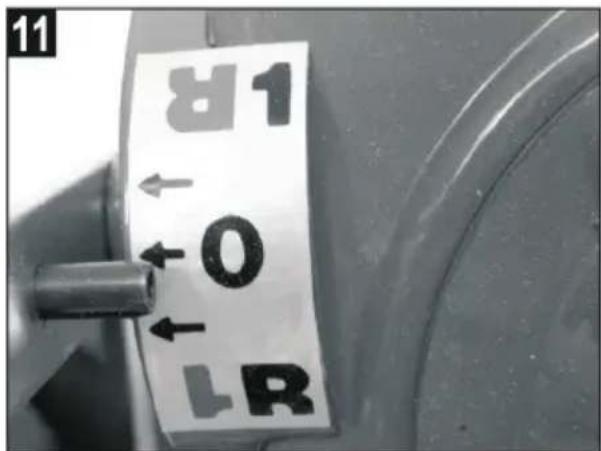

do drążka i przytrzymaj. Położenie dźwigni zmiany biegów: (ilustracja 11) 1 Bieg do przodu R Bieg wsteczny 0 Bieg jałowy Uwaga! Skrzyni biegów nigdy nie załączaj pod obciążeniem!39 548 977_h

Combi BF 5002-R Załączanie napędu jezdnego przy zawieszeniu: belki nożowej glebogryzarki kosiarki z nożami sierpowatymi walca zamiatającego

1. Odchyl drążek zabezpieczający.

2. Dźwignię sprzęgła dociśnij w dół do końca i

przytrzymaj. (ilustracja 10–4) Działanie narzędzia zawieszanego powinno być widoczne dopiero po przebyciu połowy drogi ruchu dźwigni, w przeciwnym razie skoryguj ustawienie cięgna. Wyłączenie

3. Zwolnij dźwignię sprzęgła.

(ilustracja 10–1) Napęd jezdny odłączy się.

4. Zwolnij dźwignię sprzęgła.

(ilustracja 10–4) Narzędzie zawieszane odłączy się.

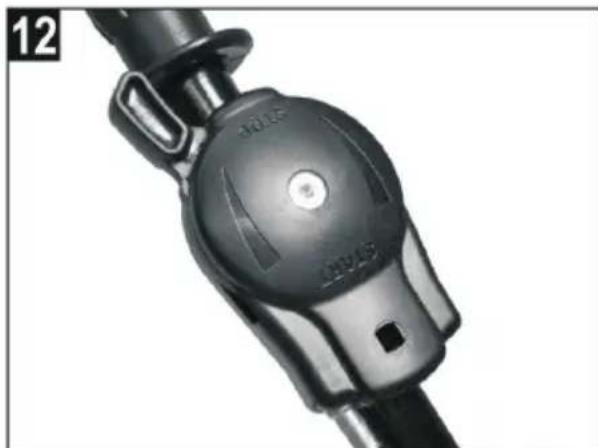

5. Dźwignię przyspieszenia ustaw w położenie „STOP”

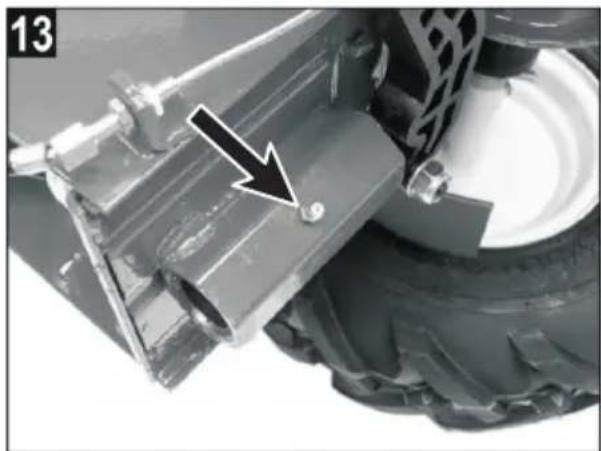

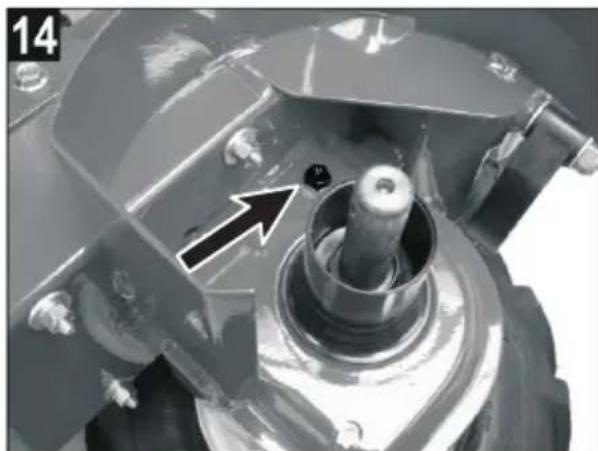

(ilustracja 12) Silnik odłączy się. Konserwacja i czyszczenie Uwaga! Niebezpieczeństwo odniesienia obrażeń o ostre narzędzia zawieszane. Zakładaj rękawice ochronne! Przed przystąpieniem do konserwacji i czyszczenia zawsze odłączaj wtyk świecy zapłonowej! Nie myj urządzenia strumieniem wody!Przedostająca się do środka urządzenia woda może doprowadzić do wystąpienia usterek. Urządzenie po pracy wyczyść. Gdy urządzenie zostanie nachylone do boku, świeca zapłonowa musi być skierowana do góry! Gniazdo mocujące narzędzi zawieszanych Gniazdo mocujące narzędzi zawieszanych czyść po każdym użyciu, a następnie przesmaruj smarem uniwersalnym (ilustracja 13) Przekładnia jezdna Regularnie sprawdzaj poziom oleju przekładniowego. Śruba spustowa oleju znajduje się nad osią kół w skrzynce przekładniowej po stronie króćca wlewu paliwa do silnika. (ilustracja 14) Ustaw urządzenie w poziomie, odpowiednio podeprzyj. Wyciśnij wtyczkę sprężynową z osi kół i zdejmij koło. Wykręć śrubę spustową oleju. Wysokość poziomu oleju: do krawędzi dolnej otworu wlewowego, w razie konieczności dolej olej przekładniowy. Gatunki oleju: olej przekładniowy SAE 80 ilość: około 0,50 l Ciśnienie w oponach 2,25 bar Regulacja cięgien a. Napęd narzędzi zawieszanych (bez nakrętki kontrującej) (ilustracja 15) b. Napęd jezdny

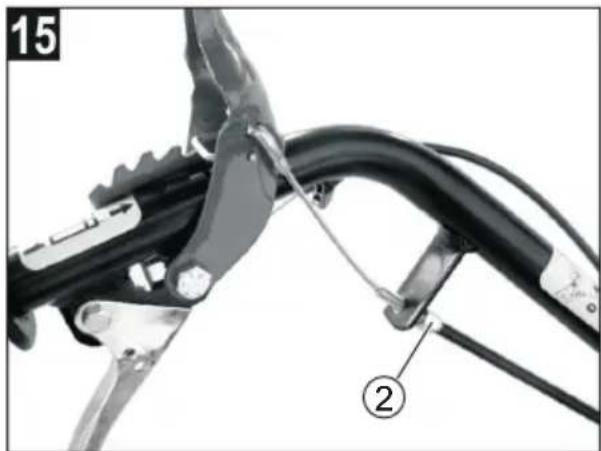

1. Odkręć nakrętki kontrujące.

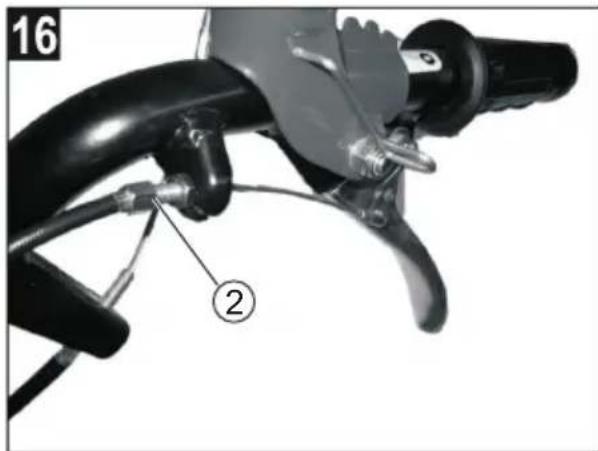

2. Wyreguluj śrubę nastawczą

(ilustracja 16–2) Konserwacja silnika Filtr powietrza Świeca zapłonowa Wymiana oleju Przestrzegaj wskazówek podanych w instrukcji obsługi dołączonej przez producenta silnika. Kiedy wymagana jest kontrola przez specjalistę: po najechaniu na przeszkodę, w przypadku wygięcia narzędzia zawieszanego, przy uszkodzeniu skrzyni biegów, przy uszkodzonych paskach wielorowkowych.40 Tłumaczenie oryginalnej instrukcji obsług Przechowywanie urządzenia Uwaga! Nie trzymaj urządzenia przy otwartych płomieniach lub źródłach gorąca – niebezpieczeństwo pożaru i/lub wybuchu! Utylizacja Materiał opakowania jest wykonany ze składników przeznaczonych do recyklingu. Zużyty olej silnikowy utylizuj zgodnie z przepisami o ochronie środowiska! Zaleca się zwracanie zużytego oleju w zamkniętym pojemniku do punktów recyklingu lub do punktu serwisowego. Zużytego oleju nie wylewaj do odpadków, do kanalizacji ani do ścieków, do gleby. Pomoc przy usuwaniu usterek Usterka Pomoc Silnik nie uruchamia się przy zimnym silniku: Naciśnij przycisk ssania pompy paliwa Dolej benzyny Dźwignię przyspieszenia ustaw w położenie „START” Podłącz wtyk świecy zapłonowej Sprawdź świecę zapłonową, ewentualnie wymień Wyczyść ltr powietrza Spada moc silnika Sprawdź działanie narzędzia zawieszanego Wyczyść ltr powietrza Nie działa narzędzie zawieszane/napęd kołowy Wyreguluj cięgno Uszkodzony pasek wielorowkowy > zgłoś się do serwisu Nierówna praca silnika, urządzenie drga Natychmiast wyłącz urządzenie Kiedy niezbędna jest kontrola przez specjalistę: Usterki, których usunięcie nie jest możliwe za pomocą niniejszej tabeli, należy zgłosić do autoryzowanego serwisu obsługi.41 548 977_h

Combi BF 5002-R Gwarancja Wszelkie wady materiałów i błędy w produkcji urządzenia będą usuwane w ciągu ustawowego okresu obowiązywania gwarancji zgodnie z decyzją producenta poprzez naprawę lub wymianę urządzenia. Okres obowiązywania gwarancji zależy od prawa obowiązującego w kraju zakupu urządzenia. Gwarancja będzie uwzględniana tylko przy: użytkowaniu urządzenia zgodnie z przeznaczeniem, przestrzeganiu instrukcji obsługi, korzystaniu z oryginalnych części zamiennych. Gwarancja traci ważność przy: samodzielnych próbach naprawy urządzenia, dokonywaniu modykacji technicznych w urządzeniu. użytkowaniu niezgodnie z przeznaczeniem (np. w przypadku użytkowania do celów komercyjnych lub komunalnych). Gwarancja nie dotyczy: uszkodzenia powłoki lakieru, wynikającego ze zwykłego użytkowania, elementów ulegających zużyciu, oznaczonych na liście części zamiennych w ramach XXX XXX (X) , silników spalinowych – na nie gwarancji udziela producent silnika. W przypadku naprawy gwarancyjnej zgłoś się z niniejszą kartą gwarancyjną i dowodem zakupu urządzenia do sprzedawcy lub do najbliższego autoryzowanego serwisu obsługi. Warunki gwarancji nie maja wpływu na ustawowe roszczenia kupującego z tytułu stwierdzonych wad w stosunku do sprzedawcy.

Deklaracja zgodności EWG Dopiero po zamontowaniu stosownego narzędzia roboczego , jednostka napędowa Combigerät BF 5002 R spełnia wymogi zgodne z niżej wymaganymi dyrektywami UE. AL-KO Geräte GmbH, Ichenhauser Straße 14, D-89359 Kötz, oznajmia , że całe zmontowane urządzenie odpowi- ada następującym zharmonizowanym normom i dyrektywom UE: 2006/42/EG, 2014/30/EU, 2000/14/EG Dopuszczalne kombinacje zamontowania narzędzi roboczych: Produkt Combigerät BF 5002 R Numer seryjny G2612617 od roku produkcji 2010 Art.-Nr. 113267 110739 110742 110495 110605 110494 Zamontowane urządzenie Pług śnieżny SRS 850 Frontowy sierpowy mechanizm koszący FMS 530 Pług przegonowy Glebogryzar- ka CF 500 Zamiatarka walcowa KW 1050 Mecha- nizm koszący CB 870 od roku produkcji 2010 2010 2010 2010 2010 2010 Bezeichnung Gesamtmaschine Pług do odśnieżania Kosiarka rotacyjna Obsypnik Glebogry- zarka Zamiatarka Kosiarka listwowa Normy zharmizowane EN 12100 EN 12733 EN 12100 EN 709 EN 12100 EN 12733 EN ISO 3744 Poziom mocy dźwięku LwA (zmierzony) 87,4 dB(A) 95,4 dB(A) 87,4 dB(A) 91,4 dB(A) 88,1 dB(A) 96,4 dB(A) Poziom mocy dźwięku LwA (gwarantowany)

Poziom mocy akustycznej LpA (zmierzony) 80,7 dB(A) 86,4 dB(A) 80,7 dB(A) 79,8 dB(A) 82,6 dB(A) 85,2 dB(A) Ocena zgodności 2000/14/EG Załącznik VI Nazwisko i adres biorącej udział jednostki: Producent Upoważniony Reggio Emilia Innovazione REINNOVA, Via Sicilia N. 31 IT-41122 Reggio Emilia Registration Number: 1232 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Straße 14 D-89359 Kötz Numer seryjny i rok produkcji narzędzia : patrz tabliczka znamiono- wa narzędzia. Numer seryjny i rok produkcji jednostki napędowej Combigerät BF 5002 R: patrz tabliczka znamionowa urządzenia Combigerät BF 5002 R Deklaracja traci swoją ważność w przypadku nieuprawnionego zamontowania innych narzędzi (inne niż zalecane) Kötz, 20.06.2016 Wolfgang Hergeth Managing Director66
