TX602B - Kultywator Texas - Bezpłatna instrukcja obsługi

Typ produktu	Glebogryzarka
Marka	Texas
Model	TX602B
Wymiary (dł. x szer. x wys.)	1250 x 570-850 x 1240 mm
Waga	58,5 kg
Zasilanie	Benzyna bezołowiowa E5
Silnik	B&S XR950, 208 CC, 4,5 kW przy 3600 obr/min
Skrzynia biegów	1 bieg do przodu, 1 bieg wsteczny
Szerokość robocza	36 – 85 cm (regulowana)
Głębokość robocza	33 cm
Prędkość obrotowa noży	110 obr/min
Poziom hałasu (LwA)	101 dB
Ciśnienie akustyczne (LpA)	83,2 dB
Drgania (uchwyt)	6,84 / 7,50 m/s² ±1,5 m/s²
Główne funkcje	Glebogryzowanie, frezowanie, używanie akcesoriów (pług, brona, itp.)
Bezpieczeństwo	Awaryjne zatrzymanie, strefa bezpieczeństwa, obowiązkowe stosowanie ŚOI
Konserwacja	Wymiana oleju SAE-30, czyszczenie filtra powietrza, konserwacja świecy zapłonowej
Części zamienne	Dostępne na www.texas.dk

Często zadawane pytania - TX602B Texas

Jak uruchomić silnik Texas TX602B?

Ustaw dźwignię gazu na maksimum, uruchom ssanie (zimny silnik), a następnie pociągnij za linkę rozrusznika. Gdy silnik pracuje, zmniejsz ssanie i ustaw gaz na niską pozycję.

Jaki olej silnikowy stosować i jak go wymienić?

Używaj oleju SAE-30. Pierwszą wymianę wykonaj po 5 godzinach pracy, a następnie raz w roku. Uruchom silnik na 5 minut, aby podgrzać olej, zatrzymaj go, wykręć korek spustowy i zbierz zużyty olej do odpowiedniego pojemnika.

Jak ustawić głębokość roboczą?

Głębokość reguluje się za pomocą płozy głębokościowej: wciska się ją mniej lub bardziej w ziemię. Im bardziej jest wciśnięta, tym noże pracują głębiej i posuw jest wolniejszy. Przetestuj różne pozycje w zależności od warunków glebowych.

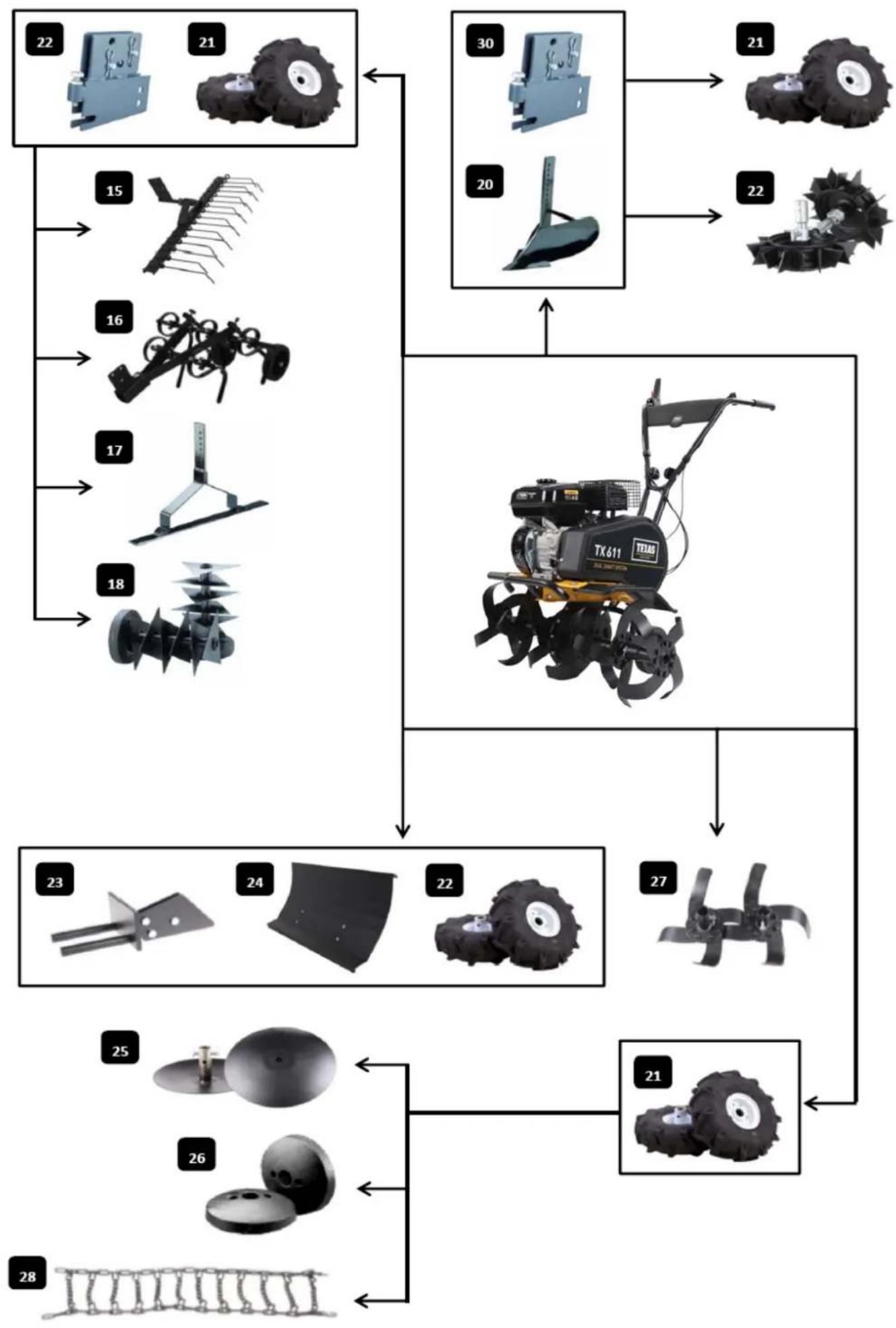

Jakie akcesoria są kompatybilne z TX602B?

Dostępnych jest wiele akcesoriów: pług do kopania, brona, grabie, skaryfikator, odśnieżarka itp. Mocuje się je za pomocą haka tylnego lub płyty montażowej.

Jak konserwować filtr powietrza?

Regularnie czyść filtr powietrza. Zdejmij obudowę, wyjmij filtr papierowy i delikatnie go wyszczotkuj. Umyj wkład piankowy wodą z mydłem, wysusz go, a następnie nasącz kilkoma kroplami oleju SAE-30 przed ponownym montażem.

Co zrobić, jeśli noże się nie obracają?

Sprawdź, czy między nożami nie zaklinowały się kamienie. Jeśli tak, odłącz noże, aby je usunąć. Sprawdź również stan i mocowanie linek, paska oraz napinacza paska.

Jakie środki ostrożności są niezbędne?

Noś obcisłe ubranie, rękawice, ochronniki słuchu i buty ze stalowym noskiem. Nigdy nie opuszczaj strefy bezpieczeństwa przy pracującym silniku. Zatrzymaj silnik przed jakąkolwiek regulacją lub kontrolą.

Jak przechowywać glebogryzarkę na zimę?

Dokładnie oczyść go wodą, usuń trawę i brud z wału wirnika. Przetrzyj powierzchnie nasączoną olejem szmatką, aby zapobiec korozji. Przechowuj w suchym i czystym miejscu.

Gdzie znaleźć części zamienne?

Lista części znajduje się na stronie www.texas.dk. Można zamówić u autoryzowanych dystrybutorów. Miej pod ręką numer referencyjny produktu.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź dźwignię paliwa, świecę zapłonową i poziom benzyny. Upewnij się, że używasz świeżej benzyny. Skonsultuj się również z osobną instrukcją silnika.

INSTRUKCJA OBSŁUGI TX602B Texas

PL Instrukcja obstugi

RO Manual de Utilizara

Pyc RykoBoDCTBO NOIb3OBaTeJIa

SI Navodila

HR Upute za uporabu

CZ Návod k obsslze

SE Bruksanvisning

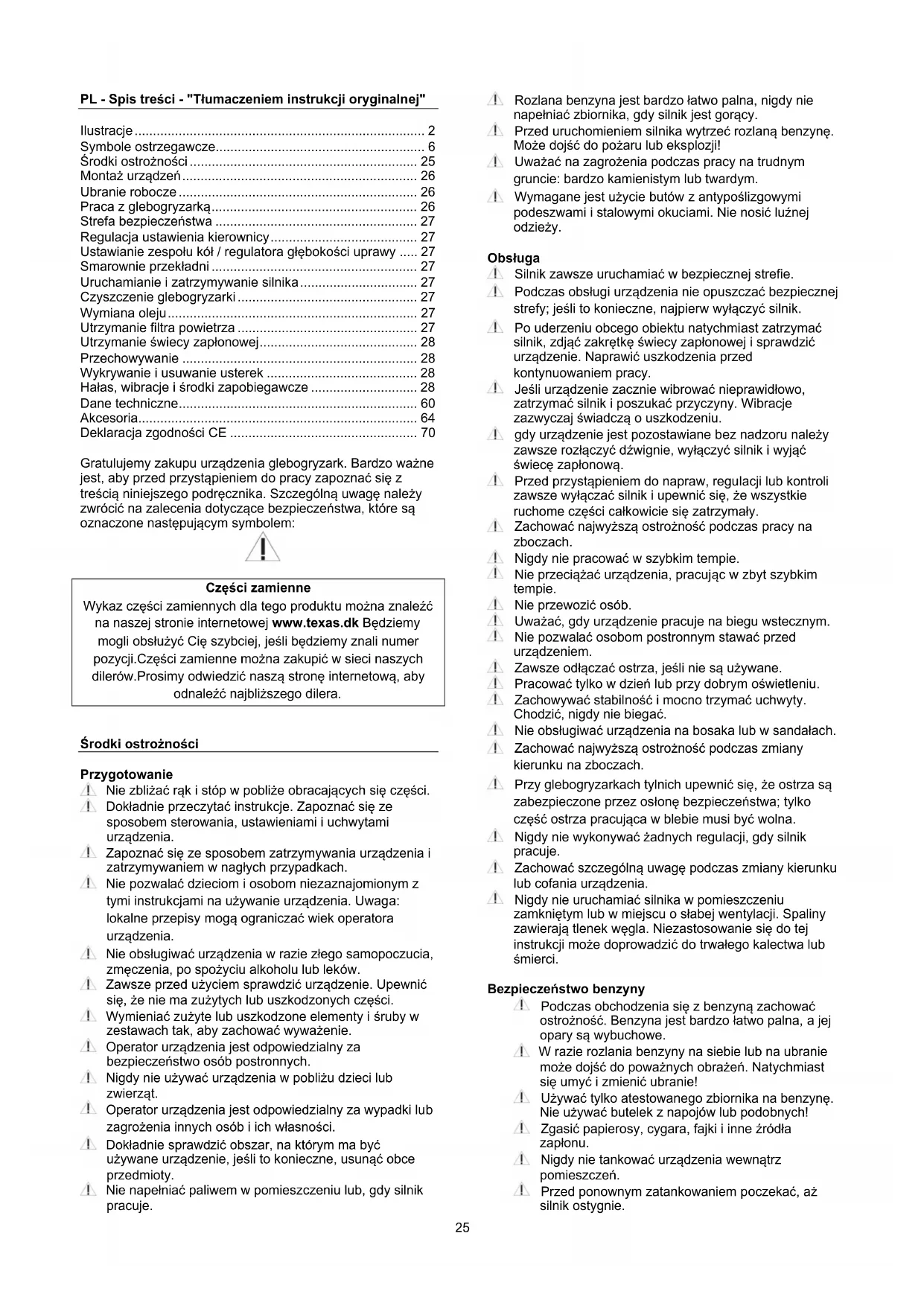

PL - Spis tresci - "Tlumaczeniem instrukcji oryginalnej"

Ilustracie 2

Symbole ostrzegawcze 6

Srodki ostrożnosci 25

Montaž urzadzen 26

Ubranie roboczew 26

Praca z glebogryzarka 26

Stefa bezpieczestewa 27

Regulacja ustawienia kierownicy 27

Ustawianie zespolu kof / regulatora glebokosci uprawy .... 27

Smarownie przykładni 27

Uruchamianie i zatrzymywanie silnika 27

Czyszczenie glebogryzarki 27

Wymiana oleju 27

Utrzymanie filtragowiatrza 27

Utrzymanie swiecy zaplonowej 28

Przechowywanie 28

Wykrywanie i usuwanie usterek 28

Haas, wibracie i srodki zapobiegawcze 28

Dane techniczne 60

Akcesoria 64

Deklaracja zgodnosci CE 70

Gratulujemy zakupu urzadzenia glebogryzark. Bardzo wazne jest, aby przydaczypapieniem do pracy zapoznac sie z trescia niniejszego podrecznika. Szczegolna uwage nały zworcić na zalecenia dotyczace bezpieczeniastwa, któ są oznaczone nastepujacym symbolem:

Czeci zamienne

Wykaz częci zamiennych dla togo produktu moins znaleźna naszej stronie internetowej www texas.dk Bedziemymogli obstuły Cię szybciej, jestli bedziemny znali numerpozycji. Czȩci zamiennes można zakipić w sieci naszychdilerów. Prosimi odwiedzić nasza strone internetowa, aby odnaweść najbliszego dilera.

Środki ostrozość

Przygotowanie

! Nie zbližać raki stop w poublze obracajacych sie czesci.
4 Dokladnie przyczytać instrukcje. Zapoznać są zesposobem sterowania, ustawieniami i uchwytami urzadzenia.
4 Zapoznac sie ze sposobem zatrzymywania urzadzenia i zatrzymywniem w naglych przypadkach.
4 Nie pozwalać daneciom i osobom niedzajnajomionym z tymi instrukcjami na uzywanie urzadzenia. Uwaga: lokalne przypejsy moga ogranicać wiek operatora urzadzenia.
4 Nie obstugiwac urzadzenia w razie zlego samopoczucia,zmeczenia, po spozyciu alkoholu lub lekow.
4 Zawsze przyzyciem sprawdzić urzadzenia. Upewnić sie, ze nie ma zuzytych lub uszkodzonych czȩci.
Wymieniac zuzyte lub uszkodzone elementy i s Ruby w. zestawach tak, aby zachowac wywazenie.
Operator urzadzenia jest odpowiedzialny za bezpieczentwo osob postronnych.
Nigdy nie uzywać urzadzenia w poplizu daneci lub zwierzat.
Operator urzadzenia jest odpowiedzialny za wypadki lub zagrozenia innych osob i ich wlasnosci.
Dokladnie sprawdzić obszar, na kórym ma byc uzywane urzadzenie, jesti to konieczne, usunć obce przyzemniety.
4 Nie napelniać paliwem w pomieszczeniu lub, gdy silnik pracuje.

1 Rozlana benzyna jest bardzo latwo palna, nigdy nie napelniać zbiornika, gdy silnik jest goracy.
1 Przed uruchomieniem silnika wytrzec rozlanq benzynie. Moze dojsc do pozaru lub eksplozjj!
Uwazać na zagrożenia podczas pracy na trudnym gruncie: bardzo kamienistym lub twardym.
Wymagane jest użycie butów z antyposlizgowymi podeszwami i stalowymi okuciami. Nie nosić luźnej odziezy.

Obsluga

Silnik zawsze uruchamiac w bezpiecznej strefie.
Podczas obslugi urzadzenia nie opuszczac bezpiecznej strefy; jesti to konieczne, najpierw wylaczyc silnik.
Po uderzeniu obcego obiektu natychmiast zatrzymać silnik, zdjac zakretke swiecy zaplonowej i sprawdzić urzadzenia. Naprawić uszkodzenia przy kontynuowaniem pracy.
1 Jesli urzadzenie zacznie wibrowac nieprawidlowo, zatrzymać silnik i poszukac przyczyny. Wibracja zazwyczaj swiadczao o uszkodzeniu.
gdy urzadzenie jest pozostawiane bez nadzoru nalezy zawsze rozlocyć dzwignie, wylocyć silnik i wyjac swiece zaplonowa.
1 Przed przystapieniem do napraw, regulacci lub kontrli zawsze wyłaczać silnik i upewnic sie, ze wszystkie ruchome częsci calkowicie sie zatrzymaly.
1 Zachowac najwyszza ostroznosc podczas pracny na zboczach.
Nigdy Nie pracstaw w szybkim temple.
1 Nie przyȩść urzadzenia, pracujuć w zbyt szybkim tempie.
Niewezoicosob.
Uwazac, gdy urzadzenie pracije na biegu wstecznym.
Nie pozwalać osobom postronnym stawac przydzeniem.
Zawsze odłaczc ostrza, jestiNie są uzywane.
1 Pracowac tylko w dzien lub przy dobrym oswieltleniu.
1. Zachowyac stabilnosc i mocno trzymac uchyty. Chodzic, nigdy nie biegac.
1 Nie obslugiwać urzadzenia na bosaka lub w sandałach.
1 Zachowac najwyzsza ostroznosc podczas zmiany kierunku na zboczach.
1 Przy glebogryzarkach tylnich upewnic sie, ze ostrza są zabezmieczone przyez oslone bezpieczeneistwa; tylko czesć ostrza pracujuca w blebie musi byc wolna.
Nigdy nie wykonywać zadnych regulacje, gdy silnik pracuje.
1. Zachowac szcsegolna uwage podczas zmiany kierunku lub cofania urzadzenia.
Nigdy nie uruchamiac silnika w pomieszczeniu zamknietym lub w miejscu o slajej wentylacji. Spaliny zawieraja tlenek wegla. Niezastosowanie sie do tej instrukcji moze doprowadzić do trwalego kalectwa lub smierci.

Bezpieczneistwo benzyny

Podczas obchodzenia sie z benzyna zachowac ostroznosc. Benzyna jest bardzo latwo palna, a jej opary sa wybuchowe.
W razine rozlania benzyny na siebie lub na ubranie doit dojsc do powaznych obrazen. Natychmiast sie umyc i zmienic ubranie!
Uzywac tylko atestowanego zbiornika na benzynie. Nie uzywac butelek z napojow lub podobnych!
Zgasic papierosy, cygara, fajki i innate zrodla zaplonu.
Nigdy nie tankowac urzadzenia wewnatrz pomieszczeni.
4 Przed ponownym zatankowaniem poczeka, aż silnik ostygnie.

Nigdy nie napelniać zbiornika powyzej poziomu 2,5 cm ponizej wlewu, musi tam pozostac przyestrzen na rozszerzanie sie paliwa.
4 Po ponownym zatankowaniu mocno dokrecic zakretke.
Nigdy nie stosowac blokady na pistolecie podczas tankowania.
Nie palic podczas tankowania.
Nigdy nie tankowac w budynku lub w mistrscu, gdzie opary benzyny moga zetknac sie ze zrodlem zaplonu.
4 Benzynie silnik trzymac z dala od urzadzenia, lamp, grillow, urzadzen elektrycznych, elektronarzedzi itd.
4 Jesli paliwo ma byc spuszczone ze zbiornika, nalezy wykonac to na swiezym powietruz.

Konserwacja i przechowywanie

Silnik nalezy zatrzymać przyprępowadzianiem czyszczenia, zmianą narzedzi, transportem urzadzenia.
Regularnie sprawdzać dokrecenie wzystkich szub i nakrtek. Dokrcić, jesti to konieczne.
4 Przed przechowywaniem urzadzenia lub jegnakryciem silnik musi byc zimny.
4 Jesli urzadzenie nie jest uzywane przy dluszcy czas, prosimy zapoznać sie z tym podrecznikiem.
4 Wszystkie etykiety nalezy utrzmywać w dobrym stanie i w razie koniecznosci wymieniác.
Uzywa tylko oryginalnych czeci zamiennych lub akcesoriow. W przypadku uzycia nieoryginalnych czeci lub akcesoriow wygasa wszelka odpowiedzialnosc.
Wymieniac zepsute tumiki.

Inne

4 Wszystkie mechanizmy są wstepnie nasmarowane. Jednak przyded kazdym uzyciem upewnic sie, ze są wystarczajco nasmarowane.
Silnik nie jest napelnionicy olejem.
4 Przyrźady sterujuce zamocowane fabrycznie, jak linka spręgła na uchwycie, nie moga byc usuwane lub odsławiane.
A Paliwo moins spuszczac ze zbiornika tylko na zewnatrz pomieszczen. Benzyna jest bardzo latwo palna, a jej opary sa wybuchowe.
4 Upewnic sie, ze podczas transportu urzadzenie jest dobrze przyzmocowane.
Zmniejszyc prędkość podczas wycharciania silnika i zamknącz zawór paliwa.

Montaż urzadzen

Prosze wykonać kroki przysstawione na rysunku: (Wrzeczywistość urzadzenia są sie niedznacznie roźnic).

1. Zawartosc opakowania

A. Ostrza wewnetrzne
B. Maszyna z okablowaniem oraz kolarski wsporczymi
C. Ostrza zewnetrzne
D. Ostony boczne
E. Uchwyt (tylko TX602 / TX612)
F. Ploza glebokosci
G. Zderzak
H. Wspornik mocujacy dla uchwytu (tylko TX602 / TX612)
I. Uchwyt dolny x2 (tylko TX601 / TX611)
J. Uchwyt (tylko TX601 / TX611)

1. Tylko dla modelu TX601 / TX611

Zamocuj dolna sekce uchwytu. Nalezy uzyc dostarczone elementy mocujace oraz s Ruby.

Zamocuj uchwyt. Nalezy uzyc dostarczonego zestawu montażowego, tak jak to przystawiono na ilustraci.

1. Tylko dla modelu TX 602 / TX612
   Zalożyc uchwyt do wspornika (1-H) dokrecić przy pomocyPokretta.
   Uwaga: Naleź upewnić sie,czyŚruba przyszlá przyez spreźynę.
2. Zamocowac dzwignie sprege, tak jak to przydstawiono na ilustraci.
3. Zamocowac oslony boczne przy pomocy dołaczonych srb uz nikretek. Nalezy pamietac ze oslona boczna musi znajdowac sie pod korpusem.
4. Zamocowa zderzak przy pomocy dołoczonych szub oraz nakretenk.
5. Zamocowac ostrza przy pomocy klinów oraz przytzyczek.

Mocowanie panelu na uchwycie.

Rozdziat ten dotyczy tylko modeli TX602B oraz TX612TG Czeci dla panelu w uchwycie są pokazane oraz opisane na rysunku 13.

A. Panel plastikowy
B. Uchwyt
C. Przepustnica
D. Šruba dla przyspustnicy
E. Otwór na招投标 do mocowania uchwytu

Montaz

Zaczac od zamocowania przypustnicy (C) z tytu panelu (A) przy pomocy dwoch dołaczonych srb (D).

Nastepnie przykrećic panel (A) dokladnie do uchwytu (B) poprzej otwory (E) przy pomocy strub dołuczonych do instrukcji obstugi.

Napelnic silnik olejem. Wiecej szczegolow patrz Rozdiaziol dotyczy wymiany oleju.

Ubranie roboczne

Podczas uzywania maszyny naleź nosić dopasowane ubrania robocze, mocne rekawice robocze, ochraniacze na uszy i niedlizgajace są buty ze stalowymi wzmocnieniami na czubkach.

Praca z glebogryzarka

Przed uruchomieniem ustawic maszyna na rownej powierzchni z opuszczonymi koami podpierajacymi.
Przed uzyciem maszyny usunac wszystkie zawadzajace obiekty z pola pracy. Kamienie, szkto, galezie i tym podobne rzechy moga zniszczyc kultywater. Sprawdzić rowniecz,czy wszystkie s Ruby w glebogryzarce są odpowiednio dokrecone.
Uruchomic silnik zgodnie z instrukcjami podanymi dalej. Odsunac sie od poruszajacych sie czeci maszyny
Gdy silnik pracuje, nie nalezy podejmownik przy przesuniecia maszyny w inny sposob, nied zgodny z jej normalnym zastosowaniem.

Glebogryzarka zostala zaprojectowana do kultywajni ogrodów warzywnych oraz kwietników.

Przed Rozpoczeciem przy z opisywana tu maszyna danezy zapoznać sie z niniejsza instrukcja, w szczególnosci z procedurami uruchamiania i zatrzymywania silnika.

Rys.10A: Aby uzywać uchwyt czarny, drażek sterowy musi bycwczesnej aktywowany.Przej przesuniecie drażka sterowej w prawo lub lewo a nastepuje aktywowanie

uchwytu czarnego, maszyna bedzie poruszała są do przydun lub do tytu.

Należ zachować uwage podczas zawracania. Przed rozmoczenia zawracania wazne jest aby obszar byl wolny od jakichkolwiek przysztkód. Nigdy nie wolno zawracá maszyna w_CITY sciany, drzewa lub inniej stalej przyszatkody.

Stefa bezpieczneistwa

Gdy maszyna jest uzytkowsa i pracuje silnik, nie naleź opuszczac, oznaczonej na czerwono rys 11, strefy bezpieczentstwa. Gdy trzeba opuscić strefe bezpieczentstwa, na przykład po to, zęby dołączycki element wyposzazenia dodatkowego, najpiern waleź zatrzymać silnik.

Zwykle konieczne jest przyechanie jednégo kawka ziemi glebogryzarka 2-3 razy w rożnych kierunkach. Nie sązy uprawiać bardzo mokraj gleby, gdyż powoduje to powstawanie górd, które są trudne do Rozbicia.

Regulacja ustawienia kierownicy

TX 602 tylko Rys. 3. Kqt ustawienia kierownicy mozna regulowac. Do ustawienia kierownicy w Jednym z 3 mözliych poLozen sluza dwa Pokretla po bokach.Na czas transporte kierownikie mozna zlozyc do przydodu.Wwaga: Sprawdaç,czy nie zostaly przytrzasniete linki.

Ustawianie zespolu kof / regulatora glebokosci uprawy

Rys. 12. Podczas pracyMZe konieczne podniesienie zespolu kof, jako ze jest on polaczony z regulatorem glebokosci uprawy.Nacisnac peda znajdujacy sie po sprawej stronie od kof podpierajacyi iustawic zespolk/regulator glebokosci w Jednym z 3 dostepnych polozen.

Regulator glebokosci uprawy moze byc ustawiony na 3 rozne glebokosci. Im glbiej narzedzie wchodzi w glebe, tym glbiej pracuja ostrza, i tym wolnej maszyna posuwa sie do przydodu. Ustawienie pradlowej glebokosci uprawy znaczo zmiejsza wymagany wysilek. Regulator glebokosci powinien byc zawsze ustawiony odpowiednio do warunkow glebowych. Zalecamy wyprobowanie kilku glebokosci, aby sprawdzić, kóra jest najepsza.

Smarownie przyekliadni

Przekladnia nasmarowanja jest na stale fabrycznie, nigdy nie wolno jej otwierać.

Uruchamianie i zatrzymywanie silnika

PAMIETAJ: Przed uzyciem maszyny zawsze trzeba sprawdzać poziom oleju w silniku.

Poziom oleju musi zawsze znajdowac sie pomiedzy znakiem min. a maks. na wskazniku pretowym. Stosowac tylko olej SAE-30. Stosowac tylko bezolowiewa benzynE5. Nigdy nie przypeplniac zbiornika benzyny.

Ostrzeżenie: Podczas uruchamiania silnika sąȩ zastć poza zakreskowana strefa! Silnik sąȩ uruchamiaux zawsze ze strefy zaznaczonej kropkami patrz Rys. 9

Start Rys.10A

1. Ustaw sterownik przypustnicy na kierownicy na maks.

2. Ustaw zasysacz (ssanie) na maks. Przesun dzwignie ssania calkowicie w lewo.Ssanie nie jest potrzebne, gdy silnik jest goracy.

3. Pociagnij za sznurek rozruchowy, aby uruchomic silnik. Sznurek rozruchowy nalezy poznej wprovadzić z powrotem do silnika podtrzymujac go reka.

4. Kiedy silnik jest uruchomiony, zamknij ssanie. Wystarczy otworzyc przypustnice.

Zatrzymanie silnika

1. Ustaw sterownik przypeustnicy na "low" (niskie obr.) i pozwól silnikowy pracstawć przyez okło 30 sekund.
2. Gdy silnik pracuje na biegu jalowym, ustaw sterownik przypustnicy na znak stop.

Do przechowywania narędzi itp. uzywaj skrzynki narędziowej pod płyta czolowa. Rysunek 8

Podczas pracy na hierownice moga przenosić sie wibracja. Dlategoazolecamy przycenwy w pracy co 30 minut.

Czyszczenenie glebogryzarki

Po uzyciu glebogryzarkne nały wycyszcie. Do zmycia ziemi i brudu moins uzyc weza ogrodowej. Usunarwskelka trawe, itd. z wa lu wirnika. Tabliczek znamionowa powinno sie czyszcie wilgotna szmatka, aby uniknac niepotrzebnych zniszczen. Unikać stosowania do czyszczenia aparatów myjecyh o wysokim ciśnieniu wody.

Wymiana oleju

Pierwszy raz nalewy wymienic olej po 5 godzinach pracy, a nastepnie corocznie.

1. Włucz silnik na 5 minut, aby Rozgrzac olej. Umożliwi to bardzie swobodny wypłw oleju i sprawi,ź wymiana oleju;będzie pełniejsza.
2. Po 5 minutach zatrzymaj silnik. Zdejmij nasadke swiecy zaplonowej. Spusc olej wykreçajac korek miski olejowej. Olej nalezy spusicd do pojemnika o wystarczajacej objetoosci. Uwaga: Silnik nie maye byc przechylany do tylu o wiecej niz 45 stopni.
3. Wkrć na powrótkorek miski olejowej i napelnij silnik nowym olejem. Można to zrobić po wyȩciu pret战略布局 wskaznika poziomu oleju, wiewajć zalecana ilosc oleju.
4. Zaloz na powrot nasadke swiecy zaplonowej.

Alternatywnie maya uzyczasysajacego zestawu do wymiany oleju.

1. Przy uzyciu strzykawki odiagnij olej przy cztwr wewu oleju. Aby dostac sie do miski olejowej, uzyj węza.
2. Przelej zuzyty olej do pojemnika.
3. Napelnij silnik nowym olejem SAE-30.Spreadz poziom oleju za pomoc wskaznika pretowego.

Pamiętaj o prawidlowym, zgodnym z przypepisami o ochrione srodowska, usuwani oleju przypepracowanego.

Olej i zestaw do zasysania oleju nie wchodz w zakres dostawy!

Utrzymanie filtrapowietrza

Filtr powietrza nalezy regularnie kontrlowac i czyscić.
Zaniechanieingo moze negatywnie wplynac na osiagi silnika
i doprowadzićdojejoszkodzenia.

1. Przed wyjeciem filtragowietrza ocyszć jeu otoczenia.
2. Wcisnj dwa zaczepy przytrzymujucePokrywe i odciagnij ja ostroznie. Wyjmij ostroznie papierowy wklad filtra i sprawdź seinem stan. Wycyszć filtr miękka szczoteczka. Jesli filtr jest bardzo zanieczyszczony, naleź go

wymienic. Zadbaj o to, zeby brud nie dostawal sie do wlotu powietrza.

1. Przemyj element z czarnej piani k po prawej stronie w ciepiej wodzie z mydlem.
2. Wycisnij resztke wody z elementu piankowego i poczekaj, az wyschnie.Wprowadz kilka kropli oleju SAE-30 na ten element filtra i rozsmaruj go rownomiernie na powierzchni. Delikatnie wycisnij nadmiar oleju.
3. Włódz powrotem element piankowy. Upewnij sie, ze wszystkie czȩci są prawidlowo włozone i zamkiagne, jak to widac na ilustracja dalej.

Utrzymanie swiecy zaplonowej

Zdejmij nasadke swiecy zaplonowej.
- Usń zȩwicy z⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁵²
Wykre swiece zaplonowa za pomocaklucza do swiec.
Sprawdź,czy izolacja jest w nienagannym stanie.
Oczyszcwcie zaplonowa za pomocadrucianejszczotki.
Zmierz odstep miedzyelektrodowy. Uwazaj, aby nie uszkodzić elektrody. Szczelina powinnamiec: 0,7 - 0,8 mm.
- Wkreć na powróć świecz z⁺plonowa. Jesli jest uszkodzona, wymięd ja na nowa.
Załoz na powrótnasadkę swiecy zapłonowej.

Przechowywanie

• Jesli maszyna ma byc magazynowana i nieduzywana przyduszcy okres, nalezy zastosowac sie do ponijszych zalecen. Zapewni to dluzszy okres uzytkowania maszyny.
• Do zmycia ziemi i brudu, uzyc węza ogrodowej. Usunac wszelka trawe, itd. z walu wirnika. Tabliczek znamionowa powinno są czyscić wilgotna szmatka, abyunikné niepotrzebnych zniszczenia. Unikać stosowania do czyszczenia aparatów myjeczych o wysokim ciñnieniu wody.
• Przetrzech glebogryzarke za pomocza wilgotnej szmatki, aby cala jej powierzchnia byla czysta. Natrzej glebogryzarke naoliwiona szmatka, aby zapobiec powstawani rdzy.
• Maszynę naleź przechowyȩw suchym, czystym pomieszczenersiu.

Wykrywanie i usuwanie usterek

Silnik nie daje sie uruchomić

1. Sprawdź,czy sterownik przypustnicy jest prawidłowo ustawiony.
2. Skontroluj stan swiecy zaplonowej.
3. Sprawdź,czy w zbiorniku jestŚwieza benzyna.
4. Dalsze wskazówki - patrz oddzielna instrukcja obstugi silnika.

Silnik nie pracuje röwnomiernie

1. Upewnij sie, ze sterownik przypustnicy nie jest ustawiony na maks.
2. Sprawdź,czy w zbiorniku jest swieza benzyna.

Ostrza nie chcagie obrac

1. Sprawdź,czy pomiedź ostrzami nie utkwily kamienie.
2. Usun wszelkie kamienie, demontujac zespoly nozy.
3. Sprawdź,czy linki są w dobrym stanie i czy są prawnidłowo zamocowane.
4. Sprawdź,czy pasek jest w dobrym stanie i czy jest prawnidlowo zamocOWANY.
5. Sprawdź,czy napinacz paska jest prawidłowo ustawiony.

Zespoly ostrzy nie zatrzymuja sie

1. Zatrzymaj silnik i skontaktuj sie ze swoim dilerem.

Haas, wibracja i srodki zapobiegawcze

1. Dlugotwala ekspozycja na halas powyzej 85 dB(A) jest szkodliwa. Uzywajac tej maszyny, zawsze nos ochraniacze na uszy.
2. Zmniejsz prędkość obrotowa silnika, aby zmniejszczy poziom wibraci i halasu.
3. Aby dalej zmniejszyc poziom halasu, uzywaj maszyny tylko w odkrtym terenie.
4. Wibracja można dodatkowo zmiejeśczy trzymajac mocno kierownikie.
5. Aby nie przyszkadzac innym, maszyna powinna byc uzywana tylko w ciagu dnia.
6. Zawsze zakładaj dopasowane ubrania robocze, mocne rekawice robocze, ochraniacze na uszy i niedlizgajace sie buty ze stalwymi wzmocnieniami na czubkach.
7. Po kazdych 2 godzinach pracy rob 30-minutowe przerwy.
8. Noszony pas nalezy wymiNIC / serwisowane przy autoryzowanego dealera.

RO - Cuprins - „Traducere a Instruetiuni originale“

Illustrati 2

Udrzba zapalovacich svicek

TX
Model	TX611TG		TX612TG
Dlugość (mm)		1250	1250	1250
Szerokość (mm)	570-850	570-850	570-850	570-850	1250 0-850 1240
Wysokość (mm)		1240	1240	1240
Waga (kg) 56,5 59,5 56 58,5
Bieglo do przyodu 1 1 1	1
Bieglo wsteczne	1 1 1	1
Uchwyt	Stała	Regulowana	Stała	Regulowana
Szerokość robocza	36-85 cm	36-85 cm	36-85 cm	36-85 cm
Głowokość pracy	33 cm	33 cm	33 cm	33 cm
Prędkość obrotowa, ostrza	110	110	110	110
Rodzaj smaru	Multifak EP-1	Multifak EP-1	Multifak EP-1	Multifak EP-1
LwA	101dB	101dB	101dB	101dB
LpA	83,2 dB	83,2 dB	83,2 dB	83,2 dB
ah	4.57 / 3.70 m/s² ±1,5 m/s²	7.66 / 7.95 m/s² ±1,5 m/s²	3.40 / 3.66 m/s² ±1,5 m/s²	6.84 / 7.50 m/s² ±1,5 m/s²
LwA
Marka	Texas	Texas	B&S	B&S
Model	TG725D	TG725D	XR 950	XR 950
Pojemnosć	212 CC	212 CC	208 CC	208 CC
Maksymalna moc	4.0 kW / 3600rpm	4.0 kW / 3600rpm	4.5 kW / 3600rpm	4.5 kW / 3600rpm
Poziom mocy akustycznej maszyny	LwA: 101	LwA: 101	LwA: 101	LwA: 101

Specifications

TX
Model	TX611TG	TX612TG	TX601B	TX602B
Lungime (mm)	1250	1250	1250	1250
Lățime (mm)	570-850	570-850	570-850	570-850
Inaltime (mm)	1240	1240	1240	1240
Greutate (kg)	56,5	59,5	56	58,5
Trepte de viteză îniate	1	1	1	1
Unelte reverse	1 1	1	1
Mâner	Fix	Reglabil	Fix	Reglabil
Latime de lucru	36-85 cm	36-85 cm	36-85 cm	36-85 cm
Adancime de lucru	33 cm	33 cm	33 cm	33 cm
Viteza de rotație, lame	110	110	110	110
Unsoare de tip	Multifak EP-1	Multifak EP-1	Multifak EP-1	Multifak EP-1
LwA	101dB	101dB	101dB	101dB
LpA	83,2 dB	83,2 dB	83,2 dB	83,2 dB
ah	4.57 / 3.70 m/s2±1,5 m/s2	7.66 / 7.95 m/s2±1,5 m/s2	3.40 / 3.66 m/s2±1,5 m/s2	6.84 / 7.50 m/s2±1,5 m/s2
Motor
Marca	Texas	Texas	B&S	B&S
Model	TG725D	TG725D	XR 950	XR 950
Capacitate	212 CC	212 CC	208 CC	208 CC
Putere maxima	4.0 kW /3600rpm	4.0 kW /3600rpm	4.5 kW /3600rpm	4.5 kW /3600rpm
Nivelul de putere acustică mașinii	LwA: 101	LwA: 101	LwA: 101	LwA: 101
Модаль	TX611TG	TX612TG	TX601B
Длина (MM)	1250	1250	1250
ШирINA (MM)	570-850	570-850	570-850	570
Высota (MM)	1240	1240	1240
Вес (кг)	56,5	59,5		56
Кол-во пereдач впered	1	1	1
Кол-во пereдач назд	1	1	1
Руковая	Hеретулируема	Peretylinруема	Hеретулируема	Peretylinруема
Равочая ШирINA (CM)	36-85	36-85	36-85
Равочая лужба (CM)	33	33	33
Сkopость врашенифpeз	110	110	110
Тил смаши рededуktорa	Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP-1 Multifak EP	101dB		101dB
LWA
Mapka	Texas	Texas		B&S
Модаль	TG725D	TG725D	XR 950	XR 950
Оььем двигателя (куб.cм.)	212	212	208	208
Номинальна мошисть (п.с.)	5,6 по 3600 ob/Min	5,6 по 3600 ob/Min	См.在其скруцientsу На двигател	См.在其скруцientsу На двигател
Мakсимальна мошисть (п.с.)	8	8	См.在其скруцientsу На двигател	Сm.在其скруцientsу Нa двигател
Уровеньшuma (д.Б)	LWA: 101	LWA: 101	LWA: 101	LWA: 101

Tehnični podatki

TX
Model	TX611TG	TX612TG	TX601B	TX602B
Dolžina (mm)	1250	1250	1250	1250
Širina (mm)	570-850	570-850	570-850	570-850
Višina (mm)	1240	1240	1240	1240
Teža (kg)	56,5	59,5	56	58,5
Sprednje prestave 1	1	1	1
Vzvratne prestave	1	1	1	1
Ročaj	Fiksni	Nastavljivi	Fiksni	Nastavljivi
Delovna širina	36-85 cm	36-85 cm	36-85 cm	36-85 cm
Delovna globina	33 cm	33 cm	33 cm	33 cm
Hitrost obračanja, rezila	110	110	110	110
Vrsta masti	Multifak EP-1	Multifak EP-1	Multifak EP-1	Multifak EP-1
LwA	101dB	101dB	101dB	101dB
LpA	83,2 dB	83,2 dB	83,2 dB	83,2 dB
ah	4.57 / 3.70 m/s2±1,5 m/s2	7.66 / 7.95 m/s2±1,5 m/s2	3.40 / 3.66 m/s2±1,5 m/s2	6.84 / 7.50 m/s2±1,5 m/s2
Motor
Znamka	Texas	Texas	B&S	B&S
Model	TG725D	TG725D	XR 950	XR 950
Prostornina	212 CC	212 CC	208 CC	208 CC
Maks. moč	4,0 kW /3600rpm	4,0 kW /3600rpm	4,5 kW /3600rpm	4,5 kW /3600rpm
Raven zvočne moči stroja	LwA: 101	LwA: 101	LwA: 101	LwA: 101
Model	TX611TG	TX612TG		TX601B
Dužina (mm) 1250 1250	1250	1250
Širina (mm) 570-850 570-850 570-850	570-850
Visina (mm) 1240 1240	1240	1240
Težina (kg) 56,5 59,5 56 58,5
Mjenjači stipnja prijenosa za naprijed 1	1 1 1
Mjenjači stipnja prijenosa za nazad	1	1	1	1
Ručka	Fiksrano	Prilagodljivo	Fiksrano	Prilagodljivo
Radna širina	36-85 cm	36-85 cm	36-85 cm	36-85 cm
Radna dubina	33 cm	33 cm	33 cm	33 cm
Brzina rotiranja oštrice	110	110	110	110
Vrsta maziva	Multifak EP-1	Multifak EP-1	Multifak EP-1	Multifak EP-1
LwA	101dB	101dB	101dB	101dB
LpA	83,2 dB	83,2 dB	83,2 dB	83,2 dB
ah	4.57 / 3.70 m/s2±1,5 m/s2	7.66 / 7.95 m/s2±1,5 m/s2	3.40 / 3.66 m/s2±1,5 m/s2	6.84 / 7.50 m/s2±1,5 m/s2
Motor
Marka	Texas	Texas	B&S	B&S
Model	TG725D	TG725D	XR 950	XR 950
Kapacitet	212 CC	212 CC	208 CC	208 CC
Maks snaga	4,0 kW /3600rpm	4,0 kW /3600rpm	4,5 kW /3600rpm	4,5 kW /3600rpm
Razina snage zvuka u stroju	LwA: 101	LwA: 101	LwA: 101	LwA: 101

Technické udaje

TX
Model	TX611TG	TX612TG		TX601B
Délka (mm)	1250 1250	1250	1250
Šiřka (mm)	570-850	570-850	570-850	570-850
Výška (mm) 1240 1240 1240	1240
Hmotnost (kg)	56,5 59,5 56 58,5
Převody vpřed	1	1	1	1
Převody vžad	1	1	1	1
Rukojet	Pevné	Nastavitelný	Pevné	Nastavitelný
Pracovní šíře:	36-85 cm	36-85 cm	36-85 cm	36-85 cm
Pracovní hloubka	33 cm	33 cm	33 cm	33 cm
Rychlost otáčeni, nože	110	110	110	110
Typ maziva	Multifak EP-1	Multifak EP-1	Multifak EP-1	Multifak EP-1
LwA	101dB	101dB	101dB	101dB
LpA	83,2 dB	83,2 dB	83,2 dB	83,2 dB
ah	4.57 / 3.70 m/s2±1,5 m/s2	7.66 / 7.95 m/s2±1,5 m/s2	3.40 / 3.66 m/s2±1,5 m/s2	6.84 / 7.50 m/s2±1,5 m/s2
Motor
Značka	Texas	Texas	B&S	B&S
Model	TG725D / TG725D	TG725D / TG725D	XR 950	XR 950
Objem	212 cm3	212 cm3	208 cm3	208 cm3
Max. vykon	4,0 kW / 3600 ot./min.	4,0 kW / 3600 ot./min.	4,5 kW / 3600 ot./min.	4,5 kW / 3600 ot./min.
Hladina akustického vykonu stroje	LwA: 101	LwA: 101	LwA: 101	LwA: 101
Modell	TX611TG		TX612TG
Längd (mm)	1250	1250	1250	1250
Bredd (mm)	570-850	570-850	570-850	570-850
Höjd (mm)	1240	1240	1240	1240
Vikt (kg) 56,5 59,5 56 58,5
Växlar fframåt		1	1	1
Växlar bakåt		1	1	1
Styre Fast	Justerbart	Fast	Justerbart
Arbetsbredd	36-85 cm	36-85 cm	36-85 cm	36-85 cm
Arbetsdjup	33 cm	33 cm	33 cm	33 cm
Rotationshastighet knivar (o/min)	110	110	110	110
Fettyp	Multifak EP-1	Multifak EP-1	Multifak EP-1	Multifak EP-1
LwA	101 dB	101 dB	101 dB	101 dB
LpA	83,2 dB	83,2 dB	83,2 dB	83,2 dB
ah	4,57/3,70 m/s2±1,5 m/s2	7,66/7,95 m/s2±1,5 m/s2	3,40/3,66 m/s2±1,5 m/s2	6,84/7,50 m/s2±1,5 m/s2
Motor
Tillverkare	Texas	Texas	B&S	B&S
Modell	TG725D	TG725D	XR 950	XR 950
Kapacitet	212 CC	212 CC	208 CC	208 CC
Max. effekt	4,0 kW/3 600 rpm	4,0 kW/3 600 rpm	4,5 kW/3 600 rpm	4,5 kW/3 600 rpm
Ljudeffektnivà	LwA: 101	LwA: 101	LwA: 101	LwA: 101
