271773 - Maszyna do lodu Arktic - Bezpłatna instrukcja obsługi

Typ produktu	Kostkarka do lodu
Marka	Arktic
Model	271773
Wymiary (Dł x Szer x Wys)	398 x 546 x 682 mm
Masa netto	28,1 kg
Zasilanie elektryczne	220-240 V ~ 50 Hz
Pobór mocy nominalnej	210 W
Prąd nominalny	1,9 A
Czynnik chłodniczy	R290 (65 g)
Produkcja lodu	26 kg / 24 h
Pojemność kosza na lód	7 kg
Klasa klimatyczna	ST (18 °C do 38 °C)
Klasa ochronności	Klasa I
Poziom hałasu	< 60 dB(A)
Ciśnienie wody na wlocie	1 do 8 kg/cm²
Akcesoria w zestawie	Wąż doprowadzający wodę, wąż odpływowy, 2 uszczelki, łopatka do lodu
Główne funkcje	Automatyczna produkcja kostek lodu, automatyczne zatrzymanie gdy kosz jest pełny lub poziom wody niski, wykrywanie usterek
Konserwacja i czyszczenie	Czyszczenie po każdym użyciu miękką szmatką i ciepłą wodą; czyścić skraplacz co 2-3 miesiące; nie zanurzać
Bezpieczeństwo	Automatyczne zatrzymanie w przypadku błędu, wykrywanie pełnego kosza i niskiego poziomu wody, łatwopalny czynnik chłodniczy R290
Gwarancja	12 miesięcy

Często zadawane pytania - 271773 Arktic

Jak zainstalować moją kostkarkę do lodu Arktic 271773 ?

Umieść urządzenie na płaskiej i stabilnej powierzchni, z dala od słońca i źródeł ciepła. Pozostaw co najmniej 15 cm wolnej przestrzeni wokół dla wentylacji. Podłącz wąż doprowadzający wodę do źródła zimnej wody pitnej (ciśnienie 1-8 kg/cm²) i wąż odpływowy do kanalizacji lub zbiornika. Podłącz urządzenie do uziemionego gniazdka.

Jak uruchomić produkcję kostek lodu ?

Po podłączeniu wody i prądu naciśnij przycisk ON/OFF (zielony). Urządzenie wykonuje automatyczny cykl czyszczenia (około 30 sekund), a następnie rozpoczyna produkcję. Zapala się zielona kontrolka. Wyrzuć pierwsze kostki lodu ze względów higienicznych.

Co zrobić, jeśli zapali się czerwona kontrolka ?

Czerwona kontrolka oznacza błąd. Sprawdź sekcję rozwiązywania problemów w instrukcji. Możliwe przyczyny: niski poziom wody, pełny kosz, problem z czujnikiem lub wyciek czynnika chłodniczego. Sprawdź połączenia wodne, opróżnij kosz lub skontaktuj się z dostawcą.

Jak wyczyścić moją kostkarkę do lodu ?

Przed czyszczeniem wyłącz i odłącz urządzenie. Wyczyść powierzchnie wewnętrzne i zewnętrzne miękką szmatką nasączoną ciepłą wodą z odrobiną łagodnego detergentu. Nie używaj strumienia wody ani myjki parowej. Czyść skraplacz co 2 do 3 miesięcy miękką szmatką.

Dlaczego moja kostkarka nie produkuje kostek lodu ?

Najpierw sprawdź, czy urządzenie jest włączone i kosz nie jest pełny. Upewnij się, że dopływ wody jest otwarty, a ciśnienie jest wystarczające (1-8 kg/cm²). Jeśli sprężarka działa, ale nie produkuje lodu, może wystąpić wyciek czynnika chłodniczego lub blokada; skontaktuj się z dostawcą.

Co oznacza zapalona żółta kontrolka ?

Żółta kontrolka ma dwa znaczenia: jeśli świeci się wskaźnik 'pełny kosz', kosz na lód jest pełny, a urządzenie automatycznie się zatrzymuje. Jeśli świeci się wskaźnik 'niski poziom wody', dopływ wody jest niewystarczający; sprawdź połączenie wodne i ciśnienie.

Czy mogę użyć adaptera lub przedłużacza ?

Nie zaleca się używania adapterów ani przedłużaczy. Podłącz urządzenie bezpośrednio do uziemionego gniazdka. W razie konieczności użyj przedłużacza odpowiedniego do mocy (210 W) i upewnij się, że nie stwarza ryzyka potknięcia.

Ile czasu potrzeba na wyprodukowanie kostek lodu ?

Czas produkcji zależy od temperatury otoczenia i wody. Zazwyczaj pierwszy cykl może trwać 30 do 60 minut. Kolejne cykle są szybsze. Produkcja wynosi 26 kg na 24 godziny.

Jak konserwować urządzenie w przypadku dłuższego nieużywania ?

Odłącz urządzenie i opróżnij kosz na lód. Odkręć pokrywę otworu odpływowego z tyłu, aby spuścić pozostałą wodę. Wytrzyj wnętrze suchą szmatką. Przechowuj urządzenie w suchym miejscu chronionym przed mrozem.

Co zrobić w przypadku wycieku wody ?

Sprawdź połączenie węża doprowadzającego i odpływowego. Jeśli wąż jest uszkodzony, wymień go. Upewnij się, że ciśnienie wody na wlocie nie przekracza 8 kg/cm². Jeśli wyciek nadal występuje, skontaktuj się z dostawcą.

INSTRUKCJA OBSŁUGI 271773 Arktic

Przed uruchomieniem urządzenia należy koniecznie dokładnie przeczytać niniejszą instrukcję obsługi.

Przechowuj tę instrukcję razem z urządzeniem.

Tylko do użytku w pomieszczeniach.

Dziękujemy za zakup urządzenia firmy Arktic. Prosimy o uważne zapoznanie się z niniejszą instrukcją przed podłączeniem urządzenia, aby uniknąć uszkodzeń spowodowanych niewłaściwą obstugą. Należy zwrócić szczególną uwagę na zasady bezpieczeństwa.

Przepisy bezpieczeństwa

• Urządzenie przeznaczone do bufetu oraz do użytku domowego.
• Urządzenie należy używać wyłącznie zgodnie z przeznaczeniem, do którego zostało zaprojektowane zgodnie z opisem w niniejszej instrukcji.
• Producent nie ponosi odpowiedzialności za jakiekolwiek szkody spowodowane nieprawidłowym działaniem i niewłaściwym użyciem.
• Przechowywać urządzenie i wtyczkę elektryczną z dala od wody i innych płynów. W przypadku, gdy urządzenie wpadnie do wody, natychmiast wyjmij wtyczkę zasilającą z gniazda. Nie używać urządzenia, dopóki nie zostanie sprawdzone przez certyfikowanego technika. Nieprzestrzeganie tych instrukcji spowoduje zagrożenie dla życia.
• Nigdy nie próbuj samodzielnie otwierać obudowy urządzenia.
• Nie wkładaj przedmiotów do obudowy urządzenia.
• Nie dotykać wtyczki mokrymi lub wilgotnymi dłońmi.
• NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM! Nie próbuj samodzielnie naprawiać urządzenia, naprawy mogą być wykonywane wyłącznie przez wykwalifikowany personel..
• Nigdy nie używaj uszkodzonego urządzenia! Po uszkodzeniu odłącz urządzenie od gniazda i skontaktuj się ze sprzedawcą.
• OSTRZEŻENIE! Nie zanurzaj części elektrycznych urządzenia w wodzie lub innych płynach.
• Nigdy nie trzymaj urządzenia pod bieżącą woda.
• Regularnie sprawdzaj wtyczkę zasilającą i przewód pod kątem uszkodzeń. W przypadku uszkodzenia musi zostać zastąpiony przez agenta serwisowego lub podobnie wykwalifikowaną osobę w celu uniknięcia niebezpieczeństwa lub obrażeń.
• Upewnij się, że przewód nie styka się z ostrymi lub gorącymi przedmiotami i trzymaj go z dala od otwartego ognia. Nigdy nie pociągaj za przewód zasilający, aby odłączyć go od gniazda, zawsze za wtyczkę.
• Úpewnij się, że przewód zasilający i/lub przedłużacz nie powodują zagrożenia przejazdem.
• Nigdy nie pozostawiaj urządzenia bez nadzoru podczas użytkowania.
• OŚTRZEŻENIE! Dopóki wtyczka znajduje się w gnieździe, urządzenie jest podłączone do źródła zasilania.
• Wyłącz urządzenie przed odłączeniem go od gniazda.
• Podłącz wtyczkę do łatwo dostępnego gniazdka elektrycznego, aby w nagłych wypadkach urządzenie mogło zostać natychmiast odłączone.
• Nigdy nie noś urządzenia za przewód.

• Nie należy używać żadnych dodatkowych urządzeń, które nie są dostarczane razem z urządzeniem.

• Podłącz urządzenie tylko do gniazdka elektrycznego z napięciem i częstotliwością wymienioną na etykiecie urządzenia.

• Nigdy nie używaj akcesoriów innych niż zalecane przez producenta. Niezastosowanie się do tego może stanowić zagrożenie dla bezpieczeństwa użytkownika i spowodować uszkodzenie urządzenia. Używaj tylko oryginalnych części i akcesoriów.
• Urządzenie to nie powinno być obstugiwane przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umystowych, ani osoby, które mają brak doświadczenia i wiedzy.
• Urządzenie to w żadnym wypadku nie powinno być używane przez dzieci.
• Przechowywać urządzenie i jego przewód zasilający w miejscu niedostępnym dla dzieci.
• OSTRZEŻENIE: ZAWSZE wyłączyć urządzenie i odłączyć od gniazdka elektrycznego przed czyszczeniem, konserwacją lub przechowywaniem.

Szczególne przepisy bezpieczeństwa

• Urządzenie przeznaczone jest wyłącznie do wytwarzania kostek lodu. Stosowanie urządzenia w jakimkolwiek innym celu może prowadzić do jego uszkodzenia lub do obrażeń ciała.
• Korzystaj z urządzenia wyłącznie zgodnie z niniejszą instrukcją.
  UWAGA! NIEBEZPIĘCZENSTWO POWSTANIA OGNIA! W urządzaniu wykorzystany jest czynnik chłodniczy R290. Jest to przyjazny dla środowiska łatwopalny czynnik chłodniczy. Chociaż czynnik jest łatwopalny, nie jest szkodliwy dla warstwy ozonowej i nie ma wpływu na efekt cieplarniany.
  UWAGA! NIEBEZPIECZENSTWO POWSTANIA OGNIA! W urządzaniu wykorzystany jest czynnik chłodniczy R290. Jest to przyjazny dla środowiska łatwopalny czynnik chłodniczy. Chociaż czynnik jest łatwopalny, nie jest szkodliwy dla warstwy ozonowej i nie ma wpływu na efekt cieplarniany.

Wykorzystanie tego czynnika chłodniczego prowadzi jednak do nieznacznego podwyższenia poziomu hałasu wytwarzanego przez urządzenie. Poza hałasem generowanym przez sprężarkę, użytkownik może ustlyszeć dźwięk spowodowany przepływem czynnika chłodniczego. Powyższego zjawiska nie da się uniknąć i nie ma on negatywnego wpływu na funkcjonowanie urządzenia. Podczas transportu i ustawiania urządzenia należy zachować szczególną ostrożność, by nie uszkodzić żadnych części systemu chłodniczego. Wyciekający czynnik chłodniczy może prowadzić do uszkodzenia oczu.

• Nie umieszczaj urządzenia na obiekcie emitującym ciepto (kuchenka gazowa, elektryczna, grill, itp.). Przechowuj urządzenie z dala od jakichkolwiek gorących powierzchni lub otwartego płomienia. Urządzenie powinno zostać ustawione i być obstugiwane na równej, stabilnej, czystej i suchej powierzchni, odpornej na działanie wysokich temperatur.
• Urządzenie nie jest przystosowane do obsługi za pomocą zewnętrznego timera lub od dzielnego systemu zdalnego sterowania.
• OSTRZEŻENIE: Nie zastaniaj otworów wentylacyjnych obudowy urządzenia.
• OSTRZEŻENIE: Nie używaj przyrządów mechanicznych ani narzędzi innych niż zalecane przez producenta w celu przyspieszenia procesu rozmrażania.
• OSTRZEŻENIE: Nie wolno doprowadzić do uszkodzenia obiegu czynnika chłodniczego.

• OSTRZEZENIE: Podłącz jedynie do przenośnego źródła wody.

• Nie składuj substancji wybuchowych, np. pojemników z aerozolem wraz z łatwopalnym gazem znajdującym się w urządzeniu.

• Zapewnij co najmniej 15-centymetrową przestrzeń wokół urządzenia, celem umożliwiaenia odpowiedniej wentylacji podczas użytkowania.
• Nie uderzaj twardymi narzędziami w zewnętrzną powierzchnię urządzenia. Nie czyść urządzenia strumieniem wody pod ciśnieniem ani przy pomocy myjki parowej, nie spłukuj urządzenia wodą, ponieważ doprowadzi to do zawilgocenia lub zamoczenia części wewnątrz urządzenia, co może skutkować porażeniem prądem.
• Zabezpiecz przed bezpośrednim działaniem światła słonecznego. Unikaj wstrząsów mechanicznych i wibracji urządzenia.
• Aby nie dopuścić do uszkodzenia urządzenia, zawsze przenoś i transportuj je w pozycji pionowej.
• UWAGA! Odpowiednio poprowadź i zabezpiecz przewód zasilający, aby zapobiec przypadkowemu pociągnięciu lub kontaktowi z nagrzaną powierzchnią.
• Nie czyść ani nie umieszczaj urządzenia w miejscu przechowywania, zanim całkowicie nie ostygnie.
• Części urządzenia nie mogą być myte w zmywarce.

PRZEZNACZENIE

• Urządzenie przeznaczone do bufetu oraz do użytku domowego.
• Urządzenie przeznaczone jest wyłącznie do wytwarzania kostek lodu. Użycie urządzenia w jakimkolwiek innym celu może prowadzić do jego uszkodzenia lub do obrażeń ciała.

- Wykorzystanie urządzenia w jakimkolwiek innym celu uznane będzie za wykorzystanie niezgodne z przeznaczeniem. Użytkownik będzie wyłącznie odpowiedzialny za nieprawidłowe wykorzystanie urządzenia.

Instalacja uziemienia

Urządzenie to jest klasyfikowane jako klasa ochrony I i musi być potączone z podłożem ochronnym. Uziemienie zmniejsza ryzyko porażenia prądem elektrycznym, dostarczając przewód ewakuacyjny dla prądu elektrycznego. To urządzenie jest wyposażone w przewód zasilający, który ma przewód uziemiający i uziemioną wtyczkę. Wtyczka musi być podłączona do gniazdka, które jest prawidłowo za-instalowane i uziemione.

Przed pierwszym użyciem

• Sprawdź, czy urządzenie nie jest uszkodzone. W przypadku jakichkolwiek uszkodzeń, niezwłocznie skontaktuj się z dostawcą i NIE uruchamiaj urządzenia.
• Zdejmij wszelkie elementy opakowania i folię ochronną (jeśli dotyczy).
• Przetrzyj urządzenie miękką szmatką zwilżoną w letniej wodzie.
• O ile nie zalecono inaczej, ustaw urządzenie na płaskim i stabilnym podłożu.
• Upewnij się, czy wokół urządzenia została zachowana odpowiednia przestrzeń w celu zapewnienia prawidłowej wentylacji.

• Ustaw urządzenie tak, aby mieć zawsze dobry dostęp do wtyczki.

• Upewnij się, czy do urządzenia dotączono pojemnik na lód i topatkę do lodu. W przypadku stwierdzenia jakichkolwiek braków, niezwłocznie skontaktuj się z dostawcą.

• Przetrzyj wnętrze urządzenia miękką szmatką zwilżoną letnią wodą.
• Wyczyść pojemnik na lód.
• Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych ani nie stawiaj w pobliżu źródła ciepła.
• Nie korzystaj z urządzenia w ciągu 24 godzin od dnia jej transportu lub przestawienia w inne miejsce.
• Zachowaj opakowanie na wypadek konieczności spakowania urządzenia w przyszłości.

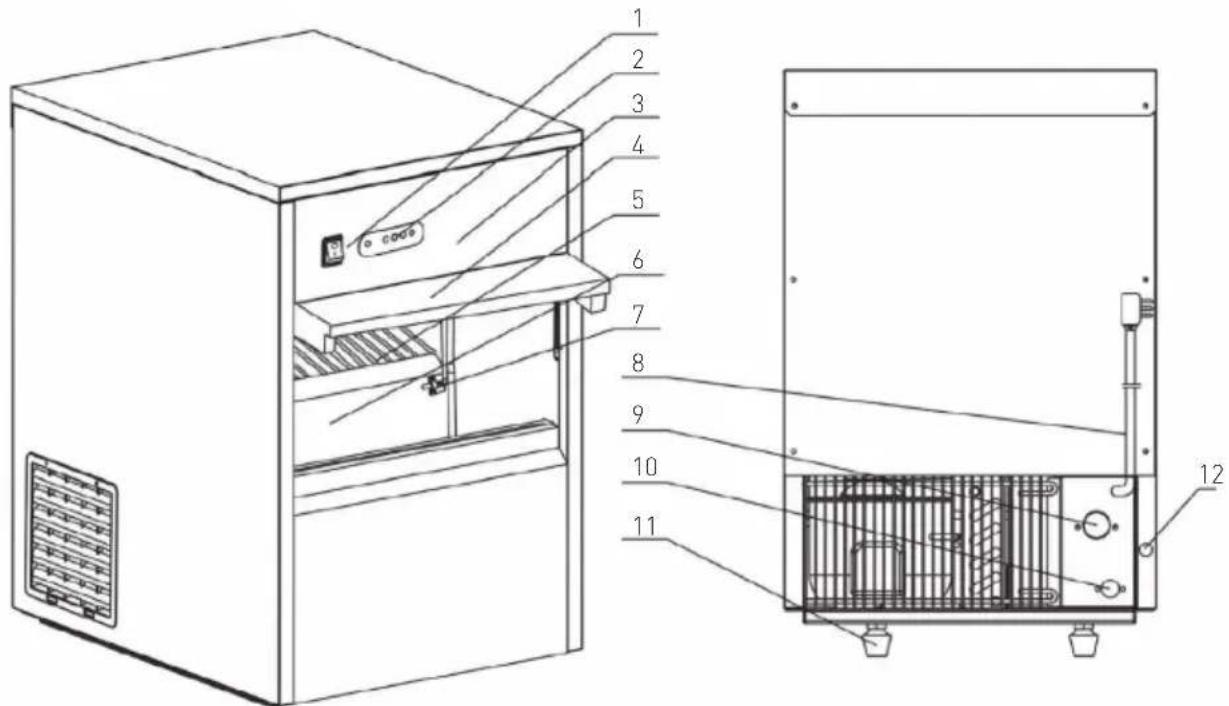

Główne części urządzenia

1. Przełącznik ON/OFF z wbudowaną lampką sygnalizacyjną (zieloną)
2. Wyświetlacz z lampkami sygnalizacyjnymi o różnych funkcjach
3. Panel przedni
4. Drzwi przesuwane

5. Półka na lód

6. Pojemnik na lód

7. Czujnik zapetnienia pojemnika na lód
8. Przewód zasilający
9. Przyłącze wody
10. Otwór przewodu odprowadzającego
11. Nóżki
12. Ostona otworu odprowadzającego

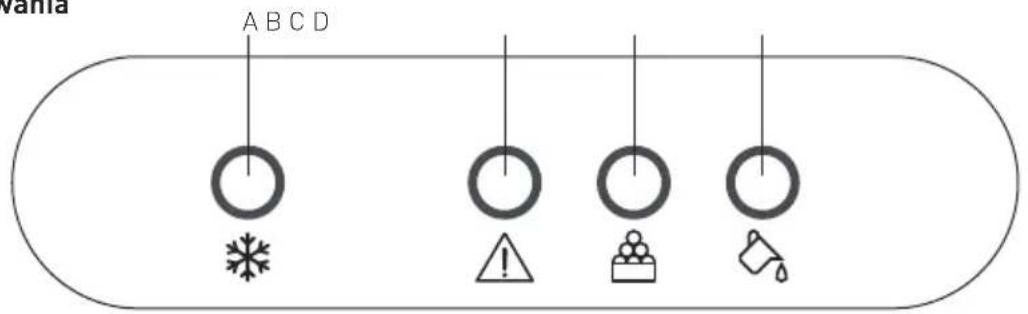

Panel sterowania

A). ✦ Lampka sygnalizująca pracę urządzenia (zielona).

B). ▲Lampka sygnalizująca błąd (czerwona).

C). Lampka sygnalizująca zapetnienie pojemnika (żółta)

D). Lampka sygnalizująca niski poziom wody (żółta)

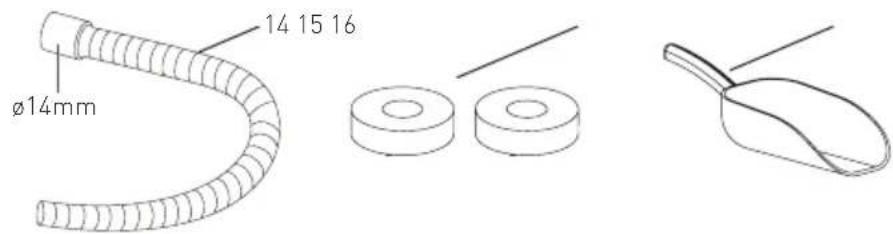

Akcesoria

1. Przewód doprowadzania wody

2. Przewód odprowadzania wody

1. Dodatkowe podkładki uszczelniające x 2

2. Łopatka do lodu

Montaż urządzenia

Ostrzeżenie: Wszelkie czynności montażowe, konserwacyjne oraz naprawa urządzenia powinny być przeprowadzane wyłącznie przez wykwalifikowanych, upoważnionych techników.

• Sprawdź urządzenie pod kątem kompletności oraz ewentualnych uszkodzeń. W przypadku niekompletnej dostawy lub uszkodzeń, NIE korzystaj z urządzenia i niezwłocznie skontaktuj się z dostawcą.
• Sprawdź, czy do urządzenia dotączone zostały wszystkie akcesoria, tj. przewody doprowadzania i odprowadzania wody, 2 dodatkowe podkładki uszczelniające i łopatka do lodu.
• Zdejmij wszelkie elementy opakowania i folię ochronną (jeśli dotyczy).

• Ustaw urządzenie na poziomej, stabilnej i zabezpieczonej powierzchni, która może unieść ciężar urządzenia, uwzględniając ciężar wytworzonych kostek lodu.

• Unikaj wystawiania urządzenia na bezpośrednie działanie promieni słonecznych oraz nie stawiaj w pobliżu źródła ciepła np. kuchenki, piekarnika itp.

• Upewnij się, czy wokół urządzenia została zachowana 15 cm wolna przestrzeń umożliwiająca prawidłową wentylację.
• Umieść urządzenie w miejscu, w którym zapewniony będzie łatwy dostęp do wtyczki, co umożliwia szybkie odłączenie z gniazdka w razie potrzeby.
• Ustaw urządzenie w pobliżu przyłącza wody.

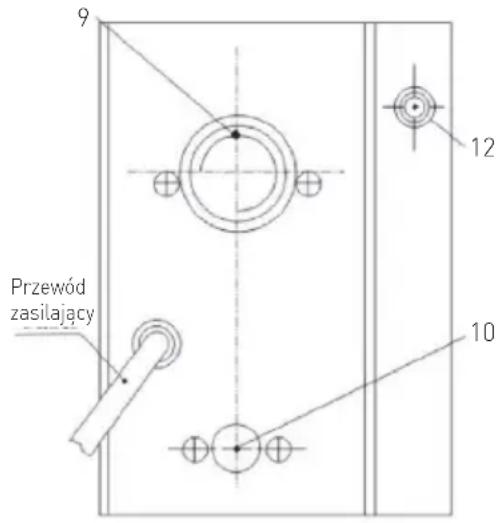

Podłączenie do przyłącza wody

Ostrzeżenie: Urządzenie należy podłączyć wyłącznie do przyłącza zimnej wody pitnej. W przeciwnym razie przed uruchomieniem urządzenia należy zamontować system oczyszczający wodę lub filtr.

• Podłącz jedną końcówkę przewodu przyłącza wody (13) do złącza śrubowego 3/4" wody, w celu podłączenia doptywu wody pitnej. Następnie podłącz drugą końcówkę przewodu z tytu urządzenia (9), dokręcając ją zgodnie z ruchem wskazówek zegara. Przed podłączeniem umieść podkładki uszczelniające (15) po obu stronach przewodu.
• Następnie podłącz przewód odprowadzania wody (14) do otworu odprowadzania wody znajdującego z tytu urządzenia (10) za pomocą gumowego pierścienia. Podłącz drugi koniec przewodu do odpływu do kanalizacji/zbiornika na wodę. Odpływ do kanalizacji/zbiornik na wodę musi być umieszczony niżej niż urządzenie, tak by woda mogła swobodnie spływać.

Uwaga: Zakres ciśnienia wody na wlocie: 1-8 kg/cm². Jeśli ciśnienie wody jest wyższe, należy zamontować reduktor ciśnienia.

Eksploatacja

• Przed pierwszym użyciem urządzenia, wyczyść jego wewnętrzne i zewnętrzne powierzchnie miękką szmatką zwilżoną w letniej wodzie.
• Ustaw urządzenie w dobrze wentylowanym miejscu, pozostawiając co najmniej 150 mm przestrzeń wokół urządzenia w celach wentylacyjnych.
• Pozostaw urządzenie na ok. godzinę w celu prawidłowego rozprowadzenia i ustabilizowania czynnika chłodniczego. Upewnij się, czy urządzenie zostało prawidłowo podłączone do instalacji doprowadzania wody.
• Następnie podłącz urządzenie do odpowiedniego gniazdka sieciowego.
• Wciśnij przetącznik ON / OFF (1) znajdujący się na panelu sterowania, aby włączyć urządzenie.
• Urządzenie automatycznie pobierze wodę w celu czyszczenia elementów wewnętrznych, a następnie woda zostanie odprowadzona. Zapalą się 3 lampki sygnalizujące “✿” “ ” i beda migać przez ok. 30 sekund.
• Przełącznik ON / OFF (1) zostanie podświetlony na zielono. Urządzenie rozpocznie pracę.
• Proces wytwarzania kostek lodu jest całkowicie automatyczny i obejmuje przedstawione poniżej etapy: Pobranie wody ==> wytwarzanie kostek

lodu ==> wyrzut kostek lodu ==> przechowanie kostek lodu.
- Przesuń drzwi (4) i za pomocą łopatki (16) wyjmij lód.
- Gdy pojemnik na lód się zapetni, lampka sygnalizacyjna „zapali się na żótto i urządzenie automatycznie przerwie pracę.
- Po wyjęciu kostek lodu, urządzenie automatycznie wznowi ich wytwarzanie.
- Uwaga: Ze względów higienicznych, wyrzuć kostki lodu wytworzone w pierwszym cyklu po każdym uruchomieniu urządzenia. Nie używaj ich do schładzania napojów lub żywności.
- Jeśli doprowadzana ilość wody jest niewystarczająca, lampka sygnalizacyjna “” zapali się na żółto i urządzenie automatycznie wstrzyma pracę. Sprawdź podłączenie wody (przewód) do urządzenia.
- W przypadku jakichkolwiek błędów lub usterek, lampka sygnalizacyjna “zapali się na czerwono i urządzenie automatycznie wstrzyma pracę.
- W przypadku niekorzystania z urządzenia, wyłącz je wciskając przełącznik ON / OFF (1) i odłącz od źródła zasilania.

Uwaga:

• NIE WŁĄCZAJ ponownie urządzenia od razu po jego automatycznym wyłączeniu (ze względu na niewystarczający pobór wody, zapetnienie pojemnika na lód lub przerwę w zasilaniu). Przed po-nownym uruchomieniem odczekaj ok. 3-5 minut, aby nie uszkodzić sprężarki.
• Regularnie sprawdzaj podłączenie weża odprowadzającego i doprowadzającego wodę pod kątem ewentualnych wycieków lub rozlanej wody.

- Jeśli urządzenie nie jest eksploatowane przez dłuższy czas, odkręć ostone otworu odprowadzania wody (12) znajdującego się z tytu urządzenia. Wytrzyj zbiornik na wodę za pomocą suchej, czystej ściereczki.

Czyszczenie i konserwacja

Ostrzeżenie: Przed rozpoczęciem czyszczenia, naprawy lub konserwacji zawsze wyłącz urządzenie z gniazdka i odczekaj, aż ostygnie. Wszelkie czynności montażowe, konserwacyjne oraz naprawa urządzenia powinny być przeprowadzane przez wyłącznie przez wykwalifikowanych, upoważnionych techników.

Czyszczenie

• Umyj urządzenie po każdym użyciu i po dłuższym okresie wyłączenia z eksploatacji.
• Powierzchnie wewnętrzne i zewnętrzne urządzenia można czyścić przy pomocy wilgotnej ście-reczki z niewielką ilością detergentu.

• Do czyszczenia urządzenia nie używaj bezpośredniego strumienia wody, myjki parowej, ani nie zanurzaj całego urządzenia w wodzie.

• Skraplacz czyść co 2 - 3 miesiące.

• Do czyszczenia używaj wyłącznie miękkiej ściereczki - nigdy nie czyść urządzenia detergentami zawierającymi środki ścierne lub ściernymi myjkami ze względu na ryzyko uszkodzenia powierzchni.
• Po umyciu, wytrzyj i wypoleruj powierzchnię urządzenia miękką i suchą szmatką.

Konserwacja

- Okresowo sprawdzaj przewód zasilający pod kątem uszkodzeń, aby nie dopuścić do porażenia prądem. Nigdy nie korzystaj z urządzenia, jeśli przewód zasilający jest uszkodzony. Uszkodzony przewód powinien zostać niezwłocznie wymieniony przez wykwalifikowanego i autoryzowanego technika.

- Urządzenie powinno być naprawiane i konserwowane wyłącznie przez wykwalifikowanych techników z wykorzystaniem oryginalnych części zamiennych i akcesoriów. NIE próbuj samodzielnie naprawiać urządzenia.

Rozwiązywanie problemów

Jeśli urządzenie nie działa prawidłowo, zapoznaj się z poniższą tabelą w celu znalezienia prawidłowego rozwiązania. Jeśli nadal nie możesz rozwiązać problemu, skontaktuj się z dostawcą.

Problem Możliwa przyczyna Możliwe rozwiązanie
Urządzenie nie działa. • Urządzenie jest wyłączone.• Wtyczka nie jest prawidłowo podłączona do gniazdka sieciowego.		• Włączurządzenie.• Sprawdź, czy wtyczka jest prawidłowo podłączona do gniazdka sieciowego.
Sprężarka nie działa. • Niewystarczająca ilość pobieranej wody.• Pojemnik jest zapetniony kostkami lodu.		• Sprawdź podłączenie instalacji doprowadzania wody. Jeśli podłączenie jest prawidłowe, zresetuj urządzenie.• Wyjmij część lodu z pojemnika.
Sprężarka pracuje, jednak urządzenie nie wytwarza kostek lodu.	• Wyciek czynnika chłodniczego.• System chłodzący jest zablokowany.	• Skontaktuj się z dostawcą.
Zapalona lampka sygnali-zacyjna.	• Water shortage from the water supply system.• Water valve is damaged.• Tap water pressure is too slow.	• Sprawdź podłączenie instalacji doprowadzania wody. Jeśli podłączenie jest prawidłowe, zresetuj urządzenie.• Skontaktuj się z dostawcą w celu wymiany zaworu wody.• Upewnij się, czy ciśnienie pobiera-nej wody wynosi co najmniej 1kg/cm2.
Wskaźnik B jest zawsze włączony	Luz na mocowaniu zbiornika wody . Zbi-ornik wody nie jest ustawiony poziomo.	Dokręcić śruby do silnika (zbiornik wody)
	Urządzenie gradowe nie działa. Skontaktuj się z dostawcą.
	Silnik nie działa (zbiornik wody). • Sprawdzić podłączenie silnika.• Skontaktuj się z dostawcą.
Wskaźnik B miga 3 razy na 5 sek. Czujnik poziomu lodu nie działa. Skontaktuj się z dostawcą.
Wskaźnik B miga raz na 5 sek. Czujnik temperatury wody nie działa. Skontaktuj się z dostawcą.
Wskaźnik B miga 2 razy na 5 sek. Czujnik skraplacza nie działa. Skontaktuj się z dostawcą.
Kostka lodu nie mogła odpaść Luz	na elektrozaworze. Skontaktuj się z dostawcą.
	Czujnik temperatury wody jest uszkod-zony.	Skontaktuj się z dostawcą.
	Silnik nie działa (zbiornik wody). • Sprawdzić podłączenie silnika.• Skontaktuj się z dostawcą.
Kostka lodu nie jest przezro-czysta	Pompa przepływu wody jest uszkodzona.	• Sprawdzić przyłącze pompy wodnej.• Skontaktuj się z dostawcą.
	Filtr zbiornika wody jest zatkany.	Wyczyścić filtr.
Wyciek wody	• Rura wodna jest uszkodzona.• Ciśnienie na dopływie wody jest za wysokie.	• Wymienić rurę wodną.• Sprawdzić i zmniejszyć ciśnienie na dopływie wody.
Stojąca wody w magazynie kostek lodu	• Instalacja rury spustowej jest niżej niż poziomy poziom wody.• Rura spustowa jest zatkany.	• Ustawić wysokość rury spustowej.• Wymienić rurkę spustową.

Specyfikacja techniczna

Nr produktu 271773 271780
Napięcie robocze i częstotliwość 220-240V~ 50Hz
Znamionowy pobór mocy 210W 280W
Prąd znamionowy 1,9A 2,2A
Czynnik chłodniczy / ilość wtryskiwa-nego czynnika	R290 / 65g R290 / 85g
Klasa klimatyczna ST (18°C do 38°C)
Klasa ochronności Klasa I
Poziom hałasu < 60 dB (A)
Pojemność zbiornika na lód 26 kg / 24 godzin 50 kg / 24 godzin
Zbiornik na lód 7 kg
Waga netto (ok.) 28,1 kg	28,6 kg
Wymiary	398 x 546 x (H) 682 mm

Uwaga: Specyfikacja techniczna może ulec zmianie bez uprzedzenia.

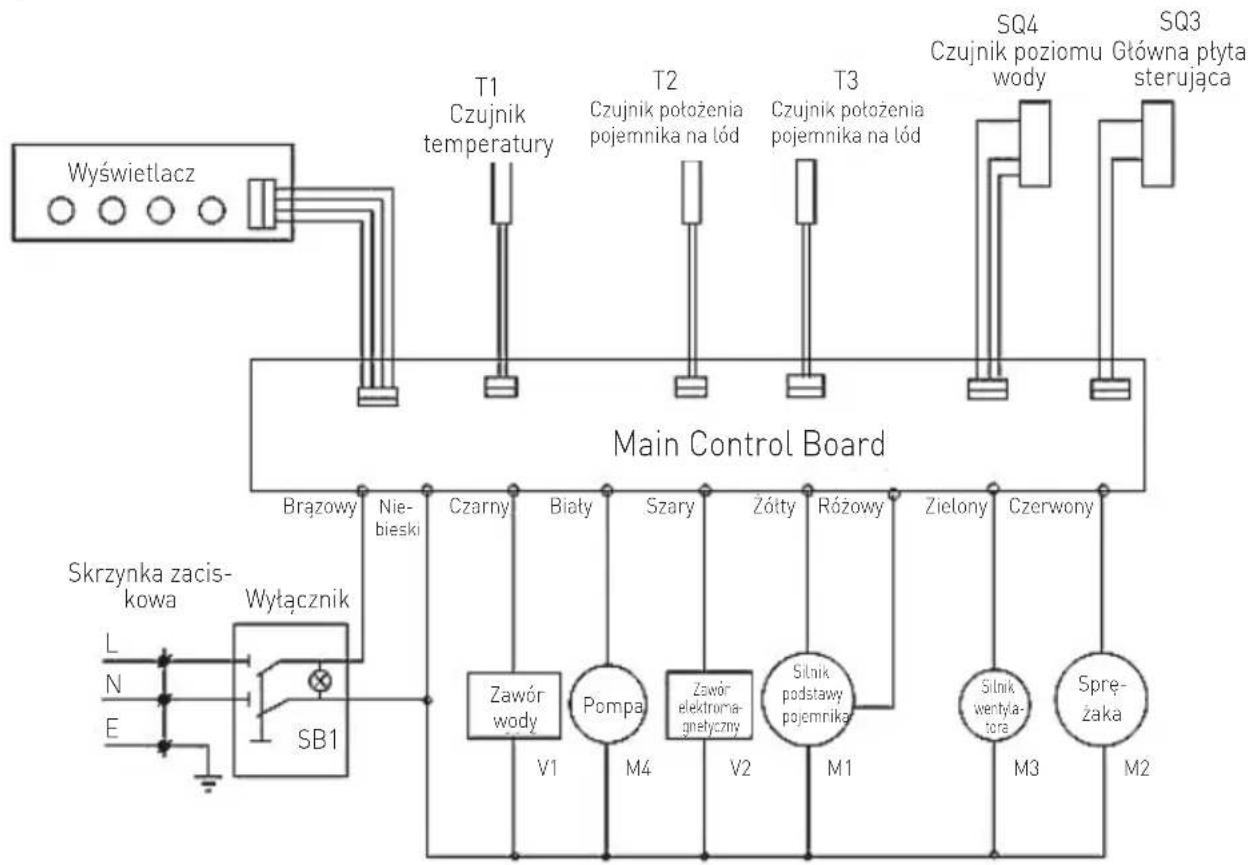

Schemat elektryczny (Nr produktu: 271773, 271780)

Gwarancja

Każda wada bądź usterka powodująca niewłaściwe funkcjonowanie urządzenia, która ujawni się w ciągu jednego roku od daty zakupu, zostanie bezpłatnie usunięta lub urządzenie zostanie wymienione na nowe, o ile było użytkowane i konserwowane zgodnie z instrukcją obsługi i nie było wykorzystywane w niewłaściwy sposób lub niezgodnie z przeznaczeniem. Postanowienie to w żadnej mierze nie narusza innych praw użytkownika wynikających z przepisów prawa. W przypadku zgłoszenia urzą-

dzenia do naprawy lub wymiany w ramach gwarancji należy podać miejsce i datę zakupu urządzenia i dotączyć dowód zakupu (np. paragon).

Zgodnie z naszą polityką ciągłego doskonalenia wyrobów zastrzegamy sobie prawo do wprowadzania bez uprzedzenia zmian w wyrobie, opakowaniu oraz danych technicznych podawanych w dokumentacji.

Wycofanie z użytkowania i ochrona środowiska Pamiętaj!

Nie wyrzucaj zużytego sprzętu łącznie z innymi odpadami

Nie demontuj zużytych urządzeń zawierających niebezpieczne składniki na własną rękę!

Grożą Ci za to kary grzywny!

Po zakończeniu eksploatacji produktu nie wolno gromadzić razem z odpadami komunalnymi, tylko należy odstawić do punktu odbioru odpadów elektrycznych i elektronicznych. Użytkownik ponosi odpowiedzialność za przekazanie wycofanego z użytkowania urządzenia do punktu gospodarowania odpadami. Nieprzestrzeganie tej zasady może być karane zgodnie z lokalnie obowiązującymi przepisami dotyczącymi gospodarowania odpadami. Jeśli urządzenie wycofane z użytkowania jest poprawnie odebrane jako osobny odpad, może zostać przetworzone i zutylizowane w sposób przyjazny dla środowiska, co zmniejsza negatywny wpływ na środowisko i zdrowie ludzi. Aby uzyskać więcej informacji dotyczących dostępnych usług w zakresie odbioru odpadów, należy skontaktować się z lokalną firmą odbierającą odpady.

Symbol przekreślonego kosza na śmieci oznacza, że tego produktu nie wolno wyrzucać do zwykłych pojemników na odpady.

Zużyte urządzenia elektryczne i elektronicznie mogą zawierać niebezpieczne składniki np. rtęć, ołów, kadm lub freon. Jeśli tego typu substancje przedostaną się w sposób niekontrolowany do środowiska, spowodują skażenie wody i gleby, a także wpłyną niekorzystnie na zdrowie ludzi i zwierząt.

Właściwe postępowanie ze zużytnym sprzętem zapobiega potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia.

Jednocześnie oszczędzamy naturalne zasoby naszej Ziemi wykorzystując powtórnie surowce uzyskane z przetwarzania sprzętu.

Cher client,
