271773 - Macchina del ghiaccio Arktic - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina per ghiaccio
Marca	Arktic
Modello	271773
Dimensioni (L x P x A)	398 x 546 x 682 mm
Peso netto	28,1 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Consumo nominale	210 W
Corrente nominale	1,9 A
Refrigerante	R290 (65 g)
Produzione di ghiaccio	26 kg / 24 h
Capacità del cestello per ghiaccio	7 kg
Classe climatica	ST (da 18 °C a 38 °C)
Classe di protezione	Classe I
Livello sonoro	< 60 dB(A)
Pressione acqua in ingresso	da 1 a 8 kg/cm²
Accessori inclusi	Tubo di alimentazione acqua, tubo di scarico, 2 guarnizioni di tenuta, paletta per ghiaccio
Funzioni principali	Produzione automatica di cubetti di ghiaccio, arresto automatico quando il cestello è pieno o il livello dell'acqua è basso, rilevamento guasti
Manutenzione e pulizia	Pulizia dopo ogni utilizzo con un panno morbido e acqua tiepida; condensa da pulire ogni 2-3 mesi; non immergere
Sicurezza	Arresto automatico in caso di errore, rilevamento cestello pieno e basso livello d'acqua, refrigerante infiammabile R290
Garanzia	12 mesi

Domande frequenti - 271773 Arktic

Come installare la mia macchina per ghiaccio Arktic 271773?

Posizionare l'apparecchio su una superficie piana e stabile, al riparo dal sole e da fonti di calore. Lasciare uno spazio libero di almeno 15 cm intorno per la ventilazione. Collegare il tubo di alimentazione dell'acqua a un rubinetto di acqua fredda potabile (pressione 1-8 kg/cm²) e il tubo di scarico a uno scarico o serbatoio. Collegare l'apparecchio a una presa con messa a terra.

Come avviare la produzione di cubetti di ghiaccio?

Dopo aver collegato acqua ed elettricità, premere il pulsante ON/OFF (verde). L'apparecchio esegue un ciclo di pulizia automatica (circa 30 secondi), quindi inizia la produzione. La spia verde si accende. Gettare i primi cubetti di ghiaccio prodotti per motivi igienici.

Cosa fare se la spia rossa si accende?

La spia rossa indica un errore. Consultare la sezione di risoluzione dei problemi del manuale. Le cause possibili includono: livello dell'acqua insufficiente, cestello pieno, problema del sensore o perdita di refrigerante. Verificare i collegamenti dell'acqua, svuotare il cestello o contattare il fornitore.

Come pulire la mia macchina per ghiaccio?

Prima di qualsiasi pulizia, spegnere e scollegare l'apparecchio. Pulire le superfici interne ed esterne con un panno morbido inumidito con acqua tiepida e un po' di detergente delicato. Non utilizzare getti d'acqua o pulitori a vapore. Pulire il condensatore ogni 2-3 mesi con un panno morbido.

Perché la mia macchina non produce cubetti di ghiaccio?

Controllare prima che l'apparecchio sia acceso e che il cestello non sia pieno. Assicurarsi che l'alimentazione idrica sia aperta e che la pressione sia sufficiente (1-8 kg/cm²). Se il compressore funziona ma non produce ghiaccio, potrebbe esserci una perdita di refrigerante o un blocco; contattare il fornitore.

Cosa significa la spia gialla accesa?

La spia gialla ha due significati: se la spia 'cestello pieno' è accesa, il cestello del ghiaccio è pieno e l'apparecchio si arresta automaticamente. Se la spia 'basso livello d'acqua' è accesa, l'alimentazione dell'acqua è insufficiente; verificare il collegamento dell'acqua e la pressione.

Posso utilizzare un adattatore o una prolunga?

È sconsigliato l'uso di adattatori o prolunghe. Collegare direttamente l'apparecchio a una presa con messa a terra. Se necessario, utilizzare una prolunga adatta alla potenza (210 W) e assicurarsi che non presenti rischio di inciampo.

Quanto tempo ci vuole per produrre cubetti di ghiaccio?

Il tempo di produzione dipende dalla temperatura ambiente e dalla temperatura dell'acqua. Generalmente, il primo ciclo può richiedere 30-60 minuti. I cicli successivi sono più veloci. La produzione è di 26 kg per 24 ore.

Come mantenere l'apparecchio in caso di inutilizzo prolungato?

Scollegare l'apparecchio e svuotare il cestello del ghiaccio. Svitare il coperchio del foro di scarico sul retro per drenare l'acqua rimanente. Asciugare l'interno con un panno asciutto. Riporre l'apparecchio in un luogo asciutto e al riparo dal gelo.

Cosa fare in caso di perdita d'acqua?

Verificare il collegamento del tubo di alimentazione e di scarico. Se il tubo è danneggiato, sostituirlo. Assicurarsi che la pressione dell'acqua in ingresso non superi 8 kg/cm². Se la perdita persiste, contattare il fornitore.

MANUALE UTENTE 271773 Arktic

Prima di utilizzare l'apparecchio in funzione leggere attentamente le istruzioni per l'uso.

Conservare queste istruzioni insieme all'apparecchio.

Solo per uso interno.

Grazie per aver acquistato questo apparecchio Arktic. Leggere attentamente questo manuale, prestando particolare attenzione alle norme di sicurezza descritte di seguito, prima di installare e utilizzare questo apparecchio per la prima volta.

Norme di sicurezza

• Questo apparecchio è destinato al buffet e all'uso domestico.
• Utilizzare l'apparecchio solo per lo scopo previsto per il quale è stato progettato come descritto nel presente manuale.
• Il produttore non è responsabile per eventuali danni causati da un funzionamento scorretto e da un uso improprio.
• Tenere l'apparecchio e la spina elettrica lontano da acqua e altri liquidi. Nel caso in cui l'apparecchio cada in acqua, rimuovere immediatamente la spina di alimentazione dalla presa. Non utilizzare l'apparecchio fino a quando non è stato controllato da un tecnico certificato. Il mancato rispetto di queste istruzioni causerà rischi pericolosi per la vita.
• Non tentare mai di aprire l'alloggiamento dell'apparecchio da soli.
• Non inserire oggetti nell'alloggiamento dell'apparecchio.
• Non toccare la spina con le mani bagnate o umide.
  • PERICOLO DI SCOSSE ELETTRICHE! Non tentare di riparare l'apparecchio da solo, le riparazioni devono essere eseguite solo da personale qualificato.
• Non utilizzare mai un apparecchio danneggiato! Quando è danneggiato, scollegare l'apparecchio dalla presa e contattare il rivenditore.
• AVVERTIMENTO! Non immergere le parti elettriche dell'apparecchio in acqua o altri liquidi.
• Non tenere mai l'apparecchio sotto l'acqua corrente.
• Controllare regolarmente la spina e il cavo di alimentazione per eventuali danni. Se danneggiato, deve essere sostituito da un agente di servizio o da una persona altrettanto qualificata al fine di evitare pericoli o lesioni.
• Assicurarsi che il cavo non entri in contatto con oggetti appuntiti o caldi e tenerlo lontano dal fuoco aperto. Non tirare mai il cavo di alimentazione per scollegarlo dalla presa, staccare sempre la spina.
• Assicurarsi che il cavo di alimentazione e/o la prolunga non causino rischi di inciampare.
• Non lasciare mai l'apparecchio incustodito durante l'uso.
• AVVERTIMENTO! Finché la spina si trova nella presa, l'apparecchio è collegato alla fonte di alimentazione.
• Spegnere l'apparecchio prima di scollegarlo dalla presa.
• Collegare la spina di alimentazione a una presa elettrica facilmente accessibile in modo che in caso di emergenza l'apparecchio possa essere scollegato immediatamente.
  • Non portare mai l'apparecchio con il cavo.
• Non utilizzare dispositivi aggiuntivi non forniti insieme all'apparecchio.

• Collegare l'apparecchio a una presa elettrica solo con la tensione e la frequenza indicati sull'etichetta dell'apparecchio.

• Non utilizzare mai accessori diversi da quelli consigliati dal produttore. In caso contrario, potrebbe comportare un rischio per la sicurezza dell'utente e danneggiare l'apparecchio. Utilizzare solo parti e accessori originali.

• Questo apparecchio non deve essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che hanno una mancanza di esperienza e conoscenze.
• Questo apparecchio non deve, in nessun caso, essere utilizzato dai bambini.
• Tenere l'apparecchio e il suo cavo di alimentazione fuori dalla portata dei bambini.
• ATTENZIONE: spegnere SEMPRE l'apparecchio e scollegarlo dalla presa di corrente prima della pulizia, della manutenzione o della conservazione.

Norme speciali di sicurezza

• Questo dispositivo è destinato solo alla produzione di cubetti di ghiaccio. L'uso del dispositivo per qualsiasi altro scopo può causare danni o lesioni.
• Utilizzare il dispositivo solo in conformità con queste istruzioni.
  ATTENZIONE! PERICOLO DI INCENDIO! Il refrigerante utilizzato nel dispositivo è R290. È un refrigerante infiammabile rispettoso dell'ambiente. Anche se il refrigerante è infiammabile, non è dannoso per lo strato di ozono e non ha alcun impatto sull'effetto serra. Però, l'uso di questo refrigerante provoca un leggero aumento del livello di rumore emesso dal dispositivo. Oltre al rumore generato dal compressore l'utente può sentire anche il rumore causato dal flusso di refrigerante. Il fenomeno sopra descritto non può essere evitato e non ha alcun effetto negativo sul funzionamento del dispositivo. Durante il trasporto e il posizionamento del dispositivo, si deve prestare particolare attenzione a non danneggiare alcuna parte del sistema di refrigerazione. La perdita di refrigerante può causare danni agli occhi.
• Non posizionare l'apparecchio su fonti di calore (fornello a gas, elettrico, grill ecc.). Evitare di tenere l'apparecchio vicino a fiamme libere. Il dispositivo deve trovarsi su una superficie piana, stabile, pulita, asciutta e resistente ad alte temperature.
• Il dispositivo non è progettato per essere utilizzato con timer esterno o telecomando separato.
• AVVERTENZA: Non coprire le aperture di ventilazione dell'apparecchio.
• AVVERTENZA: Non utilizzare dispositivi meccanici o strumenti diversi da quelli consigliati dal fabbricante per accelerare il processo di scongelamento.
• AVVERTENZA: Prestare attenzione a non danneggiare il circuito del refrigerante.
• AVVERTENZA: collegare solo a una fonte d'acqua portatile.
• Non conservare sostanze esplosive, come contenitori di aerosol, con gas infiammabile nel dispositivo.

- Mantenere uno spazio di almeno 15 centimetri attorno al dispositivo per garantire la ventilazione durante l'uso.

- Non colpire con gli strumenti duri nella superficie esterna del dispositivo. Non pulire il dispositivo con un getto d'acqua sotto pressione o un pulitore a vapore, non risciacquare il dispositivo con acqua per evitare qualsiasi l'inumidimento o l'umidità del dispositivo, e il rischio di scosse elettriche.

• Non esporre alla luce solare diretta. Evitare urti meccanici e vibrazioni.
• Spostare sempre o trasportare il dispositivo in posizione verticale per evitare qualsiasi danno.
• ATTENZIONE! Far passare e proteggere il cavo di alimentazione per evitare di strappare accidentalmente o per evitare il contatto con la superficie riscaldata.
• Non pulire o posizionare il dispositivo in un luogo di conservazione se non si è completa mente raffreddato.
• Le parti del dispositivo non possono essere lavati in lavastoviglie.

Destinazione del dispositivo

• Questo apparecchio è destinato al buffet e all'uso domestico.
• Questo dispositivo è destinato solo alla produzione di cubetti di ghiaccio. L'uso del dispositivo per qualsiasi altro scopo può causare danni o lesioni.

Installazione di messa a terra

Questo apparecchio è classificato come classe di protezione I e deve essere collegato a un terreno di protezione. La messa a terra riduce il rischio di scosse elettriche fornendo un filo di fuga per la corrente elettrica. Questo apparecchio è dotato di - L'uso del dispositivo per qualsiasi altro scopo sarà considerato un uso improprio. L'utente sarà l'unico responsabile per l'uso scorretto del dispositivo.

un cavo di alimentazione che ha un cavo di messa a terra e una spina messa a terra. La spina deve essere collegata a una presa correttamente installata e messa a terra.

Prima del primo uso

• Controllare il perfetto funzionamento del dispositivo. In caso di malfunzionamento, mettersi immediatamente in contatto con il proprio fornitore e NON usare, assolutamente, il dispositivo.
• Rimuovere il materiale d'imballaggio e l'eventuale pellicola protettiva.
• Pulire il dispositivo con acqua tiepida ed un soffice panno.
• Se non diversamente specificato, posizionare il dispositivo su una superficie piana e stabile.
• Lasciare ampio spazio libero intorno al dispositivo per garantire una ventilazione adeguata.

• Posizionare il dispositivo in modo da avere sempre un buon accesso alla spina.

• Assicurarsi che il dispositivo è dotato di un contenitore del ghiaccio e una paletta per il ghiaccio, in caso di mancanza contattare immediatamente il fornitore.

• Pulire il dispositivo all'interno con acqua tiepida ed un soffice panno.
• Pulire il contenitore del ghiaccio.
• Non esporre il dispositivo alla luce solare diretta o collocarlo vicino a una fonte di calore.
• Non utilizzare il dispositivo entro 24 ore dal giorno in cui è stato trasportato o spostato in un'altra posizione.
• Conservare la confezione se si intende riporre l'elettrodomestico in futuro.

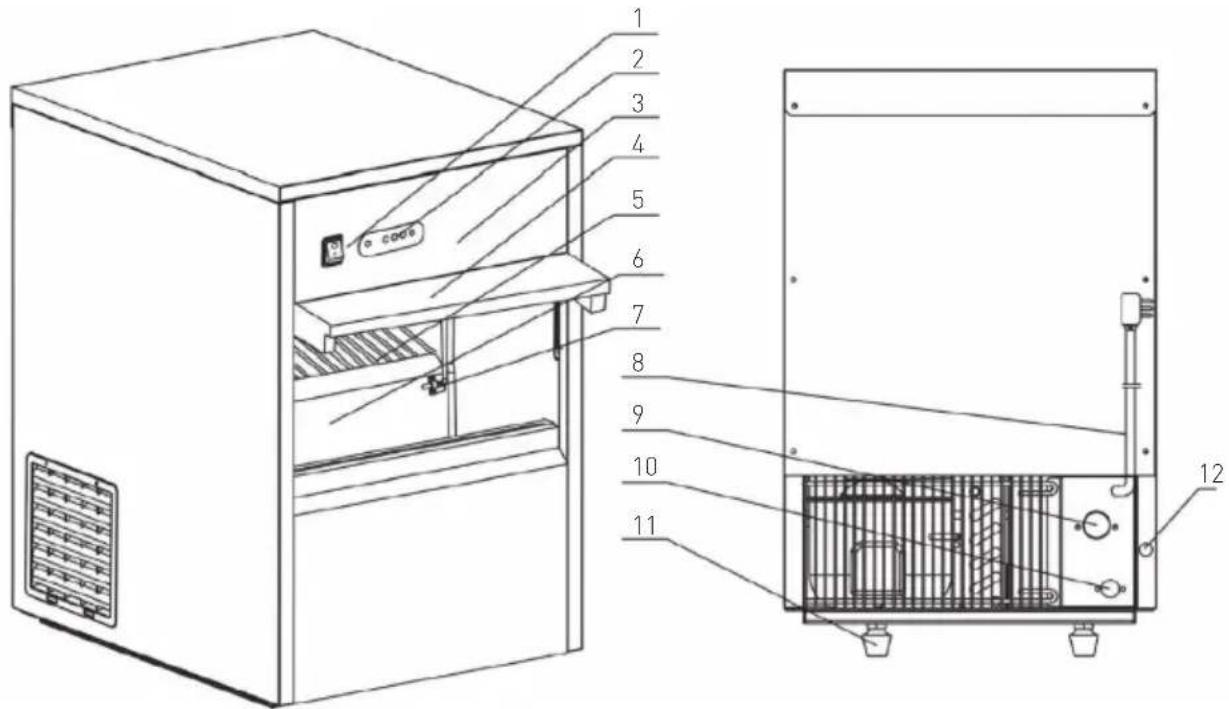

Parti principali del dispositivo

1. Interruttore ON/OFF con una spia integrata (ver-de)
2. Display con le spie per diverse funzioni
3. Pannello frontale
4. Porta scorrevole
5. Ripiano per ghiaccio

6. Contenitore per il ghiaccio

7. Sensore di riempimento del contenitore per il ghiaccio

8. Cavo di alimentazione
9. Connessione dell'acqua
10. Apertura del tubo di scarico
11. Piedini
12. Copertura dell'apertura di scarico

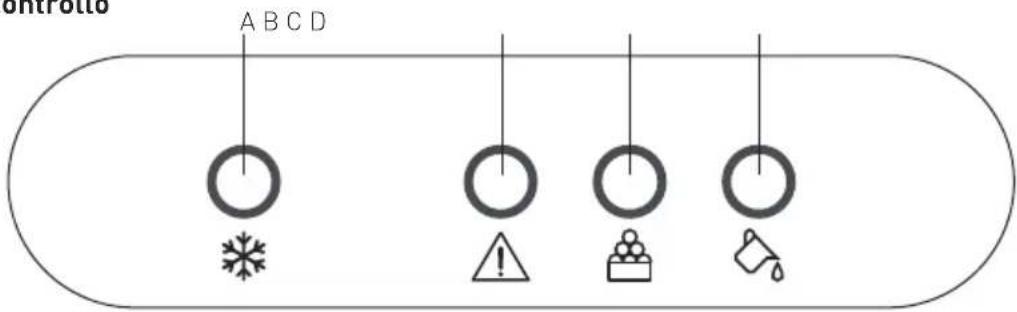

Pannello di controllo

A). ✿Spia di funzionamento del dispositivo (ver-de)

B). Spia di errore (rossa)

C). Spia di riempimento del contenitore (gialla)
D). Spia di basso livello dell'acqua (gialla)

Accessori

1. Tubo di alimentazione dell'acqua

2. Tubo di scarico dell'acqua

3. Rondelle di tenuta supplementari x 2

4. Paletta per il ghiaccio

Assemblaggio del dispositivo

Avvertenza: tutti i lavori di installazione, manutenzione e riparazione devono essere eseguiti da tecnici qualificati e autorizzati.

• Controllare il perfetto funzionamento del dispositivo. In caso di malfunzionamento, mettersi immediatamente in contatto con il proprio fornitore e NON usare, assolutamente, il dispositivo.
• Controllare che tutti gli accessori, cioè i tubi di alimentazione e di scarico dell'acqua, 2 rondelle di tenuta supplementari e la paletta per il ghiaccio siano inclusi nel dispositivo.
• Rimuovere il materiale d'imballaggio e l'eventuale pellicola protettiva.

• Posizionare il dispositivo su una superficie orizzontale, stabile e sicura che possa sopportare il peso del dispositivo, tenendo conto del peso dei cubetti di ghiaccio.

• Evitare di esporre il dispositivo alla luce diretta del sole o posizionarlo vicino a una fonte di calore come un fornello, un forno, ecc.

• Assicurarsi che sia mantenuto uno spazio libero di 15 cm intorno al dispositivo per una corretta ventilazione.
• Collocare il dispositivo in un luogo in cui sia garantito un facile accesso alla spina, consentendo la disconnessione rapida dalla presa se necessario.
• Collocare il dispositivo vicino alla connessione dell'acqua.

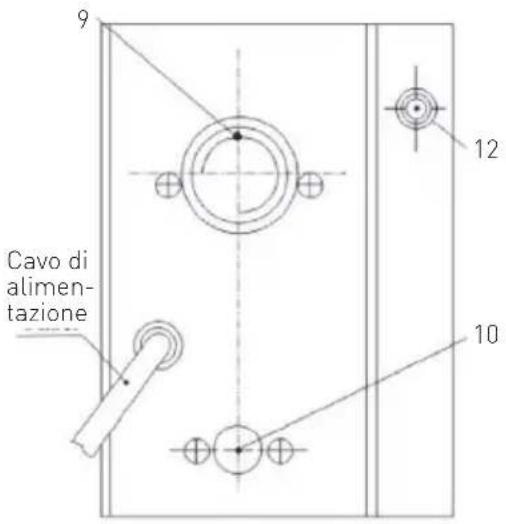

Collegamento alla connessione dell'acqua

Avvertenza: collegare il dispositivo solo a una presa dell'acqua potabile fredda. In caso contrario, è necessario installare un sistema di depurazione dell'acqua o un filtro prima di avviare il dispositivo.

• Collegare un'estremità del tubo di collegamento dell'acqua (13) al giunto a vite da 3/4 "per collegare l'alimentazione di acqua potabile. Quindi collegare l'altra estremità del cavo al retro del dispositivo (9) serrandolo in senso orario. Prima del collegamento, posizionare le rondelle di tenuta (15) su entrambi i lati del cavo.
• Quindi collegare il tubo di scarico dell'acqua (14) all'apertura di scarico situata sul retro del dispositivo (10) utilizzando un anello di gomma. Collegare l'altra estremità del tubo di scarico alla fognatura/ al contenitore dell'acqua. Lo scarico della fognatura / del contenitore dell'acqua deve essere posizionato più in basso rispetto al dispositivo, in modo che l'acqua possa scorrere liberamente.

Nota: Intervallo di pressione dell'acqua in ingresso: 1-8 kg/cm². Se la pressione dell'acqua è superiore, è necessario installare un riduttore di pressione.

Funzionamento

• Prima del primo uso pulire le superficie interne e esterne con acqua tiepida ed un soffice panno.
• Collocare il dispositivo in un'area ben ventilata, lasciando almeno 150 mm intorno al dispositivo per garantire la ventilazione adeguata.
• Lasciare il dispositivo per circa un'ora per distribuire e stabilizzare correttamente il refrigerante. Assicurarsi che il dispositivo sia correttamente collegato al sistema di alimentazione dell'acqua.
• Quindi collegare il dispositivo a una presa di corrente adeguata.
• Premere l'interruttore ON / OFF (1) sul pannello di controllo per accendere il dispositivo.
• Il dispositivo attirerà automaticamente l'acqua per pulire i componenti interni e quindi l'acqua si scaricherà. Tre spie si illumineranno “✿” 🔊 ” i “✿” e lampeggeranno per circa 30 secondi.
• L'interruttore ON / OFF (1) sarà illuminato in verde. Il dispositivo inizierà a funzionare.
• Il processo di produzione dei cubetti di ghiaccio è completamente automatico e include i seguenti passaggi: Prelievo di acqua==> produzione di cubetti di ghiaccio ==> evacuazione dei cubetti di ghiaccio==> conservazione dei cubetti di ghiaccio.
• Far scorrere la porta (4) e rimuovere il ghiaccio con una spatola (16).
• Quando il contenitore del ghiaccio è pieno, la spia "si illumina in giallo e il dispositivo si arresta automaticamente.

• Dopo aver rimosso i cubetti di ghiaccio, il dispositivo riprende automaticamente la produzione.

• Nota: per ragioni igieniche, smaltire i cubetti di ghiaccio prodotti nel primo ciclo dopo ogni avvio del dispositivo. Non usarli per raffreddare bevan-de o cibo.

• Se la quantità di acqua erogata è insufficiente, la spia “si illuminerà in giallo e il dispositivo si arresta automaticamente. Controllare il collegamento dell'acqua (cavo) al dispositivo.
• In caso di qualsiasi errore o guasto la spia "! " si illuminerà in rosso e il dispositivo si arresta automaticamente.
• Se non si utilizza il dispositivo, spegnerlo pre-mendo l'interruttore ON / OFF (1) e scollegarlo dalla fonte di alimentazione.

Nota:

• NON ACCENDERE di nuovo il dispositivo dopo l'arresto automatico (a causa di un consumo di acqua insufficiente, riempimento del contenitore del ghiaccio o interruzione dell'alimentazione elettrica). Attendere circa 3-5 minuti prima di riavviarlo, in modo da non danneggiare il compressore.
• Controllare regolarmente il collegamento del tubo di scarico e del tubo dell'acqua per eventuali perdite o versamenti d'acqua.
• Se il dispositivo non viene utilizzato per un lungo periodo, svitare il coperchio dell'apertura di scarico dell'acqua (12) sul retro del dispositivo. Pulire il contenitore dell'acqua con un panno asciutto e pulito.

Pulizia e manutenzione

Avvertenza: prima di pulire, riparare o eseguire la manutenzione, spegnere sempre l'apparecchio e lasciarlo raffreddare. Tutti i lavori di installazione, manutenzione e riparazione devono essere eseguiti esclusivamente da tecnici qualificati e autorizzati.

Pulizia

• Lavare il dispositivo dopo ogni utilizzo e dopo un periodo più lungo durante il quale non è utilizzato.
• Pulire la superficie interne e esterne del dispositivo con un panno umido o una spugna, con una piccola quantità di soluzione detergente delicata.

• Non utilizzare un getto d'acqua diretto, un getto di vapore o non immergere l'intero dispositivo in acqua per durante la pulizia.

• Pulire il condensatore ogni 2 - 3 mesi.

• Usare solo un panno morbido per la pulizia - non pulire mai il dispositivo con detergenti contenenti agenti abrasivi o con spugne abrasivi a causa del rischio di danneggiare la superficie.
• Dopo la pulizia, pulire e lucidare la superficie del dispositivo con un panno morbido e asciutto.

Manutenzione

- Controllare periodicamente che il cavo di alimentazione non sia danneggiato per evitare scosse elettriche. Non utilizzare mai il dispositivo se il cavo di alimentazione è danneggiato. Un cavo danneggiato deve essere sostituito immediatamente da un tecnico qualificato e autorizzato.

- L'apparecchio deve essere riparato e mantenu-to unicamente da tecnici qualificati e utilizzando pezzi di ricambio e accessori originali. NON provare a riparare l'apparecchio da soli.

Risoluzione dei problemi

Se l'apparecchio non funziona correttamente, leggere la tabella qui sotto per trovare la soluzione corretta. Se non è possibile risolvere il problema, contattare il rivenditore.

Problema Causa possibile Soluzione possibile
Il dispositivo non funziona. • Il dispositivo è spento.La spina non è collegata correttamente alla presa di corrente.		• Accendere il dispositivo.• Controllare che la spina sia correttamente collegata alla presa di corrente.
Il compressore non funziona. • La quantità di acqua prelevata non è sufficiente.Il contenitore è pieno di cubetti di ghiaccio.		• Controllare il collegamento del sistema di alimentazione dell'acqua. Se la connessione è corretta, ripristinare il dispositivo.• Ritirare una parte del ghiaccio dal contenitore.
Il compressore funziona, ma il dispositivo non produce i cubetti di ghiaccio.	• Perdita di refrigerante.Il sistema di raffreddamento è bloccato.	• Contattare il fornitore.
La spia di controllo è illuminata	• La quantità di acqua prelevata non è sufficiente.Valvola dell'acqua difettosa.La pressione dell'acqua prelevata è troppo bassa.	• Controllare il collegamento del sistema di alimentazione dell'acqua. Se la connessione è corretta, ripristinare il dispositivo.• Contattare il fornitore per sostituire la valvola dell'acqua• Controllare se la pressione dell'acqua è almeno di 1kg/cm^2 .
La spia B è sempre accesa Il serbatoio dell'acqua è allentato e non è orizzontale.		Serrare le viti al motore (serbatoio dell'acqua)
		Il dispositivo per il ghiaccio tritato non funziona.
		Il motore (serbatoio dell'acqua) non funziona.
La spia B si accende 3 volte ogni 5 secondi	Il sensore di livello del ghiaccio non funziona.	Contattare il fornitore.
La spia B si accende una volte ogni 5 secondi	Il sensore della temperatura dell'acqua non funziona.	Contattare il fornitore.
La spia B si accende 2 volte ogni 5 secondi	Il sensore di condensa non funziona. Contattare il fornitore.
Il cubetto di ghiaccio non riesce ad uscire	Il collegamento della valvola elettromagnetica è allentato.	Contattare il fornitore.
	Il sensore della temperatura dell'acqua è difettoso.	Contattare il fornitore.
	Il motore (serbatoio dell'acqua) non funziona.	• Verificare il collegamento del motore.• Contattare il fornitore.
Il cubetto di ghiaccio non è trasparente	La pompa di erogazione dell'acqua è difettosa.	• Controllare il collegamento della pompa dell'acqua• Contattare il fornitore.
	Il filtro del serbatoio dell'acqua è otturato.	Pulire il filtro.
Perdita d'acqua • Il tubo dell'acqua	è danneggiato.• La pressione dell'acqua in ingresso è troppo alta.	• Sostituire il tubo dell'acqua.• Controllare e ridurre la pressione in ingresso dell'acqua.
Acqua stagnante all'interno del magazzino dei cubetti di ghiaccio	• L'installazione del tubo di scarico e a livello inferiore rispetto al livello orizzontale dell'acqua.• Il tubo di scarico è occluso.	• Regolare l'altezza del tubo di scarico.• Sostituire il tubo di scarico.

Specifiche tecniche

Prodotto numero 271773 271780
Tensione e frequenza 220-240V~ 50Hz
Consumo di energia nominale 210W 280W
Corrente nominale 1,9A 2,2A
Refrigerante / quantità di refrigerante R290 / 65g R290 / 85g
Classe climatica ST (18°C to 38°C)
Classe di protezione Classe I
Livello di rumore	< 60 dB (A)
Capacità del contenitore del ghiaccio	26 kg / 24hr	50 kg / 24 hr
Contenitore di ghiaccio	7 kg
Peso netto (circa):	28,1 kg	28,6 kg
Dimensioni	398 x 546 x (H) 682 mm

Nota: Le specifiche tecniche sono soggette a modifiche senza preavviso.

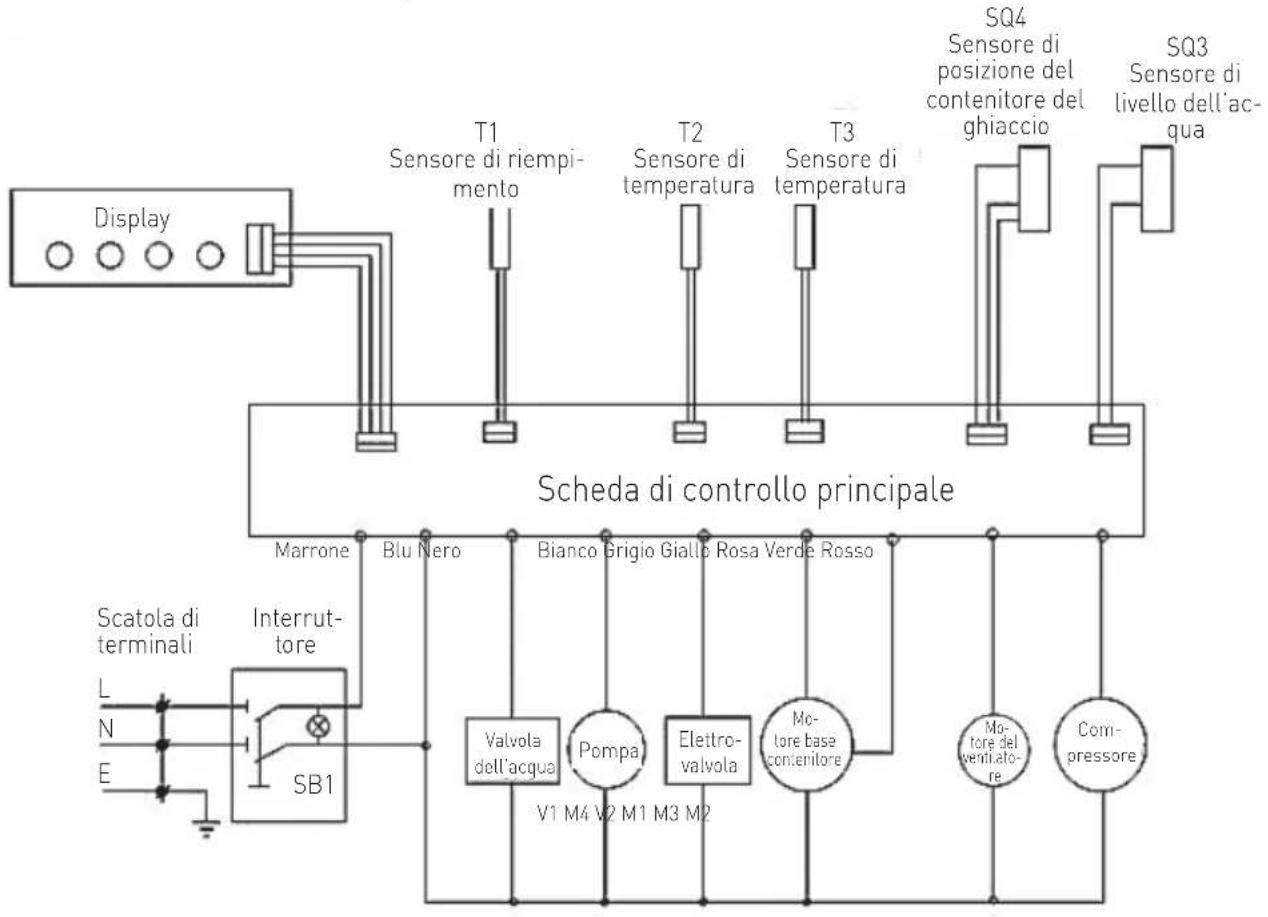

Schema elettrico (Prodotto 271773, 271780)

Garanzia

Qualsiasi difetto che influenza la funzionalità del dispositivo che compaia entro un anno dall'acquisto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modificati. Nel caso in cui l'intervento di manutenzione o sostituzione sia previsto nel periodo di validità della garanzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino.

In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modificare il prodotto, l'imballo e le specifiche di documentazione, senza notifica alcuna.

Smaltimento e protezione dell'ambiente

In caso di ritiro dell'apparecchiatura dal funzionamento il prodotto non può essere smaltito con altri rifiuti domestici. L'utente è responsabile della consegna dell'attrezzatura al punto di raccolta appropriato per l'attrezzatura usata. Il mancato rispetto delle disposizioni sopramenzionate può comportare l'imposizione di sanzioni in conformità con le normative vigenti in materia di smaltimento dei rifiuti. La raccolta e il riciclaggio selettivi di attrezzature usate contribuiscono alla conservazione delle risorse naturali e garantiscono il riciclaggio in modo tale da non nuocere alla salute e all'ambiente.

Per ulteriori informazioni sui luoghi di smaltimento delle apparecchiature usate per il riciclaggio, contattare la società locale di raccolta dei rifiuti. Il produttore e l'importatore non sono responsabili per il riciclaggio e il trattamento dei rifiuti in modo ecologico, sia direttamente che nel quadro del sistema pubblico.

Stimate client,
