271773 - Mașină de gheață Arktic - Manual de utilizare gratuit

Tipul produsului	Aparat de gheață
Marcă	Arktic
Model	271773
Dimensiuni (L x P x Î)	398 x 546 x 682 mm
Greutate netă	28,1 kg
Alimentare electrică	220-240 V ~ 50 Hz
Consum nominal	210 W
Curent nominal	1,9 A
Agent frigorific	R290 (65 g)
Producție de gheață	26 kg / 24 h
Capacitatea coșului de gheață	7 kg
Clasă climatică	ST (18 °C la 38 °C)
Clasă de protecție	Clasa I
Nivel sonor	< 60 dB(A)
Presiunea apei de intrare	1 la 8 kg/cm²
Accesorii incluse	Furtun de alimentare apă, furtun de evacuare, 2 șaibe de etanșare, lingură pentru gheață
Funcții principale	Producție automată de cuburi de gheață, oprire automată când coșul este plin sau nivelul apei este scăzut, detectare defecțiuni
Întreținere și curățare	Curățare după fiecare utilizare cu o cârpă moale și apă călduță; condensator de curățat la fiecare 2-3 luni; nu se scufundă
Siguranță	Oprire automată în caz de eroare, detectare coș plin și nivel scăzut al apei, agent frigorific inflamabil R290
Garanție	12 luni

Întrebări frecvente - 271773 Arktic

Cum instalez aparatul meu de gheață Arktic 271773?

Așezați aparatul pe o suprafață plană și stabilă, ferit de soare și surse de căldură. Lăsați un spațiu liber de cel puțin 15 cm în jur pentru ventilare. Conectați furtunul de alimentare cu apă la o sursă de apă rece potabilă (presiune 1-8 kg/cm²) și furtunul de evacuare la o canalizare sau rezervor. Conectați aparatul la o priză cu împământare.

Cum pornesc producția de gheață?

După conectarea apei și a electricității, apăsați butonul ON/OFF (verde). Aparatul efectuează un ciclu automat de curățare (aproximativ 30 de secunde), apoi începe producția. Indicatorul verde se aprinde. Aruncați primele cuburi de gheață produse din motive de igienă.

Ce trebuie să fac dacă se aprinde indicatorul roșu?

Indicatorul roșu indică o eroare. Consultați secțiunea de depanare a manualului. Cauzele posibile includ: nivel insuficient al apei, coș plin, problemă a senzorului sau scurgere de agent frigorific. Verificați conexiunile de apă, goliți coșul sau contactați furnizorul.

Cum curăț aparatul meu de gheață?

Înainte de orice curățare, opriți și deconectați aparatul. Curățați suprafețele interioare și exterioare cu o cârpă moale umezită cu apă călduță și puțin detergent delicat. Nu folosiți jet de apă sau aparat de curățat cu abur. Curățați condensatorul la fiecare 2-3 luni cu o cârpă moale.

De ce nu produce aparatul meu gheață?

Verificați mai întâi dacă aparatul este pornit și că coșul nu este plin. Asigurați-vă că alimentarea cu apă este deschisă și că presiunea este suficientă (1-8 kg/cm²). Dacă compresorul funcționează dar nu produce gheață, poate exista o scurgere de agent frigorific sau un blocaj; contactați furnizorul.

Ce înseamnă indicatorul galben aprins?

Indicatorul galben are două semnificații: dacă martorul 'coș plin' este aprins, coșul de gheață este umplut și aparatul se oprește automat. Dacă martorul 'nivel scăzut al apei' este aprins, alimentarea cu apă este insuficientă; verificați conexiunea de apă și presiunea.

Pot folosi un adaptor sau un prelungitor?

Nu se recomandă utilizarea adaptoarelor sau prelungitoarelor. Conectați direct aparatul la o priză cu împământare. Dacă este necesar, utilizați un prelungitor adaptat puterii (210 W) și asigurați-vă că nu prezintă risc de împiedicare.

Cât timp durează producerea cuburilor de gheață?

Timpul de producție depinde de temperatura ambiantă și de temperatura apei. În general, primul ciclu poate dura 30 până la 60 de minute. Ciclurile următoare sunt mai rapide. Producția este de 26 kg la 24 de ore.

Cum se întreține aparatul în caz de neutilizare prelungită?

Deconectați aparatul și goliți coșul de gheață. Deșurubați capacul găurii de evacuare din spate pentru a scurge apa rămasă. Ștergeți interiorul cu o cârpă uscată. Depozitați aparatul într-un loc uscat și ferit de îngheț.

Ce trebuie să fac în caz de scurgere de apă?

Verificați conexiunile furtunului de alimentare și de evacuare. Dacă furtunul este deteriorat, înlocuiți-l. Asigurați-vă că presiunea de intrare a apei nu depășește 8 kg/cm². Dacă scurgerea persistă, contactați furnizorul.

MANUAL DE UTILIZARE 271773 Arktic

Citiți cu atenție prezentul manual de utilizare înainte de folosirea aparatului.

Păstrați aceste instrucțiuni la aparat.

Numai pentru uz interior.

Vă mulțumim pentru achiziționarea acestui aparat Arktic. Citiți cu atenție acest manual, acordând o atenție deosebită reglementărilor de siguranță prezentate mai jos, înainte de a instala și utiliza acest aparat pentru prima dată.

Regulile de siguranță

• Acest aparat este destinat uzului casnic și pentru bufet.
• Utilizați aparatul numai în scopul pentru care a fost proiectat conform descrierii din acest manual.
• Producătorul nu este răspunzător pentru nici o deteriorare cauzată de funcționarea incorrectă și de utilizarea necorespunzătoare.
• Păstrați aparatul și ștecherul departe de apă și de alte lichide. În cazul în care aparatul cade în apă, scoateți imediat ștecherul de alimentare din priză. Nu utilizați aparatul înainte de verificarea acestuia de către un tehnician certificat. Nerespectarea acestor instrucțiuni va cauza riscuri care pun viața în pericol.
• Nu încercați niciodată să deschideți singur carcasa aparatului.
• Nu introduceti obiecte în carcasa aparatului.
• Nu atingeti stecherul cu mâinile umede sau umede.
  • PERICOL DE ŞOC ELECTRIC! Nu încercați să reparați singur aparatul, reparațiile trebuie efectuate numai de personal calificat.
• Nu folositi niciodată un aparat deteriorat! Când este deteriorat, deconectați aparatul de la priză și contactați distribuitorul.
• AVERTISMENT! Nu scufundati părțile electrice ale aparatului în apă sau alte lichide.
• Nu țineți niciodată aparatul sub jet de apă.
• Verificați cu regularitate ștecherul și cablul de alimentare pentru orice deteriorare. În cazul deteriorării, acesta trebuie înlocuit de un agent de service sau de o persoană calificată în mod similar, pentru a evita pericolul sau rănirea.
• Asigurați-vă că cablul nu intră în contact cu obiecte ascuțite sau fierbinți și păstrați-l departe de focul deschis. Nu trageți niciodată cablul de alimentare pentru a-l deconecta de la priză, trageți întotdeauna ștecherul în schimb.
• Asigurați-vă că cablul de alimentare și/sau cablul prelungitor nu provoacă pericol de deplasare.
• Nu lăsați niciodată aparatul nesupravegheat în timpul utilizării.
• AVERTISMENT! Atâta timp cât ștecherul este în priză, aparatul este conectat la sursa de alimentare.
• Opriti aparatul înainte de a-l deconecta de la priză.
• Conectați ștecherul la o priză electrică ușor accesibilă, astfel încât, în caz de urgență, aparatul să poată fi deconectat imediat.
• Nu purtați niciodată aparatul de cablu.
• Nu utilizati dispositive suplimentare care nu sunt furnizate împreună cu aparatul.

• Conectați aparatul numai la o priză electrică cu tensiunea și frecvența menționate pe eticheta aparatului.

• Nu folosiți niciodată alte accesorii decât cele recomandate de producător. Nerespectarea acestui lucru ar putea reprezenta un risc de siguranță pentru utilizator și ar putea deteriora aparatul. Utilizați numai piese originale și accesorii.

• Acest aparat nu trebuie operat de persoane cu capacități fizice, senzoriale sau mentale reduse sau de persoane care au o lipsă de experiență și cunoștințe.
• Acest aparat nu ar trebui, în nici un caz, să fie utilizat de copii.
• Nu lăsați aparatul și cablul de alimentare la îndemâna copiilor.
• AVERTISMENT: Opriți întotdeauna aparatul și deconectați de la priză înainte de curățare, întreținere sau depozitare.

Regulamente speciale de siguranță

• Acest aparat este destinat exclusiv producerii de cuburi de gheata. Orice altă utilizare poate provoca avarierea aparatului sau accidentarea persoanelor.
• Utilizați aparatul doar în conformitate cu indicatiile din acest manual.
  ATENTIE! RISC DE INCENDIU! Agentul frigorific utilizat este R290. Acesta este un agent frigorific inflamabil, fără efecte adverse asupra mediului. Deși este inflamabil, el nu afectează stratul de ozon și nu amplifică efectul de seră. Utilizarea acestui agent frigorific a condus însă la o creștere ușoară în nivelul de zgomot al aparatului. În afară de zgomotul produs de compresor, este posibil să auziți și curgerea agentului frigorific prin sistem. Acest lucru este inevitabil și nu are un efect negativ asupra performanțelor aparatului. Trebuie întotdeauna avută grijă la transportarea și instalarea aparatului, în așa fel încât niciuna din părțile sistemului de răcire să nu fie avariate. Scurgerile de agent frigorific pot vătăma ochii.
• Nu puneți aparatul pe un obiect de încălzire (aparat de gătit cu benzină, electric, cărbune etc.) Mențineți aparatul la distanță de orice suprafețe fierbinți și de flăcări deschise. Utilizați și așezați întotdeauna aparatul pe o suprafață orizontală, stabilă, curată, termorezistentă și uscată.
• Acest aparat nu este construit spre a fi utilizat cu ajutorul unui cronometru extern sau al unui sistem de control separat.
• AVERTISMENT: Nu obstrucționați orificiile pentru ventilație de pe carcasa aparatului.
• AVERTISMENT: Nu utilizati instrumente mecanice sau alte mijloace pentru a accelera dezghețarea, altele decât cele recomandate de producător.
• AVERTISMENT: Nu deteriorați circuitul de răcire.
• AVERTISMENT: Se va cupla numai la sursa portabilă de apă.
• Nu depozitați substanțe explozive, cum ar fi cutii de aerosoli cu carburant inflamabil în acest aparat.
• În timpul utilizării, lăsați cel puțin 15 cm în jurul aparatului ca spațiu de ventilație.
• Nu loviți suprafața exterioară cu instrumente dure. Nu folosiți jeturi de apă, nu clătiți direct cu apă și nu folosiți un dispozitiv de curățare cu aburi, deoarece piesele se vor uda și riscați să vă electrocutați.

• A nu se expune la bătaia directă a luminii solare. A se evita șocurile mecanice și vibrațiile.

• Aparatul trebuie întotdeauna mutat sau transportat în poziție verticală, în caz contrar putând suferi avari.

• ATENTIE! Asezați protejat cablul de alimentare dacă este nevoie, pentru a împiedica tragerea neintenționată sau contactul cu suprafața de încălzire.
• Nu curățați și nu depozitați aparatul decât după ce s-a răcit complet.
• Niciuna dintre piese nu poate fi curățată în mașina de spălat vase.

Destinația produsului

• Acest aparat este destinat uzului casnic și pentru bufet.
• Acest aparat este destinat exclusiv producerii de cuburi de gheata. Orice altă utilizare poate provoca avarierea aparatului sau accidentarea persoanelor.

- Utilizarea aparatului în orice alt scop reprezintă o utilizare incorectă. Utilizatorul este singurul răspunzător de orice utilizare incorectă a aparatului.

Instalare împământare

Acest aparat este clasificat ca clasa de protecție I și trebuie conectat la un sol de protecție. Împă-mântarea reduce riscul de șoc electric prin furnizarea unui cablu de evacuare pentru curentul electric. Acest aparat este echipat cu un cablu de alimentare care are un fir de împământare și ștecher cu împământare. Ștecherul trebuie conectat la o priză instalată și împământată corespunzător.

Pregătirea înainte de prima utilizare

• Asigurați-vă că aparatul nu este defect. În cazul în care apare o defecțiune, contactați furnizorul dumneavoastră imediat și NU utilizați aparatul.
• Îndepărtați întregul ambalaj și folia de protecție (dacă există).
• Curățați aparatul cu apă călduță și o cârpă moale.
• Puneti aparatul pe o suprafață plană și stabilă, cu excepția situațiilor în care se prevede contrariul.
• Asigurați-vă că în jurul aparatului este suficient loc liber pentru ventilație.
• Poziționați aparatul în așa fel încât ștecărul să fie accesibil în orice moment.

• Verificați dacă sunt prezente coșul pentru cuburi și lopățica. Dacă lipsește vreo piesă, contactați furnizorul.

• Curățați interiorul aparatului cu apă călduță și o cârpă moale.

• Curățați coșul pentru gheată.
• Nu așezați aparatul de produs gheată în bătaia directă a soarelui sau în apropierea unor surse de căldură.
• Nu folosiți aparatul de produs gheată timp de 24 de ore după de a fost transportat sau mutat din-tr-un loc în altul.
• Păstrați ambalajul dacă intenționați să depozitați aparatul înăuntrul său pe viitor.

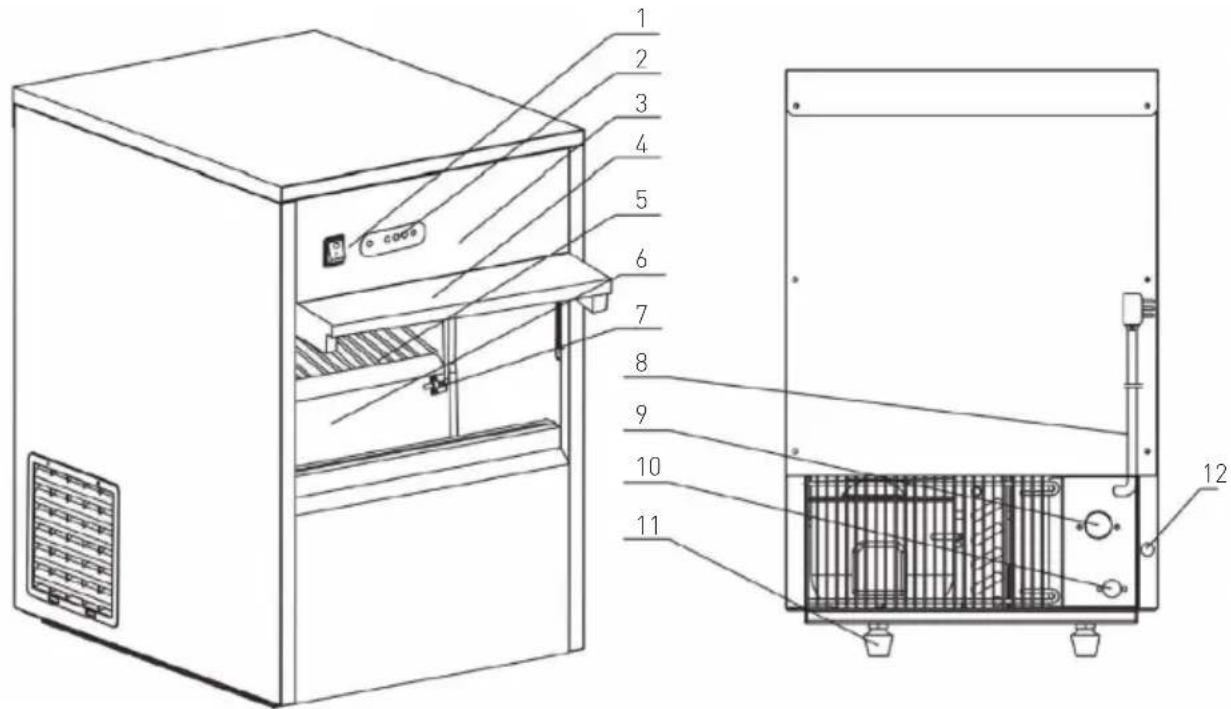

Principalele piese ale aparatului

1. Comutator de PORNIRE / OPRIRE cu indicator încorporat (de culoare verde)
2. Afişaj cu lămpi pentru diverse funcțiuni
3. Panou frontal
4. Uşă glisantă
5. Raft pentru gheata

6. Recipient de depozitare a gheții

7. Senzor pentru cantitatea de gheata

8. Cablu de alimentare
9. Conductă de alimentare cu apă
10. Orificiul de scurgere a apei
11. Picioare
12. Capacul scurgerii

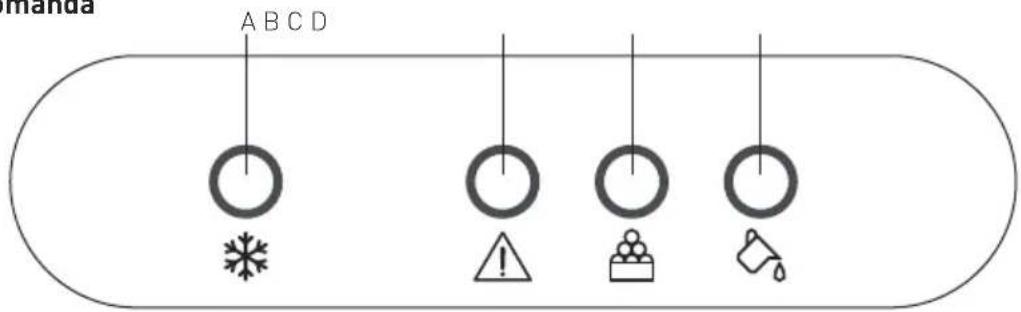

Panoul de comandă

A). ✿ Indicator de functionare (verde)
B). Afisajul pentru defectiuni (roşu)

C). Rezervorul de depozitare este plin (galben)
D). Nivelul apei este pre scăzut (galben)

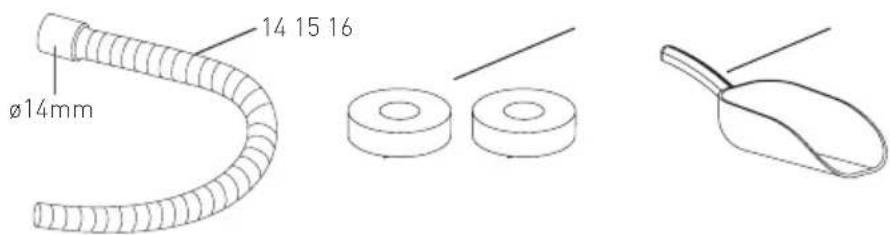

Accesorii

13.Furtun de alimentare cu apă

1. Furtun de evacuare a apei

1. Garnitură de schimb x2

2. Lopătică pentru gheata

Instalarea aparatului

Atenție: Toate lucrările de instalare, întreținere și reparații trebuie executate doar de tehnicieni calificați și atestați.

• Asigurați-vă că aparatul nu este deteriorat sau că furnitura este completă. În cazul în care există deteriorări sau livrarea este incompletă, NU utilizați aparatul și contactați imediat furnizorul.
• Verificați dacă sunt prezente accesoriiile, cum ar fi furtunul de alimentare cu apă, furtunul de scurgere, cele 2 garnituri de schimb și lopățica pentru gheală.
• Îndepărtați întregul ambalaj și folia de protecție (dacă există).
• Aşezati aparatul pe o suprafață netedă, stabilă și sigură, care poate susține greutatea aparatului și

a cuburilor de gheata produse în timpul utilizării.
- Evitați expunerea directă la razele de soare sau la surse de căldură cum ar fi aragazele, cuptoarele etc.
- Verificați ca în orice parte a aparatului să existe un spațiu liber de minimum 15 cm pentru asigu-rarea ventilatiei.
- Asezați aparatul astfel încât stecherul să fie ușor accesibil și să poată fi scos din priză în caz de necesitate.
- Aşezati aparatul lângă racordul de alimentare cu apă.

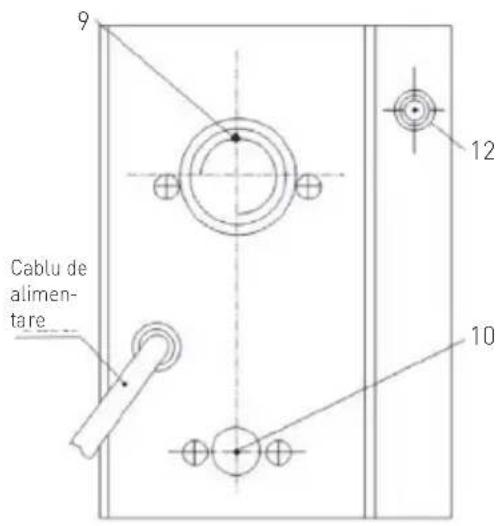

Racordul la sursa de apă

Atenție: Aparatul se va racorda doar la o sursă de apă potabilă rece. În caz contrar, trebuie instalat un sistem de purificare a apei sau un filtru.

• Cuplați un capăt al furtunului de alimentare cu apă (13) la racordul filetat de 3 / 4" de la robinetul de apă pentru a prelua apa potabilă de la robinet. Cuplați apoi celălalt capăt al furtunului la partea din spate a aparatului (9) prin înfiletarea în sens invers acelor de ceasornic. Aveți grijă ca înainte de cuplare să montați garniturile (15) la ambele capete.
• Apoi cuplați un capăt al furtunului de scurgere (14) la partea din spate a aparatului (10) cu ajutorul mufei de scurgere. Cuplați celălalt capăt la evacuarea de scurgere / la rezervorul de apă. Scurgerea / rezervorul de apă trebuie să se afle la un nivel mai jos decât aparatul, astfel ca apa să se poată scurge.

Notă: Presiunea de admisie a apei: 1-8 kg/cm². Dacă presiunea depășește acest interval, trebuie instalat un reductor de presiune.

Modul de utilizare

• Înainte de prima utilizare curățați interiorul și exteriorul aparatului cu apă călduță și o cârpă moale.
• Aparatul se instalează în spații bine ventilate, lăsând un spațiu liber de cel puțin 150 mm pe fiecare latură pentru ventilație.
• Lăsați aparatul să stea nemişcat timp de aproximativ o oră, pentru ca agentul frigorific să se așeze. Verificați dacă racordul la sursa de alimentare cu apă s-a făcut corect.
• După aceasta cuplați la o priză adecvată.
• Apăsați comutatorul de PORNIRE / OPRIRE (1) de pe panoul de comandă pentru a porni aparatul.
• După aceasta aparatul va folosi apa pentru a curăța interiorul după care apa va începe să curgă automat. De această dată cele 3 lămpi indicatoare “ ✝️” “ și” “ se vor aprinde și vor clipi timp de aproximativ 30 de secunde.
• De asemenea, comutatorul PORNIRE / OPRIRE (1) se aprinde cu culoarea verde. Aparatul va începe să funcționeze.
• Procesul de producere a cuburilor de gheata este complet automat și cuprinde mai multe etape, respectiv: Admisia apei ==> producerea cuburilor de gheata ==> evacuarea cuburilor de gheata ==> depozitarea cuburilor.
• Apoi împingeți ușa glisantă (4) și scoateți cuburile cu ajutorul lopățicii (16).

• În momentul în care recipientul de depozitare a cuburilor de gheată s-a umplut, indicatorul "se va lumina în galben iar aparatul se va opri automat.

• După ce cuburile de gheata au fost scoase aparatul va continua să producă cuburi în mod automat.

• Notă: Din motive de igienă, prima serie de cuburi produse la fiecare ciclu trebuie aruncată. Nu le utilizati la băuturi sau pentru răcirea alimentelor.
• Dacă alimentarea cu apă nu este suficientă, indicatorul “” se va lumina în galben iar aparatul se va opri automat. Verificați alimentarea cu apă (furtunul de alimentare) cuplată la aparat.
• Dacă există vreo eroare, indicatorul ⚠️ se va lumina în roșu iar aparatul se va opri automat.
• Opriți aparatul apăsând comutatorul PORNIRE / OPRIRE (1) și scoateți-l din priză atunci când acesta nu este folosit.

Note:

• NU porniți din nou aparatul imediat după o oprire automată (provocată de alimentarea insuficientă cu apă, de umplerea excesivă a vasului pentru cuburi, de întreruperea curentului). Așteptați cel puțin 3 \~ 5 minute, evitând astfel avarierea compresorului.
• Verificați regulat racordurile furtunurilor de admisie și de evacuare a apei, ca să nu existe scurgeri și nici apa să nu intre în exces.
• Dacă aparatul nu va fi folosit un timp îndelungat, deşurubați buşonul de scurgere (12) din partea din spate a aparatului. Uscați rezervorul de apă ștergându-l cu o cârpă uscată și curată.

Curățarea și întreținerea

Atenție: Scoateți întotdeauna aparatul din priză și lăsați-l să se răcească complet înainte de curățare sau înainte de a face reparații sau lucrări de întreținere. Aceste lucrări trebuie executate doar de tehnicieni calificați și atestați.

Curățarea

• Curățați bine aparatul după fiecare utilizare și după perioadele de staționare îndelungată.
• Curățați suprafețele exterioare și interioare cu o cârpă umedă și puțin detergent.
• Nu curățați aparatul cu jet de apă sau în mașina de curățat cu aburi și nici nu îl scufundați în apă.

• Curățați condensatorul la fiecare 2 \~ 3 luni.

• Se va utiliza doar o cârpă moale, evitând orice agenți sau obiecte abrazive care ar putea zgâria suprafețele.

• După curățare va trebuie să uscați și să lustruiți suprafețe cu o cârpă moale și uscată.

Întreținerea

- Verificați din când în când starea cordonului de alimentare pentru a evita electrocutările. Nu utilizați niciodată aparatul cât timp cordonul de alimentare este deteriorat. Cordoanele de alimentare deteriorate trebuie imediat preluate de un tehnician calificat și atestat.

- Lucrările de reparații și întreținere trebuie realizate numai de către un tehnician calificat și utilizând piese de schimb și accesorii originale. NU încercați să reparați singur aparatul.

Depanarea

Dacă aparatul nu funcționează bine, consultați tabelul de mai jos pentru a găsi soluția. Dacă tot nu puteți rezolva problema, luați legătura cu furnizorul/agentul de service.

Probleme Cauze posibile Solutie	posibilă
Aparatul nu funcționează. • Aparatul este oprit.• Racordul la priza electrică nu s-a făcut corect.		• Porniți aparatul.• Verificați conexiunea la priza electrică.
Compresorul nu funcționează. • Apa de la sursa de alimentare nu este suficientă.• Recipientul este plin cu gheată.		• Verificați instalația de alimentare cu apă. Dacă totul este ok, porniți din nou aparatul.• Scoateți o parte din gheată.
Compresorul funcționează dar nu se produc cuburi de gheată.	• Scurgeri de agent frigorific• Instalația de răcire este blocată.	• Contactați furnizorul.
Indicatorul este aprins.	• Apa de la sursa de alimentare nu este suficientă.• Ventilul de apă este defect.• Presiunea apei la robinet este prea mică.	• Verificați instalația de alimentare cu apă. Dacă totul este ok, porniți din nou aparatul.• Contactați furnizorul pentru a înlocui ventilul de apă.• Verificați dacă presiunea apei la robinet este de cel puțin 1kg/cm2
Indicatorul B este aprins permanent	Rezervorul de apă nu este bine fixat și nu este în poziție orizontală.	Strângeți şuruburile de prindere pe motor (rezervorul de apă)
	Aparatul nu funcționează. Contactați furnizorul.
	Motorul (rezervorul de apă) nu funcțio-nează.	• Verificați conexiunea motorului.• Contactați furnizorul.
Indicatorul B se aprinde de 3 ori în 5s	Senzorul de nivel pentru gheată nu funcționează.	Contactați furnizorul.
Indicatorul B se aprinde de o dată la 5s	Senzorul de temperatură pentru apă nu funcționează.	Contactați furnizorul.
Indicatorul B se aprinde de 2 ori în 5s	Senzorul condensatorului nu funcțio-nează.	Contactați furnizorul.
Cubul de gheată nu cade Conexiunea	vealulului electromagnetic este slăbită.	Contactați furnizorul.
	Senzorul de temperatură pentru apă este defect.	Contactați furnizorul.
	Motorul (rezervorul de apă) nu funcțio-nează.	• Verificați conexiunea motorului.• Contactați furnizorul.
Cubul de gheată nu este transparent	Pompa de apă este defectă. • Verificați conexiunea pompei de apă.• Contactați furnizorul.
	Filtrul rezervorului de apă este înfundat. Curățați filtrul.
Scurgere de apă • Furtunul de apă	este deteriorat.Presiunea de intrare a apei este prea mare.	Înlocuiti furtunul de apă.Verificati și reduceti presiunea de intrare a apei.
Apă rămasă în compartimentul de stocare cuburi de gheata	Furtunul de scurgere este instalat sub nivelul orizontal al apei.Furtunul de scurgere este infundat.	Reglăti înălțimea furtunului de scurgere.Înlocuiti furtunul de scurgere.

Specificația tehnică

Articol nr.	271773 271780
Tensiune și frecvență de funcționare	220-240V~ 50Hz
Puterea nominală de intrare 210W 280W
Intensitatea nominală 1,9A 2,2A
Agentul frigorific utilizat și cantitatea injectată R290 / 65g R290 / 85g
Clasa de climă ST (de la 18°C până la 38°C)
Clasa de protecție Clasa I
Nivel sonor < 60 dB (A)
Capacitatea de producere a gheții 26 kg / 24 hr 50 kg / 24 hr
Rezervorul de depozitare a gheții	7 kg
Greutate netă (aprox.)	28,1 kg	28,6 kg
Dimensiune	398 x 546 x (H) 682 mm

Observații: Specificația tehnică poate fi modificată fără preaviz.

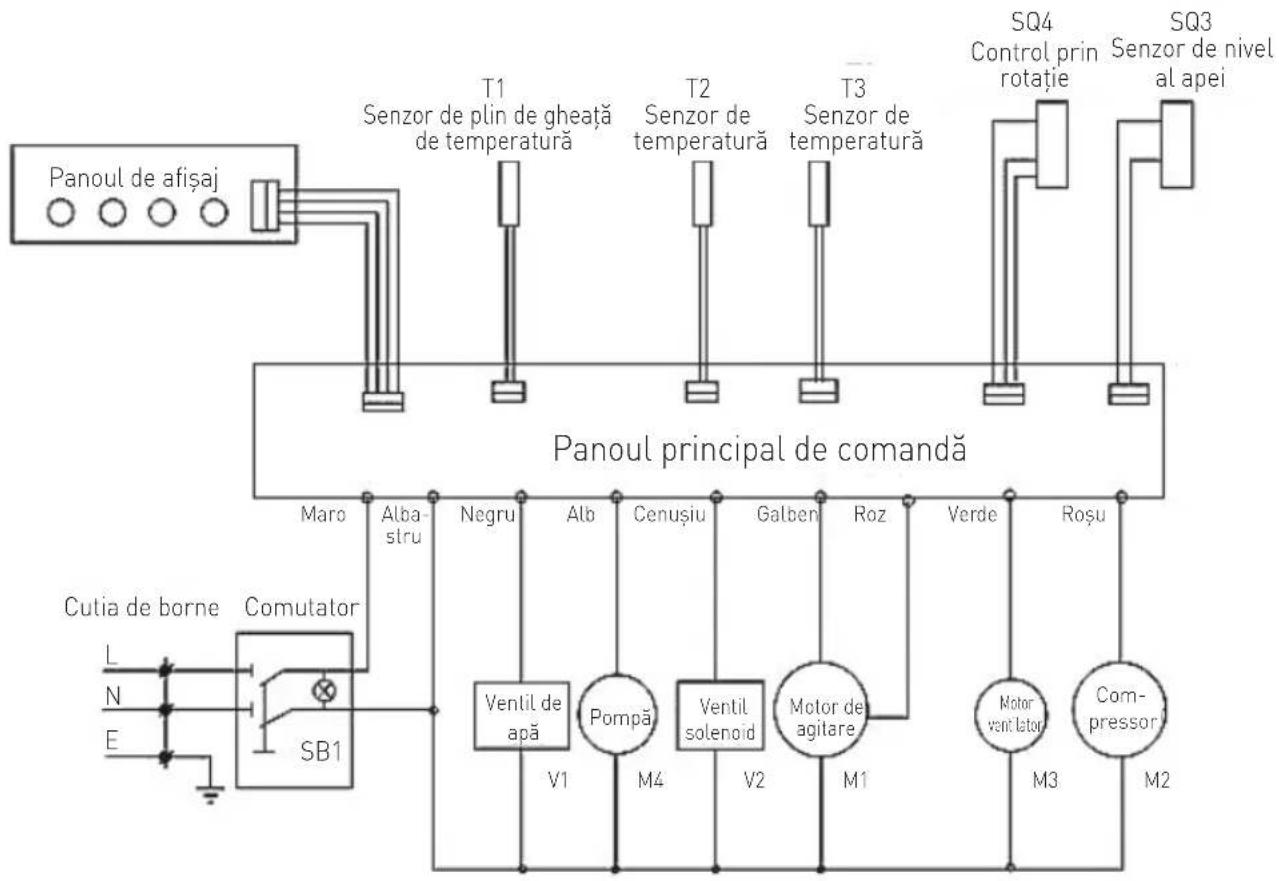

Schema electrică (Articol : 271773, 271780)

Garantie

Orice defectiune care afectează funcționarea aparatului apărută la mai puțin de un an de la cumpărarea acestuia va fi remediată prin reparație sau înlocuire gratuită, cu condiția ca aparatul să fi fost folosit și întreținut conform instrucțiunilor nu să nu fi fost bruscat sau folosit necorespunzător în vreun fel. Drepturile dumneavoastră legale nu sunt afectate. Dacă aparatul este în garanție, menționați când și de unde a fost cumpărat și includeți dovada cumpărării (de ex. chitanța).

Conform politicii noastre de dezvoltare continuă a produsului, ne rezervăm dreptul de a modifica produsul, ambalajul și documentația fără notificare.

Eliminarea și mediul înconjurător

La dezafectarea aparatului, produsul nu trebuie aruncat împreună cu alte deșeuri menajere. În schimb, este responsabilitatea dumneavoastră să eliminați echipamentul uzat prin predarea acestuia la un punct de colectare desemnat. Nerespectarea acestei reguli poate fi penalizată în conformitate cu reglementările aplicabile privind eliminarea deșeurilor. Colectarea separată și reciclarea echipamentului dumneavoastră uzat la momentul debarasării contribuie la conservarea resurselor naturale și asigură realizarea reciclării într-un mod care protejează sănătatea ființelor umane și a mediului. Pentru informații suplimentare privind modul în care puteți preda deșeurile dumneavoastră în scopul reciclării, vă rugăm să contactați compania locală de colectare a deșeurilor. Producătorii și importatorii nu își asumă responsabilitatea cu privire la reciclarea, tratarea și eliminarea ecologică a deșeurilor, fie direct, fie prin intermediul unui sistem public.

Str. 13 decembrie 94A, Hala 14

Brașov, 500164, Romania

Tel: [phone]

Email: [e-mail]
