| Тип продукта | Льдогенератор |
| Бренд | Arktic |
| Модель | 271773 |
| Размеры (Д x Ш x В) | 398 x 546 x 682 мм |
| Вес нетто | 28,1 кг |
| Электропитание | 220-240 В ~ 50 Гц |
| Номинальное потребление | 210 Вт |
| Номинальный ток | 1,9 А |
| Хладагент | R290 (65 г) |
| Производство льда | 26 кг / 24 ч |
| Вместимость корзины для льда | 7 кг |
| Климатический класс | ST (18 °C до 38 °C) |
| Класс защиты | Класс I |
| Уровень шума | < 60 дБ(A) |
| Давление воды на входе | 1 до 8 кг/см² |
| Включенные аксессуары | Шланг подачи воды, сливной шланг, 2 уплотнительные шайбы, совок для льда |
| Основные функции | Автоматическое производство льда, автоматическая остановка при заполнении корзины или низком уровне воды, обнаружение неисправностей |
| Уход и очистка | Очистка после каждого использования мягкой тканью и теплой водой; очистка конденсатора каждые 2-3 месяца; не погружать в воду |
| Безопасность | Автоматическая остановка при ошибке, обнаружение полной корзины и низкого уровня воды, горючий хладагент R290 |
| Гарантия | 12 месяцев |
Часто задаваемые вопросы - 271773 Arktic
Вопросы пользователей о 271773 Arktic
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Льдогенератор в формате PDF бесплатно! Найдите своё руководство 271773 - Arktic и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. 271773 бренда Arktic.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 271773 Arktic
Внимательно прочитайте руководство пользователя перед использованием прибора.
Храните эти инструкции вместе с прибором.
Только для использования внутри помещений.
Благодарим Вас за покупку этого устройства Arktic. Внимательно прочитайте это руководство, обращая особое внимание на правила безопасности, изложенные ниже, перед установкой и использованием этого устройства в первый раз.
Правила безопасности
- Это оборудование предназначено для буфета и домашнего использования.
- Используйте прибор только по назначению, для которого он был разработан, как описано в данном руководстве.
- Изготовитель не несет ответственности за любой ущерб, вызванный неправильной работой и неправильным использованием.
- Держите прибор и электрическую вилку подальше от воды и других жидкостей. В случае, если прибор попадает в воду, немедленно снимите вилку питания с розетки. Не используйте устройство до тех пор, пока оно не будет проверено сертифицированным техническим специалистом. Несоблюдение этих инструкций приведет к угрожающей жизни опасности.
- Никогда не пытайтесь открыть корпус прибора самостоятельно.
- Не вставляйте объекты в корпус прибора.
- Не прикасайтесь к вилке мокрыми или влажными руками.
• ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! Не пытайтесь самостоятельно отремонтировать прибор, ремонт должен проводиться только квалифицированный персонал. - Никогда не используйте поврежденный прибор! Когда устройство повреждено, отсоедините устройство от розетки и обратитесь к продавцу.
- ПРЕДУПРЕЖДЕНИЕ! Не погружайте электрические части прибора в воду или другие жидкости.
- Никогда не удерживайте прибор под проточной водой.
- Регулярно проверяйте штекер питания и шнур на наличие повреждений. В случае повреждения его необходимо заменить сервисным агентом или лицом, имеющим аналогичную квалификацию, с тем чтобы избежать опасности или травм.
- Убедитесь, что шнур не соприкасается с острыми или горячими предметами и держите его подальше от открытого огня. Никогда не тяните шнур питания, чтобы отсоединить его от розетки, всегда тяните вилку вместо нее.
- Убедитесь, что шнур питания и/или удлинитель не вызывают опасности аварии.
- Никогда не оставляйте прибор без присмотра во время использования.
- ПРЕДУПРЕЖДЕНИЕ! Пока штекер находится в розетке, прибор подключается к источнику питания.
- Выключите устройство, прежде чем отсоединить его от розетки.
- Подключите вилку питания к легкодоступной электрической розетке, чтобы в случае аварийной ситуации устройство можно было немедленно отключить.
-
Никогда не носите прибор за шнур.
-
Не используйте дополнительные устройства, которые не поставляются вместе с устройством.
- Подключите прибор только к электрической розетке с напряжением и частотой, указанными на этикетке устройства.
- Никогда не используйте аксессуары, кроме тех, которые рекомендованы производителем. Невыполнение этого требования может представлять опасность для безопасности пользователя и привести к повреждению устройства. Используйте только оригинальные детали и аксессуары.
- Этот прибор не должен эксплуатироваться лицами с ограниченными физическими, сенсорными или умственными возможностями, или лицами, не имеющими опыта и знаний.
- Этот прибор ни при каких обстоятельствах не должен использоваться детьми.
- Держите устройство и его шнур питания в недоступном для детей месте.
- ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА выключите устройство и отключите розетку от розетки перед очисткой, обслуживанием или хранением.
Специальные правила безопасности
- Устройство предназначено исключительно для производства кубиков льда. Использование устройства для любых других целей может привести к повреждению или травме тела.
- Используйте устройство только в соответствии с этим руководством.
ВНИМАНИЕ! ОПАСНОСТЬ ПОЖАРА! В устройстве используется хладагент R290. Это экологически чистый легковоспламеняющийся хладагент. Он не вреден для озонового слоя и не влияет на парниковый эффект. Однако использование этого хладагента приводит к небольшому увеличению уровня шума, создаваемого устройством. Кроме шума, создаваемого компрессором, пользователь может слышать звук, вызванный потоком хладагента. Этого явления нельзя избежать, и он не оказывает негативного влияния на функционирование устройства. Во время транспортировки и установки устройства следует соблюдать особую осторожность, чтобы не повредить какие-либо части холодильной системы. Утечка хладагента может привести к повреждению глаз. - Не размещайте устройство на объекте, который излучает тепло (газовая или электрическая плита, гриль и т.п.). Держите устройство подальше от любых горячих поверхностей и открытого пламени. Устройство следует установить и эксплуатировать на ровной, стабильной, чистой и сухой поверхности, устойчивой к высоким температурам.
- Устройство не приспособлено для управления с помощью внешнего таймера или отдельной системы дистанционного управления.
- ПРЕДУПРЕЖДЕНИЕ: Не закрывайте вентиляционные отверстия корпуса устройства.
-
ПРЕДУПРЕЖДЕНИЕ: Не используйте механические устройства или инструменты, отличающиеся от рекомендованных производителем, чтобы ускорить процесс размораживания.
-
ПРЕДУПРЕЖДЕНИЕ:Нельзя привести к повреждению контура хладагента.
- ПРЕДУПРЕЖДЕНИЕ: подключайте только к переносному источнику воды.
- Не храните взрывоопасные вещества, такие как аэрозольные контейнеры, с воспла меняющимся газом в устройстве.
- Обеспечьте по крайней мере 15-сантиметровое пространство вокруг устройства, для обеспечения достаточной вентиляции во время пользования.
- Не ударяйте твердым инструментом в наружную поверхность устройства. Не чистите устройство с помощью струи воды под давлением или пароочистителя, не промывайте устройство водой, так как это приведет к увлажнению деталей внутри устройства, что может привести к поражению электрическим током.
- Защищайте от прямого солнечного света. Избегайте механических ударов и вибраций устройства.
- Во избежание повреждения устройства, всегда переносите и транспортируйте его в вертикальном положении.
- ВНИМАНИЕ! Правильно уложите и закрепите шнур питания, чтобы предотвратить случайное вытягивание или контакт с нагретой поверхностью.
- Не чистите и не размещайте устройство на хранение пока оно полностью не остынет.
- Части устройства нельзя мыть в посудомоечной машине.
Назначение устройства
- Это оборудование предназначено для буфета и домашнего использования.
- Устройство предназначено исключительно для производства кубиков льда. Использование устройства для любых других целей может привести к повреждению или травме тела.
- Использование устройства для любых других целей будет рассматриваться, как использование не по назначению. Пользователь будет нести исключительную ответственность за неправильное использование устройства.
Установка заземления
Этот прибор относится к классу защиты I и должен быть подключен к защитному грунту. Заземление снижает риск поражения электрическим током, обеспечивая выход провода для электрического тока. Этот прибор оснащен шнуром пи-
тания с заземляющим проводом и заземленной штепсельной вилкой. Вилка должна быть подключена к розетке, которая правильно установлена и заземлена.
Перед первым использованием
- Проверьте, не повреждено ли устройство. В случае любых повреждений немедленно свяжитесь с поставщиком и НЕ включайте устройство.
- Снимите все элементы упаковки и защитную пленку (если имеется).
- Протрите устройство мягкой тканью, смоченной теплой водой.
- Если не указано по другому, поместите устройство на плоскую и стабильную поверхность.
- Убедитесь, что вокруг устройства имеется достаточное пространство для обеспечения надлежащей вентиляции.
-
Установите устройство так, чтобы у вас всегда был хороший доступ к вилке.
-
Удостоверьтесь, что к устройству приложены контейнер для льда и лопатка для льда. Если будет обнаружена какая-либо недостача, не-медленно свяжитесь с поставщиком.
- Протрите внутреннюю часть устройства мягкой тканью, смоченной теплой водой.
- Очистите контейнер для льда.
- Не подвергайте устройство воздействию прямых солнечных лучей и не размещайте его вблизи источника тепла.
- Не используйте устройство в течение 24 часов со дня его транспортировки или перемещения в другое место.
- Сохраните упаковку, если намереваетесь хранить прибор в будущем.

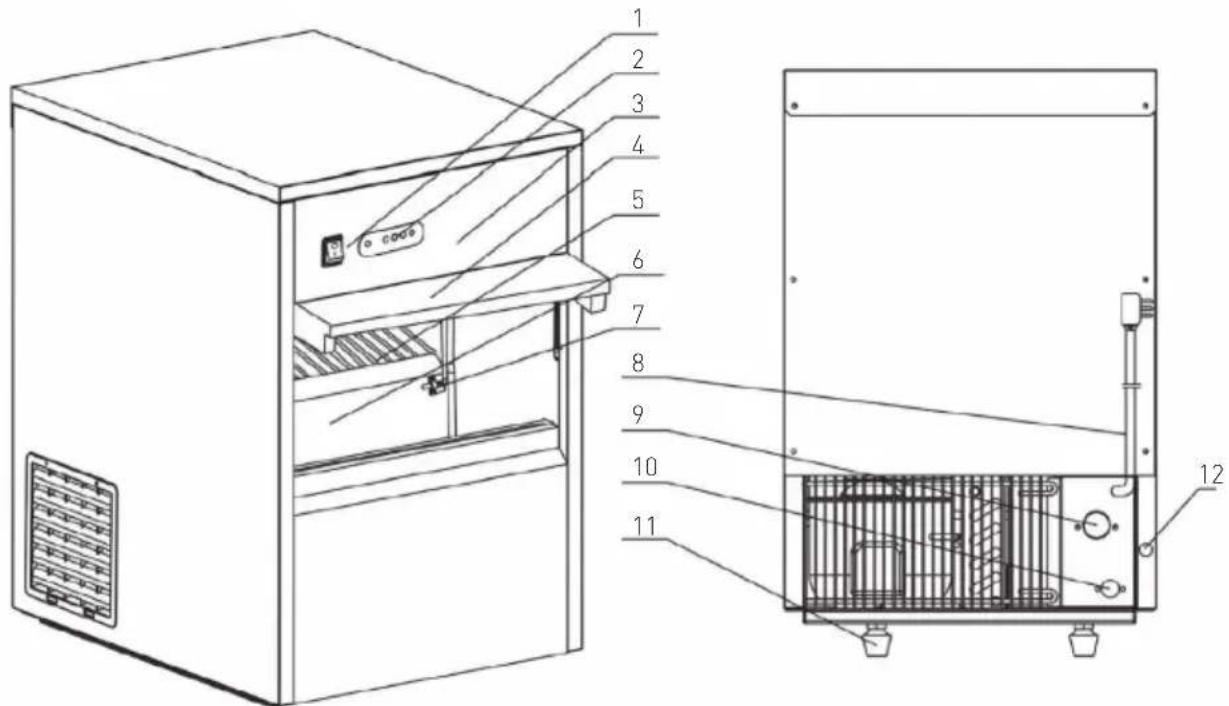

Основные детали устройства

- Переключатель ON / OFF со встроенным сигнальным индикатором (зеленым)
- Дисплей с сигнальными индикаторами с различными функциями
- Передняя панель
- Раздвижные двери
-
Полка для льда
-
Контейнер для льда
- Датчик наполнения контейнера для льда
- Кабель питания
- Подключение воды
- Отверстие для водоотводного шланга
- Ножки
- Крышка для сливного отверстия

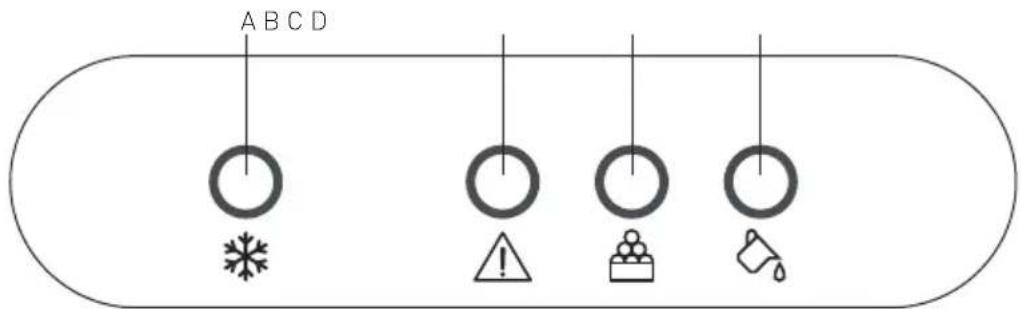

Панель управления

A). ✿: Индикатор, указывающий на устройства (зеленый).
В). ⚠Индикатор ошибки (красный).
работуС). 🚙️ Индикатор, указывающий, что контейнер заполнен (желтый)
D). 🚙Индикатор, указывающий на низкий уровень воды (желтый)
Аксессуары

-
Шланг подачи воды
-
Водоотводный шланг


-
Дополнительные уплотнительные шайбы x 2
-
Лопатка для льда
Установка устройства
Предупреждение: Все работы по монтажу, техническому обслуживанию и ремонту должны выполняться только квалифицированными специалистами.
- Проверьте устройство на предмет комплектности и возможного повреждения. В случае неполной доставки или повреждения, НЕ используйте устройство и немедленно свяжитесь с поставщиком.
- Убедитесь, что все аксессуары включены в комплект поставки устройства, т.е. шланги подачи и отвода воды, 2 дополнительные уплотнительные шайбы и лопатка для льда.
- Удалите все элементы упаковки и защитную пленку (если имеется).
- Поместите устройство на горизонтальную, стабильную и защищенную поверхность, которая может выдерживать вес устройства, учитывая вес кубиков льда.
- Не подвергайте устройство воздействию прямых солнечных лучей и не размещайте вблизи источника тепла, например, печи, духовки и т.п.
- Убедитесь, что вокруг устройства поддерживается свободное пространство 15 см для обеспечения надлежащей вентиляции.
- Поместите устройство в место, где будет обеспечен свободный доступ к вилке, чтобы быстро отключить устройство от розетки, в случае необходимости.
- Поместите устройство рядом с водоподачей.

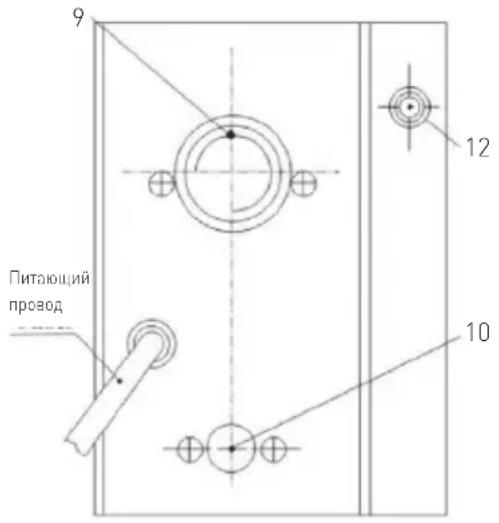

Подключение к водоподаче
Предупреждение: Подключайте устройство только к водоподаче холодной питьевой вод. В противном случае перед запуском устройства следует установить
- Подключите один конец шланга подачи воды (13) к соединителю с резьбой 3/4" для подключения питьевой воды. Затем подключите другой конец шланга к задней части устройства (9), затягивая его по часовой стрелке. Перед подключением установите уплотнительные шайбы (15) с обеих сторон шланга.
- Затем подключите водоотводный шланг (14) к сливному отверстию, расположенному на задней стороне устройства (10) с помощью резинового кольца. Подключите другой конец водоотводного шланга к канализации / резервуару для воды. Отвод в канализацию/ резервуар для воды должен располагаться ниже, чем устройство, так чтобы вода могла свободно стекать.

Примечание: Диапазон давления воды на входе: 1-8 кг/см². Если давление воды выше, необходимо установить редуктор давления.
Эксплуатация
- Прежде чем использовать устройство в первый раз, очистите его внутренние и внешние поверхности мягкой тканью, смоченной теплой водой.
- Поместите устройство в хорошо проветриваемом помещении, оставив по крайней мере 150 мм вокруг устройства для вентиляции.
- Оставьте устройство около часа для правильного распределения и стабилизации хладагента. Убедитесь, что устройство правильно подключено к системе водоснабжения.
- Затем подключите устройство к подходящей розетке.
- Нажмите переключатель ON / OFF (1) на панели управления, чтобы включить устройство.
- Устройство автоматически наберет воду для очистки внутренних компонентов, и затем вода будет слита. Загорятся 3 индикатора, сигнализирующие “✿”“” и!” и они будут мигать примерно 30 секунд.
- Переключатель ON / OFF (1) будет гореть зеленым цветом. Устройство начнет работать.
- Процесс производства кубиков льда полностью автоматизирован и включает в себя следующие этапы: Поступление воды ==> производство кубиков льда ==> выброс кубиков льда ==> хране-
ние кубиков льда.
- Передвиньте дверь (4) и выньте лед с помощью лопатки (16).
- Когда контейнер для льда будет заполнен, индикатор 📁 загорится желтым цветом и устройство автоматически прекратит работу.
- После того, как будут вынуты кубики льда, устройство автоматически возобновит их производство.
- Примечание: по гигиеническим соображениям удалите кубики льда, полученные в первом цикле после каждого запуска устройства. Не используйте их для охлаждения напитков или продуктов питания.
- Если количество подаваемой воды будет недостаточное, индикатор загорится желтым цветом и устройство автоматически прекратит работу. Проверьте подключение воды (шланг) к устройству.
- В случае каких-либо ошибок или дефектов, индикатор "загорится красным цветом и устройство автоматически прекратит работу.
- Если вы не используете устройство, выключите его, нажав переключатель ON / OFF (1) и отсоедините его от источника питания.
Примечание:
- НЕ ВКЛЮЧАЙТЕ устройство сразу после его автоматического отключения (из-за недостаточного водозабора, заполнения контейнера для льда или прерывания питания). Подождите примерно 3-5 минут до перезапуска, чтобы не повредить компрессор.
- Регулярно проверяйте подключение водоотводного шланга и шланга подачи воды на предмет любых утечек или разлитой воды. - Если устройство не использовалось в течение длительного времени, отвинтите крышку сливного отверстия (12), расположенную на задней панели устройства. Протрите резервуар для воды сухой, чистой тканью.
Очистка и техническое обслуживание
Предупреждение: Перед началом очистки, ремонта или обслуживания, всегда выключайте устройство из гнезда и дайте ему остыть. Все работы по монтажу, техническому обслуживанию и ремонту должны выполняться только квалифицированными специалистами.
Очистка
- Мойте устройство после каждого использования и после более длительного периода выключения из эксплуатации.
- Внутреннюю и внешнюю поверхности устройства можно очистить с помощью влажной ткани с небольшим количеством моющего средства.
-
Для очистки устройства не используйте прямую струю воды, паровой очиститель и не погружайте всё устройство в воду.
-
Очищайте конденсатор каждые 2 - 3 месяца.
- Для чистки используйте только мягкую ткань - никогда не чистите устройство с помощью моющих средств, содержащих абразивы или абразивными губками из-за риска повреждения поверхности.
- После очистки протрите и отполируйте поверхность устройства мягкой сухой тканью.
Обслуживание
- Периодически проверяйте шнур питания на предмет повреждений во избежание поражения электрическим током. Никогда не используйте устройство, если шнур питания поврежден. Поврежденный шнур должен быть немедленно заменен квалифицированным и авторизованным специалистом.
- Устройство должно ремонтироваться и обслуживаться только квалифицированными специалистами с использованием оригинальных запасных частей и аксессуаров. НЕ пытайтесь самостоятельно отремонтировать устройство.
Диагностика
Если устройство не работает должным образом, обратитесь к приведенной ниже таблице, чтобы найти правильное решение. Если вы все еще не можете решить проблему, обратитесь к поставщику.
| Проблема Возможная причина | Возможное решение | ||
| Устройство не работает. • Устройство выключено.• Вилка неправильно подключена к розетке | • Включите устройство.• Проверьте, правильно ли подключена вилка к розетке. | ||
| Компрессор не работает. • Недостаточное количество потребляемой воды.• Контейнер заполнен кубиками льда. | • Проверьте подключение системы водоснабжения. Если соединение правильное, перезагрузите устройство.• Выньте немного кубиков льда из контейнера. | ||
| Компрессор работает, но устройство не производит кубики льда. | • Утечка хладагента.• Система охлаждения заблокирована. | • Свяжитесь с поставщиком. | |
| Горит сигнальный индикатор. | • Недостаточное количество потребляемой воды.• Поврежден клапан воды.• Давление потребляемой воды слишком низкое. | • Проверьте подключение системы водоснабжения. Если соединение правильное, перезагрузите устройство.• Свяжитесь с поставщиком, чтобы заменить водяной клапан.• Убедитесь, что давление потребляемой воды не менее 1 кг /см2. | |
| Индикатор В всегда включен Резервуар для воды не закреплен и не в горизонтальном положении. | Затяните винты на двигателе (резервуар для воды). | ||
| Устройство для льда не работает. Свяжитесь с поставщиком. | |||
| Двигатель (резервуар для воды) не работает. | • Проверьте подключение двигателя.• Свяжитесь с поставщиком. | ||
| Индикатор В загорается 3 раза на 5 с | Датчик уровня льда не работает. Свяжитесь с поставщиком. | ||
| Индикатор В загорается один раз на 5 с | Датчик температуры воды не работает. Свяжитесь с поставщиком. | ||
| Индикатор В загорается 2 раза на 5 с | Датчик конденсации не работает. Свяжитесь с поставщиком. | ||
| Кубик льда не выпадает Слабое соединение электромагнитного клапана. | Свяжитесь с поставщиком. | ||
| Датчик температуры воды неисправен. Свяжитесь с поставщиком. | |||
| Двигатель (резервуар для воды) не работает. | • Проверьте подключение двигателя.• Свяжитесь с поставщиком. | ||
| Кубик льда непрозрачный Насос | для воды неисправен. • Проверьте подключение насоса для воды.• Свяжитесь с поставщиком. | ||
| Засорен фильтр резервуара для воды. | Очистите фильтр. | ||
| Утечка воды | • Труба для воды повреждена.• Слишком высокое давление подачи воды. | • Замените трубу для воды.• Проверьте давление подачи и уменьшите его. | |
| Стоячая вода в отсеке для кубиков льда | • Сливная труба установлена ниже уровня воды (горизонтального).• Сливная труба засорена. | • Отрегулируйте высоту сливной трубы.• Замените сливную трубу. | |
Технические характеристики
| No продукта 271773 271780 | ||
| Рабочее напряжение и частота 220-240В~50 Гц | ||
| Потребляемая мощность 210Вт 280Вт | ||
| Номинальный ток 1,9А 2,2А | ||
| Хладагент / количество вводимого агента | R290/65г R290/85г | |
| Климатический класс ST (18°C до 38°C) | ||
| Степень защиты I Класс | ||
| Уровень шума < 60 дБ (А) | ||
| Емкость контейнера для льда 26 кг / 24 часов 50 кг / 24 часов | ||
| Контейнер для льда | 7 кг | |
| Вес нетто (прим.): | 28,1 кг 28,6 кг | |
| Размеры | 398 x 546 x (выс.) 682 мм | |
Замечания: Технические характеристики могут быть изменены без предварительного уведомления.

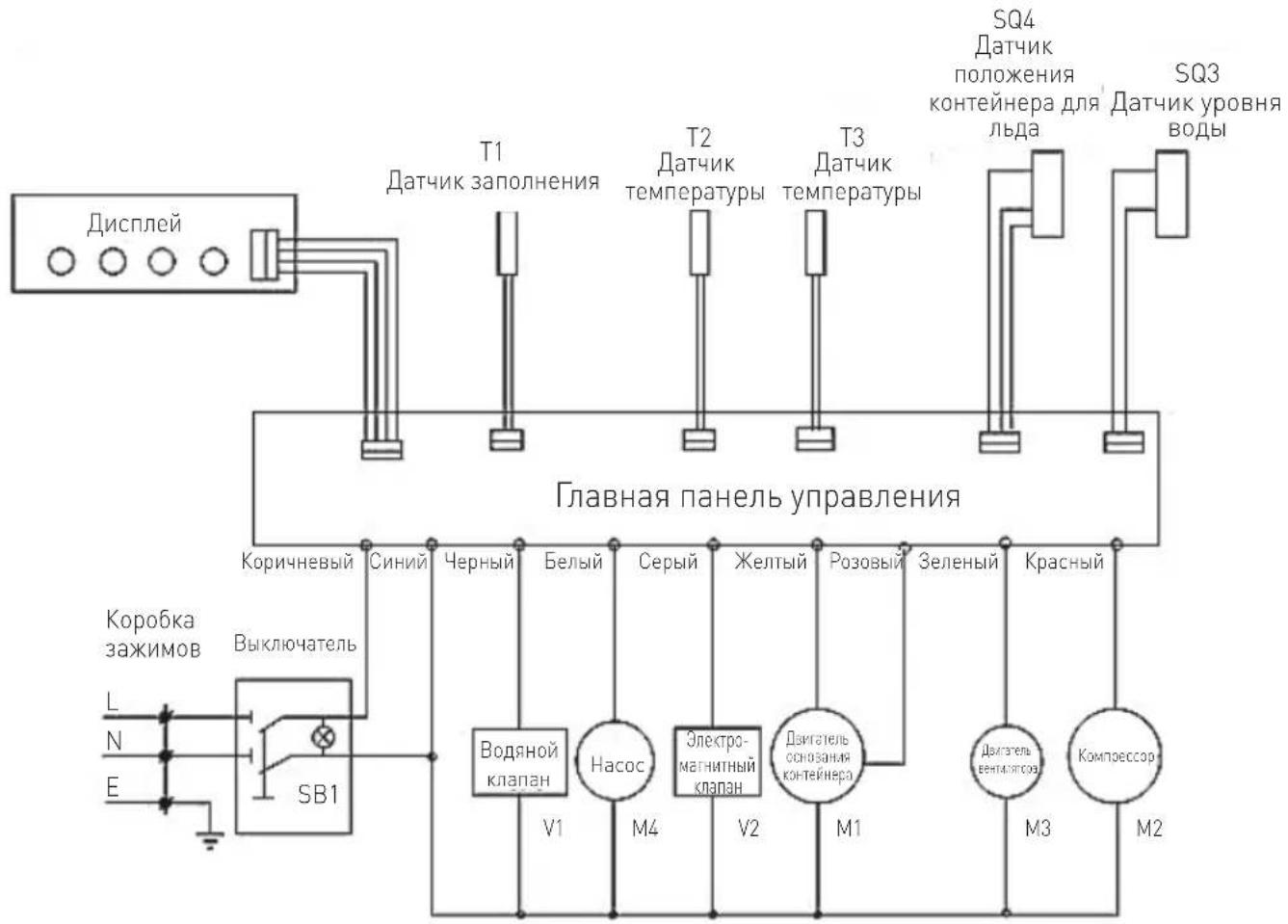

Электрическая схема (№ продукта 271773, 271780)
Гарантия
Любая недоделка или поломка, которая влечет за собой неправильную работу устройства, которая будет выявлена в течение первого года от даты покупки, будет устранена бесплатно, или же все устройство будет заменено новым, если оно эксплуатировалось и обслуживалось согласно инструкции по обслуживанию и не использовалось неправильно, или в разрез с назначением. Данное положение ни коей мере не нарушает иных прав потребителя, изложенных в законо- дательстве. В случае заявления устройства в ремонт или на замену в рамках гарантии, следует указать место и дату покупки устройства и приложить счет, или чековую квитанцию.
Согласно нашей политике совершенствования наших продуктов оставляем за собой право на ввод изменений в конструкцию, упаковку и в технические параметры, указываемые в технической документации без предупреждения.
Утилизация и защита окружающей среды
В случае вывода оборудования из эксплуатации, продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь несет ответственность за передачу оборудования в соответствующий пункт приёма техники бывшей в употреблении. Несоблюдение вышеуказанного положения может привести к наложению штрафов в соответствии с действующими правилами в отношении утилизации отходов. Селективный сбор и утилизация использованного оборудования способствуют сохранению природных ресурсов и обеспечивают рециркуляцию таким образом, который не вреден для здоровья и окружающей среды.
Для получения дополнительной информации о том, где можно отдать использованное оборудование для утилизации, обратитесь в местную компанию по сбору отходов. Производитель и импортер не несут ответственности за рециркуляцию и переработку отходов экологически безопасным способом, как непосредственно, так и в рамках государственной системы.
