INSTRUKCJA OBSŁUGI LMO 3640 Battery Set Kärcher

Odkryté kontakty zalepte.

Przed pierwszym użyciem zestawu akumulatorów należy zapoznać się z oryginalną instrukcją obsługi i instrukcją obsługi urządzenia / ładowarki KÄRCHER Battery Power / Battery Power+, w którym(której) zestaw akumulatorów ma być używany lub ładowany. Wszystkie zeszyty należy przechować do późniejszego wykorzystania lub dla następnego użytkownika.

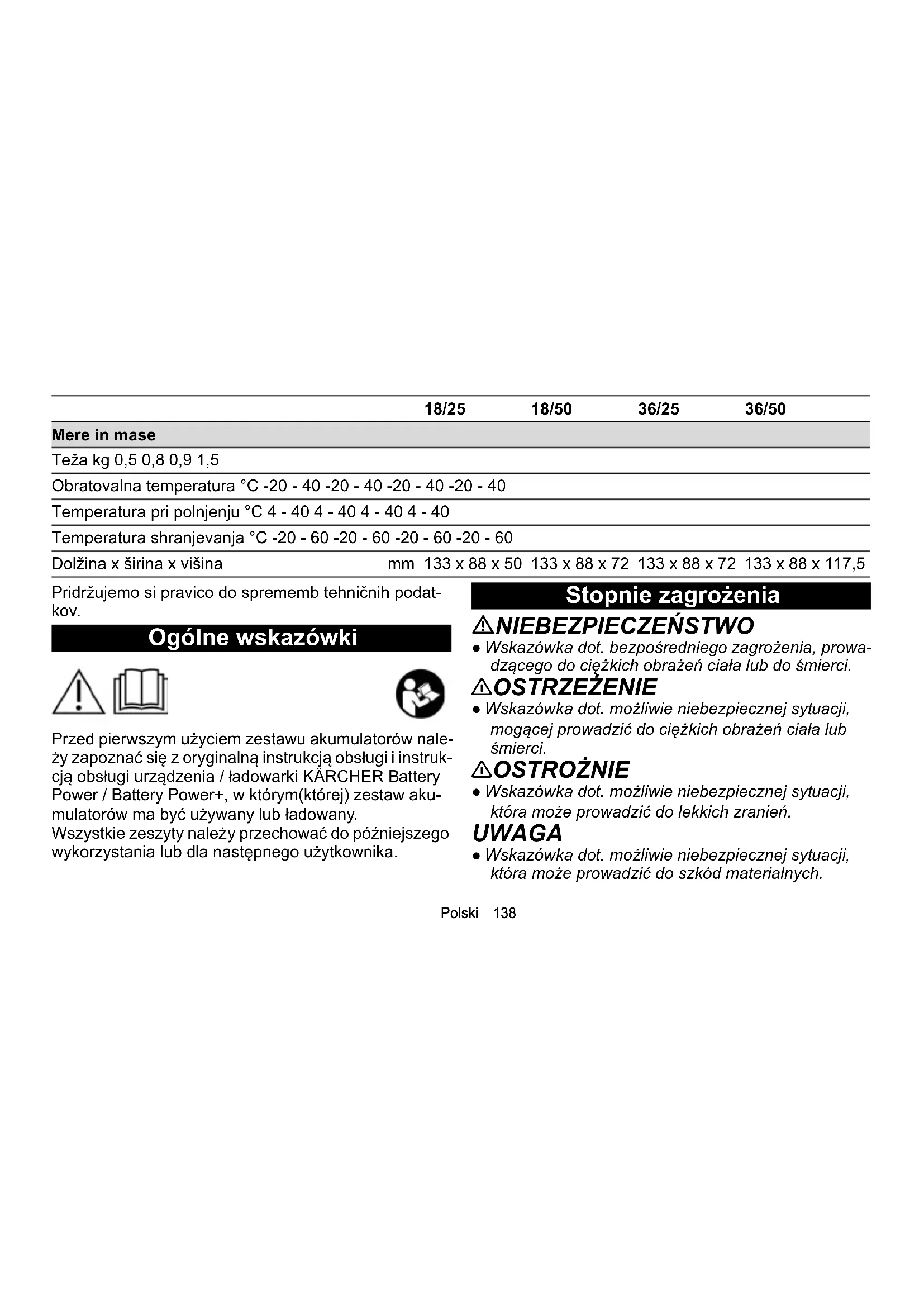

Stopnie zagrożenia

⚠ NIEBEZPIECZEŃSTWO

- Wskazówka dot. bezpośredniego zagrożenia, prowadzącego do ciężkich obrażeń ciała lub do śmierci.

⚠OSTRZEŻENIE

- Wskazówka dot. możliwie niebezpiecznej sytuacji, mogącej prowadzić do ciężkich obrażeń ciała lub śmierci.

⚠OSTROŻNIE

- Wskazówka dot. możliwe niebezpiecznej sytuacji, która może prowadzić do lekkich zranień.

UWAGA

- Wskazówka dot. możliwe niebezpiecznej sytuacji, która może prowadzić do szkód materialnych.

Wskazówki dotyczące bezpieczeństwa

• Przed każdym użyciem sprawdzić, czy zestaw akumulatorów nie jest uszkodzony. Nie używać uszkodzonych zestawów akumulatorów.
• Przed wykonaniem wszelkich czynności konserwacyjnych i pielęgnacyjnych należy wyjąć zestaw akumulatorów z urządzenia.
• Zestawu akumulatorów nie należy narażać na obciążenia mechaniczne.
• Nie upuścić zestawu akumulatorów.
• Nie zanurzać zestawu akumulatorów w wodzie ani nie trzymać go pod strumieniem wody.
• Nie używać, nie ładować ani nie przechowywać zestawu akumulatorów, gdy jest mokry lub zabrudzony.
• Jeśli zestaw akumulatorów zamoknie, natychmiast go wysuszyć. Upewnić się, że na stykach nie pozostała wilgoć.
• Nie przechowywać ani nie ładować zestawu akumulatorów w wilgotnym lub mokrym otoczeniu.
• Zestaw akumulatorów można ładować tylko za pomocą dopuszczonych ładowarek.

• Nie ładować zestawu akumulatorów bez nadzoru. Podczas procesu ładowania regularnie sprawdzać stan zestawu akumulatorów i ładowarki.

• Jeśli podczas ładowania wystąpi usterka, nietypowy zapach lub wydzielanie się ciepła, odłączyć ładowarkę od sieci, a zestaw akumulatorów - od ładowarki. Niezwłocznie poddać zestaw akumulatorów i ładowarkę utylizacji i postępować zgodnie z obowiązującymi przepisami dotyczącymi transportu i utylizacji.

• Nie używać, nie ładować ani nie przechowywać zestawu akumulatorów w otoczeniu zagrożonym wybuchem ani w pobliżu łatwopalnych przedmiotów.
• Nie wrzucać zestawów akumulatorów do ognia.
• Chronić zestaw akumulatorów przed wysoką temperaturą, ostrymi krawędziami, olejem, rozpuszczalnikami, środkami czyszczącymi i obracającymi się częściami urządzenia.
• Niebezpieczeństwo zwarcia. Chronić styki zestawu akumulatorów przed częściami metalowymi i nie przechowywać go razem z częściami metalowymi.
• Nie otwierać zestawu akumulatorów. Naprawy może przeprowadzać jedynie wykwalifikowany personnel.
• Unikać kontaktu z cieczą wypływającą z uszkodzonych akumulatorów. W razie kontaktu z cieczą natychmiast spłukać dane miejsce wodą, a w przypadku kontaktu cieczy z oczami dodatkowo zasięgnąć opinii lekarza.

- Po zakończeniu okresu użytkowania zestaw akumulatorów należy poddać utylizacji zgodnie z obo-wiązującymi przepisami.

Zasady bezpieczeństwa dotyczące transportu

Akumulator litowo-jonowy podlega przepisom dotyczącym towarów niebezpiecznych.

Nieuszkodzony i sprawny zestaw akumulatorów nie może być transportowany przez użytkownika bez dodatkowych powłok w obszarze transportu publicznego. W przypadku wysyłki za pośrednictwem strony trzeciej (przedsiębiorstwa transportowego) należy przestrzegać specjalnych wymogów dotyczących pakowania i oznaczania.

Zestaw akumulatorów można przesyłać tylko wtedy, gdy jego obudowa jest nieuszkodzona.

Okleić otwarte styki.

Zapakować zestaw akumulatorów w sposób stabilny i bezpieczny. Zestaw akumulatorów nie może przemieszczać się wewnątrz opakowania.

⚠ NIEBEZPIECZEŃSTWO

- Uszkodzony lub niesprawny zestaw akumulatorów nie może być wysyłany i należy go poddać odpowiedniej utylizacji na miejscu zgodnie z obowiązującymi przepisami.

Należy przestrzegać przepisów krajowych.

Zastosowanie zgodne z przeznaczeniem

⚠OSTROŻNIE

Niebezpieczeństwo wybuchu!

Obrażenia i uszkodzenia spowodowane wybuchem zestawu akumulatorów.

Ładować, używać i przechowywać tylko nieuszkodzone i w pełni funkcjonalne zestawy akumulatorów.

Zabronione są jakiekolwiek modyfikacje i nieautoryzowane przez producenta zmiany.

Każde inne zastosowanie jest niedopuszczalne. Za zagrożenia powstałe w wyniku niedopuszczalnego zastosowania odpowiada użytkownik.

Ładować zestawy akumulatorów i używać ich tylko z urządzeniami systemu KÄRCHER 18 V / 36 V Battery Power / Battery Power+.

UWAGA

Zestawy akumulatorów mogą być używane tylko z urządzeniami o tym samym rodzaju napięcia (18 V lub 36 V)! Nie używać ani nie ładować zestawów akumulatorów z urządzeniami o innym rodzaju napięcia.

Przed użyciem sprawdzić, czy rodzaj napięcia (18 V / 36 V) zestawu akumulatorów i urządzenia są zgodne.

Informacje o napięciu można znaleźć na urządzeniu, na zestawie akumulatorów i ich tabliczkach znamionowych.

Ochrona środowiska

Materiały, z których wykonano opakowania, nadają się do recyklingu. Proszę nie wyrzucać opakowań do odpadów z gospodarstwa domowego, oddawać do ponownego wykorzystania.

Zużyte urządzenia zawierają cenne surowce wtórne, które należy oddać do recyklingu. Baterie i akumulatory zawierają substancje, które nie mogą się dostać do środowiska. W związku z tym proszę utylizować wysłużone urządzenia, baterie i zestawy akumulatorów poprzez odpowiednie systemy zbiórki.

Przestrzegać przepisów prawa dotyczących obchodzenia się z akumulatorami litowo-jonowymi. Zużyte lub uszkodzone zestawy akumulatorów należy utylizować zgodnie z obowiązującymi przepisami.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.de/REACH

Gwarancja

W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora urządzeń Kärcher. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

Można je znaleźć na www.kaercher.com

Symbole na urządzeniu

llustracje: patrz strona z grafikami

Ilustracja 1	Nie zanurzać zestawu akumulatorów w wodzie.
Ilustracja 2	Nie wrzucać zestawu akumulatorów do ognia.
Ilustracja 3	Zestaw akumulatorów można ładować tylko za pomocą dopuszczonych ładowarek.
Ilustracja 4	Nie ładować uszkodzonych zestawów akumulatorów.

Obsługa

Wyświetlacz

Zestaw akumulatorów jest wyposażony w wyświetlacz. Na wyświetlaczu można odczytać następujące informacje:

- Poziom naładowania

• Pozostały czas pracy
• Pozostały czas ładowania
  • Komunikaty o usterkach

Wskazówka

Dopasowanie czasu pracy odbywa się poprzez przełączanie mocy!

Wskaźnik Znaczenie
Przechowywanie zestawu akumulatorów	Poziom naładowania zestawu akumulatorów w razie ich nieużywania.	Rysunek A
Korzystanie z zestawu akumulatorów	Pozostały czas pracy zestawu akumulatorów w razie ich używania.	Rysunek B
Ładowanie zestawu akumulatorów	Pozostały czas ładowania zestawu akumulatorów.	Rysunek C
	Zestaw akumulatorów jest całkowicie naładowany.	Rysunek D

Wskaźnik Znaczenie
Wyświetlanie błędów (patrz również rozdział „Pomoc w przypadku usterek”)	Temperatura zestawu akumulatorów znajduje się poza dopuszczalnym zakresem temperatury lub zestaw akumulatorów został tymczasowo zablokowany.
	Zestaw akumulatorów jest uszkodzony i został trwale zablokowany ze względów bezpieczeństwa. Nie używać zestawu akumulatorów i niezwłocznie poddać go utylizacji zgodnie z przepisami.UWAGANiebezpieczeństwo uszkodzenia!Po pewnym czasie symbol znika, ale zestaw akumulatorów jest nadal uszkodzony!Jeśli po 2 minutach od rozpoczęcia ładowania na wyświetlaczu nic się nie wyświetla, akumulator jest uszkodzony i nie można go dalej ładować.

Proces ładowania

Wskazówka

Nowe zestawy akumulatorów są tylko wstępnie naładowane, dlatego należy je całkowicie naładować przed pierwszym użyciem.

Podczas pierwszego ładowania wyświetlacz zostaje włączony.

Nowe zestawy akumulatorów osiągają swoją maksymalną pojemność po ok. 5 cyklach ładowania i rozładowania.

Zestawy akumulatorów, które są nieużywane przez dłuższy czas, należy doładować przed użyciem.

Ładowanie zestawu akumulatorów poza dopuszczalną temperaturą jest niemożliwe. Na wyświetlaczu zestawu akumulatorów pojawia się symbol temperatury.

Jeśli wyświetlacz nie pokazuje niczego podczas ładowania, należy uwzględnić informacje w rozdziale „Pomoc w przypadku usterek”.

Wskazówka

Prąd ładowania i niezbędny czas ładowania są ze względów bezpieczeństwa zależne od temperatury.

Eksploatacja

⚠OSTROŻNIE

Nieprawidłowo włożony zestaw akumulatorów

Ryzyko obrażeń i uszkodzeń spowodowanych wnika- niem wilgoci.

Podczas użytkowania w urządzeniu styki zestawu akumulatorów są chronione przed pryskającą wodą. Dlatego zwrócić uwagę, aby zestaw akumulatorów prawidłowo się zablokował. Po wyjęciu zestawu akumulatorów należy uważać, aby woda nie dostała się do styków elektrycznych zestawu akumulatorów i urządzenia.

Jeśli jest tam woda, natychmiast ją usunąć (wycierając/wytrzymając) i ustawić zestaw akumulatorów stykami skierowanymi do dołu, aby woda mogła spłynąć. Nie używać żadnych źródeł ciepła do suszenia!

Wskazówka

W trakcie użytkowania wyświetlacz pokazuje pozostały czas pracy.

1. Wsunąć zestaw akumulatorów w mocowanie urządzenia.
2. Po zakończeniu pracy wyjąć zestaw akumulatorów z urządzenia.

Po użyciu naładować częściowo rozładowany zestaw akumulatorów.

Przechowywanie

UWAGA

Wilgoć i wysoka temperatura

Niebezpieczeństwo uszkodzenia

Przechowywać zestawy akumulatorów tylko w po-mieszczeniach o niskiej wilgotności powietrza i temperaturze poniżej 20°C.

Wyświetlacz zestawu akumulatorów pokazuje podczas przechowywania aktualny poziom naładowania.

Wskazówka

Zestaw akumulatorów posiada automatyczny tryb przechowywania. Tryb przechowywania jest aktywowany i rozładowuje akumulator do 70%, jeśli zestaw akumulatorów nie był używany przez ponad 21 dni. Ta funkcja chroni ogniwa akumulatorów przed zbyt szybkim starzeniem się i zwiększa żywotność zestawu akumulatorów.

Usuwanie usterek

Zakłócenia mają zwykle proste przyczyny, które użytkownik może usunąć sam, korzystając z poniższego przeglądu. W razie wątpliwości lub nie wymienionych tutaj awarii należy się zwrócić do autoryzowanego serwisu.

Ogólny błąd

Na wyświetlaczu pojawia się przekreślony symbol baterii

Zestaw akumulatorów jest uszkodzony i został zablokowany ze względów bezpieczeństwa.

1. Nie używać, nie ładować ani nie przechowywać zestawu akumulatorów.
2. Niezwłocznie poddać zestaw akumulatorów utylizacji zgodnie z przepisami.

Błąd podczas ładowania

Zestaw akumulatorów nie jest ładowany, kontrolka na ładowarce do szybkiego ładowania jest wyłączona

Ładowarka do szybkiego ładowania jest uszkodzona.

1. Wymienić ładowarkę do szybkiego ładowania.

Zestaw akumulatorów nie jest ładowany, wyświetlacz jest włączony

Ładowarka jest uszkodzona.

1. Wymienić ładowarkę.

Zestaw akumulatorów nie jest ładowany, wyświetlacz jest wyłączony

Zestaw akumulatorów jest całkowicie rozładowany lub uszkodzony.

1. Poczekać i sprawdzić, czy wyświetlacz zacznie po 2 minutach czasu oczekiwania pokazywać pozostały czas ładowania.

Jeśli wyświetlacz pokazuje pozostały czas ładowania po upływie czasu oczekiwania, zestaw akumulatorów może być normalnie używany.

1. Jeśli wyświetlacz pozostaje wyłączony, oznacza to, że zestaw akumulatorów jest uszkodzony i nie można go już używać. Niezwłocznie odłączyć zestaw akumulatorów od ładowarki i zutylizować zgodnie z przepisami.

Zestaw akumulatorów nie jest ładowany, wyświetlacz pokazuje symbol temperatury

Temperatura zestawu akumulatorów jest za niska / za wysoka.

1. Umieścić zestaw akumulatorów w otoczeniu o umiarkowanej temperaturze i sprawdzić, czy temperatura zestawu akumulatorów znajduje się w normalnym zakresie, patrz rozdział „Dane techniczne”. Ładowanie rozpoczyna się automatycznie.

Bład podczas pracy

Na wyświetlaczu pojawia się symbol temperatury

Temperatura zestawu akumulatorów jest za niska / za wysoka.

1. Wyjąć zestaw akumulatorów, zaczekać, pozwolić mu ostygnąć, aż symbol temperatury ponownie zgaśnie.

Zbyt duży pobór prądu

Obwód bezpieczeństwa zestawu akumulatorów zapobiegł zbyt dużemu poborowi prądu.

1. Aby odblokować zestaw akumulatorów, wyjąć go z urządzenia, aż symbol temperatury zgaśnie, i włożyć go ponownie.

Jeśli symbol temperatury nie zgaśnie po 30 sekundach:

1. Aby odblokować zestaw akumulatorów, należy podłączyć go do ładowarki.

Wyświetlacz pokazuje pozostały czas pracy 0, urządzenie wyłącza się

Zestaw akumulatorów jest rozładowany.

1. Naładować zestaw akumulatorów.

Błąd podczas przechowywania

Wyświetlacz nie pokazuje pojemności szczątkowej Zestaw akumulatorów jest rozładowany.

1. Naładować zestaw akumulatorów.

Wyświetlacz pokazuje pojemność szczątkową 70%, mimo że zestaw akumulatorów został całkowicie naładowany.

Zestaw akumulatorów znajduje się w automatycznym trybie magazynowania. Tryb magazynowania aktywuje się, jeśli zestaw akumulatorów nie był używany przez dłużej niż 21 dni. Ta funkcja chroni ogniwa akumulato-

rów przed zbyt szybkim zużyciem i zwiększa ich żywotność.

1. Całkowicie naładować zestaw akumulatorów przed kolejnym użyciem.

Dane techniczne

	18/25 18/50 36/25 36/50
Przyłącze elektryczne
Napięcie znamionowe zestawu akumulatorów	V	1	8	1	8
Platforma akumulatorowa Battery Power		Battery Power	Battery Power	Battery Power	Battery Power
Kompatybilny z platformą akumulatorową	Battery Power +	Battery Power +	Battery Power +	Battery Power +	Battery Power +
Typ zestawu akumulatorów Li-ION Li-ION Li-ION Li-ION Li-ION
Pojemność znamionowa (zgodnie z IEC/EN 61960)	Ah 2,5 5,0 2,5 5,0
Energia znamionowa Wh 45 90 90 180
Prąd ładowania maks.	A	3,5	7,5	3,5	7,5
Wymiary i masa
Cieżar	kg	0,5	0,8	0,9	1,5
Temperatura robocza	°C	-20 - 40	-20 - 40	-20 - 40	-20 - 40
Temperatura ładowania	°C	4 - 40	4 - 40	4 - 40	4 - 40
Temperatura składowania	°C	-20 - 60	-20 - 60	-20 - 60	-20 - 60
Dł. x szer. x wys.	mm	133 × 88 × 50	133 × 88 × 72	133 × 88 × 72	133 × 88 × 117,5

Zmiany techniczne zastrzeżone.
