TLA 4 - Myjka ciśnieniowa Kärcher - Bezpłatna instrukcja obsługi

Typ produktu	Teleskopowa lanca natryskowa
Marka	Kärcher
Model	TLA 4
Kategoria	Akcesorium do myjki ciśnieniowej
Kompatybilność	Myjki ciśnieniowe Kärcher Home & Garden K2 do K7
Maksymalny kąt przegubu	180°
Liczba teleskopowych rur	2
Mechanizm blokowania rur	Przycisk odblokowania
Regulacja kąta	Dźwignia regulacji
Dołączone dysze	Biała dysza wysokociśnieniowa (do K6/K7) i brązowa (do K2 do K5)
Maks. temperatura wody	60 °C
Mocowanie do uchwytu pistoletu	Rzepy
Podłączenie węża	Poprzez zatrzaśnięcie w gnieździe uchwytu
Zastosowanie	Domowe, niekomercyjne
Główne zasady bezpieczeństwa	Trzymać osoby i przedmioty z daleka, nie używać na drabinie, wyłączyć zasilanie po użyciu
Symbole na urządzeniu	Ogólne ostrzeżenie, wysokie ryzyko odrzutu
Konserwacja	Czyścić po użyciu, przechowywać złożone i schowane
Przechowywanie	Rury schowane i złożone
Zawartość zestawu	Lanca, wąż, zaciski, rzepy, dysze
Gwarancja	Zgodnie z warunkami kraju, wady materiałowe lub produkcyjne
Części zamienne	Dostępne na www.kaercher.com
Ochrona środowiska	Opakowania nadające się do recyklingu, urządzenia nie należy wyrzucać do odpadów domowych

Często zadawane pytania - TLA 4 Kärcher

Jak zamontować dyszę na lance?

Odkręć zacisk mocujący dyszę, włóż odpowiednią dyszę (białą do K6/K7, brązową do K2-K5) i załóż zacisk. Patrz ilustracja B w instrukcji.

Jakiej dyszy użyć z myjką K4?

W przypadku Kärcher K4 użyj dyszy wysokociśnieniowej brązowej. Biała dysza jest przeznaczona do modeli K6 i K7.

Jak wyregulować długość teleskopowej rury?

Naciśnij i przytrzymaj przycisk odblokowania, wysuń rurę na żądaną długość, a następnie zwolnij przycisk. Zrób to samo dla drugiej rury, jeśli to konieczne. Patrz ilustracja F.

Jak wyregulować kąt lancy?

Naciśnij i przytrzymaj dźwignię regulacji w kierunku rury, a następnie przesuń jedną rurę względem drugiej, aby uzyskać żądany kąt (do 180°). Zwolnij dźwignię. Patrz ilustracja G.

Jak podłączyć wąż do uchwytu pistoletu?

Wciśnij adapter węża w gniazdo uchwytu pistoletu, a następnie obracaj go, aż zatrzaśnie się na miejscu. Patrz ilustracja E.

Jak bezpiecznie używać lancy?

Upewnij się, że obszar czyszczenia jest wolny, nigdy nie używaj jej na drabinie i zawsze wyłączaj myjkę ciśnieniową po użyciu. Przeczytaj pełne instrukcje bezpieczeństwa w instrukcji obsługi.

Jak czyścić i konserwować lancę?

Po użyciu wyczyść lancę czystą wodą. Przed przechowywaniem schowaj rury teleskopowe i złóż przegub. Nie używaj agresywnych środków.

Jak przechowywać lancę po użyciu?

Zakończ użytkowanie, spuść pozostałe ciśnienie, a następnie schowaj rury teleskopowe i złóż całość. Przechowuj w suchym i zabezpieczonym przed mrozem miejscu.

Które myjki ciśnieniowe są kompatybilne?

Teleskopowa rura TLA 4 jest kompatybilna ze wszystkimi myjkami ciśnieniowymi Kärcher Home & Garden klasy K2 do K7. Nie jest przeznaczona do użytku komercyjnego.

Gdzie znaleźć części zamienne?

Oryginalne części zamienne i akcesoria są dostępne na stronie www.kaercher.com lub u autoryzowanego sprzedawcy Kärcher.

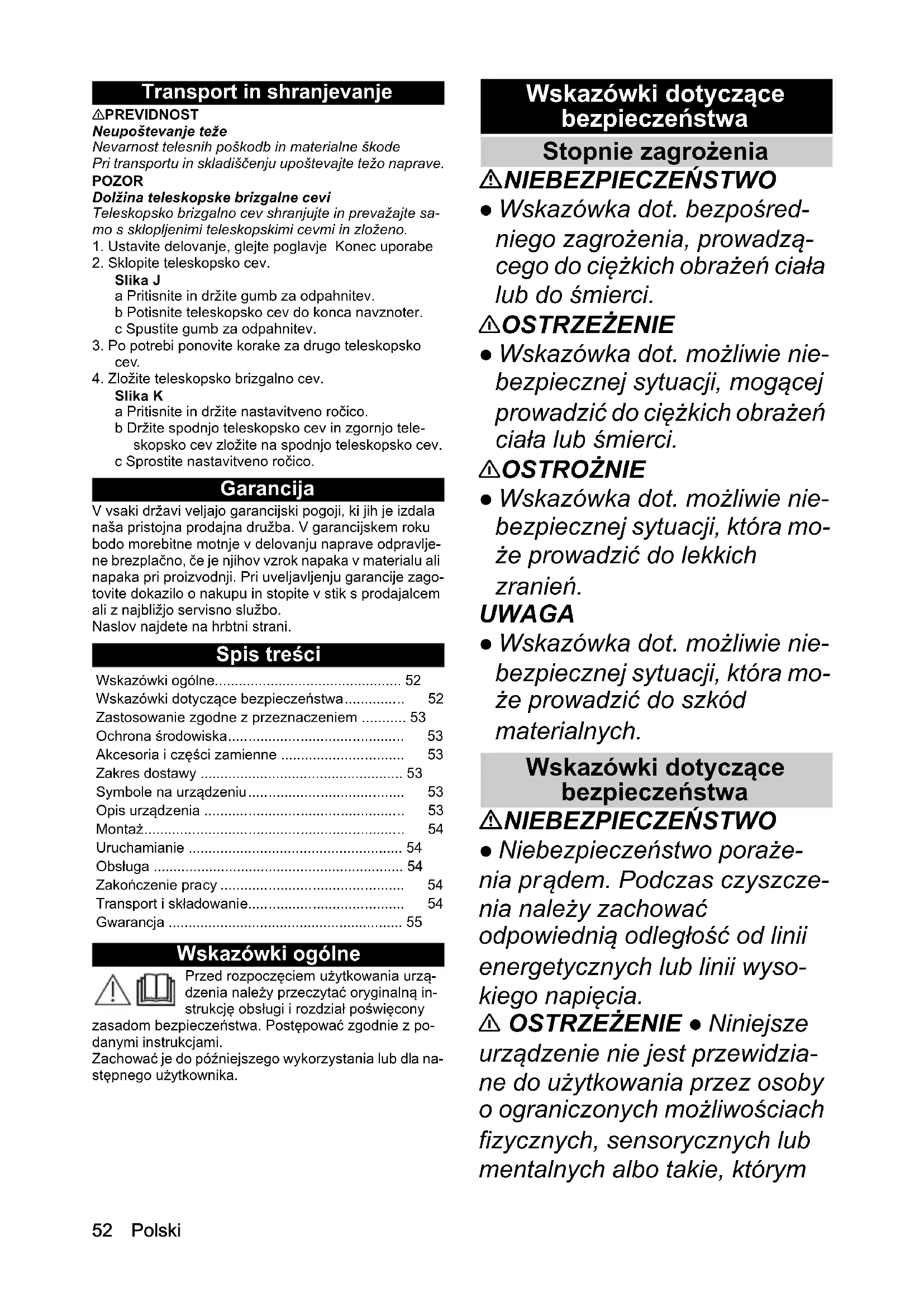

INSTRUKCJA OBSŁUGI TLA 4 Kärcher

Wskazówki ogólne.... 52

Wskazówki dotyczące bezpieczeństwa.... 52

Zastosowanie zgodne z przeznaczeniem ...... 53

Ochrona środowiska.... 53

Akcesoria i części zamienne 53

Zakres dostawy 53

Symbole na urządzeniu.... 53

Opis urządzenia 53

Montaż.... 54

Uruchamianie 54

Obstuga 54

Zakończenie pracy 54

Transport i składowanie.... 54

Gwarancja 55

Wskazówki ogólne

Przed rozpoczęciem użytkowania urządzenia należy przeczytać oryginalną instrukcję obsługi i rozdział poświęcony

zasadom bezpieczeństwa. Postępować zgodnie z podanymi instrukcjami.

Zachować je do późniejszego wykorzystania lub dla następnego użytkownika.

Wskazówki dotyczące bezpieczeństwa

Stopnie zagrożenia

⚠ NIEBEZPIECZEŃSTWO

- Wskazówka dot. bezpośredniego zagrożenia, prowadzącego do ciężkich obrażeń ciała lub do śmierci.

⚠OSTRZEŻENIE

- Wskazówka dot. możliwie niebezpiecznej sytuacji, mogącej prowadzić do ciężkich obrażeń ciała lub śmierci.

⚠OSTROŻNIE

- Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do lekkich zranień.

UWAGA

- Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do szkód materialnych.

Wskazówki dotyczące bezpieczeństwa

⚠ NIEBEZPIECZEŃSTWO

- Niebezpieczeństwo porażenia prądem. Podczas czyszczenia należy zachować odpowiednią odległość od linii energetycznych lub linii wysokiego napięcia.

⚠ OSTRZEŻENIE • Niniejsze urządzenie nie jest przewidziane do użytkowania przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub mentalnych albo takie, którym

brakuje doświadczenia lub wie- dzy na temat jego używania.

- Dzieci nie mogą obsługiwać urządzenia. • Urządzenie może być obsługiwane tylko przez osoby, które zostały przeszkolone w zakresie obsługi lub przedstawiły dowód potwierdzający umiejętności obsługi i zostały wyraźnie do tego wyznaczone.

- Należy pilnować dzieci, aby upewnić się, iż nie bawią się one urządzeniem. • Trzymać ludzi i przedmioty z dala od obszaru czyszczenia. • Po zakończeniu czyszczenia wyłączyć myjkę wysokociśnieniową i odłączyć wąż wysokociśnieniowy od pistoletu wysokociśnieniowego.

- W zależności od zastosowanej myjki wysokociśnieniowej mogą występować większe momenty odrzutu z zastosowanymi akcesoriami. Zapoznać się z lancą teleskopową, najpierw testując ją na ziemi. Pracować tylko z zachowaniem bezpiecznej pozycji stojącej na podłodze. Ni-gdy nie używać jej na drabinie.

- Przed wyzwoleniem strumienia wysokociśnieniowego zapewnić bezpieczną pozycję stojącą na podłodze.

⚠ OSTROŻNIE • Maksymalna temperatura wody 60°C (przestrzegać informacji dot. posiadanej myjki wysokociśnieniowej).

Wskazówka • Przestrzegać wskazówek dotyczących bezpieczeństwa posiadanej myjki wysokociśnieniowej.

Zastosowanie zgodne z przeznaczeniem

Lancę teleskopową można stosować z wszystkimi myjkami ciśnieniowymi Kärcher Home & Garden klasy od K2 do K7. Nie nadaje się ona do użytku komercyjnego.

Ochrona środowiska

Materiały, z których wykonano opakowania, nadają się do recyklingu. Opakowania poddać utyli-zacji przyjaznej dla środowiska naturalnego.

Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej, które w razie niewłaściwej obsługi lub nieprawi-

dłowej utylizacji mogą stanowić potencjalne zagrożenie dla zdrowia ludzkiego i środowiska naturalnego. Jednak te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie można wyrzucać do odpadów z gospodarstw domowych.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.com/REACH

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urządzenia.

Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com.

Zakres dostawy

Zakres dostawy urządzenia jest przedstawiony na opakowaniu. Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy. W przypadku stwierdzenia braków w akcesoriach lub szkód powstałych w transporcie należy zwrócić się do dystrybutora.

Symbole na urządzeniu

	Ogólny znak ostrzegawczy
	Ryzyko większego momentu odrzutu

Opis urządzenia

Rysunek A

① Przycisk odblokowujący rurę teleskopową
②Przegub
③ Przegubowa dźwignia regulacyjna
4 Górna rura teleskopowa
⑤ Uchwyt lancy

⑥ Dysza wysokociśnieniowa, brązowa
7 Zacisk do mocowania dyszy
⑧ Dysza wysokociśnieniowa, biała
⑨ Lanca
⑩ Wąż lancy teleskopowej do połączenia z ręcznym pistoletem natryskowym
⑪ Dolna rura teleskopowa
⑫ Taśmy na rzepy
⑬*Ręczny pistolet natryskowy
⑭ Uchwyt do ręcznego pistoletu natryskowego

* Nie należy do zakresu dostawy

Montaż

Lanca, dostępny ręczny pistolet natryskowy, wąż lancy teleskopowej i wąż myjki wysokociśnieniowej muszą zostać zainstalowane przed uruchomieniem urządzenia.

Montaż dyszy wysokociśnieniowej na lancy

Wybrać dyszę zgodnie ze stosowaną myjką wysokociśnieniową.

K 2, K 3, K 4, K5: Stosowanie brązowej dyszy wysokości nieniowej

K 6, K 7: Stosować białą dyszę wysokociśnieniową (jest już zainstalowana).

Rysunek B

1. Poluzować i zdjąć zacisk do mocowania dyszy od dołu za pomocą małego śrubokręta.
2. Wyciągnąć nieużywaną dyszę wysokociśnieniową.
3. Wybrać wymaganą dyszę wysokociśnieniową zgodnie ze stosowaną myjką wysokociśnieniową i wcisnąć ją.
4. Włożyć zaciski i zabezpieczyć dyszę wysokociśnie niową.

Montaż lancy

Rysunek C

1. Włożyć mocno lancę do adaptera i zamocować, obracając ją o 90°.

Uruchamianie

Montaż ręcznego pistoletu natryskowego

1. Włożyć ręczny pistolet natryskowy z podłączonym wężem myjki wysokociśnieniowej do uchwytu lancy teleskopowej.
2. Zacisnąć jedną taśmę na rzepy nad górną częścią ręcznego pistoletu natryskowego.
3. Zacisnąć drugą taśmę na rzepy nad tylną częścią ręcznego pistoletu natryskowego.

Rysunek D

Podłączanie węża lancy teleskopowej do ręcznego pistoletu natryskowego

Rysunek E

1. Wcisnąć adapter węża w uchwyt ręcznego pistoletu natryskowego.
2. Przekręć wąż, aż się zablokuje.

Podłączanie myjki wysokociśnieniowej

Wskazówka

Wąż myjki wysokociśnieniowej należy podłączyć do ręcznego pistoletu natryskowego zgodnie z instrukcją

obstugi myjki wysokociśnieniowej, zanim zostanie on zainstalowany w uchwycie lancy teleskopowej.

Obstuga

Lanca teleskopowa składa się z 2 indywidualnie przedłużanych rur połączonych przegubem. Za pomocą przegubu lancę teleskopową można zamocować pod różnymi kątami, maksymalnie do 180°.

Podczas wyciągania rur teleskopowych i regulacji kąta lancę teleskopową można umieścić na uchwycie pistoletu.

1. Ustawić lancę teleskopową na żądaną długość.

Rysunek F

a Nacisnąć i przytrzymać przycisk odblokowujący rurę teleskopową.
b Rozciągnąć dolną rurę teleskopową na żądaną długość.
c Puścić przycisk odblokowujący rurę teleskopową.
Rura teleskopowa jest zablokowana.

d W razie potrzeby powtórzyć kroki dla górnej rury teleskopowej.

1. Ustawić kąt lancy teleskopowej.

Rysunek G

a Popchnąć i przytrzymać dźwignię regulacyjną w kierunku rury teleskopowej.
b Przytrzymać jedną rurę i ustawić żądany kąt, przesuwając drugą rurę.
c Puścić dźwignię regulacyjną rury teleskopowej.

1. Uruchomić myjkę wysokociśnieniową, patrz instrukcja obsługi myjki wysokociśnieniowej.

2. Włączyć myjkę wysokociśnieniową, patrz także instrukcja obsługi myjki wysokociśnieniowej.

Rysunek H

a Odblokować dźwignię ręcznego pistoletu natryskowego.
b Pchnąć dźwignię ręcznego pistoletu natryskowego i rozpocząć czyszczenie.

Zakończenie pracy

1. Wyłączyć myjkę wysokociśnieniową.
2. Przerwać dopływ wody do myjki wysokociśnieniowej.
3. Usunąć ciśnienie z urządzenia.

Rysunek H

a Nacisnąć przycisk odblokowujący dźwignię na ręcznym pistolecie natryskowym.
b Pchnąć dźwignię ręcznego pistoletu natryskowego w celu zredukowania utrzymującego się jeszcze ciśnienia w systemie.

1. Wcisnąć wąż lancy teleskopowej do uchwytu ręcznego pistoletu natryskowego, obrócić go i wyjąć.

Rysunek I

1. Poluzować taśmy na rzepy i wyjąć ręczny pistolet natryskowy z podłączonym wężem myjki wysokociśnieniowej z uchwytu.

Transport i składowanie

⚠OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas transportu i składowania uwzględnić masę urządzenia.

UWAGA

Długość lancy teleskopowej

Lancę teleskopową należy przechowywać i transportować tylko z wsuniętymi i złożonymi rurami teleskopowymi.

1. Kończenie pracy, patrz rozdział Zakończenie pracy
2. Wsunąć rurę teleskopową.

Rysunek J

a Nacisnąć i przytrzymać przycisk odblokowujący.
b Wsunąć rurę teleskopową do oporu.
c Zwolnić przycisk odblokowujący.

1. W razie potrzeby powtórzyć kroki dla drugiej rury teleskopowej.

2. Złożyć lancę teleskopową.

Rysunek K

a Nacisnąć i przytrzymać dźwignię regulacyjną.
b Przytrzymaj dolną rurę teleskopową i złożyć górną rurę teleskopową do dolnej rury teleskopowej.
c Puścić dźwignię regulacyjną.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora urządzeń Kärcher. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

(Adres znajduje się na odwrocie)
