XR-C453RDS - Radio samochodowe SONY - Bezpłatna instrukcja obsługi

Typ produktu	Radioodtwarzacz kasetowy z tunerem FM/MW/LW i sterowaniem zmieniarką CD/MD
Marka	Sony
Model	XR-C453RDS
Wymiary (W x S x G)	58 × 188 × 181 mm
Wymiary montażowe	53 × 182 × 164 mm
Waga	Około 1,2 kg
Zasilanie	Akumulator 12 V DC (masa ujemna)
Maksymalna moc wyjściowa	35 W × 4 (przy 4 Ω)
Impedancja głośników	4 do 8 Ω
Zakresy częstotliwości FM	FM1/FM2: 87,5 – 108,0 MHz; FM3: 65,0 – 74,0 MHz
Zakresy częstotliwości MW/LW	MW: 531 – 1 602 kHz; LW: 153 – 281 kHz
Czułość użytkowa FM	8 dBf
Selektywność FM	75 dB przy 400 kHz
Stosunek sygnał/szum FM	63 dB (stereo), 65 dB (mono)
Stosunek sygnał/szum dla kasety	61 dB (TYP II/IV), 58 dB (TYP I)
Drżenie i trzepotanie dla kasety	0,08% (WRMS)
Pasmo przenoszenia dla kasety	30 – 18 000 Hz
Funkcje RDS	AF, TA, PTY, CT, REG, EON
Funkcje odtwarzania kasety	AMS, Intro scan, Repeat, ATA, Blank skip, CrO₂/Metal
Funkcje odtwarzania CD/MD	AMS, Intro scan, Repeat, Shuffle, sterowanie zmieniarką
Korektor	Basy ±8 dB przy 100 Hz, Soprany ±8 dB przy 10 kHz; D-Bass (poziomy 1-3)
Wyświetlacz	Podświetlany wyświetlacz cyfrowy (przełączany kolor bursztynowy/zielony)
Dołączony pilot	Pilot obrotowy RM-X2S
Zabezpieczenie	Odłączany panel przedni, alarm ostrzegawczy
Czyszczenie złączy	Patyczek kosmetyczny nasączony alkoholem
Dołączone akcesoria	Elementy montażowe, pilot RM-X2S, etui na panel przedni
Opcje	Zmieniarka CD/MD, kable magistrali RCA RC-61/62/63/64/65, selektor źródła XA-C30

Często zadawane pytania - XR-C453RDS SONY

Jak zresetować radioodtwarzacz Sony XR-C453RDS?

Użyj ostrego przedmiotu (długopisu), aby nacisnąć przycisk Reset znajdujący się na przednim panelu (za panelem). Spowoduje to skasowanie wszystkich pamięci (stacji, ustawień). Należy to zrobić po wymianie akumulatora lub w przypadku awarii.

Jak zdjąć panel przedni?

Naciśnij OFF, a następnie (RELEASE), aby przechylić panel. Pociągnij go do siebie, aby go odłączyć. Nie upuść go. Aby go założyć, wyrównaj części A i B i popchnij, aż usłyszysz kliknięcie.

Jak ustawić zegar?

Naciśnij i przytrzymaj DSPL przez 2 sekundy. Godziny zaczną migać. Użyj przycisków +/-, aby ustawić godzinę, a następnie krótko naciśnij SEL. Minuty zaczną migać, ustaw je, a następnie naciśnij DSPL, aby zatwierdzić.

Z głośników nie wydobywa się dźwięk, co robić?

Najpierw sprawdź ustawienie głośności za pomocą pokrętła VOL. Jeśli masz tylko dwa głośniki, ustaw fader w pozycji środkowej. Upewnij się, że połączenia są prawidłowe i że bezpiecznik nie jest przepalony.

Jak automatycznie zapamiętać stacje radiowe?

Wybierz pasmo (FM1/FM2/FM3/MW/LW) za pomocą MODE, a następnie przytrzymaj (SENS/BTM) przez 2 sekundy. Urządzenie zapamiętuje najsilniejsze stacje w kolejności częstotliwości.

Jak korzystać z funkcji RDS (AF/TA)?

Naciśnij (AF/TA), aby włączyć AF (wyszukiwanie alternatywnych częstotliwości) lub TA (komunikaty drogowe). W trybie AF/TA urządzenie automatycznie dostraja się do najsilniejszych częstotliwości i przerywa odtwarzanie dla komunikatów drogowych.

Jak wyczyścić złącza panelu przedniego?

Odepnij panel przedni (przycisk RELEASE). Użyj patyczka kosmetycznego lekko nasączonego alkoholem, aby wyczyścić styki z tyłu panelu i na korpusie urządzenia. Nie używaj siły, aby nie uszkodzić złączy.

Jakie typy kaset są kompatybilne?

Urządzenie akceptuje kasety typu I (normalne), typu II (CrO₂) i typu IV (metalowe). Dla typów II i IV naciśnij ④, aby włączyć tryb MTL. Nie zaleca się używania kaset dłuższych niż 90 minut.

Jak podłączyć zmieniarkę CD/MD?

Podłącz zmieniarkę CD/MD Sony za pomocą kabla magistrali (dołączonego do zmieniarki). Urządzenie może sterować do 5 zmieniarkami. Wybierz źródło za pomocą SOURCE i zmień zmieniarkę za pomocą MODE.

Co oznaczają komunikaty błędów na wyświetlaczu?

NO MAG: magazynek z płytami nie jest włożony. NO DISC: brak płyty w magazynku. ERROR: płyta brudna lub źle włożona. RESET: naciśnij przycisk Reset urządzenia. HI TEMP: temperatura powyżej 50°C, poczekaj na ochłodzenie.

INSTRUKCJA OBSŁUGI XR-C453RDS SONY

Instrukcja obsługi PL

Informacji o instalacji i podłączaniu należy szukać w załączonej instrukcji instalacji/podłączania.

3a nHCTaIpaHe n Cbbp3BaHe Ha anapaTa, n3noJ3yBaTe npInoJxHnHaPbUHnK.

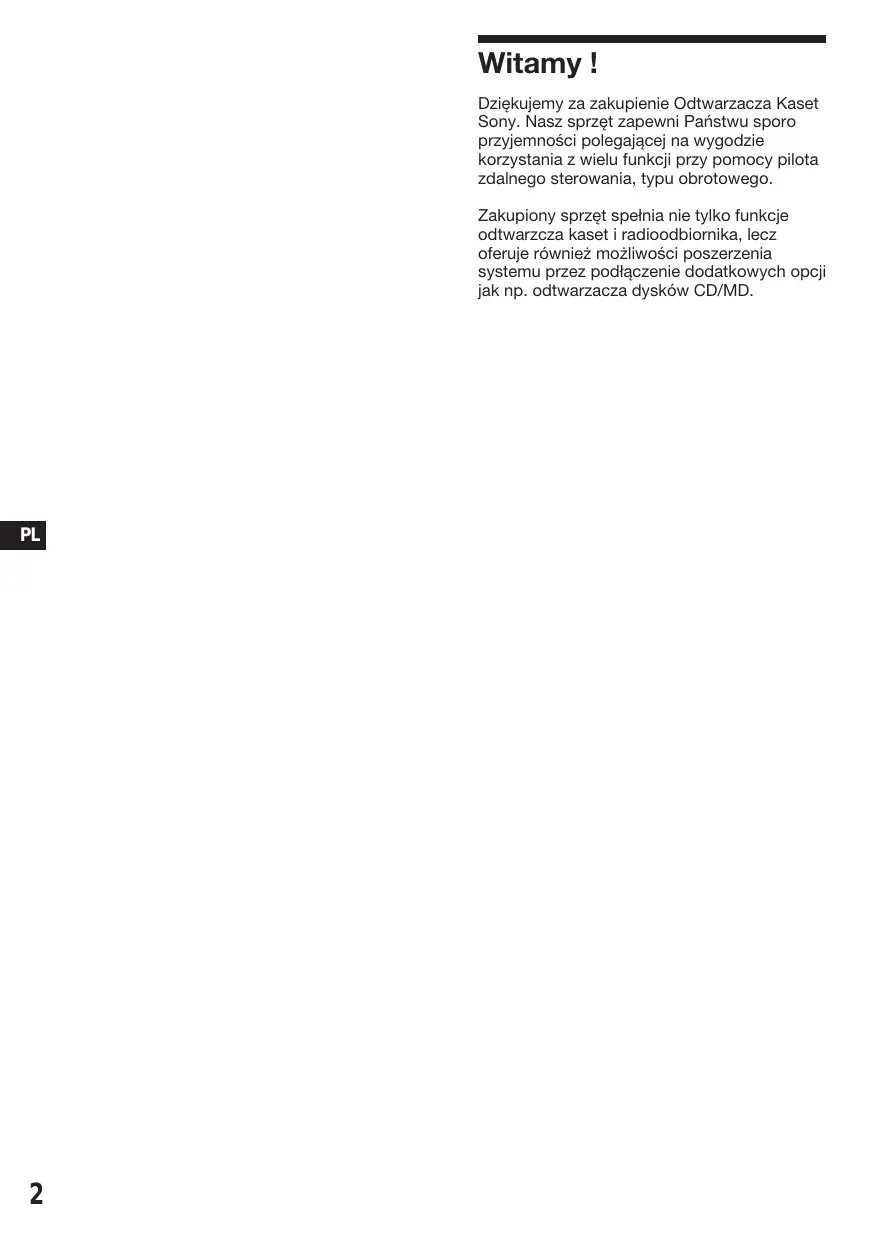

Dziękujemy za zakupienie Odtwarzacza Kaset Sony. Nasz sprzęt zapewni Państwu sporo przyjemności polegającej na wygodzie korzystania z wielu funkcji przy pomocy pilota zdalnego sterowania, typu obrotowej.

Zakupiony sprzęt spełnia nie tylko funkcje odtwarzacza kaset i radioodbiornika, lecz oferuje również możliwości poszerzenia systemu przez podłączenie dodatkowych opcji jak np. odtwarzacza dysków CD/MD.

Spis treści

Informacja dotycząca wyłącznego tego sprzętu

Przygotowania wstępne

Wyzerowanie 4 Zdejmowanie przedniego panelu 4 Przygotowanie obrotowego pilota zdalnego sterowania do użytkownika 5 Nastawianie zegara 5

Odtwarzacz taśm kasetowych

Słuchanie taśmy 6

Odtwarzanie taśmy w różnych trybach 6

Radio

Automatyczne kodowanie stacji nadawczych w pamięci sprzętu Tryb Best Tuning Memory (BTM) (pamięć optymalnego strojenia)..8

Kodowanie wyłącznie wybranych stacji nadawczych 8

Odbior zakodowanych w AMiE ci sprzetu radiowych staci nadawczyh 9

Funkcja RDS

Ogólny opis funkcji RDS 10

Wyświetlanie nazwy stacji nadawczej 10

Automatyczne ponowne dostrajanie poprzednio odbieranego programu — Alternative Frequencies (AF=częstotliwość alternatywna) 10

Odbior migawek o ruchu drogowym 11

Wstępne kodowanie stacji nadawczych oferujących funkcję RDS z danymi AF oraz TA 12

Lokalizowanie stacji nadawczych według rodzaju nadawanego programu 12

Automatyczne ustawianie zegara 14

Pozostałe funkcje

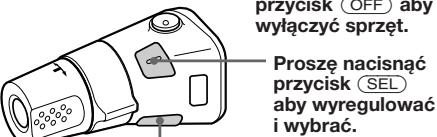

Korzystanie z obrotowej pilota zdalnego sterowania 14 Regulacja charakterystyk dźwięku 15 Wyciszanie dźwięku 16 Zmienianie nastawionych charakterystyk dźwięku i wskaźników akustycznych 16

Sprzęt opcjonalny

Odtwarzacz zmieniający dyski CD/MD

Odtwarzanie dysku CD/MD 17 Szybkie przesłuchiwanie dysków Funkcja - Intro scan 17 Powtórne odtwarzanie nagrań Funkcja - Repeat play 18 Odtwarzanie nagrań w dowolnej kolejności — Tryb Shuffle play 18

Informacje dodatkowe

Środki Ostrożności 19 Konserwacja 20 Demontaż sprzętu 20 Umiejscowienie kontrolek 21 Dane Techniczne 22 Usuwanie usterek 23 Indeks 25

Przygotowania wstępne

Wyzerowanie

Sprzęt należy wyzerować przy rozpoczęciu użytkowania po raz pierwszy lub po wymianie akumulatora pojazdu.

Proszę nacisnąć przycisk zerowania (reset) przy pomocy spiczasto zakończonego przedmiotu, takiego jak np. długopis.

Uwaga

Naciśnięcie przycisku zerowania spowoduje wymazanie wszystkich funkcji pamięci i programów.

Zdejmowanie przedniego panelu

Zdjęcie przedniego panelu zabezpiecza sprzęt przed kradzieżą.

1. Proszę nacisnąć przycisk (OFF). 2. Proszę nacisnąć przycisk (RELEASE), aby otworzyć przedni panel i zdjąć go, pociągając do siebie.

Uwagi

• Przy zdejmowaniu panelu proszę uważać, by go nie upuścić. Naciśnięcie przy prędkości zasięgu sprzętu powoduje automatyczne wyłączenie zasięgu, służące dla bezpieczeństwa głośników przy ewentualnym uszkodzeniu.

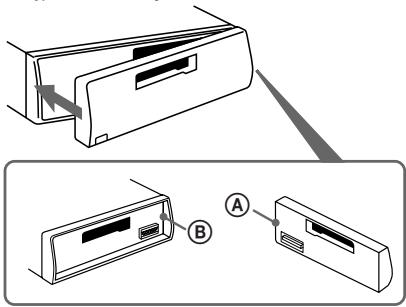

Zakładanie przedniego panelu

Element przedniego panelu oznaczony (A) proszę zamocować do elementu oznaczonego (B) na korpusie głównym, zgodnie z ilustracją, a następnie wcisnąć do zaskoczenia.

Uwagi

Proszę uważać, aby nie umieścić przedniego panelu odwrotnie, gdyż w przeciwnym wypadku nie zostanie on odpowiednio zabezpieczony. - Przy zakładaniu przedniego panelu nie należy dopychać go zbyt silnie do głównego korpusu sprzętu. Wystarczy lekki nacisk. - Zabierając przedni panel ze sobą, należy umieścić go w przeznaczonym do tego etui. - Należy unikać wywierania nacisku na okienko konsoli umieszczone na przednim panelu. - Nie narażać przedniego panelu na nadmierne działanie promieni słonecznych, ciepłego powietrza pochodzącego z systemu ogrzewczego pojazdu, lub na działanie wilgoci. Nie należy pozostawiać go na desce rozdzielczej w samochodzie zaparkowanym w nasłonecznionym miejscu, gdzie może nastąpić znaczny wzrost temperatury wewnątrz pojazdu.

Alarm ostrzegawczy

Alarm ostrzegawczy uaktywnia się na parę sekund po przłączeniu kluczyka zapłonu na pozycję OFF (wyłączenia), jeżeli przedni panel nie został uprzednio zdjęty. (tylko w przypadku kiedy przłącznik źródła zasilania "POWER SELECT" znajduje się w pozycji (A).

W przypadku kiedy podłączono opcjonalny wzmacniacz mocy i nie korzysta się z wmontowanego do sprzętu wzmacniacza, sygnał alarmowy nie zostanie uaktywniony.

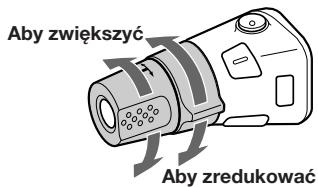

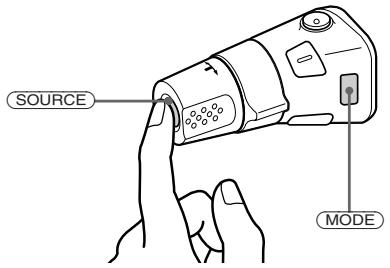

Przygotowanie obrotowego pilota zdalnego sterowania do użytkowania

Przy montażu obrotowego pilota zdalnego sterowania należy nakleić załączoną etykietę zgodnie z ilustracją poniżej.

Nastawianie zegara

Zegar jest wyposażony w cyfrowy, 24-godzinny system wskaźników.

Na przykład, nastawianie zegara na godzinę 10:08

1 Podczas użytkowania sprzętu, proszę nacisnąć przycisk OFF lub DSPL.

2 Proszę przez dwie sekundy naciskać przycisk (DSPL).

Cyfry wskazujące godzinę migają.

Proszę nastawić odpowiednią godzinę.

do przodu

do tyłu

Proszę krótko nacisnąć przycisk (SEL).

Proszę nastawić odpowiednie minuty.

do przodu

doytu

3 Proszę krótko nacisnąć przycisk (DSPL).

10:08

Działanie zegara zostało uaktywnione.

Uwaga

Jeżeli przełącznik POWER SELECT (wybór źródła zasilania), umieszczony na górnej powierzchni sprzętu, znajduje się w pozycji ①, zegara nie można nastawić przed włączeniem zasilania. Proszę włączyć radio, a następnie nastawić zegar.

Odtwarzacz taśm kasetowych

Słuchanie taśmy

Proszę wsunąć kasetę.

Odtwarzanie rozpoczyna się automatycznie.

Jeżeli kaseta została już umieszczona w odtwarzaczu, proszę kilkakrotnie nacisnąć przycisk SOURCE, aby wybrać źródło odtwarzania, aż do wyświetlenia wskaźnika "PLAY".

Odtwarzana jest strona taśmy skierowana ku górze.

Odtwarzana jest strona taśmy skierowana ku dołowi.

Wskazówka

Aby zmienić kierunek transportu taśmy, proszę nacisnąć przycisk (MODE) (<▶) podczas odtwarzania.

Aby	Prosę nacisné
Zatrzymać odtwarzanie	(OFF)
Wysunȩć kasetę	▲

Szybkie przewijanie taśmy

Podczas odtwarzania, proszę przez dwie sekundy naciskać jedną ze stron przycisku (SEEK/AMS).

Szybkie przewijanie taśmy do przodu

Cofanie taśmy

Aby rozpocząć odtwarzanie podczas szybkiego przewijania do przodu lub podczas cofania, proszę nacisnąć przycisk MODE

Lokalizowanie początku nagrania — Automatic Music Sensor (AMS) = automatyczny sensor muzyki

Pominąć może do dziewięciu nagrań naraz.

Podczas odtwarzania taśmy, proszę krótko nacisnąć jedną ze stron przycisku (SEEK/AMS).

Aby zlokalizować następne nagrania

Aby zlokalizować poprzednie nagrania

Uwaga

Funkcja AMS nie będzie działać w następujących wypadkach:

• Odstępy między nagraniami wynoszą mniej niż 4 sekundy. Między poszczególnymi nagraniami występują długie odcinki cichego poziomu głośności lub bardzo spokojnej muzyki.

Zmienianie się wyświetlanych wskaźników

Każdorazowe naciśnięcie przycisku DSPL podczas odtwarzania taśmy powoduje zmianę wskaźników świetlnych w następującej kolejności:

• Przy uaktywnionej funkcji AF/TA.

Odtwarzanie taśmy w różnych trybach

Poszukiwanie dowolnego nagrania — Tryb Intro scan

Proszę naciskać przycisk ① podczas odtwarzania taśmy.

Wskaźnik "INTRO" zostaje wyświetlony w okienku konsoli.

Odtwarzanie pierwszych 10 sekund wszystkich nagrań.

Po znalezieniu poszukiwanego nagrania, proszę ponownie nacisnąć ten sam przycisk. Zostaje przywrócony normalny tryb odtwarzania.

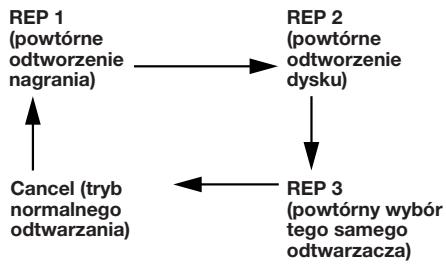

Powtórne odtwarzanie nagrań

Tryb Repeat play

Podczas odtwarzania, proszę naciskać przycisk ②.

Wskaźnik "REP" zostaje wyświetlony w okienku konsoli.

Po zakończeniu odtwarzania aktualnego nagrania, odtwarzanie zostanie powtórzone od początku.

Aby wyłączyć ten tryb odtwarzania, proszę ponownie nacisnąć ten sam przycisk.

Przełączanie na tryb odbioru audycji radiowych podczas szybkiego przewijania taśmy

— Tryb Automatic Tuner Activation (ATA) (automatyczne aktywowanie tunera)

Podczas odtwarzania, proszę naciskać przycisk ⑤.

Wskaźnik "ATA" zostaje wyświetlony w okienku konsoli.

Tuner zostanie automatycznie włączony podczas trwającej 2 sekundy operacji szybkiego przewijania lub cofania taśmy przy pomocy przycisku (SEEK/AMS).

Naciśnięcie przycisku ⑤ wyłącza tę funkcję.

Omijanie przerw między nagraniami podczas odtwarzania taśmy, tryb

— Blank skip

Podczas odtwarzania proszę naciskać przycisk ⑥.

Wskaźnik "BL.SKIP" zostaje wyświetlony w okienku konsoli.

Przerwy powyżej 8 sekund zostaną automatycznie pominięte podczas odtwarzania taśmy.

Naciśnięcie przycisku ⑥ wyłącza tę funkcję.

Odtwarzanie taśmy metalowej lub taśmy CrO₂

Proszę naciskać przycisk ④, aby słuchać taśmy typu CrO₂ (TYPE II) lub taśmy typu metal (TYPE IV).

Wskaźnik "MTL" zostaje wyświetlony w okienku konsoli.

Aby wyłączyć tę funkcję, proszę naciskać przycisk ④.

Radio

Nabyty przez Państwa sprzęt jest w stanie odbierać i kodować w pamięci następujące zakresy częstotliwości: 87,5-108,0 MHz (FM1, FM2) oraz 65,0-74,0 MHz (FM3).

Automatyczne kodowanie stacji nadawczych w pamięci sprzętu

— Tryb Best Tuning Memory (BTM) (pamięć optymalnego strojenia)

Funkcja wybierania z aktualnie odbieranego pasma i kodowania w pamięci sprzętu według emitowanych częstotliwości radiowych stacji nadawczych o najsilniejszych sygnałach emisji.

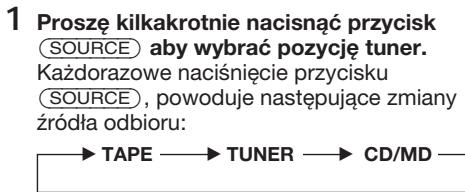

ZAPOBIEGANIE WYPADKOM!

Strojąc radio podczas jazdy samochodem, proszę korzystać z trybu automatycznego strojenia lub z funkcji zakodowanego w pamięci sprzętu poszukiwania zamiast manualnego nastawiania stacji nadawczych.

2 Proszę kilkakrotnie nacisnąć przycisk MODE, aby wybrać odpowiednie pasmo.

Każdorazowe naciśnięcie przycisku MODE powoduje zmianę pasm w następującej sekwencji:

3 Proszę przez dwie sekundy naciskać przycisk (SENS/BTM).

Uwagi

• Podczas odbioru transmisji na pasmach FM1 i FM2, funkcja BTM przeszukuje wyłącznie zakres częstotliwości od 87,5 - 108,0 MHz, a na paśmie FM3 zakres od 65,0 - 74,0 MHz.
• W pamięci sprzętu, pod odpowiednimi przyciskami numerycznymi, nie zostaną zapisane stacje nadawcze o słabym sygnale emisji. Jeżeli odbiór obejmuje tylko kilka radiowych stacji nadawczych, niektóre przyciski numeryczne nie będą wykorzystane.
• Jeżeli w okienku konsoli widoczny jest wskaźnik numeryczny, to automatycznie zakodowane zostaną dalsze radiowe stacje nadawcze pod numerami, od aktualnie wyświetlanego numeru, wzwyż.

Kodowanie wyłącznie wybranych stacji nadawczych

Pod przyciskami numerycznymi można, w dowolnej kolejności, zakodować maksymalnie 6 stacji nadawczych dla każdego pasma (FM1, FM2, FM3, MW i LW). A więc, w pamięci sprzętu można w sumie zakodować 18 stacji nadawczych pasma FM.

Jeżeli pod danym przyciskiem numerycznym zakoduje się nową stację nadawczą, poprzednio zakodowana zostanie automatycznie wymazana.

1. Proszę kilkakrotnie naciskać przycisk (SOURCE), aby wybrać tuner. 2. Proszę kilkakrotnie nacisnąć przycisk MODE, aby wybrać pasmo. 3. Proszę naciskać przycisk (SEEK/AMS), aby dostroić stację nadawczą do zakodowania pod wybranym przyciskiem numerycznym. 4. Proszę przez dwie sekundy naciskać wybrany przycisk numeryczny (1 do 6).

Wskaźnik wybranego przycisku numerycznego zostaje wyświetlony w okienku konsoli.

Odbiór zakodowanych w pamięci sprzętu radiowych stacji nadawczych

1. Proszę kilkakrotnie nacisnąć przycisk SOURCE, aby wybrać tuner. 2. Proszę kilkakrotnie nacisnąć przycisk MODE, aby wybrać odpowiednie pasmo. 3. Proszę krótko nacisnąć przycisk numeryczny, pod którym zakodowano wybraną stację nadawczą (1 do 6).

Wskazówka

Proszę naciskać jedną ze stron przycisku (PRESET/DISC), aby uzyskać odbiór stacji nadawczych w kolejności, w której zostały one zakodowane w pamięci (Preset Search Function = funkcja przeszukiwania zakodowanych danych). Podczas odbioru transmisji na paśmie FM1 lub FM2, nie można bezpośrednio dostroić pasma FM3 przy pomocy przycisku (PRESET/DISC), gdyż jest to inny zakres częstotliwości. Proszę dostroić pasmo korzystając z przycisku (MODE).

Jeżeli jakość odbioru trybu stereo w paśmie FM jest niezadowalająca

— Tryb monofoniczny

Proszę krótko nacisnąć przełącznik oznaczony (SENS/BTM), do wyświetlenia wskaźnika "MONO" w okienku konsoli. Jakość dźwięku ulegnie poprawie, lecz odbiór stanie się monofoniczny. (Wskaźnik "ST" zgaśnie.)

Zmienianie wyświetlanych wskaźników

Każdorazowe naciśnięcie przycisku (DSPL) powoduje zmianę kolejności wyświetlanych wskaźników częstotliwości oraz zegara.

Jeżeli nie można dostroić zakodowanej w pamięci stacji nadawczej

Proszę krótko nacisnąć jeden ze stron przełącznika (SEEK/AMS), aby zlokalizować poszukiwaną stację nadawczą (automatic tuning = automatyczne dostrajanie).

Przeszukiwanie zostaje zakończone w momencie odbioru wybranej stacji nadawczej. Proszę kilkakrotnie nacisnąć jeden ze stron przycisku, aby włączyć odbiór audycji wybranej stacji nadawczej.

Uwaga

Jeżeli tryb automatycznego dostrajania stacji nadawczych zostaje zbyt często zatrzymywany, proszę krótko nacisnąć (SENS/BTM), aby wyświetlić wskaźnik "LCL" w okienku konsoli (local seek mode = tryb lokalnego przeszukiwania). Dostrojone zostaną wyłącznie stacje emitujące relatywnie silne sygnały nadawcze.

Wskazówka

Jeżeli wiadoma jest częstotliwość wybranej stacji, proszę nacisnąć i przytrzymać jeden ze stron przycisku (SEEK/AMS) do momentu odebrania poszukiwanej stacji nadawczej (strojenie manualne).

Ogólny opis funkcji RDS

Radio Data System (RDS = system danych radiowych) jest serwisem specjalnym transmitowanym przez radiowe stacje nadawcze, umożliwiającym stacjom pasma FM przesyłanie systemem sygnałów cyfrowych dodatkowych informacji wraz ze zwykłym sygnałem audycji radiowych. Nabyty samochodowy zestaw stereo oferuje wiele różnych możliwości. Oto niektóre z nich: automatyczne ponowne dostrajanie poprzednio odbieranego programu, odbiór migawek na temat ruchu drogowego oraz lokalizacja radiowych stacji nadawczych według typu transmitowanych programów.

Z funkcji RDS można korzystać wyłącznie na pasmach FM1 i FM2.

Uwagi

• Ilość dostępnych funkcji RDS zależy od kraju lub regionu.
• Funkcja RDS może nie działać prawidłowo, jeżeli moc sygnału jest za słaba lub jeżeli nastrojona stacja nadawcza nie transmituje sygnałów RDS.

Wyświetlanie nazwy stacji nadawczej

Nazwa aktualnie odbieranej stacji zostaje wyświetlona w okienku konsoli.

Proszę wybrać stację nadawczą transmitującą na paśmie FM.

Po dostrojeniu stacji nadawczej transmitującej sygnały RDS na paśmie FM, nazwa stacji zostanie wyświetlona w okienku konsoli.

F1 BBC 1 F M

Uwaga

Wskaźnik świetlny ** oznacza, że odbierana stacja nadawcza transmituje sygnały RDS.

Zmiana wyświetlanych wskaźników

Po każdorazowym naciśnięciu przycisku (DSPL), wyświetlane wskaźniki zmieniają się w następującej kolejności:

Uwaga

Wskaźnik "NO NAME" zostaje wyświetlony, jeżeli odbierana stacja nadawcza nie transmituje sygnałów RDS.

Automatyczne, ponowne dostrajanie poprzednio odbieranego programu

Alternative Frequencies

(AF=częstotliwości alternatywne)

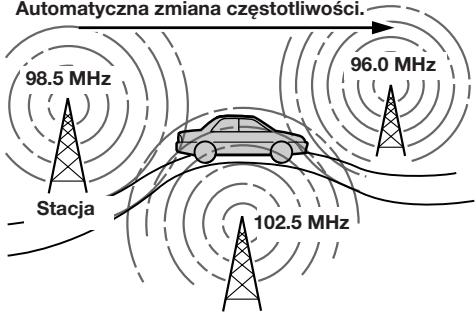

Funkcja "Alternative Frequencies" (AF) automatycznie wybiera i ponownie dostraja stację nadawczą o najsilniejszym na danej sieci sygnale. Korzystanie z tej funkcji umożliwia stały odbiór tego samego programu podczas długodystansowej jazdy, bez konieczności manualnego dostrajania.

Automatyczna zmiana częstotliwości.

1 Proszę wybrać stację nadawczą transmitującą na paśmie FM. 2 Proszę naciskać przycisk (AF/TA) do wyświetlenia wskaźnika "AF" w okienku konsoli.

Sprzęt rozpoczyna poszukiwanie alternatywnej stacji o najsilniejszym na danej sieci sygnale transmisyjnym.

Uwagi

• Naciśnięcie przycisku (AF/TA) podczas odbioru transmisji na paśmie FM3 powoduje automatyczne przełączenie na pasmo FM1.
• Przy braku alternatywnej stacji nadawczej w danym rejonie lub gdy jej poszukiwanie nie jest konieczne, proszę wyłączyć funkcję AF, przyciskając przycisk (AF/TA) do zniknięcia wskaźnika "AF".

Zmienianie wyświetlanych wskaźników

Po każdorazowym naciśnięciu przycisku (AF/TA) wyświetlane wskaźniki zmieniane są w następującej kolejności:

• Proszę wybrać ten wskaźnik, aby włączyć funkcję AF oraz TA.

Uwagi

• Jeżeli sprzęt nie może odszukać alternatywnej stacji nadawczej, transmitującej na danej sieci, wskaźnik "NO AF" oraz nazwa stacji migają.
• Jeżeli nazwa stacji miga po odnalezieniu stacji nadawczej przy pomocy funkcji AF, oznacza to brak alternatywnej częstotliwości. Podczas migania nazwy stacji proszę (w przeciągu ośmiu sekund) nacisnąć przycisk (SEEK/AMS). Sprzęt rozpoczyna poszukiwanie alternatywnej częstotliwości o tych samych danych PI (Programme Identification = identyfikacja programu) (wskaźnik "PI seek" zostaje wyświetlony przy jednoczesnym braku dźwięku). Wskaźnik "NO PI" zostanie wyświetlony, jeżeli sprzęt nie odnajdzie alternatywnej częstotliwości, a następnie poprzednio wybrana częstotliwość zostanie przywrócona.

Odbiór programów regionalnych

Funkcja "REG" (regional on = włączenie programu regionalnego) zezwala na nastrojenie programu regionalnego bez konieczności przełączania na inną, regionalną stację nadawczą. (Proszę pamiętać o uprzednim włączeniu funkcji AF). Sprzęt został fabrycznie nastrojony na funkcję "REG", lecz aby wyłączyć tę funkcję, proszę wykonać następującą czynność.

Proszę przez przynajmniej dwie sekundy naciskać przycisk AF/TA do zniknięcia wskaźnika "REG".

Proszę pamiętać, że wyłączenie funkcji "REG" może spowodować przełączenie się sprzętu na inną stację regionalną, transmitującą na tej samej sieci.

Uwaga

Ta funkcja nie działa na terenie Wielkiej Brytanii oraz w niektórych innych regionach.

Odbiór migawek o ruchu drogowym

Funkcje "Traffic Announcement" (TA=migawki o ruchu drogowym) oraz Traffic Programme (TP=program o ruchu drogowym) umożliwiają automatyczne nastrojenie odpowiedniej stacji pasma FM transmitującej migawki o ruchu drogowym, podczas odbioru programu z innego źródła.

Proszę naciskać przycisk (AF/TA) do momentu wyświetlenia wskaźnika "TA" lub "AF TA" w okienku konsoli.

Sprzęt rozpoczyna poszukiwanie stacji nadawczych transmitujących migawki o ruchu drogowym. Wskaźnik "TP" zostaje wyświetlony w okienku konsoli w momencie zlokalizowania przez sprzęt odpowiedniej stacji nadawczej. Wskaźnik "TA" zaczyna migać w momencie rozpoczęcia migawek o ruchu drogowym, miganie wyłącza się po zakończeniu transmisji.

Wskazówka

Jeżeli transmisja migawek o ruchu drogowym rozpoczyna się podczas słuchania programu z innego źródła, sprzęt automatycznie przełącza na migawki, a po ich zakończeniu powraca do uprzednio odbieranego źródła programu.

Uwagi

• Wskaźnik "NO TP" miga przez pięć sekund, jeżeli aktualnie odbierana stacja nadawcza nie transmituje migawek o ruchu drogowym. Następnie sprzęt rozpoczyna poszukiwanie odpowiedniej stacji nadawczej oferującej tę funkcję. Jednoczesne wyświetlenie w okienku konsoli wskaźnika "EON" przy włączonej funkcji "TP" oznacza, że aktualnie odbierana stacja nadawcza korzysta z transmisji migawek o ruchu drogowym nadawanych przez inną stację nadawczą, na tej samej sieci.

Wyłączanie aktualnych migawek o ruchu drogowym

Proszę krótko nacisnąć przycisk (AF/TA).

Aby wyłączyć wszystkie transmisje migawek o ruchu drogowym, proszę wyłączyć funkcję przez naciskanie przycisku (AF/TA) do wyłączenia wskaźnika "AF".

Wstępne kodowanie poziomu głośności dla migawek o ruchu drogowym w pamięci sprzętu

Poziom głośności dla migawek o ruchu drogowym można wstępnie zakodować przy odbiorze odpowiedniego programu. W momencie rozpoczęcia ogłoszeń, poziom głośności zostanie automatycznie naregulowany na wstępnie zakodowany poziom.

1. Proszę wybrać odpowiedni poziom głośności. 2. Proszę nacisnąć przycisk ③) jednocześnie naciskając przycisk (SEL). Wskaźnik "TA VOL" zostaje wyświetlony, a odpowiedni poziom zakodowany w pamięci sprzętu.

Odbior ważnych ogłoszeń państwowych

W przypadku transmisji ważnego ogłoszenia państwowego podczas odbioru audycji radiowej, program zostanie automatycznie przełączony na odbiór transmitowanego ogłoszenia. Podczas odbioru z innego źródła niż programy radiowe, przełączenie na odbiór ważnego ogłoszenia państwowego będzie możliwe tylko w takim przypadku, jeżeli funkcja AF lub TA została uprzednio włączona. Sprzęt przełączy się wówczas automatycznie na ten typ ogłoszeń, bez względu na aktualnie odbierane źródło dźwięku.

Wstępne kodowanie stacji nadawczych oferujących funkcję RDS z danymi AF oraz TA

Jeżeli stacje oferujące funkcję RDS zostały wstępnie zakodowane w pamięci sprzętu, jednocześnie kodowane są również wszystkie dane stacji (łącznie z jej częstotliwością), w związku z czym nie ma potrzeby każdorazowego włączania funkcji AF lub TA przy ręcznym dostrojeniu wstępnie zakodowanej stacji nadawczej. Dla każdej indywidualnej, wstępnie zakodowanej stacji nadawczej można wybrać różne nastawy (AF, TA, lub oba) lub też identyczne nastawy dla wszystkich, wstępnie zakodowanych stacji.

Wstępne kodowanie identycznych nastawów dla wszystkich, zakodowanych w pamięci, stacji nadawczych

1. Proszę wybrać pasmo FM. 2. Proszę kilkakrotnie nacisnąć przycisk (AF/TA) i wybrać nastaw “AF”, “TA” lub “AF TA” (dla obu funkcji AF oraz TA). Uwaga: wyłączenie funkcji “AF TA” powoduje zakodowanie stacji oferujących RDS jak również stacji nie oferujących RDS, na paśmie FM. 3. Proszę przez dwie sekundy naciskać przycisk (SENS/BTM).

Wstępne kodowanie różnych nastawów dla każdej ze wstępnie kodowanej w pamięci sprzętu, stacji nadawczej

1. Proszę wybrać pasmo FM1 i dostroić odpowiednią stację. 2. Proszę kilkakrotnie nacisnąć przycisk (AF/TA) i wybrać funkcję “AF”, “TA” lub “AF TA” (dla obu funkcji AF oraz TA). 3. Proszę przez dwie sekundy naciskać odpowiedni przycisk numeryczny do wyświetlenia wskaźnika "MEM". Proszę powtórzyć czynności od etapu 1, aby wstępnie zakodować pozostałe stacje nadawcze.

Wskazówki

Aby zmienić wstępny nastaw AF oraz/lub TA po dostrojeniu wstępnie zakodowanej w pamięci stacji nadawczej, proszę funkcję AF lub TA włączyć względnie wyłączyć.

Lokalizowanie stacji nadawczych według rodzaju nadawanego przez nie programu

Poszukiwanie można zlokalizować przez wybranie jednego z podanych poniżej programów.

W krajach lub regionach gdzie dane EON nie są transmitowane, korzystanie z tej funkcji jest możliwe tylko dla stacji nadawczych, które zostały już raz nastrojone.

Uwaga

Typy programów	Wskazniki
Wiadomycki	NEWS
Aktualne wydarzenia	AFFAIRS
Informacja ogólne	INFO
Sport	SPORT
Oświata	EDUCATE
Dramaturgia	DRAMA
Kultura	CULTURE
Wiadomycki naukowe	SCIENCE
Rógne	VARIED
Muzyka Popularna	POP M
Muzyka Rock	ROCK M
Muzyka Łatwa	M.O.R. M
Lekka muzyka klasyczna	LIGHT M
Muzyka klasyczna	CLASSICS
Inne rodzaje muzyki	OTHER M
Metereologia	WEATHER
Finanse	FINANCE
Programy dla daneci	CHILDREN
Sprawy socjalne	SOCIAL A
Religia	RELIGION
Programy z Telefonicznym udzialem słuchaczy	PHONE IN
Podróze	TRAVEL
Odpoczynek	LEISURE
Jazz	JAZZ
Muzyka typu “Country Music”	COUNTRY
Muzyka Narodowa	NATION M
Stare szlagiery	OLDIES
Muzyka ludowa	FOLK M
Programy Dokumentalne	DOCUMENT
Bez specyfykaksi	NONE

Uwaga

Z wyżej opisanej funkcji nie można korzystać w krajach, gdzie dane PTY (Programme Type selection=wybór typów programu) nie są emitowane.

1 Podczas odbioru audycji stacji nadawczej transmitowanej na paśmie FM, proszę naciskać przycisk (PTY) do wyświetlenia wskaźnika "PTY" w okienku konsoli.

PTY

INFO

Nazwa aktualnie odbieranego programu zostaje wyświetlona, jeżeli dana stacja nadawcza emituje sygnały PTY. Natomiast jeżeli aktualnie odbierana stacja nadawcza transmituje serwis RDS lub jeżeli dane RDS nie są odbierane, zostaje wyświetlony wskaźnik "--------".

Uwaga

Funkcja PTY jest niedostępna na paśmie FM3.

2 Proszę kilkakrotnie naciskać przycisk (PTY) do wyświetlenia wskaźnika odpowiedniego typu programu.

Typy programów zostają wyświetlone w kolejności zilustrowanej w powyższej tabeli. Uwaga: jeśli poszukiwanego typu programu nie można wybrać, wskaźnik "NONE" (bez specyfikacji).

PTY

SPORT

3 Proszę naciskać jedną ze stron przycisku (SEEK/AMS).

Sprzęt rozpoczyna poszukiwanie stacji nadawczej transmitującej wybrany typ programu. Po zlokalizowaniu programu, odpowiednia nazwa typu zostaje przez kilka sekund ponownie wyświetlona. Jeżeli sprzęt nie odszuka wybranego typu programu, przez kilka sekund są wyświetlane wskaźniki "NO" oraz nazwa wybranego programu, na zmianę, po czym sprzęt powraca do odbioru programu poprzedniej stacji nadawczej.

Automatyczne nastawianie zegara

Funkcja odbioru danych CT (Clock Time=zegar godzina) umożliwia automatyczne nastawienie zintegrowanego ze sprzętem zegara.

Podczas odbioru transmisji na paśmie FM, proszę nacisnąć przycisk ②** jednocześnie naciskając przycisk SEL. Wskaźnik "CT" zostanie wyświetlony, a zegar nastawiony.

FM1

Wyłączenie funkcji CT

Proszę powtórzyć wyżej opisane czynności.

Uwagi

• Funkcja CT nie działa, choć odbierana jest stacja emitująca serwis RDS.
• Godzina nastawiona przy pomocy funkcji CT może być niedokładna.

Pozostałe funkcje

Korzystanie z obrotowego pilota zdalnego sterowania

Obrotowy pilot zdalnego sterowania działa przez naciskanie przycisków oraz/lub przez przekręcanie kontrolek.

Za jego pomocą można sterować działaniem opcjonalnego sprzętu odtwarzania dysków CD lub MD.

Przez naciskanie przycisków (SOURCE oraz MODE)

Każdorazowe naciśnięcie przycisku SOURCE powoduje następujące zmiany wyświetlania wskaźników źródła odbioru dźwięku:

TAPE → TUNER → CD/MD

Naciskanie przycisku MODE zmienia operację w następujący sposób:

• Kierunek transportu taśmy.
• Pasmo, FM1 → FM2 → FM3 → MW → LW.
• Odtwarzacz dysków CD/MD.

Wskazówka

Sprzęt można włączyć przez naciśnięcie przycisku (SOURCE) na obrotowym pilocie zdalnego sterowania.

Przez przekręcenie kontrolki (kontrolka SEEK/AMS)

Proszę przekręcić i szybko zwolnić kontrolkę, aby:

Zlokalizować początek nagrań na taśmie. Proszę ponownie przekręcić, przytrzymać i zwolnić kontrolkę, aby szybko przewinąć. Aby odtworzyć taśmę, proszę ponownie przekręcić, przytrzymać i zwolnić kontrolkę. Zlokalizować wybrane nagranie na dysku. Przekręcić i przytrzymać kontrolkę do momentu zlokalizowania odpowiedniego, następnie zwolnić kontrolkę, aby rozpocząć odtwarzanie. - Automatycznie dostroić stacje nadawcze. Przekręcić i przytrzymać kontrolkę, aby dostroić wybraną stację nadawczą.

Przez przekręcanie kontrolki i jej wciśnięcie (sterowanie trybem PRESET/DISC)

Proszę naciskać i przekręcać kontrolkę, aby:

Umożliwić odbiór stacji nadawczych zakodowanych pod przyciskami numerycznymi. Zmienić dysk.

Pozostałe operacje

Proszę przekręcić kontrolkę VOL, aby wyregulować poziom głośności.

Proszę nacisnąć przycisk (MUTE), aby wyciszyć dźwięk.

Proszę nacisnąć przycisk (OFF), aby wyłączyć sprzęt.

Proszę nacisnąć przycisk SEL, aby wyregulować i wybrać.

Proszę nacisnąć przycisk DSPL, aby zmienić wyświetlane wskaźniki.

Zmiana kierunku operatywnego

Kierunek operatywny kontrolek jest fabrycznie nastawiony, patrz ilustracja poniżej.

Jeżeli obrotowy pilot zdalnego sterowania ma zostać umieszczony na prawo od kolumny kierownicy, należy zmienić kierunek operatywny kontrolek.

Proszę przez dwie sekundy naciskać przycisk (SEL), jednocześnie wciskając kontrolkę VOL.

Regulacja charakterystyk dźwięku

1. Kilkakrotnie naciskając przycisk (SEL), proszę wybrać charakterystykę, która zostanie wyregulowana.

VOL (głośność) → BAS (tony niskie) → TRE (tony wysokie) → BAL (równowaga) → FAD (fader)

2. Proszę wyregulować wybraną charakterystykę dźwięku, naciskając przycisk ⊕ lub ⊖.

Regulację należy przeprowadzić w ciągu trzech sekund od dokonania wyboru. (Po upływie trzech sekund przycisk będzie ponownie służył do sterowania poziomem głośności.)

Wyciszanie dźwięku

Proszę naciskać przycisk MUTE

Wskaźnik "MUTE" miga.

Aby powrócić do poprzedniego poziomu głośności, proszę ponownie nacisnąć ten sam przycisk.

Wskazówka

Poziom głośności zostanie automatycznie zredukowany w momencie otrzymania sygnału rozmowy telefonicznej (funkcja Telefon-Mute).

Zmienianie nastawionych charakterystyk dźwięku i wskaźników akustycznych

Wspomaganie dźwięków niskich - funkcja — D-Bass

Umożliwia odbiór czystego i silnego dźwięku tonów niskich. Funkcja D-bass wspomaga sygnał o niskich częstotliwościach silniej niż konwencjonalne metody wspomagania tonów niskich.

Wyraźniejszy odbiór tonów niskich przy normalnym poziomie głośności dźwięków wokalnych. Kontrolka D-bass ułatwia uwydatnianie i regulację tonów niskich.

Otrzymuje się w ten sam efekt, jak przy podłączeniu opcjonalnego sub-systemu tonów niskich.

Ponadto, funkcja Digital D-bass* stwarza wyostrzony i silniejszy dźwięk basów niż analogowy system funkcji D-bass.

Cyfrowy system D-BASS

Regulacja korektora graficznego tonów niskich

Proszę przekręcić kontrolkę D-BASS, aby wyrównać poziom tonów niskich (1, 2 lub 3).

Wskaźnik "D-BASS" zostaje wyświetlony w okienku konsoli.

Aby wyłączyć, proszę przekręcić kontrolkę na pozycję OFF.

• Jeżeli odtwarzacz dysków CD ze zmiennikiem dysków jest wyposażony w cyfrową funkcję D-bass, podczas odtwarzania dysku CD w okienku konsoli zostaje wyświetlony wskaźnik "DIGITAL D-BASS".

Uwaga

Na wysokim poziomie głośności dźwięk basów może być zniekształcony, jeśli odtwarzacz dysków CD ze zmiennikiem dysków nie jest wyposażony w funkcję D-Bass.

W takim przypadku proszę przykręcić kontrolkę D-BASS i odpowiednio wyregulować poziom głośności.

Wyciszanie sygnału akustycznego

Proszę naciskać przycisk ⑥ jednocześnie naciskając SEL.

Aby przywrócić sygnał akustyczny, proszę ponownie nacisnąć te same przyciski.

Uwaga

Jeżeli podłączono opcjonalny zasilacz i nie korzysta się ze zintegrowanego z zestawem zasilacza, sygnał akustyczny nie zostanie uaktywniony.

Zmiana kolorów iluminacji świetlnej

Proszę naciskać przycisk ① jednocześnie naciskając przycisk SEL.

Wybrać kolor żółty lub zielony.

Sprzęt opcjonalny

Odtwarzacz zmieniający dyski CD/MD

Nabyty sprzęt umożliwia sterowanie maksymalnie pięcioma zmiennikami dysków CD/MD.

Odtwarzanie dysku CD/MD

Proszę nacisnąć przycisk (SOURCE) do wyświetlenia wskaźnika oznaczającego wybrany zmiennik dysków.

Odtwarzanie rozpoczyna się.

Jeżeli podłączono zmiennik dysków CD/MD, wszystkie nagrania zostaną odtworzone od początku.

Uwaga

Nawet jeżeli wybrano zmiennik MD, w okienku konsoli zostanie wyświetlony wskaźnik "CD".

Wybór odpowiedniego odtwarzacza/zmiennika dysków CD/MD (jeżeli podłączono kilka urządzeń odtwarzających dyski CD/MD)

Proszę kilkakrotnie naciskać przycisk MODE, aby wybrać odpowiedni odtwarzacz CD/MD.

Zmiana wyświetlanych wskaźników

Każdorazowe naciśnięcie przycisku (DSPL) podczas odtwarzania dysków CD/MD powoduje następujące zmiany w wyświetlaniu wskaźników:

Czas odtworzonych dysków ↔ Zegar

Lokalizowanie poszczególnych tytułów nagrań

Automatic Music Sensor (AMS) = funkcja automatycznego sensora muzyki

Celem pominięcia nagrania lub kilku nagrań, proszę każdorazowo naciskać stronę przycisku (SEEK/AMS) podczas odtwarzania tytułów.

Aby zlokalizować następne nagrania

Aby zlokalizować poprzednie nagrania

Lokalizowanie poszczególnych.), na nagraniu

• Manual Search (manualne przyszukiwanie)

Podczas odtwarzania, proszę jednokrotnie nacisnąć jedną ze stron przycisku (SEEK/AMS). Po zlokalizowaniu poszukiwanego utworu, proszę zwolnić przycisk.

Przeszukiwanie do przodu

Przeszukiwanie przez cofanie

Przełączanie na inny dysk

Podczas odtwarzania, proszę nacisnąć jedną ze stron przycisku (PRESET/DISC).

Aby powrócić do poprzedniego dysku

Aby przejść do następnego dysku

Szybkie przysłuchiwanie dysków Funkcja - Intro scan

Odtwarzanie pierwszych 10 sekund wszystkich nagrań danego dysku po kolei. Podobnie w przypadku kolejnych dysków.

Proszę naciskać przycisk ① podczas odtwarzania.

Wskaźnik "INTRO" zostaje wyświetlony w okienku konsoli.

Po zlokalizowaniu poszukiwanego nagrania, proszę ponownie nacisnąć ten sam przycisk. Powrót do trybu normalnego odtwarzania dysków CD/MD.

Powtórne odtwarzanie nagrań Funkcja - Repeat play

Aby powtórnie odtworzyć nagranie

Proszę kilkakrotnie nacisnąć przycisk podczas odtwarzania dysku CD/MD do wyświetlenia wskaźnika "REP 1".

Aby powtórnie odtworzyć dysk

Proszę kilkakrotnie nacisnąć przycisk podczas odtwarzania dysku CD/MD do momentu wyświetlenia wskaźnika "REP 2".

Aby powtórnie odtworzyć wszystkie dyski aktualnie wybranego odtwarzacza

Proszę kilkakrotnie nacisnąć przycisk podczas odtwarzania dysku CD/MD do momentu wyświetlenia wskaźnika "REP 3".

Każdorazowe naciśnięcie przycisku ② powoduje następujące zmiany w wyświetlaniu wskaźników:

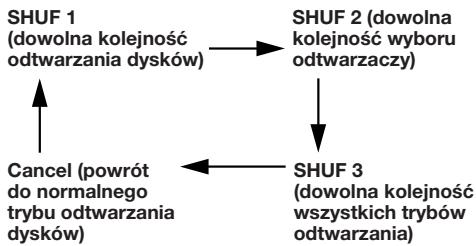

Odtwarzanie nagrań w dowolnej kolejności

Tryb Shuffle play

Odtwarzanie wszystkich nagrań danego dysku w dowolnej ich kolejności

Proszę kilkakrotnie nacisnąć przycisk ③ podczas odtwarzania dysku CD/MD, do momentu wyświetlenia wskaźnika "SHUF 1".

Aby odtworzyć wszystkie dyski umieszczone w wybranym odtwarzaczu, w dowolnej ich kolejności

Proszę kilkakrotnie nacisnąć przycisk podczas odtwarzania dysku CD/MD do momentu wyświetlenia wskaźnika "SHUF 2".

Celem odtworzenia wszystkich dysków znajdujących się w aktualnie podłączonych zmiennikach dysków, w przypadkowej kolejności

Proszę kilkakrotnie nacisnąć przycisk podczas odtwarzania dysku CD/MD do momentu wyświetlenia wskaźnika "SHUF 3".

Każdorazowe naciśnięcie przycisku ③ powoduje następujące zmiany w wyświetlaniu wskaźników:

Naciśnięcie przycisku ① podczas odtwarzania w trybie dowolnej kolejności, włącza tryb odtwarzania pierwszych 10 sekund wszystkich nagrań w dowolnej ich kolejności.

Informacja dodatkowa

Środki ostrożności

• Jeżeli pojazd był zaparkowany w nasłonecznionym miejscu, co mogło spowodować duży wzrost temperatury w środku, należy odczekać, by sprzęt uległ schłodzeniu przed rozpoczęciem użytkowania.
• Jeżeli do sprzętu nie dochodzi zasilanie, należy przede wszystkim sprawdzić przewody. Jeżeli są one prawidłowo podłączone, proszę sprawdzić bezpiecznik.
• W przypadku braku dźwięku z głośników w systemie dwugłośnikowym, proszę ustawić kontrolkę funkcji "fader" (zanik) w pozycji środkowej.
• Sprzęt jest wyposażony we własny wzmacniacz mocy, co może spowodować pewne przegrzanie kasety odtwarzanej przez dłuższy czas. Ten objaw nie jest znakiem defektu sprzętu.

Z wszelkimi pytaniami lub ewentualnymi niejasnościami związanymi z użytkowaniem zakupionego sprzętu, które nie zostały omówione w instrukcji obsługi, należy zwrócić się do fachowców w najbliższym punkcie obsługi lub punkcie prowadzącego sprzedaż produktów firmy Sony.

Aby utrzymać wysoką jakość odtwarzanego dźwięku

Jeżeli w pobliżu sprzętu umieszczono obsady do przechowywania puszek z napojami, proszę uważać, by nie wylać na sprzęt soków itp. Większość tego rodzaju napojów zawiera cukier, którego resztki mogą spowodować zanieczyszczenie głowic kaset i tym samym głowic odtwarzających lub zanik dźwięku. Zestawy czyszczące głowice odtwarzające są w stanie oczyścić lepkie zanieczyszczenia.

Uwagi dotyczące kaset

Środki ostrożności dotyczące kaset

• Nie należy dotykać taśmy, gdyż brud lub kurz mogą zanieczyścić głowice odtwarzające. Kasety należy przechowywać z dala od sprzętu wyposażonego w magnesy, takiego jak np. głośniki lub wzmacniacze mocy, gdyż mogłoby to spowodować wymazanie lub zniekształcenie dźwięku.
• Nie należy wystawiać kaset na bezpośrednie działanie słońca, bardzo niskich temperatur lub wilgoci.
• Rozciągnięte taśmy mogą zostać wciągnięte przez mechanizm odtwarzacza. Przed wsunięciem taśmy, proszę przy pomocy ołówka lub innego, podobnego przedmiotu, przekręcić rolkę, aby zlikwidować luz taśmy.

Zniekształcone kasety i odstające etykiety mogą spowodować komplikacje przy wsuwaniu i wysuwaniu kaset. Proszę usunąć lub wymienić luźne etykiety.

Kasety o dłuższym niż 90 minut czasie odtwarzania

Nie zaleca się korzystania z kaset o czasie odtwarzania dłuższym niż 90 minut, poza trybem ciągłego odtwarzania. Taśmy takich kaset są bardzo cienkie i łatwiej się rozciągają. Częste odtwarzanie i zatrzymywanie może spowodować wciągnięcie taśmy przez mechanizm odtwarzacza.

Konserwacja

Wymiana bezpiecznika

Przed wymianą bezpiecznika należy sprawdzić, czy wartość amperów odpowiada wartości podanej na starym bezpieczniku. Jeżeli bezpiecznik przepalił się, należy sprawdzić podłączenie zasilania i wymienić bezpiecznik. Jeżeli bezpiecznik ponownie ulegnie przepaleniu, może to być sygnałem wewnętrznego defektu. W takim wypadku proszę skonsultować się z najbliższym punktem serwisowym firmy Sony.

Ostrzeżenie

Nie należy nigdy korzystać z bezpiecznika o wyższej wartości amperów od podanej na dostarczonym ze sprzętem bezpieczniku, gdyż mógłby on spowodować uszkodzenie sprzętu.

Czyszczenie łączy

Sprzęt może działać nieprawidłowo, jeżeli łącza pomiędzy panelem a głównym korpusem są zanieczyszczone. Aby temu zapobiec, należy otworzyć przedni panel, przyciskając w miejscu oznaczonym (RELEASE), zdjąć panel i wyczyścić łącza wacikiem lekko zwilżonym alkoholem. Nie należy wywierać nacisku, gdyż w przeciwnym wypadku łącza mogą ulec uszkodzeniu.

Główny korpus sprzętu

Tylna część przedniego panelu

Demontaż sprzętu

1 2

3

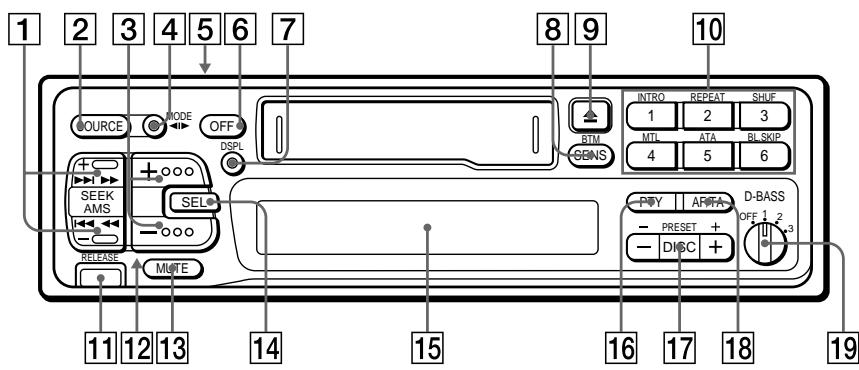

Umiejscowienie kontrolek

Szczegóły podano na oznaczonych stronach.

1 Przycisk SEEK/AMS 6,7,8,9,11,13,14, 17 2 Przycisk SOURCE (TAPE/TUNER/CD/ MD) 6,8,14 3 Przyciski (volume/bass/treble/ balance/fader control) 5, 15 4 Przycisk MODE (▲IP) Podczas odbioru audycji radiowych: Wybór pasma = BAND 8, 14 Podczas odtwarzania taśm: Zmiana kierunku transportu taśmy 6 Podczas odtwarzania dysków CD/MD: Wybór zmieniarki dysków 17 5 Przełącznik POWER SELECT (wybór źródła zasilania) (umieszczony na górnej powierzchni sprzętu) Patrz w rozdziale "Przełącznik POWER SELECT" w Instrukcjach Montażu/ Podłączenia. 6 Przycisk OFF 5, 6 7 Przycisk DSPL (zmiana trybu wyświetlania/nastawianie godziny) 5, 6, 15, 17 8 Przycisk SENS/BTM (regulacja czułości/Funkcja BTM=Pamięć optymalnego dostrajania) 8, 9 9 Przycisk (eject) wysuwanie taśmy 6 10 Podczas odbioru audycji radiowych: Przyciski numeryczne 8 Podczas odtwarzania dysków CD/MD: ① Przycisk INTRO 6, 17 ② Przycisk REPEAT 7, 18 ③ Przycisk SHUF (Shuffle) 18

④ Przycisk MTL 7 ⑤ Przycisk ATA (Automatic Tuner Activation) 7 ⑥ Przycisk BL.SKIP (Blank Skip) 7

11 Przycisk RELEASE (zwolnienie przedniego panelu) 4, 20 12 Przycisk zerowania "Reset" (umieszczony z przodu sprzętu, schowany za przednim panelem) Przycisk ten należy nacisnąć przed rozpoczęciem użytkowania sprzętu po raz pierwszy, po wymianie akumulatora, lub jeśli przyciski umieszczone na sprzęcie nie działają prawidłowo.

13 Przycisk MUTE 16 14 Przycisk SEL (wybór trybu sterowania) 5, 12, 14, 15 15 Okienko konsoli 16 Przycisk PTY (typ programu) 13 17 Przycisk PRESET/DISC 9, 17 Podczas odbioru stacji nadawczych przez tuner sprzętu: Wybór zapisanej w pamięci sprzętu radiowej stacji nadawczej 9 Podczas odtwarzania dysków CD/MD: Wybór dysku 17 18 Przycisk AF/TA (częstotliwość alternatywne/migawki o ruchu drogowym) 10, 11, 12 19 Kontrolka D-BASS 16

Dane Techniczne

Część odtwarzacza kaset

Ścieżka taśmy 4-ścieżkowy 2-kanałowy stereo

Zniekształcenia dźwięku (spowodowane nierównomiernym przesuwem taśmy)

0,08% (WRMS)

Pasmo przenoszenia

30-18.000Hz

Stosunek sygnału do szumu 61 dB (TYPE II, IV)

58 dB (TYP I)

Część tunera

FM

Zakres strojenia FM1, FM2: 87.5 - 108.0 MHz FM3: 65.0 - 74.0 MHz

Gniazdko antenowe Zewnętrzne

Częstotliwość pośrednia 10,7 MHz

Czułość używalna 8 dBf

Wybiórczość 75 dB przy 400 kHz

Odstęp psofometryczny 63 dB (stereo),

65 dB (mono)

Zniekształcenia harmoniczne przy 1 kHz

0,5% (stereo),

0,3% (mono)

Rozdzielczość 35 dB przy 1 kHz

Odporność

30-15.000 Hz

Współczynnik przechwytu

2 dB

MW/LW

Zakres strojenia MW: 531 - 1.602 kHz

LW: 153 - 281 kHz

Gniazdko antenowe Zewnętrzne złącze

antenowe

Częstotliwość pośrednia 10,71 MHz/450 kHz

Czułość MW: 30 μV

LW: 50 μV

Część wzmacniacza mocy

Wyjścia Wyjścia głośników

(złączki szczelinowe)

Impedancja głośników 4-8 omów

Maksymalna moc na wyjściu

35 W×4 (przy 4 omach)

Ogólne

Wyjscia	Przewód Telefonicznych sterowania zasilianiem wzmacniacza mocy Przewód sterowania funkcja wyciszania dla odbioru rozmów Przewód sterujuz zasilanie anteny Przewody zasilajace (1)
Kontrolki dzwieku	Basy ±8 dB przy 100 Hz Tony wysokie ±8 dB przy 10 kHz
Zapotrzebowanie mocy	bateria samochodowa 12 V DC (negatywne uziemienie)
Wymiary	Okło 188 × 58 × 181 mm (szer./wys./gl.)
Wymiary montaźowe	Okło 182 × 53 × 164 mm (szer./wys./gl.)
Waga	Okło. 1,2 kg
Dostarczony ospręt	Częsci montaźowe i zȩczka (1 zestaw) Pilot zdalnégo sterowania RM-X2S (1) Etui na przydni panel (1)
Akcesoria opcjonalne	Kabel Bus (dostarczony z zȩczem o wtyku typu RCA) RC-61 (1 m), RC-62 (2 m) zȩczne o wtyku typu RCA RC-63 (1 m), RC-64 (2 m), RC-65 (5 m)
Sprȩz opcjonalny	Odtwarzaczy dysków CD z zmiennikiem dysków CDX-705, CDX-605 (10 dysków), CDX-T65, CDX-T62 (6 dysków) Zmiennik dysków MD MDX-61 Wybor zȩódxa XA-C30

Wygląd oraz dane techniczne mogą ulec zmianie bez uprzedzenia.

Usuwanie usterek

Poniższa lista kontrolna służy jako pomoc w usuwaniu ewentualnych usterek, które mogą wystąpić podczas użytkowania sprzętu.

Przed skorzystaniem z listy kontrolnej zaleca się sprawdzenie tekstu odpowiednich opisów działania sprzętu.

Ogólne

Usterka	Przyczyna/Sposob usunięcia usterki
Brak dzwieku.	• Prosze wyregulowej poziom goływość przyczyskidem (+). • Kontrolkawe zaniku sąȩzy ustawić w Pozycji srodkowej dla dwu-głownikowgo systemu.
Brak wskażników w okienku konsoli.	Naleź wy unsąć przyznani paneli i oczyScić zędzka. Szczejowy, patrz opis „Czyszczenersie Łaczy“ w rozdziele „Konserwacja".
Brak sygnalu akustycznégo.	• Podłuczono dodatkowy wzmacniacz mocy i nie korzysta sąze zintegroweanego ze sprzȩtem wzmacniacza. • Sygnalu akustyczny zostawy wyciszony (strona 14).

Odtwarzanie taśm

Usterka	Przyczyna/Sposob usuniecia uterki
Odtwarzany dzwiek jest znieksztalcony.	Zanieczyszczene glowicy odtwarzajacej. → Prosze oczyScić glowice.
Funkcja AMS nie Dziata prawidłowo.	• Szmery w przerwach między nagraniami. • Przerwa między nagraniami jest za krótka (mniej niż cztery sekundy). • ➔ na przycisku (SEEK/AMS) zostaw naciść bezpośrednio przydodworzeniem nastepné nagrania. • ➔ na (SEEK/AMS) zostaw naciść natychmiast po Rozpoczeci uodtwarzania. • Długa przyerwa lub;cieść nagrania o niskiej;czȩstotiwość lub bardzo niskim poziomie dzwieku, jest traktowana przyź pręje jako przyerwa w nagraniu.

Odbiór audycji radiowych

Usterka	Przyczyna/Sposob usuniecia usterki
Zaproprogramowane strojenie nie** funkcjonije.	• Prosze zagodować prawidłowamy czȩstotliwość wAMIcie** sprętuty. • Sygnatemitowaniej audycji jest za sąbary.
Automatyczne strojenie nie** funkcjonije.	Sygnatemitowaniej audycji jest za sąbary. → Prosze dostrojNIC manualnie.
Wskaznik "ST" miga.	• Prosze dokladytie dostrojNIC w遑 ciwamy czȩstotliwość. • Sygnatemitowaniej audycji jest za sąbary. → Prosze nacisnAAC (SENS/BTM) aby przyjeść na tryb MONO.

Funkcje RDS

Usterka	Przyczyna/Sposób usunięcia usterki
Funkcja RDS nie dzila	Funkcja RDS jest dostepna wymiarcznie na pasmach FM1 i FM2.
Tryb A SEEK sączama są po paru sekundach od Rozpoczȩcia stuchania.	Stacja nie emituje sygnalu TP lub sygnaj jest zbyt slasby. → Prosze naciskać przycisk (AF/TA) do znikość wskaźnika “AF TA”.
Brak migawek o ruchu drogowym	• Uaktywnic fungcję “TA”. • Stacja nadawczna nie emituje migawek o ruchu drogowymość sączy do grupy staci TP. → Prosze dostrojić inną stȩje.
Funkcja PTY wskazuje “NONE”.	Stacja nie sygnalizuJE typów programu.

Odtwarzanie dysku

Usterka	Przychyna/Sposób usunięcia usterki
Odtwarzany dźwić “Ślizga sie”.	Zakurzony lub uszkodzony dysk.

Świetlne wskaźniki błędów (przy podłączonym/-ych opcjonalnym/-ych zmienniku/-ach dysków)

Następujące wskaźniki świetlne migają przez około pięć sekund i rozlega się alarmowy sygnał dźwiękowy.

Okienko konsoli	Przyczyna	Sposob usunięcia usterki
NO MAG	Magazynek dysków nie zostaw umieszczony w zmienniku dysków CD/MD.	Prosze wsuność magazynek z dyskami do zmiennika dysków CD/MD.
NO DISC	Brak dysku w magazynku.	Prosze wygrań magazynek i wą多地ysk.
NG DISCS	Dysk CD/MD nie jest odtwarzany z niewiadomego powodu.	Prosze wymienić dysk CD/MD.
ERROR	Dysk jest zanieczyszczony. Dysk zostalu odwrotnie ułość.	Prosze oczyȩcie dysk. Prosze dysk wȩciewie ułość.
RESET	UzytkOWanie zmiennika dysków CD/ MD jest z przyczyn niedznanych niemozgliwe.	Prosze nacisność przycisk "reset" na korpusie sprzȩtu.
HI TEMP	Temperatura otoczeniaDynosi ponad 50°C.	Prosze odczekać aż temperatura otoczenia spadnia poniȩzej 50°C.

Jeżeli wyżej podane wskazówki nie pomogą w usunięciu usterki, należy skonsultować się z najbliższym punktem obsługi lub sprzedawcą produktów firmy Sony.

Indeks

A

Alarm ostrzegawczy 4

Automatic Music Sensor (AMS) 6

Automatyczne strojenie 8

B, C

Balans 15

Bass 16

Blank skip - Omijanie przerw między nagraniami 7

Częstotliwość alternatywne (AF) 10

D, E

Dźwięki wysokie 15

F, G, H

Fader 15

Funkcja DIGITAL D-BASS (D-Bass) 16

Funkcja "Mute" (wyciszanie) 15, 16

Funkcja "Radio Data System" (RDS) 10, 11, 12

I, J, K, L

Intro scan 6,17

M, N

Manuale przeszukiwanie 17

Manualne strojenie 8

METAL 7

Migawki oruchudrogowym (TA) 11, 12

0

Odtwarzanie dysków MD 17

Odtwarzanie dysku CD 17

Odtwarzanie Taśm 6

Okienko konsoli 6,10,11,17

P, Q

Pilot zdalnego sterowania 5,14,15

Programy emitujące sygnał migawek o ruchu drogowym (TP) 11

Przedni panel 4

Przeszukiwanie zakodowanych danych 8

Przewijanie 6

Przycisk "Reset" (zerowanie) 4

R

Radio 8

s

Sygnał akustyczny 16

Szybkie przewijanie do przodu 6

T, U, V

Tony wysokie 15

Tryb "Local seek mode" (LCL) 9

Tryb monofoniczny 9

Typ programu (PTY) 13

Tryb "Repeat play" (odtwarzanie z powtórzeniem) 7, 18

Tryb "Shuffle play" (odtwarzanie w dowolnej kolejności) 18

W,X,Y,Z

Wyciszanie dźwięku na rozmowy

telefoniczne 16

Zegar 5

Добpe дошл!

Благодарим Ви, че избрахте този уред за радиостофон Sony. Той ви дава възможност да се насладите на различни отлични характеристики и на монтажа на радиоинсталационно управление.

В допълнение към възпроизвеждането от касети и към работата с радиоапарата, имате възможност да разширите системата си, като свържете по избор устройство за смяна на CD/MD.

Съдържание

Само за този апарат

Начални действия

Преднастройка на апарата 4 Свързване на захранването 4 Пробовка на радиоинсталационното управление 5 Сверяване на часовника. 5

Касефон

Czyszczenie na zamówienie z taśmy .6 Wznowienie wydzielania różnymi 6

Radioaparat

Automatyczne zapamiętywanie stacji — funkcja Best Tuning Memory (BTM) …7 Zapamiętywanie tylko na żądanych stacjach 8 Przyjmowanie na żądanych stacjach radiowych .8

Funkcja RDS

Przegląd funkcji RDS 9 Pokazywanie nazwy stacji radiowej....9 Automatyczne przestrajanie na silną stację radiową — funkcja Alternative Frequencies (AF) 10 Odsłuchiwanie informacji o drogowej sytuacji. 11 Wcześniejsze nastawienie na RDS stacje z pomocą danych AF i TP 11 Otwieranie stacji radiowych według typu programu. 12 Automatyczne włączanie zegara ....13

Inne funkcje

Sterowanie 13 Regulowanie charakterystyk dźwięku. 14 Wyciszanie dźwięku 15 Wzmacnianie dźwięku i przedwzmacniacz .15

Dodatkowe wyposażenie

Przygotowanie do 14

B

Odtwarzanie płyt kompaktowych 16

Odtwarzanie nagrań magnetycznych

Odtwarzanie płyt MD 16

Wkładanie płyty

Wzmacniacz 5,13,14

Wysokie częstotliwości 15

r,4
