Typ produktu	Autoradio CD/RDS
Marka	Sony
Model	XR-C353
Wymiary (S x W x G)	178 x 50 x 160 mm (1 DIN)
Waga	Ok. 1,2 kg
Zasilanie	12 V DC (akumulator samochodowy)
Pobór prądu	Maks. 10 A
Obsługiwane formaty audio	CD, CD-R, CD-RW, MP3 (na CD)
Moc wyjściowa	4 x 45 W maks.
Typ tunera	FM/AM (RDS)
Zakresy częstotliwości FM	87,5 - 108 MHz
Zakresy częstotliwości AM	531 - 1602 kHz
Główne funkcje	Odtwarzacz CD, RDS, tuner, preamp do subwoofera, wejście pomocnicze (minijack)
Wejścia audio	1 x wejście pomocnicze (minijack 3,5 mm)
Wyjścia audio	4 x głośniki, 1 x preamp subwoofera
Bezpieczeństwo i zabezpieczenia	Odłączany panel przedni, kod zabezpieczający
Konserwacja i czyszczenie	Przetrzeć miękką, suchą szmatką. Nie używać rozpuszczalników.
Informacje ogólne	Instrukcja dostępna w wielu językach (FR, EN, itd.)

Często zadawane pytania - XR-C353 SONY

Jak zainstalować Sony XR-C353 w samochodzie?

Użyj uniwersalnego zestawu montażowego 1 DIN. Podłącz wiązkę adaptera specyficzną dla pojazdu (nie dołączoną). Upewnij się, że polaryzacja jest prawidłowa (12 V DC).

Jak wprowadzić kod zabezpieczający?

Włącz urządzenie. Użyj przycisków numerycznych, aby wprowadzić 4-cyfrowy kod dostarczony z kartą kodu. Potwierdź przyciskiem ENTER lub SEL.

Co zrobić, jeśli radioodtwarzacz nie włącza się?

Sprawdź bezpiecznik (znajdujący się z tyłu urządzenia lub na wiązce). Sprawdź napięcie akumulatora (12 V). Upewnij się, że okablowanie jest prawidłowe.

Jak ustawić zegar?

Naciśnij MENU, aż pojawi się CLOCK. Użyj przycisków + i -, aby ustawić godziny, następnie naciśnij SEL, aby ustawić minuty.

Czy mogę podłączyć telefon lub odtwarzacz MP3?

Tak, przez wejście pomocnicze (minijack 3,5 mm) znajdujące się z przodu lub z tyłu. Podłącz swoje urządzenie i wybierz źródło AUX.

Jak poprawić odbiór radia?

Sprawdź antenę i jej kabel. Jeśli odbiór jest słaby, włącz funkcję LOCAL dla lokalnych stacji lub MONO, aby zmniejszyć szumy.

Co oznacza wyświetlacz 'EE' lub 'ERR'?

EE oznacza błąd mechanizmu CD (brudna soczewka lub porysowana płyta). ERR może oznaczać błąd kodu lub połączenia. Szczegóły znajdziesz w instrukcji.

Jak wyczyścić odtwarzacz CD?

Użyj płyty czyszczącej do soczewki (dostępnej w sklepach). Nie otwieraj obudowy. Zewnętrzną część przetrzyj miękką, suchą szmatką.

Jak zapisać stacje radiowe?

Dostrój żądaną stację, a następnie przytrzymaj przycisk numeryczny (1-6) do usłyszenia sygnału. Stacja zostanie zapamiętana.

Gdzie znaleźć pełną instrukcję?

Pobierz instrukcję PDF ze strony notice-facile.com, wybierając model Sony XR-C353. Jest dostępna bezpłatnie w języku francuskim.

INSTRUKCJA OBSŁUGI XR-C353 SONY

Instrukcja obsługi PL

Инструкция за експлоатация BG

Informacji o instalacji i podłączeniu należy szukać w załączonej instrukcji instalacji/podłączania.

За инсталация и свързване на апарата, използвайте приложения наръчник.

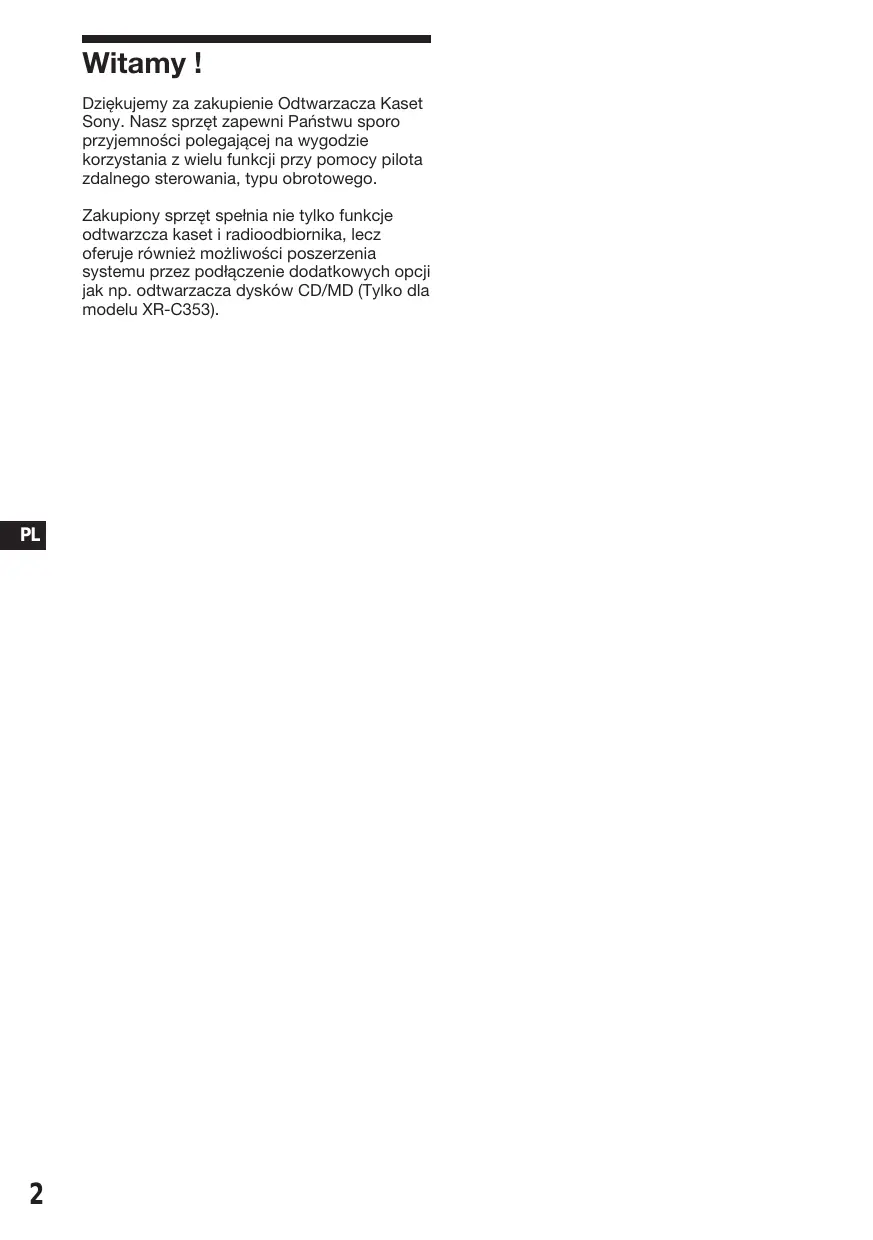

Dziękujemy za zakupienie Odtwarzacza Kaset Sony. Nasz sprzęt zapewni Państwu sporo przyjemności polegającej na wygodzie korzystania z wielu funkcji przy pomocy pilota zdalnego sterowania, typu obrotowej.

Zakupiony sprzęt spełnia nie tylko funkcje odtwarzacza kaset i radioodbiornika, lecz oferuje również możliwości poszerzenia systemu przy podłączeniu dodatkowych opcji jak np. odtwarzacza dysków CD/MD (Tylko dla modelu XR-C353).

Spis treści

Informacja dotycząca wyłącznego tego sprzętu

Przygotowania wstępne

Wyzerowanie 4

Zdejmowanie przedniego panelu. 4

Przygotowanie obrotowego pilota zdalnego sterowania do użytkownika 5

Nastawianie zegara. 5

Odtwarzacz taśm kasetowych

Słuchanie taśmy 6

Odtwarzanie taśmy w różnych trybach 6

Radio

Automatyczne kodowanie stacji nadawczych za pomocą sprzętu Tryb Best Tuning memory (BTM) (pamięć najlepszego strojenia)..8

Kodowanie wyłącznie wybranych stacji nadawczych 8

Odbior zakodowanych za pomocą sprzętu radiowych stacji nadawczych 8

Pozostałe funkcje

Korzystanie z obrotowej pilota zdalnego sterowania. 9

Regulacja charakterystyk dźwięku 11

Wyciszanie dźwięku 11

Zmienianie nastawionych charakterystyk dźwięku wskaźników akustycznych.....11

Sprzęt opcjonalny

Odtwarzacz zmieniający dyski CD/ MD (Tylko dla modelu XR-C353)

Odtwarzanie dysku CD/MD 12

Szybkie przesłuchiwanie dysków Funkcja - Intro scan 12

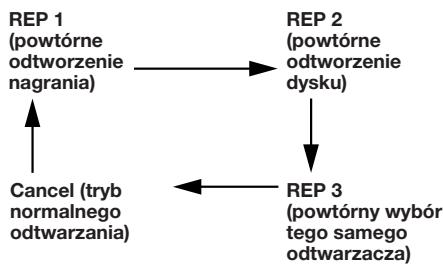

Powtórne odtwarzanie nagrań Funkcja -Repeat play 13

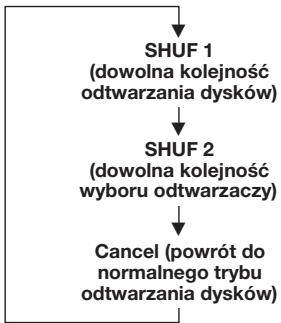

Odtwarzanie nagrań w dowolnej kolejności — Tryb Shuffle play. 13

Informacje dodatkowe

Środki ostrożności 14

Konserwacja 15

Demontaż sprzętu 15

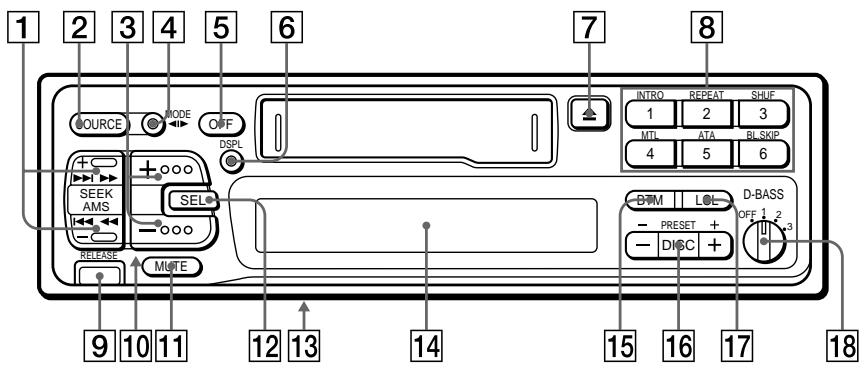

Umiejscowienie kontrolek 16

Dane techniczne 17

Usuwanie usterek 18

Indeks 20

Przygotowania wstępne

Wyzerowanie

Sprzęt należy wyzerować przy rozpoczęciu użytkowania po raz pierwszy lub po wymianie akumulatora pojazdu.

Proszę nacisnąć przycisk zerowania (reset) przy pomocy spiczasto zakończonego przedmiotu, takiego jak np. długopis.

Przycisk zerowania (Reset)

Uwaga

Naciśnięcie przycisku zerowania spowoduje wymazanie wszystkich funkcji pamięci i programów.

Zdejmowanie przedniego panelu

Zdejmij przedni panel, aby zabezpieczyć się przed kradzieżą.

1 Proszę nacisnąć przycisk (OFF). 2 Proszę naciskać przycisk (RELEASE), aby otworzyć przedni panel, następnie proszę zdjąć, ciągnąc do siebie.

Uwagi

Proszę uważać, aby przy zdejmowaniu panelu nie upuścić go. - Aby zapobiec uszkodzeniu głośników przy zdejmowaniu panelu, zasilanie zostanie automatycznie wyłączone w momencie naciśnięcia przycisku (RELEASE).

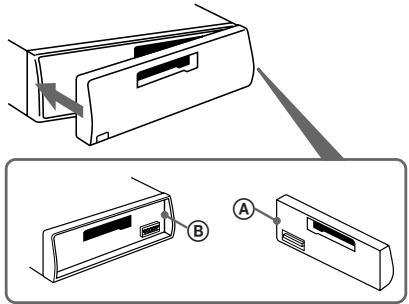

Zakładanie przedniego panelu

Część oznaczona A na ilustracji, należy umieścić na części oznaczonej B, umieszczonej na głównym korpusie sprzętu, a następnie pchnąć do zaskoczenia.

Uwagi

• Przy zakładaniu przedniego panelu, proszę uważać,
• aby nie umieścić go odwrotnie, gdyż wówczas nie będzie można go umocować.
• Przy zakładaniu przedniego panelu, nie należy dopychać go zbyt silnie do głównego korpusu sprzętu. Wystarczy lekki nacisk.
• Zabierając przedni panel ze sobą, proszę umieścić go w przeznaczonym do tego celu etui.
• Należy unikać wywierania nacisku na okienko konsoli umieszczone na przednim panelu.
• Należy unikać narażania przedniego panelu na nadmierne działanie promieni słonecznych, ciepłego powietrza pochodzącego z systemu ogrzewczego pojazdu, lub na działanie wilgoci. Nie należy zostawiać go na desce rozdzielczej lub gdziekolwiek w samochodzie, który zaparkowano na nasłonecznionym miejscu, a co może spowodować znaczny wzrost temperatury wewnątrz pojazdu.

Alarm ostrzegawczy

Alarm ostrzegawczy włącza się na kilka sekund po przekręceniu kluczyka zapłonu na pozycję OFF (wyłączenie), a następnie panel nie zostanie uprzejmie zdjęty. (tylko w przypadku kiedy przycisk zasilania "POWER SELECT" znajduje się w pozycji (A).

Jeżeli podłączono zasilacz opcjonalny i nie będzie korzystało się z wmontowanego do sprzętu zasilacza, alarmowy sygnał akustyczny nie zostanie uaktywniony.

Przygotowanie obrotowej pilota zdalnego sterowania do użytkowania

Przy montażu obrotowej pilota zdalnego sterowania należy nakleić załączoną etykietkę zgodnie z ilustracją poniżej.

Nastawianie zegara

Zegar działa w cyfrowym systemie 24-godzinnym.

Na przykład, nastawianie na godzinę 10:08

1 Proszę naciskać przycisk (OFF) lub DSPL podczas działania sprzętu. 2 Proszę przez dwie sekundy naciskać przycisk (DSPL).

Wskaźnik godziny miga.

Proszę nastawić cyfry oznaczające godzinę.

Aby cofnąć

Aby przesunąć naprzód

2 Proszę krótko nacisnąć przycisk (SEL).

Cyfry oznaczające minuty migają.

Proszę nastawić cyfry oznaczające minuty.

Aby cofnąć

Aby przesunąć naprzód

3 Proszę krótko nacisnąć przycisk (DSPL).

Zegar rozpoczyna działanie.

Uwaga

Jeżeli umieszczony pod spodem przełącznik POWER SELECT (wybór źródła zasilania) znajduje się w pozycji 3, należy włączyć zasilanie i dopiero wówczas ustawić zegar. Nastawianie zegara należy rozpocząć dopiero po włączeniu radia.

Odtwarzacz taśm kasetowych

Słuchanie taśmy

Proszę wsunąć kasetę.

Odtwarzanie rozpoczyna się automatycznie.

Jeżeli kaseta została już umieszczona w odtwarzaczu, proszę kilkakrotnie naciskać przycisk SOURCE (źródło odtwarzania) do wyświetlenia wskaźnika "TAPE".

TAPE

Odtwarzana jest strona taśmy skierowana ku górze.

TAPE

Odtwarzana jest strona taśmy skierowana ku dołowi.

Wskazówka

Aby zmienić kierunek transportu taśmy, proszę nacisnąć przycisk (MODE) (<▶) podczas odtwarzania.

Aby	Prosę nacisné
Zatrzymać odtwarzanie	OFF
Wysunȩć kasetę	▲

Szybkie przewijanie taśmy

Podczas odtwarzania, proszę przez dwie sekundy naciskać jedną ze stron przycisku (SEEK/AMS).

Szybkie przewijanie taśmy do przodu

Cofanie taśmy

Aby rozpocząć odtwarzanie podczas szybkiego przewijania do przodu lub podczas cofania, proszę nacisnąć przycisk

MODE

Lokalizowanie początku nagrania — Automatic Music Sensor (AMS) automatyczny sensor muzyki

Pominąć można do dziewięciu nagrań naraz.

Podczas odtwarzania taśmy, proszę krótko nacisnąć jedną ze stron przycisku (SEEK/AMS).

Aby zlokalizować następne nagrania

Aby zlokalizować poprzednie nagrania

Uwaga

Funkcja AMS nie będzie działać w następujących wypadkach:

• odstępy między nagraniami wynoszą mniej niż 4 sekundy, między poszczególnymi nagraniami występują dźwięki, występują długie odcinki niskiego poziomu głośności lub bardzo spokojnej muzyki.

Zmienianie się wyświetlanych wskaźników

Każdorazowe, krótkie naciśnięcie przycisku (DSPL) podczas odtwarzania taśmy, powoduje następujące zmiany w wyświetlaniu wskaźników:

• Przy uaktywnionej funkcji ATA.

Odtwarzanie taśmy w różnych trybach

Poszukiwanie dowolnego nagrania — Tryb Intro scan

Proszę nacisnąć przycisk ① podczas odtwarzania taśmy.

Wskaźnik "INTRO" zostaje wyświetlony w okienku konsoli.

Odtwarzanie pierwszych 10 sekund wszystkich nagrań.

Po znalezieniu poszukiwanego nagrania, proszę ponownie nacisnąć ten sam przycisk. Zostaje przywrócony normalny tryb odtwarzania.

Powtórne odtwarzanie nagrań

Tryb Repeat play

Podczas odtwarzania, proszę naciskać przycisk ②.

Wskaźnik "REP" zostaje wyświetlony w okienku konsoli.

Po zakończeniu odtwarzania aktualnego nagrania, odtwarzanie zostanie powtórzone od początku.

Aby wyłączyć ten tryb odtwarzania, proszę ponownie nacisnąć ten sam przycisk.

Odtwarzanie taśmy metalowej lub taśmy CrO2

Proszę naciskać przycisk 4, aby słuchać taśmy typu CrO2 (TYPE II) lub taśmy typu metal (TYPE IV).

Wskaźnik "MTL" zostaje wyświetlony w okienku konsoli.

Aby wyłączyć tę funkcję, proszę naciskać przycisk ④.

Przełączanie na tryb odbioru audycji radiowych podczas szybkiego przewijania taśmy

— Tryb Automatic Tuner Activation (ATA) (automatyczne aktywowanie tunera)

Podczas odtwarzania, proszę naciskać przycisk ⑤.

Wskaźnik "ATA" zostaje wyświetlony w okienku konsoli.

Tuner zostanie automatycznie włączony, jeśli szybkie przewijanie lub cofanie taśmy zostało uaktywnione przez naciśnięcie przycisku (SEEK/AMS).

Aby wyłączyć ten tryb pracy, proszę nacisnąć przycisk ⑤.

Omijanie przerw między nagraniami podczas odtwarzania taśmy, tryb

— Blank skip

Podczas odtwarzania proszę nacisnąć przycisk 6.

Wskaźnik "BL.SKIP" zostaje wyświetlony w okienku konsoli.

Przerwy powyżej 8 sekund zostaną automatycznie pominięte podczas odtwarzania taśmy.

Aby wyłączyć ten tryb zatrzymania, proszę nacisnąć przycisk 6.

Automatyczne kodowanie stacji nadawczych w pamięci sprzętu.

— Tryb Best Tuning Memory (BTM) (pamięć najlepszego strojenia)

Funkcja wybierania z aktualnie odbieranego pasma i kodowania w pamięci sprzętu według emitowanych częstotliwości radiowych stacji nadawczych o najsilniejszych sygnałach emisji.

ZAPOBIEGANIE WYPADKOM!

Strojąc radio podczas jazdy samochodem, proszę korzystać z trybu automatycznego strojenia lub z funkcji zakodowanego w pamięci sprzętu poszukiwania zamiast ręcznego nastawiania stacji nadawczych.

1. Proszę kilkakrotnie nacisnąć przycisk SOURCE, aby wybrać pozycję tuner. Każdorazowe naciśnięcie przycisku SOURCE powoduje następujące zmiany źródła odbioru: TAPE → TUNER → CD/MD (tylko dla modelu XR-C353). 2. Proszę kilkakrotnie nacisnąć przycisk MODE, aby wybrać odpowiednie pasmo. Każdorazowe naciśnięcie przycisku MODE powoduje zmianę w następującej sekwencji: FM1 → FM2 → FM3 → MW → LW. 3. Proszę przez dwie sekundy naciskać przycisk BTM.

Uwagi

• W pamięci sprzętu, pod odpowiednimi przyciskami numerycznymi, nie zostaną zapisane stacje nadawcze o słabym sygnale emisji. Jeżeli sprzęt odbiera tylko kilka radiowych stacji nadawczych, niektóre przyciski numeryczne nie będą wykorzystane.
• Jeżeli w okienku konsoli widoczny jest wskaźnik numeryczny, sprzęt automatycznie zakoduje dalsze radiowe stacje nadawcze w pamięci pod numerami, od aktualnie wyświetlanego numeru, wzwyż.

Kodowanie wyłącznie wybranych stacji nadawczych

Pod przyciskami numerycznymi można, w dowolnej kolejności, zakodować maksymalnie 6 stacji nadawczych dla każdego pasma (FM1, FM2, FM3, MW i LW). A więc, w pamięci sprzętu można w sumie zakodować 18 stacji nadawczych dla pasma FM.

Jeżeli pod danym przyciskiem numerycznym zakodowana jest nowa stacja nadawcza, poprzednio zakodowana zostanie z pamięci wymazana.

1 Proszę kilkakrotnie nacisnąć przycisk SOURCE, aby wybrać tuner. 2 Proszę kilkakrotnie nacisnąć przycisk MODE, aby wybrać pasmo. 3 Proszę naciskać przycisk (SEEK/AMS), aby dostroić stację nadawczą do zakodowania pod wybranym przyciskiem numerycznym. 4 Proszę przez dwie sekundy naciskać wybrany przycisk numeryczny (1 do 6).

Wskaźnik wybranego przycisku numerycznego zostaje wyświetlony w okienku konsoli.

Odbior zakodowanych w pamięci sprzętu radiowych stacji nadawczych

1 Proszę kilkakrotnie nacisnąć przycisk SOURCE, aby wybrać tuner. 2 Proszę kilkakrotnie nacisnąć przycisk MODE, aby wybrać odpowiednie pasmo. 3 Proszę krótko nacisnąć przycisk numeryczny, pod którym zakodowano wybraną stację nadawczą (1 do 6).

Wskazówka

Proszę nacisnąć jedną ze stron przycisku (PRESET/DISC), aby umożliwić odbiór stacji nadawczych w kolejności, w której zostały one zakodowane w pamięci (Preset Search Function = funkcja przeszukiwania zakodowanych danych) (Tylko dla modelu XR-C353).

Zmiana wyświetlanych wskaźników

Każdorazowe naciśnięcie przycisku (DSPL) powoduje zmianę wskaźników częstotliwości i zegara.

Jeżeli nie można dostroić zakodowanej w pamięci stacji nadawczej

Proszę krótko nacisnąć jedną ze stron przycisku (SEEK/AMS), aby zlokalizować poszukiwaną stację nadawczą (automatic tuning = automatyczne dostrajanie).

Przeszukiwanie zostaje zakończone w momencie odbioru wybranej stacji nadawczej. Proszę kilkakrotnie nacisnąć jedną ze stron przycisku, aby włączyć odbiór audycji wybranej stacji nadawczej.

Uwaga

Jeżeli automatyczne strojenie zostaje zbyt często przerywane, proszę krótko nacisnąć przycisk (LCL), aby podświetlić wskaźnik "LCL" (local seek mode = tryb przeszukiwania lokalnego). Dostrojone zostaną tylko te stacje nadawcze, które emitują relatywnie silny sygnał.

Wskazówka

Jeżeli wiadoma jest częstotliwość wybranej stacji, proszę nacisnąć i przytrzymać jedną ze stron przycisku (SEEK/AMS) do momentu odebrania poszukiwanej stacji nadawczej (strojenie manualne).

Pozostałe funkcje

Korzystanie z obrotowego pilota zdalnego sterowania

Obrotowy pilot zdalnego sterowania działa przez naciskanie przycisków oraz/lub przez przekręcanie kontrolek.

Przy jego pomocy można sterować działaniem opcjonalnego sprzętu odtwarzania dysków CD lub MD.

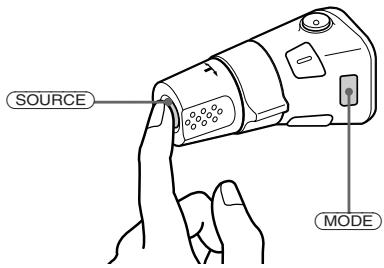

Przez naciskanie przycisków (SOURCE oraz MODE)

Każdorazowe naciśnięcie przycisku SOURCE powoduje następujące zmiany wyświetlania wskaźników źródła odbioru dźwięku:

TAPE → TUNER → CD/MD (Tylko dla modelu XR-C353)

Naciskanie przycisku MODE zmienia operację w następujący sposób:

• Kierunek transportu taśmy.
• Pasmo: FM1 → FM2 → FM3 → MW → LW.
• Odtwarzacz dysków CD/MD (Tylko dla modelu XR-C353).

Wskazówka

Sprzęt zostanie włączony przez naciśnięcie przycisku (SOURCE) na obrotowym pilocie zdalnego sterowania.

Przez przekręcenie kontrolki (kontrolka SEEK/AMS)

Proszę przekręcić i szybko zwolnić kontrolkę, aby:

Zlokalizować początek nagrań na taśmie. Proszę ponownie przekręcić, przytrzymać i zwolnić kontrolkę, aby szybko przewinąć. Aby odtworzyć taśmę, proszę ponownie przekręcić, przytrzymać i zwolnić kontrolkę. Zlokalizować wybrane nagranie na dysku. Przekręcić i przytrzymać kontrolkę do momentu zlokalizowania odpowiedniego nagrania, a następnie zwolnić kontrolkę, aby rozpocząć odtwarzanie (Tylko dla modelu XR-C353). - Automatycznie dostroić stacje nadawcze. Przekręcić i przytrzymać kontrolkę, aby dostroić wybraną stację nadawczą.

Przez przekręcanie kontrolki i jej jednoczesne wciśnięcie (sterowanie trybem PRESET/DISC)

Wcisnąć i przekręcić kontrolkę, aby:

• Odbierać zakodowane pod odpowiednim przyciskiem numerycznym stacje nadawcze. Zmienić dysk (Tylko dla modelu XR-C353).

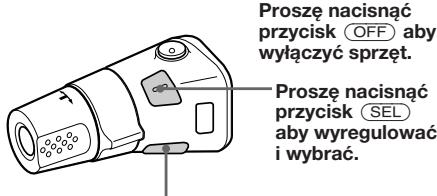

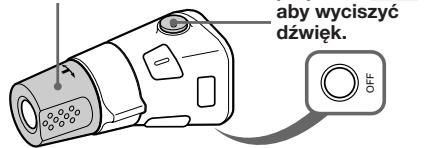

Pozostałe operacje

Proszę przekręcić kontrolkę VOL

aby wyregulować poziom głośności.

Proszę nacisnąć przycisk

DSPL, aby zmienić

wyświetlane wskaźniki.

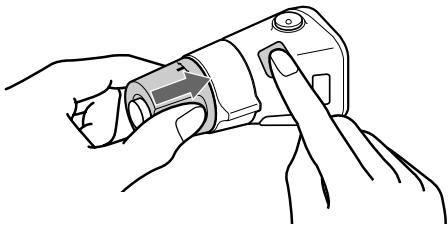

Zmiana kierunku operacyjnego

Kierunek operacyjny kontrolek jest fabrycznie nastawiony, patrz ilustracja obok.

Aby zredukować

Jeżeli obrotowy pilot zdalnego sterowania ma zostać umieszczony po prawej stronie kolumny kierownicy, należy zmienić kierunek operacyjny kontrolek.

Proszę przez dwie sekundy naciskać przycisk (SEL) jednocześnie nie wciskając kontrolki VOL.

Regulacja charakterystyk dźwięku

1 Kilkakrotnie naciskając przycisk (SEL), proszę wybrać charakterystykę, która zostanie wyregulowana.

VOL (głośność) → BAS (tony niskie) → TRE (tony wysokie) → BAL (równowaga) → FAD (fader) 2 Proszę wyregulować wybraną charakterystykę dźwięku przy naciskaniu przycisku lub

Regulację należy przeprowadzić w ciągu trzech sekund od dokonania wyboru. (Po upływie trzech sekund, przycisk będzie ponownie służył do sterowania poziomem głośności.)

Wyciszanie dźwięku

Proszę naciskać przycisk MUTE. Wskaźnik "MUTE" miga.

Aby powrócić do poprzedniego poziomu głośności, proszę ponownie nacisnąć ten sam przycisk.

Wskaźniki

Poziom głośności zostanie automatycznie zredukowany w momencie otrzymania sygnału Rozmowy Telefonicznej (funkcja Telefon-Mute) (Tylko dla modelu XR-C353).

Zmienianie nastawionych charakterystyk dźwięku i wskaźników akustycznych

Wspomaganie dźwięków niskich - funkcja — D-Bass

Umożliwia odbiór czystego i silnego dźwięku tonów niskich. Funkcja D-bass wspomaga sygnał o niskich częstotliwościach silniej niż konwencjonalne metody wspomagania tonów niskich.

Wyraźniejszy odbiór tonów niskich przy normalnym poziomie głośności dźwięków wokalnych. Kontrolka D-bass ułatwia uwydatnianie i regulację tonów niskich. Otrzymuje się ten sam efekt, jak otrzymano by przy podłączeniu opcjonalnego sub-systemu tonów niskich.

Ponadto, funkcja Digital D-bass* stwarza wyostrzony i silniejszy dźwięk basów niż analogowy system funkcji D-bass.

Regulacja korektora graficznego tonów niskich

Proszę przykręcić kontrolę D-BASS, aby wyrównać poziom tonów niskich (1, 2 lub 3).

Wskaźnik "D-BASS" zostaje wyświetlony w okienku konsoli.

Aby wyłączyć, proszę przekręcić kontrolkę na pozycję OFF.

• Jeżeli opcjonalny zmiennik dysków CD jest wyposażony w funkcję Digital D-BASS (cyfrowa funkcja basów), wskaźnik "DIGITAL D-BASS" zostaje wyświetlony w okienku konsoli podczas odtwarzania dysków CD (Tylko dla modelu XR-C353).

Wyciszanie sygnału akustycznego

Proszę naciskać przycisk ⑥ jednocześnie naciskając SEL

Aby powrócić do normalnego poziomu głośności sygnału akustycznego, proszę ponownie nacisnąć oba przyciski.

Uwaga

Jeżeli podłączono opcjonalny zasilacz i nie korzysta się z zintegrowanego z zestawem zasilacza, sygnał akustyczny nie zostanie uaktywniony (Tylko dla modelu XR-C353).

Sprzęt opcjonalny Odtwarzacz zmieniający dyski CD/MD (Tylko dla modelu XR-C353)

Przy pomocy przycisków można sterować maksymalnie dwoma odtwarzaczami zmiennikowymi dysków CD lub MD.

Odtwarzanie dysku CD/MD

Proszę nacisnąć przycisk (SOURCE) do wyświetlenia wskaźnika oznaczającego wybrany zmiennik dysków.

Odtwarzanie rozpoczyna się.

Jeżeli podłączono zmiennik dysków CD/MD, wszystkie nagrania zostaną odtworzone od początku.

Uwaga

Nawet jeżeli wybrano zmiennik MD, w okienku konsoli zostanie wyświetlony wskaźnik "CD".

Wybór odpowiedniego odtwarzacza/zmiennika dysków CD/MD (jeżeli podłączono kilka urządzeń odtwarzających dyski CD/MD)

Proszę kilkakrotnie nacisnąć przycisk MODE, aby wybrać odpowiedni odtwarzacz CD/MD.

Zmiana wyświetlanych wskaźników

Każdorazowe naciśnięcie przycisku DSPL podczas odtwarzania dysków CD/MD powoduje następujące zmiany w wyświetlaniu wskaźników:

Lokalizowanie poszczególnych tytułów nagrań

Automatic Music Sensor (AMS) = funkcja automatycznego sensora muzyki

Podczas odtwarzania proszę jednokrotnie nacisnąć jedną ze stron przycisku (SEEK/AMS) dla każdego nagrania, które ma zostać pominięte.

Aby zlokalizować następne nagrania

Aby zlokalizować poprzednie nagrania

Lokalizowanie poszczególnych nagrań

- Manual Search (manualne przeszukiwanie)

Podczas odtwarzania proszę jednokrotnie nacisnąć jedną ze stron przycisku (SEEK/AMS). Po zlokalizowaniu poszukiwanego fragmentu proszę zwolnić przycisk.

Przeszukiwanie do przodu

Przeszukiwanie przez cofanie

Przełączanie na inny dysk

Podczas odtwarzania, proszę nacisnąć jedną ze stron przycisku (PRESET/DISC).

Aby powrócić do poprzedniego dysku

Aby przejść do następnego dysku

Szybkie przysłuchiwanie dysków Funkcja - Intro scan

Odtwarzanie pierwszych 10 sekund wszystkich nagrań danego dysku po kolei. Podobnie w przypadku kolejnych dysków.

Proszę naciskać przycisk ① podczas odtwarzania.

Wskaźnik "INTRO" zostaje wyświetlony w okienku konsoli.

Po zlokalizowaniu poszukiwanego nagrania, proszę ponownie nacisnąć ten sam przycisk. Powrót do trybu normalnego odtwarzania dysków CD/MD.

Powtórne odtwarzanie nagrań Funkcja

— Repeat play

Aby powtórnie odtworzyć nagranie

Proszę kilkakrotnie naciskać przycisk podczas odtwarzania dysku CD/MD do wyświetlenia wskaźnika "REP 1".

Aby powtórnie odtworzyć dysk

Proszę kilkakrotnie naciskać przycisk podczas odtwarzania dysku CD/MD do momentu wyświetlenia wskaźnika "REP 2".

Aby powtórnie odtworzyć wszystkie dyski aktualnie wybranego odtwarzacza

Proszę kilkakrotnie naciskać przycisk podczas odtwarzania dysku CD/MD do momentu wyświetlenia wskaźnika "REP 3".

Każdorazowe naciśnięcie przycisku ② powoduje następujące zmiany w wyświetlaniu wskaźników:

Odtwarzanie nagrań w dowolnej kolejności

Tryb Shuffle play

Odtwarzanie wszystkich nagrań danego dysku w dowolnej ich kolejności.

Proszę kilkakrotnie naciskać przycisk ③ podczas odtwarzania dysku CD/MD, do momentu wyświetlenia wskaźnika "SHUF 1".

Aby odtworzyć wszystkie dyski umieszczone w wybranym odtwarzaczu, w dowolnej ich kolejności

Proszę kilkakrotnie naciskać przycisk podczas odtwarzania dysku CD/MD do momentu wyświetlenia wskaźnika "SHUF 2".

Każdorazowe naciśnięcie przycisku ③ powoduje następujące zmiany w wyświetlaniu wskaźników:

Naciśnięcie przycisku ① podczas odtwarzania w trybie dowolnej kolejności, powoduje tryb odtwarzania pierwszych 10 sekund wszystkich nagrań w dowolnej ich kolejności.

Informacja dodatkowa

Środki ostrożności

• Jeżeli pojazd był zaparkowany w nasłonecznionym miejscu, co mogło spowodować duży wzrost temperatury w środku, należy odczekać, by sprzęt uległ schłodzeniu przed rozpoczęciem użytkowania.
• Jeżeli do sprzętu nie dochodzi zasilanie, należy przede wszystkim sprawdzić przewody. Jeżeli są one prawidłowo podłączone, proszę sprawdzić bezpiecznik.
• W przypadku braku dźwięku z głośników w systemie dwugłośnikowym, proszę ustawić kontrolkę funkcji "fader" (przód/tył) w pozycji środkowej.
• Sprzęt jest wyposażony we własny wzmacniacz, co może spowodować pewne przegrzanie kasety odtwarzanej przez dłuższy czas. Ten objaw nie jest znakiem defektu sprzętu.

Z wszelkimi pytaniami lub ewentualnymi niejasnościami związanymi z użytkowaniem zakupionego sprzętu, które nie zostały omówione w instrukcji obsługi, należy zwrócić się do fachowców w najbliższym punkcie obsługi lub punkcie prowadzącym sprzedaż produktów firmy Sony.

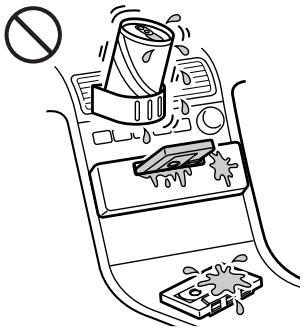

Aby utrzymać wysoką jakość odtwarzanego dźwięku

Jeżeli w podstawie sprzętu umieszczono obsady do przechowywania puszek z napojami, proszę uważać, by nie wylać na sprzęt soków itp. Większość tego rodzaju napojów zawiera cukier, którego resztki mogą spowodować zanieczyszczenie kaset i tym samym głowic odtwarzających lub zanik dźwięku. Zestawy czyszczące głowice odtwarzające nie są w stanie oczyścić lepkich zanieczyszczeń.

Uwagi dotyczące kaset

Środki ostrożności dotyczące kaset

• Nie należy dotykać taśmy, gdyż brud lub kurz mogą zanieczyścić głowice odtwarzające. Kasety należy przechowywać z dala od sprzętu wyposażonego w magnesy, takiego jak np. głośniki lub wzmacniacze mocy, gdyż mogłoby to spowodować wymazanie lub zniekształcenie dźwięku.
• Nie należy kaset poddawać bezpośredniemu działaniu słońca, bardzo niskich temperatur lub wilgoci.
• Rozciągnięte taśmy mogą zostać wciągnięte przez mechanizm odtwarzacza. Przed wsunięciem taśmy, proszę przy pomocy ołówka lub innego, podobnego przedmiotu, przykręcić rolkę, aby zlikwidować luz taśmy.

Zniekształcona kaseta i odstające etykiety mogą spowodować komplikacje przy wsuwaniu i wysuwaniu kaset. Proszę usunąć lub wymienić luźne etykiety.

Kasety o dłuższym niż 90 minut czasie odtwarzania

Nie zaleca się korzystania z kaset o czasie odtwarzania dłuższym niż 90 minut, poza trybem ciągłego odtwarzania. Taśmy takich kaset są bardzo cienkie i łatwiej się rozciągają. Częste odtwarzanie i zatrzymywanie może spowodować wciągnięcie taśmy przez mechanizm odtwarzacza.

Konserwacja

Wymiana bezpiecznika

Przed wymianą bezpiecznika należy sprawdzić, czy ilość amperów odpowiada ilości podanej na wymienianym bezpieczniku. Jeżeli bezpiecznik przepalił się, należy sprawdzić podłączenia zasilania i wymienić bezpiecznik. Jeżeli bezpiecznik ponownie ulegnie przepaleniu, może to być sygnałem występującego defektu. W takim wypadku proszę skonsultować się z najbliższym punktem obsługi firmy Sony.

Ostrzeżenie

Nie należy nigdy korzystać z bezpiecznika o wyższej wartości amperów od podanej na dostarczonym ze sprzętem bezpieczniku, gdyż mógłby on spowodować uszkodzenie sprzętu.

Oczyszczanie styków

Sprzęt może nie działać prawidłowo, jeśli połączenia pomiędzy panelem a głównym korpusem są zanieczyszczone. Aby temu zapobiec, należy otworzyć przedni panel, lekko naciskając w miejscu oznaczonym (RELEASE), zdjąć panel i wyczyścić styki wacikiem lekko zwilżonym alkoholem. Nie należy wywierać nacisku, gdyż styki mogą ulec uszkodzeniu.

Główny korpus sprzętu

Wewnętrzna strona przedniego panelu

Demontaż sprzętu

1

2

3

4

Umiejscowienie kontrolek

Szczegóły podano na oznaczonych stronach.

1 Przycisk SEEK/AMS 6,7,8,9,12 2 Przycisk SOURCE (TAPE/TUNER/CD/MD) 6, 8, 12 3 Przyciski (+ - ) (głośność/tony niskie/tony wysokie/równowaga/fader) 5, 11 4 Przycisk MODE (▶) Podczas odbioru audycji radiowych: Wybór pasma = BAND 8 Podczas odtwarzania taśm: Zmiana kierunku transportu taśmy 6 Podczas odtwarzania dysków CD/MD: Wybór odtwarzacza dysków CD/MD 12 5 Przycisk OFF 4, 5, 6 6 Przycisk DSPL (tryb zmiany wskaźników/nastawianie godziny) 5, 6, 9, 12 7 Przycisk (eject) wysuwanie taśmy 6 Podczas odbioru audycji radiowych Przyciski numeryczne 8 Podczas odtwarzania dysków CD*/MD*:

① Przycisk INTRO 6, 12 ② Przycisk REPEAT 7, 13 ③ Przycisk SHUF (Shuffle)* 7, 13 ④ Przycisk MTL (Metal) 7 ⑤ Przycisk ATA (Automatic Tuner Activation) 7 ⑥ Przycisk BL.SKIP (Blank Skip) 7

9 Przycisk RELEASE (zwalnianie przedniego panelu) 4, 15

10 Przycisk Reset - zerowanie (umieszczony na przedniej części głównego korpusu sprzętu, ukryty za przednim panelem) Przycisk proszę nacisnąć przed pierwszym uruchomieniem sprzętu, po każdorazowej wymianie akumulatora, lub w przypadku gdy przyciski funkcji sprzętu nie funkcjonują prawidłowo. 11 Przycisk MUTE 11 12 Przycisk SEL (wybór trybu sterowania) 5,9,10,11,13,14 13 Przełącznik POWER SELECT (umieszczony pod spodem sprzętu) Patrz rozdział "Przełącznik POWER SELECT - wybór źródła zasilania" w Instrukcjach Montażu/Instrukcjach Podłączania. 14 Okienko konsoli 15 Przycisk BTM (Pamięć najlepszego dostrojenia - Best tuning memory) 8 16 Przycisk PRESET/DISC* 9, 12 Podczas odbioru stacji nadawczych przez tuner sprzętu: Wybór zakodowanej w pamięci sprzętu radiowej stacji nadawczej 9 Podczas odtwarzania dysków CD/MD: Wybór dysku 12 17 Przycisk LCL 9 18 Kontrolka D-BASS 11

• Tylko dla modelu XR-C353

Zilustrowany w instrukcjach obsługi panel należy do modelu XR-C353.

Dane Techniczne

Część odtwarzacza kaset

Ścieżka taśmy 4-ścieżkowy 2-kanałowy stereo

Zniekształcenia dźwięku (spowodowane nierównomiernym przesuwem taśmy)

0,08% (WRMS)

Odp战略布局

30-20.000Hz

Odstęp psofometryczny 58 dB

Część tunera

FM

Zakres strojenia 65,0-74,0 MHz (w odstępach co 30 kHz) 87,5-108,0 MHz (w odstępach co 50 kHz)

Gniazdko antenowe Zewnętrzne łączące antenowe

Częstotliwość pośrednia 10,7 MHz

Czułość używalna 8 dBf

Wybiórczość 75 dB przy 400 kHz

Odstęp psofometryczny 65 dB (stereo),

68 dB (mono)

Zniekształcenia harmoniczne przy 1 kHz 0,5% (stereo).

0,3% (mono)

Rozdzielanie 35 dB przy 1 kHz

Odpowiedź

30-15.000 Hz

Współczynnik przechwytu

2 dB

MW/LW

Zakres strojenia MW: 531–1602 kHz

LW: 153–281 kHz

Gniazdko antenowe, zewnętrzne złącze

antenowe

Częstotliwość pośrednia 10,71 MHz/450 kHz

Czułość MW: 30 µV

MW: 50 µV

Część wzmacniacza mocy

Wyjścia, wyjścia głośnikowe

(złącza szczelne)

Impedancja głośników 4–8 omów

Maksymalna moc na wyjściu

35 W × 4 (przy 4 omach)

Ogólne

Wyjscia	Przewód sterowania mocą anteny Przewód sterowania zasilaniem wzmacniacza mocy (Tylko dla modelu XR-C353) Przewody sterowania funkcja wyciszania dla odbioru rozmów telefonicznych (Tylko dla modelu XR-C353) Prezewody zasilajćce (Tylko dla modelu XR-C353)
Kontrolki dzwieku	Basy ±8 dB przy 100 Hz Tony wysokie ±8 dB przy 10 kHz
Zapotrzebowanie mocy	bateria samochodowa 12 V DC (negatywne uziemienie)
Wymiary	Okło 188 × 58 × 181 mm (szer./wys./gł.)
Wymiary montaźowe	Okło 182 × 53 × 164 mm (szer./wys./gł.)
Waga	Okło, 1,2 kg
Dostarczony ospręt	Cȩsci montaźowe i zȩcza (1 zestaw) Etui przyzdniago panela (1) Pilot zdalnégo sterowania RM-X2S
Akcesoria OPCJonalne	Kabel Bus (dostarczony zȩczem o wtyku typu RCA) RC-61 (1 m), RC-62 (2 m) Łęcze o wtyku typu RCA RC-63 (1 m), RC-64 (2 m), RC-65 (5 m)
Sprȩt OPCJonalny	Odtwarzaczy dysków CD zymiennikiem dysków CDX-705 (10 dysków), CDX-T60 (6 dysków), CDX-T62 (6 dysków), Zmiennik dysków MD MDX-60, MDX-61 Wybor zȩódla XA-C30

Wygląd oraz dane techniczne mogą ulec zmianie bez uprzedzenia.

Usuwanie usterek

Poniżej podana lista kontrolna ma służyć jako pomoc w usuwaniu ewentualnych usterek, które mogą wystąpić podczas użytkowania sprzętu.

Przed skorzystaniem z listy kontrolnej zaleca się sprawdzenie tekstu odpowiednich opisów działania sprzętu.

Ogólne

Usterka	Przyczyna/Sposob usunięcia uterki
Brak dzwieku.	• Prosȩ wyregulować poziom goływość przyczyskidem (+). • Kontrolność zaniku sąȩ w ustawić w Pozycji srodkowej dla dwu-głownikowgo systemu.
Brak wskażników w okienku konsoli.	Prosȩ;dźą przesídni panel i oczyȩcie zȩcza. Szczejność patrz dzialć "Oczyszczaniaość" w rozdziele "Konserwacja"
Brak sygnatu akustycznégo.	• Podłuczono dodatkowy wzmacniacz mocy i nie korzysta sąę ze zintegroweanego ze sprzȩtem wzmacniacza (Tylko dla modelu XR-C353). • Sygnat akustyczny zostroi wyciszony.

Odtwarzanie taśm

Usterka	Przyczyna/Sposob usunięcia usterki
Odtwarzany dzwijk jest znieksztalcony.	Zanieczyszczenegowicy odtwarzajść. → Prosȩ oczyȩcie glowość.
Funkacja AMS nie dwía prawidłowo.	• Szmery w przerwach między nagraniumi. • Przerwa między nagraniumi jest za krótka (mniej niedzary sekundy). • ➔na przyczysiku (SEEK/AMS) zostaw naciński bezpoźrednio przyzed przechodztwoje sądychymi zostawnicy nacisniety natychymiast po Rozpoczyciu odlwartania. • Długa przyerwa lub czȩć nigrania o niskiej czȩstotliwość lub bardzo niskim poziomie dzwieku, jest traktowana przyź prętet jako przyerwa w nagraniu.

Odbiór audycji radiowych

Usterka	Przyczyna/Sposob usunięcia usterki
Zaproprogramowane strojenia nie** funkcjonuje.	• Prosze zagodowej prawność wymiȩci** sprętú. • Emitowania audycja jest za sąba.
Automatyczne strojenie nie** funkcjonuje.	Emitowania audycja jest za sąba. → Prosze dostrojić manualnie.

Odtwarzanie dysku (Tylko dla modelu XR-C353)

Usterka	Przyczyna/Sposób usunięcia usterki
Odtwarzany dźwić “Ślizga sied”。	A zakurzony lub uszkodzony dysk.

Świetlne wskaźniki błędów (Tylko dla modelu XR-C353) (przy podłączonym/-ych opcjonalnym/-ych zmienniku/-kach dysków)

Następujące wskaźniki świetlne migają przez około pięć sekund i rozlega się alarmowy sygnał dźwiękowy.

Okienko konsoli	Przyczyna	Sposób usunięcia usterki
E-01	Magazynek dysków nie zostaw umieszczony w zmienniku dysków CD/MD.	Prosze wsuność magazynek z dyskami do zmiennika dysków CD/MD.
E-02	Brak dysku w magazynku.	Prosze wygrań magazynek i wąłość dysk.
E-04	Dysk jest zanieczyszczony. Dysk zostaw odwrotnie ułoźony.	Prosze oczenia dysk. Prosze dysk wȩciewi ułość.
E-99	UżtykOWanie zmiennika dysków CD/ MD jest z przyczyn niedznanych niemozliwe.	Prosze nacisność przycisk "reset" na korpusie sprejiangu.
TEMP	Temperatura otoczeniaDynosi ponad 50°C.	Prosze odczekać aż temperatura otoczenia spadnia ponijej 50°C.

Jeżeli wyżej podane wskazówki nie pomogą w usunięciu usterki, należy skonsultować się z najbliższym punktem obsługi lub sprzedaży produktów firmy Sony.

Indeks

A

Alarm ostrzegawczy 4 Automatic Music Sensor (AMS) 6, 12 Automatyczne dostrajanie 9 Automatic Tuner Activation (ATA) 7

B

Balans 11 Bass 11 Best Tuning Memory (BTM) 8 Bezpiecznik 15 Blank skip - Omijanie przy wiedzy naganiami 7

C,D,E

Cofanie tasy 6

F, G, H

Fader 11 Funkcja DIGITAL D-BASS (D-Bass) 11 Funkcja "Mute" (wyciszanie) 11

I, J, K, L

Intro scan 6,12

M, N

Manualne przyszukiwanie 12 METAL 7

0

Odtwarzanie dyskow MD 12 Odtwarzanie dysku CD 12 Odtwarzanie Taśm 6 Okienko konsoli 6, 12

P, Q

Pilot zdalnego sterowania 5,9,10 Przedni panel 4 Przeszukiwanie zakodowanych danych 9 Przycisk "Reset" (zerowanie) 4

R

Radio 8

Strojenie manualne 9 Szybkie przewijanie do przodu 6

T,U,V

Tony wysokie 11 Tryb "Local seek mode" (LCL) 9 Tryb "Repeat play" (odtwarzanie z powtórzeniem) 7, 13 Tryb "Shuffle play" (odtwarzanie w dowolnej kolejności) 13

W,X,Y

Wyciszanie dźwięku na rozmowy telefoniczne 11

Z

Zegar 5

Dobrze doszło!

Dziękujemy, że wybraliście Państwo produkt Sony. To urządzenie daje możliwość cieszenia się różnymi funkcjami dzięki pilotowi radiowemu.

W przypadku korzystania z kaset, aby działały poprawnie, macie możliwość rozszerzyć system, podłączając opcjonalne urządzenie do zmiany CD/MD (tylko dla XR-C353).

Odtwarzanie

Tylko dla tego urządzenia

Instrukcja obsługi

Przygotowanie urządzenia 4 Wkładanie baterii 4 Programowanie pilota radiowego 5 Ustawianie zegara 5

KaceToΦoH

Cnyuane Ha 3anncn OT JeHtA .6 Bb3npoN3BExJaHe OTeIeHTa Bpa3nHnpeXIMn 6

PárdnoanapaT

ABTomaTnUHO 3anaMeTbAbe Ha cTaHcIM -ФункцЯ Best Tuning Memory (BTM) ...7 3aametrahe camo ha keelahtepaioctaun 8 PpneMaHe Ha 3aIamTeHnIte paIIOCTaHcN I

DpyrnФункциN

UnpaBneHn 9 Pergunpahe Ha xapaKtepeNCTNKITE Ha 3Byka .10 3aŋnyuəbaHe Ha 3Byka 10 PpOMaHa 3ByKa I PpeDyIpeDInTeHnIa CnHaI .10

CdoTbJHnTeJHo o6OpyDbaHe

YcTpoIcTBo 3a CmHa Ha CD/MD (Camo 3a XR-C353)

Bb3pOun3BexJaHe Ha CD/MD 11 IperneHa 3aicn -FyHKzIn Intro scan 12 IocneIOBaTeHNO B3npOImBExEJaHe Ha 3aPcN -ФyHKcIRepeat play ....12 Bb3npoun3BexJaHe Ha 3aIncn B npoun3BoJeH pei - FyHKuJShuffle play .........12

DonbHnTeJHa HhOpMaun

Mepkn 3a 6e0nacnoct 13 PoiDbpxkane 15 Демонтураноа на anapata. 15 Pa3noJoxeHneHa ypeDnTe 3a ynpabLeHne 16 Texhueckn xapaKtepncnki 17 PbKOBOdTOB3aOTcPaHraBeHa HEN3npaBHOCTN 18 INHeKc 20

Hauajn deiCTBna
