Terméktípus	Autorádió CD/RDS
Márka	Sony
Modell	XR-C353
Méretek (Sz x Ma x Mé)	178 x 50 x 160 mm (1 DIN)
Tömeg	Körülbelül 1,2 kg
Tápellátás	12 V egyenáram (autó akkumulátor)
Áramfelvétel	Max 10 A
Támogatott audio formátumok	CD, CD-R, CD-RW, MP3 (CD-n)
Kimeneti teljesítmény	4 x 45 W max
Tuner típusa	FM/AM (RDS)
FM frekvenciatartomány	87,5 – 108 MHz
AM frekvenciatartomány	531 – 1602 kHz
Fő funkciók	CD lejátszó, RDS, tuner, mélynyomó előerősítő, segédbemenet (mini jack)
Audio bemenetek	1 x segédbemenet (3,5 mm mini jack)
Audio kimenetek	4 x hangszóró, 1 x mélynyomó előerősítő
Elvesztés és biztonság	Eltávolítható előlap, lopásgátló kód
Karbantartás és tisztítás	Törölje le száraz, puha ruhával. Ne használjon oldószereket.
Általános információk	Használati útmutató több nyelven elérhető (FR, EN, stb.)

Gyakran ismételt kérdések - XR-C353 SONY

Hogyan szereljem be a Sony XR-C353-at az autómba?

Használjon univerzális 1 DIN szerelőkészletet. Csatlakoztassa a járműhöz illő adapterkábelt (nem tartozék). Győződjön meg a helyes polaritásról (12 V egyenáram).

Hogyan kell beírni a biztonsági kódot?

Kapcsolja be a készüléket. Használja a számozott gombokat a kártyán található 4 jegyű kód beviteléhez. Erősítse meg a ENTER vagy SEL gombbal.

Mit tegyek, ha az autórádió nem kapcsol be?

Ellenőrizze a biztosítékot (a készülék hátulján vagy a kábelkötegen). Mérje meg az akkumulátor feszültségét (12 V). Győződjön meg a helyes bekötésről.

Hogyan állítsam be az órát?

Nyomja meg a MENU gombot, amíg meg nem jelenik a CLOCK. Az óra beállításához használja a + és - gombokat, majd a percekhez nyomja meg a SEL gombot.

Csatlakoztathatok telefont vagy MP3 lejátszót?

Igen, az elülső vagy hátsó oldalon található segédbemeneten (3,5 mm mini jack) keresztül. Csatlakoztassa a készüléket, és válassza ki a AUX forrást.

Hogyan javíthatom a rádió vételt?

Ellenőrizze az antennát és a kábelét. Ha a vétel gyenge, kapcsolja be a LOCAL funkciót a helyi adókhoz, vagy a MONO funkciót a zaj csökkentéséhez.

Mit jelent az 'EE' vagy 'ERR' kijelzés?

EE a CD mechanika hibáját jelzi (piszkos lencse vagy karcos lemez). ERR kód- vagy csatlakozási hiba lehet. A részletekért lásd a használati útmutatót.

Hogyan tisztítsam a CD lejátszót?

Használjon lencsetisztító lemezt (kereskedelmi forgalomban kapható). Ne nyissa ki a házat. A külső részt törölje le száraz, puha ruhával.

Hogyan menthetek el rádióállomásokat?

Hangolja be a kívánt állomást, majd tartsa lenyomva egy numerikus gombot (1-6) a sípolásig. Az állomás elmentésre kerül.

Hol találom a teljes használati útmutatót?

Töltse le a PDF útmutatót a notice-facile.com oldalról a Sony XR-C353 modell kiválasztásával. Ingyenesen elérhető francia nyelven.

HASZNÁLATI ÚTMUTATÓ XR-C353 SONY

Használati útmutató

A készülék üzembe helyezéséről és csatlakoztatásáról részletes tájékoztatást talál az Üzembe helyezési/csatlakoztatási útmutatóban.

XR-C353

XR-3753

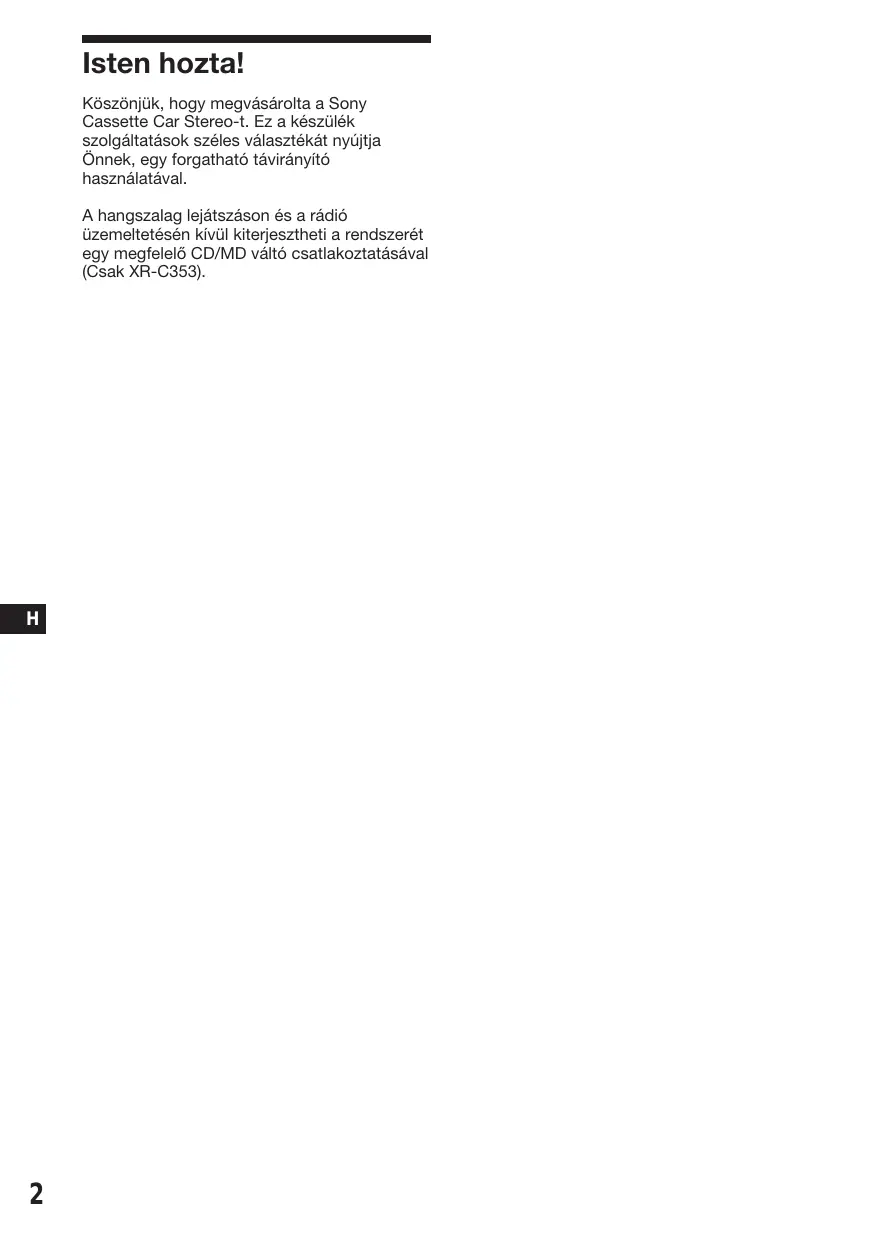

Üdvözöljük!

Köszönjük, hogy megvásárolta a Sony Cassette Car Stereo-t. Ez a készülék szolgáltatások széles választékát nyújtja Önnek, egy forgatható távirányító használatával.

A hangszalag lejátszásán és a rádió üzemeltetésén kívül kiterjesztheti a rendszerét egy megfelelő CD/MD váltó csatlakoztatásával (Csak XR-C353).

Tartalomjegyzék

A készülék használata

Bevezetés

A készülék újraállítása. 4 Az előlap levétele 4 A forgatható távirányító előkészítése 4 Az óra beállítása 5

Kazetta lejátszó

Kazetta lejátszása 5 Kazetta lejátszása többféleképpen 6

Rádió

Rádióállomások automatikus memorizálása — Legjobb Hangolás Memorizálása (BTM) 7

A kívánt csatornák memorizálása 7 A memorizált adók vétele 7

Más funkciók

A forgó távirányító használata 8 A hangjellemzők beállítása 9 A hang elnémítása 10 A hang és a csipogó jelzés megváltoztatása 10

Megfelelő felszerelésekkel

CD/MD váltó (Csak XR-C353)

CD/MD lejátszása 11

A zeneszámok átnézése — Számkezdetek végigpásztázása 11 Zeneszámok ismételt lejátszása — Ismételt lejátszás 11

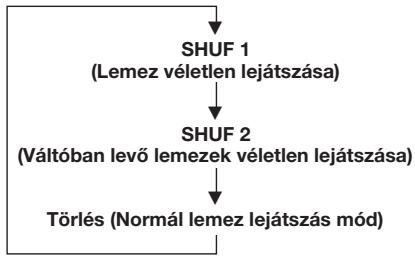

Zeneszámok véletlenszerű sorrendben történő lejátszása — Véletlen sorrend 12

Egyéb információ

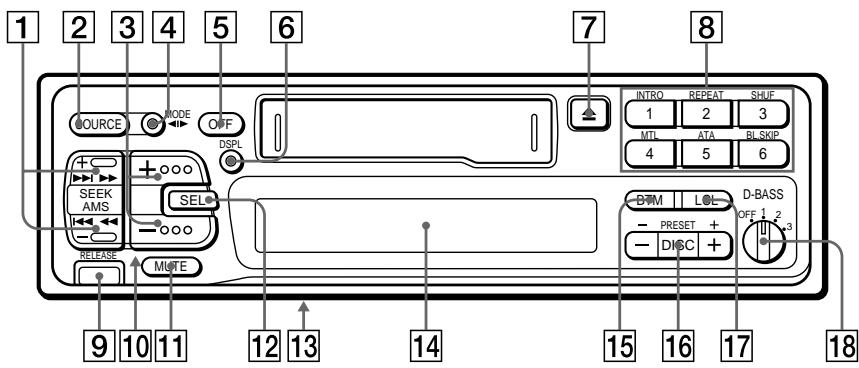

Övintézkedések 12 Karbantartás 13 Az egység kivétele 14 A szabályozók elhelyezkedése 15 Részletes leírás 16 Hibajavító útmutató 17 Index 19

A készülék újraállítása

A készülék legelső üzembe helyezése előtt, illetve az autó akkumulátorának cseréje után, újra be kell állítani a készüléket.

Nyomja meg az újraállító gombot egy hegyes tárggyal, például egy golyóstoll hegyével.

Újraállító gomb

Megjegyzés

Az újraállító gomb megnyomása minden memorizált programot és memóriafunkciót törölni fog.

Az előlap levétele

Ezen készülék előlapja levehető, a készülék ellopását megelőzendő célból.

1 Nyomja meg az (OFF) gombot. 2 Nyomja meg a (RELEASE) gombot az előlap felnyitásához, és az előlapot maga felé húzva óvatosan vegye ki.

Megjegyzések

Vigyázzon, ne ejtse le az előlapot levétele közben. Ha a (RELEASE) gombot a készülék működése alatt nyomja meg, a készülék automatikusan kikapcsol, a hangszórók károsodásának elkerülése érdekében.

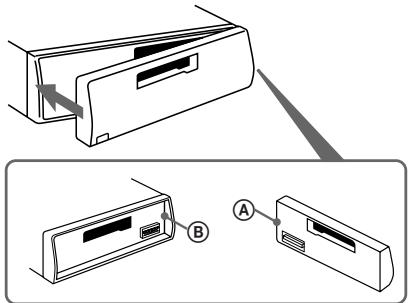

Az előlap beillesztése

Illessze az előlap A-val jelölt részét a készülék B-vel jelzett pontjára és nyomja addig, amíg bekattan.

Megjegyzések

Győződjön meg róla, hogy az előlap megfelelő állásban legyen beillesztéskor, mert nem lehet fejjel lefelé beilleszteni. - Ne nyomja be erősen az előlapot a készülék irányába, illesztéskor. Könnyen beilleszthető egy könnyed nyomással a helyére. Ha az előlapot magával viszi, helyezze az előlapot a számára biztosított tokba. - Ne nyomja meg erősen vagy ne tegye ki erőteljes nyomásnak az előlap kijelző ablakait. - Ne tegye ki az előlapot közvetlen napsugárzásnak, hőforrások hatásának, mint például meleg levegő vezetékek és ne hagyja nedves helyen. Sose hagyja az előlapot egy tűző napon parkoló autó műszerfalán, ahol jelentősen magasabb a hőmérséklet, mint az autó belsejében.

Figyelmeztető jelzés

Ha az előlap kivétele nélkül kapcsolja ki az autója motorját, egy figyelmeztető jelzés fog pár másodpercig hallatszani (csak abban az esetben, ha a POWER SELECT kapcsolót az A' állásba állította). Ha megfelelő erősítőt csatlakoztat és nem használja a beépített erősítőt, a hangjelzés nem aktiválódik.

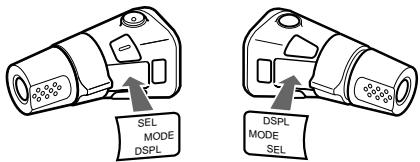

A forgatható távirányító előkészítése

Mikor felhelyezi a távirányítót, illessze a címkét az ábrán látható módon.

Az óra beállítása

Az óra 24 órás, digitális kijelzővel rendelkezik. Például állítsuk be 10:08-ra.

1 Nyomja meg az OFF vagy a DSPL gombok valamelyikét a művelet során. 2 Nyomja meg a DSPL gombot és 2 másodpercig tartsa benyomva.

Az órák számjegyei kezdenek világítani.

1 Állítsa be az órát

Hogy visszalépjen

Hogy előrelépjen

2 Nyomja meg a SEL gombot ezután.

A percek számjegyei villognak.

3 Állítsa be a perceket.

Hogy visszalépjen

Hogy előrelépjen

3 Nyomja meg a DSPL gombot ezután.

Az óra elindul.

Megjegyzés

Ha a POWER SELECT kapcsoló a pozícióra van állítva, az órát addig nem lehet beállítani, amíg a készülék nincs bekapcsolva. Állítsa be az órát miután bekapcsolta a rádiót.

Kazetta lejátszó

Kazetta lejátszása

Helyezzen be egy kazettát

A lejátszás automatikusan elindul.

Ha már van kazetta a készülékben, nyomja meg ismételten a SOURCE gombot amíg a "TAPE" kijelzés meg nem jelenik.

Tape

A felfelé irányuló oldalt játssza le

Tape

A lefelé irányuló oldalt játssza le

Tipp

A szalag mozgatásának irányát lejátszás közben a MODE gombok benyomásával változtathatja meg.

Mūvelet	Nyomja meg
Lejátszás megállítása	OFF
Kazetta kiadása	▲

Szalag gyorstekercselése

Lejátszás közben nyomja meg bármelyik oldalát a (SEEK/AMS) gombnak 2 másodperc hosszan.

Gyors előretekerés

Visszatekerés

Gyors előretekerés és visszatekerés közbeni lejátszás elindításához nyomja meg a MODE (◄) gombokat.

Szám kezdetének meghatározása — Automatikus Zene Szentor (AMS)

Maximum kilenc zeneszámot ugorhat át egyszerre ennek segítségével.

Lejátszás közben nyomja meg bármelyik oldalát a (SEEK/AMS) gombnak.

A következő zeneszámok kijelöléséhez

Az előző zeneszámok kijelöléséhez

Megjegyzés

Az AMS funkció nem működik, amikor:

A zeneszámok közötti üres szalagrész rövidebb 4 másodpercnél - Ha zaj van a zeneszámok között Ha hosszú időtartamú alacsony hangerejű illetve csendes részek vannak a zeneszámban.

A kijelző feliratának megváltoztatása

Minden egyes alkalommal, ha lejátszás közben nyomja meg a DSPL gombot a kijelző a következőképpen változik:

* Mikor az ATA funkció aktív állapotban van.

Kazetta lejátszása többféleképpen

A kívánt zeneszám megkeresése

— Bevezetés végigpásztázása

Nyomja meg ①-t a lejátszás során

Az "INTRO" felirat jelenik meg a kijelzőn.

Minden zeneszám első 10 másodperce kerül lejátszásra.

Ha megtalálta a kívánt számot, nyomja meg újra. A készülék visszaáll normális lejátszási üzemmódba.

Zeneszámok ismételt lejátszása

—Lejátszás megismétlése

Nyomja meg ②-t lejátszás közben.

A "REP" felirat jelenik meg a kijelzőn.

Ha az éppen lejátszott zeneszám a végéhez érkezik, a készülék megkezdi ismételt lejátszását az elejétől kezdve.

Az ismétlés megszüntetésének érdekében nyomja meg még egyszer a gombot.

CrO₂ vagy Metal szalag lejátszása

Ha egy CrO₂ (TYPE II) vagy metal (TYPE IV) szalagot akar hallgatni, nyomja meg a ④ gombot.

Az "MTL" felirat jelenik meg a kijelzőn.

E funkció megszüntetéséhez, nyomja meg a 4-t.

Rádió üzemmódra való átváltás egy kazetta gyorstekercselése közben

— Automatikus Hangoló Aktiváció (ATA)

Nyomja meg a(z) ⑤ gombot lejátszás közben.

Az "ATA" felirat jelenik meg a kijelzőn.

Ha kazettát előre vagy hátra tekeri a (SEEK/AMS) segítségével, a rádió automatikusan bekapcsol.

E mód megszüntethető a(z) ⑤ ismételt megnyomásával.

Üres helyek átugrása kazetta lejátszás közben - Üres átugrása

Nyomja meg a(z) 6 gombot lejátszás közben.

A "BL.SKIP" felirat olvasható a kijelzőn.

A nyolc másodpercnél hosszabb szalagrészeket automatikusan átugorja lejátszás közben.

E lejátszási mód megszüntetéséhez nyomja meg a(z) 6 gombot még egyszer.

Rádióállomások automatikus memorizálása

— Legjobb Hangolás Memorizálása (BTM)

A pillanatnyilag befogott hullámsávról választja ki a legerősebb jelű állomásokat és a frekvenciájuk szerinti rendben memorizálja őket.

BALESETEK ELKERÜLÉSE ÉRDEKÉBEN !!!

Ha vezetés közben hangolja a készüléket, használja az automata hangolást, vagy az előre beállított memóriakeresést a manuális hangolás helyett.

1 Nyomja meg ismételten a SOURCE gombot, hogy ki tudja választani a hangolóegységet.

Minden esetben, ha megnyomja a SOURCE gombot, a hangforrás a következőképpen fog változni:

TAPE → TUNER → CD/MD (Csak XR-C353)

2 Nyomja meg ismételten a MODE gombot, hogy a megfelelő hullámsávot ki tudja jelölni.

Minden esetben, ha megnyomja a MODE gombot, a hullámsáv a következőképpen fog változni:

FM1 → FM2 → FM3 → MW → LW

3 Nyomja meg a (BTM) gombot 2 másodperc hosszan.

Megjegyzések

A készülék nem tárol el a memóriájában gyenge jelű állomásokat a programhely gombokon. Ha csak kevés állomás fogható, néhány programhely gombnál üres marad a kijelző. Ha van egy kijelölt programhely gomb a kijelzőn, a készülék ezen a gombon kívül mindegyik programhely gombhoz rendel egy rádiódót.

A kívánt csatornák memorizálása

Mindegyik hullámsávon (FM1, FM2, FM3, MW, és LW) maximum 6 rádióadás memorizálható a programhelyeken, az Ön választása szerint. Így 18 URH adó memorizálható.

Ha másik adó eltárolását akarja elvégezni egy adott programhelyre, a már ottlévő adó törlődik a készülék memóriájából.

1 Nyomja meg ismételten a SOURCE gombot, hogy ki tudja választani a hangolóegységet. 2 Nyomja meg ismételten a MODE gombot, hogy a megfelelő hullámsávot ki tudja jelölni. 3 Nyomja meg a (SEEK/AMS) gombot, hogy a készülék megkeresse azt az adót, amelyiket el akarja tárolni az adott programhelyre. 4 Nyomja le a kívánt programhely gombot (1-től 6-ig) 2 másodperc hosszan.

A kiválasztott beállított szám gomb megjelenik a kijelzőn.

A memorizált adók vétele

1 Nyomja meg ismételten a (SOURCE) gombot, hogy ki tudja választani a hangolóegységet. 2 Nyomja meg ismételten a MODE gombot, hogy a megfelelő hullámsávot ki tudja jelölni. 3 Nyomja le a kívánt programhely gombok (①-tól ⑥-ig) közül azt, amelyiken a hallgatni kívánt adó el van tárolva.

Tipp

Nyomja meg a (PRESET/DISC) gomb bármelyik oldalát, hogy sorrendben foghassa a memóriában tárolt rádióadókat. (Előre beállított keresési funkció) (Csak XR-C353).

A kijelző feliratának megváltoztatása

Minden egyes alkalommal, ha a DSPL gombot megnyomja, a kijelzőn az óra és a frekvencia fogja váltogatni egymást.

Ha nem tud behangolni egy tárolt adót

Nyomja meg bármelyik oldalát a (SEEK/AMS) gombnak, hogy keresni tudja az adót (automata hangolás).

A pásztázás akkor áll meg, ha egy adót talál. Nyomja meg ismételten a gomb bármelyik oldalát addig, amíg a kívánt adót meg nem találja.

Megjegyzés

Ha az automata hangolás túl gyakran áll meg, nyomja meg a (LCL) gombot, hogy felkapcsolja az "LCL"-t (Lokális keresési mód) a képernyőn. Csak a viszonylag erős jelű állomások hangolhatók így be.

Tipp

Ha ismeri a frekvenciát, nyomja meg és tartsa benyomva a (SEEK/AMS) gomb bármelyik oldalát addig, amíg a kívánt adót venni nem tudja (manuális hangolás).

Más funkciók

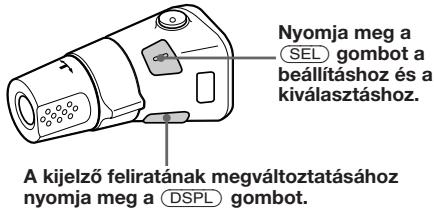

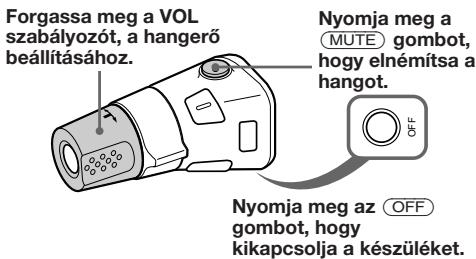

A forgó távirányító használata

A forgo távirányító gombok nyomásával és/vagy vezérlők forgatásával működik.

A távirányító segítségével a megfelelő CD vagy MD váltó vezérelhető.

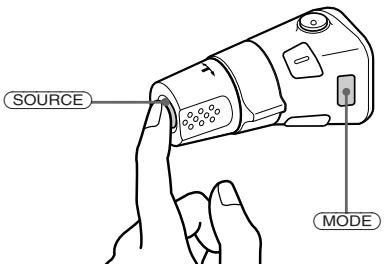

Gombok benyomásával (SOURCE és MODE gombok)

Minden egyes alkalommal, ha a SOURCE gombot benyomja, a hangforrás a következőképpen változik: TAPE → TUNER → CD/MD (Csak XR-C353)

A MODE megnyomásával a műveletek a következőképpen változnak:

• kazetta szalagjának haladási iránya.
• hullámsáv, FM1 → FM2 → FM3 → MW → LW. CD/MD váltó (Csak XR-C353).

Tipp

Ezt a készüléket a (SOURCE) gomb távirányítón történő benyomásával kapcsolhatja be.

Vezérlők forgatásával (a SEEK/AMS vezérlés)

Forgassa meg a vezérlőt majd engedje el, hogy:

A kazettán lévő zeneszámok kezdetét lokalizálni tudja. Forgassa és tartsa a vezérlőt, majd engedje el, hogy gyorsan tekerje előre a szalagot. Lejátszáshoz forgassa és tartsa meg újból, majd engedje el. - Egy zeneszámot kijelöljön a CD-n. Forgassa és tartsa meg a vezérlőt, amíg a keresett pontot a számban meg nem találja, majd engedje el, hogy elkezdődjön a lejátszás (Csak XR-C353). - Automatikusan hangolja be az adókat. Forgassa és tartsa meg a vezérlőt, hogy be tudja hangolni a kívánt adót.

A vezérlő benyomása közbeni forgatással (PRESET/DISC vezérlés)

Nyomja be és forgassa meg a vezérlőt:

• Előre beállított adók kiválasztásához. Lemez cseréjéhez (Csak XR-C353).

További műveletek

A műveletek irányának megváltoztatása

A működési irány gyárilag beállított, amint az alábbi illusztráción látható:

Ha Ön kénytelen a forgatható távirányítót a kormányoszlop jobb oldalára helyezni, megfordíthatja a vezérlés műveleti irányát.

Nyomja meg a (SEL) gombot két másodpercig, miközben benyomva tartja a VOL szabályozót.

A hangjellemzők beállítása

1 Válassza ki azt a jellemzőt, amit be akar állítani a (SEL) gomb ismételt benyomásával. VOL (hangerő) → BAS (Basszus) → TRE (Magas hang) → BAL (Balansz) → FAD (előre/hátra balansz)

2 Állítsa be a kiválasztott jellemzőt a ① vagy a 一 gomb megnyomásával.

Állítsa be 3 másodpercen belül, miután kiválasztotta. (3 másodperc után a gomb ismét csak a hangerő szabályozására szolgál.)

A hang elnémítása

Nyomja meg a MUTE gombot.

A "MUTE" kijelzés villog.

Az előző hangerő visszaállításához nyomja meg még egyszer.

Tipp

A készülék automatikusan leveszi a hangerőt, mikor egy telefonhívás érkezik. (Telefon - némító funkció) (Csak XR-C353).

A hang és a csipogó jelzés megváltoztatása

Basszus hangzás felerősítése

D-Bass

Önnek lehetősége van tiszta és erőteljes basszus hangzás élvezetére. A D-Bass funkció felerősíti az alacsony frekvenciájú jelet, meredekebb karakterisztika szerint, mint egy hagyományos erősítő.

A basszus vonal sokkal tisztábban lesz hallható még akkor is, ha a vokál hangzás azonos hangerejű. Könnyen kiemelheti és beállíthatja a basszus hangzást a D-Bass vezérlés segítségével. Ez azonos hatást vált ki, mint egy megfelelő mélynyomó rendszer használata.

Ezen túlmenően a Digitális D-Bass* funkció jóval élesebb és erősebb basszus hangzást hoz létre, mint az Analóg D-Bass.

A basszus görbe beállítása

Forgassa el a D-Bass szabályozót, hogy be tudja állítani a basszus szintjét (1, 2 vagy 3).

A "D-BASS"* felirat megjelenik a kijelzőn.

Megszüntetéséhez forgassa a szabályozót OFF állásba.

• Ha egy megfelelő CD váltó rendelkezik a Digitális D-Bass funkcióval, "DIGITAL D-BASS" felirat olvasható a kijelzőn CD lejátszása közben (Csak XR-C353).

A csipogó jelzés elnémítása

Nyomja meg a 6-ot, míg a SEL gombot benyomva tartja.

Visszaállíthatja a csipogó jelzést, ha ezeket a gombokat még egyszer benyomja.

Megjegyzés

Ha egy meglévő erősítőt csatlakoztat és nem használja a beépített erősítőt, a csipogó hangjelzés nem fog működni (Csak XR-C353).

Ezzel a készülékkel legfeljebb 2 CD vagy MD váltó vezérelhető.

CD/MD lejátszása

Nyomja meg a SOURCE gombot addig, amíg a kívánt váltó kijelzése olvasható a kijelzőn.

A CD/MD lejátszása elkezdődik.

Ha egy CD/MD váltó van csatlakoztatva, minden zeneszám lejátszása az elejéről indul.

Megjegyzés

Abban az esetben is, ha egy MD váltót használ, a kijelzőn a "CD" felirat lesz olvasható.

CD/MD váltók kiválasztása (ha több CD/MD váltó van csatlakoztatva)

Nyomja meg ismételten a MODE gombot, hogy a kívánt CD/MD váltót ki tudja választani.

A kijelző feliratának megváltoztatása

CD/MD lejátszás közben a DSPL gomb minden egyes benyomásakor a kijelző felirata a következők szerint változik:

Bizonyos zeneszám kiválasztása — Automatikus Zene Szenzor (AMS)

Lejátszás közben nyomja meg bármelyik oldalát a (SEEK/AMS) gombnak egyszer, minden egyes olyan zeneszám esetén, amit ki akar hagyni a lejátszási sorból.

A következő zeneszámok kiválasztása

Az előző zeneszámok kiválasztása

Meghatározott pont keresése egy számban — Kézi keresés

Lejátszás alatt nyomja meg, és tartsa lenyomva a (SEEK/AMS) gomb valamelyik oldalát. Engedje el a gombot, amikor a keresett részt megtalálta.

Előre keresés

Hátra keresés

Másik lemezre váltás

Lejátszás alatt nyomja meg a (PRESET/DISC) gomb valamelyik oldalát.

Vissza az előző lemezhez

Előre a következő lemezhez.

A zeneszámok átnézése

— Számkezdetek végigpásztázása

Az adott lemezen sorrendben minden számból az első 10 másodpercet lejátssza. Ha az első lemez végére ért, akkor a következő lemezzel folytatja.

Nyomja meg az ①-et lejátszás közben. Az "INTRO" felirat jelenik meg a kijelzőn.

Ha megtalálta a kívánt zeneszámot, akkor nyomja meg még egyszer. A lejátszó visszatér a normális CD/MD lejátszási módba.

Zeneszámok ismételt lejátszása - Ismételt lejátszás

Egy zeneszám ismételt lejátszásához

CD/MD lejátszás alatt nyomja meg a ②-es gombot többször, egészen addig, amíg a "REP 1" megjelenik a kijelzőn.

Egy lemez ismételt lejátszásához

CD/MD lejátszás alatt nyomja meg a ②-es gombot többször, egészen addig, amíg a "REP 2" megjelenik a kijelzőn.

folytatás a következő oldalon →

A jelenlegi váltóban levő összes lemez ismétlése

Nyomja meg a ②-es gombot CD/MD lejátszás alatt többször, egészen addig, amíg a "REP 3" megjelenik a kijelzőn.

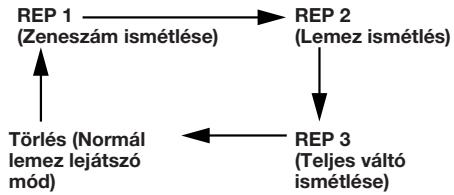

Valahányszor megnyomja a ②-es gombot, a kijelző a következőképpen változik:

Zeneszámok véletlenszerű sorrendben történő lejátszása — Véletlen sorrend

Az aktuális lemezen levő zeneszámok véletlen sorrend szerinti lejátszásához

Nyomja meg a ③-as gombot CD/MD lejátszás alatt többször, amíg a "SHUF 1" felirat megjelenik a kijelzőn.

A váltóban levő összes lemez véletlen sorrendben történő lejátszásához

Nyomja meg többször a ③-as gombot CD/MD lejátszás alatt, amíg a "SHUF 2" felirat megjelenik a kijelzőn.

Valahányszor megnyomja a ③-as gombot, a kijelző felirata a következőképpen fog változni:

Ha megnyomja az ①-es gombot véletlen lejátszás közben, akkor véletlen sorrendben minden zeneszámnak az első 10 másodpercét játssza le.

Egyéb információ

Övintézkedések

Ha olyan helyen parkolt az autójával, ahol közvetlen napsugárzásnak volt kitéve, és az autó belseje nagyon felforrósodott, akkor hagyjon időt az egység kihűlésére használatba vétele előtt. - Ha az egység nem kap áramot, akkor az érintkezéseket ellenőrizze először. Ha mindent rendben talál, ellenőrizze a biztosítékot! - Ha egy két hangszórós rendszerben a hangszórók nem szólnak, akkor állítsa a hangerőszabályozót középső állásba. Ha hosszú időn keresztül kazettát hallgat, akkor a kazetta átmelegedhet a beépített erősítő miatt. Ez azonban nem jelez hibás működést.

Ha bármilyen olyan kérdése vagy problémája van az eszközzel kapcsolatban, amire ebben a kézikönyvben nem találja meg a választ, akkor forduljon a legközelebbi Sony márkakereskedőhöz.

A magas minőségű hangzás fenntartása

Ha pohártartó van az autórádió közelében, akkor vigyázzon, nehogy bármit is ráöntsön az eszközre. Az eszközre, vagy a kazettára kerülő cukros lerakódás szennyezi a lejátszófejet, csökkenti a hang minőségét, vagy akár teljesen meggátolja a lejátszást.

A kazettatisztító eszközök nem képesek eltávolítani a rárakódott cukrot a szalag olvasófejéről.

Megjegyzések a kazettákról

A kazetta óvása

• Ne érintse meg a kazettában a szalag felületét, mivel minden kosz vagy por szennyezi a fejeket. A kazettákat tartsa távol olyan eszközöktől, amelyekben beépített mágnes van, például hangszórók és erősítők, mert a szalagon lévő felvétel torzulhat, vagy kitörlődhet.
• Ne tegye ki a kazettákat erős napsütésnek, különlegesen alacsony hőmérsékletnek, vagy páratartalomnak.
• A szalag lazasága, lótyögése esetén a gép begyűrheti a szalagot. Mielőtt beteszi a szalagot, egy ceruzával, vagy valami hasonló tárggyal tekerje meg a tengelyeket, és feszítse meg a laza részt.

• Az eltorzult kazettatartók és felragasztott címkék problémákat okozhatnak a kazetta behelyezésénél, illetve kivételénél. Vegye le, vagy cserélje ki ezeket a címkéket.

A 90 percnél hosszabb kazetták

90 percnél hosszabb kazetták lejátszása nem javasolt, kivéve hosszú, folyamatos lejátszás esetén. Ezekben a kazettákban ugyanis nagyon vékony szalagokat használnak, és ezek könnyen megnyúlnak. A gyakori megállítás - elindítás behúzhatja ezeket a szalagokat a kazetta tartószerkezetébe.

Karbantartás

Biztosítékcsere

Biztosítékcserénél figyeljen arra, hogy a biztosítékon feltüntetett áramerősség megfelelő legyen. Ha a biztosíték kiolvad, ellenőrizze a tápvezetéket, és cserélje ki a biztosítékot. Ha a biztosíték a csere után ismét kiolvad, akkor valamilyen belső hiba lehet. Ebben az esetben forduljon a legközelebbi Sony márkakereskedőhöz.

Figyelmeztetés

Ne használjon olyan biztosítékot, amely a kelleténél nagyobb áramot képes elviselni, mert ez tönkreteheti az eszközt.

A csatlakozók tisztítása

Az egység hibásan működhet, ha az egység és az első panel közötti kapcsolat nem tiszta. Ennek elkerülésére nyissa ki az első panelt a (RELEASE) gomb megnyomásával, húzza ki a csatlakozókat, és tisztítsa meg őket alkoholba áztatott pamut ruhával. Ne fejtsen ki túl nagy erőt, mert a csatlakozók megsérülhetnek.

Főegység Az első panel hátoldala

Az egység kivétele

1

2

3

4

A szabályozók elhelyezkedése

Lásd a megfelelő oldalakat a részletes leírásért!

SEEK/AMS gomb 5,6,7,8,11 SOURCE gomb (TAPE/TUNER/CD/MD) 5, 7, 11, 13 3 + (hang/basszus/szoprán/egyensúly (balance)/hangerő) gomb 5,7,11 MODE (▶) gomb Rádió hallgatás alatt: BAND kiválasztó 7 Kazetta hallgatás alatt: Lejátszási irány váltó 5 CD/MD lejátszás alatt: CD/MD váltó kiválasztása 11 5 OFF gomb 4, 5 DSPL gomb (kijelző mód változtatás/ idő beállítás) 5, 6, 8, 11, 13 7 (kazetta kiadó) gomb 5 Rádió hallgatás alatt Előre beállított állomások 7

CD/MD lejátszás esetén

INTRO (bemutató) gomb 6, 11 ② REPEAT (ismétlés) gomb 6, 11 ③ SHUF (véletlen lejátszás) gomb* 12 MTL (Metál) gomb 6 ⑤ ATA (Automatikus Állomáskereső Aktiváló) gomb 6 ⑥ BL.SKIP (Blank skip) gomb 6

9 RELEASE (első panel kioldó) gomb 4, 13 10 Reset gomb (Az egység első oldalán található, de az első panel takarja) Nyomja meg ezt a gombot, amikor először használja az eszközt, elemet cserél benne, vagy az egység gombjai nem működnek megfelelően. 11 MUTE (csönd) gomb 10 12 SEL (Szabályozásimód kiválasztó) gomb 5,9,10 13 POWER SELECT kapcsoló (az egység hátulján található) Lásd a “POWER SELECT kapcsoló” cím fejezetet a Beszerelés / Kapcsolatok kézikönyvben 14 Kijelző BTM (Legjobb állomáskereső memória) gomb 7 16 PRESET / DISC gomb* 7, 11 Rádió hallgatása közben: Előre beállított állomás kiválasztása 7 CD/MD lejátszásnál Lemez kiválasztó 11 17 LCL gomb 8 18 D-BASS szabályozó 10

*Csak XR-C353

A kezelési útmutatóban látható ábra az XR-C353 előlapját mutatja.

Részletes leírás

Kazetta lejátszó egység

Szalag sávok: 4 sávos, 2 csatornás sztereó Frekvenciaingadozás: 0,08% (WRMS) Átviteli frekvencia: 30 - 20.000 Hz Jel-zaj viszony 58 dB

Rádió egység

FM

Keresési tartomány: 65,0-74,0 MHz (30 kHz lépésközzel) Antenna terminál külső antenna csatlakozó Közbülső frekvencia 10,7 MHz Felhasználható érzékenység 8 dBf Szelektivitás 75 dB 400 kHz-en Jel-zaj viszony 65 dB (sztereó) 68 dB (mono) Harmonikus torzítás 1 kHz-en 0,5% (sztereó) 0,3% (mono) Elválasztás 35 dB 1 kHz-en Átviteli frekvencia 30-15.000 Hz Befogási arány 2 dB

MW/LW

Keresési tartomány MW:531-1.602 kHz LW:153-281 kHz Antenna terminál: Külső antenna csatlakozó Közbülső frekvencia 10,7 MHz/450 kHz Érzékenység MW: 30µV LW: 50 µV

Teljesítményerősítő egység

Kimenetek Hangszóró kimenet (biztonságos szigetelt csatlakozók) Hangszóró impedancia 4 - 8 ohm Maximális teljesítmény kimenet 35 W × 4 (4 ohmon)

Általános

Kimenetek Motoros rádióantenna vezérlőkábel Teljesítményerősítő szabályozó vezeték (Csak XR-C353) Telefon zajmentes szabályozó vezeték (Csak XR-C353) Line kimenetek (Csak XR-C353) Tónus szabályozás Basszus ±8 dB 100 Hz-en Szoprán ±8 dB 10 kHz-en Feszültségigény: 12 V DC (egyenáram) autó akkumulátor (negatív föld) Méretek: kb. 188 × 58 × 181 mm (szélesség/magasság/mélység) Foglalat méretek: kb. 182 × 53 × 164 mm (szélesség/magasság/mélység) Tömeg: kb. 1,2 kg Tartalmazott kiegészítők: Felszerelési és csatlakoztató készlet (1 csomag) Első panel tok (1) Forgó vezérlő RM-X2S Választható kiegészítők: Busz csatlakozó (RCA pin kábellel együtt szállítva) RC-61 (1 m), RC-62 (2 m) RCA pin kábel RC-63 (1 m) RC-64 (2 m), RC-65 (5 m) Választható felszerelés: CD váltó CDX-705 (10 lemezes) CDX-T60 (6 lemezes) CDX-T62 (6 lemezes) MD váltó MDX-60, MDX-61 Forrás kiválasztó YA-C30

A kivitel és a specifikációk külön értesítés nélkül változhatnak.

Hibajavító útmutató

A következő lista segít az eszközzel előforduló leggyakoribb hibák megoldásában.

Mielőtt a listát nézné, olvassa el az üzemeltetési útmutatót!

Általános

Probléma	Ok/Megoldás
Nincs hang.	Állitson a hangerón a (+) gombbal. Állitsa a hangeróSZabályozót kózépső állásba kéthangszórs rendszerek esétén.
A kijelzék nem jelennek meg a kijelzón.	Begye le az elso panelt és tiszíttsa meg a csatlakozókat. Lásd a “A csatlakozók tiszítása” c. részt a “Karbantartás”–nál a részletekérft.
Nincs csipogó hang.	Egy külso, kiegészítő erősítot csatlakozatott, és nem a beépített erősítot használája (Csak XR-C353). A csipogó hang ki van kapcsolva.

Kazetta lejátszás

Probléma	Ok/Megoldás
A lejátszott felvétel torz.	Az olvasófej szennyezett. → Tiszítlsa meg az olvasófejet.
Az AMS nem megfelelōen működik.	• A zenesszámok közöttti szūnetben zaj van. • Az üres hely tül rövid (kevesebb, mint 4 masodperc). • A (SEEK/AMS) gombon ▷-t nyomott, közvetlenül a következő zeneszám elǒtt. • A (SEEK/AMS) gombon I-▲-t nyomott, közvetlenül a zeneszám elkezdésé után. • Hosszú szūnet, alacsony frekvenciás átvezétés, vagy nagyon alacsony hang üres helykényt történő kezelésé.

Rádió hallgatás

Probléma	Ok/Megoldás
Előre beállitott állomások nem elérhetők.	• Tárolja el a helyes frekvenciát. • A rádioadás tű gyenge.
Az automata hangolás nem működik.	A rádioadás tű gyenge. → Állitsa be kézzel a kívánt értéket.

CD lemez lejátszás (Csak XR-C353)

Problème	Ok/Megoldás
A lejátszott hang kihagy.	Poros vagy sérül t lemez.

Hibauzenetek (Csak XR-C353) (amikor az opcionális CD/MD váltók csatlakoztatva vannak)

A következő jelzések kb. 5 másodpercig villognak, és közben egy riasztó hang szólal meg.

Kijelző	Ok	Megoldás
E-01	A lemezartó nincs bent a CD/MD ványtoban.	Helyezze be a lemezartó t a lemezekkel a ványtoba.
E-02	Nincs lemez a lemezartóban.	Vegye ki a tartó, és tegyen bele lemezeket.
E-04	A lemez piszkos.	Tiszütsa meg a lemezzt.
	A lemez fordíta került be.	Helyezze be a lemezzt megfeleően.
E-99	A CD/MD ványto nem működik valamilyem probléma miatt.	Tegye be a lemezzt megfeleően.
TEMP	A környezet hősér séklete magasabb 50°C-nál.	Várjon, amíg a hősér séklet 50°C alá megy.

Ha a fent említett megoldások nem oldották meg a problémáját, kérjük, forduljon a legközelebbi Sony márkakereskedőhöz.

Index

A

Automatikus adó-hangolás 8

Automatikus keresés aktiválás (ATA) 6

Automatikus Zene Érzékelés (AMS) 6, 11

B

Balansz 9

Basszus 9

Bevezetők lejátszása 6,11

Biztosíték 13

C

CD lejátszás 11

D

Első/hátsó egyensúly hangerőszabályozó 9

F

Figyelmeztető jelzés 4

Forgó távirányító 4,8,9

G,

Gyorselőretekerés 5

H

Helyi keresési mód (LCL) 8

I, J

Ismételt lejátszás 6,11

K

Kazetta lejátszás 5

Kézi keresés 11

Kijelző 6,11

L

Legerősebben fogható állomások beállításá

(BTM) 7

M, N

Magashang 9

Manuális hangolás 8

MD lejátszás 11

Metal 6

O, P, Q

Óra 5

R, S

Rádió 7

T

Telefon csönd 10

U

Üres helyek kihagyása 6

V, W, X, Y, Z

Visszaállítás 4

Visszatekerés 5

Véletlen sorrendű lejátszás 12
