РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XR-C353 SONY

Инструкция по эксплуатации

REP 3 (Повтаря устройство)

Технически характеристики Раздел касетофон

Раздел радиоапарат FM Приеман обхват

Липсва звуков сигнал.

Радиоприемане Проблем

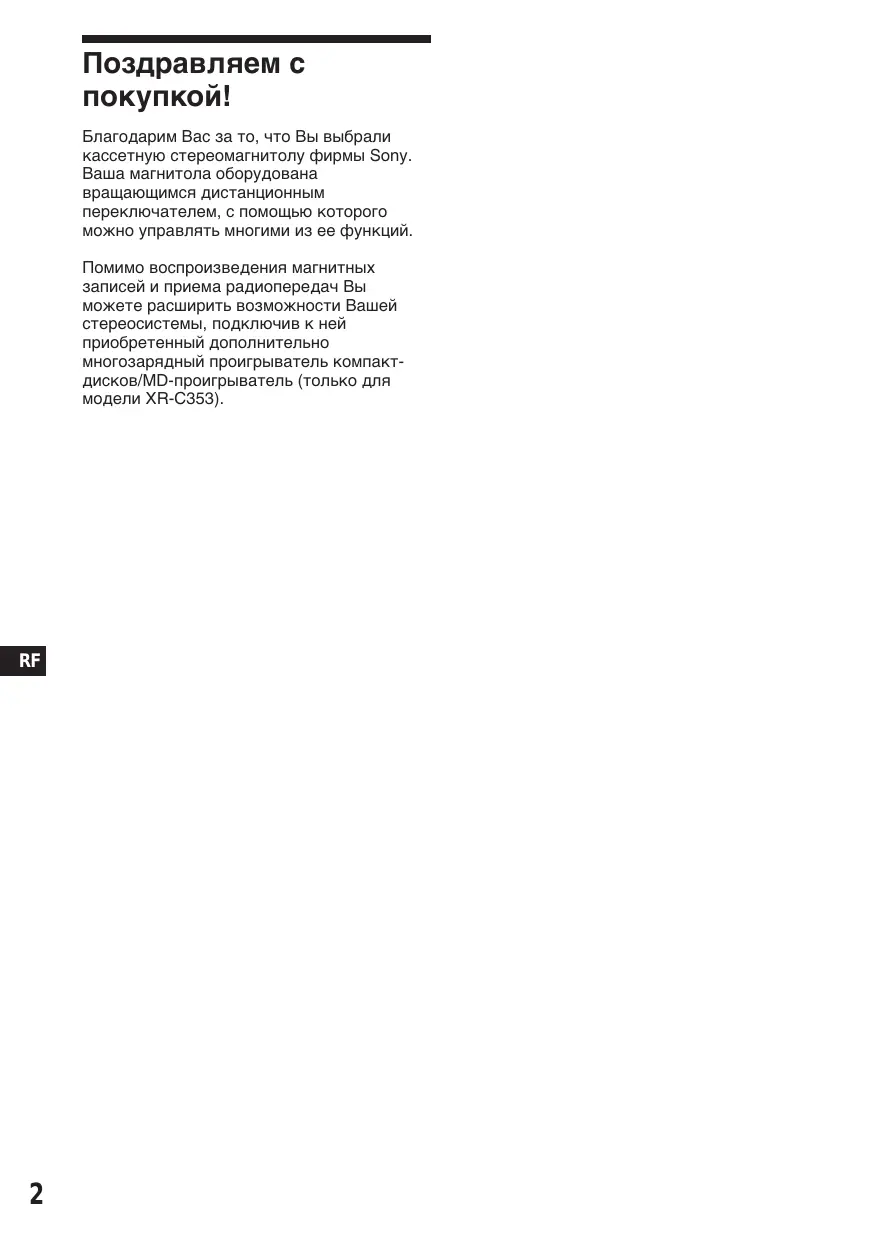

Поздравляем с покупкой! Благодарим Вас за то, что Вы выбрали кассетную стереомагнитолу фирмы Sony. Ваша магнитола оборудована вращающимся дистанционным переключателем, с помощью которого можно управлять многими из ее функций. Помимо воспроизведения магнитных записей и приема радиопередач Вы можете расширить возможности Вашей стереосистемы, подключив к ней приобретенный дополнительно многозарядный проигрыватель компактдисков/MD-проигрыватель (только для модели XR-C353).

Содержание Магнитола без дополнительноrо Оборудования Перед началом пользования Перенастройка аппарата 4 Отделение передней панели 4 Подготовка к пользованию вращающимся дистанционным переключателем 5 Установка времени на часах 5

Магнитофон Прослушивание магнитных записей 6 Различные режимы воспроизведения магнитной записи 6

Дополнительная аппаратура Многозарядный компакт/MDпроигрыватель (только для модели XR-C353) Воспроизведение компакт/МD-диска 12 Сканирование дорожек — Сканирвание по вступительным фрагментам 12 Повторное воспроизведение дорожек — Повтор воспроизведения 13 Воспроизведение дорожек в случайной последовательности — Перетасованное воспроизведение .. 13

Радиоприемник Автоматический ввод радиостанций в память — Запоминание оптимальной настройки (BTM). 7 Ввод в память только тех станций, которые Вас интересуют 8 Включение хранящихся в памяти радиостанций 8

Прочие функции Пользование вращающимся переключателем дистанционного управления 9 Регулировка параметров звучания 10 Отключение звука 10 Подстройка звучания магнитолы и тональности предупредительного сигнала 11

Дополнительная информация Меры предосторожности 14 Уход за аппаратом 15 Демонтаж аппарата 16 Расположение органов управления 17 Технические данные 18 Руководство по устранению неполадок .. 19 Алфавитный указтель 21

Перед началом пользования

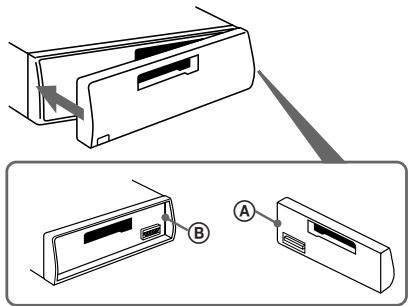

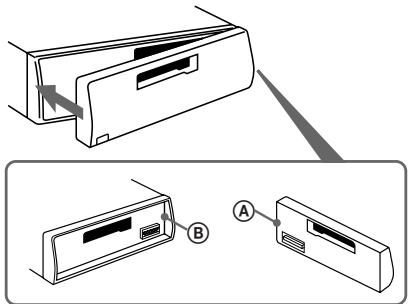

Установка передней панели на место Совместите часть передней панели, обозначенную на рисунке буквой A, с частью B на корпусе магнитолы, и надавите на нее до щелчка.

Перенастройка аппарата Прежде, чем начать пользоваться магнитолой, а также после замены аккумулятора в автомобиле аппарат необходимо заново настроить. Для этого нажмите кнопку перенастройки каким-либо заостренным предметом, например шариковой ручкой.

Кнопка перенастройки Примечание При нажатии кнопки перенастройки все хранящиеся в памяти программы и данные стираются.

Отделение передней панели Чтобы предотвратить хищение аппарата, с него можно снять переднюю панель.

Нажмите кнопку (OFF).

Нажатием кнопки (RELEASE) освободите переднюю панель и отделите ее, потянув на себя. (RELEASE)

Примечания • Отделяя панель от магнитолы, старайтесь не уронить ее. • Если Вы нажали кнопку (RELEASE) для отделения панели, не выключив перед этим аппарат, то он отключится автоматически, чтобы не допустить повреждения громкоговорителей.

Примечания • Ставя на место переднюю панель, убедитесь, что она не перевернута, так как в перевернутом положении присоединить ее невозможно. • Когда Вы присоединяете переднюю панель, не давите на нее слишком сильно. Для этого достаточно лишь слегка прижать ее к корпусу. • Забирая панель с собой, помещайте ее в прилагаемый футляр. • Не нажимайте резко на окна дисплея передней панели и не подвергайте ее сильным механическим воздействиям. • Оберегайте переднюю панель от воздействия прямых солнечных лучей, держите ее вдали от источников тепла, таких как горячие воздуховоды, и предохраняйте ее от сырости. Ни в коем случае не следует оставлять переднюю панель лежащей на приборной доске или в других местах салона автомобиля, запаркованного в солнечном месте, так как при этом возможно сильное повышение температуры воздуха внутри машины.

Предупредительный сигнал Если выключить зажигание автомобиля, не сняв предварительно переднюю панель, то в течение нескольких секунд будет слышен гудок предупредительного сигнала (только при условии, что переключатель POWER SELECT находится в позиции A). Предупредительный сигнал не работает, если вместо встроенного звукоусилителя магнитолы используется подключенный к ней дополнительно внешний усилитель.

Подготовка к пользованию вращающимся дистанционным переключателем При подключении вращающегося дистанционного переключателя прикрепите наклейку, как показано на рисунке ниже.

Установка времени на часах Часы имеют 24-цасовую цифровую индикацию Вот как производится установка, например, на 10:08:

Во время работы магнитолы нажмите (OFF) или (DSPL).

В течение двух секунд удерживайте кнопку (DSPL) в нажатом положении.

SEL MODE DSPL DSPL MODE SEL

1 Установите нужный час. Для перевода вперед Для перевода назад

1000 2 Нажмите и отпустите кнопку (SEL).

1000 Мигают цифры минут.

Для перевода вперед Для перевода назад

Нажмите и отпустите кнопку (DSPL).

1008 Часы начинают отсчет времени.

RF Перед началом пользования

3 Установите минуты.

Примечание Если переключатель POWER SELECT на нижней стороне корпуса находится в позиции B, то время на часах можно установить только при включенном питании магнитолы. B этом случае, прежде чем устанавливать часы, включите радио.

Поиск начала звуковой дорожки — Автоматический музыкальный сенсор (AMS)

При поиске можно за один раз пропустить до девяти дорожек.

Прослушивание магнитных записей Установите кассету.

Во время воспроизведения нажмите с одной или другой стороны кнопку (SEEK/AMS) и сразу же отпустите ее. SEEK AMS

Воспроизведение начинается автоматически. Если в магнитофоне уже есть кассета, нажимайте кнопку (SOURCE) до тех пор, пока на дисплее не появится слово “TAPE”.

TAPE Воспроизводится сторона, обращенная вверх.

Для нахождения одной из последующих дорожек Для нахождения одной из предыдущих дорожек

Примечание Функция AMS может не сработать, если: • Паузы между дорожками продолжаются меньше четырех секунд • В паузах между дорожками присутствует шум • В записи имеются длинные участки с пониженной громкостью или без звука.

Смена параметров, выводимых на дисплей При каждом коротком нажатии на кнопку (DSPL) во время воспроизведения магнитной записи на дисплей последовательно выводятся: z Индикатор движения ленты

* При включенной функции АТА.

Воспроизводится сторона, обращенная вниз. Совет Чтобы изменить направление движения ленты во время воспроизведения, нажмите кнопку (MODE) (*).

Чтобы Остановить воспроизведение Извлечь кассету

Перемотка ленты Во время воспроизведения нажмите с одной или другой стороны кнопку (SEEK/AMS) и не отпускайте ее в течение двух секунд. SEEK AMS

Различные режимы воспроизведения магнитной записи Поиск нужной дорожки — Сканирование вступительных фрагментов Во время воспроизведения нажмите (1). На дисплее появляется слово “INTRO”. Магнитофон воспроизводит первые десять секунд каждой дорожки, записанной на ленте.

Чтобы перейти от перемотки ленты к воспроизведению, нажмите (MODE) (*).

Найдя нужную дорожку, нажмите ту же кнопку еще раз. Магнитофон возвращается в обычный режим воспроизведения.

Повторное прослушивание дорожек — Повтор воспроизведения Во время воспроизведения нажмите (2). На дисплее появляется надпись“REP”. По окончании воспроизведения текущей дорожки она будет повторена от начала до конца. Чтобы отменить повторное воспроизведение, снова нажмите ту же кнопку.

Воспроизведение кассет с лентой типа CrO2 или металл Для воспроизведения ленты CrO2 (TYPE II) или металл (TYPE IV) нажмите (4). На дисплее появляется надпись “MTL”. Чтобы отменить этот режим, нажмите (4).

Прослушивание радиопередач во время перемотки ленты — Автоматическое включение радио (функция ATA)

Радиоприемник Автоматический ввод радиостанций в память — Запоминание оптимальной настройки (BTM). Эта функция позволяет выбирать в принимаемом диапазоне радиостанции с наиболее сильным сигналом и заносить их в память по порядку частот. ПОМНИТЕ О БЕЗОПАСНОСТИ ДВИЖЕНИЯ! Во время управления автомобилем следует пользоваться функцией автоматической настройки приемника или настройкой по памяти, но не настройкой вручную.

Во время воспроизведения нажмите (5). На дисплее появляется надпись “ATA”.

TAPE n TUNER n CD/MD (только для модели XR-C353)

Чтобы отменить этот режим, нажмите (5).

Воспроизведение магнитной записи без пауз — Пропуск пауз Во время воспроизведения нажмите (6). На дисплее появляется надпись “BL.SKIP”. Теперь при воспроизведении магнитофон будет автоматически пропускать паузы длиной более восьми секунд. Чтобы отменить этот режим, нажмите (6).

Выберите диапазон последовательным нажатием кнопки (MODE). При каждом нажатии кнопки (MODE) диапазон переключается в следующем порядке: FM1 n FM2 n FM3 n MW n LW

Нажмите кнопку (BTM) и не отпускайте ее в течение двух секунд.

RF Магнитофон/Радиоприемник

Теперь приемник будет включаться автоматически, когда Вы перематываете ленту вперед или назад при помощи кнопки (SEEK/AMS).

Переключитесь на радиоприемник последовательным нажатием кнопки (SOURCE). При каждом нажатии кнопки (SOURCE) источник воспроизводимого сигнала переключается в следующем порядке:

Примечание • Приемник не заносит в память радиостанции с недостаточно сильным сигналом. Если хорошо принимаются лишь немногие радиостанции, то некоторые программные позиции могут остаться незаполненными. • Если на дисплее показан номер той или иной программной позиции, радиоприемник будет заносить новые станции в память под номерами программных позиций, следующими после указанного номера.

Ввод в память только тех станций, которые Вас интересуют Под соответствующими номерами программных позиций Вы можете в произвольном порядке занести в память до шести радиостанций в кажом из диапозонов (FM1, FM2, FM3, MW и LW). Таким образом, в памяти приемника может храниться до восемнадцати станций диапозона FM. При вводе в память новой станции под уже занятым номером программной позиции хранившаяся под этим номером станция из памяти стирается.

Переключитесь на радиоприемник последовательным нажатием кнопки (SOURCE).

Выберите диапазон последовательным нажатием кнопки (MODE).

Нажатием кнопки (SEEK/AMS) начните поиск станции, которую Вы хотите занести в память под тем или иным номером программной позиции.

Нажмите кнопку с соответствующим номером ((1) – (6)) и удерживайте ее в течение двух секунд.

Номер выбранной программной позиции появляется на дисплее.

Включение хранящихся в памяти радиостанций

Переключитесь на радиоприемник последовательным нажатием кнопки (SOURCE).

Выберите диапазон последовательным нажатием кнопки (MODE).

Нажмите и отпустите кнопку с номером ((1) – (6)), под которым занесена в память нужная станция.

Совет Для последовательного переключения между хранящимися в памяти радиостанциями нажимайте с одной или другой стороны кнопку (PRESET/DISC) (функция поиска по памяти) (только для модели XR-C353).

Смена параметров, выводимых на дисплей При каждом нажатии кнопки (DSPL) на дисплей поочередно выводятся частота принимаемой станции и текущее время.

Если обнаружить занесенную в память станцию не удается Нажмите и отпустите с любой стороны кнопку (SEEK/AMS), чтобы начать автоматический поиск нужной станции (функция автоматической настройки). Поиск останавливается при обнаружении той или иной станции. Нажимайте соответствующую сторону кнопки последовательно до тех пор, пока не найдете нужную станцию. Примечание Если автоматический поиск прерывается слишком часто, нажмите и отпустите кнопку (LCL), чтобы на дисплее высветилась надпись “LCL” (режим местного поиска). В этом режиме приемник настраивается только на станции с относительно сильным сигналом. Совет Если Вы знаете частоту искомой станции, нажмите с любой стороны кнопку (SEEK/AMS) и удерживайте ее, пока эта станция не будет найдена (ручная настройка).

Прочие функции Пользование вращающимся переключателем дистанционного управления Переключатель дистанционного управления оснащен кнопками и вращающимися селекторами. С его помощью можно также управлять подключаемым дополнительно многозарядным проигрывателем компактдисков или MD-проигрывателем.

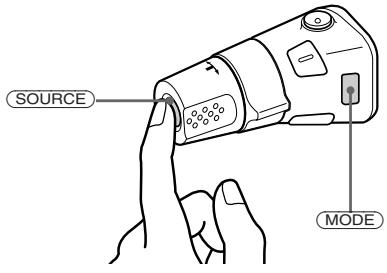

Пользование кнопками (кнопки SOURCE и MODE)

Вращение селектора (функции SEEK/AMS)

Поворачивая и отпуская селектор, можно: • Находить начало дорожек на ленте. Для перемотки ленты поверните селектор, задержите его, а затем отпустите. Чтобы включить воспроизведение, еще раз поверните селектор, задержите и отпустите его. • Находить нужное место на диске. Поверните селектор и удерживайте его до тех пор, пока не найдете нужный участок той или иной дорожки, а затем отпустите, чтобы начать воспроизведение (только для модели XR-C353). • Производить автоматическую настройку на радиостанции. Поверните селектор и не отпускайте его, пока не настроитесь на нужную станцию.

Вращение селектора в утопленном положении (функции PRESET/DISC)

При каждом нажатии кнопки (SOURCE) источник воспроизводимого сигнала переключается в следующей последовательности: TAPE n TUNER n CD/MD (только для модели XR-C353) Нажимая кнопку (MODE), можно переключать дистанционное управление на: • выбор направления движения ленты • выбор диапазона (FM1 n FM2 n FM3 n MW n LW.) • многозарядный проигрыватель компакт-дисков/ MD-проигрыватель (только для модели XRC353).

Поворачивая селектор в утопленном положении, можно: • Включать станции, занесенные в память. • Выбирать диск для воспроизведения (только для модели XR-C353).

RF Радиоприемник/Прочие функции

Совет Для включения магнитолы можно пользоваться кнопкой (SOURCE) на переключателе дистанционного управления.

Прочие функции Кнопка (MUTE) служит для отключения звука.

Регулировка параметров звучания 1

Выберите параметр, подлежащий регулировке, последовательным нажатием кнопки (SEL). Параметры переключаются в следующем порядке: VOL (громкость) n BAS (низкие частоты) n TRE (высокие частоты) n BAL (баланс правых и левых громкоговорителей) n FAD (баланс передних и задних громкоговорителей)

Отрегулируйте выбранный параметр с помощью кнопки (+) или (–).

Вращая рукоятку VOL, можно регулировать громкость звука.

Кнопка (OFF) служит для отключения магнитолы. Кнопка (SEL) служит для корректировки и выбора.

Кнопка (DSPL) служит для смены параметров, выводимых на дисплей.

Смена рабочего направления вращающегося переключателя Установленное изготовителем рабочее направление вращающегося переключателя показано на рисунке ниже. Увеличение

Отключение звука Нажмите кнопку (MUTE). На дисплее мигает надпись “MUTE”. Уменьшение

Если Вам необходимо смонтировать вращающийся переключатель дистанционного управления с правой стороны рулевой колонки, Вы можете изменить его рабочее направление на противоположное.

Утапливая рукоятку VOL, нажмите кнопку (SEL) и не отпускайте ее в течение двух секунд.

Регулировку следует начинать в пределах трех секунд после выбора параметра. (Через три секунды кнопка вновь приобретает функцию регулятора громкости.)

Для возвращения к прежней громкости звучания нажмите эту кнопку еще раз. Для Вашего сведения Магнитола автоматически приглушает звук при приеме телефонного звонка (функция телефонной паузы) (только для модели XR-C353).

Подстройка звучания магнитолы и тональности предупредительного сигнала Усиление басовых частот — D-Bass Басовые звуки Вашей стереосистемы можно сделать более чистыми и мощными. Предусмотренная в ней функция D-bass позволяет усиливать басовые компоненты акустического сигнала резче, чем это делают обычные системы усиления басов. Басовые звуки слышны при этом более отчетливо, даже если их сопровождает не менее громкий вокал. Управление функцией D-bass позволяет Вам легко выделять басовые частоты и подстраивать их по Вашему усмотрению. При этом достигается эффект, аналогичный эффекту дополнительного подключения отдельного низкочастотного громкоговорителя. Кроме того, цифровая система D-bass* способна сделать басовое звучание еще более отчетливым и мощным, чем та же система в аналоговом варианте.

Примечание В случае присоединения дополнительного внешнего усилителя и использования его вместо встроенного усилителя магнитолы предупредительный сигнал отключается (только для модели XR-C353).

Подстройка кривой басовых частот Уровень басовых частот (1,2 или 3) можно подстроить поворотом регулятора D-BASS. При этом на дисплее появляется надпись “D-BASS”*. Чтобы отключить данную функцию, поверните регулятор в положение OFF.

RF Радиоприемник/Прочие функции

Удерживая в нажатом положении кнопку (SEL), нажмите (6). Чтобы аппарат снова мог подавать предупредительный сигнал, нажмите эти кнопки еще раз.

Аналоговая система D-BASS

Цифровая система D-BASS D-BASS 3

Отключение предупредительного сигнала

* Если подключенный дополнительно проигрыватель компакт-дисков оснащен цифровой системой D-BASS, то во время воспроизведения компакт-диска на дисплее высвечивается надпись “DIGITAL D-BASS” (только для модели XR-C353).

Дополнительная аппаратура

Многозарядный компакт/ MD-проигрыватель (только для модели XR-353) С помощью магнитолы Вы можете управлять одним или двумя подключенными к ней проигрывателями компакт-дисков или МD-проигрывателями.

Нахождение нужной дорожки — Автоматический музыкальный сенсор (AMS) Во время воспроизведения нажмите любую из сторон кнопки (SEEK/AMS) столько раз, сколько дорожек Вы хотите пропустить.

Для нахождения последующих дорожек Для нахождения предыдущих дорожек

Нахождение отдельных участков дорожки — Поиск вручную

Воспроизведение компакт/МD-диска Нажимайте кнопку (SOURCE), пока на дисплее не появится индикатор нужного Вам проигрывателя. Воспроизведение компакт/MD-диска начинается.

Во время воспроизведения нажмите и удерживайте одну из сторон кнопки (SEEK/AMS). Отпустите кнопку, когда найдете нужное место. Для поиска вперед SEEK AMS

Переключение на другие диски При подключении компакт/MDпроигрывателя все дорожки диска воспроизводятся с начала.

Примечание Даже когда Вы выбираете МD-проигрыватель, на дисплее высвечивается указатель “CD”.

Выбор компакт/MD-проигрывателя (если к магнитоле подключено несколько компакт/MDпроигрывателей) Выберите нужный компакт/MDпроигрыватель последовательным нажатием кнопки (MODE).

Смена параметров, выводимых на дисплей При каждом нажатии кнопки (DSPL) во время воспроизведения компакт/МD-диска на дисплей последовательно выводятся: $ Время с начала воспроизведения $ Номер диска и номер дорожки $ Часы

Во время воспроизведения нажмите одну из сторон кнопки (PRESET/DISC).

PRESET DISC Возвращение к предыдущему диску

Переход к следующему диску

Сканирование дорожек — Сканирвание по вступительным фрагментам Воспроизводятся первые 10 секунд каждой из дорохек на текущем диске в той последовательности, в которой они на нем расположены. По окончании первого диска начинает воспроизводиться следующий диск. Нажмите во время воспроизведения кнопку (1). На дисплее появляется слово “INTRO”. После нахождения нужной дорожки нажмите кнопку еще раз. При этом магнитола возвращается в обычный режим воспроизведения компакт/МD-дисков.

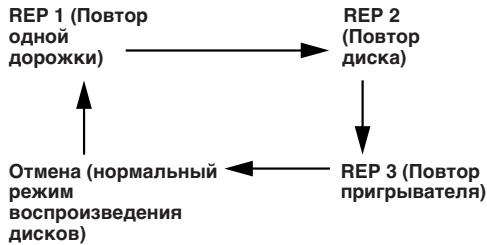

Повторное воспроизведение дорожек

Воспроизведение дорожек в случайной последовательности

— Повтор воспроизведения

— Перетасованное воспроизведение

Для повтора той или иной дорожки Во время воспроизведения компакт/ МD-диска нажимайте (2) до тех пор, пока на дисплее не появится надпись “REP 1”.

Для повтора того или иного диска Во время воспроизведения компакт/ МD-диска нажимайте (2) до тех пор, пока на дисплее не появится надпись “REP 2”.

Для повтора всех дисков, установленных в выбранный многозарядный проигрыватель Во время воспроизведения компакт/ МD-диска нажимайте (2) до тех пор, пока на дисплее не появится надпись “REP 3”. При каждом нажатии кнопки (2) на дисплее последовательно появляется: REP 2 (Повтор диска)

Отмена (нормальный режим воспроизведения дисков)

REP 3 (Повтор пригрывателя)

нажимайте на кнопку (3) во время воспроизведения компакт/МD-диска, пока на дисплее не появится надпись “SHUF 1”.

Чтобы воспроизвести в случайной последовательности все диски в проигрывателе, нажимайте на кнопку (3) во время воспроизведения компакт/МD-диска, пока на дисплее не появится надпись “SHUF 2”. При каждом нажатии кнопки (3) на дисплее последовательно появляется: $ SHUF 1 (перетасованное воспроизведение одного диска) $ SHUF 2 (перетасованное воспроизведение дисков в одном проигрывателе) $ Отмена (обычный режим воспроизведения дисков)

Если во время перетасованного воспроизведения нажать кнопку (1), то в случайной последовательности будут воспроизводиться вступительные фрагменты всех дорожек продолжительностью по 10 секунд каждый.

RF Многозарядный компакт/MD-проигрыватель

REP 1 (Повтор одной дорожки)

Чтобы воспроизвести в случайной последовательности все дорожки выбранного диска,

Дополнительная информация

Загрязненные сахаром магнитофонные головки не поддаются очистке с помощью чистящих приспособлений.

Меры предосторожности • Если Ваш автомобиль был запаркован в солнечном месте, что привело к сильному нагреву воздуха в салоне, дайте аппарату остыть перед его включением. • Если отсутствует питание магнитолы, прежде всего проверьте контакты. Если они в порядке, проверьте предохранитель. • Если у Вас подключено только два громкоговорителя и звук не слышен, установите регулятор баланса передних и задних громкоговорителей в среднее положение. • При длительном прослушивании одной и той же кассеты она может нагреться от встроенного усилителя. Это не является признаком неисправности.

Если при пользовании магнитолой у Вас возникнут вопросы или проблемы, не рассмотренные в настоящей инструкции, просим Вас обратиться к ближайшему дилеру фирмы Sony.

Во избежание ухудшения качества звука Если поблизости от магнитолы в Вашем автомобиле расположены подставки для стаканов, следите, чтобы соки или другие прохладительные напитки не пролились на аппарат. Сахарный налет, оставшийся от них на деталях магнитолы или на магнитной ленте, может загрязнить воспроизводящие головки, ухудшить качество звучания или вообще сделать воспроизведение звука невозможным.

О кассетах Уход за кассетами • Не прикасайтесь к магнитной ленте, так как любая грязь или пыль на ее поверхноти загрязняет головки магнитофона. • Держите кассеты вдали от аппаратуры, в которой имеются магниты (например, от громкоговорителей и усилителей), так как в противном случае запись на ленте может быть стерта или испорчена. • Оберегайте кассеты от прямого попадания солнечных лучей, от сильного мороза и сырости. • Слабое нятяжение ленты в кассете может привести к ее втягиванию в лентопротяжный механизм. Перед установкой кассеты подтяните в ней слабо натянутую ленту, провернув одну из катушек с помощью карандаша или аналогичного предмета.

Слабо натянутая лента

• Деформация корпуса кассет или отстающие от них наклейки могут затруднять установку кассет и их извлечение из магнитофона. Если наклейка отстает от кассеты, оторвите или замените ее.

Внимание! Ни в коем случае не пользуйтесь предохранителями, рассчитанными на большую силу тока, чем тот, который прилагается к магнитоле, так как это может привести к повреждению аппарата.

Кассеты с продолжительностью звучания более 90 минут Кассетами с продолжительностью звучания более 90 минут пользоваться не рекомендуется, за исключением случаев длительного непрерывного воспроизведения. Пленка в таких кассетах очень тонкая и легко растягивается. При частом включении и остановке воспроизведения она может втягиваться в механизм магнитофона.

Функционирование аппарата может быть нарушено в случае загрязнения соединительных контактов передней панели. Чтобы избежать этого, освободите переднюю панель нажатием кнопки (RELEASE), снимите ее и протрите контакты ватным тампоном, предварительно смочив его спиртом. Протирая контакты, не давите слишком сильно, чтобы не повредить их.

Уход за аппаратом Замена предохранителей При замене предохранителей следите за тем, чтобы они были рассчитаны на ту силу тока, которая указана на прилагаемом предохранителе. Если предохранитель перегорел, проверьте подключение питания и замените предохранитель. Если предохранитель перегорит снова, это может свидетельствовать о неисправности аппарата. В этом случае обратитесь к ближайшему дилеру фирмы Sony.

Дополнительная информация

Обратная сторона передней панели

Предохранитель (10 A)

Монтажный ключ (прилагается)

Расположение органов управления

Подробные пояснения см. на указанных страницах 1 Кнопка SEEK/AMS 6, 7, 8, 12 2 Кнопка SOURCE (TAPE/TUNER/CD*/ MD*) 6, 7, 8, 12 3 Кнопка (+)(–) (низкие частоты/ высокие частоты/баланс правых и левых громкоговорителей/баланс передних и задних громкоговорителей) 5, 10 4 Кнопка MODE (*) При приеме радиопередач: Выбор диапазона (BAND) 7

При воспроизведении CD*/МD*дисков: Выбор проигрывателя CD/МDдисков 12

9 Кнопка RELEASE (отстыковка передней панели) 4, 15 !º Кнопка перенастройки (находится спереди корпуса под передней панелью). Нажимайте эту кнопку перед тем, как впервые начать поьзоваться магнитолой, после замены аккумулятора в автомобиле, а также в случае, если нарушилось функционирование кнопок управления аппаратом. !¡ Кнопка MUTE 10 !™ Кнопка SEL (выбор режима управления) 5, 10, 11 !£ Переключатель POWER SELECT (находится на нижней стороне корпуса) См. раздел “Переключатель POWER SELECT” в руководстве по монтажу и подключению.

5 Кнопка OFF 4, 5, 6

6 Кнопка DSPL (переключение режима работы дисплея/установка времени на часах) 5, 8, 12

!∞ Кнопка BTM (запоминание оптимальной настройки) 7

7 Кнопка 6 (извлечение кассеты) 6 8 При приеме радиопередач: Кнопки с номерами программных позиций 8 При воспроизведении магнитных записей/CD*/МD*-дисков: (1) Кнопка INTRO 6, 12 (2) Кнопка REPEAT 7, 13 (3) Кнопка SHUF (перетасованное воспроизведение)* 13 (4) Кнопка MTL (лента металл) 7 (5) Кнопка ATA (автоматическое включение радио) 7

RF Дополнительная информация

При воспроизведении магнитных записей: Смена направления движения ленты 6

(6) Кнопка BL.SKIP (пропуск пауз) 7

!§ Кнопка PRESET/DISC* 8, 12 При приеме радиопередач: Включение радиостанций, хранящихся в памяти приемника 8 При воспроизведении CD/МD-дисков: Выбор диска 12 !¶ Кнопка LCL 8 !• Регулятор D-BASS 11 * только для модели XR-C353. Изображение передней панели в руководстве соответствует модели XR-C353.

Технические данные Магнитофон

Система воспроизведения: 4 дорожки, 2 канала стерео Детонация 0.08 % (эффективная) Полоса воспроизводимых частот 30 – 20.000 Гц Отношение сигнал/шум 58дБ

Радиоприемник FM Диапазон настройки

65,0 – 74,0 МГц (шаг 30 кГц ) 87,5 – 108,0 МГц (шаг 50 кГц) Подключение антенны Соединитель для внешней антенны Промежуточная частота 10,7 МГц Эффективная чувствительность 8 дБф Избирательность 75 дБ при 400 кГц Отношение сигнал/шум 65 дБ (стерео) 68 дБ (моно) Коэффициент гармоник при 1 кГц 0,5 % (стерео) 0,3 % (моно) Разделение 35 дБ при 1 кГц Полоса воспроизводимых частот 30 – 15.000 Гц Коэффициент улавливания 2 дБ

RF MW/LW Диапазон настройки

MW: 531 – 1.602 кГц LW: 153 – 281 кГц Подключение антенны Соединитель для внешней антенны Промежуточная частота 10,71 МГц /450кГц Избирательность MW: 30 µВ LW: 50 µВ

Разъемы для подключения громкоговорителей (с фиксаторами) Сопротивление громкоговорителей 4 – 8 Ом Максимальная выходная мощность 35 Вт × 4 (при сопротивлении 4 Ом)

Провод управления самовыдвигающейся антенной Провод управления (только для модели XR-C353) Усилителем мощности Сигнальный провод телефонной паузы (только для модели XR-C353) Линелные выходы (только для модели XR-C353) Регуляторы тембра Низкие ±8 дБ при 100 Гц Высокие ±8 дБ при 10 кГц Питание От автомобильного аккумулятора с напряжением 12 В постоянного тока (масса отрицательная) Габариты Приблизительно 188 × 58 × 181 мм (д/в/ш) Монтажные габариты Приблизительно 182 × 53 × 164 мм (д/в/ш) Масса Около 1,2 кг Комплектация Набор деталей для монтажа и подключения (1) Футляр передней панели (1) Вращающийся дистанционный переключатель RM-X2S Дополнительные принадлежности (в комплект не входят) Кабель с многоконтактными разъемами (снабжен шнуром с соединителями телефонного типа) RC-61 (1 м), RC-62 (2 м) Шнур с соединителями телефонного типа RC-63 (1 м), RC-64 (2 м), RC-65 (5 м) Дополнительная аппаратура Многозарядный проигрыватель компактдисков CDX-705 (10 дисков), CDX-T60 (6 дисков), CDX-T62 (6 дисков), Многозарядный MDпроигрыватель MDX-60, MDX-61 Селектор входного сигнала XA-C30

Конструкция и технические характеристики могут быть изменены без оповещения.

Руководство по устранению неполадок Приведенный ниже контрольный перечень позволит Вам обнаружить и устранить причины большинства затруднений, которые могут возникнуть у Вас при пользовании магнитолой. Прежде чем обращаться к нему, ознакомьтесь с инструкцией по эксплуатации.

Причина/способ устранения

• Отрегулируйте громкость кнопкой (+). • Если к магнитоле подключено только два громкоговорителя, установите регулятор баланса передних и задних громкоговорителей в среднее положение.

Отстствуют сообщения на дисплее.

Снимите переднюю панель и очистите контакты. Подробнее см. под заголовком “Очистка контактов” в разделе “Уход за аппаратом”.

Не работает предупредительный сигнал.

• Подключен внешний усилитель, используемый вместо встроенного усилителя магнитолы (только для модели XR-C353.) • Предупредительный сигнал отключен.

Магнитофон Причина/способ устранения

Загрязнена головка магнитофона. n Очистите головку.

Сбои в работе автоматического музыкального сенсора.

• В паузах между дорожками присутствует шум. • Недостаточная продолжительность паузы (менее четырех секунд). • Сторона + на кнопке (SEEK/AMS) нажата непосредственно перед началом следующей дорожки. • Сторона = на кнопке (SEEK/AMS) нажата сразу после начала дорожки. • Аппарат принял длинный перерыв в звучании или участок записи с очень низкими частотами или крайне низким уровнем громкости за паузу между дорожками.

Радиоприемник Неполадки

Причина/способ устранения

Станции не включаются по памяти.

• Введите в память правильную частоту. • Слишком слабый сигнал.

Не работает автоматическая настройка.

Слишком слабый сигнал. n Настройтесь на нужную станцию вручную.

RF Дополнительная информация

Проигрыватель (только для модели XR-C353) Неполадки

Причина/способ устранения

Сбои звука при воспроизведении.

Диск запылен или поврежден.

Предупреждающие сообщения на дисплее (только для модели XR-C353) (если подключен(ы) дополнительный(е) компакт/МDпроигрыватель(и) Нижеследующие сообщения мигают на дисплее в течение примерно пяти секунд в сопровождении предупредительного сигнала. Сообщение

В компакт/МD-проигрыватель не установлена обойма с дисками.

Установите в компакт/МDпроигрыватель обойму с дисками.

В обойме нет дисков.

Извлеките обойму и установите в нее диск.

Диск установлен в перевернутом положении.

Установите диск правильно.

Неполадки в работе компакт/МDпроигрывателя.

Нажмите кнопку перенастройки на корпусе аппарата.

Температура окружающего воздуха Дождитесь, пока температура выше 50° C. понизится до уровня менее 50° C.

Если предложенные выше способы не помогают, обратитесь к ближайшему дилеру фирмы Sony.

Алфавитный указтель A

Автоматическое включение радио (ATA) Автоматический музыкальный сенсор (AMS) 6, 12 Автоматическая настройка 8

Б Баланс 10 Баланс передних и задних громкоговорителей 10

В Высокие частоты 10 Воспроизведение компакт-дисков 12 Воспроизведение магнитных записей 6 Воспроизведение МD-дисков 12 Вращающийся дистанционный переключатель 5, 9, 10

Передняя панель 4 Перемотка вперед 5 Перемотка назад 5 Перенастройка 4 Перетасованное воспроизведение Повтор воспроизведения 7, 13 Поиск вручную 12 Поиск по памяти 8 Предохранитель 15 Предупредительный сигнал 4 Пропуск пауз 7

Р Радио 7 Ручная настройка

C Сканирование вступительных фрагментов 6, 12

Е, Ж, З, И, К, Л Запоминание оптимальной настройки (BTM) 7

Местный поиск (LCL) METAL 7

У, Ф, Х, Ц, Ч, Ш, Щ, Ы, Э, Ю, Я Часы

RF Дополнительная информация
