INSTRUKCJA OBSŁUGI Bravia KDL32EX715 SONY

Szczegółowe informacje o produktach Sony

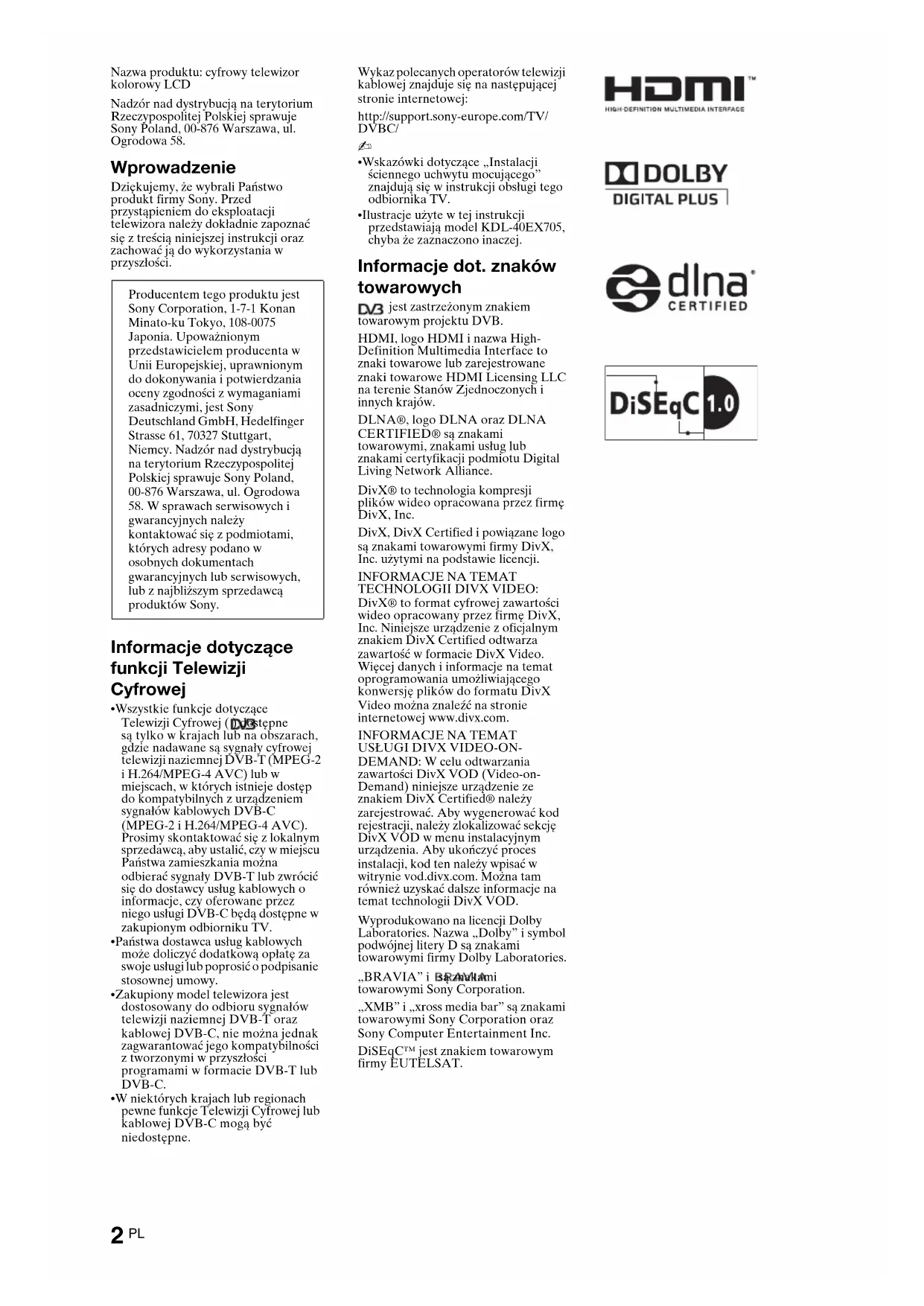

PL Nazwa produktu: cyfrowy telewizor

kolorowy LCD Nadzór nad dystrybucją na terytorium

Rzeczypospolitej Polskiej sprawuje

Sony Poland, 00-876 Warszawa, ul.

Dziękujemy, że wybrali Państwo

produkt firmy Sony. Przed

przystąpieniem do eksploatacji

telewizora należy dokładnie zapoznać

się z treścią niniejszej instrukcji oraz

zachować ją do wykorzystania w

Informacje dotyczące

• Wszystkie funkcje dotyczące

Telewizji Cyfrowej ( ) dostępne

są tylko w krajach lub na obszarach,

gdzie nadawane są sygnały cyfrowej

telewizji naziemnej DVB-T (MPEG-2

i H.264/MPEG-4 AVC) lub w

miejscach, w których istnieje dostęp

do kompatybilnych z urządzeniem

sygnałów kablowych DVB-C

(MPEG-2 i H.264/MPEG-4 AVC).

Prosimy skontaktować się z lokalnym

sprzedawcą, aby ustalić, czy w miejscu

Państwa zamieszkania można

odbierać sygnały DVB-T lub zwrócić

się do dostawcy usług kablowych o

informacje, czy oferowane przez

niego usługi DVB-C będą dostępne w

zakupionym odbiorniku TV.

• Państwa dostawca usług kablowych

może doliczyć dodatkową opłatę za

swoje usługi lub poprosić o podpisanie

• Zakupiony model telewizora jest

dostosowany do odbioru sygnałów

telewizji naziemnej DVB-T oraz

kablowej DVB-C, nie można jednak

zagwarantować jego kompatybilności

z tworzonymi w przyszłości

programami w formacie DVB-T lub

• W niektórych krajach lub regionach

pewne funkcje Telewizji Cyfrowej lub

kablowej DVB-C mogą być

Wykaz polecanych operatorów telewizji

kablowej znajduje się na następującej

stronie internetowej:

http://support.sony-europe.com/TV/

• Wskazówki dotyczące „Instalacji

ściennego uchwytu mocującego”

znajdują się w instrukcji obsługi tego

• Ilustracje użyte w tej instrukcji

przedstawiają model KDL-40EX705,

chyba że zaznaczono inaczej.

Informacje dot. znaków

jest zastrzeżonym znakiem

towarowym projektu DVB.

HDMI, logo HDMI i nazwa High-

Definition Multimedia Interface to

znaki towarowe lub zarejestrowane

znaki towarowe HDMI Licensing LLC

na terenie Stanów Zjednoczonych i

DLNA®, logo DLNA oraz DLNA CERTIFIED® są znakami

towarowymi, znakami usług lub

znakami certyfikacji podmiotu Digital

Living Network Alliance.

DivX® to technologia kompresji

plików wideo opracowana przez firmę

DivX, DivX Certified i powiązane logo

są znakami towarowymi firmy DivX,

Inc. użytymi na podstawie licencji.

INFORMACJE NA TEMAT TECHNOLOGII DIVX VIDEO:

DivX® to format cyfrowej zawartości

wideo opracowany przez firmę DivX,

Inc. Niniejsze urządzenie z oficjalnym

znakiem DivX Certified odtwarza

zawartość w formacie DivX Video.

Więcej danych i informacje na temat

oprogramowania umożliwiającego

konwersję plików do formatu DivX Video można znaleźć na stronie

internetowej www.divx.com.

INFORMACJE NA TEMAT USŁUGI DIVX VIDEO-ON-

DEMAND: W celu odtwarzania

zawartości DivX VOD (Video-on-

Demand) niniejsze urządzenie ze

znakiem DivX Certified® należy

zarejestrować. Aby wygenerować kod

rejestracji, należy zlokalizować sekcję

DivX VOD w menu instalacyjnym

urządzenia. Aby ukończyć proces

instalacji, kod ten należy wpisać w

witrynie vod.divx.com. Można tam

również uzyskać dalsze informacje na

temat technologii DivX VOD.

Wyprodukowano na licencji Dolby

Laboratories. Nazwa „Dolby” i symbol

podwójnej litery D są znakami

towarowymi firmy Dolby Laboratories.

„BRAVIA” i są znakami

towarowymi Sony Corporation.

„XMB” i „xross media bar” są znakami

towarowymi Sony Corporation oraz

Sony Computer Entertainment Inc.

DiSEqC™ jest znakiem towarowym

Producentem tego produktu jest

Sony Corporation, 1-7-1 Konan

Minato-ku Tokyo, 108-0075

Japonia. Upoważnionym

przedstawicielem producenta w

Unii Europejskiej, uprawnionym

do dokonywania i potwierdzania

oceny zgodności z wymaganiami

zasadniczymi, jest Sony

Deutschland GmbH, Hedelfinger

Strasse 61, 70327 Stuttgart,

Niemcy. Nadzór nad dystrybucją

na terytorium Rzeczypospolitej

Polskiej sprawuje Sony Poland,

00-876 Warszawa, ul. Ogrodowa

58. W sprawach serwisowych i

gwarancyjnych należy

kontaktować się z podmiotami,

których adresy podano w

osobnych dokumentach

gwarancyjnych lub serwisowych,

lub z najbliższym sprzedawcą

Sprawdzanie akcesoriów3

Wkładanie baterii do pilota 3

Mocowanie podstawy (nie dotyczy modelu KDL-60EX705)4

Podłączanie anteny/urządzenia STB/nagrywarki (np. nagrywarki DVD)4

Zabezpieczenie odbiornika TV przed przewróceniem5

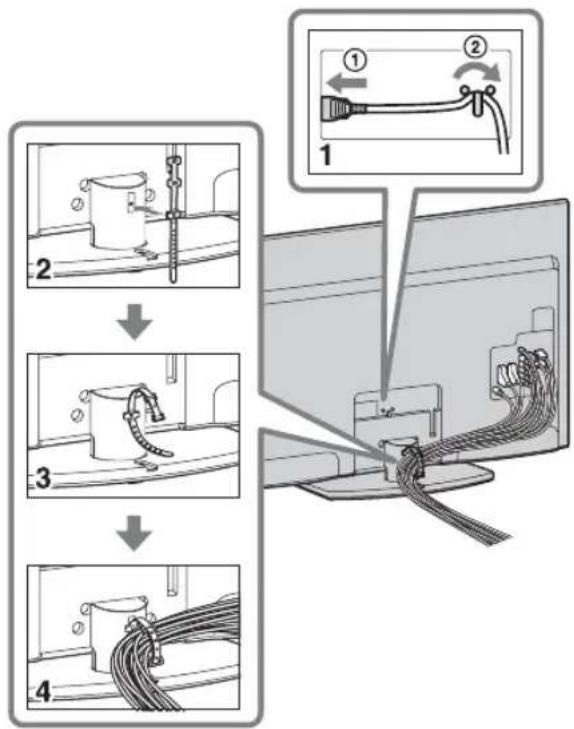

Formowanie wiązki przewodów5

Przeprowadzanie konfiguracji wstępnej 5

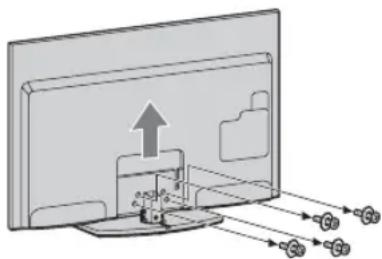

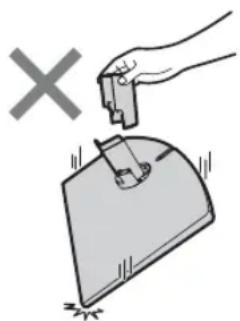

Odkręcanie podstawy od odbiornika TV 7

Odbiór audycji telewizyjnych

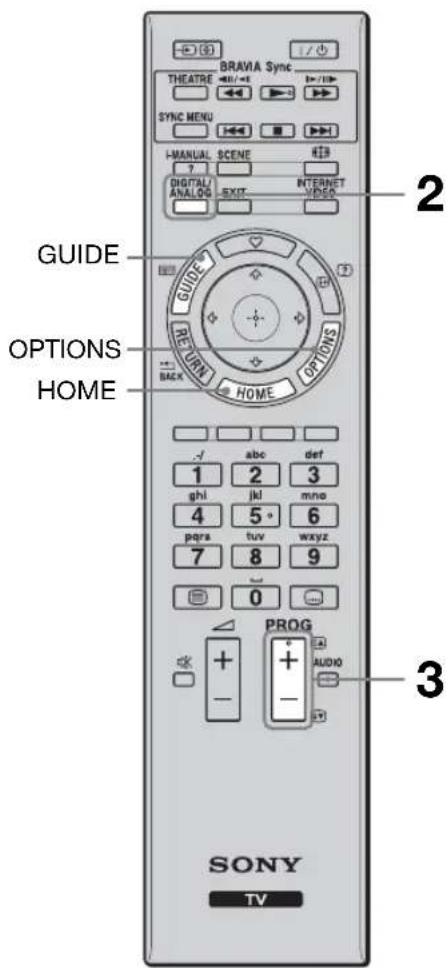

Oglądanie audycji telewizyjnych8

Korzystanie z funkcji odbiornika TV8

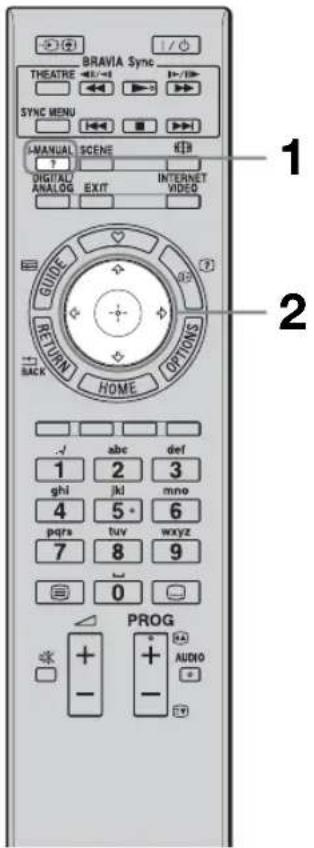

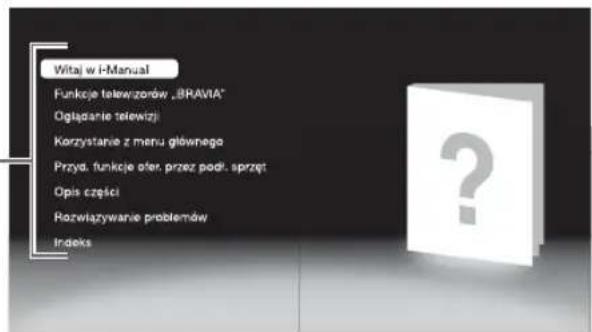

Korzystanie z trybu i-Manual 9

Informacje dodatkowe

Rozwiązywanie problemów 10

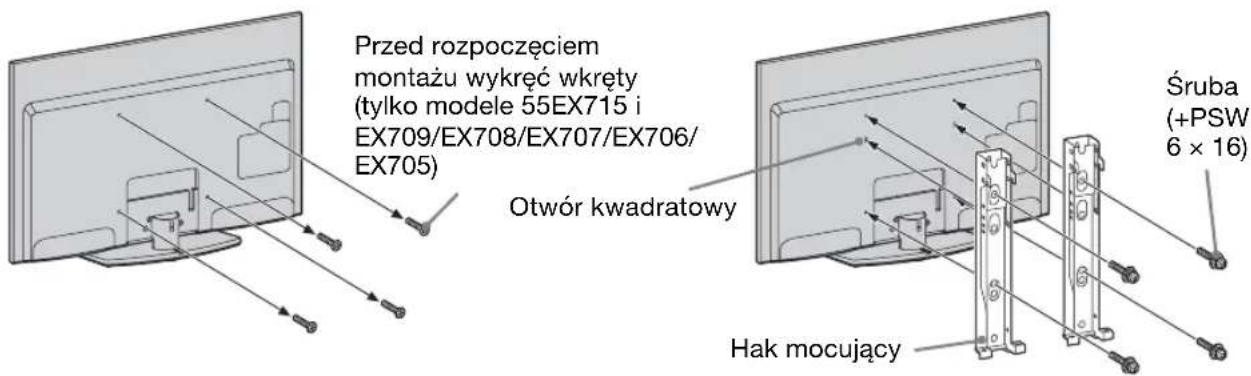

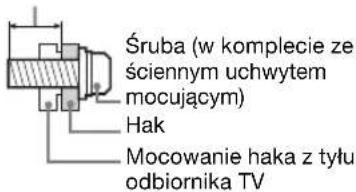

Instalowanie elementów dodatkowych (uchwyt ścienny)15

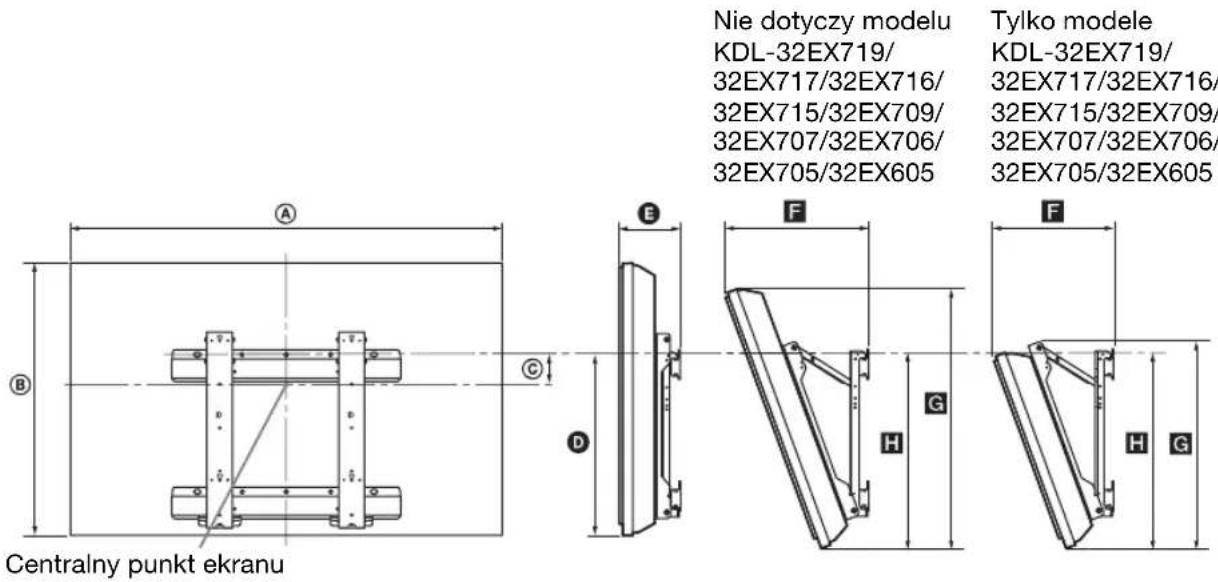

Tabela wymiarów instalacyjnych telewizora16

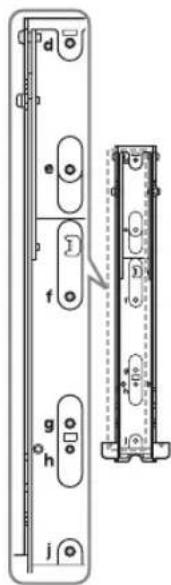

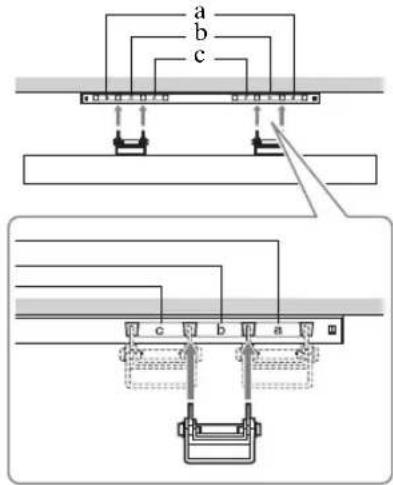

Schemat/tabela rozmieszczenia śrub i haków 17

Informacje dotyczące bezpieczeństwa18

Środki ostrożności19

Sprawdzanie akcesoriów

Przewód zasilający (1)

Baterie AAA (typu R3) (2)

Tylna obudowa podstawy (1)*

(nie dotyczy modelu KDL-60EX705)

Śruby mocujące do podstawy (M5 × 16) (4)

(nie dotyczy modelu KDL-60EX705)

Śruby montażowe do podstawy (M5 × 16) (4)

(tylko modele KDL-40/32EX719, KDL-40EX718,

W wypadku modeli KDL-46EX719,

KDL-46EX707, KDL-46EX706 i KDL-60/52/

46EX705 tylna obudowa podstawy jest

fabrycznie zamocowana na podstawie.

32EX706, KDL-40/32EX705 i KDL-40/

32EX605 należy składać, używając wkrętów

montażowych wchodzących w skład zestawu.

Instrukcję montażu podstawy zawiera

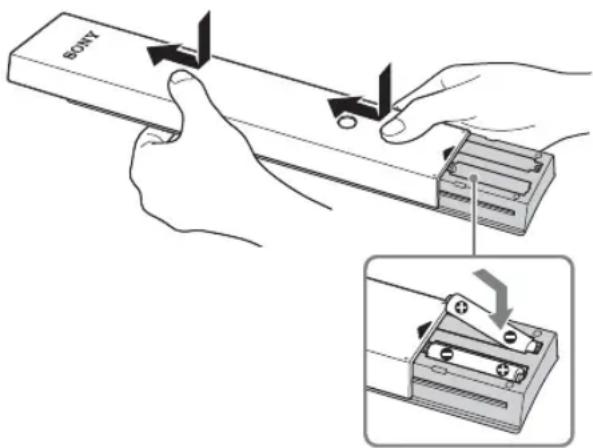

Wkładanie baterii do pilota

• W odbiornik TV BRAVIA wbudowano instrukcję obsługi. Aby uzyskać informacje dotyczące określonych czynności, należy zapoznać się z rozdziałem „Korzystanie z trybu i-Manual” (strona 9). • Przed rozpoczęciem korzystania z odbiornika TV należy przeczytać rozdział „Informacje dotyczące

bezpieczeństwa” (strona 18). Należy zachować instrukcję do wykorzystania w przyszłości.4

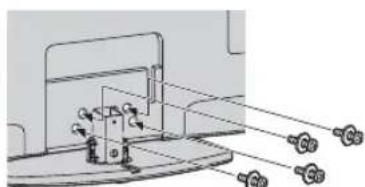

PL Instalacja Mocowanie podstawy (nie

1 Aby uzyskać instrukcje na temat

prawidłowego mocowania w

przypadku niektórych modeli

telewizorów, należy skorzystać z

dostarczonej ulotki dotyczącej

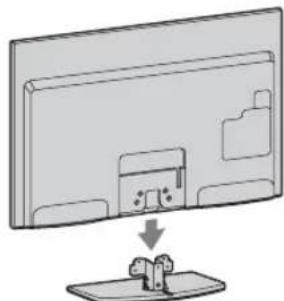

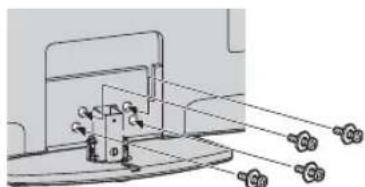

2 Umieścić telewizor na podstawie.

3 Zamocować telewizor do podstawy

zgodnie z oznaczeniem strzałkami

, przeprowadzając dostarczane

śruby przez otwory montażowe.

~ • Jeśli pracuje się ze śrubokrętem elektrycznym, ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}. 4 W wypadku modeli KDL-40/

32EX719, KDL-40EX718, KDL-40/

KDL-40/32EX705 i KDL-40/

32EX605 po dokręceniu wszystkich

wkrętów należy przymocować

osłonę tylną stojaka wchodzącą w

skład zestawu do podstawy.

urządzenia STB/nagrywarki

(np. nagrywarki DVD)

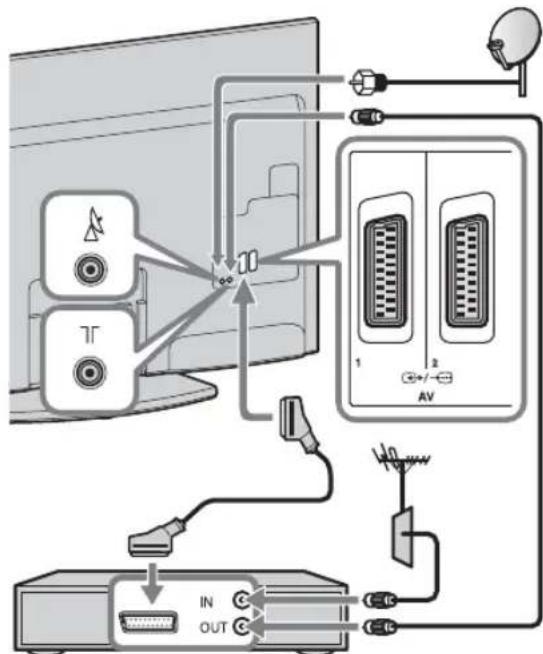

Podłączanie urządzenia STB/

nagrywarki (np. nagrywarki DVD) ze

złączem SCART • Delikatnie przykręcić ręką złącze satelity, nie należy używać żadnych narzędzi.• Podczas podłączania anteny satelitarnej odbiornik TV musi być wyłączony. Podłączanie urządzenia STB/

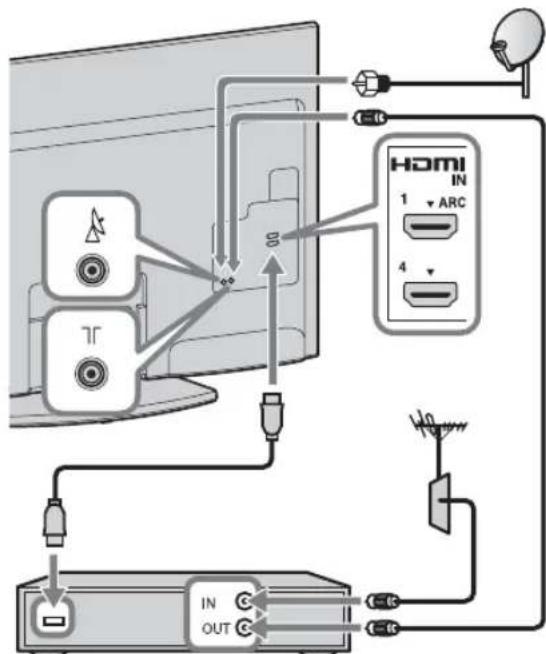

nagrywarki (np. nagrywarki DVD) ze

złączem HDMI Urządzenie STB dla TV kablowej/nagrywarka (np. nagrywarka DVD)Urządzenie STB dla TV kablowej/nagrywarka (np. nagrywarka DVD)5

PL Zalecenie dotyczące wtyku typu F Zaleca się stosowanie wtyku typu F,

takiego jak na rysunku.

Długość części przewodu wewnętrznego

wystającej z części połączeniowej nie może

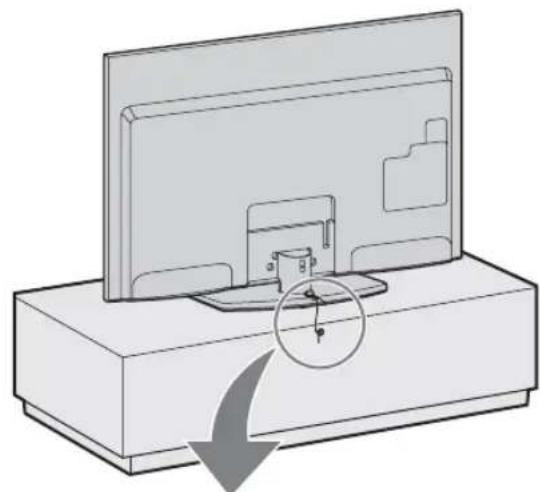

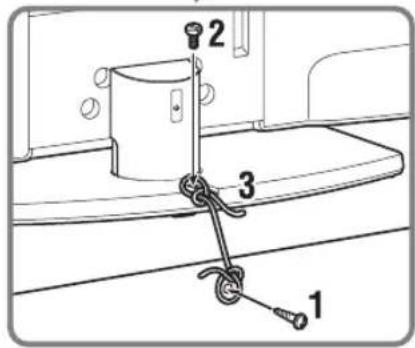

Zabezpieczenie odbiornika

TV przed przewróceniem

1 Wkręcić wkręt do drewna (średnica

4 mm, nie należy do wyposażenia) w

stojak pod telewizor.

2 Wkręcić śrubę (M4 × 16, nie należy

do wyposażenia) w otwór

montażowy w telewizorze.

3 Połączyć wkręt do drewna i śrubę

przy pomocy mocnej linki (nie

należy do wyposażenia).

~ • Nie należy prowadzić przewodu zasilającego w jednej wiązce z innymi przewodami. Przeprowadzanie

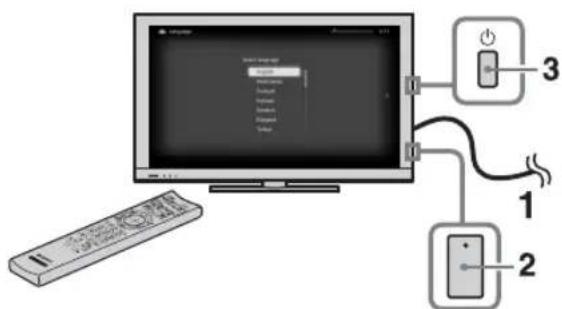

konfiguracji wstępnej

1 Podłączyć odbiornik TV do

gniazdka sieciowego zasilanego

2 W modelach EX719/EX718/EX717/

EX716/EX715/EX709/EX708/

EX707/EX706/EX705 sprawdź,. czy

włączono przełącznik ENERGY SAVING SWITCH ( z).maks. 1,5 mm(rysunek przedstawiający wtyk typu F)Tylko modele EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705Instalacja (c.d.)6

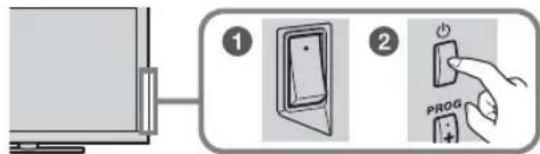

3 Nacisnąć przycisk 1 na odbiorniku

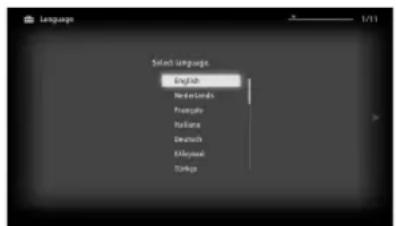

Przy pierwszym włączeniu odbiornika

TV na ekranie pojawia się menu języka.

Postępować zgodnie z instrukcjami na

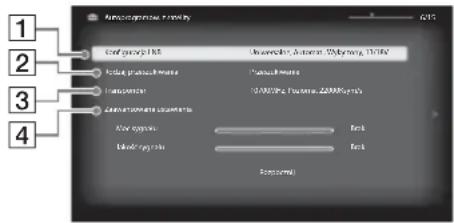

Autoprogramow. z satelity: Funkcja

„Autoprogramow. z satelity”

automatycznie dostraja wszystkie

dostępne kanały satelitarne. Funkcja

zarządzania Digital Satellite Equipment

Control (DiSEqC) 1.0 umożliwia

skonfigurowanie maksymalnie czterech

różnych kanałów. Poniższe ustawienia

są niezależne dla każdego połączenia.

Aby skonfigurować funkcję Sygnał

wejściowy DiSEqC w pozycji „Kontrola

DiSEqC”, należy użyć opcji

1 „Konfiguracja LNB”:

W przypadku niestandardowej wartości

LNB (niskoszumowy konwerter

blokowy) dostępne jest ustawienie

– W przypadku pojedynczego kanału

satelitarnernego można pozostawić

– Dla dwóch kanałów satelitarnych

należy ustawić opcje „Toneburst A”

(pierwszy satelita) i „Toneburst B”

(drugi satelita) w ustawieniu

– Można również użyć poleceń DiSEqC A (pierwszy satelita) i B (drugi

satelita), jeśli konwerter LNB lub

multiswitch obsługuje te polecenia.

– Dla czterech kanałów satelitarnych

wymagana jest kontrola DiSEqC A,

„Częst. dolnego pasma LNB” i

„Częst. górnego pasma LNB”:

– Określa pasma częstotliwości LNB.

Należy zapoznać się z dokumentacją

konwertera LNB, aby ustawić

częstotliwości (zwykle

przedstawiane jako „L.O.

– Wartości domyślne są przeznaczone

dla uniwersalnego konwertera LNB.

– Jeśli używany konwerter LNB

obsługuje oba pasma (niskie i

wysokie), można określić obie te

wartości. Jeśli obsługiwane jest

tylko jedno pasmo, należy określić

„Sygnał 22 kHz”: W przypadku

dwupasmowego konwertera LNB

(pasma niskie i wysokie), należy

ustawić opcję „Automat.”. W takim

przypadku odbiornik TV obsłuży

wszystkie funkcje automatycznie; w

przeciwnym razie należy ustawić opcję

„Napięcie LNB”: Określa ustawione

napięcie konwertera LNB z podwójną

– 13/18 V: wartość domyślna.

– 14/19 V: jeśli długość kabla LNB

– Wył.: jeśli możliwe jest użycie

zasilacza zewnętrznego.

2 „Rodzaj przeszukiwania”:

Jeśli żaden kanał nie został znaleziony

przy użyciu opcji „Przeszukiwanie

sieciowe”, należy spróbować użyć

funkcji „Przeszukiwanie pełne”.

„Przeszukiwanie pełne”: Wykonuje

pełne przeszukiwanie częstotliwości i

zapewnia dostrojenie wszystkich

możliwych programów dla bieżącej

konfiguracji konwertera LNB.

Wcześniej dostrojone programy

„Przeszukiwanie sieciowe”:

Wykonuje przeszukiwanie w

transponderach sieci (tzw.

przeszukiwanie NIT). Ponieważ

„Przeszukiwanie sieciowe” jest

szybsze niż „Przeszukiwanie pełne”,

zaleca się użycie tej opcji podczas

dostrajania do znanej sieci (zwykle

powiązanej z satelitą). Wymagane jest

4 Autoprogramow. z satelity Konf iguracja LNBRodzaj przeszukiwaniaTransponderZaawansowane ustawienia Moc sygnału Jakość sygnału Uniwersalne, Automat., Wyłączony, 13/18VPrzeszukiwanie 10700MHz, Pozioma, 22000Ksym/s Brak BrakRozpocznij 6/15

określenie transpondera, z którego

będą pobierane informacje o sieci

(inne transpondery). Wcześniej

dostrojone programy zostaną

„Wyszukiwanie nowych usług”:

– Powoduje dostrojenie do

pojedynczego transpondera.

– Jest to przeszukiwanie przyrostowe,

które powinno być używane w

przypadku dodania nowego

transpondera do satelity.

– Wcześniej dostrojone programy

zostaną zachowane, a znalezione

programy zostaną dodane na końcu

listy programów modyfikowanego

połączenia z satelitą.

• „Wyszukiwanie nowych usług” jest

niedostępne podczas wykonywania

konfiguracji początkowej.

W trybie „Przeszukiwanie sieciowe” lub

„Wyszukiwanie nowych usług” można

ręcznie wprowadzić ustawienia

4 „Zaawansowane ustawienia”:

Umożliwia bardziej szczegółowe

dostosowanie ustawień strojenia w celu

lepszego wyszukiwania typu usług, które

mają zostać dostrojone.

Autoprogramowanie cyfrowe: Po

wybraniu opcji „Kablowa” zalecamy

wybranie opcji „Przeszukiwanie

szybkie” w celu przeprowadzenia

szybkiego strojenia. Opcje

„Częstotliwość” i „Identyfikator sieci”

należy ustawić zgodnie z informacjami

otrzymanymi od usługodawcy telewizji

kablowej. Jeśli za pomocą opcji

„Przeszukiwanie szybkie” nie można

znaleźć kanałów, można spróbować

użyć opcji „Przeszukiwanie pełne”

(może to jednak długo potrwać).

• W zależności od regionu/kraju opcja

„Przeszukiwanie pełne” może nie być

Aby uzyskać listę zgodnych

usługodawców telewizji kablowej,

należy skorzystać ze strony internetowej

http://support.sony-europe.com/TV/

Sortowanie programów: Zmiana

kolejności kanałów analogowych

zapisanych w odbiorniku TV.

1 Za pomocą przycisków F/f wybrać

kanał, który ma być przeniesiony w

nowe miejsce, a następnie nacisnąć

2 Za pomocą przycisków F/f wybrać

nowe miejsce dla kanału, a następnie

• Dla kanałów satelitarnych należy wybrać

opcję „Sortowanie programów satelit.” w

pozycji „Ustawienia cyfrowe” menu

„Ustawienia”, aby po zakończeniu

konfiguracji początkowej zmienić

kolejność kanałów satelitarnych przy

użyciu procedury przedstawionej powyżej.

• Kanały można także dostroić ręcznie.

Odkręcanie podstawy od

odbiornika TV Odkręcić śruby wskazywane strzałkami

• Nie należy odkręcać podstawy, jeśli do

odbiornika TV nie będą dołączane nowe

• Podczas przenoszenia podstawy nie należy

trzymać za obudowę tylną. W przeciwnym

wypadku można upuścić podstawę, co z kolei

może spowodować obrażenia lub uszkodzenia.

PL Odbiór audycji telewizyjnych

Oglądanie audycji telewizyjnych

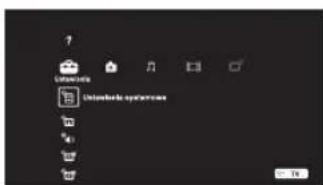

Korzystanie z funkcji odbiornika TV Przycisk HOMEDostęp do różnych ekranów funkcji i ustawień.Przycisk OPTIONSWyświetlanie wygodnych funkcji powiązanych z dostarczanym sygnałem lub zawartością. z

• Przyciski 5, N, PROG + i AUDIO mają wypukłe punkty wyczuwalne pod palcami. Ułatwiają one orientację przy obsłudze odbiornika TV. 1

Włączyć odbiornik TV. 1 W modelach EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705 włącz przełącznik ENERGY SAVING SWITCH (z). 2 Nacisnąć przycisk 1 na odbiorniku TV, aby go włączyć. 2

Wybrać kanał telewizyjny. Korzystanie z cyfrowego przewodnika po programachNacisnąć przycisk GUIDE w trybie cyfrowym, aby wyświetlić przewodnik po programach.

PL Korzystanie z trybu i-Manual x Witaj w i-Manualx Funkcje telewizorów „BRAVIA”x Oglądanie telewizjiPrzedstawienie wygodnych funkcji, takich jak przewodnik EPG, ulubione itd.x Korzystanie z menu głównegoDostosowywanie ustawień odbiornika TV itd. x Przyd. funkcje ofer. przez podł. sprzętPrzedstawienie sposobu podłączania sprzętu opcjonalnego.x Opis częscix Rozwiązywanie problemówWyszukiwanie rozwiązań problemów.x Indeks ~ • Obrazy i ilustracje mogą różnić się od opcji wyświetlanych na ekranie.W odbiornik TV BRAVIA wbudowano instrukcję obsługi, którą można wyświetlać na ekranie.Z trybu i-Manual można korzystać w dowolnym momencie w celu znalezienia informacji na temat określonych funkcji. 1

Nacisnąć przycisk i-MANUAL.

Do wyboru elementów służą

2 Odbiór audycji telewizyjnych10

PL Rozwiązywanie problemów

Sprawdzić, czy wskaźnik 1 (tryb czuwania) nie miga w kolorze czerwonym.

Jeśli wskaźnik 1 (tryb czuwania) miga

Uruchomiona została funkcja autodiagnostyki.

1 Policzyć liczbę mignięć wskaźnika 1 (tryb czuwania) w czasie między dwoma

kolejnymi przerwami trzysekundowymi.

Na przykład wskaźnik miga trzy razy, po czym następuje trzysekundowa przerwa, a

następnie ponownie miga trzy razy.

2 Nacisnąć przycisk 1 na odbiorniku TV, aby go wyłączyć, odłączyć go od

gniazdka oraz poinformować sprzedawcę lub punkt serwisowy firmy Sony o

sposobie migania wskaźnika (podać liczbę mignięć).

Jeśli wskaźnik 1 (tryb czuwania) nie miga

1 Sprawdzić problemy przedstawione w tabeli poniżej. (Sprawdź również sekcję

„Rozwiązywanie problemów” w instrukcji i-Manual).

2 Jeśli nie uda się wyeliminować problemu, oddać odbiornik TV do naprawy przez

wykwalifikowany personel.

Warunek Wyjaśnienie/Rozwiązanie Obraz Brak obrazu (ekran jest

ciemny), brak dźwięku.

• Sprawdzić podłączenie anteny/kabla.

• Włożyć wtyczkę odbiornika TV do gniazdka, a następnie

nacisnąć przycisk 1 na odbiorniku TV.

• Jeśli wskaźnik 1 (tryb czuwania) zaświeci na czerwono,

nacisnąć przycisk "/1.

punkciki na ekranie.

• Ekran składa się z pikseli. Niewielkie czarne plamki i/lub

białe punkciki (piksele) występujące na ekranie nie

oznaczają defektu odbiornika. Informacje dodatkowe11

• Sprawdzić, czy włączono przełącznik ENERGY SAVING SWITCH ( z). Nie można dostroić

niektórych programów.

• Sprawdzić antenę lub talerz.

• Kabel odbiornika satelitarnego może być zwarty lub

występuje problem z połączeniem kabla. Sprawdzić kabel i

połączenie, wyłączyć odbiornik TV przy użyciu włącznika/

wyłącznika zasilania, a następnie włączyć go ponownie.

• Wprowadzona częstotliwość jest poza zakresem. Należy

skontaktować się z operatorem telewizji satelitarnej.

automatycznie wyłącza

się (przełącza się w tryb

• Sprawdzić, czy nie uruchomiono funkcji „Timer wyłączania”

lub potwierdzić ustawienie „Czas trwania” opcji „Timer

• Sprawdzić, czy nie uruchomiono funkcji „Tryb czuwania po

Pilot nie działa. • Wymienić baterie.

• Telewizor może działać w trybie SYNC.

Naciśnij przycisk SYNC MENU i wybierz kolejno opcje

„Sterowanie telewizorem” i „Główne (menu)” lub „Opcje”,

aby sterować telewizorem.

funkcji „Ochrona przed

• Wprowadź 9999 jako kod PIN. (kod PIN 9999 jest zawsze

Warunek Wyjaśnienie/Rozwiązanie

Informacje dodatkowe12

Panel z wyświetlaczem ciekłokrystalicznym (LCD)

System TV Analogowe: W zależności od zaznaczonego kraju/obszaru: B/G/H, D/K, L, I Cyfrowy: DVB-T/DVB-C Satelita: DVB-S/DVB-S2

Analogowe: PAL, PAL60 (tylko wejście wideo), SECAM, NTSC3.58, NTSC4.43 (tylko wejście

Telewizja cyfrowa: VHF/UHF Satelita: częstotliwość IF 950-2 150 MHz

10 W + 10 W Gniazda wejściowe/wyjściowe

75-omowa antena zewnętrzna VHF/UHF Antena satelitarna

Żeńskie złącze typu F, IEC169-24, 75 omów.

DiSEqC 1.0, LNB 13V/18V i sygnał 22 KHz

21-wtykowe złącze SCART (standard CENELEC), w tym wejście audio/wideo, wejście RGB,

wyjście audio/wideo TV.

COMPONENT IN Obsługiwane formaty: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

COMPONENT IN Wejście audio (gniazda foniczne)

Wideo: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Audio: Dwukanałowe liniowe PCM: 32, 44,1 i 48 kHz, 16, 20 i 24 bity, Dolby Digital

Analogowe wejście audio (minijack) (tylko HDMI IN4)

Wejście wideo (gniazdo foniczne)

Wejście audio (gniazda foniczne)

DIGITAL AUDIO OUT (OPTICAL)

Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM, Dolby Digital)

Wyjście audio (gniazda foniczne)

PC IN Wejście PC (Mini D-sub 15-wtykowe)

Wejście audio PC (minijack)

Gniazdo CAM (Moduł Warunkowego Dostępu)

LAN Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie

gwarantuje się prędkości i jakości transmisji przez gniazdo 10BASE-T/100BASE-TX tego

* Do połączeń LAN użyj kabla 10BASE-T/100BASE-TX kategorii 7 (nie należy do

zasilania prąd przemienny 220 V – 240 V, 50 Hz Wielkość ekranu

(mierzona po przekątnej)

ok. 152,5 cm/60 cali ok. 132,2 cm/52 cali ok. 116,8 cm/46 cali

Rozdzielczość ekranu 1 920 punktów (w poziomie) × 1 080 linii (w pionie) Pobór mocy

„Standardowy” 144 W 103 W 90,0 W w trybie

„Żywy” 208 W 142 W 125 W Pobór mocy w stanie

1 0,23 W (15 W, jeśli dla opcji „Szybki start” wybrano ustawienie „Wł.”) Przeciętne roczne zużycie

2 210 kWh 150 kWh 131 kWh Wymiary (ok.) (szer. × wys. × gł.)

z podstawą 38,1 kg 27,0 kg 21,3 kg bez podstawy 31,3 kg 22,7 kg 18,4 kg Dołączone wyposażenie Patrz „Sprawdzanie akcesoriów” (strona 3). Wyposażenie dodatkowe Uchwyt ścienny: SU-WL500 Nazwa modelu KDL- 40EX709/

zasilania prąd przemienny 220 V – 240 V, 50 Hz Wielkość ekranu

(mierzona po przekątnej)

ok. 101,6 cm/40 cali ok. 101,6 cm/40 cali ok. 80,1 cm/32 cali ok. 80,1 cm/32 cali

Rozdzielczość ekranu 1 920 punktów (w poziomie) × 1 080 linii (w pionie) Pobór mocy

„Żywy” 107 W 98 W 91 W 80 W Pobór mocy w stanie

1 0,2 W (15 W, jeśli dla opcji „Szybki start” wybrano ustawienie „Wł.”) Przeciętne roczne zużycie

2 115 kWh 107 kWh 98 kWh 85 kWh Wymiary (ok.) (szer. × wys. × gł.)

z podstawą 17,8 kg 14,9 kg 12,7 kg 11,1 kg bez podstawy 14,9 kg 12,7 kg 10,7 kg 9,1 kg Dołączone wyposażenie Patrz „Sprawdzanie akcesoriów” (strona 3). Wyposażenie dodatkowe Uchwyt ścienny: SU-WL500 Informacje dodatkowe

Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik

TV wymaganych procesów wewnętrznych.

4 godziny dziennie przez 365 dni w roku

• W celu oszczędności energii

– zmniejszenie wartości ustawienia podświetlenia (jasności ekranu) powoduje zmniejszenie zużycia

– ustawienia „Eco” (np. „Oszczędzanie energii”, „Tryb czuwania po bezczynności.”) pomagają w

zmniejszeniu poboru energii i, co za tym idzie, wysokości rachunków za prąd.

– po wyłączeniu telewizora przy użyciu przełącznika ENERGY SAVING SWITCH (tylko w niektórych

modelach) zużycie energii jest prawie zerowe.

Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.

Nazwa modelu KDL- 55EX715 46EX715/

zasilania prąd przemienny 220 V – 240 V, 50 Hz Wielkość ekranu

(mierzona po przekątnej)

ok. 138,8 cm/55 cali ok. 116,8 cm/46 cali ok. 101,6 cm/40 cali ok. 80,1 cm/32 cali

Rozdzielczość ekranu 1 920 punktów (w poziomie) × 1 080 linii (w pionie) Pobór mocy

„Standardowy” 101 W 86 W 84 W 52 W w trybie

„Żywy” 141 W 120 W 114 W 73 W Pobór mocy w stanie

1 0,2 W (15 W, jeśli dla opcji „Szybki start” wybrano ustawienie „Wł.”)0,2 W (13 W, jeśli dla opcji „Szybki start” wybrano ustawienie „Wł.”) Przeciętne roczne zużycie

2 147 kWh 126 kWh 123 kWh 76 kWh Wymiary (ok.) (szer. × wys. × gł.)

z podstawą 127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm bez podstawy 127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm Waga (ok.)

z podstawą 26,1 kg 18,6 kg 15,4 kg 10,8 kg bez podstawy 21,8 kg 16,3 kg 13,2 kg 8,8 kg Dołączone wyposażenie Patrz „Sprawdzanie akcesoriów” (strona 3). Wyposażenie dodatkowe Uchwyt ścienny: SU-WL50015

PL Instalowanie elementów dodatkowych (uchwyt ścienny)

Informacja dla Klientów:

Dla ochrony tego produktu i ze względów bezpieczeństwa Sony zaleca, aby instalacja

telewizora została wykonana przez dystrybutorów Sony lub przez licencjonowanych

wykonawców. Nie należy własnoręcznie wykonywać instalacji telewizora.

Informacja dla dystrybutorów Sony i wykonawców:

Należy zwrócić szczególną uwagę na zachowanie wymogów bezpieczeństwa podczas

instalacji, okresowych przeglądów i konserwacji tego produktu.

Odbiornik TV można zainstalować na uchwycie ściennym SU-WL500 (sprzedawany

• Informacje na temat prawidłowego instalowania uchwytu ściennego znajdują się w jego

• Patrz rozdział „Odkręcanie podstawy od odbiornika TV” (strona 7).

• Aby dokręcić hak mocujący, ustaw odbiornik TV na podstawie.

• Modele 55EX715 i EX709/EX708/EX707/EX706/EX705:

– Wykręcone wkręty należy przechowywać w bezpiecznym, niedostępnym dla dzieci miejscu.

– Przy ponownym składaniu stojaka wykręcone wkręty należy wkręcić w otwory z tyłu telewizora, w

których pierwotnie się znajdowały.

Do instalacji tego produktu niezbędne są dostateczne kwalifikacje, aby określić czy ściana

wytrzyma obciążenie związane z ciężarem zainstalowanego na niej odbiornika TV. Należy

powierzyć dystrybutorom Sony lub licencjonowanym wykonawcom przymocowanie tego

produktu do ściany oraz zwracać szczególną uwagę na wymogi bezpieczeństwa podczas

instalacji. Sony nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia mienia lub

ciała powstałe wskutek niewłaściwego obchodzenia się z produktem lub nieprawidłowej

montażu wykręć wkręty

EX709/EX708/EX707/EX706/

Informacje dodatkowe

PL Tabela wymiarów instalacyjnych telewizora Jednostka: cm Wartości w powyższej tabeli mogą się nieco różnić, zależnie od sposobu instalacji.

Ściana, na której telewizor będzie zainstalowany powinna wytrzymać obciążenie co najmniej

cztery razy większe niż wynosi ciężar telewizora. Ciężar telewizora podany jest w rozdziale

„Dane techniczne” (strona 12).

Długość dla każdego kąta montażu

32EX705/32EX605 OSTRZEŻENIE17

PL Schemat/tabela rozmieszczenia śrub i haków

Nazwa modelu Rozmieszczenie śrub Rozmieszczenie haków

Instalowanie haka mocującego na

Rozmieszczenie haków

Instalowanie odbiornika TV na uchwycie

Informacje dodatkowe18

Montaż i instalacja Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej. Instalacja • Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.• Odbiornik należy ustawić na stabilnej, poziomej powierzchni.• Montaż odbiornika na ścianie należy zlecić wykwalifikowanemu instalatorowi.• Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony:– Ściennego uchwytu mocującego SU-WL500• Do zamontowania haków na odbiorniku TV należy użyć śrub dołączonych w komplecie ze ściennym uchwytem mocującym. Śruby z kompletu są zwymiarowane w taki sposób, że ich długość liczona od czoła haka od strony odbiornika TV wynosi od 8 mm do 12 mm. Średnica i długość śrub różnią się w zależności od modelu ściennego uchwytu mocującego. Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp. Transport • Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.• Do przenoszenia dużego odbiornika TV potrzeba dwóch lub trzech osób.• Odbiornik należy przenosić w sposób pokazany na ilustracji po prawej stronie. Nie wolno naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu.• Podnosząc lub przesuwając odbiornik, należy mocno chwycić go od dołu.• Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.• Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania. Wentylacja • Nie wolno zasłaniać otworów wentylacyjnych ani wkładać żadnych rzeczy do obudowy.• Wokół odbiornika TV należy pozostawić trochę wolnej przestrzeni, tak jak to pokazano na rysunku poniżej.• Zaleca się stosowanie oryginalnego ściennego uchwytu mocującego Sony, aby zapewnić odpowiednią wentylację. Instalacja na ścianie

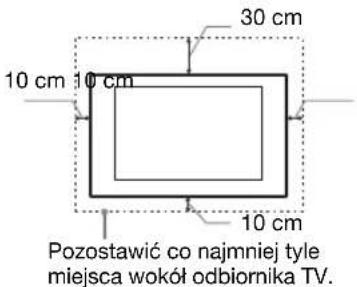

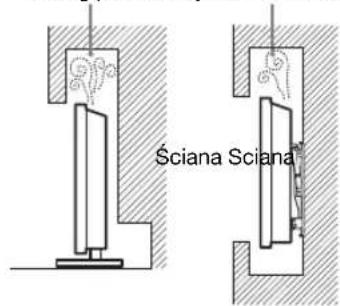

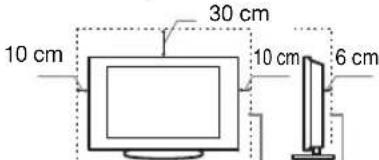

Instalacja na podstawie • Aby zapewnić właściwą wentylację i zapobiec osiadaniu brudu lub kurzu:– Nie należy ustawiać odbiornika TV ekranem do góry, montować go do góry nogami, odwróconego tyłem lub bokiem.– Nie należy ustawiać odbiornika TV na półce, dywanie, łóżku lub w szafce.– Nie należy przykrywać odbiornika TV materiałami, np. zasłonami lub innymi przedmiotami, takimi jak gazety itp.– Nie należy instalować odbiornika tak, jak to pokazano na rysunkach poniżej. Przewód zasilający Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, z przewodem zasilającym i gniazdem sieciowym należy postępować w następujący sposób:– Należy używać wyłącznie przewodów zasilających dostarczonych przez Sony, a nie przez innych dostawców.– Wtyczka powinna być całkowicie włożona do gniazda sieciowego.– Odbiornik TV jest przystosowany do zasilania wyłącznie napięciem 220-240 V AC.– W celu zachowania bezpieczeństwa, podczas dokonywania połączeń, należy wyjąć wtyczkę przewodu zasilającego z gniazdka oraz uważać, aby nie nadepnąć na przewód.– Przed przystąpieniem do serwisowania lub przesuwania odbiornika TV należy wyjąć wtyczkę przewodu zasilającego z gniazdka.– Przewód zasilający powinien znajdować się z dala od źródeł ciepła.– Należy regularnie wyjmować wtyczkę z gniazdka i czyścić ją. Jeśli wtyczka jest pokryta kurzem i gromadzi wilgoć, jej własności izolujące mogą ulec pogorszeniu, co może być przyczyną pożaru. Uwagi • Dostarczonego w zestawie przewodu zasilającego nie należy używać do jakichkolwiek innych urządzeń.• Należy uważać, aby nie przycisnąć, nie zgiąć ani nie skręcić nadmiernie przewodu zasilającego. Może to spowodować uszkodzenie izolacji lub urwanie żył przewodu.• Nie należy przerabiać przewodu zasilającego.• Na przewodzie zasilającym nie należy kłaść ciężkich przedmiotów.• Podczas odłączania nie wolno ciągnąć za sam przewód.• Nie należy podłączać zbyt wielu urządzeń do tego samego gniazda sieciowego.• Nie należy używać gniazd sieciowych słabo trzymających wtyczkę. Niedozwolone użycie Odbiornika TV nie należy instalować oraz eksploatować w miejscach, warunkach lub okolicznościach, jakie opisano poniżej. Niezastosowanie się do poniższych zaleceń może prowadzić do wadliwej pracy odbiornika, a nawet pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub obrażeń ciała. Miejsce: Odbiornika TV nie należy montować na zewnątrz pomieszczeń (w miejscach narażonych na bezpośrednie działanie promieni słonecznych), nad morzem, na statku lub innej jednostce pływającej, w pojeździe, w instytucjach ochrony zdrowia, w miejscach niestabilnych lub narażonych na działanie wody, deszczu, wilgoci lub dymu. Hak Mocowanie haka z tyłu odbiornika TVŚruba (w komplecie ze ściennym uchwytem mocującym)8 mm - 12 mm30 cm10 cm 10 cm10 cmPozostawić co najmniej tyle miejsca wokół odbiornika TV.30 cm10 cm10 cm 6 cm Pozostawić co najmniej tyle miejsca wokół odbiornika TV.Obieg powietrza jest zablokowany.Ściana Sciana19

PL Warunki: Nie należy umieszczać telewizora w miejscach gorących, wilgotnych lub nadmiernie zapylonych; w miejscach, w których do wnętrza mogą dostawać się owady; w miejscach, w których może być narażony na działanie wibracji mechanicznych lub w pobliżu przedmiotów palnych (świeczek, itp.). Odbiornik TV należy chronić przed zalaniem i nie stawiać na nim żadnych przedmiotów wypełnionych wodą, np. wazonów. Okoliczności: Odbiornika TV nie należy dotykać mokrymi rękoma, przy zdjętej obudowie lub z akcesoriami, które nie są zalecane przez producenta. W czasie burz z wyładowaniami atmosferycznymi należy wyjąć wtyczkę przewodu zasilającego telewizora z gniazdka i odłączyć przewód antenowy. Kawałki szkła lub

uszkodzenia: • W odbiornik nie należy rzucać żadnymi przedmiotami. Może to spowodować uszkodzenie szkła ekranu i prowadzić do poważnych obrażeń ciała.• W przypadku pęknięcia powierzchni ekranu lub obudowy telewizora, przed dotknięciem odbiornika należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Niezastosowanie się do powyższego zalecenia może spowodować porażenie prądem elektrycznym. Gdy odbiornik TV nie jest

używany • Mając na uwadze kwestie ochrony środowiska i bezpieczeństwa, zaleca się odłączenie odbiornika od źródła zasilania, jeśli nie będzie on używany przez kilka dni. • Ponieważ wyłączenie odbiornika telewizyjnego nie powoduje odcięcia zasilania, w celu całkowitego wyłączenia urządzenia należy wyciągnąć wtyczkę przewodu zasilającego z gniazda sieciowego.• Niektóre odbiorniki mogą być jednak wyposażone w funkcje wymagające pozostawienia ich w trybie gotowości. Zalecenia dot.

bezpieczeństwa dzieci • Nie należy pozwalać, aby na odbiornik TV wspinały się dzieci.• Małe akcesoria należy przechowywać z dala od dzieci tak, aby uniknąć ryzyka ich przypadkowego połknięcia. Co robić w przypadku

problemów... W przypadku wystąpienia jednego z poniższych problemów należy bezzwłocznie wyłączyć odbiornik TV oraz wyjąć wtyczkę zasilającą z gniazdka sieciowego.Należy zwrócić się do punktu sprzedaży lub punktu serwisowego firmy Sony z prośbą o sprawdzenie odbiornika przez wykwalifikowanego serwisanta. W przypadku: – Uszkodzenia przewodu zasilającego.– Gniazd sieciowych słabo trzymających wtyczkę.– Uszkodzenia odbiornika w wyniku jego upuszczenia lub uderzenia przez obiekt obcy.– Dostania się do wnętrza odbiornika cieczy lub przedmiotów obcych. Ostrzeżenie Aby uniknąć ryzyka pożaru, świeczki i inne źródła otwartego ognia należy utrzymywać z dala od produktu. Środki

Oglądanie telewizji • Program telewizyjny powinien być oglądany w pomieszczeniu o umiarkowanym oświetleniu, ponieważ oglądanie go w słabym świetle lub przez dłuższy czas jest męczące dla oczu.• Podczas korzystania ze słuchawek należy unikać nadmiernego poziomu głośności ze względu na ryzyko uszkodzenia słuchu. Ekran LCD • Chociaż ekran LCD został wykonany z wykorzystaniem technologii wysokiej precyzji, dzięki której aktywnych jest ponad 99,99% pikseli, na ekranie mogą pojawiać się czarne plamki lub jasne kropki (w kolorze czerwonym, niebieskim lub zielonym). Jest to jednak właściwość wynikająca z konstrukcji ekranu LCD i nie jest objawem usterki.• Nie wolno naciskać ani drapać przedniego filtru, a także kłaść na odbiorniku TV żadnych przedmiotów. Może to spowodować zakłócenia obrazu lub uszkodzenie ekranu LCD.• Jeśli odbiornik TV jest używany w zimnym miejscu, na obrazie mogą wystąpić plamy lub obraz może stać się ciemny. Nie jest to oznaką uszkodzenia telewizora. Zjawiska te zanikają w miarę wzrostu temperatury.• Długotrwałe wyświetlanie obrazów nieruchomych może spowodować wystąpienie obrazów wtórnych (tzw. zjawy). Mogą one zniknąć po krótkiej chwili.• Ekran i obudowa nagrzewają się podczas pracy telewizora. Nie jest to oznaką uszkodzenia urządzenia.• Ekran LCD zawiera niewielką ilość ciekłych kryształów. Niektóre lampy fluorescencyjne umieszczone w odbiorniku TV zawierają również rtęć. Podczas utylizacji należy przestrzegać lokalnych zaleceń i przepisów. Obchodzenie się z

powierzchnią ekranu/

obudową odbiornika TV i ich

czyszczenie Przed przystąpieniem do czyszczenia należy wyjąć wtyczkę przewodu zasilającego z gniazdka.Aby uniknąć pogorszenia stanu materiału lub powłoki ekranu odbiornika, należy postępować zgodnie z poniższymi środkami ostrożności.• Aby usunąć kurz z powierzchni ekranu/obudowy, należy wytrzeć go delikatnie za pomocą miękkiej ściereczki. Jeśli nie można usunąć kurzu, należy wytrzeć ekran za pomocą miękkiej ściereczki lekko zwilżonej rozcieńczonym roztworem delikatnego detergentu.• Odbiornika TV nie należy spryskiwać bezpośrednio wodą ani detergentem. Krople mogą kapać na dolną część ekranu lub elementy zewnętrzne, co może być przyczyną awarii.• Nie należy używać szorstkich gąbek, środków czyszczących na bazie zasad lub kwasów, proszków do czyszczenia ani lotnych rozpuszczalników, takich jak alkohol, benzyna, rozcieńczalnik czy środek owadobójczy. Używanie takich środków lub długotrwały kontakt z gumą lub winylem może spowodować uszkodzenie powierzchni ekranu lub obudowy.• Aby zapewnić właściwą wentylację, zaleca się okresowo odkurzać otwory wentylacyjne.• Regulację kąta nachylenia odbiornika należy wykonywać powolnym ruchem tak, aby odbiornik nie spadł lub nie zsunął się z podstawy pod telewizor. Urządzenia dodatkowe • W pobliżu odbiornika TV nie należy umieszczać urządzeń dodatkowych lub urządzeń emitujących promieniowanie elektromagnetyczne. Może to spowodować zakłócenia obrazu i/lub dźwięku.• To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami zawartymi w dyrektywie EMC przy założeniu, że używany jest kabel o długości 3 metrów lub krótszy. Baterie • Przy wkładaniu baterii do pilota zachować właściwą biegunowość.• Nie należy używać różnych typów baterii jednocześnie ani łączyć starych baterii z nowymi.• Zużyte baterie należy utylizować w sposób nieszkodliwy dla środowiska naturalnego. W niektórych regionach sposób utylizacji zużytych baterii mogą regulować stosowne przepisy. Należy skontaktować się w tej sprawie z lokalnymi władzami.• Należy ostrożnie obchodzić się z pilotem. Nie należy nim rzucać, chodzić po nim, ani wylewać na niego żadnych płynów.• Nie należy kłaść pilota w pobliżu źródeł ciepła lub w miejscach narażonych na bezpośrednie działanie promieni słonecznych. Chronić je przed wilgocią. Informacje dodatkowe

PL Utylizacja telewizora

krajach europejskich

Ten symbol na produkcie lub jego

opakowaniu oznacza, że produkt nie

może być traktowany jako odpad

komunalny, lecz powinno się go

dostarczyć do odpowiedniego punktu

zbiórki sprzętu elektrycznego i

elektronicznego, w celu recyklingu.

Odpowiednie zadysponowanie

zużytego produktu zapobiega

potencjalnym negatywnym wpływom

na środowisko oraz zdrowie ludzi, jakie

mogłyby wystąpić w przypadku

niewłaściwego zagospodarowania

odpadów. Recykling materiałów

pomoże w ochronie środowiska

naturalnego. W celu uzyskania bardziej

szczegółowych informacji na temat

recyklingu tego produktu, należy

skontaktować się z lokalną jednostką

samorządu terytorialnego, ze służbami

zagospodarowywania odpadów lub ze

sklepem, w którym zakupiony został ten

krajach europejskich

mających własne systemy

Ten symbol na baterii lub na jej

opakowaniu oznacza, że bateria nie

może być traktowana jako odpad

komunalny. Symbol ten, dla pewnych

baterii może być stosowany w

kombinacji z symbolem chemicznym.

Symbole chemiczne rtęci (Hg) lub

ołowiu (Pb) są dodawane, jeśli bateria

zawiera więcej niż 0,0005% rtęci lub

0,004% ołowiu. Odpowiednio

gospodarując zużytymi bateriami,

możesz zapobiec potencjalnym

negatywnym wpływom na środowisko

oraz zdrowie ludzi, jakie mogłyby

wystąpić w przypadku niewłaściwego

obchodzenia się z tymi odpadami.

Recykling baterii pomoże chronić

środowisko naturalne. W przypadku

produktów, w których ze względu na

bezpieczeństwo, poprawne działanie

lub integralność danych wymagane jest

stałe podłączenie do baterii, wymianę

zużytej baterii należy zlecić wyłącznie

wykwalifikowanemu personelowi stacji

serwisowej. Aby mieć pewność, że

bateria znajdująca się w zużytym

sprzęcie elektrycznym i elektronicznym

będzie właściwie zagospodarowana,

należy dostarczyć sprzęt do

odpowiedniego punktu zbiórki. W

odniesieniu do wszystkich pozostałych

zużytych baterii, prosimy o zapoznanie

się z rozdziałem instrukcji obsługi

produktu o bezpiecznym demontażu

baterii. Zużytą baterię należy

dostarczyć do właściwego punktu

zbiórki. W celu uzyskania bardziej

szczegółowych informacji na temat

zbiórki i recyklingu baterii należy

skontaktować się z lokalną jednostką

samorządu terytorialnego, ze służbami

zajmującymi się zagospodarowywaniem

odpadów lub ze sklepem, w którym

zakupiony został ten produkt.2
