INSTRUKCJA OBSŁUGI FCH 604 3G TC FRANKE

Niniejsza instrukcja odnosi się do kilku modeli urządzenia. W związku z tym niektóre opisywane w niej cechy i funkcje urządzenia mogą być niedostępne w zakupionym modelu. Wspomniane w różnych częściach instrukcji ilustracje i rysunki objaśniające zamieszczono na jej końcu. Symbol ZnaczenieSymbol ostrzeżenia. Ostrzega o ryzyku odniesienia obrażeń.Opisy czynności i uwagi pozwalające uniknąć obrażeń i uszkodzenia urządzenia.Czynność. Opis koniecznej do podjęcia czynności.

Prosimy uważnie zapoznać się z instrukcją przed uruchomieniem urządzenia.

Instrukcję należy zachować na przyszłość.

Urządzenie może być używane wyłącznie zgodnie z przeznaczeniem opisanym w niniejszej instrukcji obsługi. Firma Franke zastrzega sobie prawo do wprowadzania zmian w produkcie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w tej instrukcji są aktualne w momencie jej wydania.

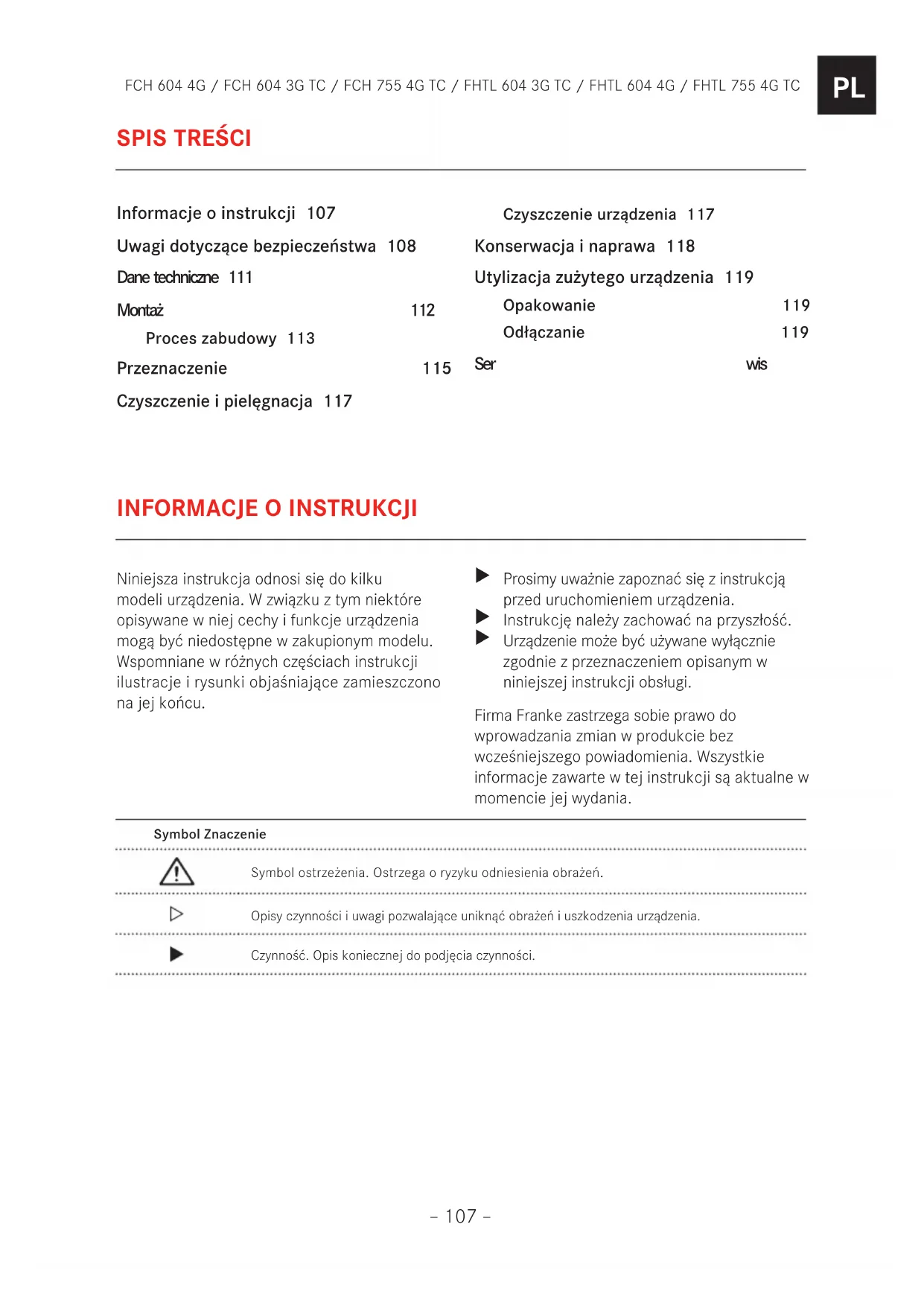

Informacje o instrukcji 107 Uwagi dotyczące bezpieczeństwa 108 Dane techniczne 111 Montaż 112 Proces zabudowy 113 Przeznaczenie 115 Czyszczenie i pielęgnacja 117 Czyszczenie urządzenia 117 Konserwacja i naprawa 118 Utylizacja zużytego urządzenia 119 Opakowanie 119 Odłączanie 119 Ser wis 119– 108 – FCH 604 4G / FCH 604 3G TC / FCH 755 4G TC / FHTL 604 3G TC / FHTL 604 4G / FHTL 755 4G TC

W instrukcji obsługi i na urządzeniu znajduje się wiele istotnych informacji dotyczących bezpieczeństwa. Należy zapoznać się z informacjami dotyczącymi bezpieczeństwa i przestrzegać ich. Firma Franke zastrzega sobie prawo do wprowadzania zmian w produkcie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w tej instrukcji są aktualne w momencie jej wydania. Urządzenie może być obsługiwane przez dzieci w wieku powyżej 8 lat i powyżej oraz przez osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, a także osoby bez doświadczenia lub odpowiedniej wiedzy, jeśli pod nadzorem lub po odpowiednim przeszkoleniu odnośnie bezpiecznej eksploatacji oraz potencjalnych zagrożeń. Urządzenie nie może być używane do zabawy przez dzieci. Czyszczenie i konserwacja nie może być wykonywana przez dziecko bez nadzoru opiekuna. Ryzyko obrażeń!

Opisywane urządzenie nie jest zabawką.

Nie wolno pozwalać dzieciom i zwierzętom na kontakt z urządzeniem i elementami opakowania np. folią plastikową i polistyrenem, ponieważ mogą stanowić niebezpieczeństwo. Należy je zutylizować w prawidłowy sposób.

Nie pozostawiać bez nadzoru dzieci znajdujących się w pobliżu urządzenia.

Nie pozwalać dzieciom bawić się urządzeniem. Niebezpieczeństwo oparzenia! W czasie pracy urządzenie nagrzewa się. Należy zachować ostrożność, aby nie dotknąć płyty grzewczej. OSTRZEŻENIE: Dostępne elementy mogą nagrzewać się podczas pracy. Nie pozwalać małym dzieciom zbliżać się do urządzenia. Dzieci w wieku poniżej 8 lat nie mogą znajdować się w pobliżu urządzenia bez stałego nadzoru.– 109 – FCH 604 4G / FCH 604 3G TC / FCH 755 4G TC / FHTL 604 3G TC / FHTL 604 4G / FHTL 755 4G TC

Upewnić się, że rodzaj gazu iukład dostarczający są zgodne ze specyfikacją urządzenia. Płyta jest przeznaczona wyłącznie do użytku nieprofesjonalnego w gospodarstwie domowym.

Rodzaj gazu, do którego przystosowane jest urządzenie podany jest na tabliczce znamionowej na spodzie urządzenia.

Przed montażem należy upewnić się, czy lokalne warunki dystrybucji (rodzaj gazu i jego ciśnienie) oraz regulacja urządzenia są ze sobą zgodne.

Urządzenie nie jest podłączone do urządzenia odprowadzającego produkty spalania gazu. Musi być ono zamontowane i podłączone zgodnie z aktualnymi przepisami dotyczącymi montażu. Należy zwrócić szczególną uwagę na odpowiednie wymagania dotyczące wentylacji.

Informacje dotyczące regulacji urządzenia znajdują się na etykiecie (lub na tabliczce znamionowej).

Należy zwrócić szczególną uwagę na obowiązujące przepisy dotyczące wentylacji.

Po zakończeniu korzystania zpłyty należy wyłączyć ją za pomocą elementów sterujących.

Upewnić się, że palniki są zimne przed zamknięciem pokrywy, jeśli urządzenie ją posiada. Ryzyko porażenia prądem w przypadku przedostania się cieczy do wnętrza urządzenia! Urządzenie zawiera podzespoły elektryczne.

Zapobiegać przedostawaniu się cieczy do wnętrza urządzenia.

Nie czyścić urządzenia parą wodną pod ciśnieniem.

W razie przypadkowego zgaszenia płomienia na palniku, należy wyłączyć pokrętło palnika i nie zapalać go ponownie przed upływem co najmniej 1 minuty.

Urządzenia nie należy uruchamiać przez dłużej nić 15 sekund. Jeśli po upływie 15 sekund palnik nie zapali się, należy przerwać uruchamianie palnika i otworzyć drzwi komory i/lub odczekać co najmniej 1 minutę przed ponowną próbą zapalenia palnika.

Upewnić się, że urządzenie zostało zamontowane w sposób umożliwiający odłączenie go od sieci, z odstępem otwarcia styków (3 mm) zapewniającym– 110 – FCH 604 4G / FCH 604 3G TC / FCH 755 4G TC / FHTL 604 3G TC / FHTL 604 4G / FHTL 755 4G TC

całkowite odłączenie w warunkach przepięcia kategorii III.

Upewnić się, że urządzenie jest podłączone do prawidłowego uziemienia zgodnie zobowiązującymi przepisami. OSTRZEŻENIE: Podczas korzystania zpłyty gazowej wpomieszczeniu, wktórym jest ona zamontowana, powstaje ciepło, wilgoć i produkty spalania gazu.

Należy upewnić się, że kuchnia posiada dobrą wentylację, zwłaszcza podczas korzystania z urządzenia – wszystkie otwory wentylacji grawitacyjnej muszą być otwarte lub należy zamontować wentylację mechaniczną (mechaniczny okap kuchenny).

Nie używać urządzenia z zewnętrznym zegarem ani oddzielnym systemem zdalnego sterowania. OSTRZEŻENIE: Proces gotowania powinien być nadzorowany. Krótkotrwały proces gotowania powinien być nadzorowany przez cały czas.

Nie stosować myjek parowych ani nie czyścić bezpośrednio strumieniem wody.

Nigdy nie stosować metalowych myjek, wełny stalowej, kwasu solnego i innych substancji oraz produktów, które mogą zarysować lub uszkodzić powierzchnię kuchenki.

Nie używać ostrych przedmiotów, gdyż mogą one uszkodzić uszczelnienia pomiędzy listwą ablatem.

Upewnić się, że obszary wylotu gazu nie są zanieczyszczone.

Niniejsze instrukcje mają zastosowanie tylko wtedy, jeśli na urządzeniu zamieszczony jest symbol kraju.

Jeśli na urządzeniu nie ma symbolu, należy sięgnąć do instrukcji technicznych, które powinny zawierać niezbędne wskazówki, dotyczące dostosowania urządzenia do warunków użytkowania w danym kraju. Ryzyko pożaru!

Nie przechowywać przedmiotów na powierzchniach przeznaczonych do gotowania. OSTRZEŻENIE: Pozostawianie żywności gotowanej na płycie bez nadzoru lub wtrybie automatycznym przy użyciu tłuszczu lub oleju jest niebezpieczne imoże prowadzić do pożaru. Rozgrzany olej łatwo ulega zapłonowi.– 111 – FCH 604 4G / FCH 604 3G TC / FCH 755 4G TC / FHTL 604 3G TC / FHTL 604 4G / FHTL 755 4G TC

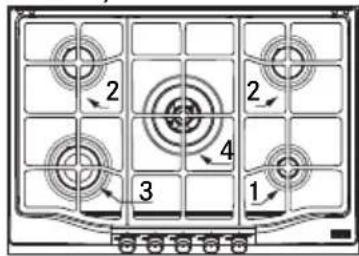

Położenie Palnik Wydajność znamionowa G20 Dysze G20 20mbar Wydajność znamionowa G30 Wydajność znamionowa G31 Dysze G30/ G31 28 – 30/37mbar Moc znamionowa (kW) Moc ograniczona (kW) 4 TC 0,362 141 277 277 98 3,8 2,10 3 R 0,286 125 218 218 85 3 1,10 2 SR 0,167 97 127 127 66 1,75 0,70 1 AUX 0,095 78 73 73 50 1 0,55 Ciśnienie (mbar) min. 17 20 25 nom 20 28-30 37 max. 25 35 45 Typ gazu Gaz ziemny G20 LPG Butan G30 Propan G31 Kat. II 2H3+ MOD. nr AUX

Liczba palników Źródło ciepła Całkowita wydaj- ność znamio- nowa G20 (m³/h) Całkowita wydajność znamionowa G30 (g/h) Powietrze potrzebne do spalania (m3/h) Całkowita moc znamionowa użytego gazu (kW) Waga netto - brutto (kg) Napięcie iczęsto- tliwość zasilania Moc/ natężenie FCH 604 3G TC 1 2 1 4 GAZ 0,791 604 16,6 8,3 6,1-11,5 220-240 V, 50/60 Hz 0,6 W FCH 755 4G TC 1 2 1 1 5 GAZ 1,077 822 22,6 11,3 7,8-14,7 220-240 V, 50/60 Hz 0,6 W FHTL 604 3G TC 1 2 1 4 GAZ 0,791 604 16,6 8,3 6,1-11,5 220-240 V, 50/60 Hz 0,6 W FHTL/FCH 604 4G 1 2 1 4 GAZ 0,715 545 15 7,5 6,1-11,5 220-240 V, 50/60 Hz 0,6 W FHTL 755 4G TC 1 2 1 1 5 GAZ 1,077 822 22,6 11,3 7,8-14,7 220-240 V, 50/60 Hz 0,6 W TC = Triple Crown (Palnik Trzy korony) SR-Semi-Rapid (średnio szybki) R = Rapid (szybki) AUX=Auxiliary (dodatkowy)– 112 – FCH 604 4G / FCH 604 3G TC / FCH 755 4G TC / FHTL 604 3G TC / FHTL 604 4G / FHTL 755 4G TC

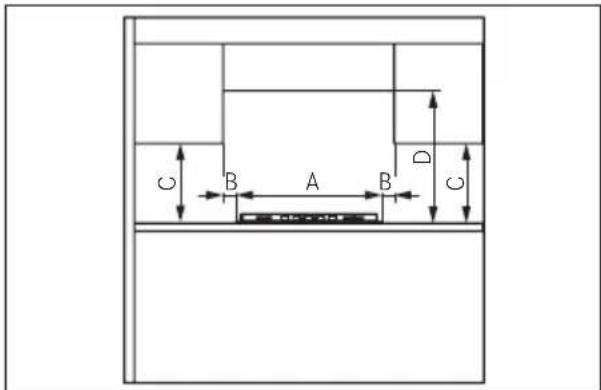

MONTAŻ Montaż urządzenia wraz z podłączeniem do instalacji elektrycznej/gazowej może być wykonywany wyłącznie przez wyspecjalizowane i wykwalifikowane osoby. Producent nie ponosi odpowiedzialności za urazy lub uszkodzenia spowodowane nieprzestrzeganiem tych zasad. Przyłącze gazu musi być zgodne zprzepisami krajowymi obowiązującymi wchwili montażu.

Urządzenie podłączać bezpośrednio do gniazda zasilania. Do podłączania urządzenia nie używać adapterów, rozgałęźników ani przedłużaczy. Wymagania dotyczące szafki Niniejsza instrukcja opisuje płytę gazową do zabudowy klasy 3ielementy elektryczne typu Y. Przewód doprowadzający gaz nie może stykać się z żadnym bokiem kuchenki pod płytą. Meble, w których zamontowane ma być urządzenie do zabudowy, muszą być wykonane z materiałów (tworzywa sztuczne i drewno fornirowane) łączonych klejami odpornymi na wysokie temperatury (min. 100°C). Nieodpowiednie materiały i kleje mogą doprowadzić do zawijania i oddzielania. Pomieszczenia powinny spełniać lokalne przepisy dotyczące wentylacji. Ilość wolnego miejsca welemencie zabudowy kuchennej przeznaczonym do montażu urządzenia musi umożliwiać wykonanie połączeń elektrycznych. WAŻNE: urządzenia oznaczone są klasą „Y” ochrony przed pożarem. Minimalna odległość od krawędzi urządzenia wynosi 150 mm dla ściany bocznej, 50 mm dla części tylnej i 700 mm dla dowolnej szafki znajdującej się nad urządzeniem. Zalecana grubość blatu, w którym należy zabudować urządzenie, wynosi 40mm. Wprzypadku innych wymiarów ewentualne modyfikacje muszą być przygotowane przez technika. Uwaga: Jeśli nad płytą montowany jest okap, należy sprawdzić odległość montażu w instrukcji montażu okapu.

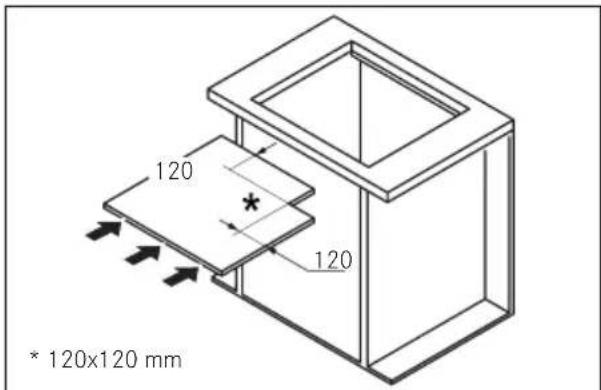

Jeżeli urządzenie nie jest montowane nad piekarnikiem należy zamontować przegrodę oddzielającą.

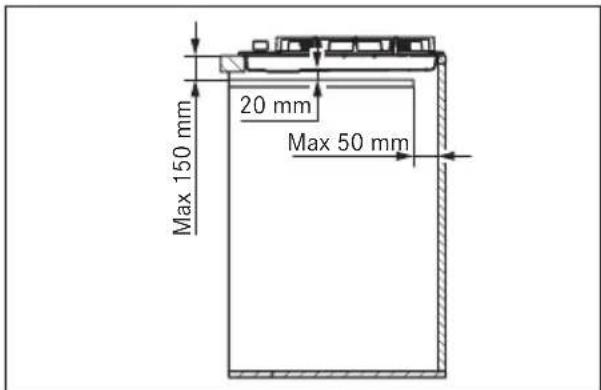

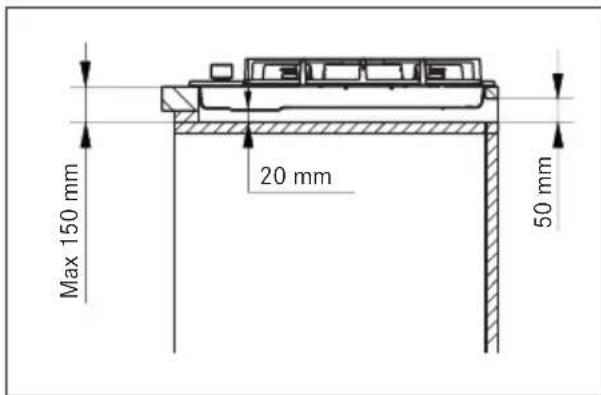

Max 150 mm50 mm20 mm Proces zabudowy Urządzenie montowane jest wmeblach za pomocą wsporników idołączonych akcesoriów.

W przedniej i tylnej części po instalacji urządzenia musi być pozostawiony swobodny dostęp do elementów montażowych.

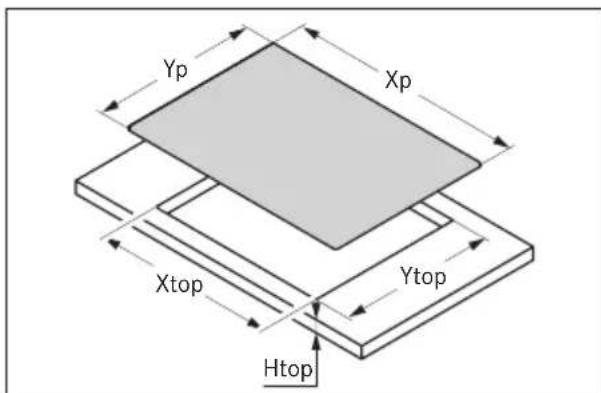

Otwór do montażu wblacie należy wykonać zgodnie zpodanymi wymiarami. Dopilnować, aby podane wymiary otworui frezowania zostały zachowane.

Uszczelnić otwór iumieścić wnim płytę.

Zamocować urządzenie za pomocą śrub iwsporników.

Usunąć nadmiar uszczelnienia. Podłączanie przewodu doprowadzającego gaz

Podłączyć przewód dostarczający gaz do urządzenia zgodnie zobowiązującymi przepisami po upewnieniu się, że urządzenie jest dostosowane do używanego rodzaju gazu. W innym wypadku należy wykonać czynności opisane w punkcie „Wymiana dysz“.

Wprzypadku gazu płynnego użyć regulatorów ciśnieniach zgodnych zobowiązującymi normami. Gaz można podłączyć na dwa sposoby:

A. Podłączyć płytę gazową, używając miedzianej rury ośrednicy 12mm (3). Aby zapewnić odpowiednie uszczelnienie, należy użyć uszczelki elastomerowej dostarczanej wzestawie akcesoriów (1).

B. Podłączyć płytę, używając elastycznej stalowej rury ociągłej powierzchni (2). Aby zapewnić odpowiednie uszczelnienie również wtym przypadku, należy użyć uszczelki elastomerowej dostarczanej wzestawie akcesoriów (1). Maksymalna długość przewodu wynosi 2 metry bieżące.– 114 – FCH 604 4G / FCH 604 3G TC / FCH 755 4G TC / FHTL 604 3G TC / FHTL 604 4G / FHTL 755 4G TC

UWAGA: W przypadku użycia przewodu ze stali nierdzewnej, należy go zamontować w taki sposób, aby nie dotykał ruchomych części mebli. Przewód powinien przechodzić w miejscu, gdzie nie ma przeszkód, oraz gdzie na całej długości będzie do niego dostęp w celu skontrolowania.

Po podłączeniu do sieci gazowej należy zapalić palniki i przekręcić pokrętła z położenia maksymalnego na minimalne, aby sprawdzić stabilność płomienia.

Po wykonaniu połączenia sprawdzić jego szczelność za pomocą wody zmydłem.

Dla Wielkiej Brytanii, Irlandii Północnej i Irlandii.

Podłączenie do sieci elektrycznej Płyty grzewcze FRANKE są dostarczane z przewodem zasilającym 3-żyłowym z wolnymi zaciskami.

Dopilnuj, aby: – Specyfikacja zasilania (napięcie, maksymalna moc inatężenie) jest zgodna ze specyfikacją płyty FRANKE. – Wtyczka i gniazdo były łatwo dostępne oraz umieszczone w taki sposób, aby żadna z części czynnych nie była dostępna podczas wkładania lub wyjmowania wtyczki z gniazda. – Wprzypadku wymiany kabla zasilającego użyć kabla 3 x 0,75mm typu H05RR-F. – Do jednej wtyczki nie są podłączone dwa urządzenia. – Zwracać uwagę na biegunowość zacisków (niebieski = neutralny = (1) / żółto-zielony = uziemienie = (2) / brązowy = pod napięciem = (3)).

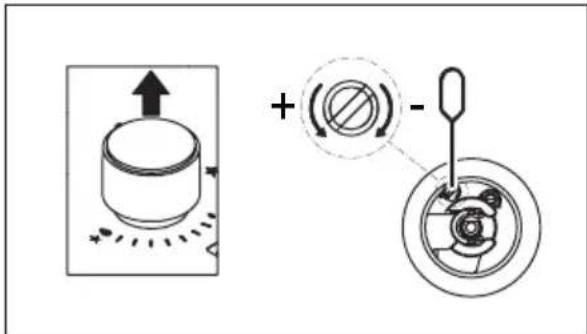

Dostosowanie do różnych rodzajów gazu OSTRZEŻENIE: Te czynności musi wykonać wykwalifikowany technik. Regulacja minimalnej wielkości płomienia

Wyregulować minimalną wielkość płomienia, obracając śrubę regulującą wprawo, aby zmniejszyć płomień lub wlewo, aby go zwiększyć. Śrubokręt potrzebny do regulacji dołączany jest do dostarczanego zestawu akcesoriów.

Wymiana dysz Dysze nie są dostarczane, należy je zamówić w punkcie obsługi klienta. WAŻNE: wszystkie urządzenia są fabrycznie dostosowane do gazu ziemnego (G20). Jeśli ma zostać zastosowany inny rodzaj gazu, należy wymienić dysze wnastępujący sposób: – Zdemontować ruszt, nakładki palników inasadki motylkowe. – Zdemontować dysze iwymienić je na te dostarczone idostosowane do wybranego rodzaju gazu, upewniając się, że oznaczenie zgadza się ztym podanym wtabeli.– 115 – FCH 604 4G / FCH 604 3G TC / FCH 755 4G TC / FHTL 604 3G TC / FHTL 604 4G / FHTL 755 4G TC – Ponownie zamontować nasadki motylkowe, nakładki palników iruszt.Palniki nie wymagają regulacji przepływu powietrza.

Dostęp do płytyAby dostać się do wnętrza płyty, należy wykonać następujące czynności: – Zdemontować ruszt, nakładki palników inasadki motylkowe. – Zdemontować pokrętła zdejmując je zbolców. – Odkręcić śruby mocujące palniki do płyty. – Unieść płytę.WAŻNE: podczas zmiany używanego rodzaju gazu należy umieścić odpowiednią naklejkę (dostarczaną jako akcesorium) na tabliczce znamionowej. Wprzypadku stosowania LPG (G30 lub G31) należy maksymalnie zmniejszyć wielkość płomienia za pomocą śruby. Niniejsze urządzenia posiadają kat. II 2H3+. PRZEZNACZENIE OSTROŻNIE! Urządzenie służy wyłącznie do gotowania. Nie wolno go używać w innym celu, na przykład do ogrzewania pomieszczenia. Nie ciągnąć urządzenia ani nie pociągać za kabel zasilania celem odłączenia go. Zakręcić główny dopływ gazu, gdy płyta nie jest używana. Niebezpieczeństwo oparzenia! Nie dotykać rusztu podczas pracy urządzenia. Nie dotykać urządzenia mokrymi częściami ciała.Zapalanie palnikówPalniki płyty zapalane są za pomocą pokręteł. Aby zapalić palniki, należy wykonać następujące czynności: – Wcisnąć iprzekręcić pokrętło do pozycji zapalania imaksymalnej mocy. – Przytrzymać pokrętło przez 3–4sekundy, aby pozwolić iskrom zapalić gaz wydostający się zpalnika inagrzać termoparę. – Następnie zwolnić pokrętło iprzekręcić je wlewo, aby dostosować moc palnika. Jeśli płomień nie pali się, powtórzyć czynności od kroku 1.Ikona pokrętłaFunkcjaWyłączonyMinimalny płomieńZapalanie i płomień maksymalnyPole grzejnePłyta grzewcza to urządzenie codziennego użytku: oznaki użytkowania, takie jak zarysowania lub widoczne otarcia powierzchni powstałe wwyniku używania garnków lub przyborów kuchennych są normalnym zjawiskiem. Intensywne użytkowanie może skutkować bardziej widocznymi oznakami zużycia. Wtakich przypadkach funkcjonalność urządzenia nie ulega pogorszeniu, dlatego oznaki te nie są uzasadnioną podstawą reklamacji. Bezpieczeństwo produktu gwarantowane.– 116 – FCH 604 4G / FCH 604 3G TC / FCH 755 4G TC / FHTL 604 3G TC / FHTL 604 4G / FHTL 755 4G TC

Nie używać urządzenia jako blatu. Aby uniknąć uszkodzenia urządzenia:

Wprzypadku przegrzania należy wyłączyć płytę ipozwolić jej całkowicie wystygnąć.

Nie umieszczać naczyń na powierzchni. Pod żadnym pozorem nie schładzać zimną wodą.

Nie wspinać się na urządzenie. Urządzenie jest produkowane zgodnie z obowiązującymi normami bezpieczeństwa i wymogami Dyrektywy urządzeń spalających paliwa gazowe. Zabezpieczenie przeciwwypływowe gazu Te modele płyt grzewczych posiadają mechanizm zabezpieczający, który odcina dopływ gazu, jeśli płomień zgaśnie zpowodu przeciągu, zalania lub przerwy wdostawie gazu. Mechanizm uruchamiany jest ok. 30sekund po zgaszeniu płomienia. Użytkowanie palników Wcelu uzyskania niższego zużycia gazu ilepszej wydajności należy używać naczyń owymiarach dopasowanych do palników tak, aby płomień nie wydostawał się poza naczynie (zgodnie zponiższą tabelą): Palnik Min.-maks. średnica podstawy naczynia Ø (zalecana)Palnik Trzy korony 160-260 mmPalnik bardzo szybki 140-220 mmPalnik standardowy 140-200 mmPalnik pomocniczy 60-140 mm Użycie naczyń owymiarach większych niż podane może doprowadzić do przegrzania pokręteł irusztu oraz, wprzypadku długiego użytkowania, przebarwień pokrywy (wprzypadku stali nierdzewnej). Firma Franke nie ponosi odpowiedzialności za powstałe wten sposób uszkodzenia (Rys. 1).

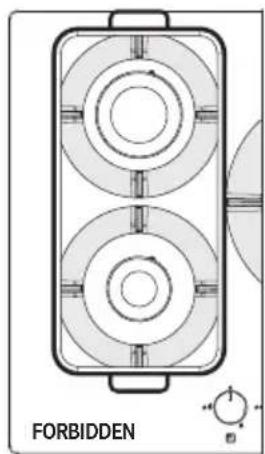

Nie umieszczać jednej patelni na dwóch palnikach (Rys. 1).

Nie używać dwóch palników jednocześnie z jednym naczyniem, takim jak rondel lub też patelnia do ryb (Rys. 1).

Nieprawidłowe użycie rusztu może spowodować uszkodzenie płyty: nie odwracać rusztu do góry nogami ani nie przesuwać go po płycie.

W przypadku używania płyt żeliwnych, płyt kamiennych do gotowania, garnków i patelni z terakoty, nie należy ich używać dłużej niż 20 minut, a w przypadku długotrwałego gotowania, należy nastawić palnik na minimum.

Nie są zalecane dyfuzory grzewcze, takie jak metalowa siatka itp. OSTRZEŻENIE: Użycie niektórych patelni i garnków może powodować niewielkie, chwilowe odkształcenie stalowej powierzchni gotowania. Jest to normalne zjawisko i nie ma wpływu na działanie urządzenia.

Niebezpieczeństwo oparzenia!

Urządzenie i akcesoria można czyścić wyłącznie, gdy są zimne.

Nie używać łatwopalnych płynów wpobliżu urządzenia. Przed przystąpieniem do czyszczenia i pielęgnacji:

Wyłączyć urządzenie. Nie należy spożywać żywności, która przypadkowo upadła lub osadziła się na powierzchni, elementach funkcjonalnych lub ozdobnych płyty grzewczej. Czyszczenie urządzenia

Czyścić płytę grzewczą po każdym użyciu, aby zapobiec przywieraniu resztek żywności.

Do czyszczenia resztek pożywienia używać miękkiej ściereczki lub gąbki z wodą. Zalecamy używanie ochronnych środków czyszczących.

Natychmiast usuwać potrawy owysokiej zawartości cukru, które dostaną się na powierzchnię płyty.

Aby zapobiec powstawaniu kamienia, należy zawsze dokładnie osuszyć urządzenie po czyszczeniu go wilgotną ścierką.

Czyścić ruszt, nakładki palników ikorony palników wodą zmydłem ipamiętać, aby dokładnie je wysuszyć. Nie myć tych elementów wzmywarce. Upewnić się, że obszary wylotu gazu nie są zanieczyszczone.

Kolor rusztu wmiejscu, wktórym stawiane są garnki może zczasem się zmienić pod wpływem ciepła.– 118 – FCH 604 4G / FCH 604 3G TC / FCH 755 4G TC / FHTL 604 3G TC / FHTL 604 4G / FHTL 755 4G TC

Przed konserwacją urządzenia odłączyć je od sieci zasilającej. Wrazie jakichkolwiek problemów skontaktować się zcentrum serwisowym Franke.

Prace konserwacyjne na podzespołach elektrycznych może wykonywać wyłącznie producent i pracownicy serwisu. Używać wyłącznie oryginalnych części zamiennych.

Uszkodzone kable mogą być wymieniane wyłącznie przez producenta i pracowników serwisu.

Kontaktując się z serwisem, podać następujące informacje: – Rodzaj usterki – Model urządzenia (Art. / Cod.) – Numer seryjny (SN) Informacja ta podana jest na tabliczce znamionowej w broszurze lub pod płytą.

Jeśli płyta nie działa poprawnie, przed skontaktowaniem się zCentrum Serwisowym firmy Franke należy zastosować przewodnik rozwiązywania problemów, aby określić problem: PRZEWODNIK ROZWIĄZYWANIA PROBLEMÓWRodzaj usterki Sprawdzić, czy: Palnik nie zapala się, płomień nie pali się lub jest niestabilny Dopływ gazu lub zasilanie elektryczne nie są wyłączone Kurek gazu nie jest otwarty Butla z gazem (płynnym), przeznaczona do ponownego napełniania, nie jest pusta Otwory palnika nie są zatkane Wtyczka nie jest zabrudzona Żadna część palnika nie została umieszczona prawidłowo Nie ma podmuchów powietrza w pobliżu płyty Podczas zapalania palnika, pokrętło nie zostało naciśnięte przez odpowiednio długi czas, aby została aktywowana ochrona urządzenia (patrz str. 115 „Przeznaczenie“) Otwory palnika nie są zatkane w pobliżu termopary Nieprawidłowe ustawienie minimalnej ilości gazu Naczynia (garnki, patelnie, czajniki) nie są stabilne Spód naczynia nie jest całkowicie płaski Naczynie nie leży centralnie na palniku Ruszt nie został prawidłowo wymieniony lub ułożony Jeśli po wykonaniu powyższych kontroli usterka nadal występuje, należy skontaktować się z najbliższym Centrum Serwisowym firmy Franke.– 119 – FCH 604 4G / FCH 604 3G TC / FCH 755 4G TC / FHTL 604 3G TC / FHTL 604 4G / FHTL 755 4G TC

Opakowanie Wszystkie materiały będące częścią opakowania (karton, folia, styropian) są oznakowane iwmiarę możliwości powinny być poddawane recyklingowi oraz utylizowane wsposób przyjazny dla środowiska. Odłączanie

Odłączyć urządzenie od sieci zasilającej. Wprzypadku urządzeń do zabudowy, czynność ta powinna być wykonana przez wykwalifikowanego elektryka. Utylizacja zużytego urządzenia Ten symbol na produkcie lub opakowaniu informuje, że urządzenia nie należy utylizować razem z odpadami z gospodarstwa domowego.

Przeznaczone do utylizacji urządzenie przekazać do specjalnego punktu zbiórki odpadów elektronicznych i elektrycznych. Zgodnie z dyrektywą 2012/19/WE dotyczącej redukcji niebezpiecznych substancji używanych w urządzeniach elektrycznych i elektronicznych oraz utylizacji odpadów. Właściwa odrębna zbiórka odpadów przekazywanych następnie do recyklingu, uzdatniania ibiodegradacji pozwala ograniczyć możliwy szkodliwy wpływ na środowisko naturalne izdrowie człowieka oraz ułatwia odzyskiwanie materiałów, zktórych wykonano urządzenie. SERWIS Skorzystać ze znajdującego się na okładce adresu kontaktowego dla danego kraju lub strony internetowej www.franke.com– 120 – FCH 604 4G / FCH 604 3G TC / FCH 755 4G TC / FHTL 604 3G TC / FHTL 604 4G / FHTL 755 4G TC
