FCH 604 3G TC - κουζίνα FRANKE - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εντοιχιζόμενη εστία αερίου
Μάρκα	Franke
Μοντέλο	FCH 604 3G TC
Αριθμός καυστήρων	4 (1 τριπλής στεφάνης, 1 ταχύς, 1 ημιταχύς, 1 βοηθητικός)
Διαστάσεις εγκοπής (Π x Β)	550 x 480 mm
Συνολικές διαστάσεις (Π x Β)	590 x 510 mm
Συνιστώμενο πάχος πάγκου εργασίας	40 mm
Καθαρό / μικτό βάρος	6,1 kg / 11,5 kg
Ηλεκτρική τροφοδοσία	220-240 V ~ 50/60 Hz, 0,6 W
Συμβατοί τύποι αερίου	Φυσικό αέριο G20 (20 mbar) και υγραέριο G30/G31 (28-30/37 mbar) - κατηγορία II 2H3+
Ονομαστική παροχή G20	0,791 m³/h
Ονομαστική παροχή G30	604 g/h
Συνολική ονομαστική ισχύς	8,3 kW
Διάταξη ασφαλείας	Θερμοστοιχείο ασφαλείας που διακόπτει το αέριο σε περίπτωση σβησίματος της φλόγας
Ανάφλεξη	Ενσωματωμένη ανάφλεξη με περιστροφικά κουμπιά (πιεζοηλεκτρική)
Υλικό επιφάνειας	Ανοξείδωτος χάλυβας
Σχάρες	Σχάρες από εμαγιέ χυτοσίδηρο
Συντήρηση και καθαρισμός	Καθαρισμός με σαπουνόνερο, μη χρησιμοποιείτε λειαντικά προϊόντα ούτε πλυντήριο πιάτων για τους καυστήρες
Κατηγορία συσκευής	Κατηγορία 3 (εντοιχιζόμενη)
Τύπος ηλεκτρικής σύνδεσης	Καλώδιο 3 × 0,75 mm² H05RR-F με ελεύθερα άκρα
Εγγύηση	Εγγύηση κατασκευαστή (δείτε την εξυπηρέτηση πελατών της Franke)

Συχνές ερωτήσεις - FCH 604 3G TC FRANKE

Πώς ανάβω έναν καυστήρα στην εστία Franke FCH 604 3G TC;

Πιέστε το αντίστοιχο περιστροφικό κουμπί και γυρίστε το στη θέση ανάφλεξης (μέγιστη ισχύς). Κρατήστε το κουμπί πατημένο για 3-4 δευτερόλεπτα για να ζεσταθεί το θερμοστοιχείο και στη συνέχεια αφήστε το. Αν η φλόγα δεν ανάψει, περιμένετε 1 λεπτό πριν ξαναπροσπαθήσετε.

Τι κάνω αν η φλόγα ενός καυστήρα σβήσει κατά λάθος;

Κλείστε αμέσως το χειριστήριο του καυστήρα και μην επιχειρήσετε να ανάψετε ξανά για τουλάχιστον 1 λεπτό. Η διάταξη ασφαλείας (θερμοστοιχείο) διακόπτει αυτόματα το αέριο μετά από περίπου 30 δευτερόλεπτα.

Πώς καθαρίζω τους καυστήρες και τις σχάρες;

Καθαρίστε τις σχάρες, τα καπάκια και τους διαχυτήρες φλόγας με ζεστό σαπουνόνερο. Μην τα βάζετε στο πλυντήριο πιάτων. Βεβαιωθείτε ότι οι περιοχές εξόδου του αερίου είναι απόλυτα καθαρές. Στεγνώστε σχολαστικά μετά τον καθαρισμό.

Μπορώ να χρησιμοποιήσω κατσαρόλες από χυτοσίδηρο ή πήλινες;

Ναι, αλλά μην τις χρησιμοποιείτε για περισσότερο από 20 λεπτά σε έναν καυστήρα. Για μεγάλους χρόνους μαγειρέματος, ρυθμίστε τον καυστήρα στο ελάχιστο για να αποφύγετε την υπερθέρμανση.

Πώς μετατρέπω την εστία για άλλο τύπο αερίου;

Αυτή η εργασία πρέπει να γίνει από εξειδικευμένο τεχνικό. Αντικαταστήστε τα μπεκ σύμφωνα με τον πίνακα τεχνικών χαρακτηριστικών και ρυθμίστε την ελάχιστη φλόγα με τη βίδα ρύθμισης που παρέχεται. Κολλήστε το αντίστοιχο αυτοκόλλητο στην πινακίδα.

Ποια είναι η ελάχιστη απόσταση που πρέπει να τηρείται πάνω από την εστία;

Η ελάχιστη απόσταση μεταξύ της άκρης της συσκευής και των επάνω ντουλαπιών είναι 700 mm. Εάν είναι εγκατεστημένος απορροφητήρας, ακολουθήστε τις συγκεκριμένες οδηγίες του.

Τι κάνω αν ο καυστήρας δεν ανάβει ή δεν παραμένει αναμμένος;

Ελέγξτε ότι η παροχή αερίου και ηλεκτρισμού είναι ανοιχτή, ότι η βρύση είναι ανοιχτή, ότι η φιάλη υγραερίου δεν είναι άδεια, ότι τα ανοίγματα του καυστήρα δεν είναι φραγμένα, ότι τα εξαρτήματα είναι σωστά τοποθετημένα και ότι δεν υπάρχει ρεύμα αέρα. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το σέρβις.

Μπορεί η συσκευή να χρησιμοποιηθεί από παιδιά ή άτομα με μειωμένη κινητικότητα;

Ναι, υπό την προϋπόθεση ότι επιβλέπονται ή έχουν εκπαιδευτεί για ασφαλή χρήση. Τα παιδιά κάτω των 8 ετών πρέπει να μένουν μακριά, εκτός αν βρίσκονται υπό συνεχή επίβλεψη. Μην επιτρέπετε στα παιδιά να παίζουν με τη συσκευή.

Πώς απορρίπτω τη συσκευή στο τέλος της ζωής της;

Μην πετάτε τη συσκευή μαζί με τα οικιακά απορρίμματα. Παραδώστε την σε σημείο συλλογής ηλεκτρικών και ηλεκτρονικών αποβλήτων (σύμφωνα με την οδηγία 2012/19/ΕΕ). Οι συσκευασίες πρέπει να ανακυκλώνονται.

Ποιοι τύποι κατσαρόλας συνιστώνται για καλύτερη απόδοση;

Χρησιμοποιήστε κατσαρόλες κατάλληλες για το μέγεθος του καυστήρα: διάμετρος 160-260 mm για τον τριπλής στεφάνης, 140-220 mm για τον ταχύ, 140-200 mm για τον ημιταχύ και 60-140 mm για τον βοηθητικό. Η φλόγα δεν πρέπει να υπερβαίνει τον πάτο της κατσαρόλας.

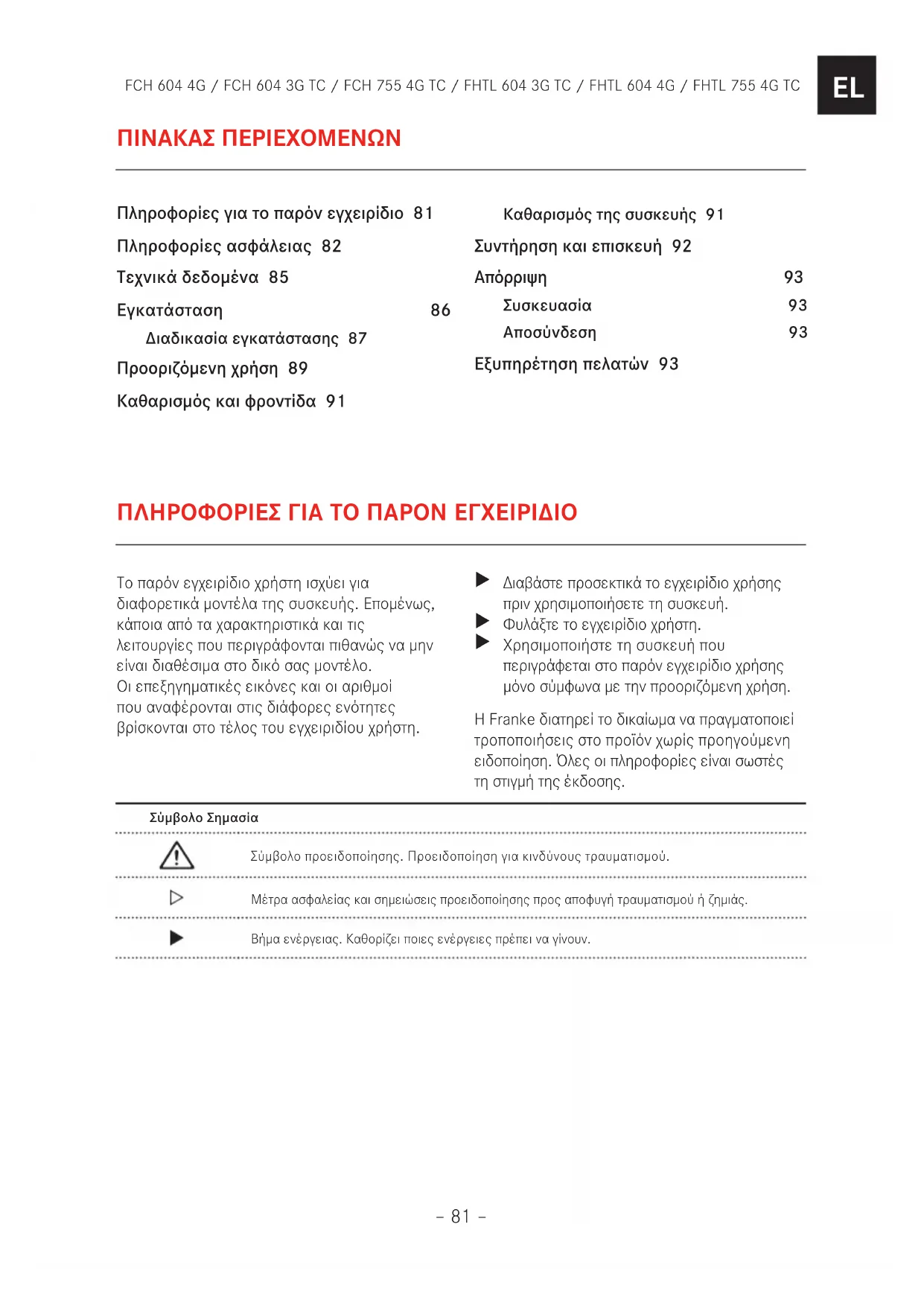

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FCH 604 3G TC FRANKE

Καθαρισμός και φροντίδα 91

86

ΠΛΗΡΟΦΟΡΙΕΣ ΣΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ

Το παρόν εγχειρίδιο χρήσης ισχύει για διαφορετικά μοντέλα της οικείας. Ενδέχεται, κάποια από τα χαρακτηριστικά και τις λειτουργίες που περιγράφονται να μην είναι διαθέσιμα στο δικό σας μοντέλο.

Οι ενότητες και οι αριθμοί τους αναφέρονται στις διαφορετικές ενότητες που βρίσκονται στο τέλος του εγχειριδίου χρήσης.

Προσοχή: Διαβάστε προσεκτικά το εγχειρίδιο χρήσης πριν χρησιμοποιήσετε τη συσκευή. Φυλάξτε το εγχειρίδιο για μελλοντική αναφορά. Χρησιμοποιήστε τη συσκευή που περιγράφεται στο παρόν εγχειρίδιο χρήσης μόνο για την προβλεπόμενη χρήση.

Η Franke διατηρεί το δικαίωμα να πραγματοποιεί τροποποιήσεις στο προϊόν χωρίς προηγούμενη ειδοποίηση. Όλες οι πληροφορίες είναι σωστές τη στιγμή της έκδοσης.

Σύμβολο Σημασία

Σύμβολο προειδοποίησης. Προειδοποίηση για κινδύνους τραυματισμού.

Μετά από αξιολόγηση και επιλογές προετοιμασίας προς αποθήκευση τραπεζικού ή μη.

Βαθμολογία C. Καθορισμοί που είναι ευρείς πρέπει να γίνονται.

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

Σε αυτό το εγχειρίδιο και στη συσκευή σας παρέχουμε πολλά σημαντικά μηνύματα ασφαλείας. Να διαβάζετε πάντα και να τηρείτε τα μηνύματα ασφαλείας. Η Franke διατηρεί το δικαίωμα να πραγματοποιεί τροποποιήσεις στο προϊόν χωρίς προηγούμενη ειδοποίηση. Όλες οι πληροφορίες είναι σωστές τη στιγμή της έκδοσης.

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσεων, εφόσον βρίσκονται υπό επίβλεψη, έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους σχετικούς κινδύνους. Τα παιδιά απαγορεύεται να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να γίνονται από ανήλικα

Κίνδυνος Τραυματισμού!

Αυτό το προϊόν δεν είναι παιχνίδι.

Κρατήστε τα πτηνά και τα κατοικίδια ζώα μακριά από τη συσκευή και τα υλικά συσκευασίας. Παραδείγματος χάριν, πλαστικό ή φελιζόλ μπορεί να είναι επικίνδυνα, απορρίψτε τα με τον κατάλληλο τρόπο. Μην αφήνετε παιδιά κοντά στη συσκευή χωρίς επίβλεψη. Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή.

Κίνδυνος γρατζουνίσματος!

Η συσκευή θερμαίνεται κατά τη χρήση της. Θα πρέπει να προσέχετε και να αποφεύγετε να αγγίζετε την εστία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Τα προσβάσιμα σημεία μπορεί να ζεσταθούν πολύ κατά τη χρήση. Κράτησε σε απόσταση τα μικρά παιδιά. Τα παιδιά κάτω των 8 ετών δεν πρέπει να πλησιάζουν τη συσκευή, εκτός εάν επιβλέπονται διαρκώς.

Βεβαιωθείτε ότι υπάρχει συμβατότητα μεταξύ του τύπου και της παροχής του αερίου με τις προδιαγραφές της συσκευής. Η εστία αναπτύχθηκε αποκλειστικά και μόνο για μη

επαγγελματική και μόνο για οικιακή χρήση.

Ο τύπος αερίου για τον οποίο έχει σχεδιαστεί η συσκευή καθορίζεται στην πινακίδα στοιχείων στην κάτω πλευρά του προϊόντος. Πριν από την εγκατάσταση βεβαιωθείτε ότι οι τοπικές συνθήκες διανομής (είδος του αερίου και πίεση του αερίου) και η προσαρμογή της συσκευής είναι συμβατές. Αυτή η συσκευή δεν συνδέεται σε συσκευή εκκένωσης προϊόντων καύσης. Θα εγκατασταθεί και θα συνδεθεί σύμφωνα με τους τρέχοντες κανονισμούς εγκατάστασης. Θα δοθεί ιδιαίτερη προσοχή στις σχετικές απαιτήσεις που αφορούν τον εξαερισμό. Οι συνθήκες προσαρμογής για αυτήν τη συσκευή αναγράφονται στην ετικέτα (ή στην πινακίδα στοιχείων). Δώστε ιδιαίτερη προσοχή στους κανονισμούς που εφαρμόζονται σχετικά με τον εξαερισμό. Μετά τη χρήση, απενεργοποιήστε την εστία χρησιμοποιώντας τα χειριστήρια ελέγχου. Αν η συσκευή διαθέτει καπάκι, βεβαιωθείτε ότι οι εστίες έχουν κρυώσει αρκετά προτού το κλείσετε.

Κίνδυνος ηλεκτροπληξίας από την εισαγωγή υγρού!

Η συσκευή περιλαμβάνει ηλεκτρικά εξαρτήματα.

Βεβαιωθείτε ότι δεν εισέρχεται υγρό στο εσωτερικό της συσκευής. Μην χρησιμοποιείτε ατμό ή νερό για να καθαρίσετε τη συσκευή. Αν οι φλόγες του καυστήρα σβήσουν κατά λάθος, απενεργοποιήστε το χειριστήριο του καυστήρα και προσπαθήστε να ανάψετε ξανά τον καυστήρα για τουλάχιστον 1 λεπτό. Η συσκευή δεν πρέπει να λειτουργεί για περισσότερα από 15 δευτερόλεπτα. Αν μετά από 15 δευτερόλεπτα ο καυστήρας δεν έχει ανάψει, διακόψτε τη λειτουργία της συσκευής και ανοίξτε την πόρτα του θαλάμου ή/και περιμένετε τουλάχιστον 1 λεπτό πριν προσπαθήσετε ξανά να ανάψετε τον καυστήρα. Βεβαιωθείτε ότι η συσκευή έχει εγκατασταθεί με τρόπο ώστε να επιτρέπει την αποσύνδεση από την παροχή ρεύματος, με απόσταση ανοίγματος επαφής (3 mm) που εξασφαλίζει πλήρη αποσύνδεση σε συνθήκες υπέρτασης κατηγορίας III.

Βεβαιωθείτε ότι η συσκευή είναι συνδεδεμένη σε σύστημα γείωσης που συμμορφώνεται με τους ισχύοντες κανονισμούς.

ΠΡΟΣΟΧΗ: Η χρήση μιας

συσκευής αερίου για μαγείρεμα παράγει θερμότητα, υγρασία και προϊόντα καύσης στο χώρο όπου εγκαθίσταται.

Βεβαιωθείτε ότι η κουζίνα εξαερίζεται καλά, ειδικά κατά τη χρήση της συσκευής. Διατηρείτε τα ανοίγματα φυσικού εξαερισμού ανοικτά ή εγκαταστήστε μια συσκευή μηχανικού εξαερισμού (μηχανικός απορροφητήρας). Μην χρησιμοποιείτε τη συσκευή με εξωτερικό χρονοδιακόπτη ή εξωτερικό σύστημα τηλεχειρισμού.

ΠΡΟΣΟΧΗ:

Η διαδικασία μαγειρέματος πρέπει να επιτηρείται. Μια βραχυπρόθεσμη διαδικασία μαγειρέματος πρέπει να επιτηρείται διαλείποντα.

Μην χρησιμοποιείτε συστήματα ή ραουτικά μηχανήματα υγρών καθαρισμού.

Μην χρησιμοποιείτε σφουγγαράκια για τρίψιμο, ατσαλόσυρμα, υποχλωριώδες

ή άλλα προϊόντα που θα μπορούσαν να γρατζουνίσουν ή να βλάψουν την επιφάνεια.

Μην χρησιμοποιείτε αιχμηρά αντικείμενα, καθώς θα μπορούσαν να προκαλέσουν ζημία στη σφράγιση ανάμεσα στο γείσο και τον πάγκο της κουζίνας. Βεβαιωθείτε ότι οι ζώνες εξόδου αερίου είναι εντελώς καθαρές. Οι οδηγίες που περιέχονται στο παρόν εγχειρίδιο ισχύουν μόνο αν στη συσκευή υπάρχουν τα αρχικά της χώρας. Αν τα αρχικά δεν υπάρχουν στη συσκευή, πρέπει να ανατρέξετε στις τεχνικές οδηγίες που θα περιέχουν τις απαραίτητες συμβουλές σχετικά με την τροποποίηση της συσκευής για τις συνθήκες χρήσης στη χώρα.

Κίνδυνος πυρκαγιάς!

Μην αφήνετε αντικείμενα στις επιφάνειες μαγειρέματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Ανεπίβλεπτο ή αυτόματο μαγείρεμα σε εστία με λίπος ή λάδι μπορεί να γίνει επικίνδυνο και να προκαλέσει πυρκαγιά. Το καυτό λάδι αναφλέγεται εύκολα.

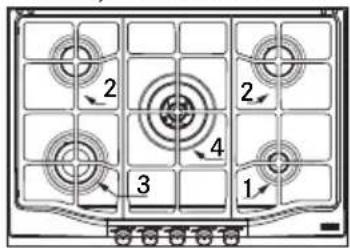

ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

FHTL/FCH 604 3G TC

FHTL/FCH 604 4G

FHTL/FCH 7554GTC

Θεη	Eotia	Ovopαστική G20	Ioχύς εγχύς G20 20 mbar	Aκροφύσια Ioχύς G30	Ovopαστική G31	Aκροφύσια εγχύς G30 / G31 28-30/37 mbar	Ovopαστική Ioχύς (kW)	Μειμενη Ioχύς (kW)
4	TC	0,362	141	277	277	98	3,8	2,10
3	R	0,286	125	218	218	85	3	1,10
2	SR	0,167	97	127	127	66	1,75	0,70
1	AUX	0,095	78	73	73	50	1	0,55
Πεοη (mbar)	ελάχ.	17		20	25
	ovou.	20		28-30	37
	μέγ.	25		35	45
Túroς αερίου	G20 φιαίκό αέρίο				LPG G30 Boutávio G31 Προύνιo		kat. II 2H3+

Movélo	αρ.	αρ.	αρ.	αρ.	Πηγι	Συνλικι	Συνλικι	Aερας	Συνλικι	Kαθαρο-	Tααη/
	AUX	SR	R	TC	καυστηρων	θερμότητας	Ονμαστικι	απαραίπητος	συμαστικι	μεικό	auννοτητα
						ιαχύς G20 (m3/h)	ιαχύς G30 (g/h)	για καύση (m3/h)	ιαχύς εγκατεστη- μενου αερίου (kW)	βάρος (kg)	παροχής οιχύος
FCH 604 3G TC	1	2	1	4	AΕPIO	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz
FCH 755 4G TC	1	2	1	5	AΕPIO	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz
FHTL 604 3G TC	1	2	1	4	AΕPIO	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz
FHTL/FCH 604 4G	1	2	1	4	AΕPIO	0,715	545	15	7,5	6,1-11,5	220-240 V, 50/60 Hz
FHTL 755 4G TC	1	2	1	5	AΕPIO	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz

TC = Τριπλή κρόνα SR-μι-γρήγορο R = Γρήγορο AUX=Βοηθητικό

ΕΓΚΑΤΑΣΤΑΣΗ

Η εγκατάσταση και η ηλεκτρική σύνδεση/σύνδεση αερίου πρέπει να πραγματοποιούνται μόνο από

εξειδικευμένο προσωπικό. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τραυματισμούς ή ζημιές που προκλήθηκαν λόγω μη συμμόρφωσης με αυτές τις διατάξεις. Η σύνδεση με την παροχή αερίου πρέπει να συμμορφώνεται με τους κανονισμούς του ισχύοντος δικαίου κατά την εγκατάσταση.

Βεβαιωθείτε ότι η συσκευή συνδέεται άμεσα στην κεντρική παροχή. Βεβαιωθείτε ότι δεν χρησιμοποιούνται προσαρμογείς, πολύπριζα και καλώδια προέκτασης για τη σύνδεση της συσκευής.

Ρυθμίσεις επίπλων έντοιχου

Το παρόν εγχειρίδιο αφορά εντοιχιζόμενες εστίες αερίου κατηγορίας 3 και τύπου Υ για τα ηλεκτρικά μέρη.

Ο θάλαμος αερίου δεν πρέπει να έρχεται σε επαφή με τα πλαίσια οικιακής συσκευής ή άλλου τύπου φούρνου κάτω από αυτόν.

Για εντοιχιζόμενες συσκευές, τα εξαρτήματα (πλαστικά και ξύλινα μέρη) πρέπει να συναρμολογούνται με θερμοανθεκτικές κόλλες (ελάχ. 100°C): ακατάλληλα υλικά και ακατάλληλες κόλλες μπορούν να προκαλέσουν αποκόλληση ή παραμόρφωση.

Ο εξαερισμός των δωματίων πρέπει να γίνεται σε συμμόρφωση με τους τοπικούς κανονισμούς.

Το υλικό της κουζίνας πρέπει να εξασφαλίζει τον απαραίτητο χώρο για την ηλεκτρική σύνδεση της συσκευής.

ΣΗΜΑΝΤΙΚΟ: Οι συγκεκριμένες συσκευές είναι τύπου Υ για προστασία έναντι κινδύνου πυρκαγιάς. Η ελάχιστη απόσταση του άκρου της συσκευής είναι 150 mm από τον πλευρικό τοίχο, 50 mm από τον πίσω τοίχο και 700 mm από το ντουλάπι πάνω από αυτό. Η συσκευή συνιστάται να εντοιχίζεται σε φράγμα κουζίνας πάχους 40 mm. Σε περίπτωση διαφορετικών διατάξεων, οι απαραίτητες τροποποιήσεις πρέπει να πραγματοποιηθούν από τον τεχνικό.

Σημείωση: Εάν τοποθετηθεί απορροφητήρας πάνω από την εστία, για την απόσταση που πρέπει να τηρηθεί, ανατρέξτε στις οδηγίες συναρμολόγησης του απορροφητήρα.

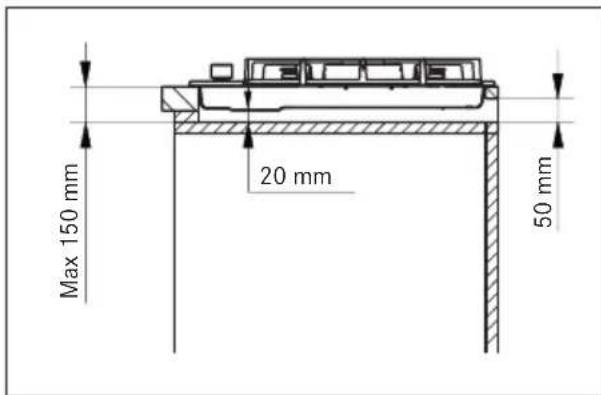

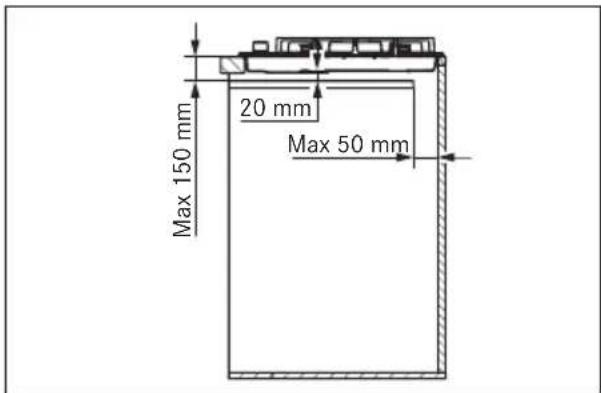

ΕΛΑΧΙΣΤΕΣ ΑΠΟΣΤΑΣΕΙΣ (MM)

A=590/750 B=50

C=400 D=700

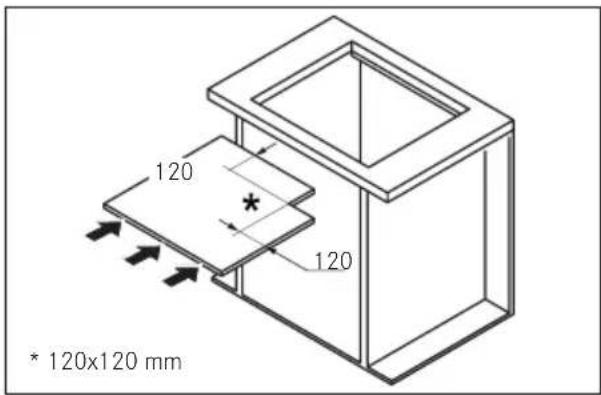

Αν η συσκευή δεν είναι τοποθετημένη πάνω από έναν φούρνο: τοποθετήστε διαχωριστικό.

Απαιτήσεις εγκατάστασης

Η συσκευή στερεώνεται στο ντουλάπι με τα παρεχόμενα άγκιστρα και βίδες.

Μετά την εγκατάσταση της συσκευής, βεβαιωθείτε ότι υπάρχει ελεύθερος χώρος στα στοιχεία στήριξης πριν τη σύνδεση. Προετοιμάστε το άνοιγμα στον πάγκο της κουζίνας σύμφωνα με τις διαστάσεις που υποδεικνύονται. Βεβαιωθείτε ότι οι διαστάσεις είναι οι σωστές.

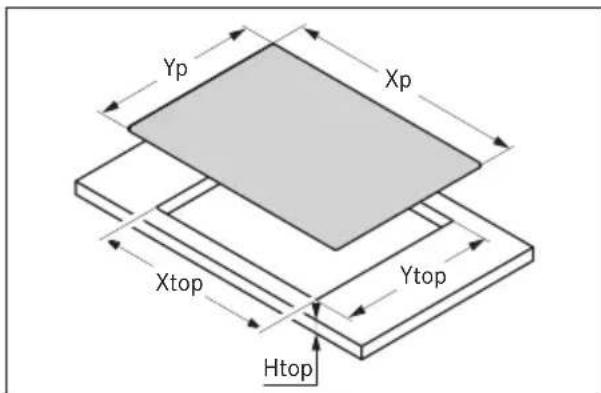

Movτελo xp mm	yp mm	xtop mm	ytop mm	htop mm
FCH 604 3G TC	590	510	550	480
FCH 755 4G TC	750	510	550	480
FHTL 604 3G TC	590	510	550	480
FHTL/FCH 604 4G	590	510	550	480
FHTL 755 4G TC	750	510	550	480

Αφαιρέστε την προστατευτική μεμβράνη γύρω από το άνοιγμα και τοποθετήστε την εστία. Στερεώστε τη συσκευή με τις βίδες και τα άγκιστρα. Αφαιρέστε τυχόν περίσσια προστατευτικής μεμβράνης.

Σύνδεση με την παροχή αερίου

Συνδέστε τη συσκευή με την παροχή αερίου σύμφωνα με τους ισχύοντες κανονισμούς. Μόνο αφού έχετε βεβαιωθεί ότι είναι κατάλληλη για τον συγκεκριμένο τύπο αερίου. Διαφορετικά, κάντε τις ενέργειες που περιγράφονται στην παράγραφο «Αντικατάσταση». Για υγραέριο, χρησιμοποιήστε ρυθμιστές πίεσης σύμφωνα με τους ισχύοντες κανονισμούς.

Η σύνδεση με την παροχή αερίου μπορεί να γίνει με δύο τρόπους:

Α. Συνδέστε την εστία αερίου χρησιμοποιώντας άκαμπτο χάλκινο σωλήνα διαμέτρου 12 mm (3). Για να διασφαλίσετε καλή στεγανοποίηση, χρησιμοποιήστε το ελαστομερές μονωτικό που έρχεται ως αξεσουάρ (1). Β. Συνδέστε την εστία χρησιμοποιώντας εύκαμπτο χαλύβδινο σωλήνα σύνδεσης επίπεδης επιφάνειας (2). Επίσης σε αυτή την περίπτωση, για να διασφαλίσετε καλή στεγανοποίηση, χρησιμοποιήστε το μονωτικό που παρέχεται ως αξεσουάρ (1). Το μέγιστο μήκος του εύκαμπτου σωλήνα είναι 2 μέτρα.

ΣΗΜΑΝΤΙΚΟ: Εάν χρησιμοποιηθεί εύκαμπτος σωλήνας από ανοξείδωτο χάλυβα, πρέπει να τοποθετηθεί έτσι ώστε να μην έρχεται σε επαφή με τα κινούμενα μέρη. Πρέπει να διέρχεται από σημεία όπου δεν υπάρχουν εμπόδια και όπου είναι δυνατόν να ελεγχθεί σε όλο του το μήκος.

Μετά τη σύνδεση της παροχής αερίου, ανατρέξτε στις οδηγίες και τους κανονισμούς για την ασφάλεια και την προστασία του περιβάλλοντος. Αφού πραγματοποιήσετε τη σύνδεση, χρησιμοποιήστε σαπουνόνερο για να ελέγξετε για διαρροές.

Για το Ηνωμένο Βασίλειο, τη Βόρεια Ιρλανδία και τη Δημοκρατία της Ιρλανδίας.

Ηλεκτρική σύνδεση

Η εστία μαγειρέματος της FRANKE πρέπει να συνδεθεί σε καλώδιο τροφοδοσίας ρεύματος 3 αγωγών με τα εξής μέρη ακροδεκτών.

Επιβεβαιώστε τα ακόλουθα:

Ότι τα χαρακτηριστικά της ηλεκτρικής εγκατάστασης του οπίου σας (τάση, μέγιστη ισχύς και ρεύμα) είναι συμβατά με εκείνα της εστίας FRANKE που διαθέτετε. Το βύσμα και η πρίζα είναι εύκολα προσβάσιμα και τοποθετημένα έτσι ώστε κανένα επικίνδυνο τμήμα τους να μην είναι προσβάσιμο όταν εισάγετε ή αφαιρείτε την πρίζα.

Χρησιμοποιείται καλώδιο τύπου 3x0,75 mm² H05RR-F για εστίες που συμμορφώνονται με την κατηγορία τροφοδοσίας ρεύματος. - Δεν έχουν συνδεθεί στην πρίζα οικιακές συσκευές δύο συσκευών. - Τηρούνται οι πολικότητες των ελεύθερων ακροδεκτών (Μπλε = Ουδέτερος = (1) / Κίτρινο και Πράσινο = Γείωση = (2) / Καφέ = Φάση = (3)).

Προσαρμογή σε διαφορετικούς τύπους αερίου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αυτή η εργασία πρέπει να εκτελείται από εξειδικευμένο τεχνικό

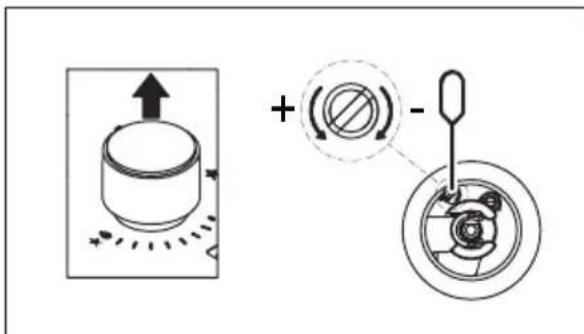

Προσαρμογή ελάχιστης λειτουργίας

Αφήστε το χειριστήριο. Προσαρμόστε τη βίδα ρύθμισης περιστρέφοντάς τη δεξιά για υψηλή παροχή αερίου και αριστερά για χαμηλή. Το κάτω μέρος της συσκευής πρέπει να είναι προσβάσιμο.

Αντικατάσταση ακροφυσίων έγχυσης

Τα μπεκ δεν παρέχονται, πρέπει να ζητηθούν από την υπηρεσία εξυπηρέτησης πελατών.

ΣΗΜΑΝΤΙΚΟ: Όλες οι συσκευές είναι εργοστασιακά κατασκευασμένες για φυσικό αέριο (G20). Αν πρόκειται να χρησιμοποιηθεί διαφορετικός τύπος αερίου, αντικαταστήστε τα ακροφύσια έγχυσης με τον εξής τρόπο:

• Αφαιρέστε τις σχάρες, τα καπάκια και τους διακορπιστές φλόγας.

- Βγάλτε τα ακροφύσια έγχυσης και αντικαταστήστε τα με τα παρεχόμενα και κατάλληλα για την προκή αερίου, διαφοροποιώντας τα σημάδια αντίστοιχα με εκείνα του πίνακα. - Επανατοποθετήστε τους διακορπιστές φλόγας, τα καπάκια και τις σχάρες. Μη εστίες αυτές δεν απαιτούν προσαρμογή αέρα.

Για να έχετε πρόσβαση στο τμήμα που περιέχει τα λειτουργικά μέρη, ακολουθήστε την εξής διαδικασία:

-Αφαιρέστε τα καπάκια, τα κανάλια και τους διακόπτες φλόγας. -Αφαιρέστε τους επιλογείς, τραβώντας τους από τους πείρους τους. -Αφαιρέστε τις βίδες που στερεώνουν τις εστίες στο σώμα. -Ανασηκώστε την εστία.

ΣΗΜΑΝΤΙΚΟ: Κατά τη μετατροπή της συσκευής σε υγραέριο ή φυσικό αέριο, τοποθετήστε το ακροφύσιο (παρέχεται ως εξάρτημα) στον ειδικό χώρο στην πινακίδα τύπου. Για λειτουργία με υγραέριο (G30 ή G31), η βίδα προσαρμογής για ελάχιστη ροή πρέπει να βιδώνεται πλήρως μέχρι κάτω. Οι παρούσες συσκευές προορίζονται για την κατηγορία II 2H3+.

ΠΡΟΟΡΙΖΟΜΕΝΗ ΧΡΗΣΗ

ΠΡΟΣΟΧΗ: Αυτή η συσκευή προορίζεται αποκλειστικά για μαγείρεμα. Δεν πρέπει να χρησιμοποιείται για άλλους σκοπούς, όπως για θέρμανση χώρου.

Μην τραβάτε τη συσκευή ή το καλώδιο τροφοδοσίας ρεύματος για να τη βγάλετε από την πρίζα. Κλείστε τη στρόφιγγα παροχής αερίου όταν η εστία δεν χρησιμοποιείται.

Κίνδυνος γκαζιού!

Μην αγγίζετε τις σχάρες των εστιών κατά τη λειτουργία. Μην αγγίζετε τη συσκευή με υγρά μέρη του σώματος.

ΑΝΑΜΜΑ ΕΣΤΙΩΝ

Η εστία ανάβει με τη βοήθεια των επιλογέων ελέγχου. Για να ανάψετε τις εστίες, ακολουθήστε τις παρακάτω οδηγίες:

Πιέστε και γυρίστε τον επιλογέα στην ένδειξη μέγιστης φλόγας και ανάψτε την.

• 3-4 δευτερόλεπτα, ώστε να επιτρέψετε στις εστίες να προθερμανθούν το αέριο που δεν περιμένει από την εστία και στο θερμοστοιχείο να ανάψει.
• Έπειτα, απελευθερώστε τον επιλογέα και, στρίβοντάς τον αριστερόστροφα, προσαρμόστε τη φλόγα ανάλογα με τις απαιτήσεις. Αν η φλόγα δεν παραμένει αναμμένη, επαναλάβετε τη διαδικασία από το βήμα 1.

Εικόνα 210

Λειτουργία

0

Αντεπύργωση

ΕΞΑΙΡΕΣΗ

Ανάφλεξη και σβήσιμο

Συμβουλές για τον χρήστη

Η εστία είναι εξοπλισμένη με κουζίνα χρόνου: ονομασία χρόνου, όπως γράφονται οι ενδείξεις από τους καταλόγους και άλλα σκεύη είναι φυσιολογικά. Η ενδεικτική χρήση προκαλεί ακριβώς πιο χαρακτηριστικά ονομασία χρόνου. Σε αυτές τις περιπτώσεις, η συσκευή συνεχίζει να λειτουργεί άμεσα και δεν δικαιολογούνται παράπονα. Η ασφάλεια είναι πάντα εξασφαλισμένη.

Μην χρησιμοποιείτε τη συσκευή σε επιφάνεια στήριξης. Για να αποφύγετε την καταστροφή της συσκευής: Σε περίπτωση υπερθέρμανσης, απενεργοποιήστε τη συσκευή και αφήστε την να κρυώσει πλήρως. Μην τοποθετείτε ιδιαίτερα βάρη στη συσκευή. Σε καμία περίπτωση μην χρησιμοποιείτε θερμοκρασία χρησιμοποιώντας κρύο νερό. Μην ανεβαίνετε επάνω στη συσκευή.

Η συσκευή κατασκευάζεται σύμφωνα με το σχετικό ισχύον πρότυπο ασφαλείας και τις απαιτήσεις ασφαλείας της οδηγίας για το φυσικό αέριο.

Αυτόματη βαλβίδα ασφαλείας

Οι προστατευτικές εστίες διαθέτουν διάταξη ασφαλείας που διακόπτει αυτόματα τη ροή αερίου, αν η φλόγα σβήσει από απώλεια ρεύματος, διαρροή σκεύους ή προσωρινή διακοπή της παροχής αερίου. Η συσκευή αυτή ενεργοποιείται περίπου 30 δευτερόλεπτα αφού σβήσει η φλόγα.

Χρήση εστίας

Για χαμηλότερη κατανάλωση αερίου και καλύτερη αποδοτικότητα, χρησιμοποιείτε σκεύη με κατάλληλη διάμετρο για κάθε εστία, βεβαιώνοντας ότι η φλόγα δεν ξεπερνά την επιφάνεια του σκεύους (συμμορφώνεστε με τον παρακάτω πίνακα).

Εστία αερίου

ελάχ-μεγ. 0

(προτεινόμενη)

Τρίψιμο κόβει 160-260 mm

Ταχύτητα 140 - 220 mm

Ήπια 140-200 mm

Βοηθητική 60-140 mm

Η χρήση κοπτικών μεγαλύτερης διαμέτρου από την ενδεδειγμένη μπορεί να προκαλέσει υπερθέρμανση στους επιλογείς και την επιφάνεια εργασίας, ενώ σε περιπτώσεις παρατεταμένης χρήσης κίνδυνος για το κάλυμμα (αν είναι από ανοξείδωτο ατσάλι). Η Franke δεν αποδέχεται καμία ευθύνη για ζημία που οφείλεται σε τέτοια χρήση (Εικ. 1).

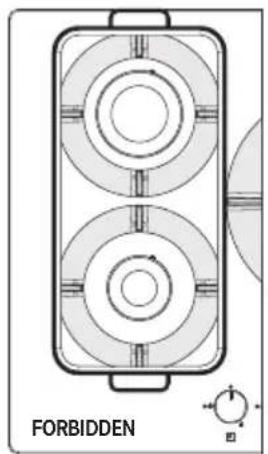

Μην τοποθετείτε το ίδιο σκεύος επάνω σε δύο εστίες (Εικ.1). Μην τοποθετείτε ένα μόνο σκεύος, όπως κατσαρόλα ή τηγάνι για ψάρι, επάνω σε δύο εστίες που λειτουργούν ταυτόχρονα (Εικ.1). Η εσφαλμένη χρήση των σκευών μπορεί να προκαλέσει ζημιά στην εστία: Μην τοποθετείτε τα σκεύη ανάποδα και μην τα σερβίρετε πάνω στην εστία. Αν χρησιμοποιούμε μικρά σκεύη ή σκεύη από χυτοσίδηρο, πριν από το μαγείρεμα και πλύνετε κατσαρόλες και τηγάνια, μην τα χρησιμοποιείτε για περισσότερο από 20 λεπτά, ο εσωτερικός χώρος διαρκεί για μεγάλο χρονικό διάστημα, ρυθμίστε την εστία στη χαμηλότερη θερμοκρασία. Δεν συνιστάται η χρήση διαχυτών θερμότητας, όπως εστίες ή σκεύη.

ΠΡΟΣΟΧΗ: Η χρήση συσκευών Τηγανιού πολυμών μπορεί να προκαλέσει ελαφρά προσωρινή παραμόρφωση της χαλυβδίνης επιφάνειας υλικού. Αυτό είναι φυσιολογικό και δεν επηρεάζει τη λειτουργία της συσκευής.

Εικ.1

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΦΡΟΝΤΙΔΑ

Κίνδυνος εγκαυμάτων!

Μην καταθέτετε και τα αεροπορικά κρυών. Μην χρησιμοποιείτε φακούς ή άλλα οπτικά όργανα.

Πριν πραγματοποιήσετε καθαρισμό ή συντήρηση: Αποσυνδέστε τη συσκευή.

Δείτε το κατάλογο των κοινών και των επιπλέον, τα λειτουργικά ή αισθητικά στοιχεία της εστίας δεν πρέπει να καταναλώνονται.

Καθαρισμός της συσκευής

Καθαρίστε τα εξαρτήματα από ατμούς και καπνούς μαγειρικών λιπών και υπολειμμάτων τροφών. Για να καθαιρέσετε τα υπολείμματα, χρησιμοποιήστε ένα πανάκι ή σφουγγάρι με νερό. Συστήνουμε να χρησιμοποιείτε προστατευτικά γάντια καθαρισμού. Απαιτείται τακτικός έλεγχος των εξαρτημάτων για σημάδια φθοράς ή απόφραξης. Πριν από οποιαδήποτε εργασία καθαρισμού, να αποσυνδέετε πάντα τη συσκευή από την παροχή ρεύματος. Χρησιμοποιήστε το προϊόν καθαρισμού για να καθαρίσετε τις σχάρες, τα κανάλια και τους διακόπτες των εστιών, βεβαιώνοντας ότι τα σκουπίζετε προσεκτικά. Μην τα βάζετε σε πλυντήριο πιάτων. Βεβαιωθείτε ότι οι σχάρες εισόδου αέρα είναι εντελώς καθαρές. Το φιλτροκάρβουνο των εστιών με τον καιρό μπορεί να αλλάξει το χρώμα του λόγω της θερμότητας.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΝΙΣΧΥΣΗ

Πριν από τις εργασίες συντήρησης αποσυνδέστε τη συσκευή από την παροχή ρεύματος. Σε περίπτωση οποιουδήποτε προβλήματος λειτουργίας, επικοινωνήστε με εξουσιοδοτημένα κέντρα εξυπηρέτησης της Franke.

Βεβαιωθείτε ότι η συντήρηση των ηλεκτρικών εξαρτημάτων πραγματοποιείται μόνο από τον κατασκευαστή ή το τμήμα τεχνικής εξυπηρέτησης πελατών. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά. Βεβαιωθείτε ότι τα φθαρμένα καλώδια αντικαθίστανται μόνο από τον κατασκευαστή ή το τμήμα τεχνικής εξυπηρέτησης πελατών.

Όταν επικοινωνείτε με το τμήμα τεχνικής εξυπηρέτησης πελατών, παρακαλούμε να έχετε τις ακόλουθες πληροφορίες: -μοντέλο προϊόντος -αριθμός σειράς (Art./Cod.) -σειριακός αριθμός (S.N.)

Αυτές οι πληροφορίες αναγράφονται στην πινακίδα στοιχείων, στο βιβλιάριο ή κάτω από την εστία. Αν η εστία δεν λειτουργεί σωστά, πριν καλέσετε το κέντρο τεχνικής εξυπηρέτησης της Franke, ανατρέξτε στον οδηγό επίλυσης προβλημάτων για να προσδιορίσετε το πρόβλημα:

ΟΔΗΓΟΣ ΕΠΙΛΥΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ

Τύπος προβλήματος Ελέγξτε:

A	1	H napoxh aepiou n ηεκτριοι ρεματος ειλι αυοική
H εοία δεν avαβει, δεν	2	H στρόφιγα παρoxh σερiou δεν ειλι αυοική
παραμένει avαμενη n η	3	H επαναληρωιμη φίαλη του αερiou (υραερο) περίει αερio
Φλάγα δεν avαβει σταθερὰ	4	Ta αυογματa της εοτιας δεν εχουν φραξει
	5	To ακρο του βύσματος δεν ειλι βρόμικο
	6	Ολα τα μέρη του καυσηρα δεν εχουν τοῦθετηθει ωοτά
	7	Δεν unáρχουν ρεματa aερα κοντά στην εοτία
	8	Kατα to αναμα του καυσηρα, to κομιπδεν παθθηκε αρκετα ωοτεν ενεργοποιηδει τη διαταξη προσταίας (βλ. σελ. 89 „Προριζόμενη χρησα")
	9	Ta αυογματa της εοτιας δεν εχουν φραξει κοντά στο θερμοστοχείο
	10	H ριθμιση ελαχιοιτου αερiou δεν ειλι ωοτή
B	11	H κατω επιφάνεια του δοχειου δεν ειλι εντελώς επιπδη
Ta ακεύη (καταρόλες, τηγίανι, βρασηρες) δεν	12	To δοχειδεν ειλι κεντραριαμενο στον καυσηρα
ειναι σταθερὰ	13	Oι σχάρες δεν εχουν αντιμετατεθείην εχουν τοῦθετηθείι εοφαλμενα

Αν έπειτα από τους παραπάνω ελέγχους, το πρόβλημα παραμένει, επικοινωνήστε με το πλησιέστερο κέντρο τεχνικής εξυπηρέτησης της Franke.

ΑΝΑΚΥΚΛΩΣΗ

Συσκευασία

Όλα τα υλικά συσκευασίας [χαρτόνι, πλαστική μεμβράνη (PE) και πολυστυρένιο (EPS)] έχουν σημανθεί και πρέπει, αν είναι δυνατόν, να συλλέγονται για ανακύκλωση και να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

Αποσύνδεση

Αποσυνδέστε τη συσκευή από το δίκτυο. Σε περίπτωση οριστικής απόσυρσης, αυτή πρέπει να πραγματοποιηθεί από εξειδικευμένο ηλεκτρολόγο.

Απόρριψη

Το σύμβολο στο προϊόν ή στη συσκευασία υποδεικνύει ότι το προϊόν δεν πρέπει να απορρίπτεται στα οικιακά απορρίμματα.

Απορρίψτε τη συσκευή, η οποία πρέπει να απορριφθεί, σε ειδικό σημείο συλλογής απορριμμάτων για ηλεκτρικές και ηλεκτρονικές συσκευές.

Σύμφωνα με την Οδηγία 2012/19/ΕΕ σχετικά με τη μείωση των επικίνδυνων ουσιών που χρησιμοποιούνται σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό, και την απόρριψη αποβλήτων.

Η ενδεδειγμένη χωριστή συλλογή αχρήστων συσκευών για επακόλουθη ανακύκλωση, επεξεργασία και φιλική προς το περιβάλλον απόρριψη συμβάλλει στην αποφυγή ενός δυνητικά αρνητικού αντίκτυπου στο περιβάλλον και την υγεία, ενώ διευκολύνει την ανακύκλωση υλικών που χρησιμοποιούνται στην κατασκευή συσκευών.

ΕΞΥΠΗΡΕΤΗΣΗ ΠΕΛΑΤΩΝ

Ανατρέξτε στη διεύθυνση επικοινωνίας για τη χώρα σας στην τελευταία σελίδα ή στην ιστοσελίδα www.franke.com

ΠΕΡΙΕΧΟΜΕΝΑ

Οδηγίες χρήσης
