INSTRUKCJA OBSŁUGI Easymig 160 XL GYS

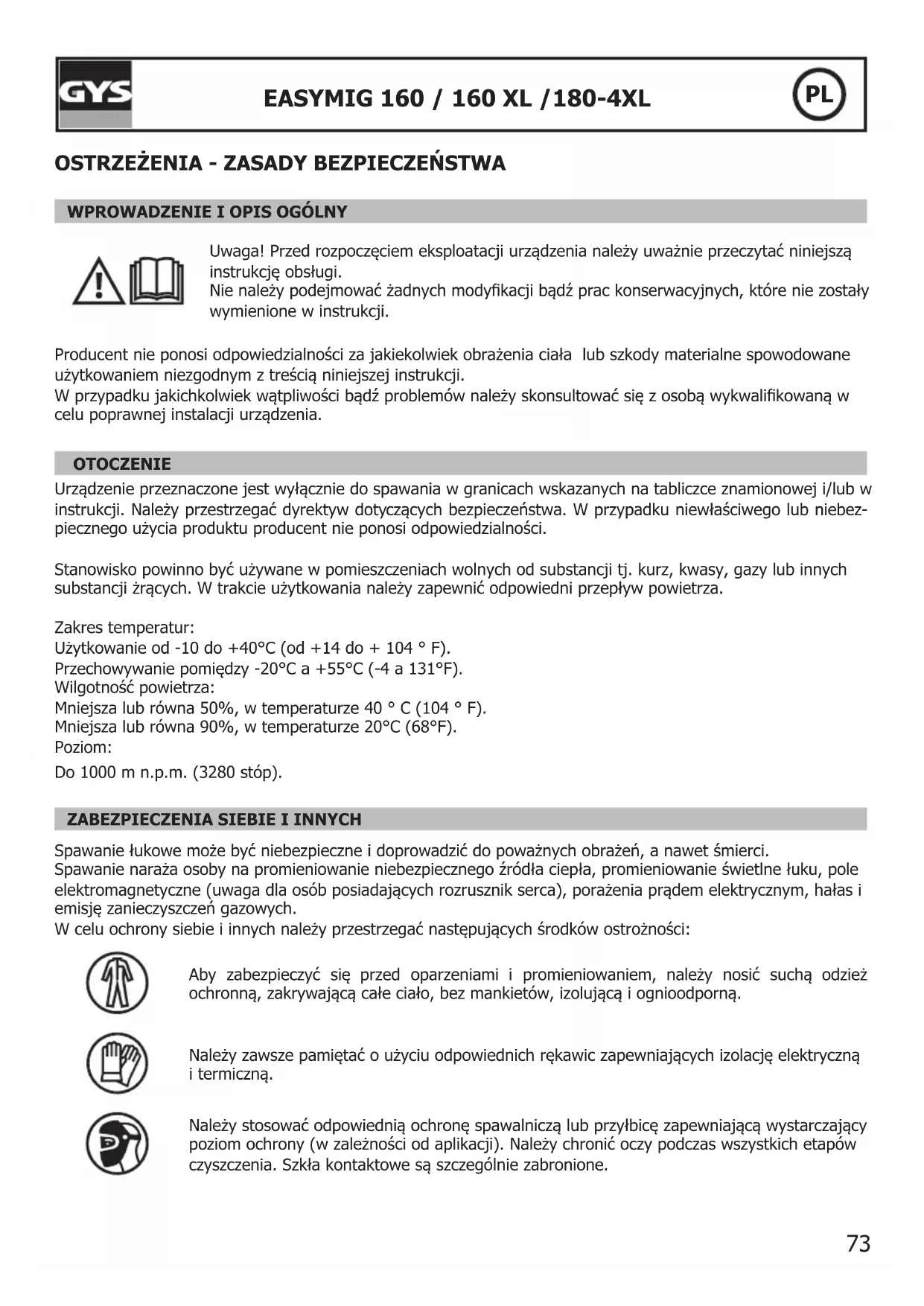

OSTRZEŻENIA - ZASADY BEZPIECZEŃSTWA

WPROWADZENIE I OPIS OGÓLNY

Uwaga! Przed rozpoczęciem eksploatacji urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi. Nie należy podejmować żadnych modykacji bądź prac konserwacyjnych, które nie zostały wymienione w instrukcji. Producent nie ponosi odpowiedzialności za jakiekolwiek obrażenia ciała lub szkody materialne spowodowane użytkowaniem niezgodnym z treścią niniejszej instrukcji. W przypadku jakichkolwiek wątpliwości bądź problemów należy skonsultować się z osobą wykwalikowaną w celu poprawnej instalacji urządzenia. OTOCZENIE Urządzenie przeznaczone jest wyłącznie do spawania w granicach wskazanych na tabliczce znamionowej i/lub w instrukcji. Należy przestrzegać dyrektyw dotyczących bezpieczeństwa. W przypadku niewłaściwego lub niebez- piecznego użycia produktu producent nie ponosi odpowiedzialności. Stanowisko powinno być używane w pomieszczeniach wolnych od substancji tj. kurz, kwasy, gazy lub innych substancji żrących. W trakcie użytkowania należy zapewnić odpowiedni przepływ powietrza. Zakres temperatur: Użytkowanie od -10 do +40°C (od +14 do + 104 ° F). Przechowywanie pomiędzy -20°C a +55°C (-4 a 131°F). Wilgotność powietrza: Mniejsza lub równa 50%, w temperaturze 40 ° C (104 ° F). Mniejsza lub równa 90%, w temperaturze 20°C (68°F). Poziom: Do 1000 m n.p.m. (3280 stóp).

ZABEZPIECZENIA SIEBIE I INNYCH

Spawanie łukowe może być niebezpieczne i doprowadzić do poważnych obrażeń, a nawet śmierci. Spawanie naraża osoby na promieniowanie niebezpiecznego źródła ciepła, promieniowanie świetlne łuku, pole elektromagnetyczne (uwaga dla osób posiadających rozrusznik serca), porażenia prądem elektrycznym, hałas i emisję zanieczyszczeń gazowych. W celu ochrony siebie i innych należy przestrzegać następujących środków ostrożności: Aby zabezpieczyć się przed oparzeniami i promieniowaniem, należy nosić suchą odzież ochronną, zakrywającą całe ciało, bez mankietów, izolującą i ognioodporną. Należy zawsze pamiętać o użyciu odpowiednich rękawic zapewniających izolację elektryczną i termiczną. Należy stosować odpowiednią ochronę spawalniczą lub przyłbicę zapewniającą wystarczający poziom ochrony (w zależności od aplikacji). Należy chronić oczy podczas wszystkich etapów czyszczenia. Szkła kontaktowe są szczególnie zabronione.EASYMIG 160 / 160 XL /180-4XL

Czasem konieczne jest ograniczenie obszaru za pomocą zasłon ognioodpornych, aby chronić obszar spawania przed promieniami łuku, rozpryskami i odpadami radioaktywnymi. Należy poinformować osoby znajdujące się w stree spawania, aby nie patrzyły ani na łuk spawalniczy, ani na spawane części oraz aby nosiły odpowiednią odzież ochronną. Należy używać słuchawek chroniących przed hałasem, jeśli proces spawania osiągnie poziom dźwięku powyżej limitu. Należy trzymać ręce, włosy i ubrania z daleka od części ruchomych (wentylatorów), rąk, włosów, ubrań. Gdy zasilanie spawania jest pod napięciem, nigdy nie należy zdejmować obudowy zabezpieczającej agregat. W razie wypadku, producent nie jest pociągnięty do odpowiedzialności. Części, które zostały przyspawane, są gorące i mogą spowodować poparzenia przy ich użyt- kowaniu. Aby przeprowadzić konserwację palnika, upewnij się, że wystygł on wystarczająco i odczekaj co najmniej 10 minut przed rozpoczęciem. Urządzenie chłodzące musi być włączone podczas używania palnika chłodzonego wodą, aby ciecz nie spowodowała poparzeń. Uwaga! Ważne jest, aby zabezpieczyć miejsce pracy przed jego opuszczeniem w celu ochrony ludzi i mienia.

OPARY SPAWALNICZE I GAZ

Dymy, gazy i pyły emitowane podczas spawania są niebezpieczne dla zdrowia. Należy zapewnić odpowiednią wentylację, wlot powietrza jest czasem konieczny. Maska ze świeżym powietrzem może być dobrym rozwiązaniem w przypadku; gdy wentylacja nie wystarcza. Należy sprawdzić, czy ssanie jest skuteczne poprzez kontrolę względem norm bezpieczeństwa. Uwaga! Spawanie w małym pomieszczeniu wymaga nadzoru z bezpiecznej odległości. Ponadto spawanie niektórych materiałów, takich jak ołów, kadm, cynk, rtęć lub beryl, może być szczególnie szkodliwe, należy więc odtłuścić części przed ich spawaniem. Butle należy przechowywać w otwartych lub dobrze wentylowanych pomieszczeniach. Muszą one być w pozycji pionowej i utrzymywane na wsporniku lub na wózku. Spawanie w pobliżu smarów lub farb jest zabronione.

RYZYKO POŻARU LUB WYBUCHU

Należy całkowicie chronić obszar spawania, materiały łatwopalne muszą być oddalone o minimum 11 metrów. Wyposażenie przeciwpożarowe musi znajdować się w pobliżu operacji spawalniczych. Należy uważać na rozpryski i iskry, nawet przez pęknięcia. Może to być źródłem ognia lub wybuchu. Osoby, materiały łatwopalne i pojemniki znajdujące się pod ciśnieniem należy trzymać w bezpiecznej odległości. Należy unikać spawania w zamkniętych pojemnikach lub rurach, a jeśli są otwarte, należy je opróżnić z wszelkich materiałów łatwopalnych lub wybuchowych (olej, paliwo, gaz...). Operacje szlifowania nie powinny być zwrócone w kierunku źródła prądu spawania czy też w kierunku materiałów łatwopalnych.EASYMIG 160 / 160 XL /180-4XL

Wyciekający gaz z butli może spowodować uduszenie w przypadku dużej koncentracji w obszarze spawania (dobrze wentylować pomieszczenie). Transport urządzenia musi być w pełni bezpieczny: zamknięte butle z gazem oraz zamknięte źródło zasilania spawalniczego. Muszą być one w pozycji pionowej i podtrzymywane na wsporniku, aby zmniejszyć ryzyko upadku. Należy zamknąć zawór butli pomiędzy dwoma użyciami. Należy zwrócić uwagę na zmiany temperatury i ekspozycję na słońce. Butla nie może być w kontakcie z płomieniami, łukiem elektrycznym, palnikiem, zaciskiem czy innymi źródłami ciepła lub pożaru. Należy utrzymać odpowiednią odległość od obwodów elektrycznych i spawania, dlatego nigdy nie spawać butli ciśnieniowej. Uwaga! Przy odkręcaniu zaworku butli, należy odchylić głowę znad zaworu i upewnić się, że stosowany gaz jest odpowiedni dla danego procesu spawania.

BEZPIECZEŃSTWO ELEKTRYCZNE

Używana sieć elektryczna zawsze musi mieć uziemienie. Należy używać zalecanego rozmiaru bezpiecznika oznaczonego na tablicy znamionowej. Porażenie prądem może być źródłem poważnego bezpośredniego lub pośredniego, a nawet śmiertelnego wypadku. Nigdy nie należy dotykać elementów będących pod napięciem wewnątrz lub na zewnątrz źródła zasilania (palniki, zaciski, kable, elektrody), ponieważ są one podłączone do obwodu spawania. Przed otwarciem źródła prądu spawania, należy je odłączyć od sieci i odczekać 2 minuty, aby wszystkie kondensatory były rozładowane. Nie dotykać w tym samym czasie palnika lub uchwytu elektrody i zacisku uziemienia. Jeżeli kable lub palnik są uszkodzone, należy pamiętać, że musi je wymieniać osoba wykwalikowana. Przekrój kabla należy dobrać odpowiednio do zastosowania. Zawsze używaj suchej, dobrej jakości odzieży, aby odizolować się od obwodu spawalniczego. Należy nosić obuwie ochronne we wszystkich miejscach pracy. KLASYFIKACJA KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ MATERIAŁÓW EMC Ten materiał klasy A nie jest przeznaczony do użytku na terenie mieszkalnym, ponieważ dostarczana tam publiczna energia elektryczna jest niskonapięciowa. W tych miejscach mogą występować potencjalne trudności w zapewnieniu kompatybilności elektromagnetycznej, ze względu na zaburzenia przewodzenia, a także emitowane częstotliwości radiowe. Sprzęt ten nie spełnia wymogów normy IEC 61000-3-12 i jest przeznaczony do podłączania do prywatnych sieci niskiego napięcia podłączonych do publicznej sieci energetycznej tylko na poziomie średniego i wysokiego napięcia. W przypadku podłączenia do sieci publicznej zasilania o niskim napięciu odpowiedzialnością instalatora lub użytkownikajest upewnienie się, że urządzenie może zostać podłączone. W tym celu, należy skontaktować się z operatorem sieci dystrybucyjnej. Pod warunkiem, że impedancja publicznej sieci zasilającej niskiego napięcia we wspólnym punkcie sprzężenia jest mniejsza niż Zmax = 0,41 Ohm, to urządzenie jest zgodne z IEC 61000-3-11 i może być podłączone do publicznej sieci zasilającej niskiego napięcia. Do obowiązków osoby instalującej lub użytkownika urządzenia należy zapewnienie, w razie potrzeby poprzez konsultacje z operatorem systemu dystrybucyjnego, że impedancja sieci mieści się w granicach ograniczeń impedancji.EASYMIG 160 / 160 XL /180-4XL

EMISJE ELEKTROMAGNETYCZNE Prąd elektryczny przechodzący przez jakikolwiek przewodnik wytwarza zlokalizowane pola elektryczne i magnetyczne (EMF). Prąd spawania wytwarza pole elektromagnetyczne wokół obwodu spawalniczego i sprzętu do spawania. Pola elektromagnetyczne EMF mogą zakłócać działanie niektórych implantów medycznych, takich jak rozruszniki serca. Dla osób z implantami medycznymi muszą zostać podjęte środki ochronne. Na przykład, ograniczenia dostępu dla osób przechodzących lub indywidualna ocena ryzyka dla spawaczy. Spawacze powinni postępować zgodnie z poniższymi instrukcjami, aby zminimalizować ekspozycję na działanie pól elektromagnetycznych z obwodu spawania:

• ułożyć kable spawalnicze razem – w miarę możliwości zamocować je za pomocą zacisku;

• ustawić się (tułów i głowę) jak najdalej od obwodu zgrzewania;

• nigdy nie owijać przewodów spawalniczych wokół ciała;

• nie umieszczać ciała pomiędzy kablami spawalniczymi. Trzymać oba kable po jednej stronie ciała;

• podłączyć zacisk uziemiający jak najbliżej spawanego obszaru;

• nie pracować zbyt blisko, nie pochylać się i nie opierać się o spawarkę;

• nie spawać podczas transportu spawarki lub podajnika drutu. Zaleca się, aby osoby noszące rozruszniki serca skonsultowały się z lekarzem przed rozpoczęciem użytkowania spawarki. Narażenia na działania pól elektromagnetycznych podczas spawania mogą mieć inne skutki, konsekwencje zdrowotne, które nie są jeszcze znane. ZALECENIA DO OCENY INSTALACJI I POWIERZCHNI DO SPAWANIA Informacje ogólne Użytkownik jest odpowiedzialny za instalację i użytkowanie sprzętu do spawania łukowego zgodnie z instrukcją producenta. W przypadku wykrycia zakłóceń elektromagnetycznych rolą użytkownika sprzętu do spawania łukowego jest rozwiązanie sytuacji z pomocą techniczną producenta. W niektórych przypadkach to działanie zapobiegawcze może sprowadzać się do czegoś tak prostego, jak uziemienie obwodu spawania. W innych przypadkach może być konieczne skonstruowanie osłony elektromagnetycznej wokół źródła prądu spawania i całego elementu z zamocowaniem ltrów wejściowych. We wszystkich przypadkach, zaburzenia elektromagnetyczne muszą być zminimalizowane, aż przestaną być kłopotliwe. Ocena obszaru spawania Przed zainstalowaniem sprzętu do spawania łukowego, użytkownik powinien ocenić potencjalne problemy elektromagnetyczne w otaczającym go obszarze. Należy wziąć pod uwagę następujące elementy: a) obecność (powyżej, poniżej i obok spawarki łukowej) innych kabli energetycznych, sterowania i telefonicznych; b) nadajniki i odbiorniki telewizyjne; c) komputery i inny sprzęt; d) urządzenia krytyczne dla bezpieczeństwa, takie jak zabezpieczenia maszyn przemysłowych; e) zdrowie i bezpieczeństwo osób przebywających w danym obszarze, takich jak osoby z kardiostymulatorami lub aparatami słuchowymi; f) aparatura do kalibracji i pomiarów; g) odizolowanie innych urządzeń, które znajdują się na tym samym obszarze. Operator musi upewnić się, że urządzenia i sprzęt używane na tym samym obszarze są ze sobą kompatybilne. Może to wiązać się z dodatkowymi środkami ostrożności; h) pora dnia podczas spawania lub wykonywania innych wymaganych czynności. Należy wziąć pod uwagę wielkość strefy otoczenia, zależną od struktury budynku i innych prac, które mają sięEASYMIG 160 / 160 XL /180-4XL

tam odbywać. Ta strefa otoczenia może wykraczać poza granice instalacji. Ocena obszaru spawania Oprócz oceny obszaru spawalniczego ocena systemów spawania łukowego może być wykorzystana do identykacji i rozwiązania różnych przypadków zakłóceń. Wskazane jest, żeby ocena emisji obejmowała pomiary na miejscu, jak określono w artykule 10 CISPR 11. Pomiary na miejscu mogą również pomóc potwierdzić skuteczność środków ograniczających. ZALECENIA DOTYCZĄCE METOD REDUKCJI EMISJI ELEKTROMAGNETYCZNEJ a. Publiczna sieć zasilania: Wskazane jest podłączenie urządzeń spawalniczych do publicznej sieci zasilania zgodnie z zaleceniami producenta. W przypadku występowania zakłóceń może być konieczne podjęcie dodatkowych środków zapobiegawczych, takich jak ltrowanie publicznej sieci zasilania. Wskazane jest przewidzieć osłonę kabla zasilającego w przewodzie zainstalowanym na stałe, która będzie z metalu lub innego odpowiednika materiału do spawania łukowego. Powinno się również zapewnić ciągłość elektryczną osłony na całej jej długości. Należy również połączyć osłonę ze źródłem prądu spawania w celu zapewnienia dobrego połączenia elektrycznego pomiędzy przewodem i obudową źródła prądu spawania. b. Konserwacja urządzeń do spawania łukowego: Sprzęt do spawania łukowego wymaga rutynowej konserwacji wedle zaleceń producenta. Wskazane jest, aby wszystkie wejścia, drzwiczki serwisowe i pokrywy były zamknięte i prawidłowo zablokowane, gdy urządzenie do spawania łukowego jest włączone. Wskazane jest, aby sprzęt do spawania łukowego nie był w żaden sposób modykowany z wyjątkiem zmian i ustawień opisanych w instrukcji obsługi producenta. W szczególności wskazane jest, aby urządzenie rozruchowe dozujące i stabilizujące łuk było regulowane i konserwowane zgodnie z zaleceniami producenta. c. Kable spawalnicze: Kable te powinny być jak najkrótsze, umieszczone jak najbliżej siebie i blisko ziemi lub całkowicie na podłodze. d. Uziemienie ekwipotencjalne: Należy rozważyć połączenie wszystkich przedmiotów metalowych w pobliżu. Jednakże metalowe przedmioty podłączone do przedmiotu obrabianego zwiększają ryzyko porażenia elektrycznego, jeśli operator dotknie zarówno tych metalowych elementów, jak i elektrody. Wymagane jest odizolowanie operatora od takich metalowych przedmiotów. e. Uziemienie spawanego elementu: Jeżeli dana część nie jest uziemiona – ze względów bezpieczeństwa elektrycznego lub ze względu najej rozmiar i położenie (co ma miejsce w przypadku kadłubów statków lub metalowych konstrukcji budowlanych) – uziemienie części może w niektórych przypadkach, ale nie w sposób systematyczny, obniżyć emisję. Zaleca się unikanie uziemienia części, które mogłoby zwiększyć ryzyko obrażeń u użytkowników lub uszkodzenia innego sprzętu elektrycznego. W razie potrzeby, połączenie doziemne spawanej części powinno być wykonane bezpośrednio, ale w niektórych krajach, gdzie to bezpośrednie połączenie nie jest dozwolone, połączenie powinno być wykonane z użyciem odpowiedniego kondensatora i dobrane zgodnie z krajowymi przepisami. Należy unikać uziemiania części, które mogłyby zwiększyć ryzyko zranienia użytkownika lub uszkodzenia innych urządzeń elektrycznych. Jeśli to konieczne, właściwe jest połączenie spawanej części bezpośrednio z uziemieniem, ale w niektórych krajach to połączenie jest zabronione. W razie konieczności wykonać połączenie uziemiające za pośrednictwem odpowiednich kondensatorów zgodnych z przepisami krajowymi. f. Ochrona i ekranowanie: Ochrona i selektywne ekranowanie kabli, i urządzeń w okolicy może łagodzić problemy zakłóceń. Ochrona całego obszaru spawania może być przewidziana do specjalnych zastosowań. TRANSPORT I PRZENOSZENIE ŹRÓDŁA PRĄDU SPAWANIA Źródło prądu spawania jest wyposażone w górny(e) uchwyt(y) do przenoszenia ręcznego. Nie należy lekceważyć jego wagi. Uchwyt(y) nie jest (są) uważany(e) za element służący do zawieszania.EASYMIG 160 / 160 XL /180-4XL

Nie wolno używać kabli ani palników do przemieszczania źródła prądu spawalniczego. Musi ono być przemieszczane w pozycji pionowej. Nie należy umieszczać źródła zasilania nad osobami lub przedmiotami. Nigdy nie podnosić jednocześnie butli z gazem i źródła zasilania. Ich standardy transportowania są różne. Zaleca się usunięcie szpulki drutu przed podniesieniem lub transportem źródła prądu spawania. Prądy błądzące podczas spawania mogą zniszczyć przewody uziemiające, uszkodzić sprzęt i urządzenia elektryczne oraz spowodować nagrzewanie się elementów, co może doprowadzić do pożaru.

• Wszystkie połączenia spawalnicze muszą być solidnie połączone, należy je kontrolować regularnie!

• Upewnij się, że mocowanie części jest solidne i nie posiada problemów elektrycznych!

• Zamocować lub zawiesić wszystkie części przewodzące prąd elektryczny źródła spawania, takie jak rama, wózek i systemy podnoszące tak, aby były izolowane!

• Nie umieszczać innych urządzeń, takich jak wiertarki, urządzenia szlierskie, itp. na źródle spawalniczym, wózku lub systemach podnoszących, chyba że są one izolowane!

• Nieużywane palniki spawalnicze lub uchwyty elektrod należy zawsze odkładać na izolowaną powierzchnię!

INSTALACJA MATERIAŁU

• Umieścić źródło prądu spawania na podłodze, której maksymalne nachylenie wynosi 10 °.

• Zapewnić wystarczającą strefę do chłodzenia źródła prądu spawania i do łatwego dostępu do panelu sterowania.

• Nie stosować w środowisku, gdzie występują pyły metali przewodzących.

• Źródło prądu spawania musi być chronione przed deszczem i nie może być narażone na działanie promieni słonecznych.

• Urządzenie należy ustawiać i eksploatować wyłącznie zgodnie z informacjami o stopniu ochrony IP21, to znaczy: - zabezpieczenie przed dostępem do niebezpiecznych części stałych o średnicy > 12,5 mm i, - zabezpieczenie przed spadającymi pionowo kroplami wody Przewody zasilania, przedłużacze i przewody spawalnicze muszą być całkowicie rozwinięte, aby zapobiec przegrzaniu. Producent nie ponosi żadnej odpowiedzialności za szkody wyrządzone osobom i przedmiotom ze względu na niewłaściwe i niebezpieczne wykorzystania tego materiału. KONSERWACJA / PORADY

• Konserwację powinny przeprowadzać wyłącznie osoby z odpowiednimi kwalikacjami. Zalecana jest coroczna konserwacja.

• Odciąć zasilanie, odłączając wtyczkę i odczekać dwie minuty przed rozpoczęciem pracy na urządzeniu. Wewnątrz, napięcie i siła prądu są wysokie i niebezpieczne.

• Regularnie zdjąć pokrywę i oczyścić z kurzu za pomocą pistoletu ze sprężonym powietrzem. Należy przy tej okazji również zlecić wykwalikowanemu specjaliście dysponującemu odpowiednim sprzętem sprawdzenie połączeń elektrycznych.

• Regularnie sprawdzać stan techniczny przewodu zasilającego. W celu uniknięcia zagrożenia, uszkodzony kabel zasilający musi zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalikacjach.

• Zostawić odsłoniętą kratkę wentylacyjną źródła spawania dla odpowiedniego wlotu i wylotu powietrza.

• Nie używać tego źródła spawania do rozmrażania rur odpływu kanalizacyjnego, ładowania baterii/akumulatorów lub do rozruchu silnika.EASYMIG 160 / 160 XL /180-4XL

OPIS Dziękujemy Państwu za wybór naszego produktu! Aby jak najlepiej wykorzystać państwa urządzenie, przed użyciem należy uważnie przeczytać poniższe informacje : Seria maszyn Easymig to półautomatyczne maszyny do spawania metodą MIG/MAG, drutem rdzeniowym i MMA. Są one ustawiane ręcznie, wspomagane tabelą z dostosowanymi wartościami, znajdującą się na urządzeniach. Zalecane są do spawania stali, stali nierdzewnej i aluminium. ZASILANIE ELEKTRYCZNE Urządzenie dostarczane jest z gniazdkiem 16 A typu CEE7/7 i powinno być używane wyłącznie na jednofazowej instalacji elektrycznej 230V (50 - 60 Hz) na trzy kable w tym jeden neutralny uziemiony. Pochłaniany prąd skuteczny (I1e) dla maksymalnych warunków użytkowania wyświetlany jest na urządzeniu. Sprawdzić, czy zasilacz i jego zabezpieczenie (bezpiecznik i / lub wyłącznik) są kompatybilne z parametrami wymaganego źródła prądu. W niektórych krajach może być konieczna wymiana gniazda zasilania, aby umożliwić maksymalną eksploatację urządzenia. Urządzenie należy umieścić tak, aby dostępne było gniazdo wtykowe. Nie należy używać przedłużacza o przekroju mniejszym niż 1,5 mm². Easymig dostarczany jest z wtyczką 16 A typu CEE7-7. Musi on być podłączony do zasilania z uziemieniem 230V - 50/60Hz, chroniony wewnętrznym bezpiecznikiem 16A i wyłącznikiem różnicowym 30mA. OPIS STANOWISKA (RYS. I / P. 13) 1 : Interfejs ustawień parametrów spawania (prędkość drutu / zalecane napięcie / indukcyjność). 2 : Wyłącznik : MIG / MMA 3 : Europejskie standardy połączeń palnika. 4 : Podłączenia 5 : Kabel odwracający biegunowość 6 : Kabel zasilania (2 m) 7 : Przełącznik ON / OFF 8 : Podpora szpuli Ø 100/200 mm (EASYMIG 160) Podpora szpuli Ø 200/300 mm (EASYMIG 160 XL i 180-4XL) 9 : Wyświetlacze cyfrowe SPAWANIE PÓŁAUTOMATYCZNE STALI / STALI NIERDZEWNEJ (TRYB MAG) Wybrać napięcie wyjściowe i ustawić prędkość drutu w zależności od grubości spawanych elementów zgodnie z zaleceniami wskazanymi w tabeli znajdującej się na urządzeniu. Easymig może spawać drut ze stali 0,6 / 0,8 lub ze stali nierdzewnej 0,8. Urządzenie jest dostarczone do użytku z drutem Ø 0,8 ze stali lub stali nierdzewnej. Końcówka stykowa, rowek rolki oraz osłona palnika do tych parametrów zostały przewidziane w zestawie. Aby móc spawać drutem o średnicy 0,6, należy użyć palnika, którego długość nie przekracza 3 m. Należy również zmienić końcówkę stykową (rys. II A / str.13), jak i rolkę podajnika drutu na model z rowkiem 0,6 (ref. 042339 - nie są w zestawie). W tym przypadku należy ją założyć tak, aby widzieć napis 0,6. Spawanie stali wymaga użycia specjalnego gazu (Ar+CO2). Proporcje CO2 mogą się różnić w zależności od rodzaju używanego gazu. Do stali nierdzewnej należy zastosować mieszankę 2% CO2. Do wyboru gazu, najlepiej zasięgnąć porady sprzedawcy. Szybkość przepływu gazu przy stali wynosi pomiędzy 8 a 12 l / min w zależności od środowiska. SPAWANIE PÓŁAUTOMATYCZNE ALUMINIUM (TRYB MIG) Wybrać napięcie wyjściowe i ustawić prędkość drutu w zależności od grubości spawanych elementów zgodnie z zaleceniami wskazanymi w tabeli znajdującej się na urządzeniu. Easymig mogą być przystosowane do spawania drutu aluminiowego o średnicy Ø 0,8 lub 1,0 (rys II-B / str.13). Zastosowanie aluminium wymaga specycznego gazu - czysty Argon (Ar). Do wyboru gazu, należy zasięgnąć porady od dystrybutora gazu. Przepływ gazu z aluminium wynosi od 20 do 30 l / min, w zależności od otoczenia i doświadczenia spawacza. Oto różnice pomiędzy zastosowaniem stali i aluminium: - Używać specjalnych rolek do spawania aluminium.EASYMIG 160 / 160 XL /180-4XL

- Ustawić na minimum napięcie rolek podajnika drutu, tak aby nie zmiażdżyć drutu.- Rurkę kapilarną należy używać wyłącznie do spawania stali i stali nierdzewnej.- Przygotowanie palnika do aluminium wymaga szczególnej uwagi i ostrożności. Posiada on powłokę teonową w celu zmniejszenia tarcia. Nie przeciąć powłoki na krawędzi złączki, musi ona przekraczać długości rurki kapilarnej, którą zastępuje i służy do prowadzenia drutu z rolek.- Tuba stykowa: stosować aluminiową rurkę stykową SPECIAL o średnicy 0,8 (nr kat. 041059 - nie jest w zestawie).DRUT SPAWALNICZY «NO GAS» Wybrać napięcie wyjściowe i ustawić prędkość drutu w zależności od grubości spawanych elementów zgodnie z zaleceniami wskazanymi w tabeli znajdującej się na urządzeniu. Easymig może spawać drut «No Gas» (bez gazu) pod warunkiem odwrócenia polaryzacji (rys. III / str.14 - maksymalny moment obrotowy 5 Nm). Aby ustawić parametry tego użytkowania, należy zapoznać się ze wskazówkami na stronie 14.Spawanie drutem rdzeniowym ze standardową dyszą może spowodować przegrzanie i uszkodzenie palnika. Zaleca się stosować specjalną dyszę «No Gas» (nr kat. 041868) lub usunąć oryginalną dyszę (Rys. III / str.14).SPAWANIE ELEKTRODĄ OTULONĄ• W urządzeniu MMA do podłączenia przewodów elektrody i zacisku uziemienia w złączach, kabel odwracający biegunowość musi być odłączony. Należy przestrzegać polaryzacji wskazanej na opakowaniu elektrod.• Stosować się do standardowych zasad dotyczących spawania.• Urządzenia te wyposażone są w specyczną funkcję dla Inwertorów:- Anti-Sticking pozwala łatwo odkleić elektrodę bez jej zaczerwieniania w przypadku jej przyklejenia.Po włączeniu się funkcji anti-sticking urządzenie wymaga czasu, około 3 sekund, zanim będzie można powrócić do normalnego spawania.Proporcje CO2 mogą się różnić w zależności od rodzaju spawanego metalu.INTERFEJS STEROWANIA (RYS V/P.14)

• Zielona kontrolka «ON»: Gdy urządzenie jest włączone, wskaźnik świeci się.• W przypadku awarii zasilania, gaśnie zielona kontrolka, ale urządzenie pozostaje pod napięciem tak długo, jak kabel zasilający jest podłączony. Zapalona pomarańczowa kontrolka:• Zbyt wysoka temperatura: w takim przypadku należy odczekać kilka minut, lampka zgaśnie i urządzenie uruchomi się ponownie.• Zbyt wysoki prąd w obwodzie głównym: w takim przypadku należy wyłączyć maszynę (wyłącznikiem głównym), a następnie ponownie ją włączyć. Spawanie MIG/MAG : Umożliwia regulację prędkości drutu aż do prędkości maksymalnej.Wybór prędkości podawania drutu od 3 do 10 m/min.Spawanie MMA: Służy do regulacji wartości prądu spawania.EASYMIG 160 / 160 XL /180-4XL

Pozwala na ustawienie napięcia odniesienia do maksymalnej wartości.

Potencjometr dynamiki łuku: Pozwala na ręczną regulację dynamiki łuku. Regulacja od MINI do MAXI: Twardy łuk do miękkiego łuku. Porady dotyczące MIG/MAG Prędkość drutu ustawia się często «na podstawie dźwięku»: łuk musi być stabilny i mieć bardzo mało trzasków. Jeśli prędkość jest zbyt niska, łuk nie jest ciągły. Jeśli prędkość jest zbyt wysoka, łuk trzaska, a drut ma tendencję do pchania palnika. Indukcyjność ustawiana jest na podstawie preferencji spawacza: Jeśli poziom indukcyjności jest niski, łuk będzie twardszy i prosty. Jeśli poziom indukcyjności jest wysoki, łuk będzie łagodny z małymi iskierkami. PROCEDURA MONTAŻU SZPULI I PALNIKÓW (RYS. IV / P.14)

• Zdjąć dyszę z palnika (rys. E), jak również końcówkę stykową (rys. D). Otworzyć klapę urządzenia. Rys. A : Umieścić bęben na jej wsporniku:

• Dostosować hamulec (1), aby w momencie zatrzymania spawania uniknąć splątania się drutu na bezwładnej szpuli. Ogólnie rzecz biorąc, nie dokręcać! Następnie dokręcić zamocowanie szpuli (2).

• Aby zamontować szpulę 200 mm, dokręcić zamocowanie szpuli do maksimum. Adapter (4) stosowany jest wyłącznie do mocowania szpuli 200 mm. Rys. B : Umieścić rolkę / rolki silnika zgodnie z państwa użytkowaniem. Rolki dostarczone z urządzeniem są rolkami o podwójnych rowkach (0,8 i 0,9). Średnica wskazana na rolkach odpowiada używanemu drutowi: Dla drutu stalowego 0,8 mm należy użyć rowka 0,8 w kształcie V. Do drutu rdzeniowego 0,9 mm, odwrócić rolkę, aby użyć rowka 0,9 mm. Do drutu aluminiowego 0,8 mm, wymienić rolkę na model z rowkiem 8 mm w kształcie U (nie ma w zestawie). Rys. C : Do regulacji ciśnienia podajnika drutu, należy postępować w następujący sposób:

• Maksymalnie poluzować pokrętło (3) i je obniżyć, przełożyć przewód, a następnie zamknąć podajnik drutu bez jego zaciskania.

• Uruchomić silnik poprzez naciśnięcie spustu palnika

• Dokręcić pokrętło jednocześnie naciskając na spust palnika. Gdy drut zaczyna być napędzany, zakończyć dokręcanie. Uwaga: do drutu aluminium ustawić jak najmniejsze ciśnienie, w celu uniknięcia zmiażdżenia dru- tu. Wyciągnąć drut z palnika na około 5 cm, a następnie umieścić na końcu palnika końcówkę sty- kową przystosowaną do używanego drutu (rys. D) oraz dyszę (rys. E).

• Zamontować odpowiedni regulator ciśnienia na butli z gazem. Podłączyć go do urządzenia spawalniczego razem z dostarczonym przewodem. Umieścić 2 zaciski, aby zapobiec wyciekom.

• Wyregulować przepływ gazu poprzez regulację pokrętłem znajdującym się na regulatorze ciśnienia. Uwaga: w celu ułatwienia regulacji prędkości przepływu gazu, uruchomić rolki napędowe poprzez naciśnięcie spustu palnika (poluzować pokrętło podajnika drutu, aby nie splątać drutu). Maksymalne ciśnienie gazu. 0.5MPA (5 barów). Procedura ta nie ma zastosowania w trybie spawania «No Gas».EASYMIG 160 / 160 XL /180-4XL

RYZYKO ZRANIENIA SPOWODOWANE RUCHOMYMI CZĘŚCIAMI URZĄDZENIA Rolki są wyposażone w ruchome części, które mogą chwycić dłonie, włosy, ubranie lub narzędzia, a tym samym spowodować poważne obrażenia!

• Nie kłaść rąk na częściach obracających lub ruchomych czy też częściach napędowych!

• Należy upewnić się, że pokrywy obudowy lub osłony pozostają dobrze zamknięte podczas pracy! Nie pracować w rękawicach podczas nawlekania drutu spawalniczego oraz podczas wymiany szpuli drutu.

OCHRONA TERMICZNA I PORADY

Urządzenie to jest wyposażone w wentylator regulowany przez temperaturę urządzenia. Gdy załącza się ochrona termiczna, urządzenie przestaje dostarczać prąd. Pomarańczowa kontrolka (rys. V-2/ str.14) pozostaje zapalona aż do momentu, gdy temperatura urządzenia powróci do normy.

• Zostawić odsłonięte otwory cyrkulacji powietrza, dla odpowiedniego wlotu i wylotu powietrza.

• Po spawaniu i podczas ochrony termicznej należy pozostawić podłączone urządzenie w celu jego schłodzenia.

• Stosować się do standardowych zasad dotyczących spawania.

• Zapewnić odpowiednią wentylację.

• Nie pracować na mokrej powierzchni.

Prędkość podawania drutu spawalniczego nie jest stała. Otwór wyjściowy jest zatkany. Oczyścić lub wymienić zespół stykowy i wymie- nić produkt antyadhezyjny. Drut ślizga się na rolkach. - Sprawdzić nacisk na rolce lub ją wymienić. - Drut o średnicy niekompatybilnej z rolką. - Niezgodny prowadnik drutu w palniku. Silnik podajnika drutu nie działa. Hamulec szpuli lub rolki są zbyt mocno ściśnięte. Poluzować hamulec i rolki. Problem ze źródłem zasilania elektrycz- nego. Sprawdzić, czy przełącznik zasilania znajduje się w pozycji «ON». Nieprawidłowe podawanie drutu. Prowadnik drutu jest zabrudzony lub uszkodzony. Wyczyścić lub wymienić. Zbyt luźna rolka dociskowa Mocniej dokręcić rolkę Zbyt mocno dociśnięty hamulec szpuli. Zwolnić hamulec. Brak prądu spawania. Nieprawidłowe podłączenie do zasilania. Należy sprawdzić podłączenie wtyczki i sprawd- zić, czy gniazdo jest zasilane kablem jedno- fazowym i kablem neutralnym. Nieprawidłowe podłączenie uziemienia. Sprawdzić kabel uziemiający (stan podłączenia oraz zacisku). Niedziałający włącznik palnika. Wymienić włącznik palnika. Zablokowany przewód za rolkami. Nadkruszony prowadnik drutu. Sprawdzić osłonkę i palnik. Zacięcie drutu w palniku. Wyczyścić lub wymienić. Brak rurki kapilarnej. Sprawdzić obecność tuby kapilarnej. Zbyt duża prędkość drutu. Zmniejszyć prędkość drutuEASYMIG 160 / 160 XL /180-4XL

Ścieg spawalniczy jest porowaty. Niewystarczający przepływ gazu. Poprawić przepływ gazu. Oczyścić obrabiany metal. Pusta butla gazowa. Wymienić. Niezadowalająca jakość gazu. Wymienić. Przepływ powietrza lub wpływ wiatru. Unikać przeciągów, zabezpieczyć obszar spawa- nia. Dysza gazowa zabrudzona. Oczyścić lub wymienić dyszę gazową. Słaba jakość drutu. Stosować odpowiedni drut do spawania MIG- MAG. Zła jakość spawanej powierzchni (rdza, itp...) Oczyścić metal przed spawaniem Znaczne iskrzenie cząstek stałych bardzo ważne. Napięcie łuku jest zbyt niskie lub zbyt wysokie. Sprawdzić ustawienia spawania. Nieprawidłowe gniazdo uziemienia. Sprawdzić i ustawić kabel uziemiający jak najbliżej strefy spawania Niedostateczny gaz osłonowy. Wyregulować przepływ gazu. Brak przepływu gazu na końcówce uchwytu Nieprawidłowe podłączenie gazu Sprawdzić podłączenie gazu w spawarce. Sprawdzić zawór elektromagnetyczny.EASYMIG 160 / 160 XL /180-4XL

• I guasti legati all’ambiente (inquinamento, ruggine, polvere). In caso di guasto, rinviare il dispositivo al distributore, allegando: - la prova d’acquisto con data (scontrino, fattura...) - una nota esplicativa del guasto. WARUNKI GWARANCJI Gwarancja obejmuje wszystkie usterki lub wady produkcyjne przez okres 2 lat od daty zakupu (części i robo- cizna). Gwarancja nie obejmuje:

• Wszelkich innych szkód spowodowanych transportem.

• Zwykłego zużycia części (Np. : kable, zaciski, itp.).

• Przypadków nieodpowiedniego użycia (błędów zasilania, upadków czy demontażu).

• Uszkodzenia związane ze środowiskiem (zanieczyszczenia, rdza, kurz). W przypadku usterki należy zwrócić urządzenie do dystrybutora, załączając: - dowód zakupu z datą (paragon skalny, fakturę....) - notatkę z wyjaśnieniem usterki.EASYMIG 160 / 160 XL / 180-4XL
