NÁVOD K OBSLUZE Easymig 160 XL GYS

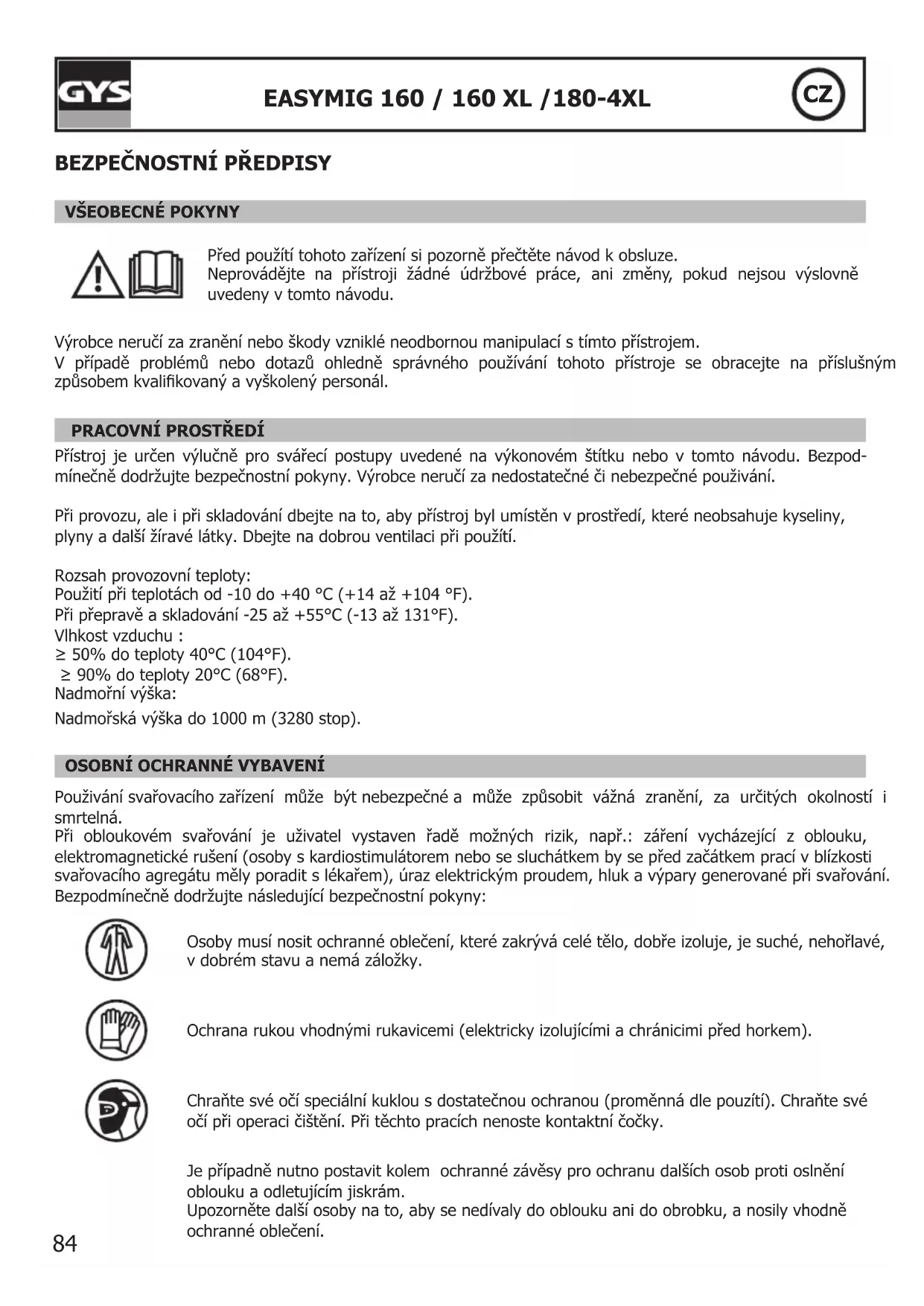

Před použítí tohoto zařízení si pozorně přečtěte návod k obsluze. Neprovádějte na přístroji žádné údržbové práce, ani změny, pokud nejsou výslovně uvedeny v tomto návodu. Výrobce neručí za zranění nebo škody vzniklé neodbornou manipulací s tímto přístrojem. V případě problémů nebo dotazů ohledně správného používání tohoto přístroje se obracejte na příslušným způsobem kvalikovaný a vyškolený personál.

Přístroj je určen výlučně pro svářecí postupy uvedené na výkonovém štítku nebo v tomto návodu. Bezpod- mínečně dodržujte bezpečnostní pokyny. Výrobce neručí za nedostatečné či nebezpečné použivání. Při provozu, ale i při skladování dbejte na to, aby přístroj byl umístěn v prostředí, které neobsahuje kyseliny, plyny a další žíravé látky. Dbejte na dobrou ventilaci při použítí. Rozsah provozovní teploty: Použití při teplotách od -10 do +40 °C (+14 až +104 °F). Při přepravě a skladování -25 až +55°C (-13 až 131°F). Vlhkost vzduchu : ≥ 50% do teploty 40°C (104°F). ≥ 90% do teploty 20°C (68°F). Nadmořní výška: Nadmořská výška do 1000 m (3280 stop).

OSOBNÍ OCHRANNÉ VYBAVENÍ

Použivání svařovacího zařízení může být nebezpečné a může způsobit vážná zranění, za určitých okolností i smrtelná. Při obloukovém svařování je uživatel vystaven řadě možných rizik, např.: záření vycházející z oblouku, elektromagnetické rušení (osoby s kardiostimulátorem nebo se sluchátkem by se před začátkem prací v blízkosti svařovacího agregátu měly poradit s lékařem), úraz elektrickým proudem, hluk a výpary generované při svařování. Bezpodmínečně dodržujte následující bezpečnostní pokyny: Osoby musí nosit ochranné oblečení, které zakrývá celé tělo, dobře izoluje, je suché, nehořlavé, v dobrém stavu a nemá záložky. Ochrana rukou vhodnými rukavicemi (elektricky izolujícími a chránicimi před horkem). Chraňte své očí speciální kuklou s dostatečnou ochranou (proměnná dle pouzítí). Chraňte své očí při operaci čištění. Při těchto pracích nenoste kontaktní čočky. Je případně nutno postavit kolem ochranné závěsy pro ochranu dalších osob proti oslnění oblouku a odletujícím jiskrám. Upozorněte další osoby na to, aby se nedívaly do oblouku ani do obrobku, a nosily vhodně ochranné oblečení.EASYMIG 160 / 160 XL /180-4XL

Použivejte vhodnou sluchu v případě hluk překračuje maximální hodnotu (platí i pro osoby na pracovišti). Dbejte na to, aby se do blízkosti pohybujících se částí nedostaly vaše ruce, vlasy, části oděvu a nářadí. V žádném případě nedemontujte skříň přístroje v době, kdy je přístroj připojen na elektrickou napájecí síť. Výrobce neručí za zranění ani materiální škody vzniklé neodbornou manipulací s tímto přístrojem. Svařenec je po skončení práce velmi horký, proto při manipulaci s ním buďte opatrní a zabraňte popálení. Hořák je třeba před každou opravou nebo čištěním, příp. po každém použití nechat dostatečně zchládnout (po dobu min. 10 minut). Chladící jednotka má být zapnuta při použítí vodochlazený hořák, aby kapalina nemohla způsobit popálení. Je důležité zabezpečit pracovišti před opuštěním pro bezpečnosti osob a majetek .

Kouř vznikající při svařování obsahuje škodlivé plyny a výpary. Zajistit dostatek čerstvého vzduchu, může být nutné používat způsobilý dýchací přístroj. Pokud nedostačuje větrání, použijte ochrannou dýchací kuklu s přívodem vzduchu. V případě nejasností, zda dostačuje výkon odsávacího zařízení, porovnejte naměřené emisní hodnoty škodlivin s povolenými limity. Pozor: při svarování v malých prostorách je nutno monitorovat práci v bezpečné vzdálenosti Svařování kovů obsahující olovo, kadmium, zinek, rtuť a berylium může být škodlivé. Odstraňte mastnoty, které pokrývají části určené ke svařování. Lahve lze uskladnit pouze v otevřených nebo dobře větraných prostorech. Mějte na paměti, že plynové láhve smí být pouze ve svislé poloze. Zajistěte je proti převrhnutí řádným upevněním kpojezdovému vozíku. Neprovádejte svařecí práce v blízkosti oleje nebo barvy.

NEBEZPEČÍ POŽÁRU A VÝBUCHU

Chraňte dostatečně celý prostor svařování. Bezpečnostní vzdálenost k hořlavým materiálům činí minimálně 11 m. Mějte vždy v pohotovosti vhodný, přezkoušený hasicí přístroj. Jiskry a horké částečky mohou proniknout do okolí i malými štěrbinami a otvory. Přijměte proto odpovídající opatření, aby nevzniklo nebezpečí zranění nebo požáru. Udržujte osoby, horlavé látky a zásobniky pod tlakem do dostatečné bezpečnostní vzdálenosti. Neprovádějte svářečské práce na uzavřených zásobnících nebo potrubních rozvodech, ve kterých by mohly být zbytky hořlavého obsahu (olej, palivo, plyn...). Tyto je nutno napřed vyprázdnit a důkladně vyčistit. Při broušení pracujte vždy na odvrácené straně od tohoto přístroje a od hořlavých materiálů.

LAHVE S OCHRANNÝM PLYNEM

Plyn unikající z tlakové láhve může ve vysoké koncentraci způsobit smrt udušením (prostor řádně větrejte). Transport musí probíhat bezpečně : uzavřte plynové lahve a vypněte svařovací zdroj. Plynové lahve musí stát vždy svisle a musí být zajištěny proti převržení. Pokud se nesvařuje, uzavřete ventil na lahvi. Dejte pozor na kolisání teploty a sluneční záření.EASYMIG 160 / 160 XL /180-4XL

Chraňte tlakové lahve před vysokými teplotami, struskou, otevřeným plamenem, jiskrami a elektrickým obloukem. Udržujte tlakové lahve v dostatečné vzdálenosti od svařovacích vedení či jiných elektrických obvodů, a nikdy nesvařujte na lahve pod tlakem. Při otevírání ventilu na tlakové lahvi odvraťte obličej od vývodu plynu a zajistit, že použivaný plyn je vhodný pro svařovací proces.

ÚRAZ ELEKTRICKÝM PROUDEM

Svařovací agregát smí být připojen pouze k uzemněné elektrické napájecí síti. Jako jisticí prvky používejte pouze doporučený typ pojistek. Použivání svařovacího zařízení může být nebezpečné a může způsobit vážná zranění, za určitých okolností i smrtelná. Nedotýkejte se žádných dílů v přístroji nebo na něm (hořáky, klešti, obvody, elektrody), které jsou pod napětím. Před demontáží krytů odpojte zařízení od sítě. Po odpojení sítě vyčkejte asi 2 minuty, aby se mohly vybít kondenzátory. Nikdy se nedotýkejte současně hořáku a zemnicí svorky. Poškozené kabely a hořák smí vyměňovat pouze kvalikovaný a vyškolený personál. Dimenzovat průrez kabelů podle aplikace. Noste vždy suchý ochranný oděv. Vždycky noste izolační boty.

KLASIFIKACE PŘÍSTROJE PODLE ELEKTROMAGNETICKÉ KOMPATIBILITY

Přístroje patří třídě A a nejsou určeny k použití v obytných oblastech, ve kterých je elektrická energie odebírána z veřejné sítě, dodávající nízké napětí. V těchto lokalitách mohou nastat potenciální potíže se zajištěním elektromagnetické kompatibility v důsledku rušení vedením i vyzařováním rádiových frekvencí Toto zařízení není v souladu s normou IEC 61000-3-12 a je určeno pro připojení k soukromým sítím nízkého napětí připojeným k veřejné napájecí síti pouze na úrovni středního a vysokého napětí. Když je připojeno k veřejnému nízkonapěťovému systému je odpovědnostní instalujícího nebo uživatele zařízení zajistit konzultací s operátorem distribuční sítě, je-li to nutné, že může být zařízení připojeno. Za předpokladu, že impedance veřejné sítě nízkého napětí v místě společné vazby je menší než Zmax = 0,41 Ohmů, je toto zařízení v souladu s IEC 61000-3-11 a může být připojeno k veřejné síti nízkého napětí. V zodpovědnosti elektrikáře provádějícího instalaci popř. uživatele zařízení je zajištění toho, aby byla sít’ová impedance v souladu s omezením impedance. S případnými otázkami se obracejte na místní dodavatele energie. ELEKTROMAGNETICKÁ POLE Průchod elektrického proudu v některých vodivých částech způsobuje vznik lokalizovaných elektromagnetických polí (EMF). Svařovací proud způsobuje elektromagnetickou poli v okolí svařovacího obvodu. Elektromagnetická pole mohou ovlivňovat činnost některých zdravotních zařízení (např. pacemakerů, respirátorů, kovových protéz apod.) Proto je třeba přijmout náležitá ochranná opatření vůči nositelům těchto zařízení. Například zakázat jejich přístup do prostoru použití řezacího přístroje. Všichni svářeči by měli používat následující postupy, aby minimalizovali expozici elektromagnetickým polím ze svařovacího obvodu.EASYMIG 160 / 160 XL /180-4XL

• umístěte svařovací kabely k sobě - pokud možno je upevněte svorkou

• umístěte se (trup a hlava) co nejdále od svařovacího obvodu

• Dbejte na to, aby se Vám kabel induktoru nezamotal kolem těla

• Nikdy se nestavte mezi kostru a kabel hořáku Oba svařovací kabely držte na stejné straně těla

• Klešťovou svorku kostry spojte s obrobkem co možná nejblíže k prostoru svařování

• nepracujte vedle zdroje svařovacího proudu, nesedejte si na něj ani se o něj neopírejte

• nesvařujte při přenášení zdroje svařovacího proudu nebo podavače drátu Osoby s kardiostimulátorem by neměly pracovat se zařízením bez souhlasu lékaře. Elektromagnetická pole mohou způsobit škody na zdraví, které nejsou dosud známé. DOPORUČENÍ TÝKAJÍCÍ SE POSOUZENÍ SVAŘOVACÍHO PROSTORU A SVAŘOVACÍHO PRACO- VIŠTĚ

Uživatel odpovídá za správné používání svařovacího agregátu a správný výběr materiálu, v souladu s údaji výrobce. Pokud se objeví elektromagnetické rušení, pak uživatel, s pomocí výrobce, odpovídá za nalezení správného řešení. V mnoha případech postačí svařovací pracoviště řádně uzemnit. V některých případech bude nutné elektromagneticky odstínit svařovací zdroj. Každopádně je nutné snížit úroveň elektromagnetického rušení na co nejnižší hodnotu. Zvážení svařovací zóny Před instalací svářečky musí uživatel zohlednit potenciální elektromagnetické problémy okolí Je třeba vzít v úvahu následující skutečnosti: a) přítomnost jiných napájecích, ovládacích, signálních a telefonních kabelů nad, pod a v blízkosti obloukového svařovacího zařízení b) rozhlasové a televizní přijímače a vysílače c) počítače a jiná řídicí zařízení d) kritické bezpečnostní vybavení jako např. bezpečnostní kontroly průmyslového vybavení e) Zdraví osob v okolí, především pak osob s kardiostimulátory nebo naslouchadly, atd... f) zařízení používané pro kalibraci nebo měření g) odolnost ostatních materiálů v životním prostředí Uživatel musí zajistit, aby ostatní přístroje používané v místnosti byly kompatibilní. To si mùže vyžádat další ochranná opatření h) Denní doba, ve které musejí být prováděny svářečské práce. Velikost prostoru, který je v těchto případech zapotřebí brát v úvahu, závisí na konstrukci budovy a ostatních činnostech,které zde budou provozovány. Hranice tohoto prostoru mohou zasahovat i mimo území podniku. Posouzení svařovací instalace Kromě posouzení prostoru lze k identikaci a řešení poruch použít posouzení zařízení pro obloukové svařování. Posouzení emisí by mělo zahrnovat měření in situ, jak je uvedeno v článku 10 normy CISPR 11. Účinnost opatření na snížení rizika lze také potvrdit měřením na místě. DOPORUČENÍ OHLEDNĚ METOD KE SNÍŽENÍ EMITOVANÝCH RUŠIVÝCH ELEKTROMAGNETICKÝCH POLÍ a. Veřejná elektrická napájecí síť: Svařovací agregát pro svařování elektrickým obloukem musí být připojen na veřejnou elektrickou napájecí síť podle pokynů výrobce. V případě, že se vyskytne rušení rozhlasového příjmu, je nutné provést další odrušovací opatření, jakým může být ltrace hlavního napájecího přívodu Přívodní kabel je zapotřebí kvůli odstínění uložit do kovového kanálu, nebo podobného zakrytování. Toto elektrické odstínění se musí provést po celé délce kabelu. je třeba zapojit odstínění do zdroje svařovacího proudu pro zajištění dobrého elektrického kontaktu mezi kovovou trubkou a krytem zdroje.EASYMIG 160 / 160 XL /180-4XL

b. Údržba zařízení pro obloukové svařování: Obloukové svařovací zařízení by mělo podléhat běžné údržbě podle doporučení výrobce. Pokud je zařízení v provozu, musí být všechna přístupová dvířka uzavřena a krytky náležitě upevněny na svých místech. Na zařízení se nesmí provádět žádné změny s výjimkou změn a seřízení uvedených v pokynech výrobce. Údržba a seřizování podle doporučení výrobce se týká zejména dráhy oblouku a prvků pro jeho stabilizaci. c. Svařovací kabely : Použit co nejkratší svařovací kabely a vést kabely pohromadě u podlahy. d. Ekvipotenciální vazba : všechny kovové díly svařovacího pracoviště by měly být pospojovány. Přesto i v takovém případě existuje nebezpečí úrazu elektrickým proudem, pokud se dotkneme současně elektrody a kovového dílce. Uživatel musí být izolován od kovových předmětů. e. Uzemnění obrobku: V případech, kdy není obrobek z důvodů elektrické bezpečnosti připojený na uzemnění, nebo kdy není uzemněný z důvodů svých rozměrů či polohy, což je případ lodních trupů, anebo ocelových konstrukcí budov, může připojení obrobku na uzemnění v některých, avšak ne ve všech případech, snížit hladinu vyzařovaného rušení. Zde je však zapotřebí postupovat opatrně, aby se uzemněním obrobku nezvýšilo riziko úrazu obsluhy, anebo riziko poškození jiných elektrických zařízení. Pokud je uzemnění zapotřebí, lze uzemnit obrobek přímým připojením na zemnicí vodič. Spojení se zemí lze ve státech, kde není přímé připojení na zemnicí vodič dovoleno, docílit pomocí vhodného kondenzátoru, jehož kapacitaodpovídá příslušným národním předpisům. f. Ochrana a stínění : Selektivní ochrana a stínění ostatních kabelů a zařízení v okolí může omezit problémy s rušením. V případech specických aplikací lze odstínit celé svařovací sestavy. TRANSPORT Rukojeti a držáky jsou vhodné výhradně k ruční přepravě. Nesmíte však podcenit jeho vlastní hmotnost. Přístroj není určen k manipulaci pomocí jeřábu nebo k zavěšení. Při přesunu nikdy nevlečte přístroj uchopením za hořák nebo kabely. Přístroj smí být transportován pouze ve svislé poloze. Netransportujte zařízení nad osobami nebo věcmi. Pokud jsou ke svařovacímu agregátu připojeny plynové láhve, nesmíte s ním za žádných okolností pohybovat. Bezpodmínečně dodržujte pokyny příslušných platných směrnic pro přepravu svařovacích zařízení a plynových lahví. Před přesunem přístroje je vhodné odmontovat svařovací drát. Bludné svařovací proudy mohou poškodit ochranné vodiče, přístroje a elektrická zařízení, způsobit přehřívání součástí a následně vyvolat požár.

• Vždy pamatujte na pevné upevnění všech vodičů svařovacího proudu a jejich pravidelnou kontrolu!

• Pamatujte na elektricky správné a pevné připojení obrobku!

• Všechny elektricky vodivé součásti proudového zdroje, jako jsou kryty, vozíky, jeřábové rámy apod. instalujte,upevněte nebo zavěste tak, aby byly elektricky izolované!

• Nepokládejte na proudové zdroje, vozíky, jeřábové rámy apod. elektrické provozní prostředky, jako jsouvrtačky, úhlové brusky apod., bez elektrické izolace!

• Odkládejte svařovací hořáky a držáky elektrod pokud je nepoužíváte vždy tak, aby byly elektricky izolované!

• Přístroj stavte na podklad s náklonem do maximálního úhlu 10°.

• Dbejte na dosatečný prostor kolem svařovacího zdroje pro dobré větrání a přístup k ovládacím prvkům.

• Nepouživejte zarízení v prostorách, ve kterých se nachází kovové prachové částečky, které by mohly být vodivé.

• Chraňte přístroj před deštěm a přímým slunečním zářením.

• Zařízení má stupeň krytí IP21, což znamená, že : - je chráněn před průnikem cizích těles průměru > 12,5mm - je chráněn proti svisle stříkající vodě Vedení napájení, svařovacího proudu, svazky hadic svařovacích hořáků a svazky propojovacích hadic úplně odviňte.EASYMIG 160 / 160 XL /180-4XL

Výrobce neručí za zranění nebo věcné škody způsobené neodbornou manipulací s tímto přístrojem.

• Údržbu a opravy smí provádět pouze kvalikovaný personál. Doporučujeme provádět roční údržbu.

• Vypněte zařízení, odpojte je od napájecí sítě a vyčkejte 2 minuty před zahájením práce na zdroji. V zařízení je velmi vysoké napětí, které je nebezpečné.

• Je nutné provádět pravidelnou udržbu vyčistějící uvnitř zařízení tlakovým vzduchem. Nechejte provádět kvalikovaným personálem pravidelné kontroly elektrických spojení s izolovaným nástrojem.

• Pravidelně kontrolujte stav síťového připojovacího vedení. Je-li poškozeno, musí být vyměněno výrobcem, jeho servisem nebo kvalikovanou osobou, aby se zamezilo vzniku ohrožení.

• Neuzavírejte ventilační otvory zařízení, musí být zajištěna cirkulace vzduchu.

• Nepoužívejte přístroj pro čištění trubek, nabíjení akumulátorů nebo rozběh motorů.

MONTÁŽ - POUŽITÍ VÝROBKU

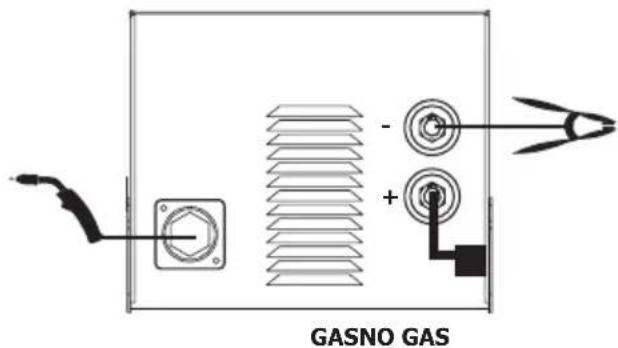

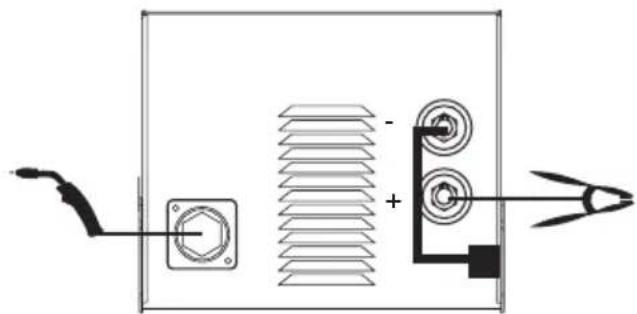

POPIS Děkujeme za Vaši důvěru! Abyste byli maximálně spokojeni se svou pozicí, přečtěte si prosím pozorně následující informace: Řada strojůEASYMIG jsou poloautomatické stroje pro svařování MIG/MAG, trubičkový drát bez plynu a MMA. Nastavení je manuální a nastavení je zjednodušeno pomocí tabulkou uvedená na produkt. Jsou vhodné pro sváření ocele, nerezové ocele a hliníku. PŘIPOJENÍ SÍŤOVÉHO NAPĚTÍ Přístroj je vybaven zástrčkou 16A s ochranným zemnicím kontaktem (typu EEC7/7), která se připojuje k jednofázové zásuvce 230V (50-60Hz) s uzemněním. Proudový odběr (I1e) při maximálním výkonu je uveden na typovém štítku stroje. Zkontrolujte, zda je napájení a jeho ochrana (pojistka a/nebo jistič) kompatibilní s proudem potřebným k použití. V některých zemích je třeba použít jiný typ zástrčky, při kterých je zajištěno, že přístroj bude fungovat i při maximálním zatížení. Umístěte zařízení tak, aby byl snadno přístupný připojovací konektor. Nepoužívejte prodlužovací kabel s průřezem menším než 1,5 mm². Easymig SE DODÁVÁ SE ZÁSTRČKOU 16A CEE7-7. Musí být připojen k uzemněnému napájení 230 V - 50/60 Hz, chráněnému jističem 16 A a rozdílovým proudem 30 mA. POPIS ZAŘÍZENÍ (OBR. I /) p.76) 1 : Rozhraní pro nastavení parametrů svařování (rychlost drátu / nastavené napětí / indukčnost). 2 : Přepínač : MIG / MMA 3 : Evropské standardní připojka hořáku. 4 : Připojky 5 : Systém přepólování 6 : Napájecí kabel (2 m) 7 : Vypínač ON/OFF 8 : Držák cívky 100/200 mm (EASYMIG 160) Držák cívky 200/300 mm (EASYMIG 160 XL a 180- 4XL) 9 : Digitální displeje POLOAUTOMATICKÉ SVAŘOVÁNÍ OCELE/NEREZOVÉ OCELE (REŽIM MAG) Zvolte výstupní napětí a nastavte rychlost drátu podle doporučení v tabulce na přístroji v závislosti na tloušťce svařovaných dílů. SEASYMIGEM lze svařovat ocelový drát 0,6/0,8 nebo nerezový drát 0,8.EASYMIG 160 / 160 XL /180-4XL

Zařízení jsou přednastavena ve výrobním závodě pro provoz s drátem z oceli nebo ušlechtilé oceli 0,8 mm. Kontaktní trubička, vedení hnací kladky a vodicí pouzdro hořáku jsou nastaveny pro tento provoz. Pro sváření drátem 0.6 použijte hořák ne delší než 3 m. Kontaktní trubku (obr. II A / str. 76) a kladku podávače drátu je třeba vyměnit za model s drážkou 0,6 (viz. 042339 - nedodáno). V tomto případě umístěte kladky tak, aby bylo viditelné 0,6. Použití v oceli vyžaduje specický svařovací plyn (Ar+CO2). Podíl CO2 se může lišit v závislosti na typu použitého plynu. Pro nerezovou ocel použijte 2% směs CO2 . Zeptejte se svého prodejce plynu na doporučení správného plynu. Průtok plynu v oceli se pohybuje mezi 8 a 12 l/min v závislosti na prostředí.POLOAUTOMATICKÉ SVAŘOVÁNÍ HLINÍKU (REŽIM MIG) Zvolte výstupní napětí a nastavte rychlost drátu podle doporučení v tabulce na přístroji v závislosti na tloušťce svařovaných dílů. SvářečkuEASYMIG lze vybavit pro svařování hliníkovým drátem Ø 0,8 nebo 1,0 (obr. II-B / str. 76). Použití na hliník vyžaduje speciální čistý argonový plyn (Ar). Při výběru plynu požádejte o radu distributora plynu. Průtok plynu v hliníku se pohybuje mezi 20 a 30 l/min v závislosti na prostředí a zkušenostech svářeče. Rozdíly mezi ocelovými a hliníkovými aplikacemi jsou následující:- Používejte speciální kladky pro svařování hliníku.- Na přítlačné válečky navijáku vyvíjejte minimální tlak, aby nedošlo k rozdrcení drátu.- Používejte kapiláru pouze pro ocelový/ušlechtilý drát (ocelové vodicí pouzdro).- Při připravení hořáku pro hliník věnujte zvláštní pozornost. Tento hořák má teonovou vnitřní vložku, která snižuje tření v hořáku. Vodicí vložku na okraji přípojky NEODŘEZÁVEJTE, ale veďte ji až ke kladkám posuvu drátu.- Kontaktní trubka : použijte speciální hliníkovou kontaktní trubičku Ø 0,8 (viz. 041059 - nedodáno).SVAŘOVÁNÍ BEZ PLYNU Zvolte výstupní napětí a nastavte rychlost drátu podle doporučení v tabulce na přístroji v závislosti na tloušťce svařovaných dílů. Svařovací přístrojEASYMIG může svařovat trubičkový drát, pokud je polarita obrácená (obr. III / str. 77 - maximální krouticí moment 5 Nm). Nastavení tohoto použití naleznete v informacích na straně 77.Svařování trubičkovým drátem se standardní tryskou může způsobit přehřátí a poškození hořáku. Použijte nejlépe speciální trysku «No Gas» (viz. 041868) nebo vyjměte původní trysku (obr. III / s. 77).SVAŘOVÁNÍ OBALENOU ELEKTRODOU• Pro připojení držáku elektrod a kabelů zemnících svorek ke konektorům je třeba v MMA odpojit kabel pro přepólování. Dbejte na správnou polaritu podle údajů na balení elektrod.• Dodržujte všeobecně platná základní pravidla při sváření.• Vaše zařízení je vybaveno specickou funkcí pro invertory:- Anti Sticking (Ochrana před přilepením): Umožňuje snadné oddálení elektrody od kovu.Po spuštění funkce anti-sticking, lze počkat 3 sek. před vracením do standardního provedení svařování.Podíl CO2 se může lišit v závislosti na typu svařovaného kovu.OVLÁDACÍ ROZHRANÍ (OBR. V/STR.77)

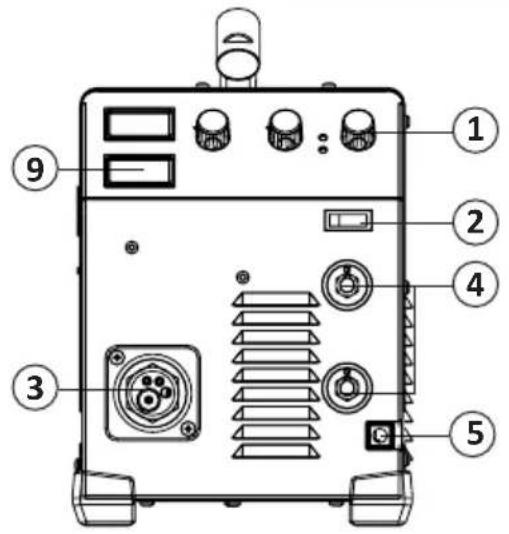

• Zelená kontrolka «ON»: Po zapnutí přístroje se rozsvítí indikátor.• V případě elektrické poruchy zelená kontrolka zhasne, ale jednotka zůstane napájena, dokud neodpojíte napájecí kabel. Svítí oranžová kontrolka :• Nadměrná teplota : v takovém případě počkejte několik minut, kontrolka zhasne a stroj se restartuje.• Příliš velký proud v primárním obvodu: v takovém případě stroj vypněte (hlavním vypínačem) a znovu zapněte.EASYMIG 160 / 160 XL /180-4XL

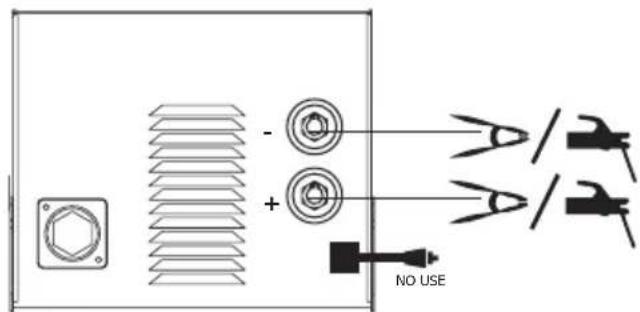

Svařování metodou MIG/MAG : Umožňuje nastavit rychlost podávání nitě až na maximální rychlost. Volba rychlosti posuvu drátu od 3 do 10 m/min. Svařování MMA : Slouží k nastavení hodnoty svařovacího proudu.

Slouží k nastavení požadovaného napětí na maximální hodnotu

Potenciometr dynamiky oblouku : Umožňuje ručně nastavit dynamiku oblouku. Nastavení z MINI na MAXI : Od tvrdého oblouku k měkkému oblouku. Poznámky ohledně MIG/MAG Nastavení rychlosti drátu se často provádí «šumem»: oblouk by měl být stabilní a měl by mít velmi malé praskání. Pokud je rychlost příliš malá, nehoří oblouk kontinuálně. Pokud je rychlost příliš vysoká, vytváří elektrický oblouk rozstřik a odtlačuje hořák. Indukčnost se nastavuje podle preferencí svářeče: Pokud je úroveň indukčnosti nízká, oblouk bude tvrdý a směrový. Pokud je úroveň indukčnosti vysoká, oblouk bude měkký s malým rozstřikem. POSTUP MONTÁŽE CÍVEK A HOŘÁKŮ (OBR. IV /) str.77)

• Vyjměte trysku z hořáku (obr. E) a kontaktní trubice (obr. D). Odstraňte boční kryt zařízení. Obr. A : Umístěte cívku na její podpěru:

• Nastavte brzdu (1) tak, aby nedošlo k zamotání drátu setrvačností cívky při zastavení svařování. Všeobecně ji příliš neutahujte! Poté našroubujte držák cívky (2).

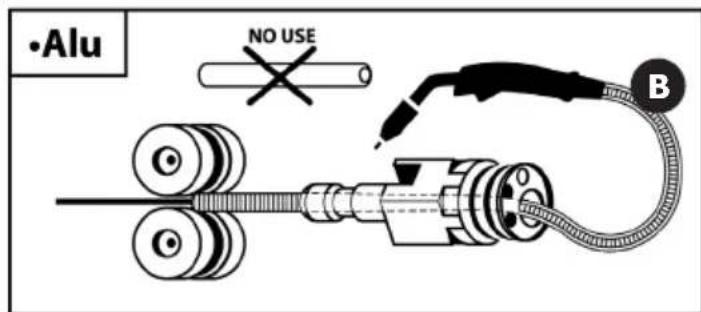

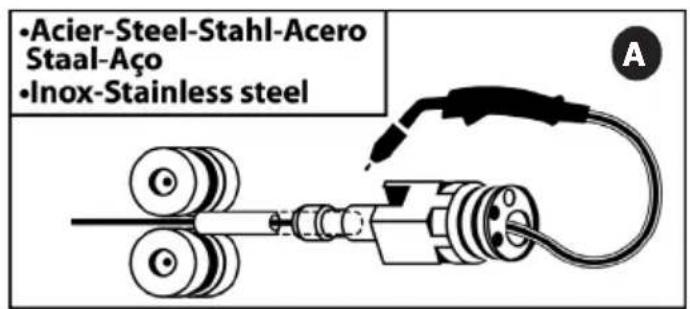

• Chcete-li namontovat cívku o průměru 200 mm, utáhněte držák cívky na maximum. Adaptér (4) se používá pouze k montáži 200mm navijáku. Obr. B : Namontujte správnou(é) motorizovanou(é) kladku(y) pro vaši aplikaci. Dodávané kladky jsou kladky s dvojitou drážkou (0,8 a 0,9). Průměr uvedený na kladce odpovídá použitému drátu: Pro ocelový drát 0,8 mm použijte V drážku 0,8 . U drátu s trubičkovým drátem 0,9 mm otočte kladku tak, abyste použili drážku 0,9 mm. Pro hliníkový drát 0,8 mm vyměňte kladku za kladku s drážkou 0,8 mm ve tvaru U (není součástí dodávky). Obr. C : Chcete-li nastavit přítlak podávače drátu, postupujte následovně:

• Uvolněte knoík (3), co nejvíce to jde, a spusťte jej, vložte drát a volně zavřete podávače.

• Motor aktivujte stisknutím spouště hořáku

• Nastavte nastavovací šroub při stisknutém tlačítku hořáku. Nastavení je spravné kdy se drát začne plynule pohybovat. Pozn : u hliníkového drátu použijte minimální tlak, aby nedošlo k jeho rozdrcení. Vytáhněte drát z hořáku asi o 5 cm, poté na konec hořáku nasaďte kontaktní trubičku vhodnou pro drát (obr. D), a odpovídající trysku (Obr. E).

• Správný redukční ventil namontujte na plynové lahve. Použijte plynovou hadici dodávanou se zařízením. Na- saďte 2 upevňovací svorky, aby nedocházelo k únikům.

• Upravte průtok plynu pomocí nastavovacího kolečka umístěného na redukčním ventilu.EASYMIG 160 / 160 XL /180-4XL

POZN: pro usnadnění nastavení průtoku plynu aktivujte kladky motoru stisknutím spouště hořáku (uvolněte knoík motoru podávače, aby nedošlo k přetažení drátu). Maximální tlak plynu. 0.5MPA (5 barů). Tento postup platí pouze pro režim s plněným drátem. NEBEZPEČÍ PORANĚNÍ O POHYBLIVÉ SOUČÁSTI Zařízení pro posuv drátu jsou vybavena pohyblivými díly, které mohou zachytit ruce, vlasy, části oděvu nebo nástroje a zranit tak osoby !

• Nesahejte na rotující nebo pohyblivé součásti nebo části pohonu!

• Během provozu nechte zavřené všechny kryty skříně! Při navlékání plnicího drátu a výměně cívky plnicího drátu nepoužívejte rukavice.

TEPELNÁ OCHRANA A RADY

Zdroj je vybaven ventilátorem s automatickým řízením teplotou zařízení. V režimu tepelné ochrany se přístroj zastaví. Oranžová kontrolka (obr. V-2 / str. 77) svítí, dokud se teplota soupravy nevrátí do normálu.

• Nezakrývejte větrací otvory.

• Po sváření nechejte zařízení připojené, aby se mohlo vychladit.

• Dodržujte všeobecně platná základní pravidla při sváření.

• Zajistěte dostatečné větrání.

Rychlost podávání drátu není konstantní. Kontaktní trubička je ucpaná. Vyčistěte kontaktní trubičku nebo ji vyměňte a použijte sprej pro zajištění nepřilnavosti. Drát prokluzuje v posuvu. - Zkontrolujte přítlak kladky pohonu nebo změňte je. - Průměr drátu není v souladu s kladkou. - Nevyhovující vedení drátu v hořáku. Motor neběží. Brzda cívky nebo válec jsou příliš utažené. Uvolněte brzdu a válce Problémy s napájením Překontrolujte, zda je spínač nastaven do polohy «ZAP». Špatný posuv drátu. Hadička vedení drátu je znečištěna nebo poškožena. Vyčistěte nebo vyměňte. Kladky nedostatečně utažené Více utáhněte kladku Brzda cívky je příliš utažená. Uvolněte brzdu. Žádný svářecí proud. Špatné připojení síťové zástrčky. Podívejte se na zapojení zásuvky a zkontrolu- jte, zda je zásuvka vybavena fází a nulovým vodičem. Špatné uzemnění. Zkontrolujte uzemňovací kabel (připojení a stav svorky). Stykač výkonu nefunkční. Zkontrolujte spoušť hořáku. Zablokování drátu v pohonu. Hadička vedení dráktu je znečistěna nebo poškožena. Zkontrolujte trysku a tělo hořáku. Drát zablokováný v hořáku. Vyměňte nebo vyčistěte. Žádná kapilární špička. Zkontrolujte přítomnost kapilární špičky. Rychlost podávání drátu příliš vysoká. Snižte rychlost podávání drátu.EASYMIG 160 / 160 XL /180-4XL

Housenka je porézní. Průtok plynu je nedostatečný. Upravi průtok plynu. Vyčistěte základní kov. Plynová láhev je prázdná. Vyměňte. Neuspokojivá kvalita plynu. Vyměňte ho. Cirkulace vzduchu nebo vliv větru. Zabraňte průvanu, chraňte oblast svařování. Plynová tryska je příliš zanesená. Vyčistěte trysku nebo ji vyměňte. Špatná kvalita drátu. Použijte drát vhodný pro svařování MIG-MAG. Svařování materiál nízké kvality (rez, atd…) Vyčistěte obrobek před svařováním Silný rozstřik okují Napětí oblouku je příliš nízké nebo příliš vysoké. Viz parametry svařování. Špatné uzemnění. Umístěte ukostření do blízkosti místa sváření Nedostatečná plynová ochrana. Upravte průtok plynu. Na výstupu hořáku není žádný plyn Špatné připojení plynu Překontrolujte hadici vedení plynu a spoje u motoru. Zkontrolujte elektroventíl.EASYMIG 160 / 160 XL / 180-4XL

ZÁRUKA Služby výrobce poskytnuté v záruční době se týkají výhradně výrobních vad a závad materiálu, které se objeví během 24 měsíců po zakoupení zařízení (doklad o koupi). Záruka se nevztahuje na :

• Poškození při transportu.

• Opotřebitelné díly (např. kabely, svorky, distanční podložky atd.), : kabely, svorky, atd...).

• Poškožení vzniklých neodborným použítím (pad, tvrdý náraz, neautorizovaná oprava...).

• Poruchy v závislosti s prostředím (znečístění, rez, prach...). V případě poruchy zašlete prosím jednotku zpět do Vašeho dodavatele a přiložte: - kupní doklad (faktura, atd….) - podrobný popis poruchyEASYMIG 160 / 160 XL / 180-4XL

• Pracovní cykly jsou realizovány podle normy EN60974-1 při 40 ° C a v cyklu 10 min. V případě intenzivního používání (> pracovní cyklus) může dojít k aktivaci tepelné ochrany, v takovém případě se oblouk vypne zhasne a se rozsvítí indikátor. Nechte přístroj připojený, aby se mohl ochladit, až kontrolka zhasne. Zarízení pracuje s charakteristikou «konstantního proudu» v režimu MMA a «konstantního napětí « v režimu MIG.110111GYS SAS 1, rue de la Croix des Landes CS 54159 53941 SAINT-BERTHEVIN Cedex France
