NÁVOD K OBSLUZE Kronos 400T W GYS

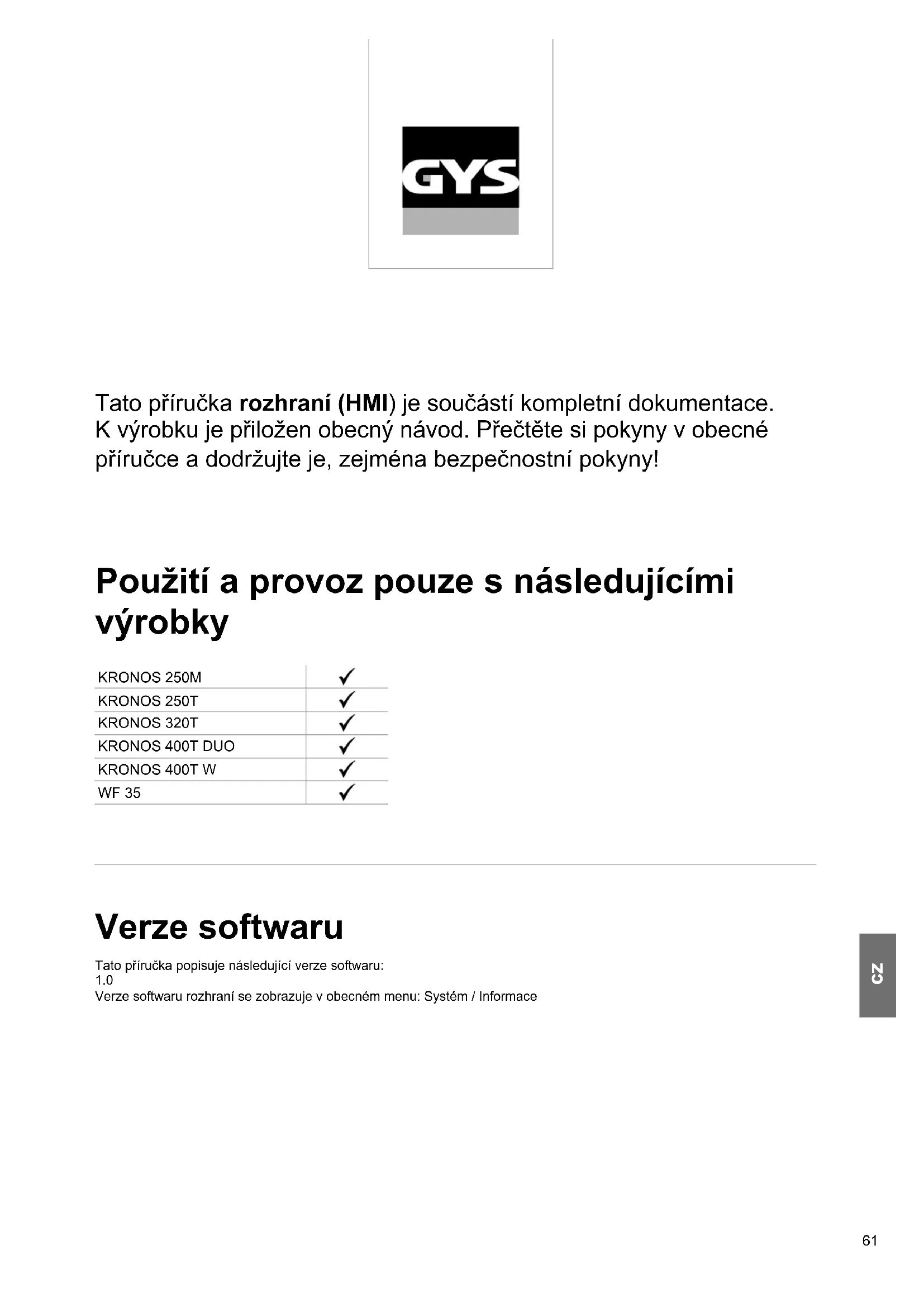

Tato příručka rozhraní (HMI) je součástí kompletní dokumentace. K výrobku je přiložen obecný návod. Přečtěte si pokyny v obecné příručce a dodržujte je, zejména bezpečnostní pokyny! Použití a provoz pouze s následujícími výrobky KRONOS 250M KRONOS 250T KRONOS 320T

WF 35 Verze softwaru Tato příručka popisuje následující verze softwaru:

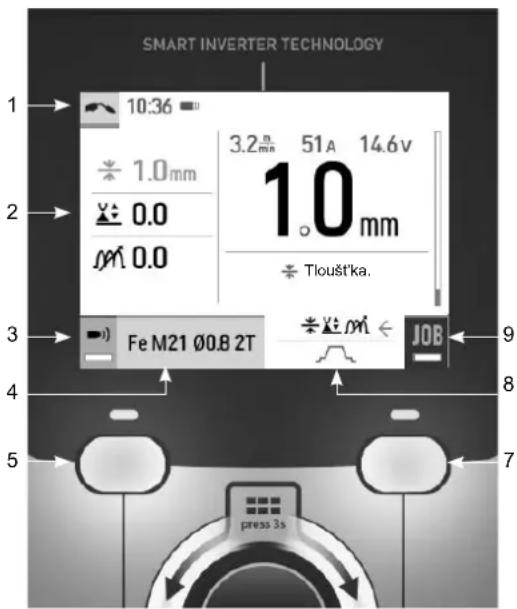

Verze softwaru rozhraní se zobrazuje v obecném menu: Systém / Informace62 Použití rozhraní stroje Ovládání zdroje Hlavní obrazovka obsahuje všechny potřebné informace před, během a po svařování. Rozhraní je kongurovatelné se 2 režimy zobrazení: Standardní nebo Expert. MIG-MAG WIG

Probíhající svařování proces Časový plán, sledovatelnost 2 Aktuální nastavení

Řízení průtoku plynu (Dlouhý stisk) BP1 4 Aktuální parametry procesu BP1 5 Tlačítko 1 (BP1)

Navigační/nastavovací kolečko Krátké stisknutí pro potvrzení Dlouhé stisknutí = obecná nabídka 7 Tlačítko 2 (BP2) 8 Rozšířená nastavení BP2 9 Přístup do JOBu (dlouhý stisk) BP2

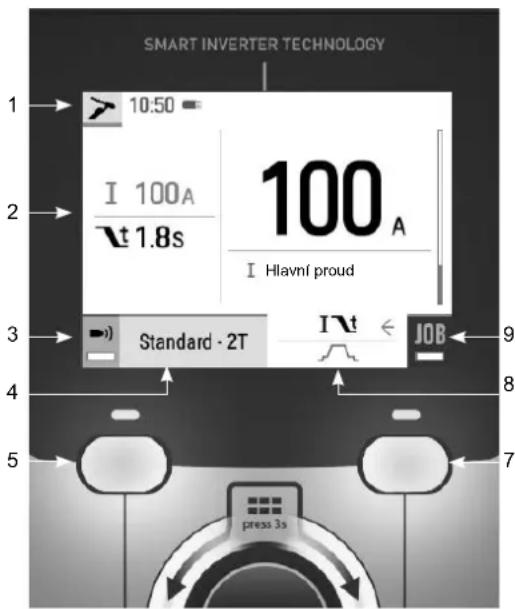

Probíhající svařování proces Časový plán, sledovatelnost 2 Aktuální nastavení 3 Plynové čištění (dlouhé stisknutí) BP1 4 Aktuální parametry procesu BP1 5 Tlačítko 1 (BP1)

Navigační/nastavovací kolečko Krátké stisknutí pro potvrzení Dlouhé stisknutí = obecná nabídka 7 Tlačítko 2 (BP2) 8 Rozšířená nastavení BP2 9 Přístup do JOBu (dlouhý stisk) BP2CZ

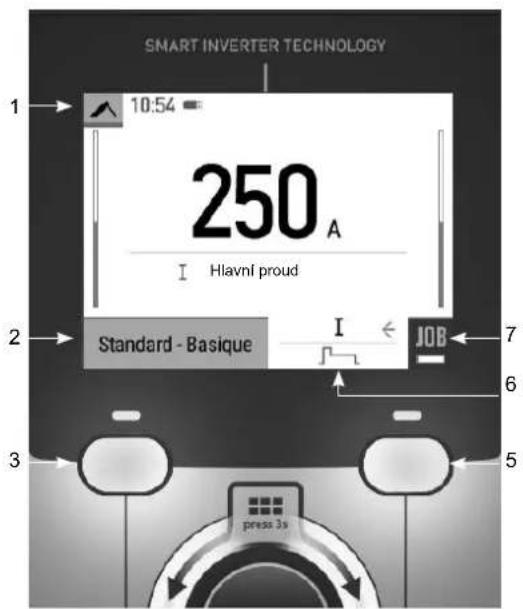

Ovládání zdroje Hlavní obrazovka obsahuje všechny potřebné informace před, během a po svařování. Rozhraní je kongurovatelné se 2 režimy zobrazení: Easy nebo Expert. MMA

Probíhající svařování proces Časový plán, sledovatelnost 2 Aktuální parametry procesu BP1 3 Tlačítko 1 (BP1)

Navigační/nastavovací kolečko Krátké stisknutí pro potvrzení Dlouhé stisknutí = obecná nabídka 5 Tlačítko 2 (BP2) 6 Rozšířená nastavení BP2

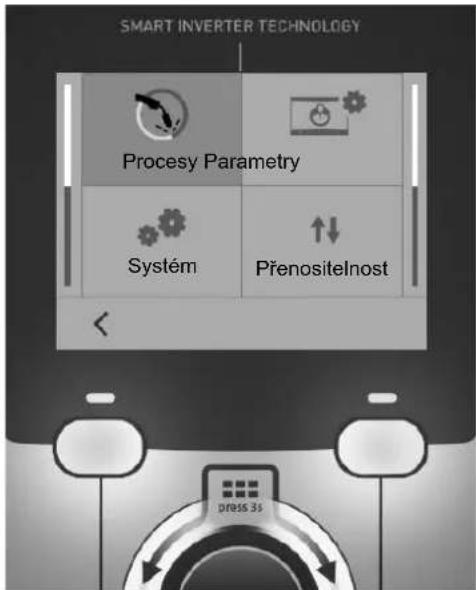

Dlouhé stisknutí tlačítka BP2 (Dlouhé stisknutí) BP264 Použití rozhraní stroje Obecné menu Navigace mezi jednotlivými bloky se provádí pomocí kolečka.Na hlavní obrazovce se dlouhým stisknutím ovládacího kolečka dostanete do hlavní nabídky.Krátkým stisknutím tlačítka č. 1 ( ) se vrátíte do předchozí nabídky nebo přejdete na hlavní obrazovku.Procesy ParametrySystémPřenositelnost Režimy MIG-MAG (GMAW/FCAW) Poloautomatické svařování v ochranné atmosféře TIG (GTAW) Obloukové svařování netavící se elektrodou v ochranné atmosféře MMA (SMAW) Obloukové svařování obalenou elektrodouCZ

Parametry Režim zobrazení - Standardní : zjednodušené zobrazení vhodné pro naprostou většinu uživatelů. - Expert: kompletní displej vhodný pro zkušené svářeče. Umožňuje nastavit časy jednotlivých fází svařovacího cyklu. Jazyk Výběr jazyka rozhraní (francouzština, angličtina, němčina atd.). Jednotky měření Volba zobrazení systému jednotek : International (SI) nebo Imperial (USA). Pojmenování materiálů Evropská norma (EN) nebo americká norma (AWS). Svítivost Upravuje jas obrazovky rozhraní (nastavení od 1 (tmavý vzhled) do 10 (velmi jasný)). Systém Název zařízení Informace o názvu zařízení a možnosti jeho personalizace. Hodiny Nastavení času, data a formátu (AM/PM). Chladicí jednotka (pouze pro zdroj s chladicí jednotkou) - OFF: chladicí jednotka je deaktivována. - ON : chladicí jednotka je trvale aktivní. - AUTO : automatické řízení (aktivace během svařování a deaktivace 10 minut po skončení svařování) ČIŠTĚNÍ : funkce určené k čištění chladicí jednotky nebo plnění svazků, jsou ochrany zablokovány (viz obecné pokyny pro bezpečné čištění výrobku). Informace Kongurační údaje pro systémové součásti produktu: - Model - Sériové číslo - Název zařízení - Verze softwaru Stiskněte tlačítko 2: Export kongurace stroje na USB disk (není součástí dodávky) Produktivita Údaje o použití výrobku : - Doba zapnutí - Doba svařování - Atd Reset Obnoví nastavení produktu: - Částečné : výchozí hodnota aktuálního svařovacího procesu. - Celkové : všechna kongurační data zařízení budou obnovena na tovární nastavení.66 Použití rozhraní stroje Sledovatelnost *Tato funkce není ve výchozím nastavení povolena. Lze jej aktivovat prostřednictvím online kongurátoru, který je k dispozici na stránce Planet GYS / Tools / Produktová kongurace. Chcete-li ji aktivovat, obraťte se na svého distributora.Toto rozhraní pro správu svařování umožňuje sledovat/zaznamenávat všechny fáze svařovací operace, svar po svaru, během průmyslové výroby. Tento kvalitativní přístup zajišťuje post-produkční kvalitu svařování umožňující analýzu, vyhodnocení, reporting a dokumentaci zaznamenaných parametrů svařování. Tato funkce umožňuje přesné a rychlé shromažďování a ukládání požadovaných údajů v rámci normy EN ISO 3834. Obnovení těchto dat je možné pomocí exportu na USB klíč.

1 - Start - Vytvoření sledovatelnosti

• Stisknutím kolečka přizpůsobte název jobu.• Interval odběru vzorků :- Hold : Žádné zaznamenávání hodnot proudu/napětí (průměr na šňůře) během svařování. - 250 ms, 500 ms atd. : Záznam hodnot proudu/napětí (průměr na šňůře) každých «X» milisekund nebo sekund během svařování.Stisknutím tlačítka «REC» zahájíte sledovatelnosti. Zobrazení sledovatelnosti V levém horním rohu hlavní obrazovky se zobrazí červená ikona, která signalizuje, že je zaznamenávána sledovatelnost. Stop - Zastavení sledovatelnosti Pokud chce uživatel zastavit sledovatelnost během kroku svařování, musí se vrátit do bloku Sledovatelnost a vybrat možnost «Zastavit». Exportovat Obnovení těchto informací se provádí exportem dat na USB klíč, který není součástí dodávky.Data .CSV lze otevřít pomocí tabulkového procesoru (Microsoft Excel , Calc OpenO󰀩ce atd.).Název souboru je spojen s názvem stroje a sériovým číslem.

2 - Start - Správa sledovatelnosti

Na obrazovce se zobrazí seznam dříve vytvořených jobů. Krátkým stisknutím tlačítka č. 1 se vrátíte do předchozí nabídky.Dlouhý stisk tlačítka č. 1 ( ) umožňuje odstranit aktivní job nebo všechny joby.Dlouhým stisknutím tlačítka č. 2 ( ) vytvořit novou sledovatelnosti. Krátké stisknutí tlačítka č. 2 ( ) umožňuje zobrazit podrobnosti o každé z dříve vytvořených jobů.CZ

Přenositelnost Import Cong. Načtení kongurace stroje z paměti USB (adresář : Vyměnitelný diskPORTABILITY\CONFIG) do stroje. Dlouhým stisknutím tlačítka č. 1 ( ) lze odstranit kongurace klíče USB. Export Cong. Exportování kongurace počítače na paměťové zařízení USB (adresář : Vyměnitelný diskPORTABILITY\CONFIG). Import jobu Import jobů podle procesů přítomných v adresáři Vyměnitelný diskPortability Z PAMĚTI USB DO POČÍTAČE. Export jobů Exportování jobů ze stroje na paměťové zařízení USB podle postupů (adresář : Vyjímatelný disk \ Portability \ Job) Dejte si pozor, že staré joby na disku USB mohou být odstraněny. Abyste zabránili ztrátě dat během importu nebo exportu dat, nevyjímejte paměťovou kartu USB ani nevypínejte přístroj. Název souboru je spojen s názvem stroje a sériovým číslem. USB disk není součástí dodání. Kalibrace Kalib. Startovací kabely Funkce určená ke kalibraci svařovacího příslušenství, jako je hořák MIG, kabel + držák elektrody a kabel + zemnicí svorka. Účelem kalibrace je kompenzovat odchylky v délce příslušenství, aby bylo možné upravit zobrazené měření napětí. Spuštěný proces je vysvětlen pomocí animace na obrazovce. Důležité: Kalibraci kabelu je třeba opakovat při každé výměně hořáku, svazku nebo zemnicího kabelu, aby bylo zajištěno optimální svařování. Řízení průtoku plynu (MIG-MAG) Na hlavní obrazovce můžete dlouhým stisknutím tlačítka č. 1 nastavit průtok plynu na manometru, aniž byste museli odvíjet přívodní vodič. Spuštěný proces je vysvětlen pomocí animace na obrazovce. Průtok plynu by měl být pravidelně kontrolován, aby bylo zajištěno optimální svařování. Čištění plynu (TIG) Přítomnost kyslíku v plameni může vést ke snížení mechanických vlastností a může mít za následek snížení odolnosti proti korozi. Chcete-li vyčistit hořák od plynu, stiskněte a podržte tlačítko č. 1 a postu- pujte podle pokynů na displeji.68 Použití rozhraní stroje Nakládání drátu (MIG-MAG) Chcete-li odvíjet drát v hořáku MIG/MAG bez spotřeby plynu, postupujte podle níže uvedeného postupu:1- Držte spoušť stisknutou v nesvařovacípoloze.2- Jakmile se na obrazovce zobrazí postup, můžete spoušť uvolnit.3 - Drát se začne odvíjet. Ve výchozím nastavení pracuje 3m rychlostí 5 m/min. Tyto hodnoty můžete změnit pomocí kolečka.Pokud chcete animaci ukončit, aniž byste čekali na dokončení podávání drátu, stiskněte krátce spoušť. Ukládání a vyvolání jobů Přístupné přes ikonu «JOB» na hlavní obrazovce. Nastavení při svařování jsou automaticky uložena a vyvolana při další zapnutí.Kromě nastavení při svařování, je možné uložit a vyvolat různé kongurace, nazvané JOBy Pro proces MIG/MAG je k dispozici 200 pracovních míst a pro proces TIG a MMA 100 pracovních míst. Ukládání je založeno na aktuálních parametrech procesu a aktuálním nastavení. Job Tento režim JOB umožňuje vytvářet, ukládat, vyvolávat a mazat Joby.

1- Uložit jako - Vytvoření Jobu

Stisknutím kolečka přizpůsobte název Jobu. Ověřte stisknutím tlačítka č. 2. Zobrazení aktuálního Jobu V pravé dolní části obrazovky se zobrazí číslo Jobu. Zastavení aktuálního Jobu Pokud chce uživatel aktuální Job zavřít, musí se vrátit do nabídky úlohy a vybrat možnost «Zavřít».

2 - Otevřít - Správa Jobů

Na obrazovce se zobrazí seznam dříve vytvořených Jobů. Krátkým stisknutím tlačítka č. 1 se vrátíte do předchozí nabídkyDlouhý stisk tlačítka č. 1 ( ) odstraní vybraný JOB nebo všechny JOBy. Krátké stisknutí tlačítka č. 2 ( ) umožňuje zobrazit podrobnosti o každé z dříve vytvořených JOBů. QuickLoad - Vyvolání JOBů na spoušti, když se nesvařuje. QuickLoad je režim vyvolání JOBů (max. 20) mimo svařování a je možný pouze v procesech MIG-MAG a TIG. Ze seznamu dříve vytvořených JOBů se JOB vyvolá krátkým stisknutím spouště. Podporovány jsou všechny režimy spouštění a svařování.

1 - Nový - Vytvoření nástroje QuickLoad

• Stisknutím kolečka přizpůsobte název funkce QuickLoad.• Zvolte počet JOBů, které mají být vyvolány, v rozmezí 2 až 20.• Zvolte citlivost spouště: pomalá, normální nebo rychlá• Výběr JOBů, která mají být odvolánaStisknutím tlačítka č. 2 potvrďte vytvoření funkce QuickLoad.CZ

Zobrazení aktuálního QuickLoad V pravé dolní části obrazovky se zobrazí číslo QuickLoad. Zastavení probíhajícího načítání QuickLoad Chcete-li zavřít aktuální QuickLoad, musí se uživatel vrátit do nabídky JOB/QuickLoad a vybrat možnost «Zavřít».

2 - Otevřít - Řízení QuickLoad

Na obrazovce se zobrazí seznam dříve vytvořených aplikací QuickLoad. Krátkým stisknutím tlačítka č. 1 se vrátíte do předchozí nabídky. Dlouhý stisk tlačítka č. 1 ( ) odstraní vybranou nebo všechny QuickLoady.Dlouhý stisk tlačítka č. 2 ( ) umožňuje upravit vybranou funkci QuickLoad. Krátké stisknutí tlačítka č. 2 ( ) umožňuje zobrazit podrobnosti o každém dříve vytvořeném rychlém načtení. Chybové kódy V následující tabulce je uveden neúplný seznam zpráv a chybových kódů, které se mohou objevit. Před přivoláním autorizovaného technika GYS proveďte tyto kontroly a ověření. Pokud uživatel potřebuje výrobek otevřít, musí povinně odpojit napájení vytažením zástrčky ze zásuvky a z bezpečnostních důvodů počkat 2 minuty.Chybové kódy Zprávy Řešení PŘEPĚŤOVÁ PORUCHAZkontrolujte elektrickou instalaciNechte si zkontrolovat elektrickou instalaci autorizovanou osobou. PODPĚŤOVÁ PORUCHAZkontrolujte elektrickou instalaci005 Porucha zemního prouduPřítomnost bludného proudu. Zkontrolujte zapojení svařovacího příslušenství (hořák, zemnicí svorka, držák elektrody atd.) PORUCHA CHLADICÍ JEDNOTKYChladicí jednotka nebyla detekovánaChladicí jednotka již není detekována. Zkontrolujte spojení mezi chla-dicí jednotkou a generátorem. PORUCHA PRŮTOKUUcpaný chladicí systémOvěřit kontinuitu cirkulace kapaliny.Zkontrolujte pojistku chladicí jednotky. PORUCHA HLADINY VODYZkontrolujte hladinu vodyNaplňte nádržku chladiče až po okraj (doporučená chladicí kapalina : č. 062511) CHLADICÍ JEDNOTKATeplotní ochranaPočkejte několik minut, než chladicí jednotka vychladne.Dbejte na to, aby nebyl překročen doporučený pracovní cyklus pro použitý svařovací proud.Ujistěte se, že vstupy a výstupy vzduchu nejsou ucpané. ZDROJTeplotní ochranaPočkejte několik minut, než generátor vychladne.Dbejte na to, aby nebyl překročen doporučený pracovní cyklus pro použitý svařovací proud. VentilátorPorucha ventilátoruVypněte zdroj napájení vytažením zástrčky ze zásuvky a zkontrolujte, zda není zablokován ventilátor. SPOUŠT’Stiskne se spoušťVyjměte hořák a zkontrolujte, zda je zpráva stále aktuální.Zkontrolujte, zda není zablokován přepínač «čištění plynu/ posuv drátu».Zkontrolujte, zda není zablokován spouštěcí mechanismus hořáku MIG/MAG. POHONNelze dosáhnout požadované rychlostiZkontrolujte nastavení přítlaku motorových válců.Zkontrolujte, zda není drát zablokován v plášti hořáku.70 Použití rozhraní stroje

Přetížení, Zkontrolujte prosím své nastavení Stisknutím a uvolněním spouště vymažete Zkontrolujte nastavení a instalaci generátoru (drát, válečky, plyn, hořák atd.) Pokud problém přetrvává, proveďte aktualizaci (prostřednictvím služby Planet GYS).

Problém při spuštění svařování Zkontrolujte prosím parametry svařování Stisknutím a uvolněním spouště vymažete Zkontrolujte nastavení a instalaci generátoru (drát, válečky, plyn, hořák atd.) Pokud problém přetrvává, proveďte aktualizaci (prostřednictvím služby Planet GYS).

Přetížení USB Odpojte USB klíč Vyměňte USB klíč.

Došlo k interní systémové chybě. Restartujte prosím svůj produkt Vypněte a znovu zapněte výrobek. Pokud problém přetrvává, proveďte aktualizaci (prostřednictvím Planet GYS) - Chyba během kalibrace Překalibrujte svařovací kabely (nabídka «Kalibrace») - Zádný paměťový prostor v zařízení Odstraněním joby uvolníte místo v interním úložišti.

Soubor %s není podporován Chyba %d Pokračovat i tak? Data na klíči USB jsou poškozená. Zkontrolujte svá data.

Nelze zapisovat na USB klíč Uvolněte místo na USB klíči. Pokud problém přetrvává, vyměňte USB klíč.

Zdá se, že USB klíč není rozpoznán. Na obrazovce se nezobrazí krok 5 postupu aktuali- zace (viz obecné pokyny).

3- Stisknutím a podržením kolečka HMI vynutíte aktualizaci.

Pokud se objeví chybový kód, který není uveden v seznamu, nebo pokud problémy přetrvávají, obraťte se na svého distributora.
