INSTRUKCJA OBSŁUGI P3 Auto GYS

Ta instrukcja interfejsu użytkownika (HMI) jest częścią kompletnej dokumentacji. Wraz z produktem dostarczana jest ogólna instrukcja obsługi. Przeczytać i przestrzegać wskazówek zawartych w instrukcji ogólnej, zwłaszcza wskazówek dotyczących bezpieczeństwa!

Stosowanie i eksploatacja tylko z następującymi produktami

P1 GYS AUTO	√
P2 GYS AUTO	√
P3 GYS AUTO	√

Wersja oprogramowania

W niniejszej instrukcji opisano następujące wersje oprogramowania:

1.0

Wersja oprogramowania interfejsu jest wyświetlana w menu ogólnym: System / Informacje

Sterowanie źródła prądu

Główny ekran zawiera wszystkie niezbędne informacje przed, podczas i po spawaniu. Interfejs jest konfigurowalny z 2 trybami wyświetlania: Easy lub Expert.

Łatwy Expert

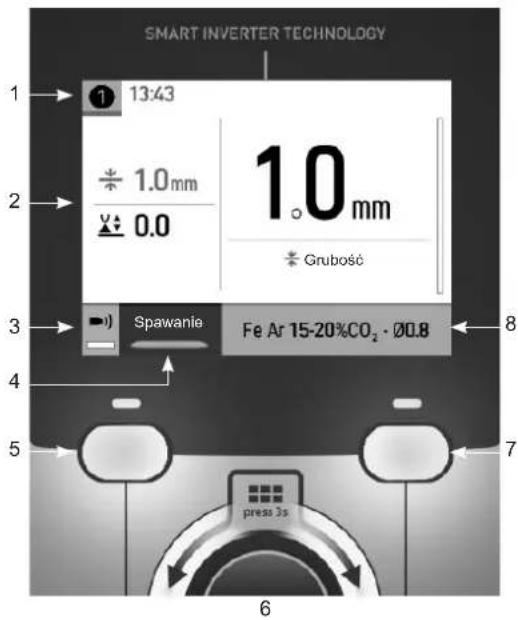

SMART INVERTER TECHNOLOGY 1 13:43 ÷ 1.0mm ÷ 0.0 1.0 mm Grubość 3 Spawanie Fe Ar 15-20%CO₂ · Ø0.8 4 5 6 7 8

1 Używany palnik (P2 / P3) Harmonogram

2 Bieżące ustawienia

3 Długie naciśnięcie BP1 Kontrola przepływu gazu

4 Wybór trybu spawania : Spawanie/Zgrzewanie ciągłe

5 Przycisk 1 (BP1)

Pokrętło nawigacyjne 6 Krótko naciśnij, aby potwierdzić Długie naciśnięcie = Menu ogólne

7 Przycisk 2 (BP2)

8 Aktualne parametry procesu

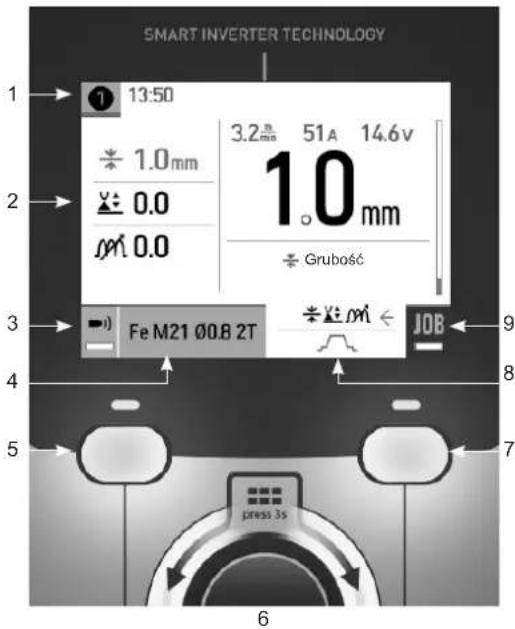

SMART INVERTER TECHNOLOGY 1 13:50 ÷ 1.0 mm ÷ 0.0 m 0.0 3.2 m 51A 14.6V 1.0 mm Grubość Fe M21 Ø0.8 2T ÷ m ← JOB 9 8 7 press 3s 6

1 Używany palnik (P2 / P3) Harmonogram

2 Bieżące ustawienia

3 Długie naciśnięcie BP1 Kontrola przepływu gazu

4 Aktualne parametry procesu

5 Przycisk 1 (BP1)

Pokrętło nawigacyjne 6 Krótko naciśnij, aby potwierdzić Długie naciśnięcie = Menu ogólne

7 Przycisk 2 (BP2)

8 Ustawienia zaawansowane

9 Długie naciśnięcie BP2 Dostęp do JOB

Tryb łatwy :

Ten uproszczony tryb wyświetlania jest idealny do osiągnięcia optymalnej jakości spoiny.
- 2 tryby spawania: Spawaniei zgrzewanie ciągłe
- 4 ustawienia : Wybór materiału spawalniczego (synergia), średnicy drutu spawalniczego, grubości i długości łuku

Tryb Expert :

Ten bardziej złożony tryb wyświetlania jest dostępny dla doświadczonych spawaczy.

• Tryby spawania : Standardowy i impulsowy
• Zachowanie spustu : 2T i 4T
• Tryby zgrzewania : Spot i Spot-Delay
• Wybór głównego ustawienia, które ma być wyświetlane na ekranie
• Pełna regulacja cyklu spawania : Długość łuku, Self, Pre-gas, Hot Start, Burn Back, Post-gas, itd

Menu ogólne

Nawigacja pomiędzy poszczególnymi blokami odbywa się za pomocą pokrętła.

Z ekranu głównego, długie naciśnięcie na pokrętło przenosi nas do menu głównego.

Naciśnięcie przycisku nr 1 (◀ powoduje krótki powrót do poprzedniego menu lub przejście do ekranu głównego.

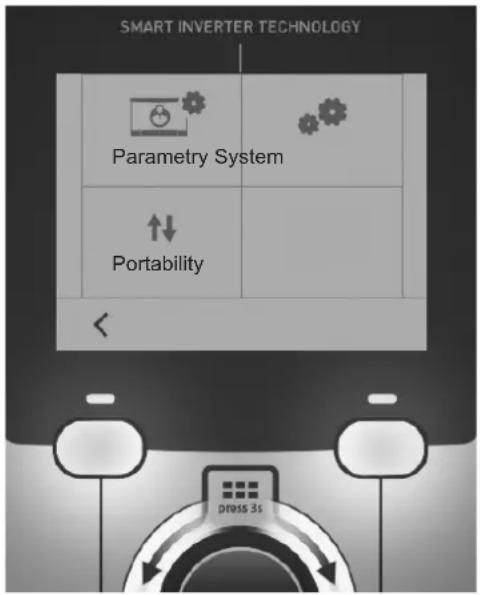

SMART INVERTER TECHNOLOGY Parametry System ↑↓ Portability <

Parametry

Tryb wyświetlania

- Łatwy : uproszczony wyświetlacz odpowiedni dla zdecydowanej większości użytkowników.

- Expert : kompletny pokaz odpowiedni dla doświadczonego spawacza. Pozwala na regulację czasów poszczególnych faz cyklu spawania.

Język

Wybór języka interfejsu (francuski, angielski, niemiecki itp.).

Jednostki miary

Wybór wyświetlania systemu jednostek : International (SI) lub Imperial (USA).

Nazewnictwo materiałowe

Norma europejska (EN) lub norma amerykańska (AWS).

Jasność

Reguluje jasność ekranu interfejsu (ustawienie od 1 (ciemny wygląd) do 10 (bardzo jasny)).

System

Nazwa urządzenia

Informacja o nazwie urządzenia i możliwości jego personalizacji.

Zegar

Ustawienie czasu, daty i formatu (AM/PM).

Informacja

Dane konfiguracyjne dla elementów systemu produktu:

• Model
• Numer seryjny
• Nazwa urządzenia
• Wersja oprogramowania

Nacisnąć przycisk nr 2:

Eksport konfiguracji maszyny do pamięci USB (niedołączona)

Reset

Resetuje ustawienia produktu:

• Częściowe : wartość domyślna aktualnego procesu spawania.
• Ogółem : wszystkie dane konfiguracyjne urządzenia zostaną przywrócone do ustawień fabrycznych.

Portability

Import Config.

Ładowanie konfiguracji maszyny z pamięci USB (katalog : Removable disk) do urządzenia. Długie naciśnięcie przycisku nr 1 (łpowoduje usunięcie konfiguracji z pamięci USB.

Export Config.

Eksportowanie konfiguracji maszyny do pamięci USB (katalog : Removable disc).

Import Job

Importuj Jobs zgodnie z procedurami obecnymi w katalogu Removable Disk w kluczu USB do maszyny.

Export Job

Eksportowanie zadań z maszyny do pamięci USB zgodnie z procedurami (katalog : Disque amovible\PORTABILITY\JOB)

Należy pamiętać, że stare zadania w pamięci USB mogą zostać usunięte.

Aby zapobiec utracie danych podczas importu lub eksportu danych, nie należy wyjmować pamięci USB ani wyłączać urządzenia. Nazwa pliku jest powiązana z nazwą urządzenia i numerem seryjnym.

Pamięć USB nie jest dołączona do zestawu.

Kontrola przepływu gazu

Na ekranie głównym długie naciśnięcie przycisku n°1 pozwala na regulację przepływu gazu na mano-metrze bez odwijania przewodu zasilającego. Procedura po uruchomieniu jest wyjaśniana za pomocą animacji na ekranie. Przepływ gazu powinien być okresowo sprawdzany, aby zapewnić optymalne spawanie.

Ładowanie drutu

Aby odwijać drut w palniku MIG/MAG bez zużywania gazu, należy postępować zgodnie z poniższą procedurą:

1- Przytrzymaj spust w dół w pozycji bez spawania, nie zwalniając go.
2- Procedura jest automatycznie wyświetlana na ekranie.
3- Nić zaczyna się odwijać. Domyślnie 3m działa z prędkością 5m/min. Wartości te można zmieniać za pomocą pokrętła.

Przechowywanie i przywoływanie zadań

Dostęp poprzez ikonę «JOB» na ekranie głównym.

Bieżące ustawienia są zapisywane automatycznie i odtwarzane przy uruchomieniu urządzenia.

Oprócz bieżących ustawień istnieje możliwość zapisania i odtworzenia tak zwanych konfiguracji „zadań”. Jest 200 miejsc do zapisania trybów. Przechowywanie odbywa się na podstawie aktualnych parametrów procesu i bieżących ustawień.

Job

Ten tryb JOB umożliwia tworzenie, zapisywanie, przywoływanie i usuwanie JOB.

1- Zapisz jako - Tworzenie zadania

Dostosuj nazwę zadania, naciskając kółko. Zatwierdzić przyciskiem nr 2.

Wyświetlanie aktualnego zlecenia

W prawej dolnej części ekranu wyświetlany jest numer zadania.

Zatrzymanie bieżącego zadania

Aby zamknąć bieżące zlecenie, użytkownik musi wrócić do menu Zlecenie i wybrać «Zamknij».

2- Otwarte - Zarządzanie zadaniami

Na ekranie znajduje się lista wcześniej utworzonych zadań.

Długie naciśnięcie przycisku nr 1 powoduje usunięcie aktywnego zlecenia lub wszystkich zleceń.

Krótko nacisnąć przycisk nr 1, aby powrócić do poprzedniego menu

Krótkie naciśnięcie przycisku n°2 pozwala zobaczyć szczegóły każdej z wcześniej utworzonych prac.

Kody błędów

Poniższa tabela przedstawia niewyczerpującą listę komunikatów i kodów błędów, które mogą się pojawić. Wykonać te sprawdzenia i kontrole przed wezwaniem autoryzowanego technika GYS.

W przypadku konieczności otwarcia produktu przez użytkownika należy obowiązkowo odciąć zasilanie poprzez wyjęcie wtyczki elektrycznej i odczekać 2 minuty dla bezpieczeństwa.

Kody błąd	Wiadomości Rozwiązania
001	USTERKA PRZEPIĘCIOWASprawdź instalację elektryczną	Zleć sprawdzenie instalacji elektrycznej osobie upoważnionej.
002	USTERKA PODNAPIĘCIOWASprawdź instalację elektryczną
005 Usterka prądu uziemienia		Obecność prądu błądzącego. Sprawdzić okablowanie części akcesoriów spawalniczych (palnik, zacisk uziemienia, itp.)
010	ŻRÓDŁO PRĄDUZabezpieczenie termiczne	Odczekaj kilka minut, aż źródło prądu ostygnie.Upewnij się, że nie został przekroczony zalecany cykl pracy dla stosowanego prądu spawania.Upewnij się, że wloty i wyloty powietrza nie są zatkane.
011	WentylatorBłąd wentylatora	Wytączyć zasilanie przez wyjęcie wtyczki i sprawdzić, czy wentylator nie jest zablokowany.
012	SPUSTPociągnięto za spust	Sprawdź, czy spust palnika MIG/MAG nie jest zablokowany.
015	SILNIKBrak możliwości osiągnięcia wymaganej prędkości obrotowej	Sprawdzić ustawienia nacisku rolek bębna silnika.Sprawdź, czy przewód wypełniający nie jest zablokowany w osłonie palnika.
019	Przeciążenie, proszę sprawdzić swoje ustawienia Naciśnij i zwolnij spust, aby wymazać	Sprawdź ustawienia źródła prądu i instalację (drut wypełniający, rolki, gaz, palnik itp.)Jeśli problem nadal występuje, wykonaj aktualizację (poprzez Planet GYS).
020	Problem z rozpoczęciem spawaniaProszę sprawdzić parametry spawaniaNaciśnij i zwolnij spust, aby wymazać	Sprawdź ustawienia źródła prądu i instalację (drut wypełniający, rolki, gaz, palnik itp.)Jeśli problem nadal występuje, wykonaj aktualizację (poprzez Planet GYS).
024	Przeciążenie USBOdlączanie USB	Zmień pamięć USB.
-	Wystąpił wewnętrzny błąd systemu.Proszę zrestartować produkt	Wytączyć i ponownie włączyć produkt.Jeśli problem nadal występuje, dokonaj aktualizacji (Via Planet GYS)
- Więcej miejsca w pamięci urządzenia Usuń zadania, aby zwolnić miejsce w pamięci wewnętrznej.
-	Plik %s nie jest obsługiwanyErr %dKontynuować mimo wszystko ?	Dane w pamięci USB są uszkodzone. Sprawdź swoje dane.
- Nie można zapisać w pamięci USB		Zwolnij miejsce na pamięci USB.Jeśli problem nadal występuje, zmień pamięć USB.

Jeśli pojawi się kod błędu niewymieniony na liście lub problemy, nie ustąpią, skontaktuj się z dystrybutorem.
