INSTRUKCJA OBSŁUGI IAN 311421 MIOMARE
Wskazówki dotyczące montażu oraz bezpieczeństwa
CZ
MULTIFUNKČNÍ SPRCHA SE SPRCHOVOU TYČÍ
PL Wskazówki dotyczące montażu oraz bezpieczeństwa Strona 17

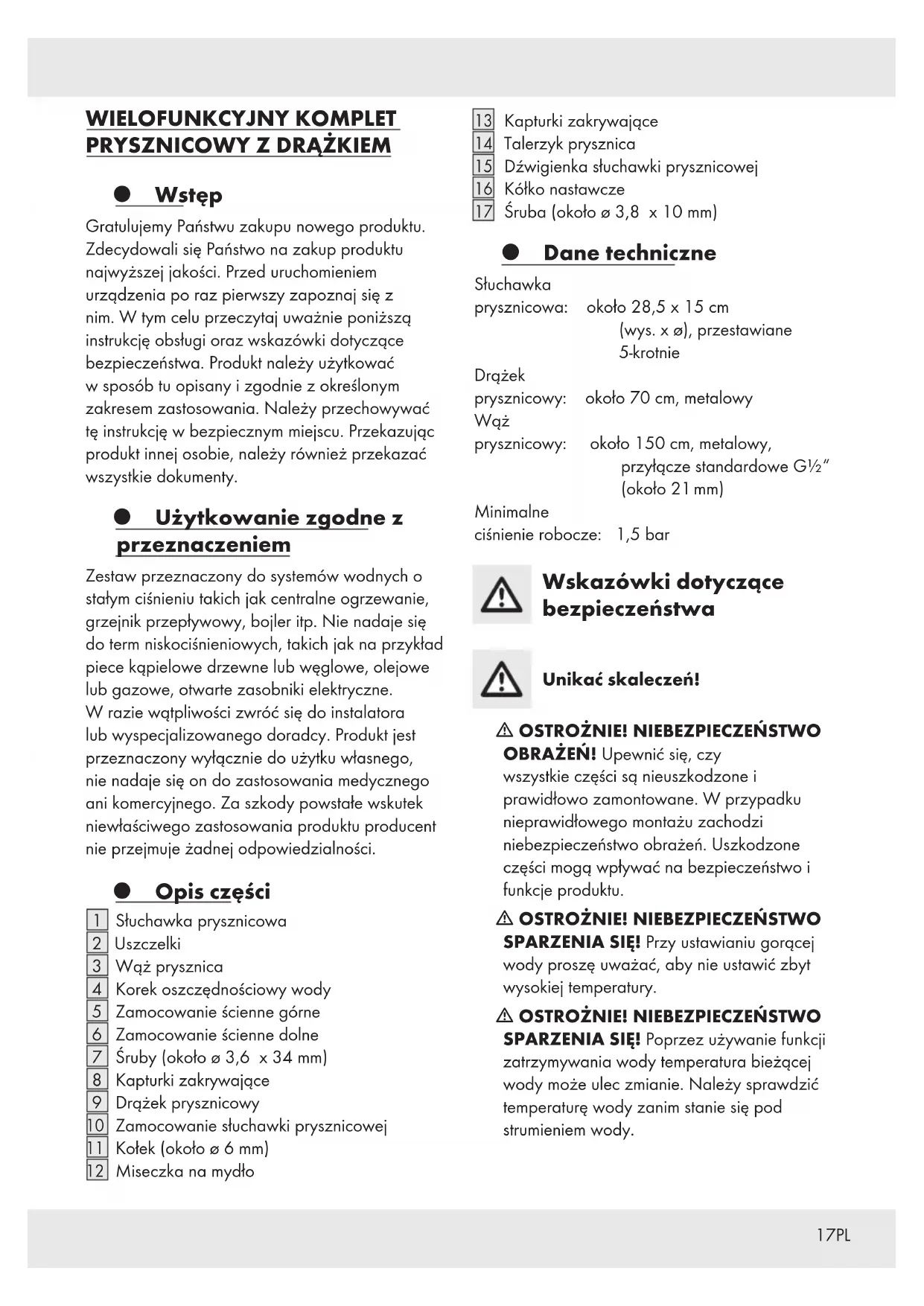

Gratulujemy Państwu zakupu nowego produktu. Zdecydowali się Państwo na zakup produktu najwyższej jakości. Przed uruchomieniem urządzenia po raz pierwszy zapoznaj się z nim. W tym celu przeczytaj uważnie poniższą instrukcję obsługi oraz wskazówki dotyczące bezpieczeństwa. Produkt należy użytkować w sposób tu opisany i zgodnie z określonym zakresem zastosowania. Należy przechowywać tę instrukcję w bezpiecznym miejscu. Przekazując produkt innej osobie, należy również przekazać wszystkie dokumenty.
Użytkowanie zgodne z przeznaczeniem
Zestaw przeznaczony do systemów wodnych o stałym ciśnieniu takich jak centralne ogrzewanie, grzejnik przepływowy, bojler itp. Nie nadaje się do term niskociśnieniowych, takich jak na przykład piece kąpielowe drzewne lub węglowe, olejowe lub gazowe, otwarte zasobniki elektryczne. W razie wątpliwości zwrócić się do instalatora lub wyspecjalizowanego doradcy. Produkt jest przeznaczony wyłącznie do użytku własnego, nie nadaje się on do zastosowania medycznego ani komercyjnego. Za szkody powstałe wskutek niewłaściwego zastosowania produktu producent nie przejmuje żadnej odpowiedzialności.
Opis części
1 Słuchawka prysznicowa
2 Uszczelki
3 Wąż prysznica
4 Korek oszczędnościowy wody
5 Zamocowanie ścienne górne
6 Zamocowanie ścienne dolne
7 Śruby (około ø 3,6 x 34 mm)
8 Kapturki zakrywające
9 Drążek prysznicowy
10 Zamocowanie słuchawki prysznicowej
11 Kotek (około ø 6 mm)
12 Miseczka na mydło
13 Kapturki zakrywające
14 Talerzyk prysznica
15 Dźwigienka słuchawki prysznicowej
16 Kółko nastawcze
17 Śruba (około ø 3,8 x 10 mm)
● Dane techniczne
Stuchawka
prysznicowa: około 28,5 x 15 cm (wys. x ø), przestawiane 5-krotnie
Drążek
prysznicowy: około 70 cm, metalowy
Wqż
prysznicowy: około 150 cm, metalowy, przyłącze standardowe G ^1/2 " (około 21 mm)
Minimalne
ciśnienie robocze: 1,5 bar
Wskazówki dotyczące bezpieczeństwa
Unikać skaleczeń!
⚠ OSTROŻNIE! NIEBEZPIECZEŃSTWO
OBRAŻEŃ! Upewnić się, czy wszystkie części są nieuszkodzone i prawidłowo zamontowane. W przypadku nieprawidłowego montażu zachodzi niebezpieczeństwo obrażeń. Uszkodzone części mogą wpływać na bezpieczeństwo i funkcje produktu.
⚠ OSTROŻNIE! NIEBEZPIECZEŃSTWO
SPARZENIA SIE! Przy ustawianiu gorącej wody proszę uważać, aby nie ustawić zbyt wysokiej temperatury.
⚠ OSTROŻNIE! NIEBEZPIECZEŃSTWO
SPARZENIA SIĘ! Poprzez używanie funkcji zatrzymywania wody temperatura bieżącej wody może ulec zmianie. Należy sprawdzić temperaturę wody zanim stanie się pod strumieniem wody.
⚠ OSTROŻNIE! NIEBEZPIECZEŃSTWO
SPARZENIA SIĘ! Poprzez zmianę funkcji słuchawki prysznicowej 1 temperatura bieżącej wody może ulec zmianie. Należy sprawdzić temperaturę wody zanim stanie się pod strumieniem wody.
Drążka prysznicowego nie wolno używać do trzymania i podpierania się, materiał mocujący i sam drążek 9 nie są do takiego obciążenia dostosowane.
Unikaj uszkodzeń rzeczy!
Montaż powinien zostać wykonany tylko przez wykwalifikowaną osobę!
Sprawdzić przed montażem czy wybrana ściana nadaje się do zamontowania drążka prysznicowego. Zaczerpnąć informacji w sklepie specjalistycznym.
Ostrożnie! Niebezpieczeństwo szkód wyrządzonych przez wodę!
Przed wierceniem upewnić się, że w miejscu wiercenia nie znajdują się żadne rury przepływowe.
Zwrócić uwagę na to, aby wszystkie uszczelki 2 były prawidłowo osadzone.
■ Proszę pamiętać, że uszczeńki są częściami zużywającymi się, które od czasu do czasu należy wymieniać.
Przed zamontowaniem na ścianie proszę poinformować się o materiale montażowym odpowiednim na Państwa ścianę. Do montażu na ścianę dołączyliśmy materiał montażowy przewidziany do zastosowania na zwykłej ścianie murowanej.
Uwagi: Prysznic ręczny 1 posiada funkcję zatrzymania wody (WODA-STOP): pozostający wówczas niewielki strumień wody przypomina o konieczności jej zakręcenia.
● Montage
Uwagi:
W przypadku armatur z przyłączem 26,4 mm (G ^3/4 ") należy założyć jedną część adaptera z 26,4 mm (G ^3/4 )-gwintem wewnętrznym i 21 mm (G ^1/2 )-gwintem zewnętrznym, które są dostępne w każdym markecie budowlanym lub sklepie specjalistycznym.
Do zakresu dostawy twojego zestawu drążka prysznicowego należy korek oszczędnościowy wody 4.
■ Stożkowa nakrętka węża prysznicowego może się swobodnie obracać, aby zapobiegać skręcaniu się węża.
Obstuga
Nastawianie słuchawki prysznicowej
Nastaw wysokość zamocowania słuchawki prysznicowej 10 za pomocą kółka nastawczego 16.
Nastaw kąt nachylenia słuchawki prysznicowej 1 poprzez zamocowanie słuchawki prysznicowej 10.
Prysznic - funkcje
Pokręcając dźwigienkę słuchawki prysznicowej 15 nastawić żądaną funkcję słuchawki prysznicowej 1 (zobacz Rysunek E).
Słuchawka prysznicowa 1 dysponuje następującymi funkcjami:
Deszczownica + masaż
Pryskanie+ Strumień mieszany
Czyszczenie i pielęgnacja
Czyść produkt wilgotną, miękka szmatką i ewentualnie za pomocą tagodnego środka czyszczącego.
■ Usuwaj osady wapna na zestawie drążków prysznicowych za pomocą jakiegoś dostępnego w handlu odwapniacza. Przestrzegaj przy tym instrukcji użytkowania twojego oczyszczacza.
Utylizacja
Opakowanie wykonane jest z materiałów przyjaznych dla środowiska, które można przekazać do utylizacji w lokalnym punkcie przetwarzania surowców wtórnych.
Informacji na temat możliwości utylizacji wyeksploatowanego produktu udziela urząd gminy lub miasta.
Gwarancja
Produkt wyprodukowano według wysokich standardów jakości i poddano skrupulatnej kontroli przed wysytką. W przypadku wad produktu nabywcy przysługują ustawowe prawa. Gwarancja nie ogranicza ustawowych praw nabywcy produktu.
Produkt objęte jest 3 gwarancją, licząc od daty zakupu. Gwarancja wygasa w razie zawinionego przez użytkownika uszkodzenia produktu, niewłaściwego użycia lub konserwacji.
Korek oszczędnościowy wod
Dzięki zastosowaniu korka oszczędnościowy wody 4 zostaje zredukowany przepływ wody. Może to mieć wpływ na sprawność działania twojego podgrzewacza przelotowego. Jeżeli przepływ wody jest za mały, to twój podgrzewacz przelotowy automatycznie wyłączy się.
W przypadku wystąpienia w ciągu 3 lat od daty zakupu wad materiałowych lub fabrycznych, dokonujemy - według własnej oceny - bezpłatnej naprawy lub wymiany produktu.
Świadczenie gwarancyjne obejmuje wady materiałowe i fabryczne. Gwarancja nie obejmuje części produktu ulegających normalnemu zużyciu, uznawanych za części zużywalne (np. baterie) oraz uszkodzeń części łamliwych, np. przełączników, akumulatorów lub wykonanych ze szkła.
