NÁVOD K OBSLUZE IAN 311421 MIOMARE

Pokyny k montáži a bezpečnostní pokyny

SK

MULTIFUNKČNÁ SPRCHA S TYČOU - SÚPRAVA

Pokyny pre montáž a bezpečnost'

IAN 311421

i

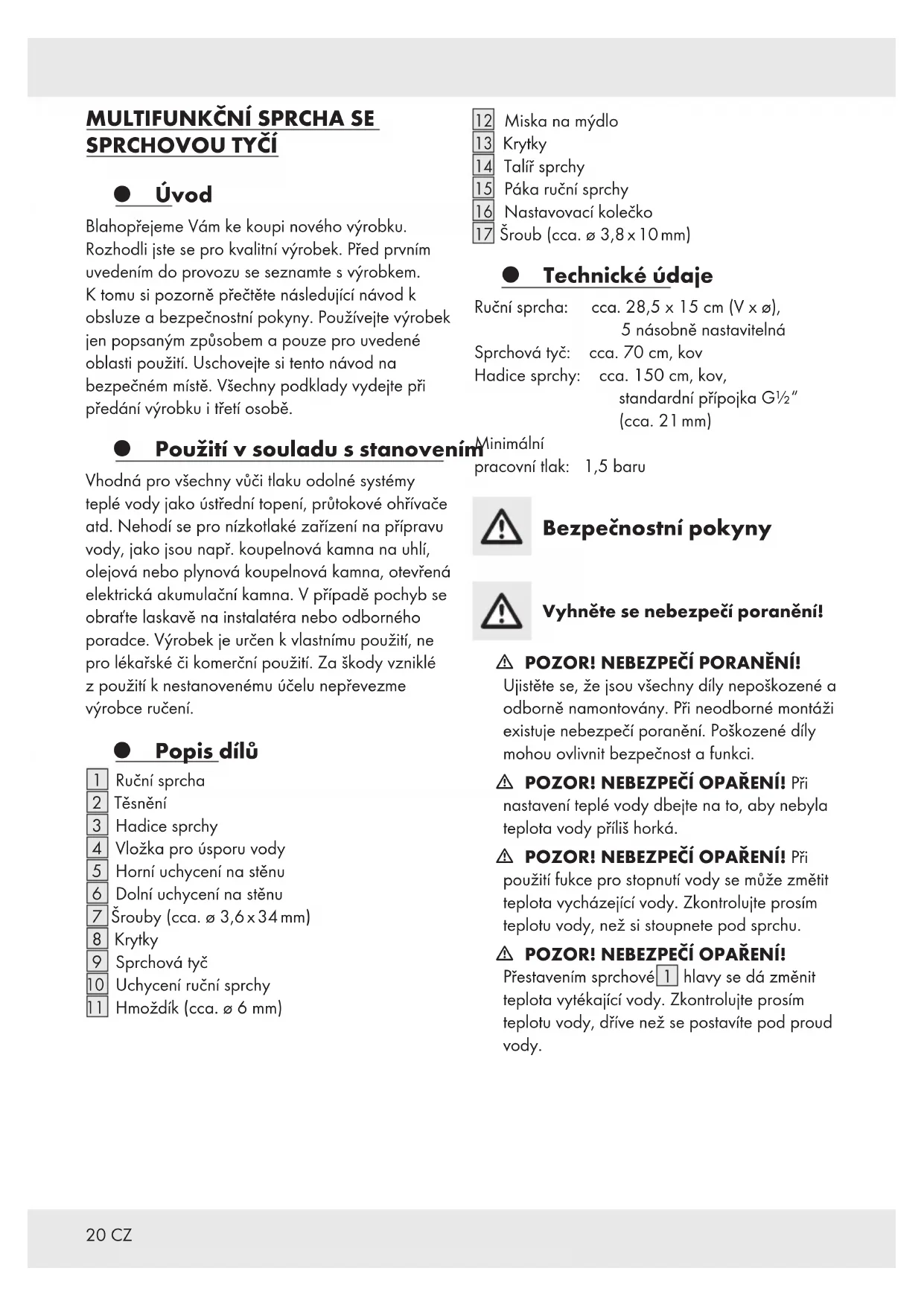

CZ Pokyny k montáži a bezpečnostní pokyny Strana 20

Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní výrobek. Před prvním uvedením do provozu se seznamte s výrobkem. K tomu si pozorně přečtěte následující návod k obsluze a bezpečnostní pokyny. Používejte výrobek jen popsaným způsobem a pouze pro uvedené oblasti použití. Uschovejte si tento návod na bezpečném místě. Všechny podklady vydejte při předání výrobku i třetí osobě.

● Použití v souladu s stanovením

Vhodná pro všechny vůči tlaku odolné systémy teplé vody jako ústřední topení, průtokové ohřívače atd. Nehodí se pro nízkotlaké zařízení na přípravu vody, jako jsou např. koupelnová kamna na uhlí, olejová nebo plynová koupelnová kamna, otevřená elektrická akumulační kamna. V případě pochyb se obraťte laskavě na instalatéra nebo odborného poradce. Výrobek je určen k vlastnímu použití, ne pro lékařské či komerční použití. Za škody vzniklé z použití k nestanovenému účelu nepřevezme výrobce ručení.

● Popis dílů

1 Ruční sprcha 2 Těsnění 3 Hadice sprchy 4 Vložka pro úsporu vody 5 Horní uchycení na stěnu 6 Dolní uchycení na stěnu 7 Šrouby (cca. ø 3,6 x 34 mm) 8 Krytky 9 Sprchová tyč 10 Uchycení ruční sprchy 11 Hmoždík (cca. ø 6 mm)

12 Miska na mýdlo
13 Krytky
14 Talíř sprchy
15 Páka ruční sprchy
16 Nastavovací kolečko
17 Šroub (cca. ø 3,8 x 10 mm)

● Technické údaje

Ruční sprcha: cca. 28,5 x 15 cm (V x ø), 5 násobně nastavitelná

Sprchová tyč: cca. 70 cm, kov

Hadice sprchy: cca. 150 cm, kov, standardní přípojka G ^1/2 " (cca. 21 mm)

Minimální pracovní tlak: 1,5 baru

Bezpečnostní pokyny

Vyhněte se nebezpečí poranění!

⚠️ POZOR! NEBEZPEČÍ PORANĚNÍ!

Ujistěte se, že jsou všechny díly nepoškozené a odborně namontovány. Při neodborné montáži existuje nebezpečí poranění. Poškozené díly mohou ovlivnit bezpečnost a funkci.

⚠️ POZOR! NEBEZPEČÍ OPAŘENÍ! Při

nastavení teplé vody dbejte na to, aby nebyla teplota vody príliš horká.

⚠️ POZOR! NEBEZPEČÍ OPAŘENÍ! Při

použití fukce pro stopnutí vody se může změtit teplota vycházející vody. Zkontrolujte prosím teplotu vody, než si stoupnete pod sprchu.

⚠️ POZOR! NEBEZPEČÍ OPAŘENÍ!

Přestavením sprchové 1 hlavy se dá změnit teplota vytékající vody. Zkontrolujte prosím teplotu vody, dříve než se postavíte pod proud vody.

Sprchová ^tyč se nesmí používat k držení nebo podepírání, upevnění a tyče ^9 samotné nejsou dimenzovány pro zátěže, které se přitom vyskytují.

Vyhněte se věcným škodám!

■ Montáž mohou provést jen odborníci!
Před montáží na stěnu zkontrolujte, zda je zvolená stěna vhodná na to, aby nesla soupravu sprchových tyčí. Případně se informujte ve specializovaném obchodě.

■ Pozor na škody způsobené vodou!

Ujistěte se před vrtáním, že se na místě vrtání nenacházejí žádné trubky.

Dbejte na to, aby všechna těsnění měla správné usazení.
Dbejte na to, že těsnění jsou rychleopotřebované díly, které se musí čas od času vyměnit.
Před montáží na stěnu se informujte o montážním materiálu pro vaší stěnu. Pro montáž na stěnu jsme přiložili montážní materiál, který se hodí pro běžné, pevné zdivo.

Upozornění: Ruční sprcha 1 má funkci zastavení vody: Mírný doběh vody upozorňuje na odstavení sprchy.

Montáž

Upozornění:

U armatur se 26,4 mm (G ^3/4 ") přípojkou vsad'te prosím redukci se 26,4 mm (G ^3/4 ) vnitřním závitem a 21 mm (G ^1/2 ) vnějším závitem, dostanete jí v každých stavebninách nebo obchodě se sanitární technikou.
K rozsahu dodávky vaší sady tyče sprchy patří vložka pro úsporu vody 4
Kuželová matice hadice sprchy je volně otočná, aby se zabránilo překrucování.

Obsluha

Nastavení ruční sprchy

Nastavte výšku uchycení ruční spráky prostřednictvím nastavovacího kolečka 16.
Nastavte úhel sklonu ruční sprchy individuálně prostřednictvím uchycení sprchy 10.

Funkce sprchy

Otočením páky ruční sprchy nastavte funkci ruční sprchy 1 (viz obr. E).

Ruční sprcha 1 má čtyři následující funkce:

Smíšený tryskový proud

Vložka pro úsporu vody

Použitím vložky pro úsporu vody 4 se redukuje průtočné množství vody. To může mít vliv na funkceschopnost vašeho průtokového ohřívače. Je-li příliš malé průtočné množství vody, vypne se váš průtokový ohřívač automaticky.

- Čistění a ošetřování

Výrobek očistěte vlhkou tkaninou a případně mírným čisticím prostředkem.

Usazeniny vápníku na sadě sprchové tyče odstraňte v obchodě běžným odstraňovačem vápníku. Dbejte přitom na návod k použití vašeho čistíče.

Zlikvidování

Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.

Záruka

Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.

Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.

Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.

Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.

MULTIFUNKČNÁ SPRCHA S TYČOU - SÚPRAVA

• Úvod

● Použitie v súlade s ustanovením

ručná sprcha: cca 28,5 x 15 cm (V x ø), 5 možností nastavenia

sprchovacia tyč: cca 70 cm, kov sprchovacia

Zabráňte poškodeniu materiálu!
