Typ produktu	Sprchová hlavica so sprchovým stĺpom
Značka	Miomare
Model	IAN 311421
Rozmery sprchovej hlavice	Približne 28,5 x 15 cm (výška x priemer)
Rozmery sprchového stĺpa	Približne 70 cm (výška)
Dĺžka hadice	Približne 150 cm
Materiál	Stĺp a hadica z kovu
Prípojka	Štandard G 1/2\" (približne 21 mm)
Minimálny prevádzkový tlak	1,5 baru
Počet nastavení prúdu	5 (vrátane dažďa a masáže)
Špeciálne funkcie	Zastavenie vody, prvok na úsporu vody
Použitie	Pre tlakové ohrievače vody (nie pre nízkotlakové)
Čistenie	Mäkká vlhká handrička, odstraňovač vodného kameňa
Odhadovaná hmotnosť	Približne 1,5 kg
Záruka	3 roky
Obsah balenia	Sprchová hlavica, hadica, stĺp, držiaky, skrutky, hmoždinky, tesnenia, držiak na mydlo
Typ montáže	Nástenný (vyžaduje vŕtanie)
Opotrebiteľné diely	Tesnenia (pravidelne vymieňať)

Často kladené otázky - IAN 311421 MIOMARE

Ako nainštalovať sprchovú hlavicu?

Montáž musí vykonať kompetentná osoba. Vyvŕtajte otvory do steny, vložte hmoždinky (ø 6 mm) a upevnite nástenné držiaky pomocou dodaných skrutiek (ø 3,6×34 mm). Zaveste sprchový stĺp na držiaky. Pripojte hadicu k vodovodnej batérii (štandard G 1/2") a k hlavici. Uistite sa, že tesnenia sú na svojom mieste. Podrobné schémy nájdete v návode.

Aký je minimálny požadovaný tlak?

Minimálny prevádzkový tlak je 1,5 baru. Pod ním môže byť prietok nedostatočný a niektoré ohrievače vody sa môžu automaticky vypnúť.

Ako vyčistiť usadeniny vodného kameňa?

Použite komerčný odstraňovač vodného kameňa podľa pokynov výrobcu. Aplikujte na stĺp a sprchovú hlavicu, dôkladne opláchnite. Pre hlavicu ju môžete rozobrať a namočiť do octového roztoku. Na bežné čistenie použite mäkkú handričku.

Je sprchová hlavica vhodná pre prietokový ohrievač vody?

Áno, je vhodná pre akýkoľvek tlakový systém teplej vody, ako je ústredné kúrenie alebo prietokový ohrievač. Nie je vhodná pre nízkotlakové ohrievače (drevo, uhlie, olej, plyn, otvorené zásobníky). V prípade pochybností sa poraďte s odborníkom.

Ako nastaviť rôzne prúdy?

Otočte páčku nastavenia sprchovej hlavice (označenie 15 v návode) na výber z 5 funkcií: dážď, masáž atď. Hlavica je otočná vďaka naklápaciemu držiaku.

Čo robiť, ak je prietok vody príliš nízky?

Najprv skontrolujte prívodný tlak (minimum 1,5 baru). Dodaný prvok na úsporu vody môže znižovať prietok; odstráňte ho pre zvýšenie prietoku. Ak problém pretrváva, vyčistite filtre a odstráňte vodný kameň z hlavice.

Môžem používať sprchovú tyč na oporu?

Nie, sprchová tyč nie je určená na nosenie hmotnosti osoby. Nezavesujte sa na ňu. V prípade potreby použite špeciálnu opornú tyč.

Ako vymeniť tesnenia?

Tesnenia (označenie 2) sú opotrebiteľné diely. Na ich výmenu odskrutkujte spojky, vyberte staré tesnenia, vložte nové a opäť utiahnite. Použite tesnenia rovnakej veľkosti (štandard) na zabezpečenie tesnosti.

Aké príslušenstvo je súčasťou súpravy?

Súprava obsahuje: sprchovú hlavicu (1), tesnenia (2), hadicu (3), prvok na úsporu vody (4), horný (5) a dolný (6) nástenný držiak, dlhé (7) a krátke (17) skrutky, krytky (8 a 13), sprchový stĺp (9), držiak sprchovej hlavice (10), hmoždinky (11), držiak na mydlo (12).

Vzťahuje sa záruka na opotrebiteľné diely?

3-ročná záruka sa vzťahuje na materiálové a výrobné chyby, ale nie na opotrebiteľné diely ako tesnenia, ani na škody spôsobené nesprávnym používaním. Uschovajte si pokladničný blok pre prípad reklamácie.

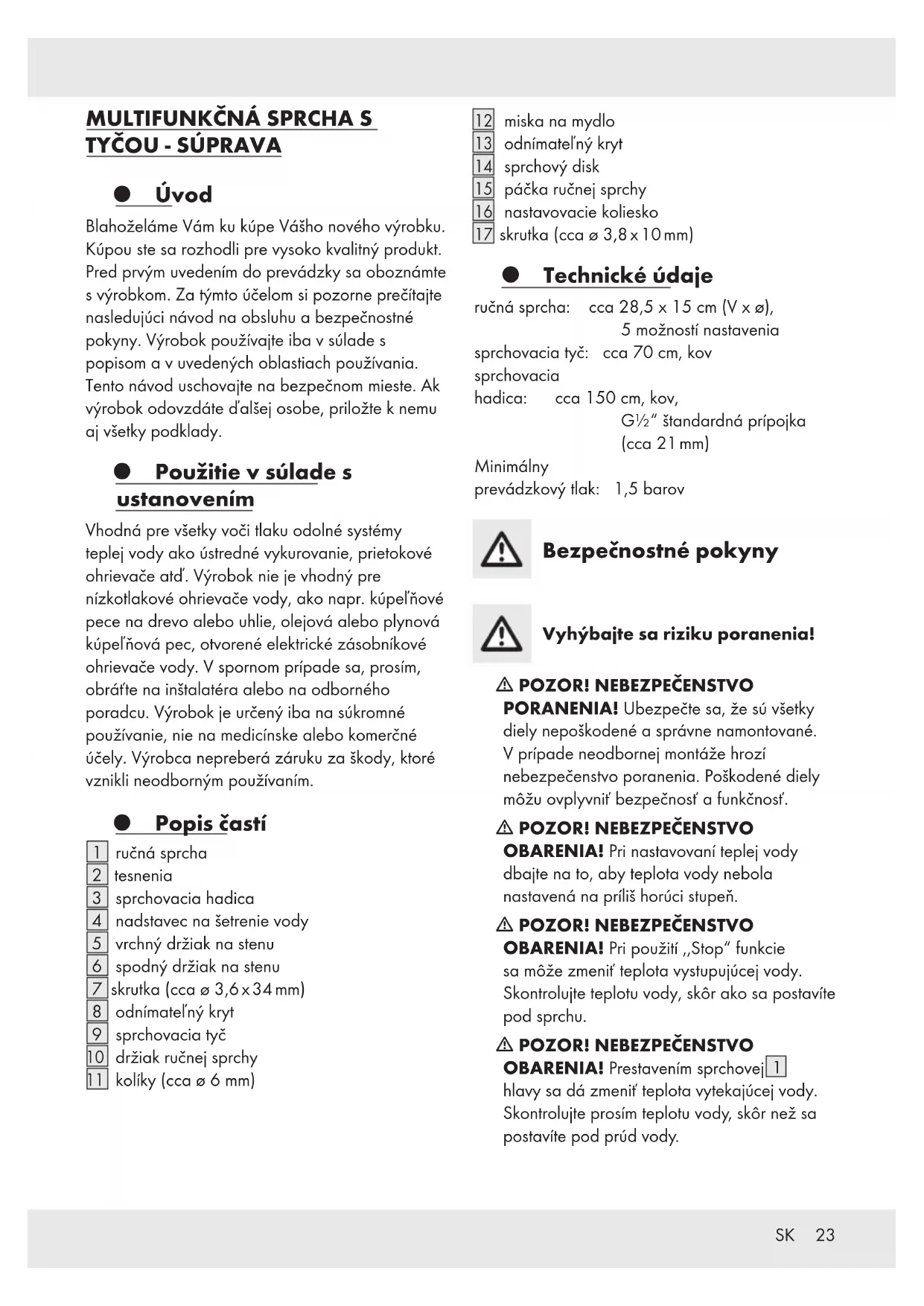

NÁVOD NA OBSLUHU IAN 311421 MIOMARE

SK Pokyny pre montáž a bezpečnosť Strana 23

Blahoželáme Vám ku kúpe Vášho nového výrobku. Kúpou ste sa rozhodli pre vysoko kvalitný produkt. Pred prvým uvedením do prevádzky sa oboznámte s výrobkom. Za týmto účelom si pozorne prečítajte nasledujúci návod na obsluhu a bezpečnostné pokyny. Výrobok používajte iba v súlade s popisom a v uvedených oblastiach používania. Tento návod uschovajte na bezpečnom mieste. Ak výrobok odovzdáte d'alšej osobe, priložte k nemu aj všetky podklady.

Vhodná pre všetky voči tlaku odolné systémy teplej vody ako ústredné vykurovanie, prietokové ohrievače atd'. Výrobok nie je vhodný pre nízkotlakové ohrievače vody, ako napr. kúpelňové pece na drevo alebo uhlie, olejová alebo plynová kúpelňová pec, otvorené elektrické zásobníkové ohrievače vody. V spornom prípade sa, prosím, obrátte na inštalatéra alebo na odborného poradcu. Výrobok je určený iba na súkromné používanie, nie na medicínske alebo komerčné účely. Výrobca nepreberá záruku za škody, ktoré vznikli neodborným používaním.

● Popis častí

1 ručná sprcha
2 tesnenia
3 sprchovacia hadica
4 nadstavec na šetrenie vody
5 vrchný držiak na stenu
6 spodný držiak na stenu
7 skrutka (cca ø 3,6 x 34 mm)
8 odnímatel'ný kryt
9 sprchovacia tyč
10 držiak ručnej sprchy
11 kolíky (cca ø 6 mm)

12 miska na mydlo
13 odnímatel'ný kryt
14 sprchový disk
15 páčka ručnej sprchy
16 nastavovacie koliesko
17 skrutka (cca ø 3,8 x 10 mm)

● Technické údaje

hadica: cca 150 cm, kov, G½" štandardná prípojka (cca 21 mm)

Minimálny

prevádzkový tlak: 1,5 barov

Bezpečnostné pokyny

Vyhýbajte sa riziku poranenia!

⚠️ POZOR! NEBEZPEČENSTVO

PORANENIA! Ubezpečte sa, že sú všetky diely nepoškodené a správne namontované. V prípade neodbornej montáže hrozí nebezpečenstvo poranenia. Poškodené diely môžu ovplyvnit bezpečnosť a funkčnosť.

⚠️ POZOR! NEBEZPEČENSTVO

OBARENIA! Pri nastavovaní teplej vody dbajte na to, aby teplota vody nebola nastavená na príliš horúci stupeň.

⚠️ POZOR! NEBEZPEČENSTVO

OBARENIA! Pri použití „Stop“ funkcie sa môže zmenit’ teplota vystupujúcej vody.

Skontrolujte teplotu vody, skôr ako sa postavíte pod sprchu.

⚠️ POZOR! NEBEZPEČENSTVO

OBARENIA! Prestavením sprchovej 1

hlavy sa dá zmenit' teplota vytekajúcej vody. Skontrolujte prosím teplotu vody, skôr než sa postavíte pod prúd vody.

Sprchová tyč sa nesmie používať na držanie alebo podopieranie, upevnenie a tyče 9 samé nie su dimenzované na záťaže, ktoré sa pritom vyskytujú.

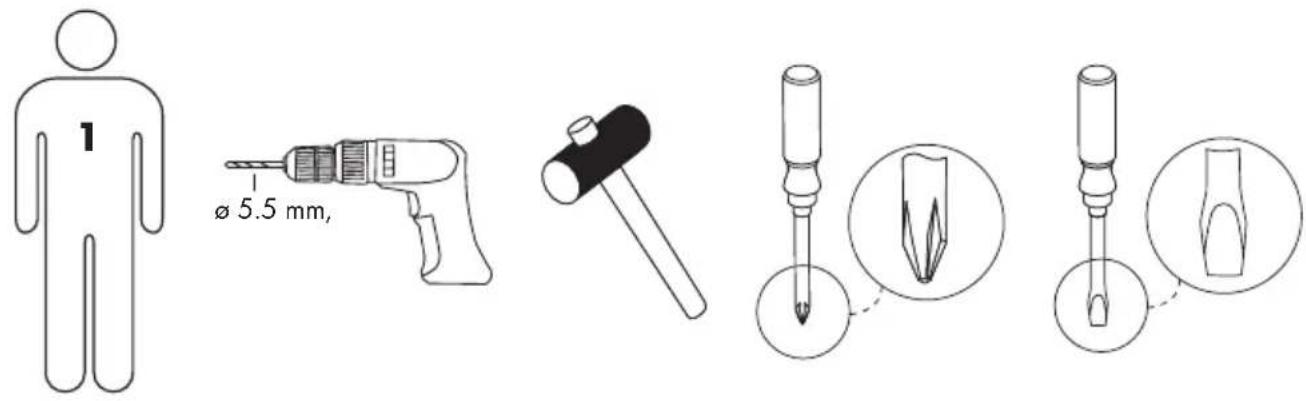

■ Montáž môžu vykonať len odborníci!
Pred montážou na stenu skontrolujte, či je zvolená stena vhodná na to, aby niesla súpravu sprchových tyčí. Prípadne sa informujte v špecializovanom obchode.
Pozor na škody spôsobené vodou! Uistite sa pred vrtaním, že sa na mieste vrtania nenachádzajú žiadne rúry.
Dbajte na to, aby boli všetky tesnenča správne uložené.
Prosím, myslite na to, že tesnena podliehajú opotrebovaniu a musia sa preto občas vymeniť.
Pred montážou na stenu sa informujte o vhodnom montážnom materiáli pre vašu stenu. V balení sa nachádza montážny materiál pre nástennú montáž, ktorý je vhodný pre bežné pevné múry.

Poznámky: Ručná sprcha 1 je vybavená funkciou zastavenia vody: Slabé vytekanie vody upozorňuje na to, aby ste sprchu vypli.

Montáž

Poznámky:

Pri armatúrach s 26,4 mm (G ^3/4 ") prípojkou vsad'te prosím redukcu s 26,4 mm (G ^3/4 ") vnútorným závitom a 21 mm (G ^1/2 ) vonkajším závitom, dostanete ju v každých stavebninách alebo v obchode so sanitárnou technikou.

Súčasťou obsahu dodávky sprchovacej súpravy je nadstavec na šetrenie vody 4.
Kónická matica hadice sprchy sa vol'ne otáča, aby nedochádzalo k pokrúteniu hadice.

Obsluha

Nastavenie ručnej sprchy

Nastavte výšku držiaka ručnej sprchy pomocou nastavovacieho kolieska 16. Nastavte individuálne uhol sklonu ručnej sprchy 1 pomocou držiaka ručnej sprchy 10.
Funkcie sprchy
Otáčaním páčky ručnej sprchy nastavte želanú funkciu ručnej sprchy 1 (pozri obr. E).

Ručná sprcha 1 disponuje nasledovnými funkciami:

Použitím nadstavca na šetrenie vody 4 sa redukuje prietok vody. To môže vplývať na funkčnú spôsobilosť prietokového ohrievača. Ak je prietok vody príliš malý, prietokový ohrievač sa automaticky vypne.

- Čistenie a starostlivost'

Výrobok čistite iba vlhkou, mäkkou handričkou a príp. jemným čistiacim prostriedkom.
Odstráňte vápenaté usadeniny na sprchovacom sete pomocou bežného odstraňovača vápnika. Dbajte pritom na návod na použitie Vášho čistiaceho prostriedku.

Likvidácia

Obal pozostáva z ekologických materiálov, ktoré môžete odovzdat' na miestnych recyklačných zberných miestach.

O možnostiach likvidácie opotrebovaného výrobku sa môžete informovat' na Vašej obecnej alebo mestskej správe.

Záruka

Tento výrobok bol dôkladne vyrobený podľa prísnych akostných smerníc a pred dodaním svedomito testovaný. V prípade nedostatkov tohto výrobku Vám prináležia zákonné práva voči predajcovi produktu. Tieto zákonné práva nie sú našou nižšie uvedenou zárukou obmedzené.

Na tento produkt poskytujeme 3-ročnú záruku od dátumu nákupu. Záručná doba začína plynúť dátumom kúpy. Starostlivo si prosím uschovajte originálny pokladničný lístok. Tento doklad je potrebný ako dôkaz o kúpe.

Ak sa v rámci 3 rokov od dátumu nákupu tohto výrobku vyskytne chyba materiálu alebo výrobná chyba, výrobok Vám bezplatne opravíme alebo vymeníme - podľa nášho výberu. Táto záruka zaniká, ak bol produkt poškodený, neodborne používaný alebo neodborne udržiavaný.

Poskytnutie záruky sa vzťahuje na chyby materiálu a výrobné chyby. Táto záruka sa nevzťahuje na časti produktu, ktoré sú vystavené normálnemu opotrebovaniu, a preto ich je možné považovať za opotrebovatel’né diely (napr. batérie) alebo na poškodenia na rozbitných dieloch, napr. na spínači, akumulátorových batériach alebo častiach, ktoré sú zhotovené zo skla.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model No.: HG00518

Version: 01/2019

IAN 311421
