Produkttyp	Duschkopf mit Duschstange
Marke	Miomare
Modell	IAN 311421
Abmessungen Duschkopf	Ca. 28,5 x 15 cm (Höhe x Durchmesser)
Abmessungen Duschstange	Ca. 70 cm (Höhe)
Schlauchlänge	Ca. 150 cm
Material	Stange und Schlauch aus Metall
Anschluss	Standard G 1/2" (ca. 21 mm)
Mindestbetriebsdruck	1,5 bar
Anzahl der Strahlarten	5 (darunter Regen und Massage)
Sonderfunktionen	Wasserstopp, Wassersparelement
Verwendung	Für druckfesten Warmwasserbereiter (nicht für Niederdruck)
Reinigung	Weiches, feuchtes Tuch, Kalkentferner
Geschätztes Gewicht	Ca. 1,5 kg
Garantie	3 Jahre
Lieferumfang	Duschkopf, Schlauch, Stange, Halterungen, Schrauben, Dübel, Dichtungen, Seifenschale
Montageart	Wandmontage (Bohren erforderlich)
Verschleißteile	Dichtungen (regelmäßig auszutauschen)

Häufig gestellte Fragen - IAN 311421 MIOMARE

Wie installiere ich den Duschkopf?

Die Montage sollte von einer fachkundigen Person durchgeführt werden. Bohren Sie Löcher in die Wand, stecken Sie die Dübel (ø 6 mm) ein und befestigen Sie die Wandhalterungen mit den beiliegenden Schrauben (ø 3,6×34 mm). Hängen Sie die Duschstange an den Halterungen ein. Schließen Sie den Schlauch an die Armatur (Standard G 1/2") und den Duschkopf an. Stellen Sie sicher, dass die Dichtungen richtig sitzen. Die genauen Abbildungen entnehmen Sie bitte der Anleitung.

Wie hoch ist der minimale Betriebsdruck?

Der Mindestbetriebsdruck beträgt 1,5 bar. Darunter kann der Durchfluss unzureichend sein und einige Warmwasserbereiter schalten automatisch ab.

Wie reinige ich Kalkablagerungen?

Verwenden Sie einen handelsüblichen Entkalker gemäß den Produktanweisungen. Auf die Stange und den Duschkopf auftragen, gründlich abspülen. Für den Duschkopf können Sie ihn demontieren und in eine Essiglösung einlegen. Für die regelmäßige Reinigung ein weiches Tuch verwenden.

Ist der Duschkopf für einen Durchlauferhitzer geeignet?

Ja, er ist für jedes druckfeste Warmwassersystem geeignet, wie eine Zentralheizung oder einen Durchlauferhitzer. Nicht geeignet für Niederdruck-Warmwasserbereiter (Holz, Kohle, Öl, Gas, offene Speicher). Im Zweifelsfall einen Fachmann konsultieren.

Wie stelle ich die verschiedenen Strahlarten ein?

Drehen Sie den Hebel zur Brauseeinstellung (Pos. 15 in der Anleitung), um zwischen den 5 Funktionen zu wählen: Regen, Massage usw. Der Duschkopf ist durch die neigbare Halterung schwenkbar.

Was tun, wenn der Wasserdurchfluss zu gering ist?

Überprüfen Sie zunächst den Eingangsdruck (mindestens 1,5 bar). Das beiliegende Wassersparelement kann den Durchfluss reduzieren; entfernen Sie es, um den Durchfluss zu erhöhen. Wenn das Problem weiterhin besteht, reinigen Sie die Filter und entkalken Sie den Duschkopf.

Kann ich die Duschstange zur Stütze verwenden?

Nein, die Duschstange ist nicht dafür ausgelegt, das Gewicht einer Person zu tragen. Hängen Sie sich nicht daran. Verwenden Sie bei Bedarf eine spezielle Haltegriffstange.

Wie ersetze ich die Dichtungen?

Die Dichtungen (Pos. 2) sind Verschleißteile. Zum Ersetzen die Anschlüsse abschrauben, die alten Dichtungen entfernen, neue einsetzen und wieder festziehen. Verwenden Sie Dichtungen gleicher Größe (Standard), um die Abdichtung zu gewährleisten.

Welche Zubehörteile sind im Kit enthalten?

Das Kit enthält: Duschkopf (1), Dichtungen (2), Schlauch (3), Wassersparelement (4), obere (5) und untere (6) Wandhalterung, lange (7) und kurze (17) Schrauben, Abdeckungen (8 und 13), Duschstange (9), Brausestangenhalter (10), Dübel (11), Seifenschale (12).

Sind Verschleißteile von der Garantie abgedeckt?

Die 3-jährige Garantie deckt Material- und Verarbeitungsfehler ab, aber keine Verschleißteile wie Dichtungen und keine Schäden durch unsachgemäße Verwendung. Bewahren Sie den Kassenbon für etwaige Reklamationen auf.

BEDIENUNGSANLEITUNG IAN 311421 MIOMARE

Montage- und Sicherheitshinweise

GB IE

MULTIFUNCTION SHOWER HEAD WITH SHOWER RAIL

DE/AT/CH Montage- und Sicherheitshinweise Seite 5

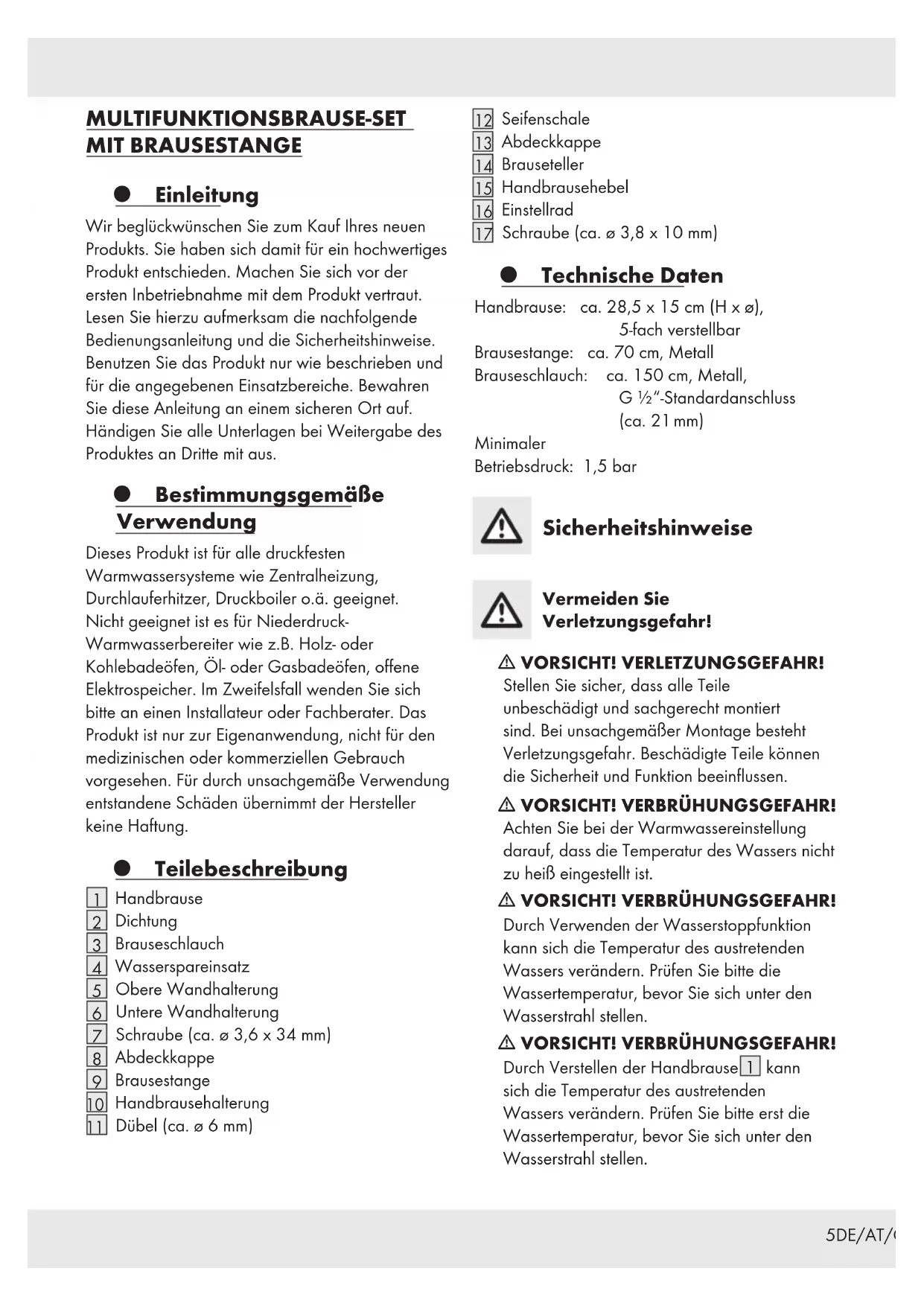

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt ist für alle druckfesten Warmwassersysteme wie Zentralheizung, Durchlauferhitzer, Druckboiler o.ä. geeignet. Nicht geeignet ist es für Niederdruck- Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Teilebeschreibung

1 Handbrause
2 Dichtung
3 Brauseschlauch
4 Wasserspareinsatz
5 Obere Wandhalterung
6 Untere Wandhalterung
7 Schraube (ca. ∅ 3,6 × 34 mm)
8 Abdeckkappe
9 Brausestange
10 Handbrausehalterung
11 Dübel (ca. ø 6 mm)

12 Seifenschale
13 Abdeckkappe
14 Brauseteller
15 Handbrausehebel
16 Einstellrad
17 Schraube (ca. ∅ 3,8 × 10 mm)

● Technische Daten

Handbrause: ca. 28,5 x 15 cm (H x ø), 5-fach verstellbar

Brausestange: ca. 70 cm, Metall

Brauseschlauch: ca. 150 cm, Metall, G ½"-Standardanschluss (ca. 21 mm)

Minimaler

Betriebsdruck: 1,5 bar

Sicherheitshinweise

Vermeiden Sie Verletzungsgefahr!

⚠ VORSICHT! VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

⚠ VORSICHT! VERBRÜHUNGSGEFAHR!

Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.

⚠ VORSICHT! VERBRÜHUNGSGEFAHR!

Durch Verwenden der Wasserstoppfunktion kann sich die Temperatur des austretenden Wassers verändern. Prüfen Sie bitte die Wassertemperatur, bevor Sie sich unter den Wasserstrahl stellen.

⚠ VORSICHT! VERBRÜHUNGSGEFAHR!

Durch Verstellen der Handbrause 1 kann sich die Temperatur des austretenden Wassers verändern. Prüfen Sie bitte erst die Wassertemperatur, bevor Sie sich unter den Wasserstrahl stellen.

■ Verwenden Sie die Brausestange nicht, um sich daran festzuhalten oder abzustützen. Die Befestigungsmaterialien und die Brausestange 9 selbst sind für die dabei auftretenden Lasten nicht ausgelegt.

Vermeiden Sie Sachbeschädigungen!

Lassen Sie die Montage nur durch fachkundige Personen durchführen!
Überprüfen Sie vor der Wandmontage, ob die gewählte Wand zum Tragen des Brausestangen-Sets geeignet ist. Erkundigen Sie sich gegebenenfalls im Fachhandel.
Vorsicht, Wasserschaden! Vergewissern Sie sich vor dem Bohren, dass sich keine Rohre an der Bohrstelle befinden.
Achten Sie darauf, dass alle Dichtungen einen korrekten Sitz haben.
- Bitte beachten Sie, dass die Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen.
Informieren Sie sich vor der Wandmontage über das geeignete Montagematerial für Ihre Wand. Für die Wandmontage haben wir Montagematerial beigelegt, das für übliches, festes Mauerwerk geeignet ist.

Hinweis: Die Handbrause 1 verfügt über eine Wasserstopp-Funktion:

Geringes Nachlaufen des Wassers erinnert daran, die Dusche abzustellen.

Montage

Hinweise:

Setzen Sie bei Armaturen mit 26,4 mm (G ^3/4 )-Anschluss bitte ein Adapterstück mit 26,4 mm (G ^3/4 )-Innengewinde und 21 mm (G ^1/2 )-Außengewinde ein. Dieses Adapterstück erhalten Sie in jedem Baumarkt oder Sanitärhandel.
Zum Lieferumfang Ihres Brausestangen-Sets gehört ein Wasserspareinsatz 4.
■ Die konische Mutter des Brauseschlauches ist frei drehbar, um Verdrehungen zu vermeiden.

Bedienung

- Handbrause einstellen

■ Stellen Sie die Höhe der Handbrausenhalterung 10 mittels des Einstellrads 16 ein.
Stellen Sie den Neigungswinkel der Handbrause 1 über die Handbrausehalterung 10 individuell ein.

Brause-Funktionen

Stellen Sie durch Drehen des Handbrausehebels 15 die gewünschte Funktion der Handbrause 1 ein (siehe Abb. E).

Die Handbrause 1 verfügt über folgende Funktionen:

Durch die Verwendung des Wasserspareinsatzes 4 wird der Wasserdurchfluss reduziert. Dies kann Auswirkungen auf die Funktionstüchtigkeit Ihres Durchlauferhitzers haben. Ist der Wasserdurchfluss zu gering, schaltet sich Ihr Durchlauferhitzer automatisch ab.

● Reinigung und Pflege

■ Reinigen Sie das Produkt mit einem feuchten, weichen Tuch und ggf. mit einem milden Reinigungsmittel.

Entfernen Sie Kalkablagerungen am Brausestangen-Set mittels eines handelsüblichen Kalkentferners. Beachten Sie dabei die Gebrauchsanleitung Ihres Reinigers.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
