BEDIENUNGSANLEITUNG IAN 113926 MIOMARE

Montage-, Bedienungs- und Sicherheitshinweise

IT CH

setdoccia

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Seite 5

F 4 2 7 1x 2 1x 4 1x 7

Einleitung

Bestimmungsgemäße Verwendung......Seite 6

Teilebeschreibung......Seite 6

Lieferumfang......Seite 6

Allgemeine Informationen und Sicherheitshinweise

Sicherheitshinweise....Seite 6

Montage und Bedienung

Montage......Seite 7

Bedienung......Seite 8

Wartung und Reinigung......Seite 8

Entsorgung......Seite 8

Informationen

Trinkbarkeit von Leitungswasser......Seite 8

Garantie und Service......Seite 9

Konformitätserklärung......Seite 10

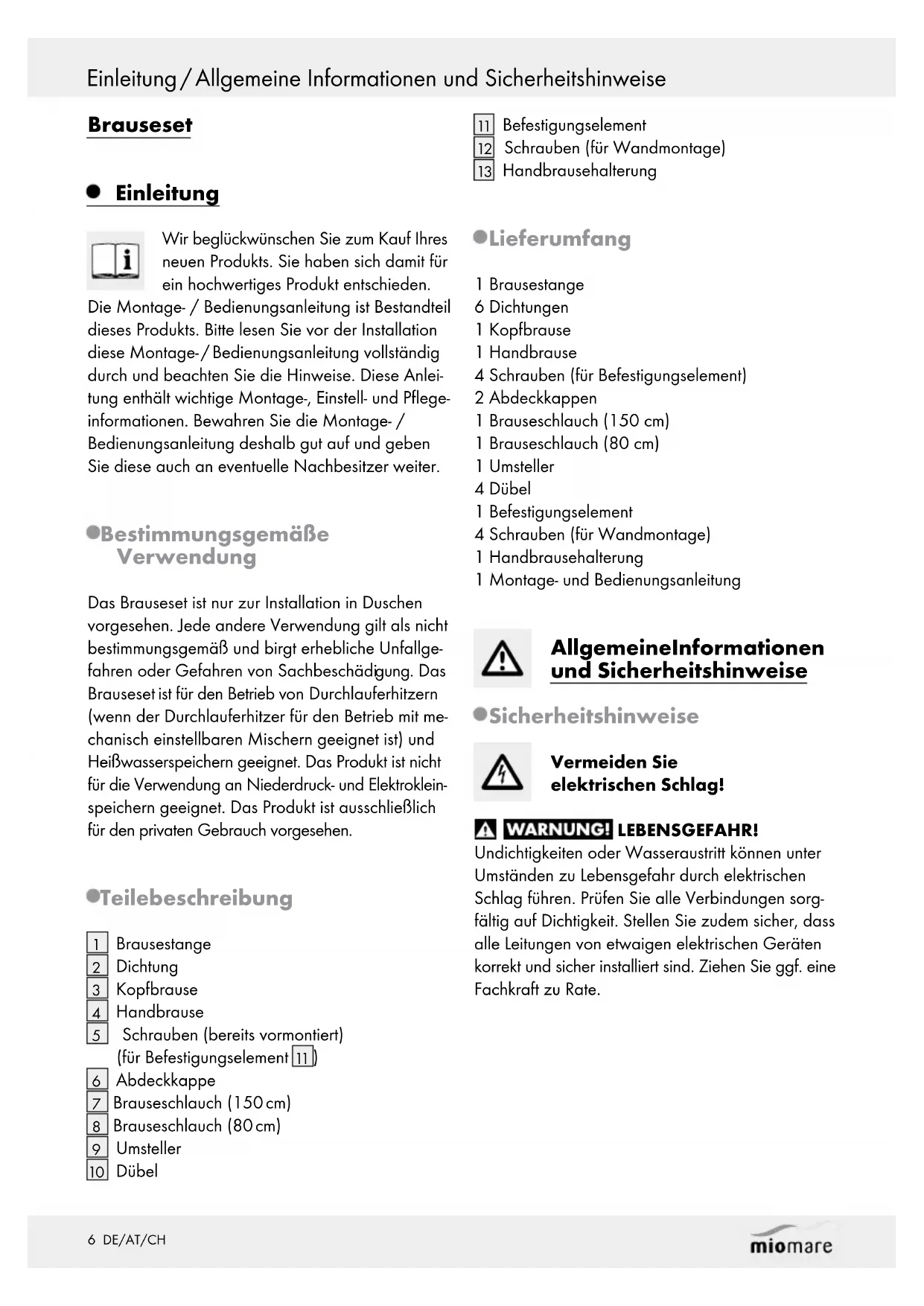

Brauseset

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Die Montage-/ Bedienungsanleitung ist Bestandteil dieses Produkts. Bitte lesen Sie vor der Installation diese Montage-/ Bedienungsanleitung vollständig durch und beachten Sie die Hinweise. Diese Anleitung enthält wichtige Montage-, Einstell- und Pflegeinformationen. Bewahren Sie die Montage-/ Bedienungsanleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Das Brauseset ist nur zur Installation in Duschen vorgesehen. Jede andere Verwendung gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren oder Gefahren von Sachbeschädigung. Das Brauseset ist für den Betrieb von Durchlauferhitzern (wenn der Durchlauferhitzer für den Betrieb mit mechanisch einstellbaren Mischern geeignet ist) und Heißwasserspeichern geeignet. Das Produkt ist nicht für die Verwendung an Niederdruck- und Elektrokleinspeichern geeignet. Das Produkt ist ausschließlich für den privaten Gebrauch vorgesehen.

Teilebeschreibung

1 Brausestange
2 Dichtung
3 Kopfbrause
4 Handbrause
5 Schrauben (bereits vormontiert)
(für Befestigungselement 11)
6 Abdeckkappe
7 Brauseschlauch (150 cm)
8 Brauseschlauch (80 cm)
9 Umsteller
10 Dübel

11 Befestigungselement
12 Schrauben (für Wandmontage)
13 Handbrausehalterung

Lieferumfang

1 Brausestange
6 Dichtungen
1 Kopfbrause
1 Handbrause
4 Schrauben (für Befestigungselement)
2 Abdeckkappen
1 Brauseschlauch (150 cm)
1 Brauseschlauch (80 cm)
1 Umsteller
4 Dübel
1 Befestigungselement
4 Schrauben (für Wandmontage)
1 Handbrausehalterung
1 Montage- und Bedienungsanleitung

AllgemeineInformationen und Sicherheitshinweise

Sicherheitshinweise

Vermeiden Sie elektrischen Schlag!

WARNING! LEBENSGEFAHR!

Undichtigkeiten oder Wasseraustritt können unter Umständen zu Lebensgefahr durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von etwaigen elektrischen Geräten korrekt und sicher installiert sind. Ziehen Sie ggf. eine Fachkraft zu Rate.

Vermeiden Sie Verletzungsgefahr!

■ Lassen Sie die Montage nur durch fachkundige Personen durchführen.
- Halten Sie Verpackungsbeutel und -folien von Babys und Kleinkindern fern, es besteht Erstickungsgefahr!

⚠VORSICHT!VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

■ Verwenden Sie die Brausestange 1 nicht, um sich daran festzuhalten oder abzustützen.

■ Die Materialien sind für die dabei auftretenden Lasten nicht ausgelegt.

Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.

⚠ VORSICHT! VERBRÜHUNGSGEFAHR!

Durch Verstellen der Kopfbrause 3 und der Handbrause 4 kann sich die Temperatur des austretenden Wassers verändern. Prüfen Sie bitte erst die Wassertemperatur, bevor Sie sich unter den Wasserstrahl stellen.

⚠VORSICHT!VERLETZUNGSGEFAHR!

Ziehen Sie die Bedienungsanleitung Ihrer Bohrmaschine hinzu.

Vermeiden Sie Sachbeschädigungen!

VORSICHT! WASSERSCHADEN! Stellen Sie vor der Montage die allgemeine Wasserzufuhr ab.
Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben.
Das Brauseset ist nicht für die Verwendung an Niederdruck- und Elektroklein speichern geeignet.
Wir empfehlen den Einbau eines Filters, um den Armatureneingang vor Fremdkörpern vor Beschädigungen zu schützen.
Das Produkt ist ausschließlich zur Verwendung in Räumen mit einer Temperatur über 0 °C

geeignet. Unterbrechen Sie bei Frostgefahr die Wasserzufuhr und entleeren Sie die Armatur.

■ Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit.

Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschlüsse und Absperrvorrichtung.

Dichtungen sind Verschleißteile. Sie müssen von Zeit zu Zeit ausgetauscht werden.

Informieren Sie sich vor der Wandmontage über geeignetes Montagematerial für Ihre Wand. Wir haben Montagematerial beigelegt, das für übliches, festes Mauerwerk geeignet ist.

- Montage und Bedienung

- Montage

Hinweis: Lesen Sie vor der Montage aufmerksam die Montageanleitung. Bitte beachten Sie, dass die Garantie bei fehlerhafter Montage – insbesondere für Folgeschäden – ausgeschlossen ist.

⚠ VORSICHT! Unterbrechen Sie vor Beginn der Montage die Wasserzufuhr. Überprüfen Sie vor dem Bohren der Löcher für das Befestigungselement 11 den Bereich auf das Vorhandensein verdeckt verlegter Versorgungsleitungen, z.B. mit einem Leitungs- und Metallsuchgerät. Bei Nichtbeachtung drohen Sachbeschädigungen.

☐ Bohren Sie 2 x 2 Löcher an den Positionen, an denen Sie die Befestigungselemente 11 an der Wand befestigen möchten (siehe Abb. B).

□ Stecken Sie die Dübel 10 in die Bohrlöcher (siehe Abb. B).

☐ Fixieren Sie die Brausestange 1 mittels der Schrauben 12 und Befestigungselemente 11 (siehe Abb. C).

☐ Fixieren Sie anschließend die Befestigungselemente 11 mittels der im Innern angebrachten, braunen Schrauben 5. Verwenden Sie hierfür einen Kreuzschlitzschraubendreher. Setzen Sie nun die Abdeckkappen 6 auf die Befestigungselemente 11 der Brausestange 1 auf (siehe Abb. C).

Montage und Bedienung/Wartung und Reinigung/Entsorgung/Informationen

☐ Legen Sie eine Dichtung 2 in die Überwurf-mutter der Kopfbrause 3 und schrauben Sie die Kopfbrause 3 auf die Brausestange 1 (siehe Abb. D).
☐ Legen Sie eine Dichtung 2 in die Überwurf-mutter der Brausestange 1 und schrauben Sie diese auf den Umsteller 9. Legen Sie anschließend eine Dichtung 2 in die Sechskantmutter des Brauseschlauchs 7 und schrauben Sie diese auf das seitliche Gewinde des Umstellers 9. Legen Sie danach eine Dichtung 2 in die Sechskantmutter des Brauseschlauchs 8 und schrauben Sie diese auf das untere Gewinde des Umstellers 9 (siehe Abb. E).
☐ Legen Sie eine Dichtung 2 in das Konusende des Brauseschlauchs 7 und verschrauben Sie dieses mit der Handbrause 4 (siehe Abb. F).
☐ Legen Sie eine Dichtung 2 in die andere Sechskantmutter des Brauseschlauchs 8 ein und schrauben Sie diese auf den Anschluss Ihrer Armatur.

Bedienung

Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulösen.

☐ Stellen Sie an Ihrer Armatur die gewünschte Temperatur und die gewünschte Wassermenge ein.
□ Wählen Sie mit Hilfe des Umstellers 9 zwischen Kopf-3 und Handbrausefunktion 4.

● Wartung und Reinigung

Beachten Sie, dass das Brauseset einer besonderen Pflege bedarf.

Beachten Sie daher die folgenden Anweisungen:

■ Verwenden Sie keine kalklösenden Mittel, säurehaltigen Putzmittel und Scheuermittel jeglicher Art. Verwenden Sie auch keine ätzenden oder alkoholhaltigen Mittel zur Reinigung.
Trocknen Sie Ihr Brauseset nach jeder Nutzung mit einem Tuch ab, um eventuelle Kalkablage-rungen zu vermeiden.

☐ReinigenSie Ihr Brauseset nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.

Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden.

●Entsorgung

Zum Schutz vor Transportschäden wird Ihr Brauseset in einer soliden Verpackung geliefert.

Die Verpackung besteht aus umweltfreundlichen Materialien. Entsorgen Sie diese umweltgerecht.

Werfen Sie das Produkt am Ende seiner Lebensdauer nicht in den normalen Hausmüll.

Informationen über eine umweltgerechte Entsorgung erhalten Sie bei Ihrer Kommunal- oder Stadtverwaltung.

Informationen

Trinkbarkeit von Leitungswasser

Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde.

Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:

Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat.
■ Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt als Stagnationswasser.
■ Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und /

oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.

- Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich.

• Garantie und Service

Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.

Die Garantie deckt nicht:

• Unsachgemäße Benutzung des Brausesets
  · Unsachgemäßen Anschluss
• Schäden durch zu aggressive Reinigung
  · Schäden durch Kalk im Wasser
• Schäden durch Ersatzteile, die nicht original von EISL stammen
• Schäden durch chemischen, elektrischen oder elektronischen Einfluss
• Schäden durch Verletzung der Sorgfaltspflicht.

Während der Garantiezeit kann das defekte Brauseset nach telefonischer Rücksprache unfrei an u. a. Serviceadresse gesandt werden. Sie erhalten dann ein neues oder ein repariertes Gerät kostenlos zurück.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die u. a. Adresse zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Hinweis: Die Eisl Sanitär GmbH ersetzt innerhalb der Garantiezeit defekte Duschsäulen kostenfrei, oder stellt die entsprechenden Ersatzteile zur Verfügung.

Eine finanzielle Rückerstattung des Kaufpreises defekter Duschsäulen ist seitens der Eisl Sanitär GmbH nicht möglich.

Wenden Sie sich bei Fragen oder Störungen an folgende Serviceadresse:

DE:

Eisl Handels GmbH

Schlossplatz 1

D-83410 Laufen

Tel: [phone]*

Fax: [phone]*

E-Mail: [e-mail]

* Kostenfreie Nummer

AT:

Eisl Sanitär GmbH

Mattseer Landesstraße 8

A-5101 Bergheim

Tel.: [phone]*

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

* Kostenfreie Nummer

CH:

Eisl Sanitär GmbH

Mattseer Landesstraße 8

A-5101 Bergheim

Tel.: [phone]*

Fax.: [phone]-3370

E-Mail: [e-mail]

* Kostenfreie Nummer

IAN 113926

Bitte halten Sie für alle Anfragen den Kassenbon und die Art.Nr. zB. IAN 12345 als Nachweis für den Kauf bereit.

Konformitätserklärung

Wir, Eisl Sanitär GmbH, Mattseer Landesstraße 8, A-5101 Bergheim erklären, dass sich das Produkt in Übereinstimmung mit den grundlegenden Anforderungen und allen anderen relevanten Vorschriften befindet.

Diese Unterlagen sind hinterlegt und können bei Bedarf angefordert werden.

Produktbezeichnung:

Brauseset

Eisl Sanitär-Nr.

DX12004-LIDL

Diese Bedienungsanleitung kann als PDF-Datei von unserem Kundenservice angefordert werden.
