BEDIENUNGSANLEITUNG IAN 79414 MIOMARE
Montage- und Sicherheitshinweise
FR CH
SET DE DOUCHE MULTIFONCTIONS
DE/AT/CH Montage- und Sicherheitshinweise Seite 3

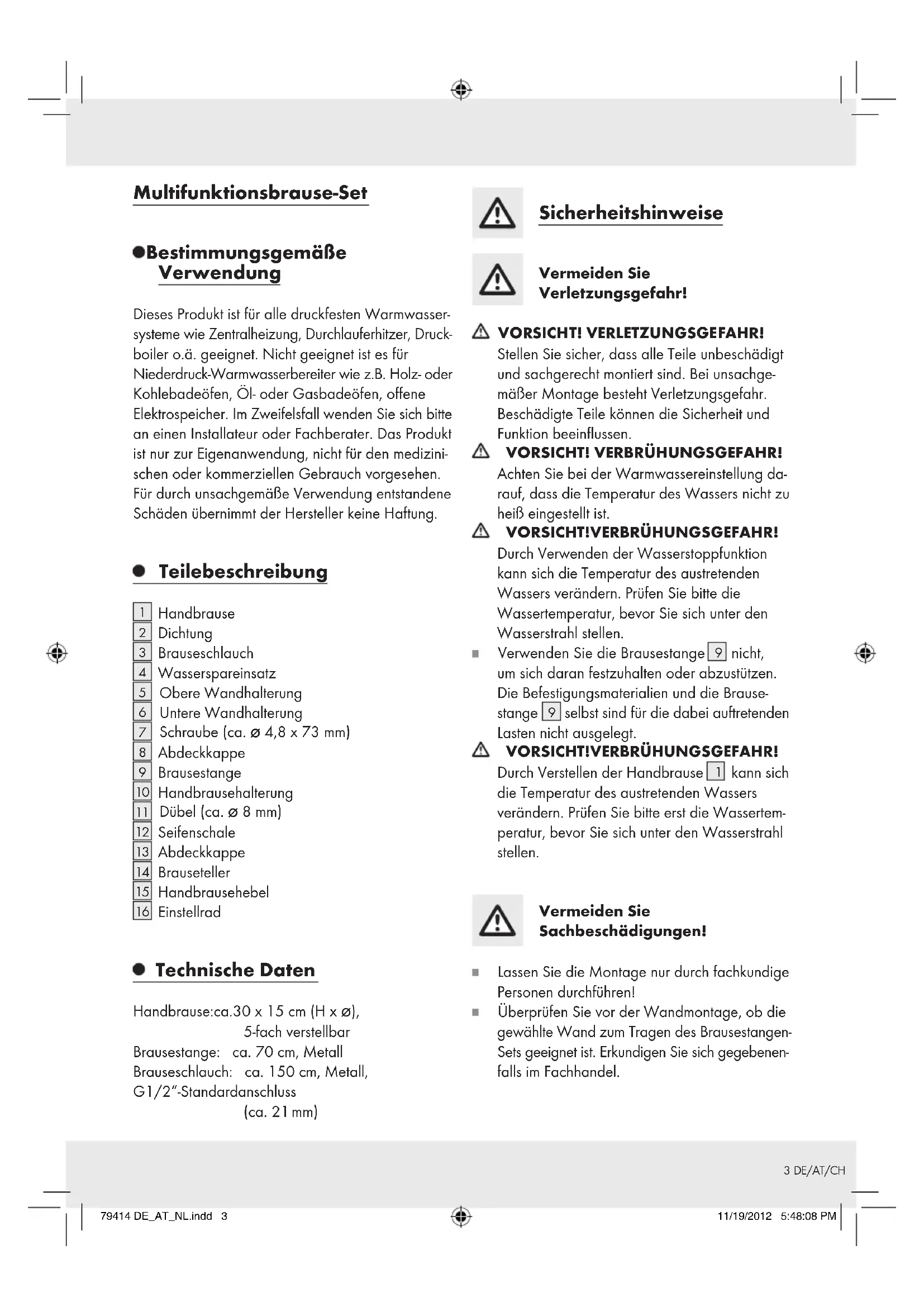

Multifunktionsbrause-Set
Bestimmungsgemäß Verwendung
Dieses Produkt ist für alle druckfosten Warmwasser-Systeme wie Zentralheziehung, Durchlauferhitzer, Druckboiler o.ä. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sichitte an einen Installateur oder Fachberater. Das Produkt ist nur zur Eigenanwendung, nicht fur den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäß Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.
- Teilebeschreibung
Handbrause
Dichtung
3 Brauseschlauch
4 Wasserspareinsatz
5 Obere Wandhalterung
6 Untere Wandhalterung
7 Schraube (ca. 4,8 x 73 mm)
8 Abdeckkappe
9 Brausestange
10 Handbrausehalterung
11 Dube (ca. 8 mm)
[12] Seifenschale
13 Abdeckkappe
14 Brauseteller
[15] Handbrausehebel
16 Einstellrad
- Technische Daten
Handbrause:ca.30 x 15 cm (H x Ø), 5-fach verstelltbar
Brausestange: ca. 70 cm, Metall
Brauseschlauch: ca. 150 cm, Metall, G1/2"Standardanschluss (ca. 21 mm)
Sicherheitshinweise
Vermeiden Sie Verletzungsgefahr!
VORSICHT! VERLETZUNGSGEFAHR!
Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäß Montage besteht Verletzungsgefahr. Beschädigte Teile konnen die Sicherheit und Funktion beeinflussen.
VORSICHT! VERBRUHUNGSGEFAHR!
Achten Sie bei der Warmwassereinstellung da- rauf, dass die Temperatur des Wassers nicht zu heiB eingestellt ist.
VORSICHT!VERBRUHUNGSGEFAHR!
Durch Verwenden der Wasserstoppfunktion kann sich die Temperatur des austretenden Wassers verändern. Prufen Sieitte die Wassertemperatur,bevor Sie sich unter den Wasserstrahl stellen.
- Verwenden Sie die Brausestange 9 nicht, um sich daran festzuhalten oder abzustützen. Die Befestigungsmaterialien und die Brausestange 9 selbst sind für die darauf auftretenden Lasten nicht ausgelegt.
VORSICHT!VERBRUHUNGSGEFAHR!
Durch Verstellen der Handbrause 1 kann sich die Temperatur des austretenden Wassers verändern. Prufen Sieitte erst die Wassertemperatur,bevor Sie sich unter den Wasserstrahl stellen.
Vermeiden Sie Sachbeschädigungen!
- Lassen Sie die Montage nur durch fachkundige Personen durchführten!
Überprüfen Sie vor der Wandmontage, ob die gewählte Wand zum Tragen des Brausestangen- Sets geeignet ist. Erkundigen Sie sich gegebenenfalls im Fachhandel.
3 DE/AT/CH
VORSICHT WASSERSCHADEN! Vergewis
sern Sie sich vor dem Bohren, dass sich keine Rohre an der Bohrstelle befinden.
Achten Sie darauf, dass alle Dichtungen 2 einen korrekten Sitz haben.
-itte beachten Sie, dass die Dichtungen 2 Verschleibeile sind, welche von Zeit zu Zeit ausgetaucht werden müssen.
Informieren Sie sich vor der Wandmontage über das geeignete Montagematerial für ihre Wand. Für die Wandmontage haben wir Montagematerial beigelegt, das für übliches, festes Mauerwerk geeignet ist.
Die Handbrause
1verfügt über
eine Wasserstopp-Funktion: Geringes Nachlaufen des Wassers erinnert daran, die Dusche abzustellen.
Montage
Hinweis: Setzen Sie bei Armaturen mit 26,4 mm (3/4")-Anschlussitte ein Adapterstück mit 26,4 mm (3 / 4^ ) -Innengewinde und 21mm (1 / 2^ ) -AuBengewinde ein. Dieses Adapterstück erhalten Sie in jedem Baumarkt oder Sanitärhandel.
Hinweis: Zum Lieferumfang Ihres Brausestangen- Sets gehort ein Wasserspareinsatz 4.
Bedienung
Handbrause einstellen
Stellen Sie die Höhe der Handbrausenhalterung 10 mittels des Einstellrads 16 ein.
Stellen Sie den Neigungswinkel der Handbrause 1 über die Handbrausehalterung individuell ein.
Brause-Funktionen
Stellen Sie durch Drehen des Handbrausehebels 15 die gewünschte Funktion derHandbrause 1 ein (siehe Abb.E).
Die Handbrause 1 verfügt über folgende Funktionen:
Massage
Spruhen + Massage
Spruhen
Spruhen + Sprudeln
Sprudeln
Wasserspareinsatz
Durch die Verwendung des Wasserspareinsatzes 4 wird der Wasserdurchfluss reduziert. Dies kann Auswirkungen auf die Funktionstüchtigkeit Ihres Durchlaufferhitzers haben. Ist der Wasserdurchfluss zu gering, schaltet sich Ihr Durchlaufferhitzer automatisch ab.
Reinigung und Pflege
Reinigen Sie das Produkt mit einem feuchten, weichen Tuch und ggf. mit einem milden Reinigungsmittel.
Entfernen Sie Kalkablagerungen am Brausestangen-Set mittels eines handelsüblichen Kalkentferners. Beachten Sie damit die Gebrauchsanleitung Ihres Reinigers.
- Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.
- Technische gegevens
Handdouche:ca.30 x 15 cm (H x Ø), 5-voudig versteltaar
