GEBRUIKSAANWIJZING IAN 79414 MIOMARE

Montage- en veiligheidsinstructies

1

Z29601

miomare

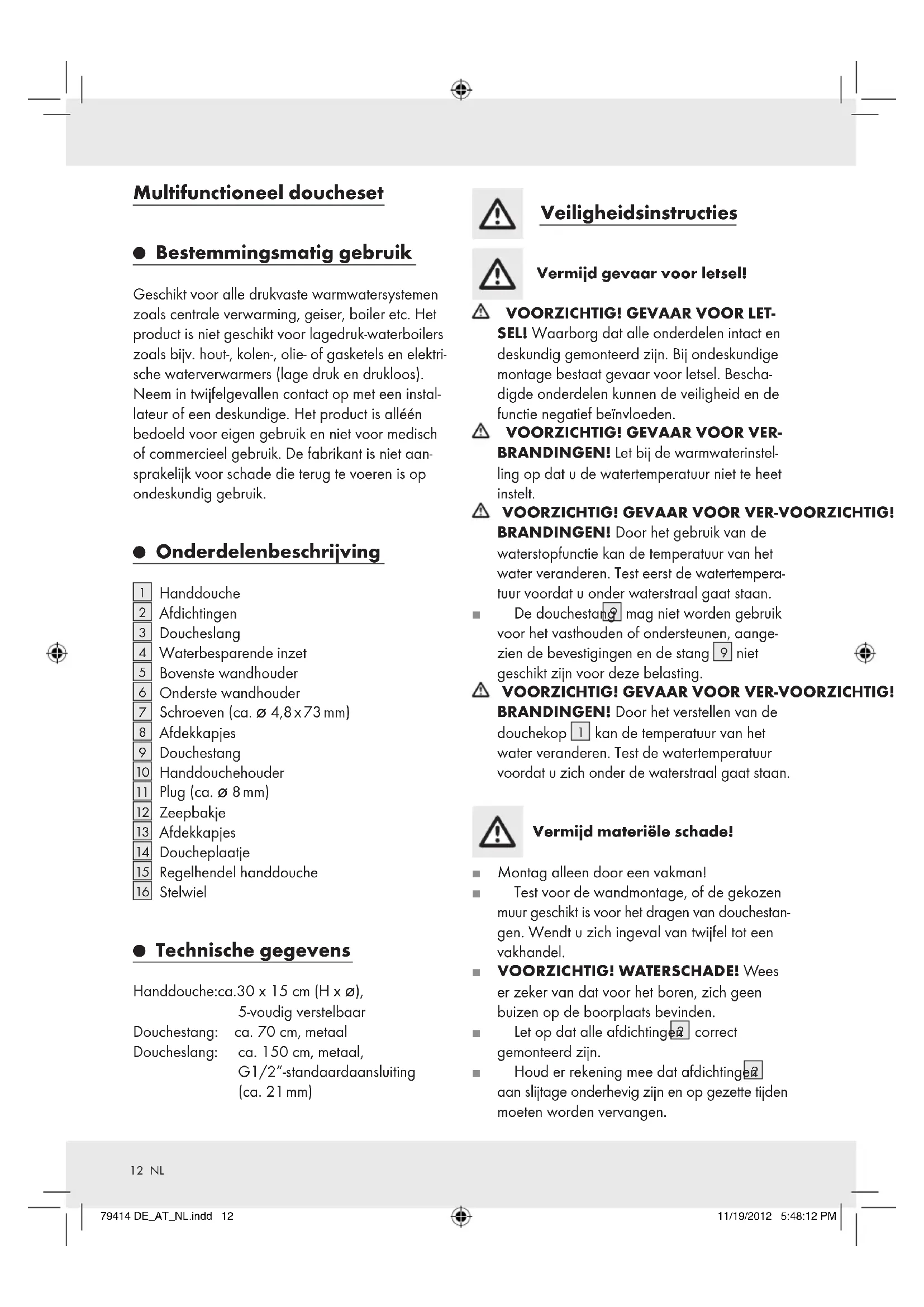

NL Montage-en veiligheidsinstrcties Pagina 12

Bestemmingsmatig gebruik

Geschikt voor alle drukvaste warmwatersystemen zoals centrale verwarming, geiser, boiler etc. Het product is Niet geschikt voor lagedruk-waterboilers zoals bijv. hout, kol-, olie- of gasketels en elektrische waterverwarmers (lage druk en drukloos). Neem in twijfelgevallen contact op met een instal-. lateur of een deskundige. Het product is alleen bedoeld voor eigener gebruik en Niet voor medisch of commercieel gebruik. De fabrikant is Niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik.

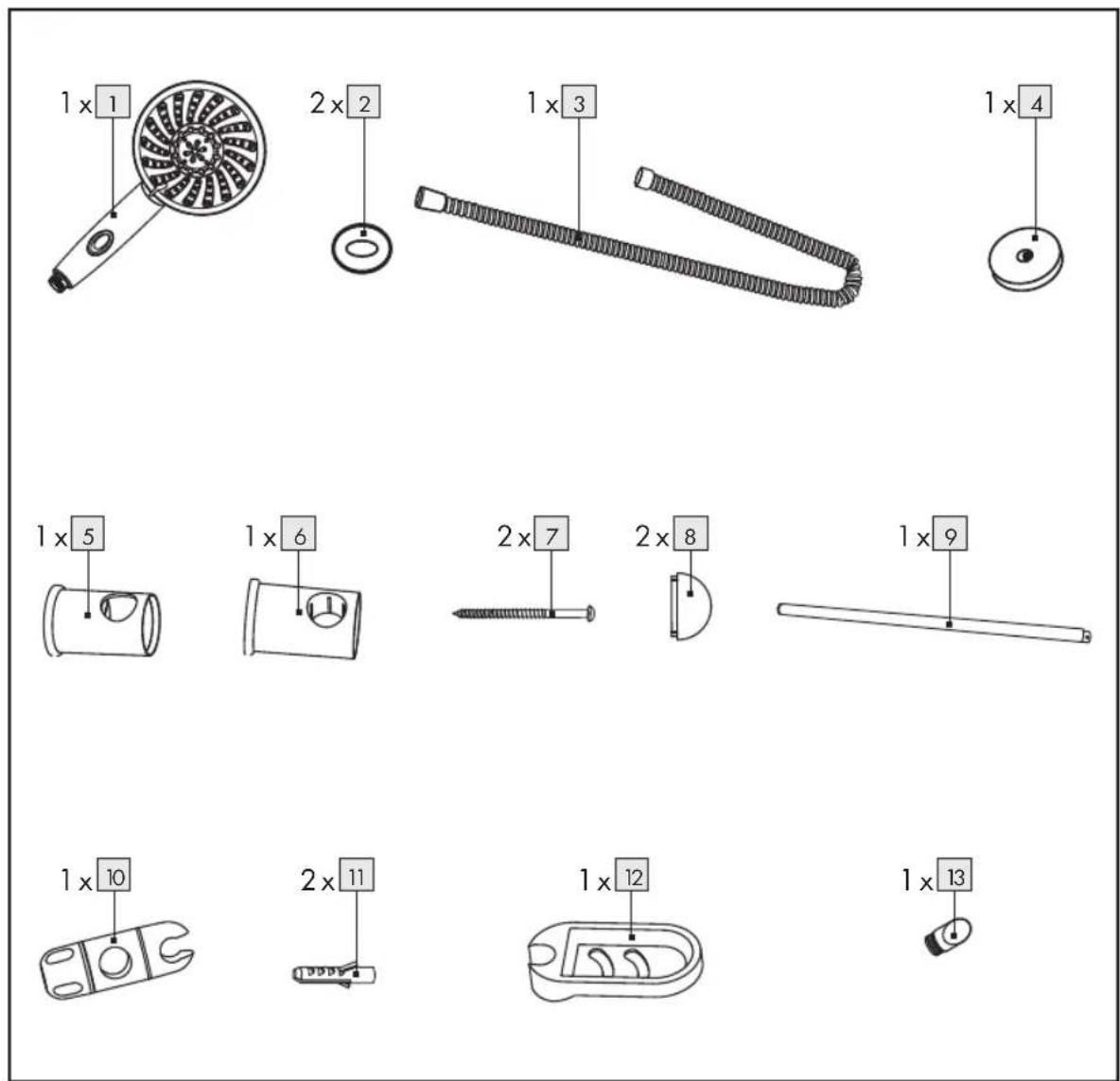

- Onderdelenbeschrijving

Handdouche
2 Afdichtingen
3 Doucheslang
4 Waterbesparende inzet
5 Bovenste wandhouser
6 Onderste wandhouser
7 Schroeven (ca. 4,8x73 mm)
8 Afdekkapjes
9 Douchestang
10 Handdouchehouser
11 Plug (ca. 0 8 mm)
12 Zeepbakje
13 Afdekkapies
14 Doucheplaatje
15 Regelhendel handdouche
16 Stelwiel

Douchestang: ca. 70 cm, metaal
Doucheslang: ca. 150 cm, metaal, G1/2"standaardaansluiting (ca. 21 mm)

Veiligheidsinstructies

Vermijd gevaar voor letsel!

VOORZICHTIG! GEVAAR VOOR LETSEL! Waarborg dat alle onderdelen intact en deskundig gemonteerd zich. Bij ondeskundige montage bestaat gevaar voor letsel. Beschadigde onderdelen hunnen de veiligheid en de functie negatief beenvloeden.

VOORZICHTIG! GEVAAR VOOR VERBRANDINGEN! Let bij de warmwaterinsteling op dat u de watertemperatuur Niet te heet instelt.

VOORZICTIG! GEVAAR VOOR VER-VOORZICTIG! BRANDINGEN! Door het gebruik van de waterstopfunctie kan de temperatuur van het water veranderen. Test eerst de watertemperatuur voordat u onder waterstraal gaat staan.

De douchestang mag nicht worden gebruik voor het vasthouden of ondersteunen, aangezien de bevestigingen en de stang 9 nicht geschikt zich voor deze belasting.

VOORZICHTIG! GEVAAR VOOR VER-VOORZICHTIG! BRANDINGEN! Door het verstellen van de douchekop kan de temperatuur van het water veranderen. Test de watertemperatuur voordat u zich onder de waterstraal gaat staan.

Vermijd materièle schade!

Montag alleen door een vakman!
Test voor de wandmontage, of de gekozen muur geschikt is voor het dragen van douchestangen. Wendt u zich ingeval van twijfel tot een vakhandel.
VOORZICHTIG! WATERSCHADE! Wees er zeker van dat voor het boren, zich geen buizen op de boorplaats bevinden.
Let op dat alle aufdichtingen correct gemonteerd zich.
Houd er rekening mee dat afdichtinga aan slijtage onderhevig zich en op gezette tienden moeten worden verrangen.

12 NL

Informeer voor de wandmontage waar het geschikte montagematerialiaal voor uw wand. Voor de wandmontage hebben wij montagematerialiaal bijgevoegt dat voor gebruikelijk, vast muurwerk geschikt is.

dehanddouche

1 beschikt over

een waterstopfunctie: gering nalopen van het water herinnert u eraan, de douche ut te zetten.

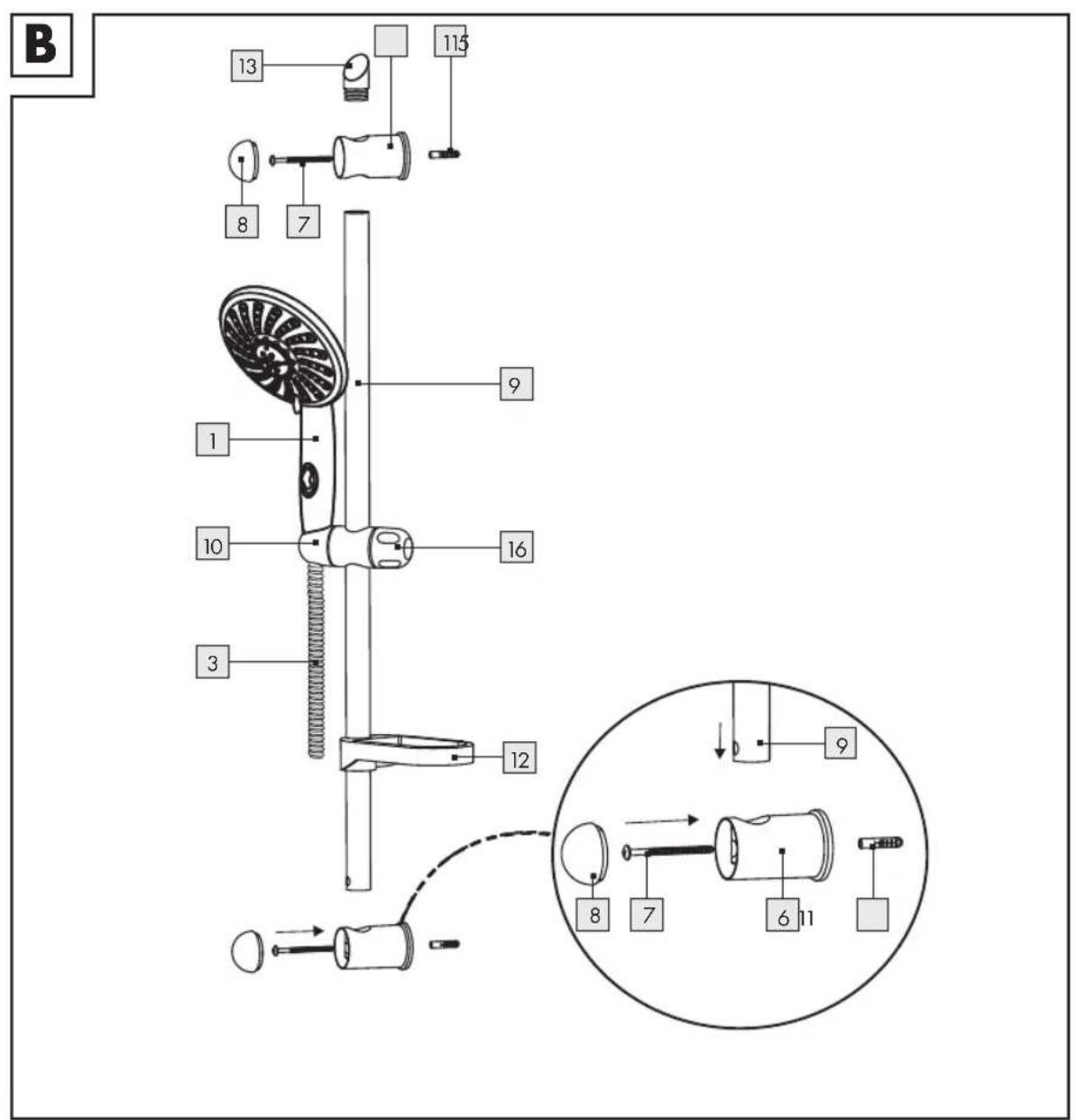

- Montage

Opmerking: bij armaturen met 26,4 mm (3/4")-aansluiting eerst een adapterstuk met 26,4 mm (3/4")-schroefdraad en 21 mm (1/2")-buiten-s schroefdraad, verkriijgbaar in iedere bouwmarkt en sanitairhandel.

Opmerking: bij de levering van uw douchestangenset is een waterbesparende inzet 4 inbegrepen.

Bediening

Handdouche instellen

Stel de hoogte van de handdouchehouser 10 in via het stelwiel 16.
Stel de neigingshoek van de handdouche 1
aar eigien wens in via de handdouchehouder 10.

- Douchefuncties

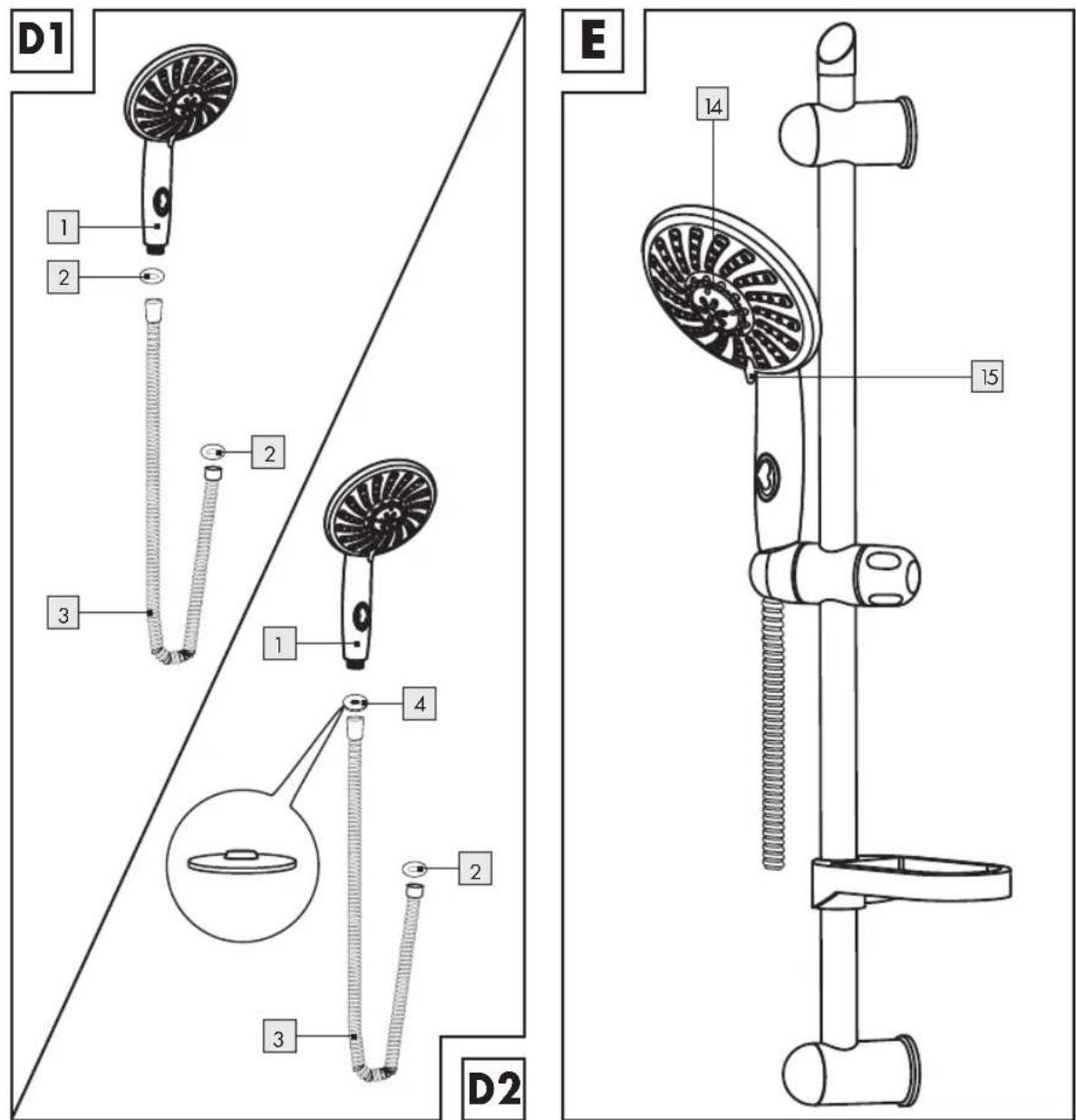

Kies de gewenste functie van de handdouche 1 door aan de regelhendel 15 van de handdouche te draaien (zie afb. E).

De handdouche 1 beschikt over de volgende functies:

Massage

(23)beilebn+Massage

Sproeien

Sproeien + Bruisen

Bruisen

Waterbesparendeinzet

Door het gebruik van de waterbesparende inzet

4 wordt de waterdoorstroming verminderd. Dit kan invloed hebben op de werkig van uw geiser.

Wanneer de waterdoorstroming te gering is, schakelt de geiser automatisch uit.

- Reiniging en onderhoud

Reinig het product met een iets vochtige, zachte doek en eventuele met een mild reinigingsmiddel.
Verwijder kalkaanslag aan de douchestangen-Verwijder kalkaanslag aan de douchestangenset met behulp van een gangbaar ontkalkings-middel. Neem waar bij de gebruiksaanwijzing van het reinigingsmiddel in acht.

Verwijdering

De verpakking bestaat uit milieuvriendelijke materialen die u via deplaatselijke recyclingdiensten kunt afvoeren.

Informatie over de mogelijkheden, om het articlel na gebruik als huisvuif af te voeren, verstrekt uw gemeentelijke overheid.

IAN79414

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model no.: Z29601

Version: 12/2012
