Producttype	Douchekop met douchekolom
Merk	Miomare
Model	IAN 311421
Afmetingen douchekop	Ongeveer 28,5 x 15 cm (hoogte x diameter)
Afmetingen douchekolom	Ongeveer 70 cm (hoogte)
Lengte van de slang	Ongeveer 150 cm
Materiaal	Kolom en slang van metaal
Aansluiting	Standaard G 1/2" (ongeveer 21 mm)
Minimale werkdruk	1,5 bar
Aantal straalinstellingen	5 (waaronder regen en massage)
Speciale functies	Waterstop, waterbesparend element
Gebruik	Voor drukbestendige boiler (niet voor lagedruk)
Reiniging	Zachte, vochtige doek, ontkalker voor kalkaanslag
Geschat gewicht	Ongeveer 1,5 kg
Garantie	3 jaar
Inhoud van de levering	Douchekop, slang, kolom, beugels, schroeven, pluggen, afdichtingen, zeepbakje
Montagetype	Wandmontage (boren vereist)
Slijtageonderdelen	Afdichtingen (periodiek vervangen)

Veelgestelde vragen - IAN 311421 MIOMARE

Hoe installeer ik de douchekop?

De montage moet worden uitgevoerd door een deskundig persoon. Boor gaten in de muur, plaats de pluggen (ø 6 mm) en bevestig de wandbeugels met de meegeleverde schroeven (ø 3,6×34 mm). Hang de douchekolom aan de beugels. Sluit de slang aan op de kraan (standaard G 1/2") en op de douchekop. Zorg dat de afdichtingen op hun plaats zitten. Raadpleeg de handleiding voor gedetailleerde schema's.

Wat is de minimale vereiste druk?

De minimale werkdruk is 1,5 bar. Daaronder kan het debiet onvoldoende zijn en kunnen sommige boilers automatisch stoppen.

Hoe verwijder ik kalkaanslag?

Gebruik een in de handel verkrijgbare ontkalker volgens de productinstructies. Breng aan op de kolom en de douchekop, spoel grondig. Voor de douchekop kunt u deze demonteren en in een azijnoplossing dompelen. Gebruik een zachte doek voor het dagelijks onderhoud.

Is de douchekop geschikt voor een doorstroomboiler?

Ja, hij is geschikt voor elk drukbestendig warmwatersysteem zoals een centrale verwarming of een doorstroomboiler. Hij is niet geschikt voor lagedrukboilers (hout, kolen, olie, gas, open accumulatoren). Raadpleeg bij twijfel een specialist.

Hoe stel ik de verschillende stralen in?

Draai de hendel voor de instelling van de douchekop (referentie 15 in de handleiding) om te kiezen uit de 5 functies: regen, massage, enz. De douchekop is verstelbaar dankzij de kantelbare beugel.

Wat te doen als de waterstroom te zwak is?

Controleer eerst de inkomende druk (minimaal 1,5 bar). Het meegeleverde waterbesparende element kan het debiet verminderen; verwijder het om het debiet te verhogen. Als het probleem aanhoudt, reinig dan de filters en ontkalk de douchekop.

Kan ik de douchestang gebruiken om mezelf te ondersteunen?

Nee, de douchestang is niet ontworpen om het gewicht van een persoon te dragen. Ga er niet aan hangen. Gebruik indien nodig een speciale steunstang.

Hoe vervang ik de afdichtingen?

De afdichtingen (referentie 2) zijn slijtageonderdelen. Om ze te vervangen, schroeft u de aansluitingen los, verwijdert u de oude afdichtingen, plaatst u de nieuwe en draait u weer vast. Gebruik afdichtingen van dezelfde maat (standaard) om de dichtheid te garanderen.

Welke accessoires zitten er in de kit?

De kit bevat: douchekop (1), afdichtingen (2), slang (3), waterbesparend element (4), bovenste (5) en onderste (6) wandbeugels, lange (7) en korte (17) schroeven, afdekkingen (8 en 13), douchekolom (9), douchekophouder (10), pluggen (11), zeepbakje (12).

Deckt de garantie de slijtageonderdelen?

De garantie van 3 jaar dekt materiaal- en fabricagefouten, maar geen slijtageonderdelen zoals afdichtingen, noch schade door oneigenlijk gebruik. Bewaar de kassabon voor eventuele claims.

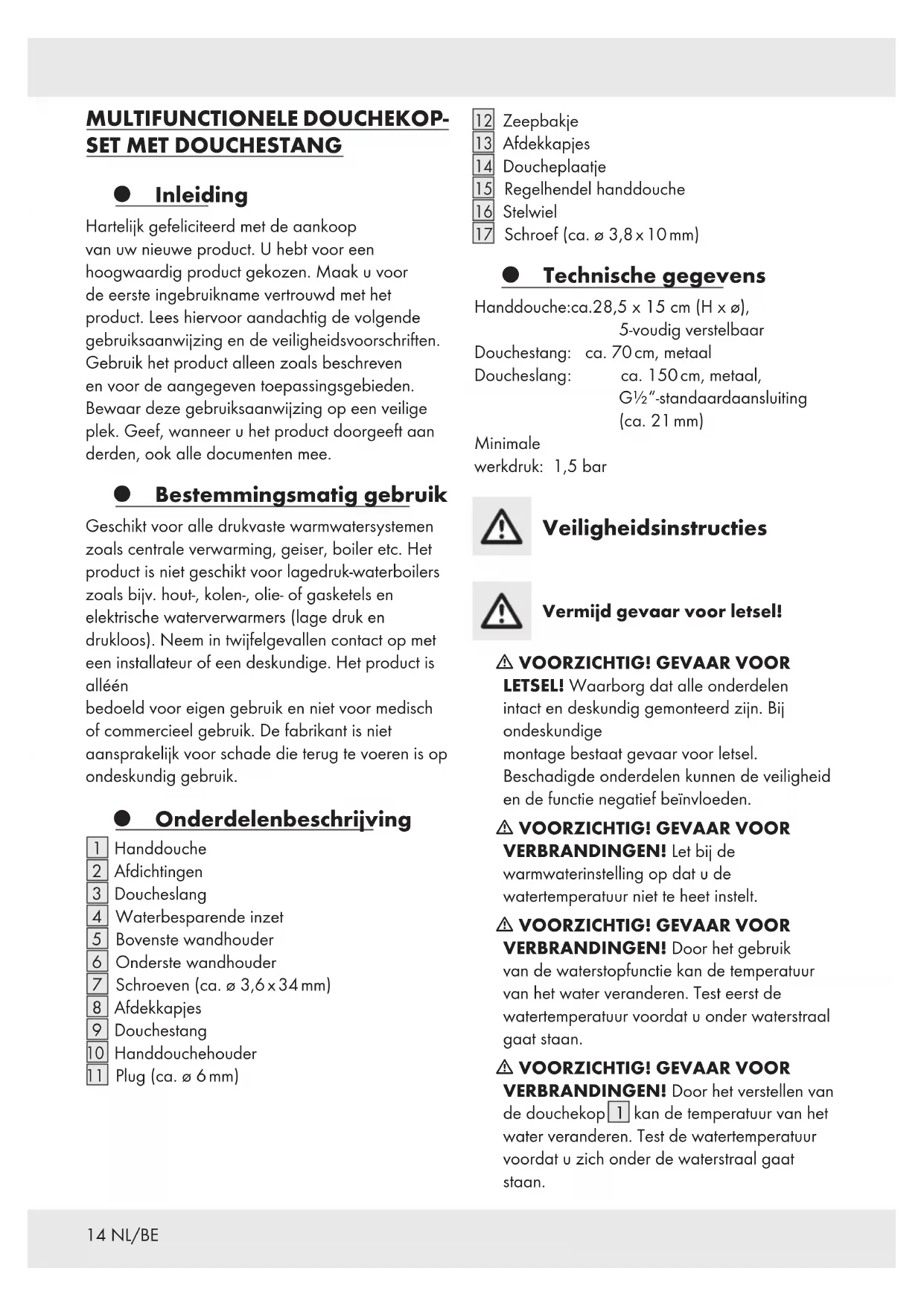

GEBRUIKSAANWIJZING IAN 311421 MIOMARE

Montage- en veiligheidsinstructies

PL

WIELOFUNKCYJNY KOMPLET PRYSZNICOWY Z DRAŻKIEM

NL/BE Montage- en veiligheidsinstructies Pagina 14

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor aandachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing op een veilige plek. Geef, wanneer u het product doorgeeft aan derden, ook alle documenten mee.

● Bestemmingsmatig gebruik

Geschikt voor alle drukvaste warmwatersystemen zoals centrale verwarming, geiser, boiler etc. Het product is niet geschikt voor lagedruk-waterboilers zoals bijv. hout-, kolen-, olie- of gasketels en elektrische waterverwarmers (lage druk en drukloos). Neem in twijfelgevallen contact op met een installateur of een deskundige. Het product is alléén bedoeld voor eigen gebruik en niet voor medisch of commercieel gebruik. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik.

● Onderdelenbeschrijving

1 Handdouche
2 Afdichtingen
3 Doucheslang
4 Waterbesparende inzet
5 Bovenste wandhouder
6 Onderste wandhouder
7 Schroeven (ca. ∅ 3,6×34 mm)
8 Afdekkapjes
9 Douchestang
10 Handdouchehouder
11 Plug (ca. ø 6 mm)

12 Zeepbakje
13 Afdekkapjes
14 Doucheplaatje
15 Regelhendel handdouche
16 Stelwiel
17 Schroef (ca. ∅ 3,8×10 mm)

Doucheslang: ca. 150 cm, metaal, G½"-standaardaansluiting (ca. 21 mm)

Minimale

werkdruk: 1,5 bar

Veiligheidsinstructies

Vermijd gevaar voor letsel!

⚠️ VOORZICHTIG! GEVAAR VOOR

LETSEL! Waarborg dat alle onderdelen intact en deskundig gemonteerd zijn. Bij ondeskundige

montage bestaat gevaar voor letsel.

Beschadigde onderdelen kunnen de veiligheid en de functie negatief beïnvloeden.

⚠️ VOORZICHTIG! GEVAAR VOOR

VERBRANDINGEN! Let bij de

warmwaterinstelling op dat u de watertemperatuur niet te heet instelt.

⚠️ VOORZICHTIG! GEVAAR VOOR

VERBRANDINGEN! Door het gebruik

van de waterstopfunctie kan de temperatuur van het water veranderen. Test eerst de watertemperatuur voordat u onder waterstraal gaat staan.

⚠️ VOORZICHTIG! GEVAAR VOOR

VERBRANDINGEN! Door het verstellen van

de douchekop 1 kan de temperatuur van het water veranderen. Test de watertemperatuur voordat u zich onder de waterstraal gaat staan.

De douchestang mag niet worden gebruik voor het vasthouden of ondersteunen, aangezien de bevestigingen en de douchestang 9 niet geschikt zijn voor deze belasting.

Vermijd materiële schade!

■ Montag alleen door een vakman! ■ Test voor de wandmontage, of de gekozen muur geschikt is voor het dragen van douchestangen. Wendt u zich ingeval van twijfel tot een vakhandel.

■ Voorzichtig! Waterschade! Wees er zeker van dat voor het boren, zich geen buizen op de boorplaats bevinden. ■ Let op dat alle afdichtingen correct gemonteerd zijn. ■ Houd er rekening mee dat afdichtingen aan slijtage onderhevig zijn en op gezette tijden moeten worden vervangen. ■ Informeer vóór de wandmontage naar het geschikte montagemateriaal voor uw wand. Voor de wandmontage hebben wij montagemateriaal bijgevoegd dat voor gebruikelijk, vast muurwerk geschikt is.

Tip: De handdouche 1 beschikt over een waterstopfunctie: gering nalopen van het water herinnert u eraan, de douche uit te zetten.

Montage

Opmerking:

Bij armaturen met 26,4 mm (G ^3/4 ")-aansluiting eerst een adapterstuk met 26,4 mm (G ^3/4 ")-schroefdraad en 21 mm (G ^1/2 ")-buitenschroefdraad, verkrijgbaar in iedere bouwmarkt en sanitairhandel. Bij de levering van uw douchestangenset is een waterbesparende inzet 4 inbegrepen. De conische moer van de doucheslang is vrij draaibaar om wringen te voorkomen.

Bediening

Handdouche instellen

Stel de hoogte van de handdouchehouder in via het stelwiel 16. Stel de neigingshoek van de handdouche naar eigen wens in via de handdouchehouder 10.

- Douchefuncties

Kies de gewenste functie van de handdouche 1 door aan de regelhendel 15 van de handdouche te draaien (zie afb. E).

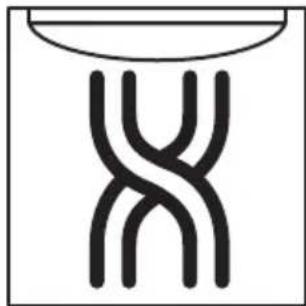

De handdouche 1 beschikt over de volgende functies:

Door het gebruik van de waterbesparende inzet 4 wordt de waterdoorstroming verminderd. Dit kan invloed hebben op de werking van uw geiser. Wanneer de waterdoorstroming te gering is, schakelt de geiser automatisch uit.

● Reiniging en onderhoud

■ Reinig het product met een iets vochtige, zachte doek en eventueel met een mild reinigingsmiddel.
■ Verwijder kalkaanslag aan de douchestangenset met behulp van een gangbaar ontkalkingsmiddel. Neem daarbij de gebruiksaanwijzing van het reinigingsmiddel in acht.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.
