Typ produktu	Nawigator GPS z ekranem dotykowym
Marka	Alpine
Model	INEF904DC

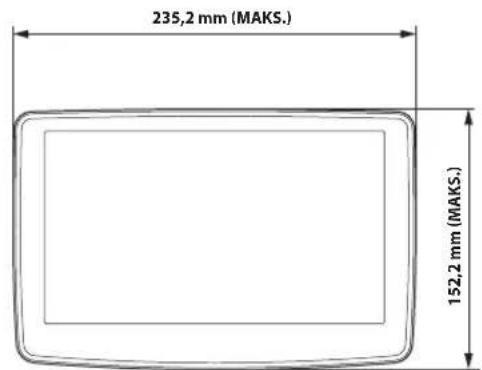

Wymiary jednostki wyświetlacza	235,2 mm (szerokość) x 152,2 mm (wysokość)
Zasilanie	12 V DC (akumulator samochodowy), bezpiecznik 15 A
Regulowany ekran	Pozycja przód/tył, podniesiony/opuszczony, kąty: 0°, 20°, 45°, -20°
Łączność	HDMI, USB, wejście AUX, kamera przód/tył, antena GPS, DAB (opcja)
Wyjścia audio	Pre-out RCA: przód, tył, subwoofer
Główne funkcje	Nawigacja GPS, odtwarzanie multimediów, integracja smartfona, sterowanie z kierownicy
Dołączone akcesoria	Przewód zasilający, antena GPS, mikrofon, przewód USB, przewód PRE OUT, przewód CAN I/F, uchwyty, śruby
Bezpieczeństwo	Zalecany montaż przez profesjonalistę; nie blokować wentylacji; używać odpowiednich bezpieczników
Konserwacja	Czyścić miękką, suchą ściereczką; unikać środków chemicznych
Możliwość naprawy	Części zamienne dostępne w serwisie Alpine
Gwarancja	Skontaktuj się z autoryzowanym sprzedawcą
Informacje ogólne	Wyprodukowano przez Alpine, 184 allée des Érables, CS 52016, 95945 Roissy CDG cedex, Francja

Często zadawane pytania - INEF904DC ALPINE

Jak ustawić kąt ekranu?

Usuń 2 śruby regulacji kąta (M4x6) po lewej i prawej stronie jednostki wyświetlacza. Przechyl ekran pod żądanym kątem (0°, 20°, 45° lub -20°) i wkręć śruby w odpowiednie otwory. Sprawdź instrukcję, aby poznać dokładne położenia.

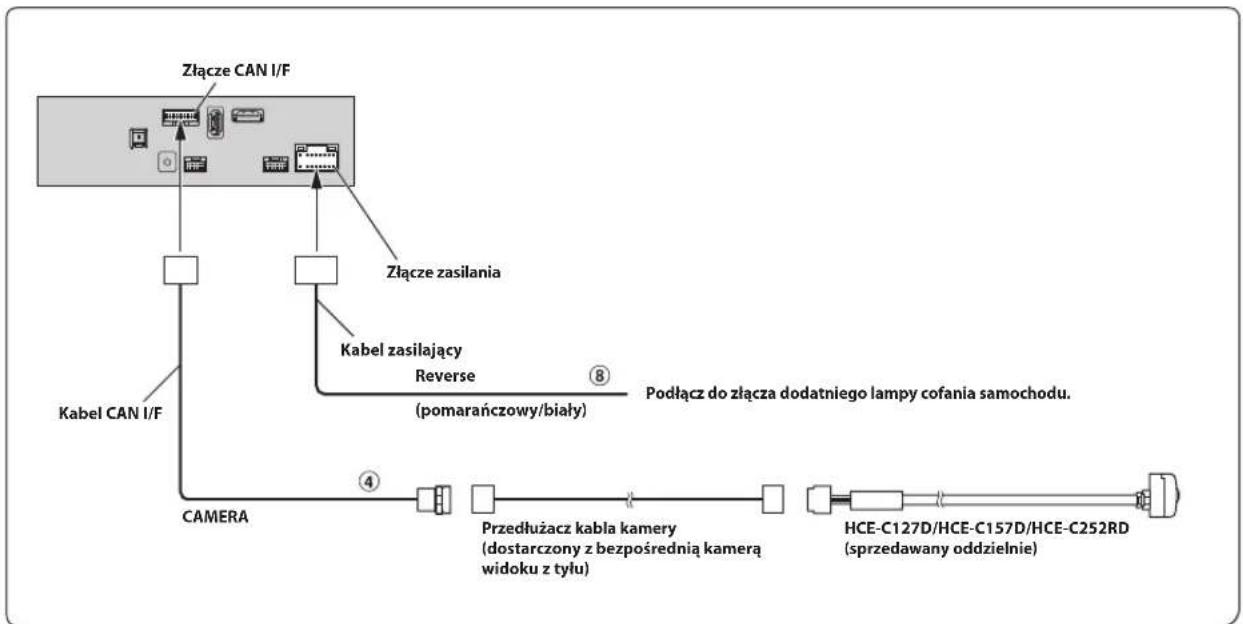

Czy mogę podłączyć kamerę cofania?

Tak, podłącz przewód kamery do złącza CAMERA (bezpośrednie wejście) i przewód Reverse (pomarańczowy/biały) do światła cofania. Następnie w ustawieniach wybierz 'Wybór kamery' na 'Tył'.

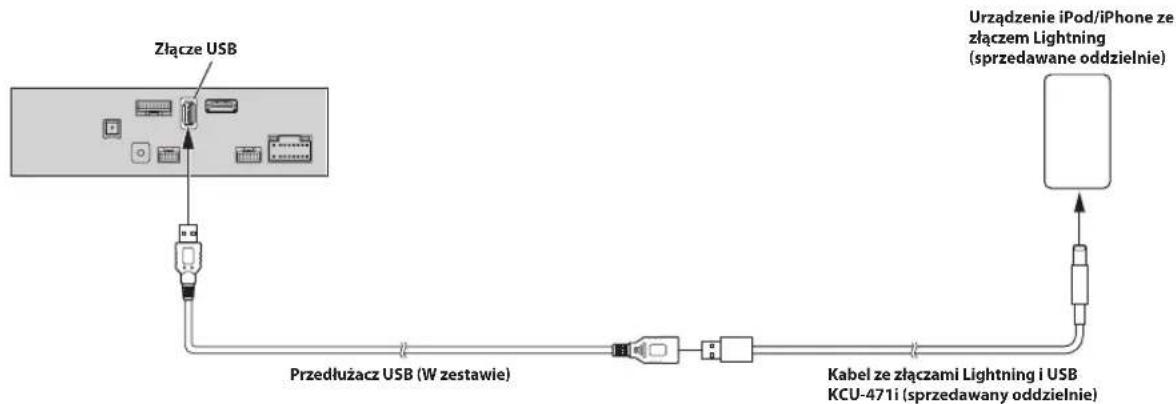

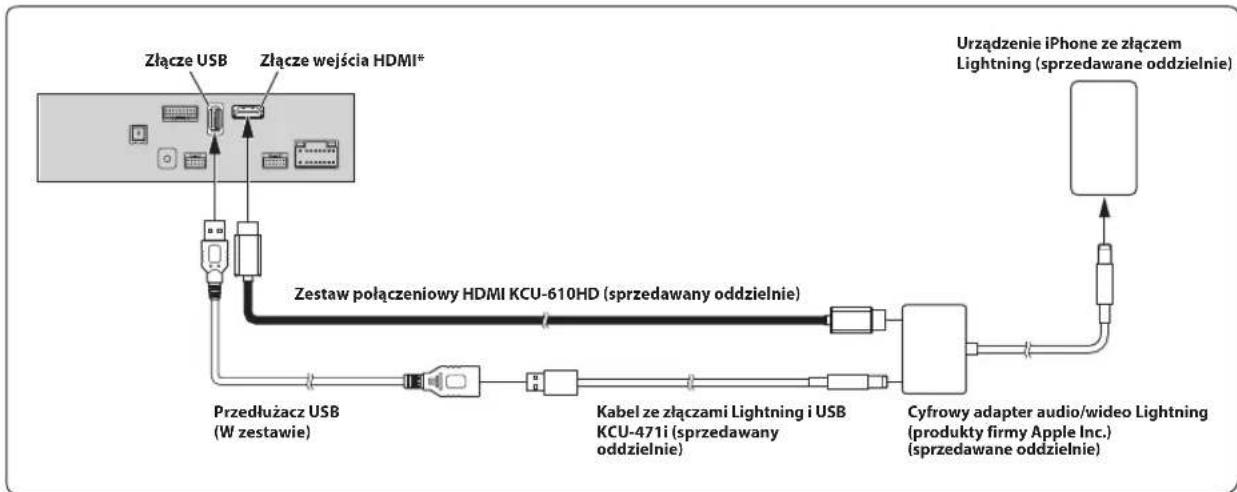

Jak podłączyć iPhone'a lub iPoda?

Użyj dołączonego przedłużacza USB i kabla Lightning-USB (KCU-471i, sprzedawany osobno) dla urządzeń ze złączem Lightning. Dla starszych modeli użyj kabla USB dołączonego do iPoda.

Co zrobić, jeśli ekran się nie włącza?

Sprawdź, czy PŁYTA ZASILANIA jest prawidłowo przymocowana za pomocą śruby M3x4. Upewnij się również, że bezpiecznik 15 A jest sprawny, a połączenia zasilania (ACC, akumulator, masa) są prawidłowe.

Gdzie zamontować antenę GPS?

Zamontuj antenę GPS na płaskiej powierzchni deski rozdzielczej lub tylnej półki, z dala od urządzenia i metalowych powierzchni. Oczyść powierzchnię przed montażem płyty montażowej. Nie instaluj jej w konsoli środkowej.

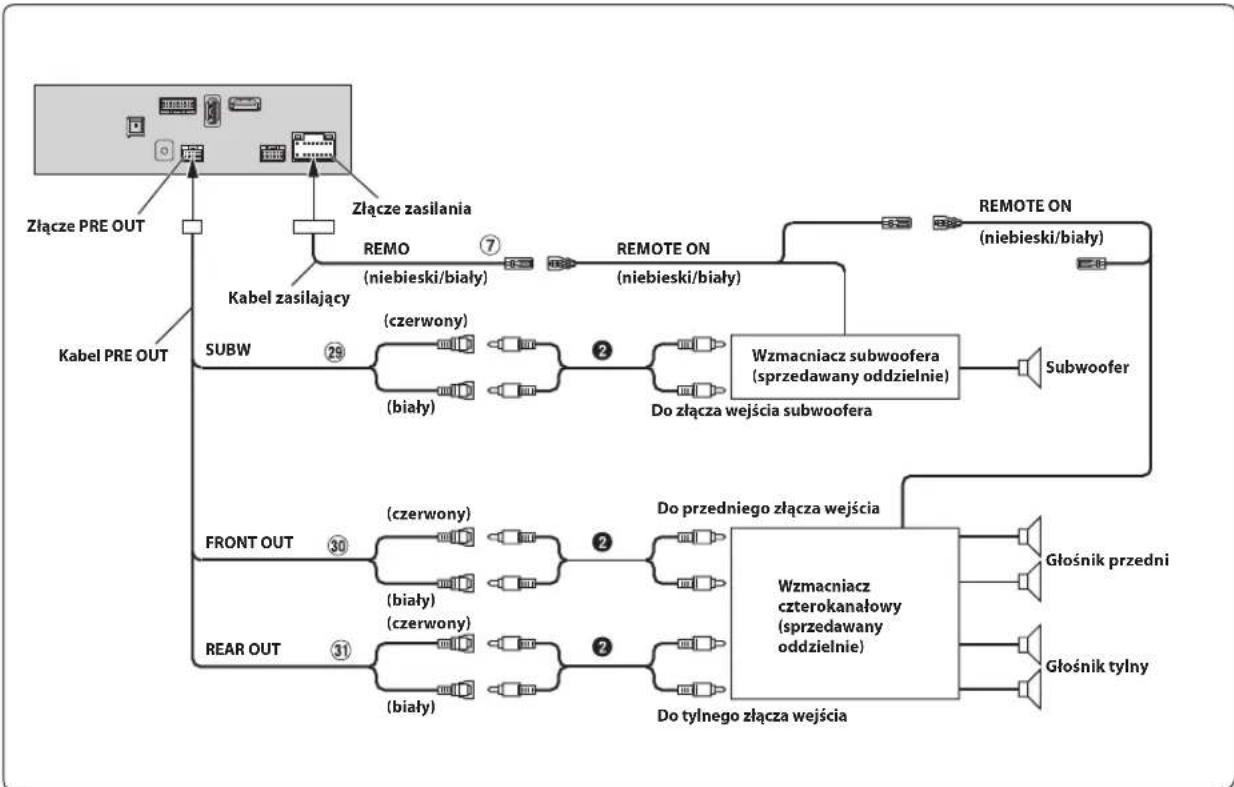

Jak podłączyć wzmacniacz zewnętrzny?

Użyj wyjść PRE-OUT (FRONT OUT, REAR OUT, SUBW) z kablami RCA. Podłącz przewód REMO (niebieski/biały) do zacisku zdalnego włączania wzmacniacza.

Jaki bezpiecznik zastosować?

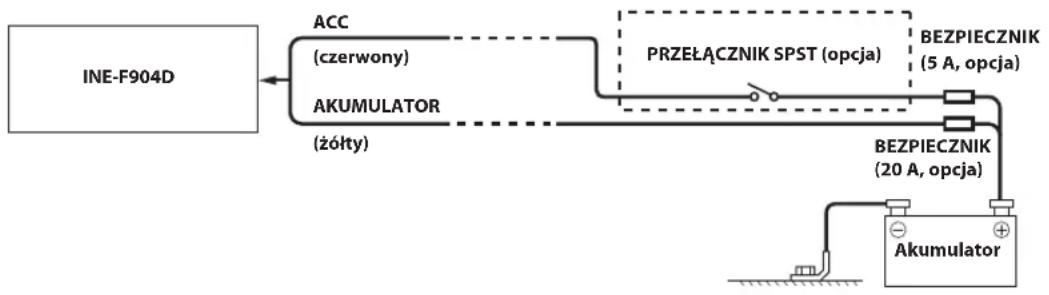

Użyj bezpiecznika 15 A dla urządzenia. Jeśli instalujesz wyłącznik SPST, dodaj bezpiecznik 5 A dla linii ACC i 20 A dla akumulatora (patrz schemat w instrukcji).

Czy ekran może przeszkadzać w prowadzeniu?

Nie, został zaprojektowany jako regulowany w pozycji przód/tył i wysokości. Upewnij się, że nie zasłania pola widzenia, kierownicy, dźwigni zmiany biegów ani poduszek powietrznych. Postępuj zgodnie z podanymi wymiarami montażowymi.

Jak zaktualizować oprogramowanie?

Sprawdź stronę internetową Alpine lub skontaktuj się z autoryzowanym sprzedawcą. Aktualizacje mogą być dostarczone przez USB lub przez sprzedawcę. Instrukcja nie opisuje procedury.

Czy urządzenie jest kompatybilne z telefonami Android?

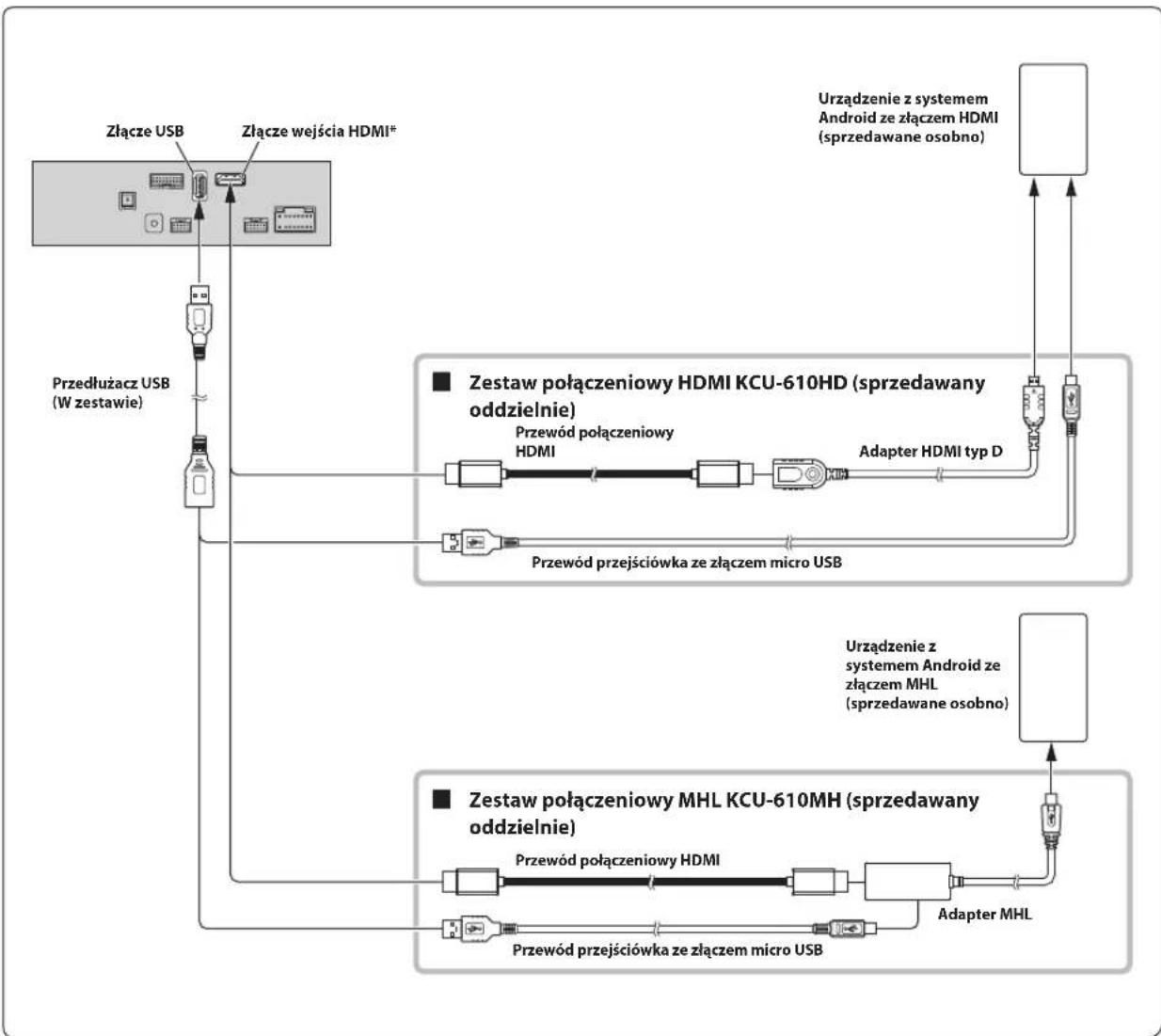

Tak, przez połączenie HDMI. Użyj zestawu połączeniowego KCU-610HD (sprzedawany osobno) i w razie potrzeby adaptera MHL. W ustawieniach wybierz 'Konfiguracja HDMI' na 'HDMI'.

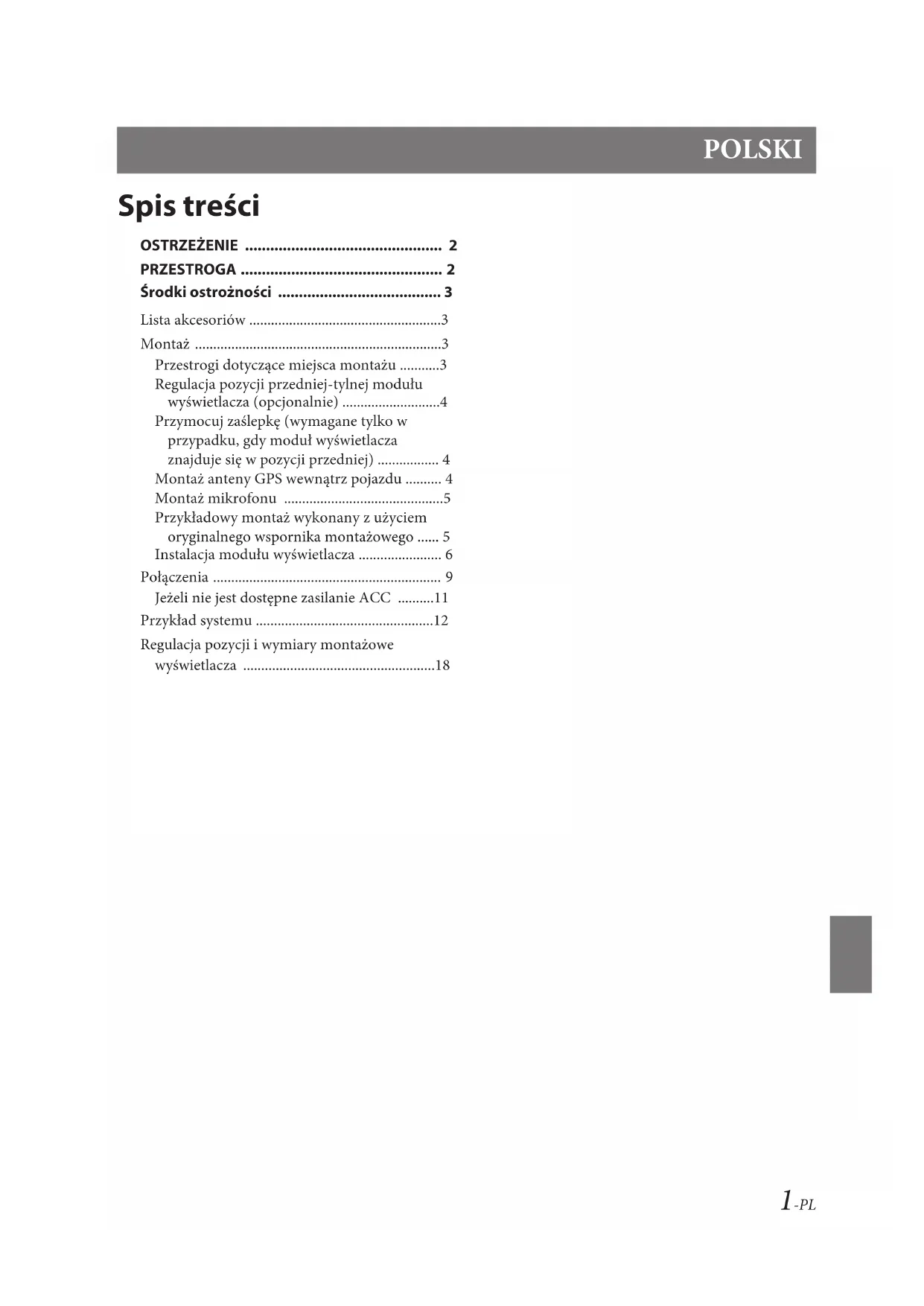

INSTRUKCJA OBSŁUGI INEF904DC ALPINE

Środki ostrożności 3

Lista akcesoriów ....3

Montaż 3

Przestrogi dotyczące miejsca montażu ......3

Regulacja pozycji przedniej-tylnej modułu wyświetlacza (opcjonalnie) ......4

Przymocuj zaślepkę (wymagane tylko w przypadku, gdy moduł wyświetlacza znajduje się w pozycji przedniej) ...... 4

Montaż anteny GPS wewnątrz pojazdu ..... 4

Montaż mikrofonu 5

Przykładowy montaż wykonany z użyciem oryginalnego wspornika montażowego ..... 5

Instalacja modułu wyświetlacza 6

Połączenia 9

Jeżeli nie jest dostępne zasilanie ACC .....11

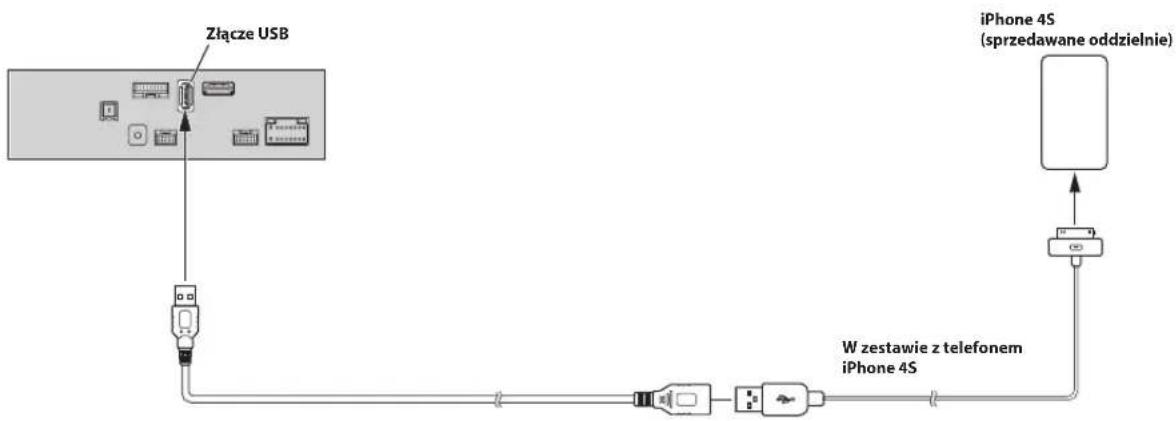

Przykład systemu ....12

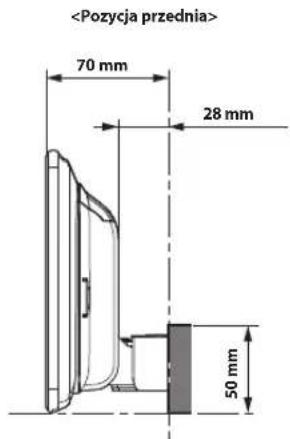

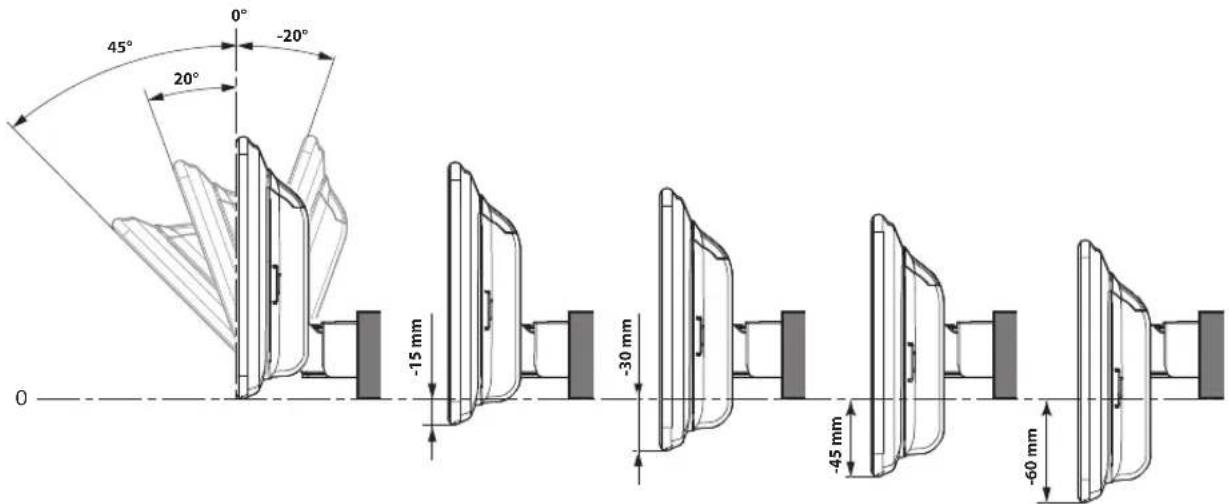

Regulacja pozycji i wymiary montażowe wyświetlacza ....18

OSTRZEŻENIE

Ten symbol umieszczany jest przy ważnych instrukcjach. Nieprzestrzeganie ich może spowodować poważne obrażenia ciała lub śmierć.

NIE ROZKŁADAĆ I NIE WYKONYWAĆ SAMODZIELNYCH MODYFIKACJI.

W przeciwnym wypadku może dojść do wypadku, pożaru lub porażenia prądem.

NIEWIELKIE PRZEDMIOTY, TAKIE JAK WKRETY, PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI.

Połknięcie może spowodować poważne obrażenia ciała. W wypadku połknięcia należy niezwłocznie skontaktować się z lekarzem.

PRZY WYMIANIE BEZPIECZNIKÓW NALEŻY PRZESTRZEGAĆ WŁAŚCIWEGO NATĘŻENIA PRĄDU.

Niezastosowanie się do tego wymogu może spowodować pożar lub porażenie prądem.

NIE ZAKRYWAĆ OTWORÓW WENTYLACYJNYCH I PANELI RADIATORÓW.

W przeciwnym wypadku nieodprowadzone ciepło może spowodować zapalenie urządzenia.

URZĄDZENIE STOSOWAĆ TYLKO W MOBILNYCH INSTALACJACH PRĄDU 12 V.

Niezastosowanie się do tego wymogu może spowodować pożar, porażenie prądem lub inne obrażenia ciała.

PRAWIDŁOWO PODŁĄCZYĆ URZĄDZENIE.

Nieprawidłowe podłączenie może spowodować pożar lub uszkodzenie urządzenia.

UŻYWAĆ TYLKO W POJAZDACH Z ZASILANIEM 12 V I UJEMNYM UZIEMIENIEM.

(W razie wątpliwości należy skontaktować się z najbliższym przedstawicielem firmy). Niezastosowanie się do tego wymogu może spowodować pożar lub inne wypadki.

PRZED PODŁĄCZENIEM PRZEWODÓW NALEŻY ODŁĄCZYĆ PRZEWÓD OD UJEMNEGO BIEGUNA AKUMULATORA.

Niezastosowanie się do tego wymogu może spowodować porażenie prądem lub obrażenia ciała w wyniku zwarcia instalacji elektrycznej.

NIE DOPUŚCIĆ, ABY KABLE ZAPŁAŁY SIĘ W PRZYLEGŁE PRZEDMIOTY.

Ułożyć wiązki i kable zgodnie z instrukcją, aby uniknąć zablokowania ruchu podczas jazdy. Kable lub wiązki blokujące ruch albo zwisające z koła kierownicy, dźwigni zmiany biegów, pedału hamulca itp. stanowią ogromne niebezpieczeństwo.

NIE WOLNO SPLATAĆ ZE SOBĄ PRZEWODÓW ELEKTRYCZNYCH.

Nie wolno zdejmować z kabli elektrycznych izolacji w celu doprowadzenia prądu do innych urządzeń. W przeciwnym wypadku nastąpi przekroczenie obciążalności prądowej przewodu, czego skutkiem będzie pożar lub porażenie prądem.

W TRAKCIE WIERCENIA UWAŻAĆ, ABY NIE USZKODZIĆ RUR I PRZEWODÓW SAMOCHODU.

W wypadku konieczności wiercenia dziur w podwoziu należy przedsięwziąć wszelkie środki ostrożności, aby nie uszkodzić ani nie zablokować rur, przewodu paliwowego, baku albo instalacji elektrycznej. Niezastosowanie odpowiednich środków ostrożności może być przyczyną pożaru.

NIE UZIEMIAĆ INSTALACJI ELEKTRYCZNEJ ZA POŚREDNICTWEM ŚRUB I NAKRĘTEK UKŁADU HAMULCOWEGO I KIEROWNICZEGO.

Śruby i nakrętki wykorzystywane w układzie hamulcowym, kierowniczym (i w innych układach mających wpływ na bezpieczeństwo pojazdu) jak również baku, BEZWZGŁĘDNIE nie mogą być wykorzystywane jako elementy instalacji elektrycznej ani uziemiającej. W przeciwnym wypadku może dojść do utraty kontroli nad pojazdem, pożaru, itp.

NIE WOLNO MONTOWAĆ URZĄDZENIA W MIEJSCU, W KTÓRYM UTRUDNIAŁOBY ONO STEROWANIE POJAZDEM, TAKIM JAK KIEROWNICA CZY DŻWIGNIA ZMIANY BIEGÓW.

W przeciwnym wypadku może dojść do ograniczenia widoczności kierowcy i/lub ograniczenia jego ruchów, a w konsekwencji do poważnego wypadku.

NIE WOLNO INSTALOWAĆ MONITORA W POBLIŻU PODUSZKI POWIETRZNEJ PASAŻERA.

Jeśli urządzenie nie zostanie zainstalowane prawidłowo, poduszka powietrzna może nie działać prawidłowo, a po wyzwoleniu może spowodować wyrzucenie monitora do góry, powodując wypadeki obrażenia.

PRZESTROGA

Ten symbol umieszczany jest przy ważnych instrukcjach. Nieprzestrzeganie ich może spowodować obrażenia ciała lub szkody materialne.

WYKONANIE I PODŁĄCZENIE INSTALACI KABLOWEJ NALEŻY POZOSTAWIĆ SPECJALIŚCIE.

Wykonanie i podłączenie instalacji do tego urządzenia wymaga specjalistycznych umiejętności technicznych i doświadczenia. Ze względów bezpieczeństwa należy zlecić te prace przedstawicielowi firmy, od której urządzenie zostało nabyte.

DO PRAC MONTAŻOWYCH STOSOWAĆ WYSZCZEGÓLNIONE AKCESORIA I MOCOWAĆ JE W SPOSÓB PEWNY.

Zawsze stosować wyłącznie wyszczególnione akcesoria. Użycie części innych niż wyszczególnione może skutkować uszkodzeniem podzespołów wewnętrznych urządzenia lub jego niewłaściwym zamocowaniem. W efekcie części mogą ulec poluzowaniu i stanowić zagrożenie dla ludzi lub innych przedmiotów.

PRZEWODY INSTALACI NALEŻY POPROWADZIĆ W TAKI SPOSÓB, BY NIE BYŁY ŚCIŚNIĘTE OSTRYMI METALOWYMI KRAWĘDZIAMI.

Kable i przewody należy poprowadzić z dala od części ruchomych (jak np. szyn siedzeń) oraz ostrych lub spiczastych krawędzi. Zapobiegnie to ściśnięciu przewodu i uszkodzeniu instalacji. Jeżeli konieczne jest przeprowadzenie przewodów przez otwór w metalu, należy zastosować gumową przelotkę, aby zapobiec ocieraniu się izolacji o krawędź metalu.

NIE MONTOWAĆ W MIEJSCACH O DUŻEJ WILGOTNOŚCI LUB ZAPYLENIU.

Unikać montażu urządzenia w miejscach o dużej wilgotności lub zapyleniu. Wilgoć i pył przenikają do wnętrza urządzenia i mogą powodować awarie.

Środki ostrożności

• Przed rozpoczęciem montażu urządzenia należy odłączyć kabel od ujemnej (-) końcówki akumulatora. Ograniczy to możliwość uszkodzenia urządzenia w przypadku spięcia.
• Przewody oznaczone odpowiednimi kolorami należy podłączyć zgodnie ze schematem. Nieprawidłowe podłączenie przewodów może spowodować uszkodzenie urządzenia lub instalacji elektrycznej pojazdu.
• Podczas podłączania urządzenia do instalacji elektrycznej pojazdu należy uwzględnić elementy zainstalowane fabrycznie (np. komputer pokładowy). Nie należy wykonywać połączeń z tymi obwodami w celu zapewnienia zasilania tego urządzenia. Podczas podłączania urządzenia do skrzynki bezpieczników należy upewnić się, że bezpiecznik dla obwodu urządzenia ma odpowiednią wartość znamionową. W przypadku wątpliwości należy skontaktować się z przedstawicielem handlowym firmy Alpine.
• Urządzenie wyposażone jest w żeńskie złącza RCA do podłączania innych urządzeń (np. wzmacniacza) ze złączami RCA. W celu podłączenia innych urządzeń może być wymagane użycie adapterów. W celu uzyskania pomocy należy skontaktować się z autoryzowanym przedstawicielem handlowym firmy Alpine.
• Przewody (-) głośników należy podłączyć do złącza (-) głośników. Nigdy nie wolno łączyć kabli prawego i lewego kanału ze sobą ani z karoserią samochodu.

Lista akcesoriów

Urządzenie główne .... 1

Moduł wyświetlacza....1

Instrukcja obsługi .... 1 zestaw

Kabel zasilający....1

Antena GPS 1

Płyta montażowa anteny 1

Zacisk kabla anteny.... 1 zestaw

Przedłużacz USB....1

Kabel PRE OUT 1

Mikrofon....1

Kabel CAN I/F 1

Kabel W.REMOTE....1

Wspornik HDMI....1

Śruba z łbem płaskim (M5×8)....4

Śruba (M5×8)....4

PŁYTKA ZASILANIA....1

Pokrywa tylna L ....1

Pokrywa tylna P....1

Śruba z łbem płaskim (M4×13)....2(*1)

Śruba (M4×6)....7(*2)

Śruba (M3×4)....2(*3)

Zaślepka....4(*4)

- Liczba części do montażu modułu wyświetlacza, które oznaczono *, obejmuje części zapasowe na wypadek zagubienia. Należy przechowywać je w bezpiecznym miejscu.

*1 Liczba zapasowych śrub do regulacji góra-dół wyświetlacza.
*2 Obejmuje 3 zapasowe śruby do mocowania i regulacji kąta wyświetlacza.
*3 Obejmuje 1 zapasową śrubę do mocowania środkowej części pokrywy.
*4 Obejmuje 2 zapasowe śruby do blokowania ekranu wyświetlacza.

Montaż

Montaż

Najpierw należy zapoznać się z sekcją „Regulacja pozycji i wymiary montażowe wyświetlacza” (str. 18), aby zamontowane urządzenie nie przesłaniało pola widzenia ani nie utrudniało prowadzenia pojazdu.

Przestroga

- Nie należy blokować wentylatora urządzenia, ponieważ uniemożliwi to prawidłową cyrkulację powietrza. Zablokowanie tego elementu może spowodować nagromadzenie się ciepła wewnątrz urządzenia i doprowadzić do pożaru.

Otwór wentylacyjny

Tylna strona urządzenia

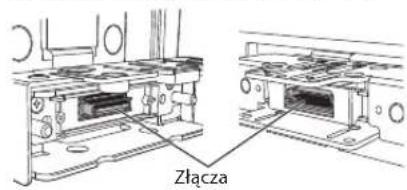

- Podczas instalowania modułu wyświetlacza i urządzenia głównego nie wolno dotykać złączy rękami.

Przestrogi dotyczące miejsca montażu

Kąt montażu

Montować pomiędzy ustawieniem poziomym a kątem 30°. Montaż pod kątem spoza tego przedziału będzie skutkował pogorszeniem wydajności i może spowodować uszkodzenie.

Regulacja pozycji przedniej-tylnej modułu wyświetlacza (opcjonalnie)

W zależności od pojazdu, może być konieczne dostosowanie pozycji przedniej-tylnej modułu wyświetlacza podczas jego montażu. Jeśli konieczna jest regulacja pozycji przedniej-tylnej, ustaw suwak w pozycji tylnej przed zamontowaniem modułu wyświetlacza w pojeździe. [Ustawienie domyślne: pozycja przednia]

OSTRZEŻENIE

WYMAGANY ŚRUBOKRĘT MAGNETYCZNY W CELU PRECYZYJNEGO WYKRĘCENIA ŚRUB.

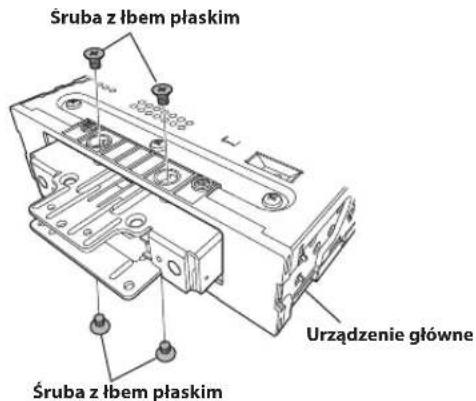

1 Wykręć 4 śruby z płaskim łbem na górze i dole urządzenia głównego.

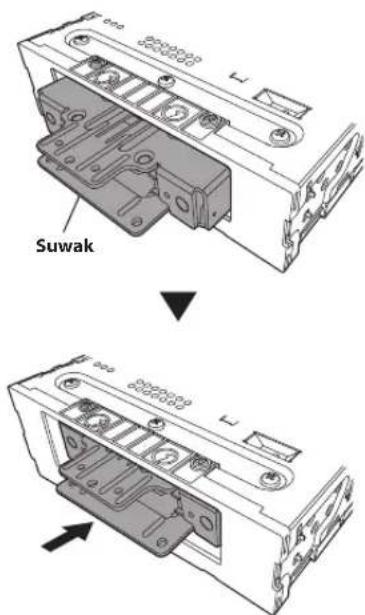

2 Przesuń suwak do pozycji tylnej (aby przesunąć suwak z powrotem do pozycji przedniej, pociągnij go do przodu).

3 Dokręć mocno suwak przy użyciu 4 śrub wykręconych w kroku 1.

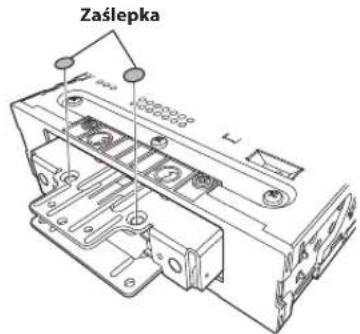

Przymocuj zaślepkę (wymagane tylko w przypadku, gdy moduł wyświetlacza znajduje się w pozycji przedniej)

Przymocowanie zaślepki tylko w przypadku, gdy moduł wyświetlacza znajduje się w pozycji przedniej.

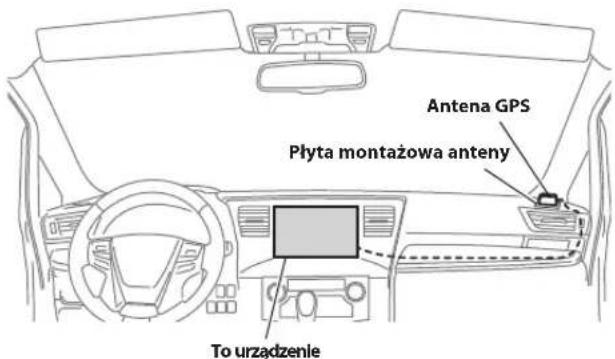

Montaż anteny GPS wewnątrz pojazdu

1 Wyczyść miejsce montażu.
2Zamocuj płytę montażową anteny GPS.
3Zamontuj antenę GPS.

- Anteny GPS nie należy montować wewnątrz konsoli środkowej.

- Antenę GPS należy zamontować na płaskiej powierzchni deski rozdzielczej lub tylnej półki.

- Należy upewnić się, że antena GPS nie jest zasłonięta przez żadną metalową powierzchnię lub obiekt.

- Jeśli antena GPS zostanie zamontowana w pobliżu urządzenia, odbierany sygnał może być słaby, a lokalizacja pojazdu może nie być wyświetlana prawidłowo.

- Antenę GPS należy zamontować w wystarczającej odległości od urządzenia.

- Kabel anteny GPS należy poprowadzić z dala od tylnej części urządzenia.

- Niektóre szyby odbijające lub pochłaniające ciepło mogą zakłócać fale o wysokiej częstotliwości. Jeśli po zainstalowaniu anteny wewnątrz pojazdu odbierany sygnał jest zbyt słaby, należy spróbować zamontować antenę na zewnątrz pojazdu.

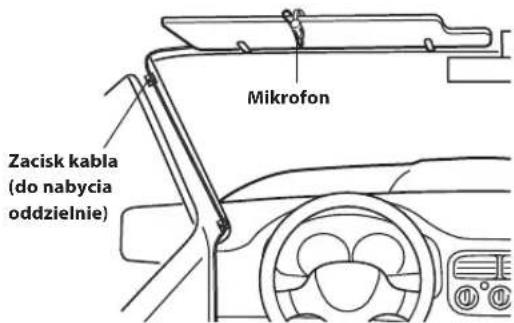

Montaż mikrofonu

Dla bezpiecznego użytkowania, upewnij się że:

• Miejsce jest mocne i stabilne.
- Działanie urządzeń zabezpieczających nie jest zakłócone.
- Pola widzenia i ruchu kierowcy nie są ograniczone.
- Mikrofon znajduje się w miejscu, skąd głos kierowcy może być łatwo odbierany (na osłonie przeciwsłonecznej itp.).

Podczas mówienia do mikrofonu nie powinno się zmieniać pozycji prowadzenia pojazdu. Może to spowodować odwrócenie uwagi od bezpiecznego prowadzenia pojazdu. Ostrożnie rozważ odległość podczas montażu mikrofonu. Upewnij się, że głos kierowcy jest dobrze odbierany w wybranym miejscu.

Przykładowy montaż wykonany z użyciem oryginalnego wspornika montażowego

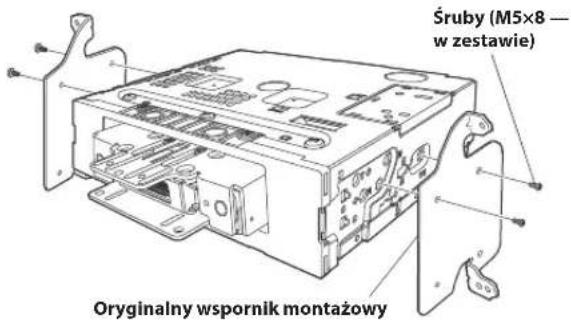

1 Przymocuj oryginalny wspornik mocujący do urządzenia głównego przy użyciu dostarczonych śrub.

• Jeśli nie masz oryginalnego wspornika mocującego, przymocuj ZESTAW o podwójnym rozmiarze DIN* (dostarczony z bocznym wspornikiem mocującym) itp. do urządzenia głównego.
  *Sprzedawany oddzielnie.

2 Podłącz wszystkie przewody urządzenia głównego zgodnie z opisem w sekcji „Połączenia” (str. 9).

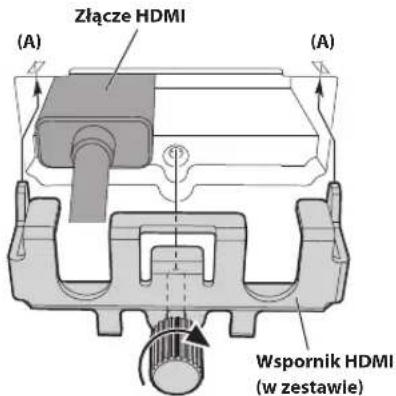

Uwaga dotycząca użycia kabli połączeniowych HDMI (kabel HDMI nie znajduje się w zestawie)

Kable połączeniowe HDMI należy przymocować do gniazd HDMI przy użyciu dostarczonego wspornika HDMI.

1) Wsuń wspornik HDMIw rowki (A).
2) Przykręć go przy użyciu śruby (B).

(B)

3 Zamontuj urządzenie główne w samochodzie.

• Przymocuj ostrożnie kable. Należy zapobiec uszkodzeniu kabli na przykład w wyniku przymocowania ich do ruchomych części, takich jak szyny fotela, bądź umieszczenia ich w pobliżu ostrych lub spiczastych krawędzi.
  4Zamocuj ponownie zdemontowane części pojazdu (panele itp.) lub zestaw deski rozdzielczej dostępny na rynku części zamiennych.

Instalacja modułu wyświetlacza

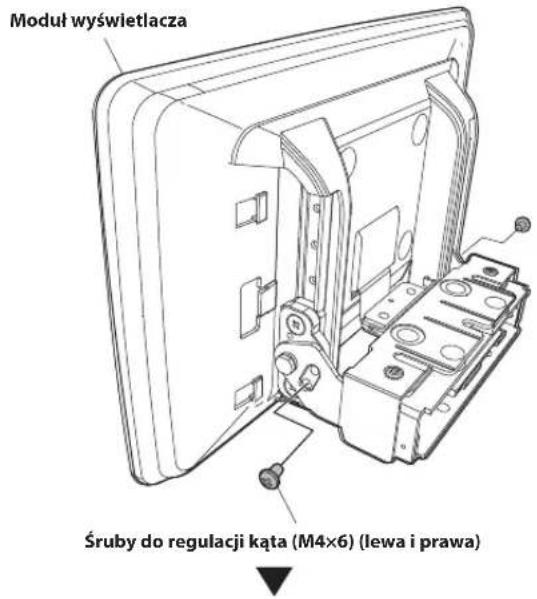

1 Wykręć 2 śruby do regulacji kąta (M4×6) mocujące lewą i prawą stronę modułu wyświetlacza, a następnie pociągnij górną część wyświetlacza do przodu.

• Może być konieczne wcześniejse wykręcenie śrub do regulacji pionowej (patrz krok 4), aby umożliwiać manipulację ekranem w celu instalacji PŁYTKI ZASILANIA.

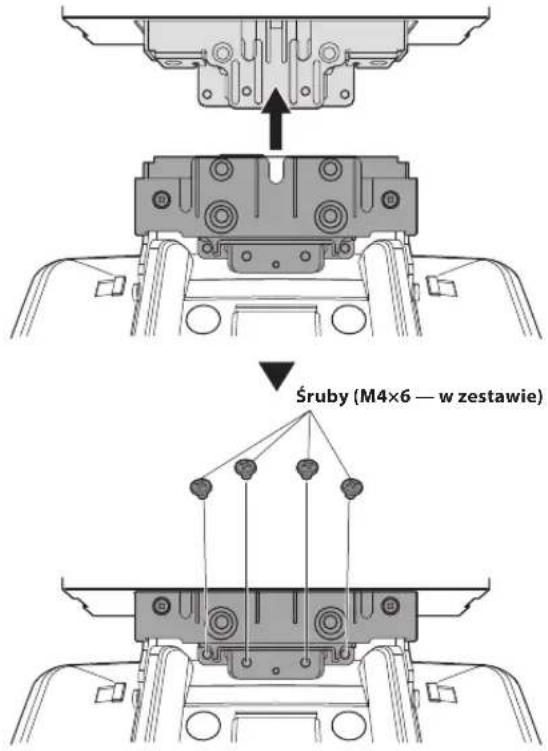

2 Przymocuj moduł wyświetlacza do suwaka urządzenia głównego przy użyciu 4 śrub (M4×6).

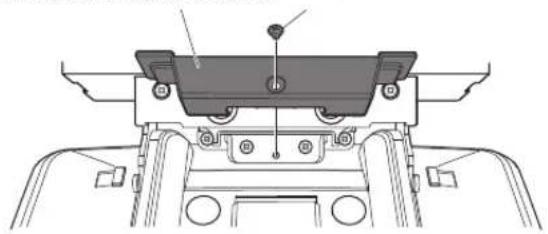

3 Przymocuj PŁYTKĘ ZASILANIA przy użyciu śruby (M3×4). PŁYTKA ZASILANIA (W zestawie) Śruby (M3×4 — w zestawie)

• Jeśli PŁYTKA ZASILANIA nie zostanie przymocowana, wyświetlacz się nie włączy. Należy pamiętać o przymocowaniu PŁYTKI ZASILANIA.

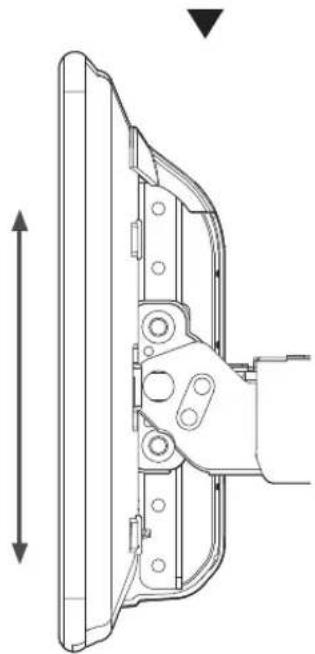

4Dostosuj pozycję montażu wyświetlacza.

- Dostępne pozycje regulacji wyświetlacza różnią się w zależności od pozycji przedniej-tylnej/górnej-dolnej i kąta. Aby uzyskać szczegóły, zapoznaj się z sekcją „Regulacja pozycji i wymiary montażowe wyświetlacza” (str. 18).

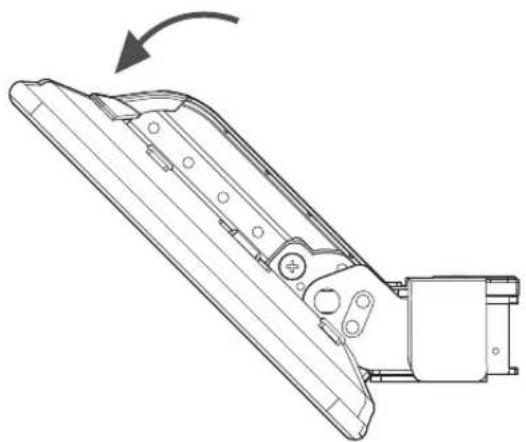

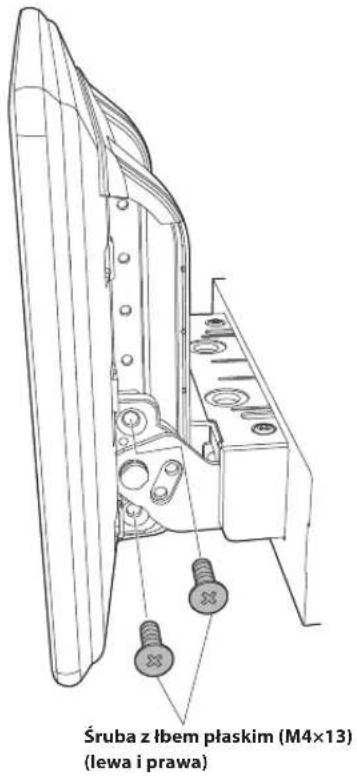

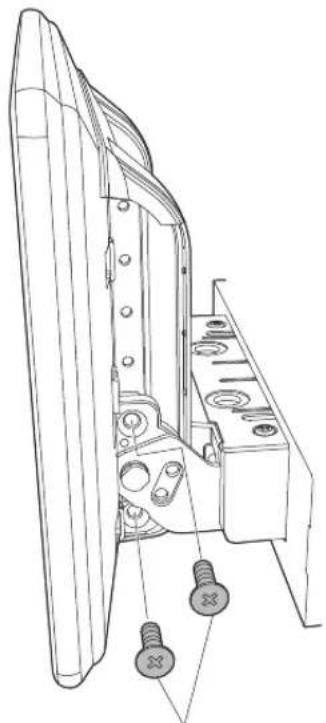

1) Przytrzymaj wyświetlacz skierowany pionowo do góry, wykręć 4 śruby z płaskim łbem (M4×13) do regulacji góra-dół po lewej i prawej stronie, a następnie wykonaj regulację góra-dół pozycji wyświetlacza.

Śruba z łbem płaskim (M4×13) (lewa i prawa)

2) Po zakończeniu regulacji przykręć mocno wyświetlacz przy użyciu 4 śrub z płaskim łbem (M4×13) do regulacji góra-dół.

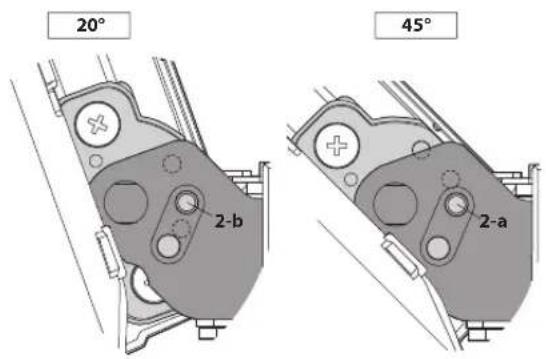

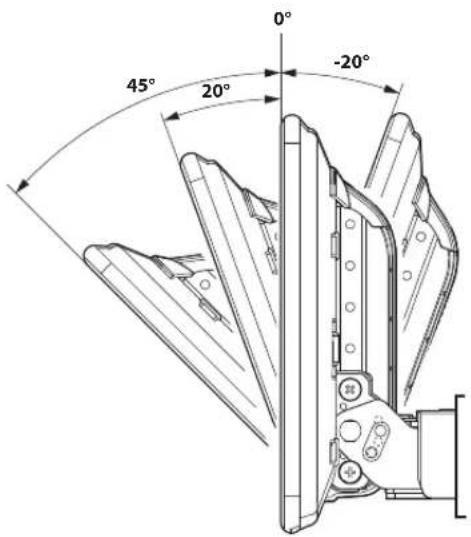

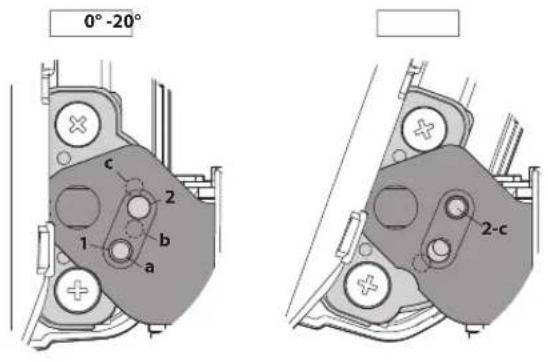

3) Dostosuj kąt wyświetlacza.

Zapoznaj się z poniższą ilustracją, aby użyć otworów na śruby do regulacji kąta.

• Przykład :

Aby zainstalować wyświetlacz pod kątem 20°, użyj otworów na śruby 2 i b.

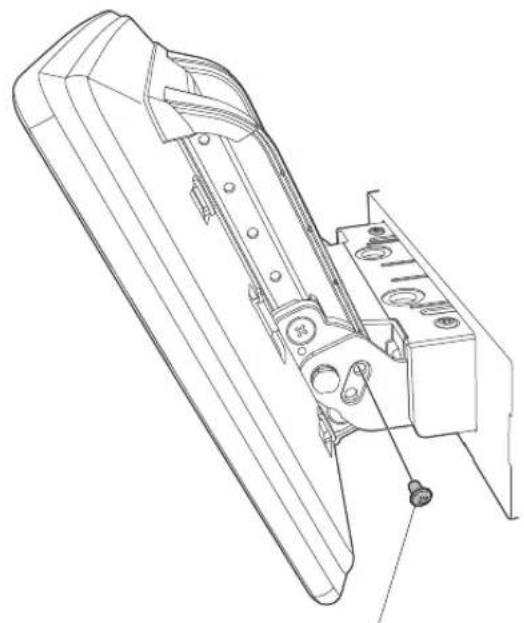

4) Po zakończeniu regulacji zabezpiecz wyświetlacz przy użyciu 2 śrub do regulacji kąta (M4×6) (lewa i prawa), które zostały wykręcone w kroku 1 na str. 6.

Śruby do regulacji kąta (M4×6) (lewa i prawa)

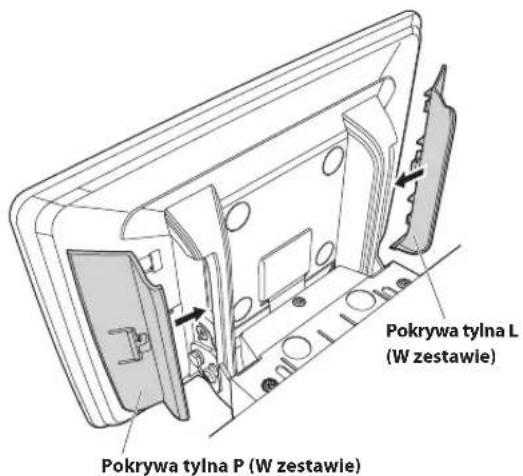

5 Przymocuj pokrywę tylną-L/P do lewej i prawej strony modułu wyświetlacza.

- Aby zdjąć pokrywę tylną-I./P, naciśnij wypustkę i przesuń.

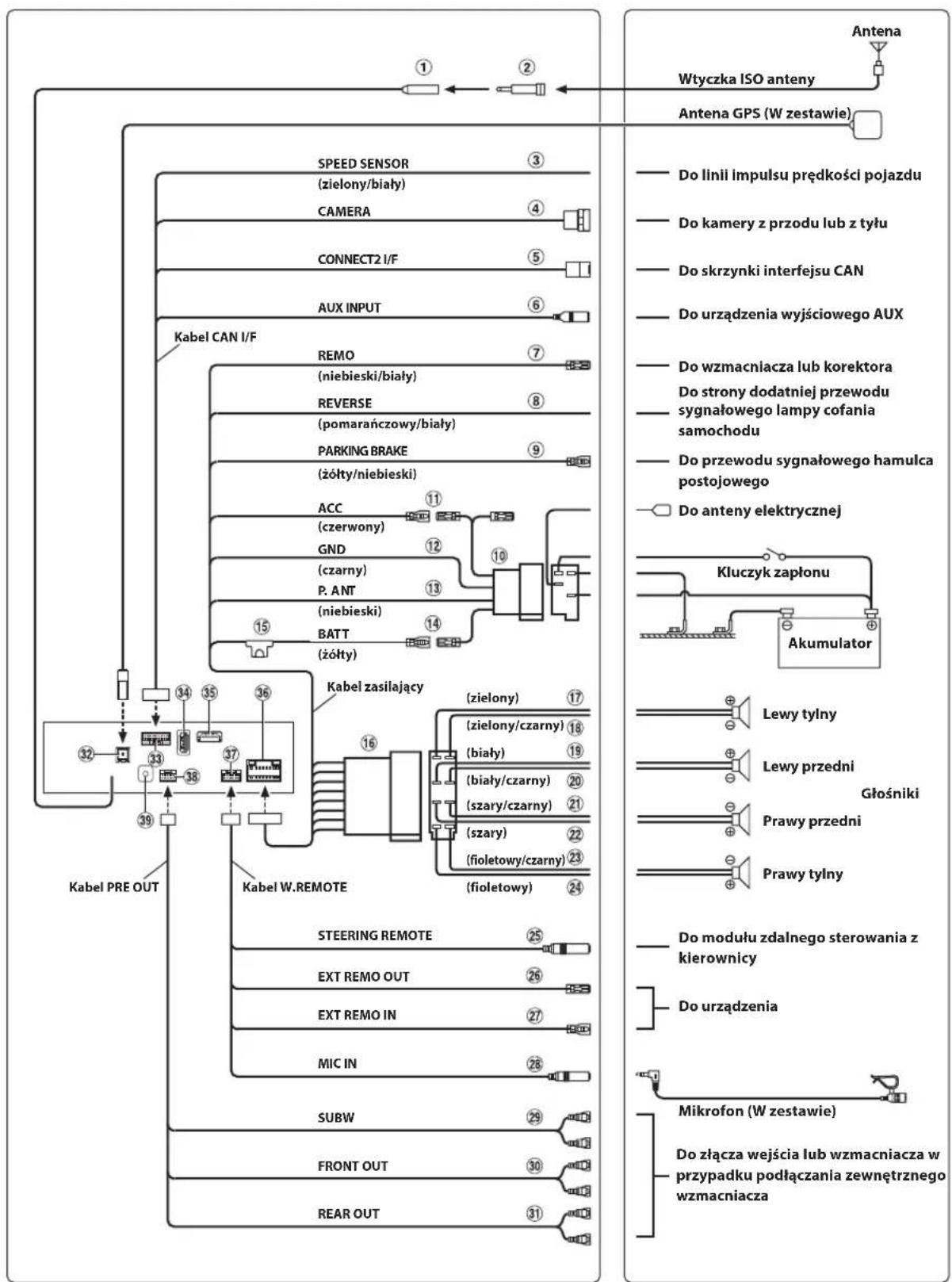

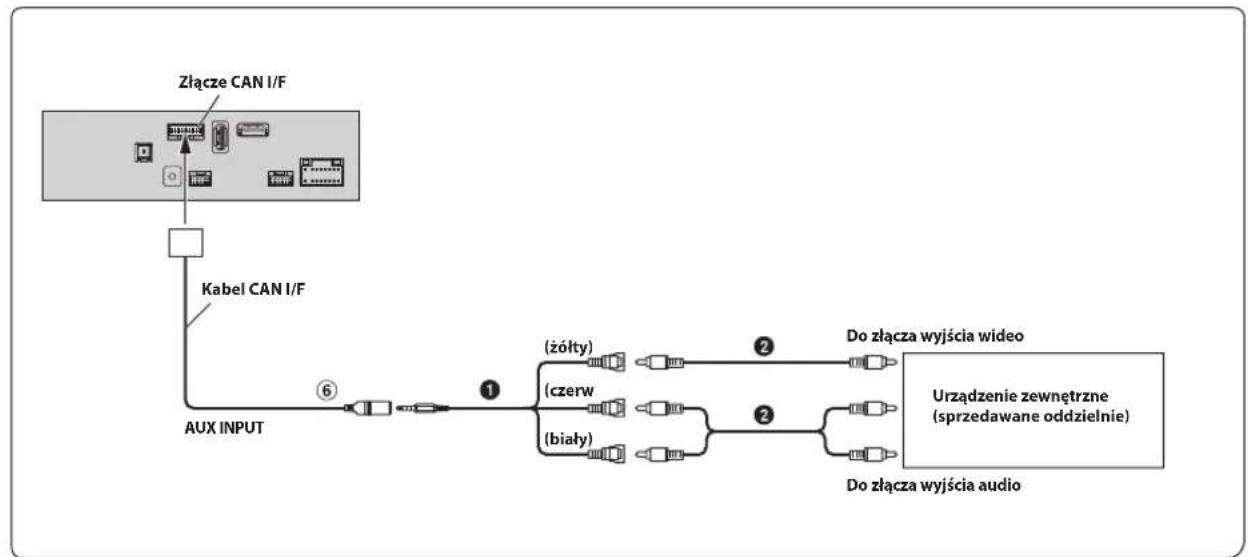

Połączenia

    subgraph Antenna GPS (W zestawie)
        direction TB
        direction TB
        Antena GPS
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antena
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenai
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Antenaini
        Anteineil impulsi prędkości pojazdu
        Do linii impulsi prędkości pojazdu
        Do kamery z przodu lub z tyłu
        Do skrzynki interfejsu CAN
        Do urządzenia wyjściowego AUX
        Do wzmacniacza lub korektora
        Do strony dodatniej przewodu sygnałowego lampy cofania samochodu
        Do przewodu sygnałowego hamulca postojowego
        Do anteny elektrycznej
        Kluczyk zapłonu
        Akumulator
        Lewy tylny
        Lewy przedni
        Głośniki
        Prawy przedni
        Prawy tylny
        Do modułu zdalnego sterowania z kierownicy
        Do urządzenia
        Mikrofon (W zestawie)
        Do złącza wejścia lub wzmacniacza w przypadku podłączania zewnętrznego wzmacniacza

① Złącze anteny radiowej
② Adapter ISO/JASO anteny (sprzedawany oddzielnie) W zależności od pojazdu, może być wymagany adapter ISO/JASO anteny.
③ Przewód czujnika prędkości (zielony/biały) Nieprawidłowe podłączenie linii impulsu prędkości może spowodować awarię ważnych funkcji bezpieczeństwa pojazdu (takich jak hamulce czy poduszki powietrzne). Takie awarie mogą doprowadzić do wypadku i utraty życia. Zalecamy, aby instalacji dokonał przeszkolony, autoryzowany przedstawiciel handlowy firmy Alpine.
④ Bezpośrednie złącze wejściowe CAMERA Należy użyć w przypadku bezpośredniego podłączenia opcjonalnej kamery.
⑤ Złącze CAN-I/F Do skrzynki CAN-I/F
⑥ Złącze wejścia AUX
Przewód wejściowy sygnału audio/wideo z urządzenia AUX.
- Wymagany jest sprzedawany oddzielnie kabel interfejsu AV/RCA (4-bolcowa wtyczka mini AV do 3-RCA). Szczegółowe informacje na temat sposobu wykorzystania kabla interfejsu AV/RCA (4-bolcowej wtyczki mini AV do 3-RCA) można znaleźć w części „Kabel użytkowy interfejsu AV/RCA (4-bolcowa wtyczka mini AV do 3-RCA)” (str. 10).
⑦ Przewód zdalnego włączania (niebieski/biały) Podłącz ten przewód do przewodu zdalnego włączania we wzmacniaczu lub procesorze sygnału.
⑧ Przewód biegu wstecznego (pomarańczowy/biały)
⑨ Przewód hamulca postojowego (żółty/niebieski) Podłącz ten przewód do złącza zasilania przełącznika hamulca postojowego, aby przesyłać sygnały stanu hamulca postojowego do urządzenia.
⑩ Złącze zasilania ISO
11 Przewód włączenia zasilania (zapłonu) (czerwony) Podłącz ten przewód do otwartego złącza w skrzynce bezpieczników pojazdu lub innego nieużywanego źródła zasilania o napięciu (+) 12 V tylko po włączeniu zapłonu lub ustawieniu kluczyka w położeniu akcesoriów.
12 Przewód uziemienia (czarny) Podłącz ten przewód do uziemienia podwozia pojazdu. Upewnij się, że przewód jest połączony z niepomałowanym elementem metalowym i dokładnie dokręcony dostarczoną śrubą.
13 Przewód anteny elektrycznej (niebieski) Podłącz ten przewód do złącza +B anteny elektrycznej, jeżeli ma to zastosowanie.
- Tego przewodu należy używać wyłącznie w celu sterowania elektryczną anteną pojazdu. Nie należy używać tego przewodu do włączania wzmacniacza lub procesora sygnału.
14 Przewód akumulatora (żółty) Podłącz ten przewód do dodatniej końcówki (+) akumulatora pojazdu.
⑮ Uchwyt bezpieczników (15 A)
⑯ Złącze ISO (wyjście głośnika)
⑰ Przewód wyjściowy głośnika lewego tylnego (+) (zielony)
⑱ Przewód wyjściowy głośnika lewego tylnego (–) (zielony/czarny)
⑲ Przewód wyjściowy głośnika lewego przedniego (+) (biały)
20 Przewód wyjściowy głośnika lewego przedniego (–) (biały/czarny)
②1 Przewód wyjściowy głośnika prawego przedniego (–) (szary/czarny)

22 Przewód wyjściowy głośnika prawego przedniego (+) (szary)
23 Przewód wyjściowy głośnika prawego tylnego (–) (fioletowy/czarny)
⑳ Przewód wyjściowy głośnika prawego tylnego (+) (fioletowy)
25 Złącze interfejsu zdalnego sterowania z kierownicy Do modułu zdalnego sterowania z kierownicy. Aby uzyskać szczegółowe informacje na temat połączeń, skontaktuj się z najbliższym przedstawicielem handlowym firmy Alpine.
26 EXT REMO OUT Do urządzenia. Aby uzyskać informacje o połączeniach, sprawdź instrukcję obsługi urządzenia.
27 EXT REMO IN Do urządzenia. Aby uzyskać informacje o połączeniach, sprawdź instrukcję obsługi urządzenia.
28 Złącze wejścia MIC Do mikrofonu (W zestawie)
29 Złącza RCA subwoofera Prawe złącze jest CZERWONE, lewe jest BIAŁE.
30 Przednie złącza wyjściowe RCA Można ich użyć jako przednich złączy wyjściowych RCA. Prawe złącze jest CZERWONE, lewe jest BIAŁE.
③1 Tylne złącza wyjściowe RCA Można ich użyć jako tylnych złączy wyjściowych RCA. Prawe złącze jest CZERWONE, lewe jest BIAŁE.
③2 Gniazdo anteny GPS Podłącz do anteny GPS (W zestawie).
33 Złącze CAN I/F 34 Złącze USB Do dysku flash USB, urządzenia iPod/iPhone lub smartfona z systemem Android.
35 Złącze wejścia HDMI
36 Złącze zasilania 37 Złącze W.REMOTE 38 Złącze PRE OUT 39 Złącze anteny DAB Do anteny DAB (sprzedawana oddzielnie).

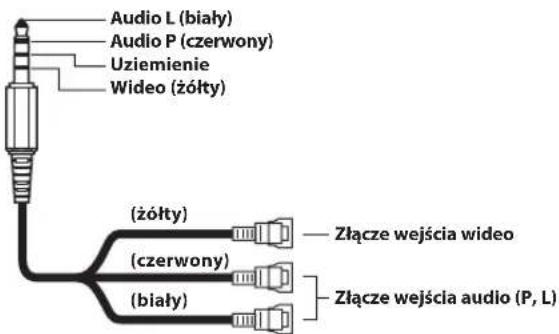

Kabel użytkowy interfejsu AV/RCA (4-bolcowa wtyczka mini AV do 3-RCA)

Poniżej przedstawiono sposób połączenia przewodów w tym systemie:

• Konfiguracja dostępnych na rynku 4-bolcowych wtyczek mini AV nie jest ustandaryzowana.

Schemat połączeń przełącznika SPST (sprzedawany oddzielnie)

• Jeżeli pojazd nie umożliwia zasilania w trybie ACC, należy dodać przełącznik jednobiegunowy i jednostanowy SPST (Single-Pole, Single-Throw, sprzedawany oddzielnie) i bezpiecznik (sprzedawany oddzielnie).
• Schemat i wartość znamionowa bezpiecznika podane powyżej dotyczą przypadku, gdy urządzenie jest używane jako samodzielne.
• Jeżeli przełączony przewód zasilania (zapłonu) urządzenia zostanie podłączony bezpośrednio do słupka dodatniego (+) akumulatora pojazdu, urządzenie będzie pobierać prąd (kilkaset miliamperów) nawet po ustawieniu przełącznika w pozycji wyłączenia (OFF), co może spowodować rozładowanie akumulatora.

Zapobieganie przenikaniu szumów zewnętrznych do systemu audio.

• Urządzenie i kable należy poprowadzić co najmniej 10 cm od instalacji elektrycznej samochodu.
• Przewody zasilania akumulatora należy umieścić jak najdalej od innych przewodów.
• Przewód uziemienia należy dokładnie podłączyć do niepomalowanego elementu metalowego (w razie potrzeby należy usunąć farbę i zanieczyszczenia) podwozia samochodu.
• W przypadku dodawania opcjonalnego tłumika szumów należy podłączyć go jak najdalej od urządzenia. Aby uzyskać informacje na temat dostępnych tłumików szumów, należy skontaktować się z przedstawicielem handlowym firmy Alpine.
• Przedstawiciel handlowy firmy Alpine posiada obszerne informacje na temat eliminowania szumów; aby dowiedzieć się więcej, należy się z nim skontaktować.

Przykład systemu

Podłączanie telefonu iPhone lub urządzenia iPod

Podłączanie telefonu iPhone lub urządzenia iPod przy użyciu złącza Lightning

Podczas podłączania telefonu iPhone 4S

• Nie należy zostawiać urządzenia iPod/iPhone w pojeździe przez dłuższy czas. Wysoka temperatura i wilgoć mogą uszkodzić urządzenie iPod/iPhone, uniemożliwiając jego ponowne użycie.

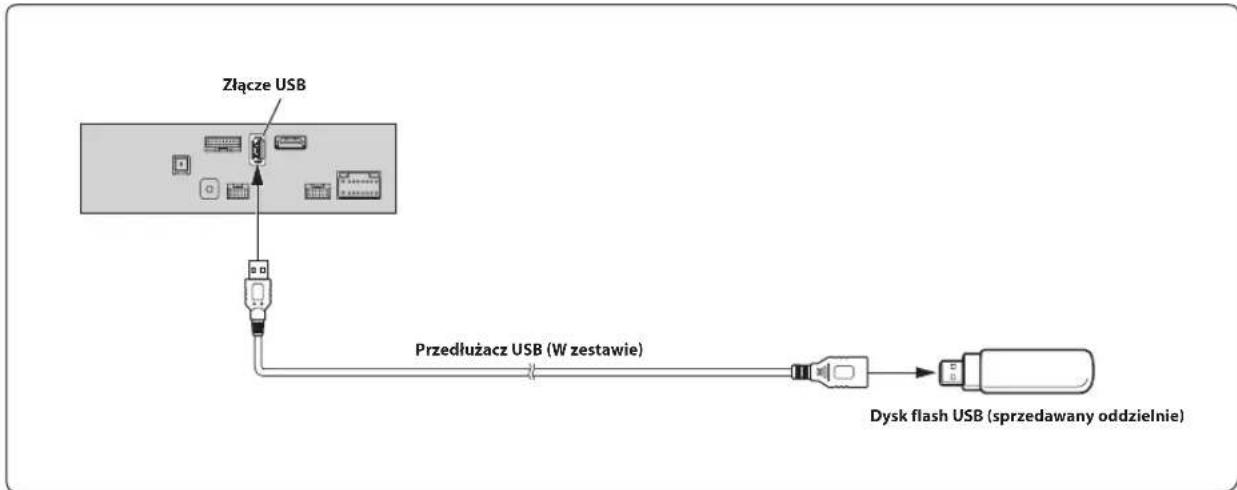

Podłączanie dysku flash

- Nie należy zostawiać dysku flash w pojeździe przez dłuższy czas. Wysoka temperatura oraz wilgotność mogą uszkodzić dysk flash.

Podłączanie urządzenia HDMI (telefonu iPhone ze złączem Lightning)

* Podczas podłączania kabla połączeniowego HDMI należy przymocować go przy użyciu dołączonego wspornika HDMI. Szczegółowe informacje na lemat sposobu jego użycia można znaleźć w części „Uwaga dotycząca użycia kabli połączeniowych HDMI (kabel HDMI nie znajduje się w zestawie)” (str. 5).
- W konfiguracji HDMI należy wybrać opcję „HDMI”. Szczegółowe informacje można znaleźć w INSTRUKCJI OBSŁUGI (na płycie CD-ROM) w części „Ustawienie HDMI”.

- Niezbędny jest zestaw połączeniowy lub zestaw adapterów odpowiedni do typu złączy urządzenia, które ma zostać podłączone.

- W konfiguracji HDMI należy wybrać opcję „HDMI”. Szczegółowe informacje można znaleźć w INSTRUKCJI OBSŁUGI (na płycie CD-ROM) w części „Ustawienie HDMI”.

* Podczas podłączania kabla połączeniowego HDMI należy przymocować go przy użyciu dołączonego wspornika HDMI. Szczegółowe informacje na temat sposobu jego użycia można znaleźć w części „Uwaga dotycząca użycia kabli połączeniowych HDMI (kabel HDMI nie znajduje się w zestawie)” (str. 5).

Podłączanie urządzeń zewnętrznych

⑥ Złącze wejścia AUX Kabel interfejsu AV/RCA (4-bolcowa wtyczl) mini AV do

3-RCA) (sprzedawany oddzielnie)

2 Przedłużacz kabla RCA (sprzedawany oddzielnie)

• Możliwa jest zmiana nazwy urządzenia zewnętrznego. Szczegółowe informacje można znaleźć w INSTRUKCJI OBSŁUGI (na płycie CD-ROM) w części „Ustawiania nazwy urządzenia dodatkowego (AUX)”.
• Szczegółowe informacje na temat sposobu wykorzystania kabla interfejsu AV/RCA (4-bolcowej wtyczki mini AV do 3-RCA) można znaleźć w części „Kabel użytkowy interfejsu AV/RCA (4-bolcowa wtyczka mini AV do 3-RCA)” (str. 10).

⑦ Przewód zdalnego włączania (niebieski/biały)
29 Złącza RCA subwoofera
30 Przednie złącza wyjściowe RCA
③1 Tylne złącza wyjściowe RCA

② Przedłużacz kabla RCA (sprzedawany oddzielnie)

Podłączanie kamery widoku z tyłu

④ Bezpośrednie złącze wejściowe CAMERA Przewód biegu wstecznego (pomarańczowy/biały)

- W obszarze Wybór kamery należy ustawić opcję „Tyt”. Szczegółowe informacje można znaleźć w INSTRUKCJI OBSŁUGI (na płycie CD-ROM) w części „Ustawianie wejścia kamery”.

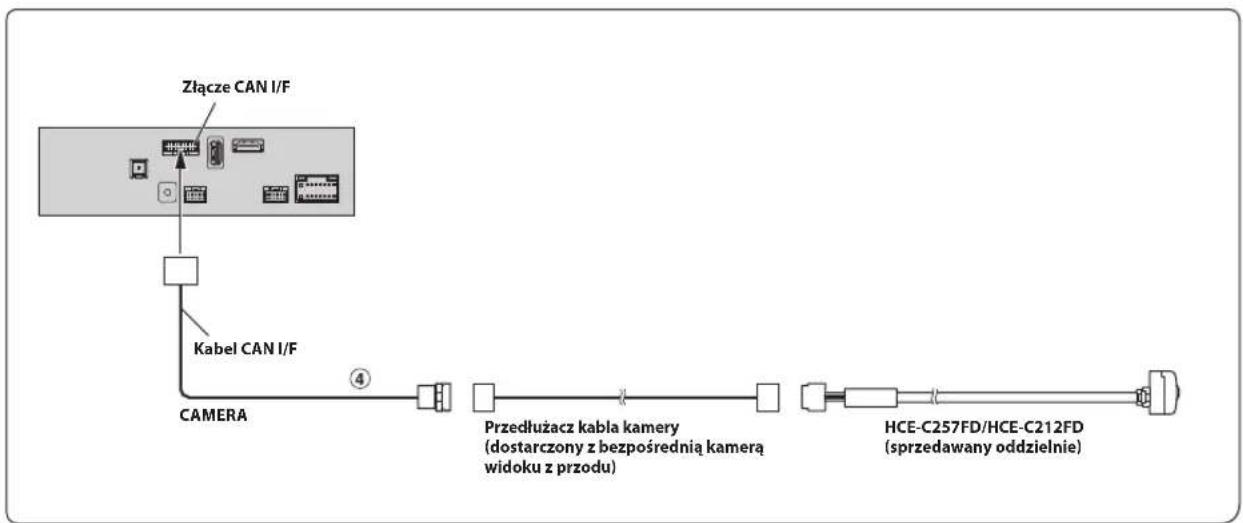

Podłączanie kamery widoku z przodu

④ Bezpośrednie złącze wejściowe CAMERA

- W obszarze Wybór kamery należy ustawić opcję „Przód”. Szczegółowe informacje można znaleźć w INSTRUKCJI OBSŁUGI (na płycie CD-ROM) w części „Ustawianie wejścia kamery”.

Regulacja pozycji i wymiary montażowe wyświetlacza

Pozycję montażu wyświetlacza tego urządzenia można regulować (przód-tył, góra-dół i kąt). Podczas montażu wyświetlacza należy sprawdzić pozycję montażu i wymiary montażowe, tak aby urządzenie nie przesłaniało pola widzenia ani nie utrudniało prowadzenia pojazdu.

OSTRZEŻENIE

• Wyświetlacza nie można zamontować w poniższych przypadkach.
• Gdy utrudnia działanie kierownicy lub różnych dźwigni (dźwignia zmiany biegów, przełącznik wycieraczek szyby przedniej, przełącznik kierunkowskazów itp.)
• Gdy utrudnia działanie poduszki powietrznej
• Gdy znacząco utrudnia obsługę przełącznika światel awaryjnych
• Gdy utrudnia identyfikację lub obsługę dowolnych innych przełączników sterujących
• Gdy utrudnia odczyt liczników lub wskaźników ostrzeżeń
• Gdy zakłóca działanie wyposażenia pojazdu (przełączników, paneli itp.)
  * W zależności od pojazdu, schowek na rękawiczki lub uchwyty na kubki mogą stać się niedostępne bądź kanały wentylacyjne klimatyzacji mogą zostać zasłonięte.

■ Wymiary montażowe i regulowane pozycje wyświetlacza

Wymiary modułu wyświetlacza

Pozycja przednia-tylna

Możliwość regulacji kąta i pozycji górnej-dolnej wyświetlacza

* W zależności od pozycji górnej-dolnej pozycji przedniej i tylnej, istnieją pewne pozycje, w których regulacja kąta nie jest możliwa. Aby uzyskać szczegóły, zapoznaj się z sekcją „Wymiary montażowe w celu regulacji kąta wyświetlacza” (str. 19).

■ Wymiary montażowe w celu regulacji kąta wyświetlacza

:mm

*Części w tabeli nie można regulować.
