INSTRUKCJA OBSŁUGI Q.4030 Qilive

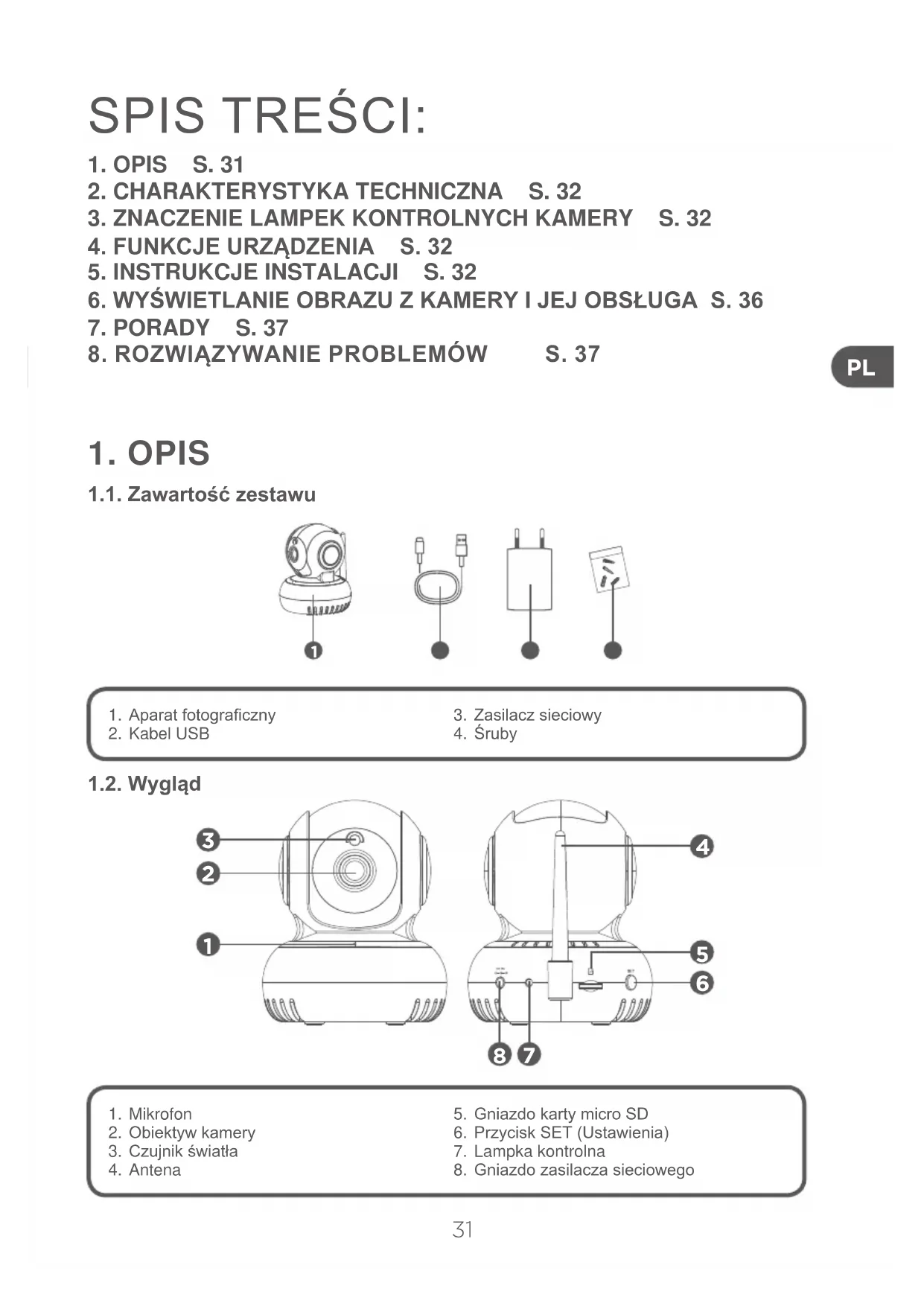

1.1. Zawartość zestawu1 2 3 41. Aparat fotograczny2. Kabel USB3. Zasilacz sieciowy4. Śruby1.2. Wygląd

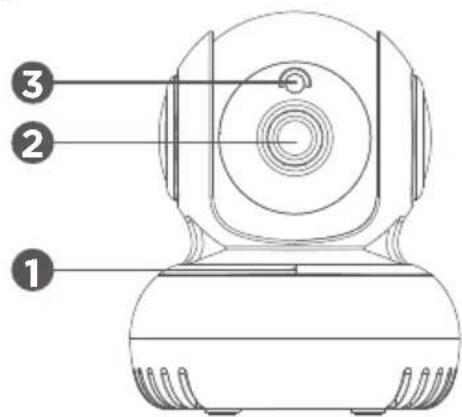

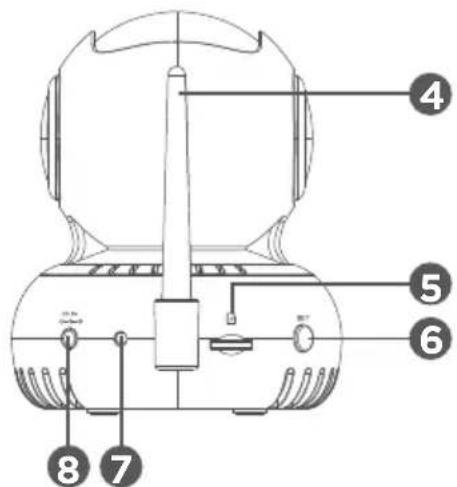

1. Mikrofon2. Obiektyw kamery3. Czujnik światła4. Antena5. Gniazdo karty micro SD6. Przycisk SET (Ustawienia)7. Lampka kontrolna8. Gniazdo zasilacza sieciowego

Czujnik obrazu CMOS Rozdzielczość kamery 1280x720 Zakres obrotu kamery 270° w poziomie, 120° w pionie Zasięg działania w nocy ≤ 5 m Czułość dźwięku ≤ -47 dB Napięcie robocze DC +5 V/1 A Temperatura robocza -10°C ~ + 40°C Wilgotność robocza 20% ~ 80% wilgotności względnej Wymiary (Dł. x Szer. x Wys.) 85 x88,5 x103,5 mm Waga netto 225 g ±10 g Nowa instrukcja nie zostanie sporządzona w razie wprowadzenia jedynie niewielkich zmian. Nasza rma zastrzega sobie prawo końcowej interpretacji.

3. ZNACZENIE LAMPEK KONTROLNYCH

KAMERY Lampka kontrolna świeci się na czerwono Oznacza brak zasilania lub brak połączenia z siecią. Lampka kontrolna miga na czerwono Oznacza, że kamera nawiązuje połączenie z siecią. Lampka kontrolna miga na zielono Oznacza, że połączenie z siecią zostało nawiązane prawidłowo (brak sieci Internet). Lampka kontrolna świeci się na zielono Oznacza, że kamera jest połączona z serwerem i działa prawidłowo.

4. FUNKCJE URZĄDZENIA

• Transmisja wideo na żywo przez całą dobę, 7 dni w tygodniu

• Wysoka rozdzielczość HD 720P, zapewniająca doskonałą jakość wideo

• Inteligentne wykrywanie ruchu i wysyłanie zawiadomień

• Zaawansowane funkcje nagrywania wideo na karcie micro-SD (karta nie jest w zestawie)

• Przesuwanie/nachylanie za pomocą sterowania silnikiem

• Działanie w nocy (widoczność w zasięgu 5 m)

• Dwukierunkowa transmisja głosu

• Szybka i łatwa konguracja

5. INSTRUKCJE INSTALACJI

5.1. Pobieranie i instalacja aplikacji użytkownika

1. Otwórz App Store w urządzeniu iPhone, wyszukaj „Qilive IP camera” i zainstaluj.

2. Przejdź do sklepu „Google Play” w smartfonie z systemem operacyjnym Android.Wyszukaj

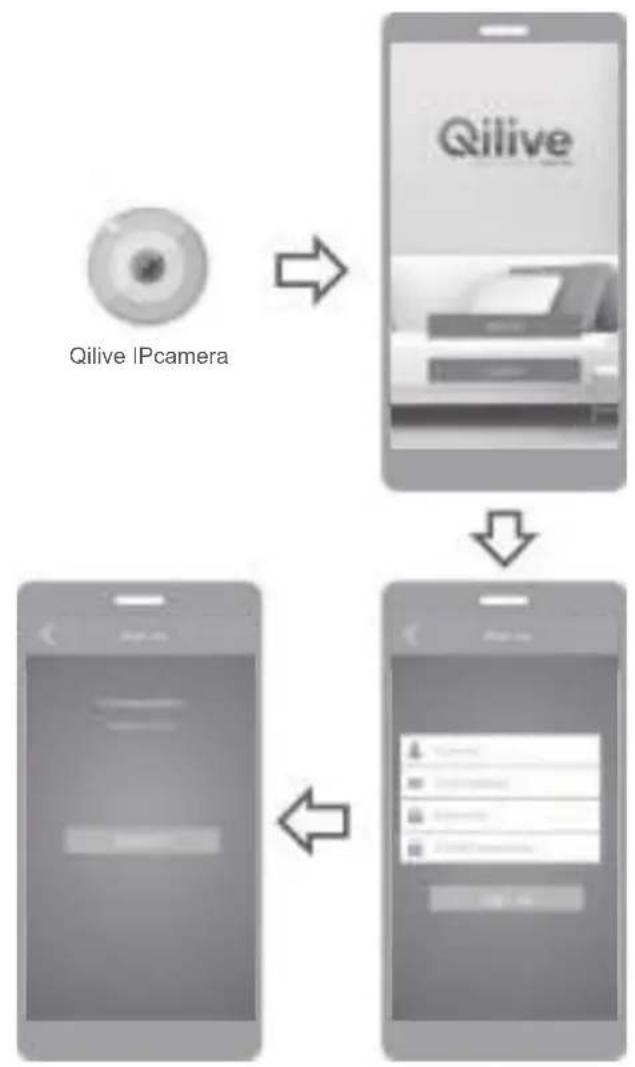

„Qilive IP camera” i zainstaluj. Qilive IPcamera 5.2. Rejestracja użytkownika Po zainstalowaniu aplikacji przeprowadź rejestrację użytkownika. Qilive IPcamera

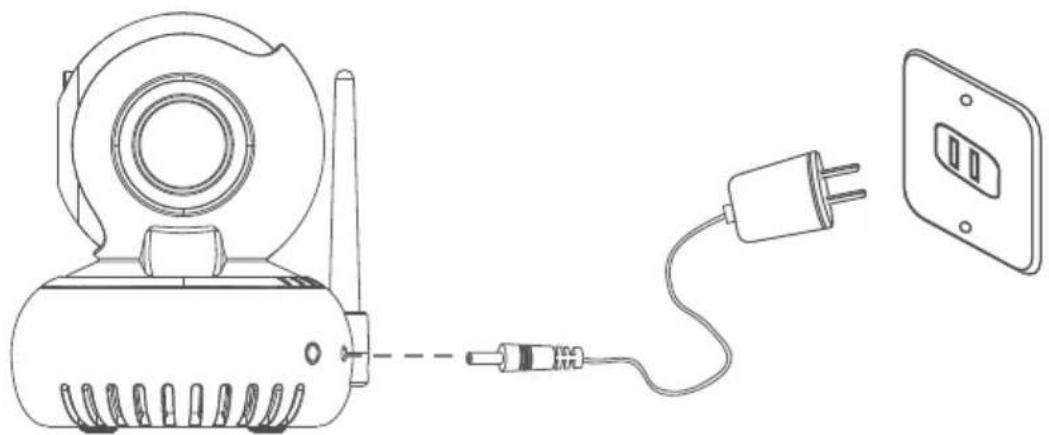

PL5.3. Podłączenie zasilania Urządzenie musi zostać podłączone do zasilania za pomocą standardowego zasilacza sieciowego 5V DC. Po prawidłowym podłączeniu do zasilania, lampka kontrolna zasilania na kamerze zaświeci się i urządzenie wykona test działania, który trwa przez mniej więcej 1 minutę. Po zakończeniu testu, włączony zostanie sygnał dźwiękowy przypominający uderzenie. Rysunek 1 5.4. Połączenie kamery z siecią (Przed połączeniem: router bezprzewodowy musi być połączony z Internetem, a smartfon powinien być połączony z routerem za pośrednictwem Wi-Fi. Podczas nawiązywania połączenia routera, zarówno smartfon, jak i kamera muszą znajdować się w zasięgu działania routera bezprzewodowego.) Należy przyjąć jako przykład działanie klienta końcowego systemu Android i przyjąć klienta końcowego Android jako klienta końcowego iOS. Wymogi dotyczące wersji: Android 4.4, iOS 7.0 i wersje późniejsze.

1. Włączyć zasilanie i uruchomić kamerę - lampka kontrolna zasilania zaświeci się i urządzenie

wykona test działania. Po zakończeniu testu, włączony zostanie sygnał dźwiękowy przypominający uderzenie. Następnie włączy się krótki sygnał dźwiękowy „bip” i IPCamera przejdzie do trybu konguracji (Rysunek 1).

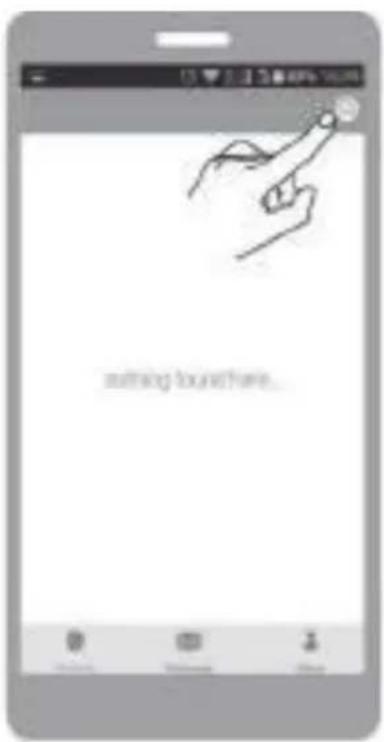

2. Otworzyć aplikację, kliknąć + , aby dodać urządzenie (Rysunek 2).

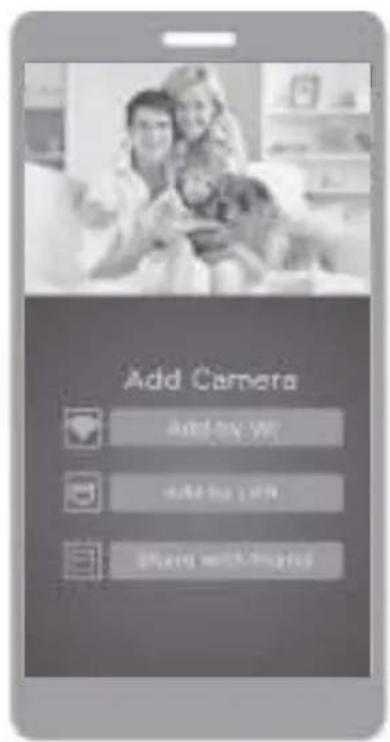

3. Kliknąć „Add By WIFI” (Dodaj przez WIFI) (Rysunek 3).

(Uwaga: należy kliknąć „Add By WIFI” (Dodaj przez WIFI) jedynie podczas pierwszego połączenia kamery z routerem)

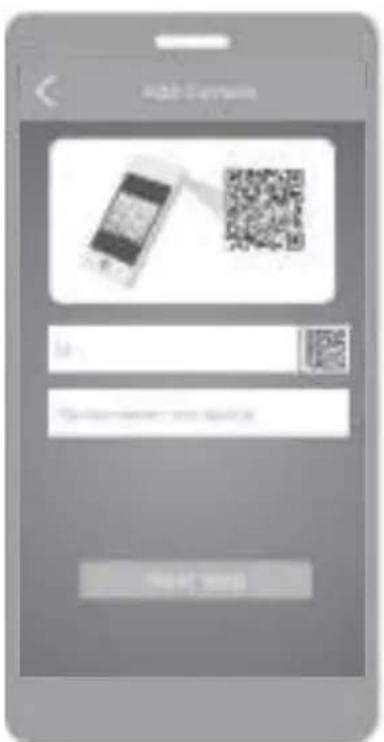

4. Kliknąć ikonę kodu CR i zeskanować kod QR identykacji ID na kamerze. Domyślna nazwa

kamery to „Q.4030”, może ona jednak zostać zmieniona Na zakończenie należy kliknąć „Next” (Dalej) (Rysunek 4).

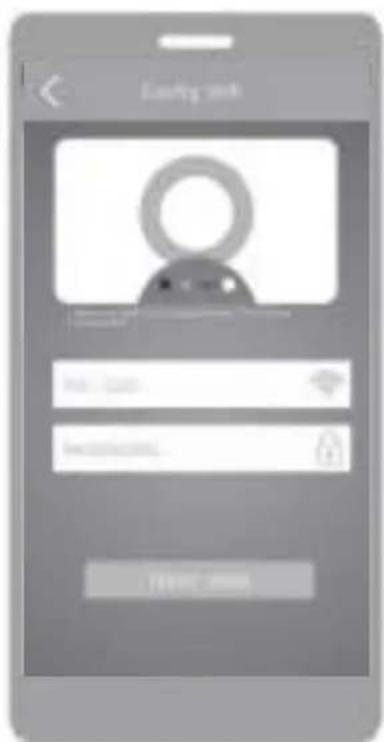

5. Wpisać kod dostępu Wi-Fi SSID i hasło routera. Domyślnie kod dostępu SSID powinien być

identyczny, jak wpisany podczas rejestracji, należy zmienić do jedynie, jeśli jest inny. Kliknąć „Next” (Dalej) (Rysunek 5).

6. Włączy się dwukrotny sygnał dźwiękowy, a następnie kamera rozpocznie wykonywanie

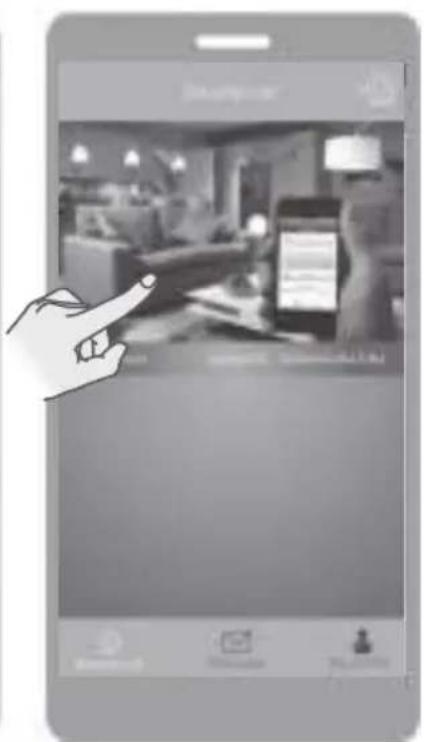

konguracji Wi-Fi. Kiedy połączenie zostanie nawiązane, lampka zacznie świecić się na zielono światłem ciągłym. Po prawidłowym nawiązaniu połączenia, w aplikacji wyświetlona zostanie lista podłączonych kamer (Rysunek 6). Należy wybrać kamerę, aby wyświetlić obraz w czasie rzeczywistym (Rysunek 6), (Rysunek 7).

7. Jeżeli kamera jest już połączona z routerem, inni użytkownicy aplikacji mogą kliknąć „Share

with friend” (Udostępnij znajomym), aby nawiązać połączenie z kamerą (Rysunek 3) bez konieczności kongurowania Wi-Fi.

PLRysunek 2 Rysunek 4 Rysunek 3 Rysunek 5 Rysunek 6 Domyślna nazwa ipcamera może zostać zmieniona.

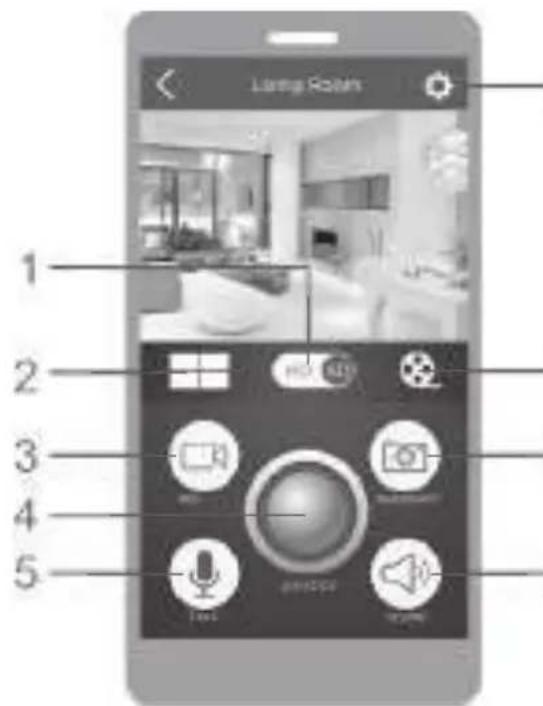

Po prawidłowym nawiązaniu połączenia, widok obrazu z kamery umożliwia prowadzenie monitoringu w czasie rzeczywistym, wykonywanie zdjęć, nagrywanie wideo, dwustronną komunikację, modykowanie ustawień oraz przeprowadzanie innych czynności dotyczących obsługi urządzenia.

1. Kliknąć, aby przełączyć pomiędzy

rozdzielczością standardową, a wysoką rozdzielczością obrazu wideo w czasie rzeczywistym.

2. Kliknąć, aby przejść do widoku multi-video,

umożliwiającego wyświetlanie w czasie rzeczywistym obrazu pochodzącego z maksymalnie 4 kamer.

3. Kliknąć, aby rozpocząć nagrywania wideo.

Kliknąć ponownie, aby wyłączyć nagrywanie.

4. Przeciągnąć, aby zmienić kąt kamery.

5. Kliknąć i przytrzymać, aby przesłać głos do

kamery. Kiedy przycisk pozostaje wciśnięty, głos z kamery jest wyłączony.

6. Kliknąć, aby przejść do ustawień.

7. Kliknąć, aby wyświetlić i pobrać zdjęcia oraz

pliki wideo zapisane na karcie micro-SD.

8. Kliknąć, aby zrobić zdjęcie. Zdjęcie zostanie

zapisane w smartfonie.

9. Kliknąć, aby wyciszyć dźwięk z kamery. Kliknąć

ponownie, aby anulować. Uwagi:

1. Zdjęcia i nagrania wideo wykonywane za

pośrednictwem aplikacji będą zapisywane w smartfonie.

2. Zdjęcia i nagrania wideo wykonywane za pośrednictwem funkcji wykrywania ruchu będą

zapisywane na karcie micro-SD w kamerze (karta nie jest w zestawie).

3. Kompatybilność kamery: Android 4.4 - 6.0 iOS7 - iOS 9

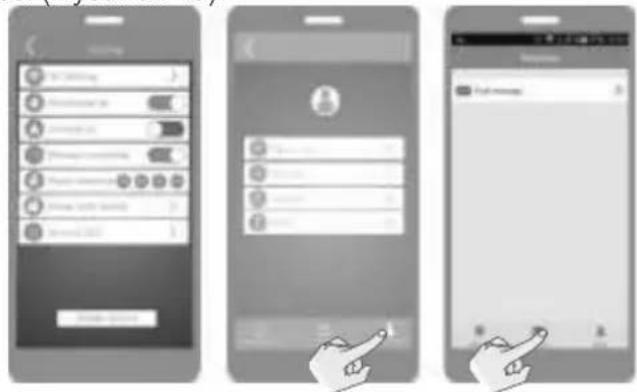

1. Kliknąć ikonę , aby przejść do ustawień kamery (Rysunek 8).

2. Otworzyć aplikację, przejść na stronę „personal center” (centrum osobiste), aby sprawdzić

informacje dotyczące wersji aplikacji itp. (Rysunek 9).

3. Otworzyć mapę, przejść na stronę „message” (wiadomość), aby wyświetlić ustawienia

przesyłania wiadomości (Rysunek 10). Rysunek 8 Rysunek 9 Rysunek 10 Kamera może być wykorzystywana z aplikacjami uniwersalnymi, jednak rzeczywiście dostępne funkcje zależą od kamery.

1. Aby uniknąć problemów dotyczących kompatybilności, zalecamy używanie kart micro-SD o

wysokiej jakości. Przed użyciem karty micro-SD należy ją sformatować.

2. Na stronie ustawień aplikacji (Rysunek 8), kliknąć „Cancel the equipment” (Usuń urządzenie),

aby usunąć podłączoną kamerę.

3. Wykrywanie ruchu: w chwili wykrycia ruchu w zasięgu działania kamery, urządzenie

automatycznie rozpocznie nagrywanie wideo i wykonywanie zdjęć. Pliki wideo i zdjęcia będą zapisywane na karcie micro-SD w urządzeniu.

4. Wykrywanie ruchu: w chwili wykrycia ruchu w zasięgu działania kamery, kamera automatycznie

rozpocznie nagrywanie wideo i wykonywanie zdjęć. Pliki wideo i zdjęcia będą zapisywane na karcie micro-SD w urządzeniu.

5. Udostępnianie znajomym: kod identykacyjny ID QR kamery może zostać udostępniony

6. Wysyłanie komunikatów: w chwili wykrycia źródła promieniowania cieplnego, komunikat

alarmowy może zostać przesłany do serwera i na telefon użytkownika.

7. Zdalna kontrola: kiedy kamera jest połączona z siecią Internet, aplikacja umożliwia

kontrolowanie obrazu pochodzącego z kamery za pośrednictwem sieci Internet, wszędzie i w dowolnej chwili.

8. ROZWIĄZYWANIE PROBLEMÓW

1. Brak możliwości nawiązania połączenia Wi-Fi.

a) Sprawdzić, czy antena kamery jest podłączona prawidłowo. b) Sprawdzić, czy kamera znajduje się w zasięgu pracy routera. Odległość pomiędzy routerem, a kamerą pracującą w pomieszczeniu nie może przekraczać 40 stóp, natomiast pomiędzy routerem, a kamerą znajdującą się na wolnym powietrzu - 65 stóp. c) Sprawdzić, czy kod dostępu SSID i hasło sieci Wi-Fi nie zawiera znaków specjalnych. Kod dostępu SSID i hasło sieci Wi-Fi mogą zawierać wyłącznie znaki alfabetu angielskiego, bez żadnych znaków specjalnych. d) Kod dostępu SSID i hasło sieci Wi-Fi nie mogą być dłuższe, niż 16 znaków. e) Sprawdzić, że transmisja SSID jest aktywna. f) Sprawdzić, czy funkcja DHCP jest włączona w routerze. g) Sprawdzić, czy wybrana metoda szyfrowania Wi-Fi to WPA2-PSK/WPA-PSK lub AES. h) Sprawdzić, czy częstotliwość sygnału Wi-Fi to 2,4 GHz.

i) Sprawdzić, czy w routerze nie został włączony żaden ltr MAC lub dodać adres MAC do

listy pozycji dozwolonych routera. j) Zresetować kamerę, aby nawiązać połączenie ponownie. W tym celu należy wcisnąć i przytrzymać przycisk SET przez 10 sekund.

2. Lampka kontrolna połączenia świeci się na czerwono, nawiązanie połączenia z siecią jest

niemożliwe. a) Sprawdzić, czy hasło połączenia z siecią Wi-Fi jest prawidłowe. b) Sprawdzić, czy sieć łączy się prawidłowo z Internetem. c) Sprawdzić, czy kamera znajduje się w zasięgu działania sieci Wi-Fi.

3. Lampka kontrolna połączenia miga na zielono, nawiązanie połączenia z serwerem jest

niemożliwe. a) Sprawdzić, czy sygnał Wi-Fi jest wystarczająco silny, a prędkość transmisji danych wystarczająca dla nawiązania połączenia. Umieścić urządzenie w mniejszej odległości od punktu dostępu do sieci Wi-Fi lub zwiększyć prędkość transmisji. b) Sprawdzić, czy transmisja sygnału z kamery nie jest zakłócana przez jakikolwiek inny sygnał o w paśmie częstotliwości 2,4 GHz.

4. Błąd połączenia z routerem FAST.

a) Algorytm szyfrowania TKIP nie jest obsługiwany, należy skongurować ustawienia routera. b) Sygnał 5GHz nie jest obsługiwany.
