РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Q.4030 Qilive

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ С. 53

3. ОБОЗНАЧЕНИЕ СВЕТОВЫХ ИНДИКАТОРОВ КАМЕРЫ С. 53

4. ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ С. 53

5. ИНСТРУКЦИИ ПО УСТАНОВКЕ С. 53

6. НАБЛЮДЕНИЕ И ВОЗМОЖНЫЕ ДЕЙСТВИЯ С. 57

7. РЕКОМЕНДАЦИИ С. 58

8. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ С. 58

1.1. Содержимое упаковки1 2 3 41. Камера2. USB-шнур3. Сетевой адаптер4. Шурупы 1.2. Общий вид

1. Микрофон2. Линза камеры3. Датчик света4. Антенна5. Гнездо для карты памяти Micro SD6. Кнопка УСТАНОВКИ7. Световой индикатор8. Гнездо для сетевого адаптера

RU2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Сенсор CMOS Разрешение камеры 1280x720 Угол поворота камеры 270° по горизонтали, 120° по

Радиус обзора в ночное время ≤ 5 м Чувствительность аудио ≤ -47дБ Рабочее напряжение 5 В пост. тока / 1 A Диапазон рабочих температур -10°C ~ + 40°C Рабочая влажность 20% ~ 80% относительной

Размер (ДхШхВ) 85 x88,5 x103,5 мм Вес нетто 225±10 г В случае незначительных изменений новое руководство пользователя выпускаться не будет. Наша компания оставляет за собой право на окончательную интерпретацию.

3. ОБОЗНАЧЕНИЕ СВЕТОВЫХ

ИНДИКАТОРОВ КАМЕРЫ Индикатор горит красным

Означает отсутствие электропитания или подключения к

Индикатор мигает красным

Это означает, что идет установление соединения. Индикатор мигает зеленым

Это означает, что соединение успешно установлено, но нет подключения к Интернет-сети. Индикатор горит зеленым

Это означает, что камера подключена к серверу и работает

• Потоковая передача видео в режиме реального времени 24/7

• Исключительное качество видео HD 720P

• Высокотехнологичная система обнаружения движения и отправки уведомлений

• Усовершенствованная технология видеозаписи на карту памяти micro-SD (карта памяти нет входит в комплект)

• Механизированная система панорамирования/наклона

• Ночное видение (видеообзор до 5 м)

• Двухканальный передатчик речи

• Быстрая и простая настройка

RU5.1. Загрузка и установка приложения с клиентским интерфейсом

1. Откройте магазин App Store на iPhone, найдите приложение «Qilive IP camera» и

установите его. APP Store Qilive IPcamera

2. Откройте магазин Google Play на смартфоне Android.

Найдите приложение «Qilive IP camera» и установите его. Qilive IPcamera 5.2. Регистрация пользователя Зарегистрируйтесь после загрузки приложения. Qilive IPcamera

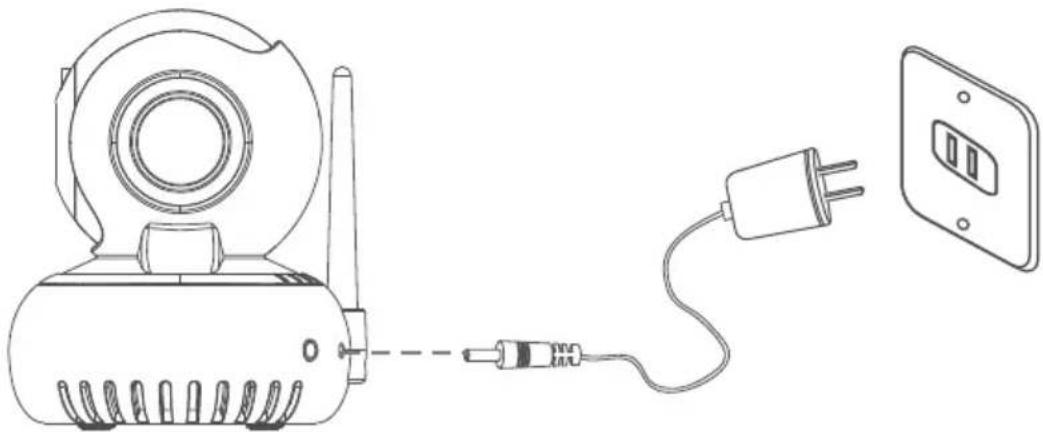

RU5.3. Подключение к сети питания Для подключения к сети электропитания используйте стандартный сетевой адаптер на 5 В постоянного тока. После успешного подключения к электросети индикатор питания должен загореться. В этот момент начнется самостоятельная проверка состояния камеры. Эта процедура займет 1 минуту. По ее окончании раздастся звуковой сигнал в виде стука. Рис. 1 5.4. Сетевое подключение камеры Перед подключением камеры произведите подключение маршрутизатора к Интернет-сети и смартфона к сети Wi-Fi маршрутизатора. При подключении маршрутизатора смартфон и камера должны находиться в пределах радиуса действия беспроводного маршрутизатора. Возьмите за пример действия с клиентской частью приложения Android для Android и IOS. Требования к программному обеспечению: Android 4.4, iOS 7.0 и более поздние версии.

1. Подключите камеру к сети и включите ее. Индикатор питания должен загореться. В

этот момент начнется самостоятельная проверка состояния камеры. По ее окончании раздастся звуковой сигнал в виде стука. После последующего короткого звукового сигнала IP-камера автоматически войдет в режим конфигурации (Рис. 1).

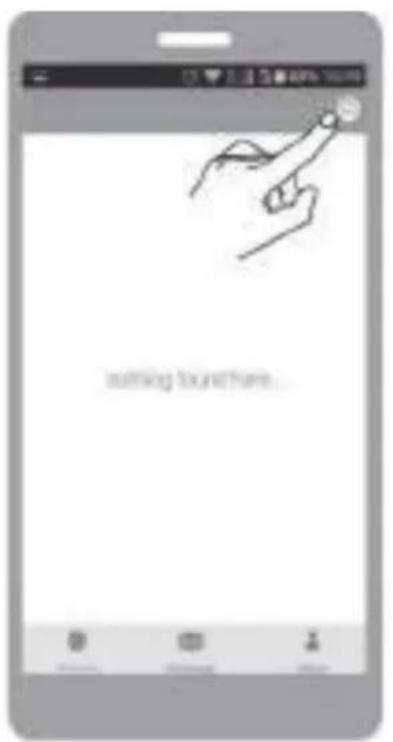

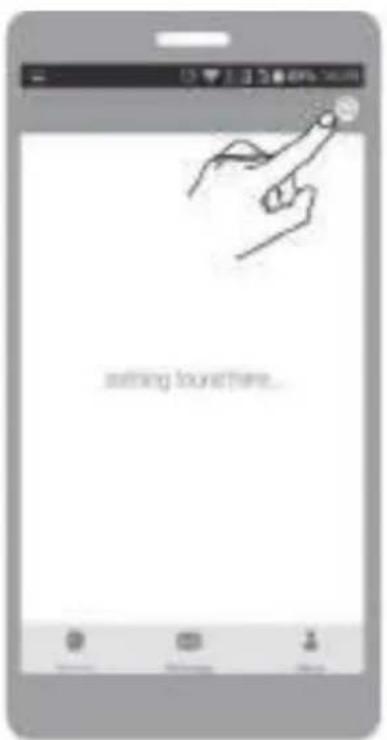

2. Откройте приложение и нажмите + , чтобы добавить устройство (Рис. 2).

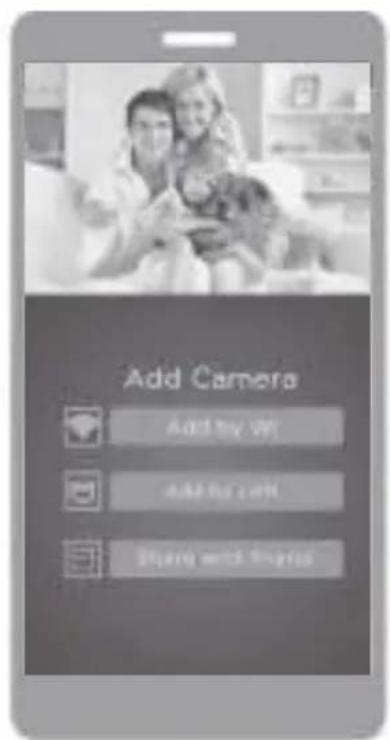

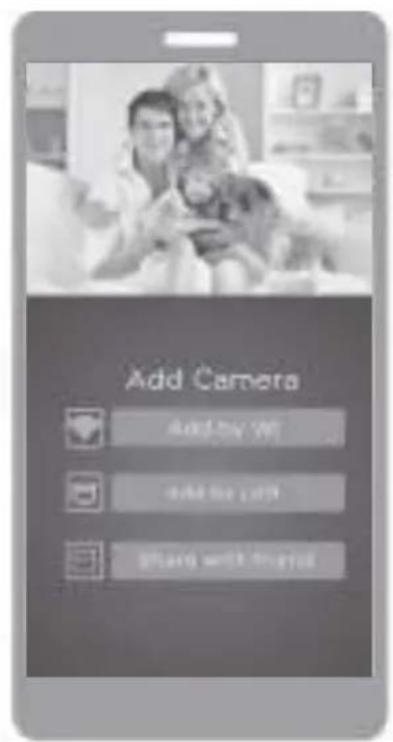

3. Нажмите «Подключить по WIFI» (Рис. 3).

(Примечание: При первом подключении камеры к маршрутизатору нажмите «Подключить по WIFI»).

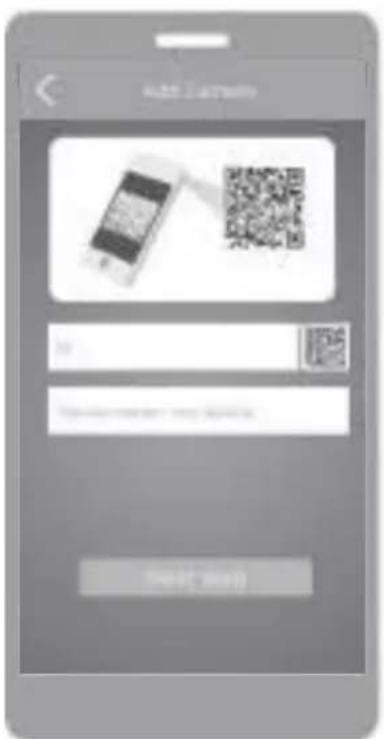

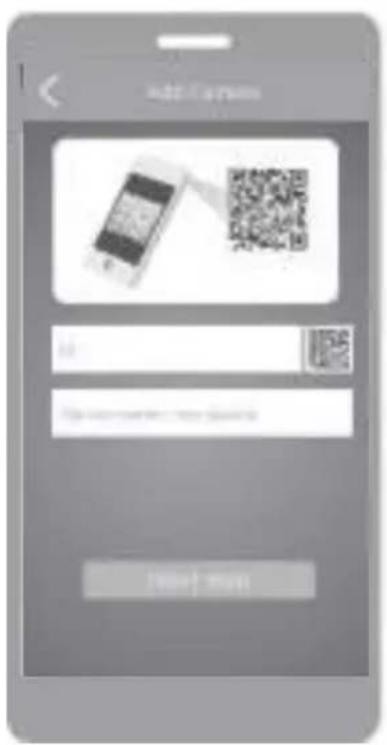

4. Нажмите на символ QR-кода и отсканируйте QR-код ID камеры на камере. Имя камеры

по умолчанию («Q.4030») можно редактировать. Затем нажмите «Далее» (Рис. 4).

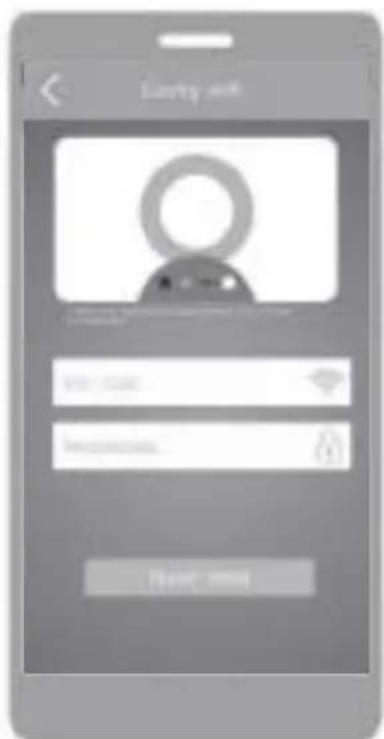

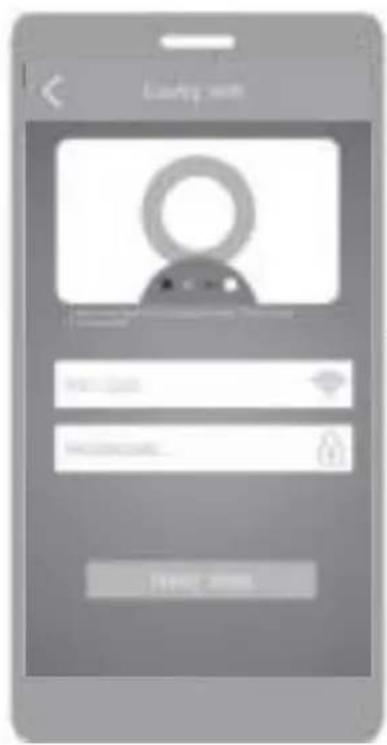

5. Введите идентификатор SSID сети Wi-Fi и пароль маршрутизатора. По умолчанию SSID

должен совпадать с SSID, к которой вы подключились. Измените его только в том случае, если он отличается. Нажмите «Далее» (Рис. 5).

6. После двух коротких звуковых сигналов камера начнет производить конфигурацию

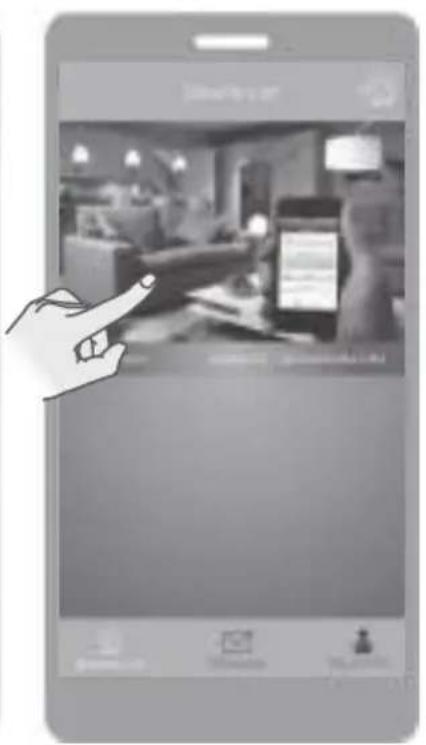

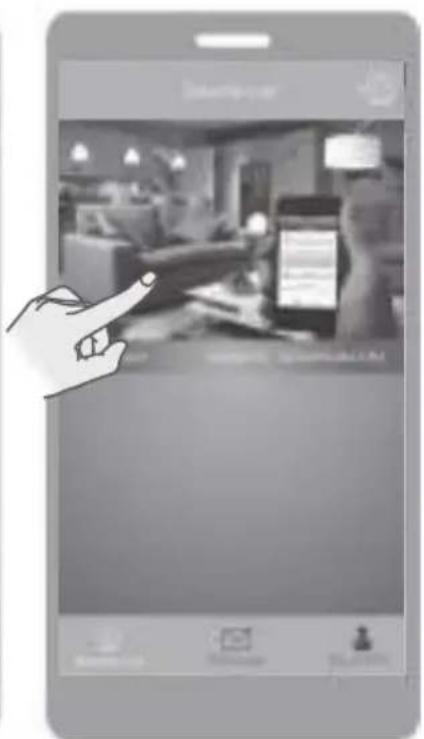

подключения к сети Wi-Fi. Когда зеленый индикатор загорится постоянным светом, подключение будет успешно установлено. После успешного подключения во всплывающем окне приложения отобразится список подключенных камер (Рис. 6). Выберите устройство для наблюдения в режиме реального времени (Рис. 6), (Рис. 7).

7. Если камера уже подключена к маршрутизатору, другие пользователи приложения

могут нажать на опцию «Поделиться», чтобы подключиться к камере без необходимости конфигурации сети Wi-Fi (Рис. 3).

RUРис. 2 Рис. 4 Рис. 3 Рис. 5 Рис. 6 Имя камеры по умолчанию можно

RU6. НАБЛЮДЕНИЕ И ВОЗМОЖНЫЕ

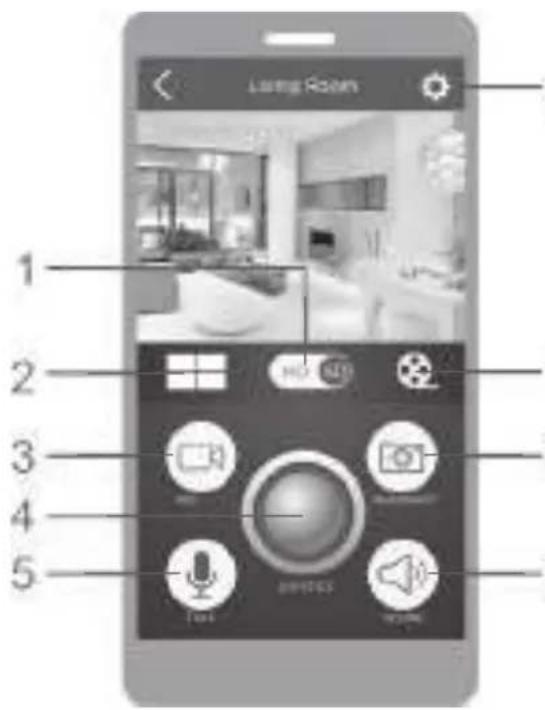

При условии успешного сетевого подключения камера поддерживает функции видеонаблюдения в режиме реального времени, фотосъемки, видеосъемки, внутренней связи, а также предусматривает возможность изменения настроек и прочих действий.

1. Нажмите, чтобы переключиться со

стандартного на высокое разрешение видео в режиме реального времени и наоборот.

2. Нажмите, чтобы включить многооконный

режим, поддерживающий до 4 окон видеонаблюдения в режиме реального времени.

3. Нажмите, чтобы включить или выключить

4. Перетащите, чтобы отрегулировать угол

5. Нажмите на кнопку и удерживайте ее

нажатой, чтобы передать речь на камеру. Во время удерживания кнопки аудио с камеры будет передаваться без звука.

6. Нажмите, чтобы изменить настройки.

7. Нажмите, чтобы просмотреть и загрузить

изображения и видео, сохраненные в памяти

8. Нажмите, чтобы сделать снимок.

Изображение сохранится в памяти смартфона.

9. Нажмите, чтобы отключить звук с камеры.

Повторно нажмите, чтобы отменить действие. Примечания:

1. Сделанные через приложение изображения и видео сохраняются в памяти смартфона.

2. Автоматически сделанные изображения и видео с записью обнаружения движения

сохраняются в памяти камеры micro-SD (карта памяти нет входит в комплект).

3. Совместимость камеры: Android 4.4 - 6.0 iOS7 - iOS 9

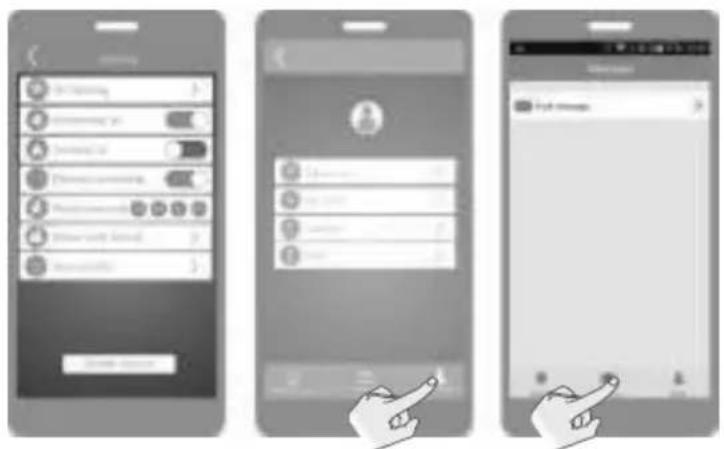

1. Нажмите на символ , чтобы отредактировать настройки камеры (Рис. 8).

2. Откройте приложение, зайдите на страницу «Персональный центр», чтобы просмотреть

версию приложения и прочую информацию (Рис. 9).

3. Откройте карту, зайдите на страницу «Сообщения», чтобы настроить отправку push-

сообщений (Рис. 10). Рис. 8 Рис. 9 Рис. 10

RUКамера совместима с универсальным приложением. Определенные функции зависят от модели камеры.

1. Во избежание проблем с совместимостью используйте карту памяти micro-SD

известных производителей. Перед использованием карту памяти micro-SD необходимо отформатировать.

2. Чтобы удалить подключенную камеру, на странице настройки приложения (Рис. 8)

нажмите «Удалить устройство».

3. Обнаружение ИК излучения: При обнаружении источника движения в поле обзора

камеры начинается автоматическая видеозапись и фотосъемка. Видео и изображения сохраняются в памяти камеры micro-SD.

4. Обнаружение ИК излучения: При обнаружении источника теплового излучения в

поле обзора камеры начинается автоматическая видеозапись и фотосъемка. Видео и изображения сохраняются в памяти камеры micro-SD.

5. «Поделиться»: Поделитесь QR-кодом ID камеры с друзьями.

6. Push-сообщение: При обнаружении движения или источника теплового излучения

сообщение с уведомлением через сервер отправляется на ваш смартфон.

7. Удаленное наблюдение: После успешного подключения к Интернет-сети в любой момент

и из любой точки можно производить дистанционное наблюдение через приложение.

8. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

1. Не удается произвести подключение к Wi-Fi.

а) Убедитесь, что антенна камеры зафиксирована должным образом. b) Убедитесь, что камера находится в радиусе действия маршрутизатора. Расстояние от маршрутизатора до домашней камеры должно составлять не более 12,2 метров, а до уличной камеры — не более 19,8 метров. c) Убедитесь, что идентификатор SSID и пароль сети Wi-Fi не содержат специальных символов. Идентификатор SSID и пароль сети Wi-Fi должны состоять только из символов английского алфавита и не должны содержать специальных символов. d) Убедитесь, что длина идентификатора SSID и пароля сети не превышает 16 символов. e) Убедитесь, что широковещание SSID включено. f ) Убедитесь, что на маршрутизаторе включен протокол динамической конфигурации узла (DHCP). g) Убедитесь, что метод шифрования Wi-Fi — WPA2-PSK/WPA-PSK или AES. h) Убедитесь, что частота сигнала Wi-Fi — 2,4 ГГц.

i) Убедитесь, что на маршрутизаторе не включен MAC-фильтр, или добавьте MAC-адрес

в белый список маршрутизатора. j) Перезагрузите камеру, чтобы произвести повторную попытку подключения. Нажмите кнопку НАСТРОЙКИ (SET) и удерживайте ее нажатой 10 секунд.

2. Красный индикатор горит, нет подключения к сети.

a) Убедитесь в правильности пароля сети Wi-Fi. b) Убедитесь в свободном подключении к сети Интернет. c) Убедитесь, что камера находится в радиусе действия точки доступа Wi-Fi.

3. Зеленый индикатор мигает, не удается подключиться к серверу.

a) Убедитесь в достаточной мощности сигнала Wi-Fi и ширине диапазона частот. Переместите камеру ближе к точке доступа Wi-Fi или увеличьте диапазон частот. b) Убедитесь в отсутствии помех на частоте 2,4 ГГц.

4. Не удалось подключиться к маршрутизатору ВЫСОКОСКОРОСТНОГО соединения.

a) Алгоритм кодирования TKIP не поддерживается. Измените конфигурацию маршрутизатора. b) Сигнал на частоте 5 ГГц не поддерживается.
