Typ produktu	Wiertarko-wkrętarka akumulatorowa
Marka	RYOBI
Model	One+ R18CK8
Zasilanie	Akumulator litowo-jonowy 18 V (system One+)
Napięcie nominalne	18 V
Rodzaj uchwytu	Uchwyt samozaciskowy bezkluczykowy
Pojemność uchwytu	Do 13 mm
Maksymalny moment obrotowy	30 Nm (szacunkowo)
Regulacja momentu obrotowego	Pierścień regulacyjny z 18 pozycjami + wiercenie
Liczba biegów	2 (przełącznik przekładni)
Prędkość obrotowa bez obciążenia (bieg 1)	0–400 min⁻¹ (szacunkowo)
Prędkość obrotowa bez obciążenia (bieg 2)	0–1500 min⁻¹ (szacunkowo)
Waga (bez akumulatora)	1,3 kg (szacunkowo)
Wymiary (dł. x szer. x wys.)	200 x 80 x 250 mm (szacunkowo)
Akcesoria w zestawie	Końcówki do wkręcania, płyta magnetyczna, schowek na końcówki
Oświetlenie	Wbudowana dioda LED
Przeznaczenie	Wiercenie w drewnie, metalu, plastiku; wkręcanie/wykręcanie
Bezpieczeństwo	Podwójna izolacja, izolowana powierzchnia chwytu, blokada bezpieczeństwa
Konserwacja	Czyszczenie suchą szmatką, bez rozpuszczalników
Gwarancja	24 miesiące (możliwość przedłużenia online do 3 lat)
Atesty	CE, EAC, UKCA

Często zadawane pytania - One+ R18CK8 RYOBI

Jak wymienić wiertło lub bit we wkrętarce RYOBI One+ R18CK8?

Obróć ręcznie uchwyt samozaciskowy, aby otworzyć szczęki, włóż wiertło lub bit, a następnie mocno dokręć uchwyt, obracając w przeciwnym kierunku. Nie jest potrzebny żaden klucz.

Jaka jest żywotność akumulatora 18V One+?

Żywotność zależy od pojemności akumulatora (Ah) i sposobu użytkowania. Przy standardowym akumulatorze 4 Ah można wykonać około 50–100 wkręceń w drewnie. Szczegółowe informacje znajdują się w instrukcji.

Jak wyregulować moment obrotowy, aby nie uszkodzić wkrętów?

Obróć pierścień regulacji momentu obrotowego znajdujący się za uchwytem. Liczby oznaczają rosnący moment obrotowy. Zacznij od niskiego ustawienia dla małych wkrętów, stopniowo zwiększaj, aż do uzyskania pożądanego efektu. Symbol wiercenia zapewnia maksymalny moment obrotowy.

Czy mogę używać wierteł o średnicy większej niż 13 mm?

Nie, pojemność uchwytu jest ograniczona do 13 mm. Używanie większych wierteł może uszkodzić narzędzie i stanowić zagrożenie dla bezpieczeństwa.

Jak czyścić i konserwować wkrętarkę?

Odłącz akumulator. Czyść zewnętrzną powierzchnię suchą, miękką szmatką. Nigdy nie używaj rozpuszczalników ani środków chemicznych. Łożyska są nasmarowane na całe życie; nie wymagają dodatkowego smarowania.

Czy wkrętarka jest kompatybilna ze starszymi akumulatorami Ryobi 18V?

Tak, należy do systemu One+ i jest kompatybilna ze wszystkimi akumulatorami Ryobi 18V One+ (z wyjątkiem bardzo starych modeli). Upewnij się, że akumulator jest w dobrym stanie.

Jak używać przełącznika kierunku obrotów?

Przełącznik znajduje się nad spustem. Przesuń go w prawo, aby uzyskać obrót w prawo (wkręcanie), w lewo, aby uzyskać obrót w lewo (wykręcanie). Pozycja środkowa blokuje spust.

Co zrobić, jeśli wkrętarka nie uruchamia się?

Sprawdź, czy akumulator jest naładowany i prawidłowo włożony. Upewnij się, że przełącznik kierunku nie znajduje się w pozycji środkowej. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym serwisem.

Jak używać płyty magnetycznej?

Płyta magnetyczna umieszczona na górze narzędzia umożliwia tymczasowe trzymanie wkrętów lub bitów. Po prostu umieść metalowe elementy na płycie; utrzyma je w miejscu, zapewniając łatwy dostęp.

Jakie są ważne środki ostrożności?

Noś okulary ochronne. Trzymaj narzędzie za izolowane powierzchnie. Nigdy nie wierć w pobliżu przewodów elektrycznych bez uprzedniego wyłączenia zasilania. Przed użyciem przeczytaj całą instrukcję.

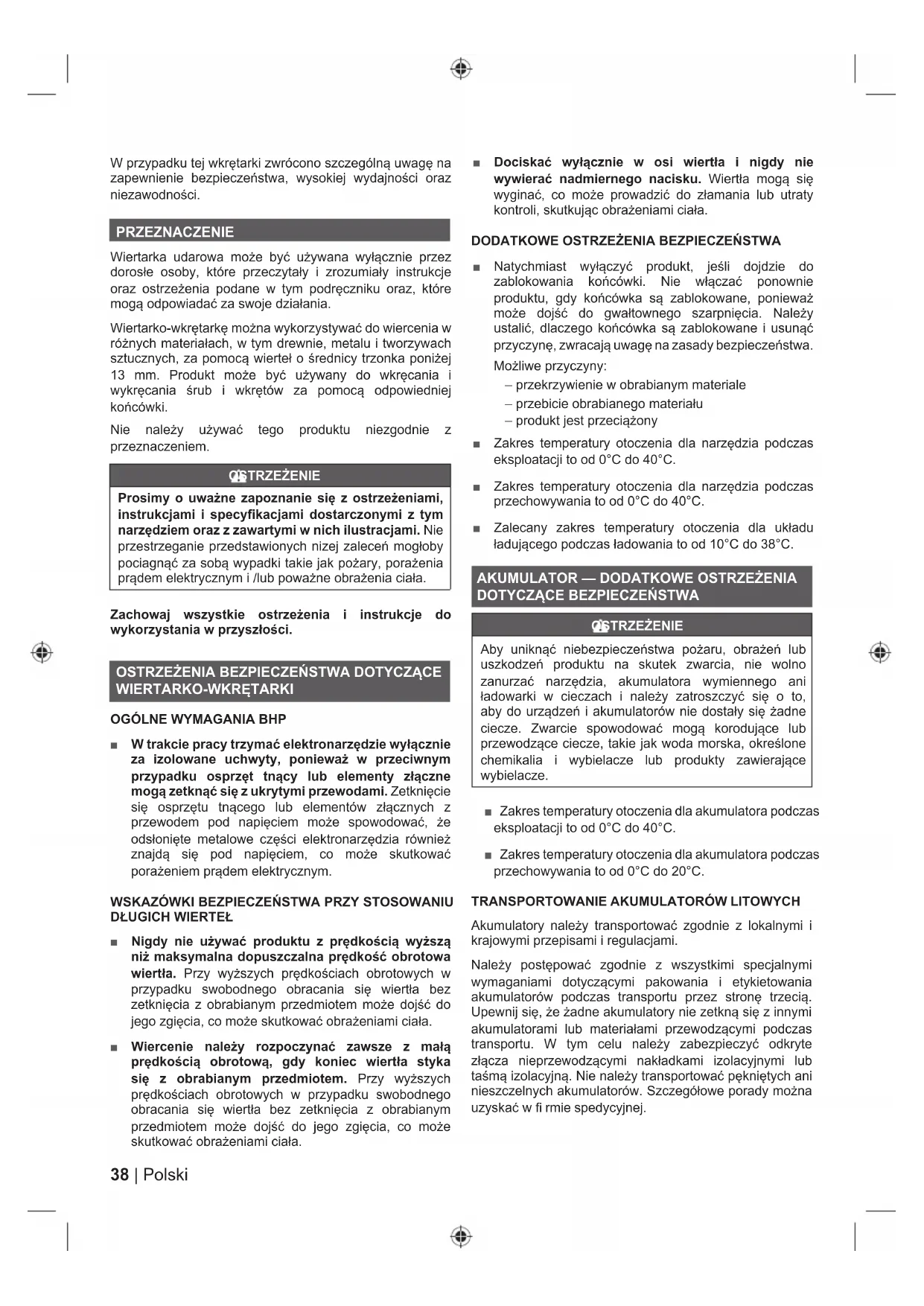

INSTRUKCJA OBSŁUGI One+ R18CK8 RYOBI

W przypadku tej wkrętarki zwrócono szczególną uwagę na zapewnienie bezpieczeństwa, wysokiej wydajności oraz niezawodności.

PRZEZNACZENIE

Wiertarka udarowa może być używana wyłącznie przez dorosłe osoby, które przeczytały i zrozumiały instrukcje oraz ostrzeżenia podane w tym podręczniku oraz, które mogą odpowiadać za swoje działania.

Wiertarko-wkrętarkę można wykorzystywać do wiercenia w różnych materiałach, w tym drewnie, metalu i tworzywach sztucznych, za pomocą wierteł o średnicy trzonka poniżej 13 mm. Produkt może być używany do wkręcania i wykręcania śrub i wkrętów za pomocą odpowiedniej końcówki.

Nie należy używać tego produktu niezgodnie z przeznaczeniem.

QSTRZEŻENIE

Prosimy o uważne zapoznanie się z ostrzeżeniami, instrukcjami i specyfikacjami dostarczonymi z tym narzędziem oraz z zawartymi w nich ilustracjami. Nie przestrzeganie przedstawionych nizej zaleceń mogłoby pociagnąć za sobą wypadki takie jak pożary, porażenia prądem elektrycznym i /lub poważne obrażenia ciała.

Zachowaj wszystkie ostrzeżenia i instrukcje do wykorzystania w przyszłości.

OSTRZEŻENIA BEZPIECZEŃSTWA DOTYCZĄCE WIERTARKO-WKRETARKI

OGÓLNE WYMAGANIA BHP

W trakcie pracy trzymać elektronarzędzie wyłącznie za izolowane uchwyty, ponieważ w przeciwnym przypadku osprzęt tnący lub elementy złączne mogą zetknąć się z ukrytymi przewodami. Zetknięcie się osprzętu tnącego lub elementów złącznych z przewodem pod napięciem może spowodować, że odsłonięte metalowe części elektronarzędzia również znajdą się pod napięciem, co może skutkować porażeniem prądem elektrycznym.

WSKAZÓWKI BEZPIECZEŃSTWA PRZY STOSOWANIU DŁUGICH WIERTEŁ

Nigdy nie używać produktu z prędkością wyższą niż maksymalna dopuszczalna prędkość obrotowa wiertła. Przy wyższych prędkościach obrotowych w przypadku swobodnego obracania się wiertła bez zetknięcia z obrabianym przedmiotem może dojść do jego zgięcia, co może skutkować obrażeniami ciała.
■ Wiercenie należy rozpoczynąć zawsze z małą prędkością obrotową, gdy koniec wiertła styka się z obrabianym przedmiotem. Przy wyższych prędkościach obrotowych w przypadku swobodnego obracania się wiertła bez zetknięcia z obrabianym przedmiotem może dojść do jego zgięcia, co może skutkować obrażeniami ciała.

- Dociskać wyłącznie w osi wiertła i nigdy nie wywierać nadmiernego nacisku. Wiertła mogą się wyginać, co może prowadzić do złamania lub utraty kontroli, skutkując obrażeniami ciała.

DODATKOWE OSTRZEŻENIA BEZPIECZEŃSTWA

Natychmiast wyłączyć produkt, jeśli dojdzie do zablokowania końcówki. Nie włącać ponownie produktu, gdy końcówka są zablokowane, ponieważ może dojść do gwałtownego szarpnięcia. Należy ustalić, dlaczego końcówka są zablokowane i usunąć przyczynę, zwracają uwagę na zasady bezpieczeństwa.

Możliwe przyczyny:

– przekrzywienie w obrabianym materiale
– przebicie obrabianego materiału
– produkt jest przeciążony

Zakres temperatury otoczenia dla narzędzia podczas eksploatacji to od 0°C do 40°C.
Zakres temperatury otoczenia dla narzędzia podczas przechowywania to od 0°C do 40°C.
■ Zalecany zakres temperatury otoczenia dla układu ładującego podczas ładowania to od 10°C do 38°C.

AKUMULATOR — DODATKOWE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

QSTRZEŻENIE

Aby uniknąć niebezpieczeństwa pożaru, obrażeń lub uszkodzeń produktu na skutek zwarcia, nie wolno zanurzać narzędzia, akumulatora wymiennego ani ładowarki w cieczach i należy zatroszczyć się o to, aby do urządzeń i akumulatorów nie dostały się żadne ciecze. Zwarcie spowodować mogą korodujące lub przewodzące ciecze, takie jak woda morska, określone chemikalia i wybielacze lub produkty zawierające wybielacze.

■ Zakres temperatury otoczenia dla akumulatora podczas eksploatacji to od 0°C do 40°C.
■ Zakres temperatury otoczenia dla akumulatora podczas przechowywania to od 0°C do 20°C.

TRANSPORTOWANIE AKUMULATORÓW LITOWYCH

Akumulatory należy transportować zgodnie z lokalnymi i krajowymi przepisami i regulacjami.

Należy postępować zgodnie z wszystkimi specjalnymi wymaganiami dotyczącymi pakowania i etykietowania akumulatorów podczas transportu przez stronę trzecią. Upewnij się, że żadne akumulatory nie zetkną się z innymi akumulatorami lub materiałami przewodzącymi podczas transportu. W tym celu należy zabezpieczyć odkryte złącza nieprzewodzącymi nakładkami izolacyjnymi lub taśmą izolacyjną. Nie należy transportować pękniętych ani nieszczelnych akumulatorów. Szczegółowe porady można uzyskać w fi rmie spedycyjnej.

RYZYKO ZWIAZANE Z UŻYTKOWANIEM

Nawet jeśli produkt jest używany zgodnie z zaleceniami, nadal nie jest możliwe wyeliminowanie określonych czynników ryzyka. Następujące zagrożenia mogą wystąpić podczas używania urządzenia i operator powinien zwracać szczególną uwagę na poniższe punkty:

■ Uszkodzenie słuchu spowodowane przez hałas

- Nosić odpowiednie ochronniki słuchu i ograniczać narażenie.

■ Urazy oczu

– Należy nosić osłony oczu lub okulary ochronne podczas korzystania z produktu.

■ Urazy ciała spowodowane przez wibracje

- Ograniczyć narażenie na kontakt. Stosować się do zaleceń w sekcji „Ograniczanie ryzyka”.

■ Porażenie prądem spowodowane kontaktem z ukrytymi przewodami.

- Produkt należy trzymać wyłącznie za izolowane powierzchnie.

■ Urazy ciała spowodowane pyłem

- Pył powstający podczas obsługi produktu może powodować podrażnienia i choroby dróg oddechowych. Należy nosić odpowiednią maskę przeciwpyłową z filtrami chroniącymi przed cząstkami materiałów obrabianych.

OGRANICZENIE RYZYKA

Badania dowodzą, że wibracje powodowane przez narzędzia ręczne mogą wywoływać u niektórych osób objawy syndromu Raynauda. Typowe objawy to mrowienie, drętwienie i blednięcie palców, widoczne zwykle po wystawieniu na działanie zimna. Uważa się, że czynniki dziedziczne, wystawienie na działanie zimna i wilgoci, dieta, palenie papierosów i przyjęte zwyczaje przyczyniają się do rozwoju tych objawów. Istnieją środki zaradcze, które może podjąć operator narzędzia, aby zmniejszyć efekt wibracji:

Zadbać w niskich temperaturach o ciepłotę własnego ciała, zakładając odpowiednie ubranie. Podczas obsługi urządzenia należy nosić rękawice, aby dłonie i nadgarstki były ciepłe. Wiadomo, że niskie temperatury są główną przyczyną powstawania objawu Raynauda.
Podczas przerw w pracy należy wykonywać ćwiczenia poprawiające krążenie krwi..
Podczas pracy robić często przerwy. Ograniczyć ekspozycję w ciągu dnia.

W razie doświadczenia dowolnego z wymienionych objawów, należy niezwłocznie zaprzestać użytkowania tego urządzenia i skontaktować się z lekarzem.

STRZEŻENIE

Długotrwałe użytkowanie narzędzia może spowodować obrażenia ciała lub nasilić dolegliwości zdrowotne. W przypadku używania narzędzia przed dłuższy czas należy pamiętać o regularnych przerwach.

INFORMACJE O PRODUKCIE

Patrz strona 81.

1. Przełącznik zmiany biegów
2. Pierścień regulacji momentu obrotowego
3. Uchwyt szybkozaciskowy
4. Przełącznik kierunku obrotów
5. Przycisk ze zmienna regulacja prędkości
6. Uchwyt, izolowana powierzchnia chwytna
7. Korytko magnetyczne
8. Dioda LED
9. Uchwyt końcówek roboczych
10. Końcówki wkrętaka
11. Gniazdo akumulatora

KONSERWACJA

oSTRZEŻENIE

Produkt nigdy nie może być podłączony do źródła zasilania podczas montażu części, regulacji, czyszczenia, konserwacji lub gdy nie jest używany. Odłączenie produktu od zasilania pozwala zapobiec przypadkowemu uruchomieniu, które mogłoby spowodować obrażenia.

QSTRZEŻENIE

W przypadku serwisowania należy stosować wyłącznie oryginalne części zamienne. akcesoria oraz osprzęt producenta. Użycie jakiekolwiek innej części mogłoby spowodować zagrożenie lub też uszkodzić wasze narzędzie.

Nie stosować rozpuszczalników do czyszczenia elementów plastikowych. Większość tworzyw sztucznych, mogłyby zostać uszkodzone przez użycie rozpuszczalników dostępnych w sprzedaży. Używajcie czystej szmatki do mycia zabrudzeń, pyłu, itd.

ASTRZEŻENIE

Nie wolno dopuścić do kontaktu plastikowych części z płynem hamulcowym, benzyną, produktami ropopochodnymi, olejami penetrującymi itp. Te produkty chemiczne zawierają substancje, które mogłyby uszkodzić, osłabić lub zniszczyć plastik, co mogłoby spowodować poważne zranienie.

QISTRZEŻENIE

Aby zapewnić wyższy poziom bezpieczeństwa i niezawodności, wszystkie naprawy powinny być przeprowadzane przez autoryzowany punkt serwisowy.

SMAROWANIE

Wszystkie łożyska produktu są smarowane przy użyciu odpowiedniej ilości wysokiej jakości smaru na cały okres eksploatacji produktu przy uwzględnieniu normalnych warunków roboczych. W wyniku czego, nie zachodzi potrzeba dodatkowego smarowania.

OCHRONA ŚRODOWISKA

Surowce należy oddawać do powtórnego przetworzenia zamiast wyrzucać je na śmieci. Z myślą o ochronie środowiska, narzędzie, akcesoria i opakowania powinny być sortowane.

SYMBOLE

Uwaga dotycząca bezpieczeństwa

V Wolt

Prąd stały

min ^-1

Ilość obrotów czy ruchów na minutę

Rozmiar uchywt

Zgodność CE

Prędkość bez obciążenia

Znak zgodności EurAsian

Przed uruchomieniem urządzenia prosimy uważnie przeczytać instrukcję

Ukraiński znak zgodności

Zużyte produkty elektryczne nie powinny być utylizowane z odpadami domowymi. Prosimy poddawać recyklingowi w odpowiednich miejscach. Informacje o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

SYMBOLE W INSTRUKCJI

Uwaga

Części lub akcesoria sprzedawane oddzielnie

Maksymalny moment obrotowy

Moment obrotowy, Minimalny rozmiar

Bieg, minimalne

Bieg, maksymalny

Poniższe symbole i nazwy które im nadano, pozwalają wyjaśnić różne poziomy ryzyka związanego z używaniem tego narzędzia.

NIEBEZPIECZEŃSTWO

Oznacza bezpośrednio niebezpieczną sytuację, która, jeśli nie zostanie uniknięta, spowoduje śmierć lub poważne urazy ciała.

OSTRZEŻENIE

Oznacza potencjalne niebezpieczną sytuację, która, jeśli nie zostanie uniknięta, może spowodować śmierć lub poważne urazy ciała.

UWAGA

Oznacza potencjalne niebezpieczną sytuację, która, jeśli nie zostanie uniknięta, może spowodować niewielkie lub umiarkowane urazy ciała.

UWAGA

(Bez symbolu bezpieczeństwa) Wskazuje na sytuację mogącą spowodować straty materialne.

Deklarowany poziom drgań został zmierzony za pomocą standardowej metody pomiaru określonej normą EN62841 i jego wyniki mogą służyć do porównywania tego urządzenia z innymi. Deklarowana wartość drgań może służyć do wstępnej oceny narażenia operatora na drgania. Deklarowany poziom drgań dotyczy podstawowych zastosowań urządzenia. Jednak w przypadku użycia urządzenia do innych zastosowań, z innymi przystawkami lub w przypadku niewłaściwego stanu technicznego urządzenia poziom drgań może odbiegać od deklarowanego. Może być to przyczyną zwiększenia stopnia narażenia operatora na drgania w całym okresie wykonywania pracy.

Podczas oceny narażenia na drgania należy również uwzględnić czas wyłączenia urządzenia oraz czas, w którym urządzenie jest włączone, jednak praca nie jest wykonywana. Czasy te mogą znacznie zmniejszyć stopień narażenia operatora na drgania w całym okresie wykonywania pracy. Należy określić dodatkowe środki ochrony operatora przed skutkami drgań, przykładowo: dbać o stan techniczny urządzenia i przystawek, dbać o zachowanie cieploty dłoni, odpowiednio zorganizować harmonogram wykonywania prac.

CS VAROVÁNÍ

Oprócz praw ustawowych wynikających z zakupu produkt jest objęty gwarancją, której warunki podano poniżej.

1. Okres gwarancyjny wynosi 24 miesiące dla konsumentów i rozpoczynal się w dniu zakupu produktu. Datę zakupu należy udokumentować fakturą lub innym dowodem zakupu. Produkt został zaprojektowany i jest przeznaczony do użytku konsumenckiego i prywatnego. W związku z tym gwarancja nie obejmuje zastosowań profesjonalnych i komercyjnych.

2. Istnieje możliwość wydłużenia okresu gwarancyjnego dla części asortymentu narzędzi ręcznych z napędem mechanicznym (AC/DC) poprzez zarejestrowanie produktu na stronie internetowej www.ryobitools.eu. Kwalifikowalność narzędzi do wydłużenia okresu gwarancyjnego jest wyraźnie określona w sklepach i/lub na opakowaniu oraz w dokumentacji produktu. Użytkownik końcowy musi zarejestrować nowo kupione narzędzia online w ciągu 30 dni od daty zakupu. Użytkownik końcowy może zarejestrować się w celu przedłużenia gwarancji w swoim kraju zamieszkania, jeżeli jest on wymieniony w formularzu rejestracji online, gdzie opcja ta obowiązuje. Ponadto użytkownicy końcowi muszą wyrazić zgodę na przechowywanie danych, wprowadzanych na stronie internetowej i zaakceptować regulamin. Dowodem wydłużenia gwarancji jest wysyłane pocztą elektroniczną potwierdzenie rejestracji i oryginał faktury potwierdzającej datę zakupu.

3. Gwarancja obejmuje wszystkie wady produktu ujawnione w okresie gwarancyjnym wynikające usterek wykonania lub materiału obecnych w dniu zakupu. Gwarancja jest ograniczona do naprawy i/lub wymiany i nie obejmuje żadnych innych zobowiązań, w tym między innymi odpowiedzialności za szkody przypadkowe lub wtórne. Gwarancja nie obowiązuje, jeżeli produkt był nieprawidłowo używany, używany niezgodnie z instrukcją lub nie był prawidłowo podłączony. Gwarancja nie obejmuje:

– uszkodzenia produktu wynikającego z nieprawidłowej konserwacji,

– produktu, który został zmieniony lub zmodyfikowany,

– produktu, którego oryginalne oznaczenie (znak towarowy, numer seryjny) zostało zniszczone, zmienione lub usunięte,

– jakichkolwiek uszkodzeń wynikających z nieprzestrzegania instrukcji,

– jakiegokolwiek produktu bez certyfikatu CE,

– jakiegokolwiek produktu, który próbowano naprawiać z pomocą niewykwalifikowanej osoby lub bez uzyskania wcześniejjszej zgody firmy Techtronic Industries.

– jakiegokolwiek produktu podłączonego nie nieprawidłowego źródła zasilania (nieprawidłowe natężenie prądu, napięcie, częstotliwość),

– jakichkolwiek uszkodzeń spowodowanych wpływem czynników zewnętrznych (chemicznych, fizycznych, drgań) lub substancji obcych,

– normalnego zużycia części zamiennych,

– nieprawidłowego użycia, przeciążenia narzędzia,

– stosowania niezatwierdzonych akcesoriów lub części,

- akcesoriów narzędzi ręcznych z napędem mechanicznym dostarczonych z narzędzi lub kupionych oddzielnie. Takie wykluczenia obejmują, między innymi, wymienne ostrza wkrętaka, wiertła, tarcze cierne, papier ścierny i ostrza, prowadnicę boczną.

– elementów (części i akcesoriów) podlegających naturalnemu zużyciu obejmujących, między innymi, zestawy do konserwacji i serwisu, szczotki węglowe, łożyska, uchwyt, przystawkę wiertła SDS, gniazdo, przewód zasilania, uchwyt pomocniczy, skrzynię transportową, płytę szlifierską, worek pyłowy, rurę odprowadzania pyłu, podkładki filcowe, kolki i sprężyny klucza udarowego itp.

1. W celu serwisowania produkt należy wysłać lub okazać w autoryzowanym punkcie serwisowym RYOBI znajdującym się na przedstawionym poniżej wykazie punktów serwisowych w poszczególnych krajach. W niektórych krajach lokalny dystrybutor produktów RYOBI podejmuje s wysyłki produktu do centrum serwisowego RYOBI. W przypadku wysyłki do punktu serwisowego RYOBI produkt — pozbawiony jakichkolwiek niebezpiecznych substancji, na przykład benzyny — należy bezpiecznie zapakować i dołączyć adres nadawcy oraz krótki opis usterki.

2. Naprawa/wymiana w ramach niniejszej gwarancji jest bezpłatna. Nie 6. stanowi jednak o przedłużeniu lub rozpoczęciu od nowa biegu okresu gwarancyjnego. Wymienione części lub narzędzia stają się naszą własnością. W przypadku niektórych krajów nadawca będzie musiał uregulować koszty dostawy lub opłaty pocztowe. Prawa ustawowe wynikające z zakupu narzędzia pozostają niezmienione.

3. Niniejsza gwarancja obowiązuje w Unii Europejskiej, Szwajcarii, Islandii, Norwegii, Liechtensteinie, Turcji i Rosji. Poza tymi obszarami należy skontaktować się z autoryzowanym dostawcą produktów RYOBI i ustalić, czy obowiązuje inna gwarancja.

AUTORYZOWANY PUNKT SERWISOWY

Najbliższy autoryzowany punkt serwisowy można wyszukać w witrynie internetowej http://pl.ryobitools.eu/header/service-and-support/service-agents.

CS ZÁRUČNÍ PODMÍNKY RYOBI®

Niniejszym deklarujemy, że produkty

Wiertarko-wkretarka

Marka: RYOBI

Numer modelu: R18DD4

Zakres numerów seryjnych: 47517401000001 - 475174001999999

jest zgodny z następującymi dyrektywami europejskimi i zharmonizowanymi normami 2006/42/EC, 2014/30/EU, 2011/65/EU,

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

Dokumentacja RoHS została opracowana zgodnie z normą EN IEC 63000:2018

CE

Todd Chipner

Starszy dyrektor ds. jakości elektronarzędzi konsumenckich oraz przepisów i bezpieczeństwa na Azję

Osoba upoważniona do sporządzenia dokumentu technicznego:

PL RYOBI to znak towarowy firmy Ryobi Limited i jest używany zgodnie z udzieloną licencją.
