One+ R18CK8 - Vijačnik RYOBI - Brezplačna navodila za uporabo

Vrsta izdelka	Akumulatorski vrtalnik/vijačnik
Znamka	RYOBI
Model	One+ R18CK8
Napajanje	Litij-ionska baterija 18 V (sistem One+)
Nazivna napetost	18 V
Vrsta vpenjalne glave	Samočezna vpenjalna glava brez ključa
Kapaciteta vpenjalne glave	Do 13 mm
Maksimalni navor	30 Nm (ocena)
Nastavitev navora	Nastavni obroč z 18 položaji + vrtanje
Število hitrosti	2 (izbirnik prestav)
Hitrost prostega teka (hitrost 1)	0-400 min⁻¹ (ocena)
Hitrost prostega teka (hitrost 2)	0-1500 min⁻¹ (ocena)
Teža (brez baterije)	1,3 kg (ocena)
Mere (D x Š x V)	200 x 80 x 250 mm (ocena)
Vključeni dodatki	Vijaki, magnetna plošča, etui za nastavke
Osvetlitev	Vgrajena LED lučka
Predvidena uporaba	Vrtanje v les, kovino, plastiko; vijačenje/odvijačenje
Varnost	Dvojna izolacija, izolirana površina ročaja, varnostna blokada
Vzdrževanje	Čiščenje s suho krpo, brez topil
Garancija	24 mesecev (podalljšljivo na spletu do 3 let)
Certifikati	CE, EAC, UKCA

Pogosto zastavljena vprašanja - One+ R18CK8 RYOBI

Kako zamenjati sveder ali nastavek za vijačenje na vijačniku RYOBI One+ R18CK8?

Z roko zavrtite samočezno vpenjalno glavo, da odprete čeljusti, vstavite sveder ali nastavek, nato pa trdno zategnite vpenjalno glavo z obračanjem v nasprotno smer. Ključ ni potreben.

Kakšna je avtonomija baterije 18V One+?

Avtonomija je odvisna od kapacitete baterije (Ah) in uporabe. S standardno baterijo 4 Ah lahko izvedete približno 50 do 100 vijačenj v les. Za več podrobnosti glejte navodila.

Kako nastaviti navor vijačenja, da ne poškodujete vijakov?

Zavrtite nastavni obroč navora, ki se nahaja za vpenjalno glavo. Številke označujejo naraščajoč navor. Začnite z nizko nastavitvijo za majhne vijake in postopoma povečujte, dokler ne dosežete želenega rezultata. Simbol vrtanja zagotavlja največji navor.

Ali lahko uporabim svedre, večje od 13 mm?

Ne, kapaciteta vpenjalne glave je omejena na 13 mm. Uporaba večjih svedrov lahko poškoduje orodje in predstavlja varnostno tveganje.

Kako očistiti in vzdrževati vijačnik?

Odklopite baterijo. Očistite zunanjost z mehko, suho krpo. Nikoli ne uporabljajte topil ali kemikalij. Ležaji so doživljenjsko namazani; dodatno mazanje ni potrebno.

Ali je vijačnik združljiv s starejšimi baterijami Ryobi 18V?

Da, je del sistema One+ in je združljiv z vsemi baterijami Ryobi One+ 18V (razen zelo starih modelov). Preverite, ali je baterija v dobrem stanju.

Kako uporabljati izbirnik smeri vrtenja?

Izbirnik se nahaja nad sprožilcem. Potisnite ga v desno za naprej (vijačenje), v levo za nazaj (odvijačenje). Sredinski položaj zaklene sprožilec.

Kaj storiti, če vijačnik ne zažene?

Preverite, ali je baterija napolnjena in pravilno vstavljena. Prepričajte se, da izbirnik smeri ni v sredinskem položaju. Če težava ne izgine, se obrnite na pooblaščeni servis.

Kako uporabljati magnetno ploščo?

Magnetna plošča na vrhu orodja omogoča začasno držanje vijakov ali nastavkov. Kovinske dele preprosto položite na ploščo; drži jih na mestu za lahek dostop.

Kakšni so pomembni varnostni ukrepi?

Nosite zaščitna očala. Orodje držite za izolirane površine. Nikoli ne vrtajte blizu električnih žic, ne da bi izključili napajanje. Pred uporabo v celoti preberite navodila.

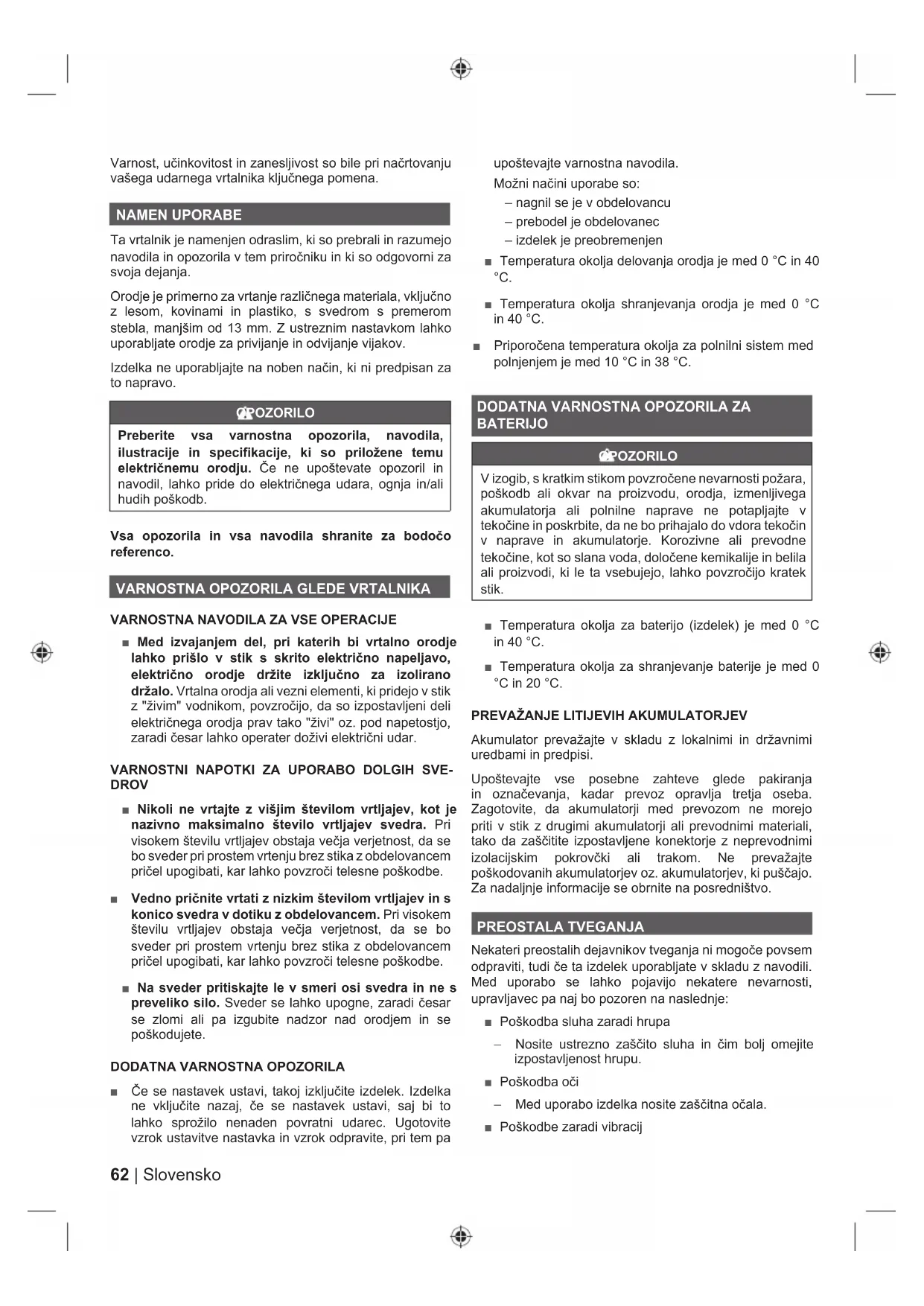

NAVODILA ZA UPORABO One+ R18CK8 RYOBI

Varnost, učinkovitost in zanesljivost so bile pri načrtovanju vašega udarnega vrtalnika ključnega pomena.

NAMEN UPORABE

Ta vrtalnik je namenjen odraslim, ki so prebrali in razumejo navodila in opozorila v tem priročniku in ki so odgovorni za svoja dejanja.

Orodje je primerno za vrtanje različnega materiala, vključno z lesom, kovinami in plastiko, s svedrom s premerom stebla, manjšim od 13 mm. Z ustreznim nastavkom lahko uporabljate orodje za privijanje in odvijanje vijakov.

Izdelka ne uporabljajte na noben način, ki ni predpisan za to napravo.

OPOZORILO

Preberite vsa varnostna opozorila, navodila, ilustracije in specifikacije, ki so priložene temu električnemu orodju. Če ne upoštevate opozoril in navodil, lahko pride do električnega udara, ognja in/ali hudih poškodb.

Vsa opozorila in vsa navodila shranite za bodočo referenco.

VARNOSTNA OPOZORILA GLEDE VRTALNIKA

VARNOSTNA NAVODILA ZA VSE OPERACIJE

■ Med izvajanjem del, pri katerih bi vrtalno orodje lahko prišlo v stik s skrito električno napeljavo, električno orodje držite izključno za izolirano držalo. Vrtalna orodja ali vezni elementi, ki pridejo v stik z "živim" vodnikom, povzročijo, da so izpostavljeni deli električnega orodja prav tako "živi" oz. pod napetostjo, zaradi česar lahko operater doživi električni udar.

VARNOSTNI NAPOTKI ZA UPORABO DOLGIH SVE-DROV

Nikoli ne vrtajte z višjim številom vrtljajev, kot je nazivno maksimalno število vrtljajev svedra. Pri visokem številu vrtljajev obstaja večja verjetnost, da se bo sveder pri prostem vrtenju brez stika z obdelovancem pričel upogibati, kar lahko povzroči telesne poškodbe.

- Vedno pričnite vrtati z nizkim številom vrtljajev in s konico svedra v dotiku z obdelovancem. Pri visokem številu vrtljajev obstaja večja verjetnost, da se bo sveder pri prostem vrtenju brez stika z obdelovancem pričel upogibati, kar lahko povzroči telesne poškodbe.

- Na sveder pritiskajte le v smeri osi svedra in ne s preveliko silo. Sveder se lahko upogne, zaradi česar se zlomi ali pa izgubite nadzor nad orodjem in se poškodujete.

Če se nastavek ustavi, takoj izključite izdelek. Izdelka ne vključite nazaj, če se nastavek ustavi, saj bi to lahko sprožilo nenaden povratni udarec. Ugotovite vzrok ustavitve nastavka in vzrok odpravite, pri tem pa

upoštevajte varnostna navodila.

Možni načini uporabe so:

– nagnil se je v obdelovancu
– prebodel je obdelovanec
- izdelek je preobremenjen

■ Temperatura okolja delovanja orodja je med 0 °C in 40 °C.
■ Temperatura okolja shranjevanja orodja je med 0 °C in 40 °C.

- Priporočena temperatura okolja za polnilni sistem med polnjenjem je med 10 °C in 38 °C.

DODATNA VARNOSTNA OPOZORILA ZA BATERIJO

POZORILO

V izogib, s kratkim stikom povzročene nevarnosti požara, poškodb ali okvar na proizvodu, orodja, izmenljivega akumulatorja ali polnilne naprave ne potapljajte v tekočine in poskrbite, da ne bo prihajalo do vdora tekočin v naprave in akumulatorje. Korozivne ali prevodne tekočine, kot so slana voda, določene kemikalije in belila ali proizvodi, ki le ta vsebujejo, lahko povzročijo kratek stik.

■ Temperatura okolja za baterijo (izdelek) je med 0 °C in 40 °C.
■ Temperatura okolja za shranjevanje baterije je med 0 °C in 20 °C.

PREVAŽANJE LITIJEVIH AKUMULATORJEV

Akumulator prevažajte v skladu z lokalnimi in državnimi uredbami in predpisi.

Upoštevajte vse posebne zahteve glede pakiranja in označevanja, kadar prevoz opravlja tretja oseba. Zagotovite, da akumulatorji med prevozom ne morejo priti v stik z drugimi akumulatorji ali prevodnimi materiali, tako da zaščitite izpostavljene konektorje z neprevodnimi izolacijskim pokrovčki ali trakom. Ne prevažajte poškodovanih akumulatorjev oz. akumulatorjev, ki puščajo. Za nadaljnje informacije se obrnite na posredništvo.

PREOSTALA TVEGANJA

Nekateri preostalih dejavnikov tveganja ni mogoče povsem odpraviti, tudi će ta izdelek uporabljate v skladu z navodili. Med uporabo se lahko pojavijo nekatere nevarnosti, upravljavec pa naj bo pozoren na naslednje:

• Poškodba sluha zaradi hrupa
• Nosite ustrezno zaščito sluha in čim bolj omejite izpostavljenost hrupu.
• Poškodba oči
• Med uporabo izdelka nosite zaščitna očala.
  ■ Poškodbe zaradi vibracij

- Omejite izpostavljenost. Upoštevajte navodila v poglavju »Zmanjševanje nevarnosti«.

■ Električni udar zaradi stika s skritimi žicami

– Izdelek držite samo za izolirane površine.

■ Poškodbe zaradi prahu

- Prah, ki nastane pri uporabi izdelka, lahko povzroči poškodbe dihal. Nosite ustrezno protiprašno masko s filtri, ki zagotavlja ustrezno zaščito pred delci, ki tvorijo material obdelovancev.

ZMANJŠANJE TVEGANJA

Ugotovljeno je bilo, da lahko pri nekaterih posameznikih vibracije ročnih orodij povzročijo Raynaudov sindrom. Simptomi so lahko mravljinci, otrplost in pobledeli prsti, kar je običajno vidno, kadar je oseba izpostavljena mrazu. Dedni dejavniki, izpostavljenost mrazu in vlagi, dieta, kajenje in delovne navade naj bi pripomogle k razvoju teh simptomov. Za zmanjšanje učinkov vibracij lahko upravljavec upošteva naslednja navodila:

■ Poskrbite, da bo vaše telo na mrazu toplo. Med upravljanjem nosite rokavice in tako ohranjajte toploto vaših dlani in zapestij. Kot poročajo, je mraz glavni dejavnik, ki prispeva k Raynaudovemu sindromu.

■ Po vsakem obdobju upravljanja naprave telovadite in tako pospešite krvni obtok.

■ Pogosto si vzemite odmor. Omejite dnevno količino izpostavljenosti.

Če zaznavate kakršnekoli simptome takšnega stanja, takoj prenehajte z uporabo naprave in se posvetujte z zdravnikom.

POZORILO

Zaradi daljše uporabe orodja lahko pride do poškodb oz. se morebitne poškodbe poslabšajo. Kadar orodje uporabljate dalj časa, si večkrat vzemite odmor.

SPOZNAJTE SVOJ IZDELEK

Glej stran 81.

1. Izbirnik prestav
2. Gumb za nastavitev navora
3. Brezključni pritezalnik
4. Izbirnik smeri vrtenja
5. Sprožilno stikalo za spremenljivo hitrost
6. Ročaj, izolirano držalo
7. Magnetna plošča
8. Luč LED
9. Shramba za svedre
10. Nastavki za vijačenje
11. Priklop za bateriji

VZDRŽEVANJE

POZORILO

Ko sestavljate dele, prilagajate, čistite ali vzdržujete orodje, ali ko izdelka ne uporabljajte, ga nikoli ne imejte priključenega na vir napajanja. Če izdelek izklopite iz napajanja, preprečite nenameren zagon, ki bi lahko povzročil resne telesne poškodbe.

POZORILO

Za servisiranje uporabljajte le proizvajalčeve originalne nadomestne dele, dodatke in nastavke. Uporaba drugih delov lahko pomeni tveganje ali povzroči škodo na izdelku.

- Pri čiščenju plastičnih delov se izogibajte topilom. Večina vrst plastik se lahko pri uporabi različnih komercialnih topil poškoduje. Za odstranjevanje umazanije, saj in podobnega uporabljajte čisto krpo.

POZORILO

Zavorna tekočina, gorivo, izdelki na osnovi nafte, prodirajoče olje ipd. nikoli ne smejo priti v stik s plastičnimi deli. Kemikalije lahko poškodujejo, oslabijo ali uničijo plastiko, kar lahko ima za posledico tudi resne telesne poškodbe.

POZORILO

Zaradi večje varnosti in zanesljivosti naj vsa popravila izvaja pooblaščeni servisni center.

MAZANJE

Vsi ležaji na napravi so namazani z dovolj kakovostnega maziva, tako da mazanje naprave ob normalni uporabi do konca življenjske dobe naprave ni več potrebno. Zato dodatno mazanje ni potrebno.

ZAŠČITA OKOLJA

Odpadne električne izdelke ne odlagajte skupaj z ostalimi gospodinjskimi odpadki. Reciklažo opravljajte na predpisanih mestih. Za nasvet se obrnite na lokalne oblasti.

SIMBOLI V PRIROČNIKU

Opomba

Deli ali dodatki so na prodaj ločeno

Maksimalni navor

Navor, Minimalna

Hitrost

Hitrost, največja

Sledeče signalne besede in pomeni naj bi pojasnili ravni tveganja, ki so povezane s tem izdelkom.

NEVARNOST

Označuje neizogibno nevarno stanje, ki lahko povzroči smrt ali hude poškodbe, će ga ne preprečite.

OPOZORILO

Označuje morebitno nevarno stanje, ki bi lahko povzročilo smrt ali hude poškodbe, će ga ne preprečite.

POZOR

Označuje morebitno nevarno stanje, ki lahko povzroči manjše ali zmerne poškodbe, će se ga ne preprečite.

POZOR

(Brez simbola Varnostni alarm) Označuje stanje, ki lahko privede do poškodovanja lastnine.

Možni načini uporabe so:

Nivo emisij vibracij, naveden v tem informacijskem listu, je bil izmerjen v skladu s standardiziranim testom, ki je podan v EN62841, podatek pa se lahko uporablja za primerjavo enega orodja z drugim. Uporablja se ga lahko za predhodno oceno izpostavljenosti. Naveden nivo emisij vibracij predstavlja glavne uporabe orodja. Vendar, će se orodje uporablja v druge namene in z različnimi nastavki oz. će je orodje slabo vzdrževano, se lahko emisije vibracij razlikujejo. To lahko občutno poveča nivo izpostavljenosti v skupnem delovnem času.

Ocena nivoja izpostavljenosti vibracijam bi morala prav tako upoštevati, koliko krat je orodje bilo izključeno ali je v delovanju in pravzaprav ne opravlja svojega dela. To lahko občutno zmanjša nivo izpostavljenosti v skupnem delovnem času. Upoštevajte dodatne varnostne ukrepe, da bi upravljavca zaščitili pred vplivom vibracij, kot je: vzdržujte orodje in nastavke, pazite, da so roke tople, organizirajte delovne vzorce.

VAROVANIE

Poleg morebitnih zakonsko določenih pravic, ki izvirajo iz nakupa, za ta izdelek velja spodaj navedena garancija.

1. Garancijsko obdobje je za potrošnike 24 mesecev in začne teči z dnem nakupa izdelka. Ta datum mora biti dokumentiran z računom ali drugim dokazilom o nakupu. Izdelek je zasnovan in namenjen izključno za potrošnikovo zasebno uporabo. V primeru strokovne oziroma komercialne uporabe izdelka garancija ne velja.

2. Obstaja možnost podaljšanja garancije na del naše ponudbe električnih 2. V orodij (AC/DC) prek obdobja garancije, opisanega zgoraj, s pomočjo registracije na spletnem mestu www.ryobitools.eu website. Ustreznost orodij za podaljšanje garancijskega obdobja je jasno prikazana v trgovinah in/ali na embalaži oziroma je navedena v dokumentaciji izdelka. Končni uporabnik mora registrirati svoje novo orodje na spletu v 30 dneh po datumu nakupa. Končni uporabnik lahko registrira podaljšano garancijo v svoji državi bivanja, će je na obrazcu spletne registracije navedeno, da ta možnost velja za njegovo državo. Poleg tega morajo končni uporabniki podati svoje soglasje za shranjevanje podatkov, ki so potrebni za spletni dostop in morajo sprejeti pogoje in določila uporabe spletnega mesta. Potrdilo o registraciji, ki ga pošljemo prek e-pošte, in originalni račun, ki prikazuje datum nakupa, služita kot dokazilo o podaljšani garanciji.

3. Garancija krije vse okvare izdelka, do katerih pride v garancijskem obdobju zaradi napak v izdelavi ali materialu, ki so bile prisotne ob datumu nakupa. Garancija je omejena na popravilo in/ali zamenjavo in ne vključuje nobenih drugih obveznosti, med drugim vključno z naključno ali posledično škodo. Garancija ne velja, će je bil izdelek napačno uporabljan, uporabljen v nasprotju z navodili iz priročnika za uporabo ali će ni bil pravilno povezan. Ta garancija ne velja za:

– škodo na izdelku, ki je posledica neustreznega vzdrževanja

– spremenjen ali prilagojen izdelek

– izdelek, katerega originalna identifikacijska oznaka (blagovna znamka, serijska številka) je bil poškodovana, spremenjena ali odstranjena

– škodo, ki je posledica neupoštevanja navodil iz priročnika za uporabo

- izdelek, ki nima oznake CE

- izdelek, ki ga je poskušal opraviti nekvalificiran strokovnjak ali ki je bil popravljen brez predhodne odobritve s strani družbe Techtronic Industries.

- izdelek, ki je bil povezan na neustrezno napajanje (amperska moč, napetost, frekvenca)

– škodo, ki jo povzročijo zunanji vplivi (kemični, fizični, mehanski) ali tuje snovi

– rezervne dele, ki so podvrženi običajni uporabi

- neprimerno uporabo, preobremenitev orodja

– uporabo neodobrenih dodatkov ali delov

– Dodatno električno orodje, priloženo orodju ali kupljeno ločeno. Take izjeme so med drugim nastavki za izvijače, svedri, abrazivni diski, brusni papir in rezila, stranska vodila.

- Komponente (sestavni in rezervni deli), ki so podvrženi običajni obrabi, med drugim vključno s kompleti za servisiranje in vzdrževanje, ogljikovimi krtačkami, ležaji, vpenjali, svedrni priključki SDS ali sprejemnimi odprtinami zanje, napajalnimi kabli, pomožnimi ročaji, prenosnimi kovčki, brusnimi ploščami, vrečkami za prah, cevmi za izpuh prahu, tesnili iz filca, iglami in vzmetmi udarnega ključa itd.

1. Za servisiranje morate izdelek poslati ali prinesti v pooblaščeni servisni center družbe RYOBI, ki je naveden za vsako državo na naslednjem seznamu naslovov servisnih centrov. V nekaterih državah se vaš lokalni 4. posrednik družbe RYOBI obveže, da bo poslal izdelek na servis družbe RYOBI. Ko pošiljate izdelek v servisni center družbe RYOBI, mora bit izdelek varno zapakiran in ne sme vsebovati nobenih nevarnih snovi, kot je npr. bencin, opremljen pa mora biti z naslovom pošiljatelja in vsebova kratek opis napake.

2. Popravilo/zamenjava v skladu s to garancijo sta brezplačni storitvi. To pa ne predstavlja podaljšanja ali ponovnega začetka garancijskega obdobja. Zamenjani deli ali orodja postanejo naša last. V nekaterih državah stroške dostave ali poštnino plača pošiljatelj. Vaše zakonsko določene pravice, ki izvirajo iz nakupa orodja, ostajajo nespremenjene.

3. Ta garancija velja v Evropski skupnosti, Švici, Islandiji, na Norveškem, v Lihtenštajnu, v Turčiji in Rusiji. Izven teh območij se obrnite na svojega pooblaščenega posrednika izdelkov RYOBI, dealer ki vam bo povedal, ali velja kakšna druga garancija.

POOBLAŠČEN SERVISNI CENTER

Pooblaščeni servisni center blizu vas poiščite na http://uk.ryobitools.eu/header/service-and-support/service-agents.

SK ZÁRUČNÉ PODMIENKY RYOBÍ®

Razpon serijskih številk: 47517401000001 - 475174001999999

v skladu s sledečimi evropskimi direktivami in harmoniziranimi standardi

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

Dokumentacija RoHS je sestavljena skladno s standardom EN IEC 63000:2018

Todd Chipner

Višji direktor, oddelek za kakovost potrošniškega električnega orodja ter regulativo in varnost za Azijo

Pooblaščena oseba za sestavo tehnične dokumentacije:

SL RYOBI je blagovna znamka družbe Ryobi Limited in se uporablja na podlagi dovoljenja.
