BRUKSANVISNING One+ R18CK8 RYOBI

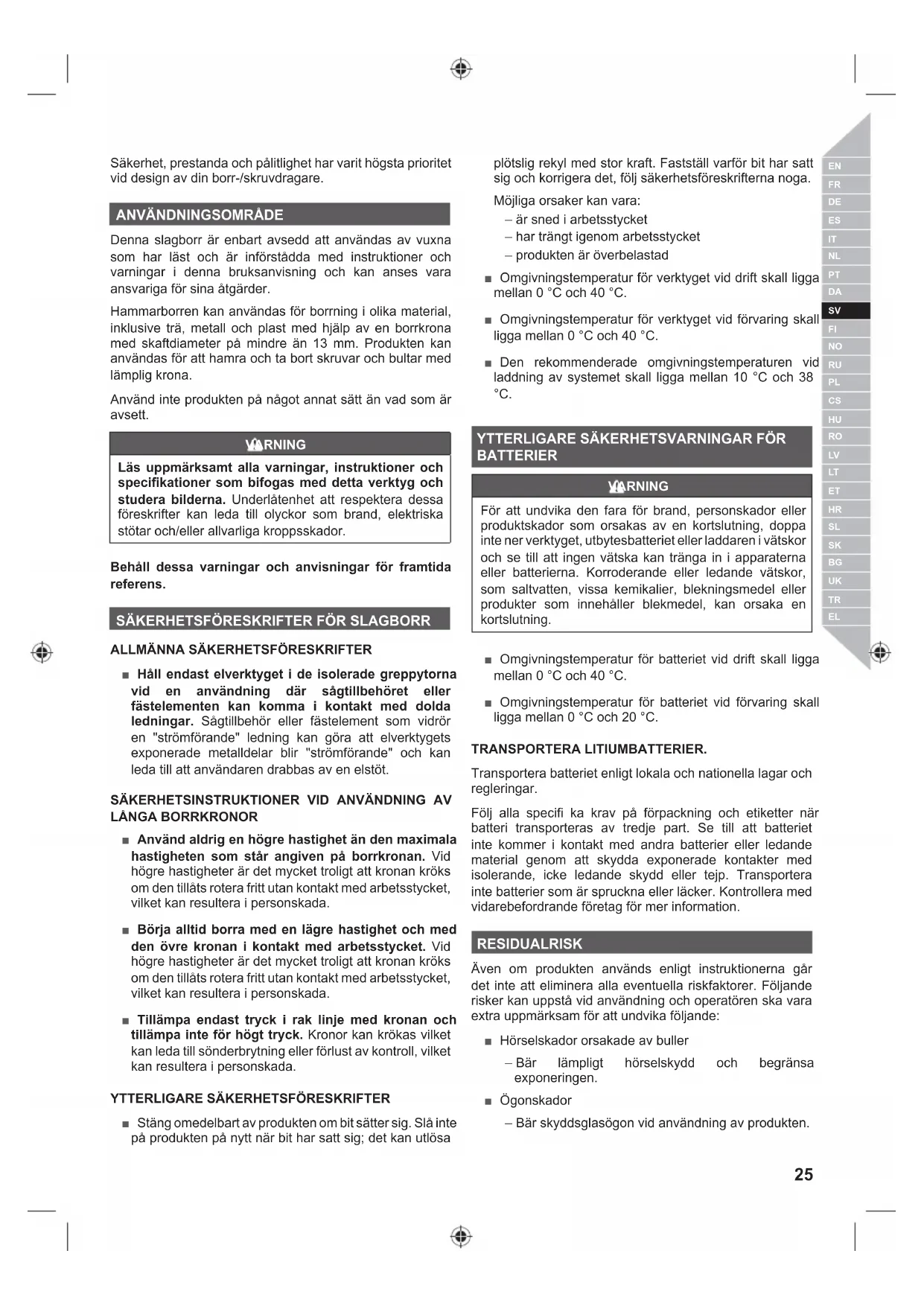

Säkerhet, prestanda och pålitlighet har varit högsta prioritet vid design av din borr-/skruvdragare.

Denna slagborr är enbart avsedd att användas av vuxna som har läst och är införstådda med instruktioner och varningar i denna bruksanvisning och kan anses vara ansvariga för sina åtgärder. Hammarborren kan användas för borrning i olika material, inklusive trä, metall och plast med hjälp av en borrkrona med skaftdiameter på mindre än 13 mm. Produkten kan användas för att hamra och ta bort skruvar och bultar med lämplig krona. Använd inte produkten på något annat sätt än vad som är avsett. VARNING Läs uppmärksamt alla varningar, instruktioner och specifikationer som bifogas med detta verktyg och studera bilderna. Underlåtenhet att respektera dessa föreskrifter kan leda till olyckor som brand, elektriska stötar och/eller allvarliga kroppsskador. Behåll dessa varningar och anvisningar för framtida referens.

■ Håll endast elverktyget i de isolerade greppytorna vid en användning där sågtillbehöret eller fästelementen kan komma i kontakt med dolda ledningar. Sågtillbehör eller fästelement som vidrör en "strömförande" ledning kan göra att elverktygets exponerade metalldelar blir "strömförande" och kan leda till att användaren drabbas av en elstöt.

■ Använd aldrig en högre hastighet än den maximala hastigheten som står angiven på borrkronan. Vid högre hastigheter är det mycket troligt att kronan kröks om den tillåts rotera fritt utan kontakt med arbetsstycket, vilket kan resultera i personskada. ■ Börja alltid borra med en lägre hastighet och med den övre kronan i kontakt med arbetsstycket. Vid högre hastigheter är det mycket troligt att kronan kröks om den tillåts rotera fritt utan kontakt med arbetsstycket, vilket kan resultera i personskada. ■ Tillämpa endast tryck i rak linje med kronan och tillämpa inte för högt tryck. Kronor kan krökas vilket kan leda till sönderbrytning eller förlust av kontroll, vilket kan resultera i personskada.

YTTERLIGARE SÄKERHETSFÖRESKRIFTER

■ Stäng omedelbart av produkten om bit sätter sig. Slå inte på produkten på nytt när bit har satt sig; det kan utlösa plötslig rekyl med stor kraft. Fastställ varför bit har satt sig och korrigera det, följ säkerhetsföreskrifterna noga. Möjliga orsaker kan vara: – är sned i arbetsstycket – har trängt igenom arbetsstycket – produkten är överbelastad ■ Omgivningstemperatur för verktyget vid drift skall ligga mellan 0 °C och 40 °C. ■ Omgivningstemperatur för verktyget vid förvaring skall ligga mellan 0 °C och 40 °C. ■ Den rekommenderade omgivningstemperaturen vid laddning av systemet skall ligga mellan 10 °C och 38 °C.

YTTERLIGARE SÄKERHETSVARNINGAR FÖR

BATTERIER VARNING För att undvika den fara för brand, personskador eller produktskador som orsakas av en kortslutning, doppa inte ner verktyget, utbytesbatteriet eller laddaren i vätskor och se till att ingen vätska kan tränga in i apparaterna eller batterierna. Korroderande eller ledande vätskor, som saltvatten, vissa kemikalier, blekningsmedel eller produkter som innehåller blekmedel, kan orsaka en kortslutning. ■ Omgivningstemperatur för batteriet vid drift skall ligga mellan 0 °C och 40 °C. ■ Omgivningstemperatur för batteriet vid förvaring skall ligga mellan 0 °C och 20 °C. TRANSPORTERA LITIUMBATTERIER. Transportera batteriet enligt lokala och nationella lagar och regleringar. Följ alla specifi ka krav på förpackning och etiketter när batteri transporteras av tredje part. Se till att batteriet inte kommer i kontakt med andra batterier eller ledande material genom att skydda exponerade kontakter med isolerande, icke ledande skydd eller tejp. Transportera inte batterier som är spruckna eller läcker. Kontrollera med vidarebefordrande företag för mer information. RESIDUALRISK Även om produkten används enligt instruktionerna går det inte att eliminera alla eventuella riskfaktorer. Följande risker kan uppstå vid användning och operatören ska vara extra uppmärksam för att undvika följande: ■ Hörselskador orsakade av buller – Bär lämpligt hörselskydd och begränsa exponeringen. ■ Ögonskador – Bär skyddsglasögon vid användning av produkten.26 | Svenska ■ Skador orsakad av vibrationer – Begränsa exponeringen. Följ instruktinerna i Riskreducering. ■ Elstötar genom kontakt med dolda trådar – Håll alltid produkten i de isolerade ytorna. ■ Skador orsakade av damm – Damm som bildas vid användning kan orsaka skador på andningsvägarna. Bär lämplig ansiktsmask med filter som skyddar mot partiklar från det material som bearbetas. RISKMINSKNING Det fi nns rapporter om att vibrationer från handhållna verktyg kan bidra till ett tillstånd som kallas Raynauds syndrom för vissa personer. Symptomen brukar vara att det sticker i fi ngrarna och att de domnar bort; fi ngrarna kan också bli vita, särskilt vid kyla. Ärftliga faktorer, kyla och fukt, diet, rökning och arbetsrutiner tros alla bidra till att orsaka dessa symptom. Det fi nns förebyggande åtgärder som du kan vidta för att försöka minska vibrationernas påverkan: ■ Håll dig varm när du arbetar i kallt väder. Använd handskar för att hålla kvar värmen i händer och handleder. Kyla har rapporterats som en viktig del i utvecklandet av Raynauds syndrom. ■ Träna och rör på dig efter varje användningstillfälle för att öka blodcirkulationen. ■ Ta ofta pauser från arbetet. Begränsa tiden du utsätter dig varje dag. Upphör omedelbart om du upplever några av dessa symptomer och uppsök din läkare. VARNING Risk för person- eller slitageskador vid användning av verktyget under lång tid. Om verktyget används under längre perioder krävs regelbundna pauser.

2. Justeringsring för åtdragningsmoment

4. Rotationsriktningsväljare

5. Reglage för variabel hastighet

9. Förvaring av bits

UNDERHÅLL VARNING Produkten får aldrig anslutas till strömkälla undre montering, justeringar, rengöring, underhåll eller när produkten inte används. Att koppla bort produkten från strömförsörjningen förhindrar oavsiktlig start som kan orsaka allvarliga olycksfall. VARNING Under servicearbete ska enbart tillverkarens originaldelar och -tillbehör användas. Användning av andra delar kan orsaka fara eller produktskada. ■ Undvik att använda lösningsmedel vid rengöring av plastdelar. Flertalet plaster kan skadas vid användning av vissa lösningsmedel som säljs i affärerna. Använd en ren tygtrasa för att torka bort smuts, damm, osv. VARNING Låt aldrig bromsvätska, bensin, petroleumbaserade produkter, penetrerande oljor och liknande komma i kontakt med plastdelar. Dessa kemiska produkter innehåller ämnen som kan skada, försvaga eller förstöra plasten, vilket kunde förorsaka allvarliga kroppsskador. VARNING För säkerhet och pålitlighet ska alla reparationer utföras av auktoriserat reparationscenter. SMÖRJNING Alla lager i produkten har smorts med tillräcklig mängd högklassig smörjmedel för produktens livslängd under normala driftsförhållanden. Därför behövs ingen ytterligare smörjning. MILJÖSKYDD Råmaterialen ska återvinnas i stället för att kastas i hushållsavfallet. För att skona miljön ska verktyget, tillbehören och emballagen sorteras. SYMBOLER Säkerhetsvarning V Volt Likström min

Antal varv eller rörelser per minut Chuckkapacitet27 Svenska |

CE-överensstämmelse Tomgångshastighet EurAsian överensstämmelsesymbol Läs instruktionerna ordentligt innan start av maskinen. Ukrainskt märke för överensstämmelse Gamla elektroniska produkter ska inte kastas med hushållssoporna. Återvinn där sådana faciliteter fi nns. Kontrollera med din lokala myndighet eller säljaren för att få återvinningstips.

Notera Delar och utrustning säljs separat Maximum vridmoment Vridmoment, minsta Hastighet, minsta Hastighet, maximum Följande signalord och betydelser är tänkta att förklara de olika risknivåerna som är associerade med denna produkt. FARA Visar på en direkt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada. VARNING Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada. FÖRSIKTIGHET Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka mindre eller måttlig personskada. FÖRSIKTIGHET (Utan säkerhetssymbolen) Indikerar en situation som kan leda till egendomsskada.28 | Suomi Ruuvinvääntimesi suunnittelussa on pidetty etusijalla turvallisuutta, suorituskykyä ja luotettavuutta.

Todd ChipnerTeknisk chef, CPT-kvalitet samt regelverk och säkerhet för AsienWinnenden, Oct. 23, 2019Godkänd att sammanställa den tekniska filen:Alexander Krug, Managing Director Techtronic Industries GmbHMax-Eyth-Straße 10, 71364 Winnenden, Germany
