Ürün Türü	Akülü Matkap Vidalama
Marka	RYOBI
Model	One+ R18CK8
Güç Kaynağı	18 V Lityum-iyon Pil (One+ sistemi)
Nominal Gerilim	18 V
Mandren Türü	Anahtarsız Otomatik Sıkma Mandren
Mandren Kapasitesi	13 mm'ye kadar
Maksimum Tork	30 Nm (tahmini)
Tork Ayarı	18 konumlu+delme ayar halkası
Hız Sayısı	2 (dişli seçici)
Boşta Hız (hız 1)	0-400 min⁻¹ (tahmini)
Boşta Hız (hız 2)	0-1500 min⁻¹ (tahmini)
Ağırlık (pil hariç)	1,3 kg (tahmini)
Boyutlar (U x G x Y)	200 x 80 x 250 mm (tahmini)
Dahil Aksesuarlar	Vidalama uçları, manyetik tepsi, uç yuvası
Aydınlatma	Entegre LED Gösterge
Kullanım Amacı	Ahşap, metal, plastik delme; vidalama/sökme
Güvenlik	Çift yalıtım, yalıtımlı tutma yüzeyi, güvenlik kilidi
Bakım	Kuru bezle temizlik, solvent kullanmayın
Garanti	24 ay (çevrimiçi 3 yıla kadar uzatılabilir)
Onaylar	CE, EAC, UKCA

Sık sorulan sorular - One+ R18CK8 RYOBI

RYOBI One+ R18CK8 vidalama makinesinde matkap ucu veya uç nasıl değiştirilir?

Çeneleri açmak için anahtarsız mandreni elle çevirin, matkap ucunu veya ucu takın, ardından diğer yöne çevirerek mandreni sıkıca sıkın. Herhangi bir anahtar gerekmez.

18V One+ pilin ömrü ne kadardır?

Pil ömrü, pil kapasitesine (Ah) ve kullanıma bağlıdır. Standart 4 Ah pil ile ahşap üzerinde yaklaşık 50 ila 100 vida sıkabilirsiniz. Daha fazla bilgi için kullanım kılavuzuna bakın.

Vidalara zarar vermemek için sıkma torku nasıl ayarlanır?

Mandrenin arkasındaki tork ayar halkasını çevirin. Sayılar artan torku gösterir. Küçük vidalar için düşük bir ayarla başlayın, istenen sonuca ulaşana kadar kademeli olarak artırın. Delme sembolü maksimum torku sağlar.

13 mm'den büyük matkap uçları kullanabilir miyim?

Hayır, mandren kapasitesi 13 mm ile sınırlıdır. Daha büyük matkap uçları kullanmak alete zarar verebilir ve güvenlik riski oluşturabilir.

Vidalama makinesi nasıl temizlenir ve bakımı yapılır?

Pili çıkarın. Dış yüzeyi kuru ve yumuşak bir bezle temizleyin. Asla solvent veya kimyasal madde kullanmayın. Rulmanlar ömür boyu yağlanmıştır; ek yağlama gerekmez.

Vidalama makinesi eski Ryobi 18V pillerle uyumlu mu?

Evet, One+ sisteminin bir parçasıdır ve tüm Ryobi One+ 18V pillerle uyumludur (çok eski modeller hariç). Pilin iyi durumda olduğundan emin olun.

Dönüş yönü seçici nasıl kullanılır?

Seçici tetiğin üzerinde bulunur. İleri (vidalama) için sağa, geri (sökme) için sola itin. Merkez konum tetiği kilitler.

Vidalama makinesi çalışmazsa ne yapılmalı?

Pilin şarjlı ve doğru takıldığından emin olun. Yön seçicinin merkez konumda olmadığından emin olun. Sorun devam ederse yetkili bir servise başvurun.

Manyetik tepsi nasıl kullanılır?

Aletin üstünde bulunan manyetik tepsi, vidaları veya uçları geçici olarak tutmak içindir. Metal parçaları tepsiye koymanız yeterlidir; kolay erişim için onları yerinde tutar.

Önemli güvenlik önlemleri nelerdir?

Koruyucu gözlük takın. Aleti yalıtımlı yüzeylerden tutun. Elektrik akımını kesmeden asla elektrik kablolarının yakınında delme işlemi yapmayın. Kullanmadan önce kılavuzu tamamen okuyun.

KULLANIM KILAVUZU One+ R18CK8 RYOBI

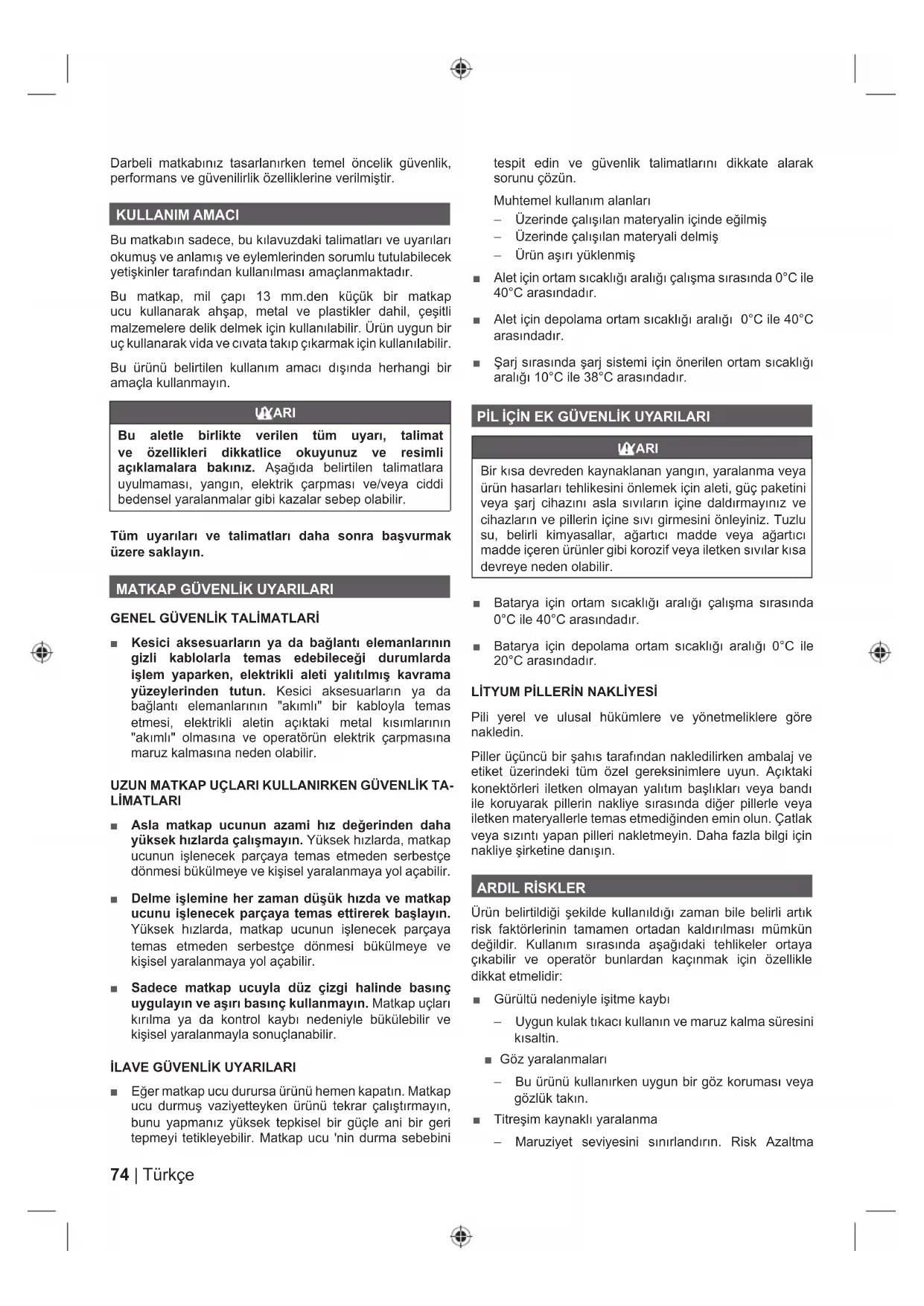

Darbeli matkabınız tasarlanırken temel öncelik güvenlik, performans ve güvenilirlik özelliklerine verilmiştir.

KULLANIM AMACI

Bu matkabin sadece, bu kılavuzdaki talimatları ve uyarıları okumuş ve anlamış ve eylemlerinden sorumlu tutulabilecek yetişkinler tarafından kullanılması amaçlanmaktadır.

Bu matkap, mil çapı 13 mm.den küçük bir matkap ucu kullanarak ahşap, metal ve plastikler dahil, çeşitli malzemelere delik delmek için kullanılabilir. Ürün uygun bir uç kullanarak vida ve cívata takıp çıkarmak için kullanılabilir.

Bu ürünü belirtilen kullanım amacı dışında herhangi bir amaçla kullanmayın.

UYARI

Bu aletle birlikte verilen tüm uyarı, talimat ve özellikleri dikkatlice okuyunuz ve resimli açıklamalara bakınız. Aşağıda belirtilen talimatlara uyulmaması, yangın, elektrik çarpması ve/veya ciddi bedensel yaralanmalar gibi kazalar sebep olabilir.

Tüm uyarıları ve talimatları daha sonra başvurmak üzere saklayın.

MATKAP GÜVENLİK UYARILARI

GENEL GÜVENLİK TALİMATLARİ

Kesici aksesuarların ya da bağlantı elemanlarının gizli kablolarla temas edebileceği durumlarda işlem yaparken, elektrikli aleti yalıtılmış kavrama yüzeylerinden tutun. Kesici aksesuarların ya da bağlantı elemanlarının "akımlı" bir kabloyla temas etmesi, elektrikli aletin açıktaki metal kısımlarının "akımlı" olmasına ve operatörün elektrik çarpmasına maruz kalmasına neden olabilir.

UZUN MATKAP UÇLARI KULLANIRKEN GÜVENLİK TA- LİMATLARI

■ Asla matkap ucunun azami hız değerinden daha yüksek hızlarda çalışmayın. Yüksek hızlarda, matkap ucunun işlenecek parçaya temas etmeden serbestçe dönmesi bükülmeye ve kişisel yaralanmaya yol açabilir.
Delme işlemine her zaman düşük hızda ve matkap ucunu işlenecek parçaya temas ettirerek başlayın. Yüksek hızlarda, matkap ucunun işlenecek parçaya temas etmeden serbestçe dönmesi bükülmeye ve kişisel yaralanmaya yol açabilir.
Sadece matkap ucuyla düz çizgi halinde basınç uygulayın ve aşırı basınç kullanmayın. Matkap uçları kırılma ya da kontrol kaybı nedeniyle bükülebilir ve kişisel yaralanmayla sonuçlanabilir.

İLAVE GÜVENLİK UYARILARI

- Eğer matkap ucu durursa ürünü hemen kapatın. Matkap ucu durmuş vaziyetteyken ürünü tekrar çalıştırmayın, bunu yapmanız yüksek tepkisel bir güçle ani bir geri tepmeyi tetikleyebilir. Matkap ucu 'nin durma sebebini

tespit edin ve güvenlik talimatlarını dikkate alarak sorunu çözün.

Muhtemel kullanım alanları

– Üzerinde çalışılan materyalin içinde eğilmiş
– Üzerinde çalışılan materyali delmiş
- Ürün aşırı yüklenmiş

Alet için ortam sıcaklığı aralığı çalışma sırasında 0°C ile 40°C arasındadır.
Alet için depolama ortam sıcaklığı aralığı 0°C ile 40°C arasındadır.
- Şarj sırasında şarj sistemi için önerilen ortam sıcaklığı aralığı 10°C ile 38°C arasındadır.

PİL İÇİN EK GÜVENLİK UYARILARI

YARI

Bir kısa devreden kaynaklanan yangın, yaralanma veya ürün hasarları tehlikesini önlemek için aleti, güç paketini veya şarj cihazını asla sıvıların içine daldırmayınız ve cihazların ve pillerin içine sıvı girmesini önleyiniz. Tuzlu su, belirli kimyasallar, ağartıcı madde veya ağartıcı madde içeren ürünler gibi korozif veya iletken sıvılar kısa devreye neden olabilir.

• Batarya için ortam sıcaklığı aralığı çalışma sırasında 0°C ile 40°C arasındadır.
  ■ Batarya için depolama ortam sıcaklığı aralığı 0°C ile 20°C arasındadır.

LİTYUM PİLLERİN NAKLİYESİ

Pili yerel ve ulusal hükümlere ve yönetmeliklere göre nakledin.

Piller üçüncü bir şahıs tarafından nakledilirken ambalaj ve etiket üzerindeki tüm özel gereksinimlere uyun. Açıktaki konektörleri iletken olmayan yalıtım başlıkları veya bandı ile koruyarak pillerin nakliye sırasında diğer pillerle veya iletken materyallerle temas etmediğinden emin olun. Çatlak veya sızıntı yapan pilleri nakletmeyin. Daha fazla bilgi için nakliye şirketine danışın.

ARDIL RİSKLER

Ürün belirtildiği şekilde kullanıldığı zaman bile belirli artık risk faktörlerinin tamamen ortadan kaldırılması mümkün değildir. Kullanım sırasında aşağıdaki tehlikeler ortaya çıkabilir ve operatör bunlardan kaçınmak için özellikle dikkat etmelidir:

Gürültü nedeniyle işitme kaybı
- Uygun kulak tıkacı kullanın ve maruz kalma süresini kısaltin.
Göz yaralanmaları
- Bu ürünü kullanırken uygun bir göz koruması veya gözlük takın.
■ Titreşim kaynaklı yaralanma
- Maruziyet seviyesini sınırlandırın. Risk Azaltma

bölümündeki talimatlara uyun.

Gizli tellere temastan kaynaklanan elektrik çarpması

- Ürünü yalnızca yalıtkan yüzeylerinden tutun.

■ Toz kaynaklı yaralanmalar

- Ürünün kullanımı nedeniyle oluşan toz, solunum yolu hasarına neden olabilir. İşlenen malzemeden çıkabilecek aşındırıcı parçacıklardan korunmaya uygun filtreli, doğru toz kontrol maskesi kullanın.

RISK AZALTMA

El aletlerinden gelen titreşimlerin bazı kişilerde Raynaud Sendromu denen bir duruma neden olabileceği bildirilmiştir. Karıncalanma, hissizlik ve parmakların sararması gibi genelde soğuğa maruz kaldıktan sonra görülen semptomlar oluşabilir. Kalıtsal faktörler, soğuğa ve neme maruz kalmak, diyet, sigara ve çalışma pratikleri de bu semptomların oluşmasına neden olabilecek etkenler olarak kabul edilmektedir. Titreşimin etkilerini azaltmak için operatör tarafından alınabilecek önlemler bulunmaktadır:

Soğuk havalarda vücudunuzu sıcak tutun. Ürünü çalıştırırken ellerinizi ve bileklerinizi sıcak tutmak için eldiven takın. Soğuk havanın Raynaud Sendromunun ana tetikleyicilerinden olduğu bildirilmiştir.
■ Her operasyon sürecinden sonra kan dolaşımını arttırmak için egzersiz yapın.
■ Sık sık işe ara verin. Günlük maruziyet miktarını sınırlandırın.

Bu rahatsızlığın semptomlarından herhangi birini görürseniz, aleti kullanmayı derhal bırakın ve bir doktora görünün.

UKARI

Bir aletin uzun süre kullanılması nedeniyle yaralanmalar olabilir veya mevcut yaraların durumu kötüleşebilir. Herhangi bir aleti uzun bir süre boyunca kullanırken düzenli olarak ara vermeyi ihmal etmeyin.

ÜRÜNÜNÜZÜ TANIYIN

Sayfa 81 Bkz.

1. Dişli seçici
2. Tork ayar halkası
3. Anahtarsız mandren
4. Dönüş yönü seçme düğmesi
5. Değişken hız tetiği
6. Tutamak, yalıtlılmış kavrama yüzeyi
7. Miknatisli tepsi
8. LED ışık
9. Uç saklama yeri
10. Tornavida uçları
11. Pil bağlantı noktası

BAKİM

!YARI

Parçaları monte ederken, ayar, temizlik, bakım çalışması yaparken veya ürün kullanılmadığı zaman ürünü asla güç kaynağına bağlamayın. Aleti güç kaynağından çıkartmak, ciddi yaralanmalara yol açabilecek kazara çalıştırmayı önler.

V!YARI

Bakım yaparken yalnızca orijinal yedek parçaları, aksesuarları ve parçaları kullanın. Diğer parçaları kullanmak tehlike yaratabilir ya da hasara neden olabilir.

■ Plastik parçaları temizlerken solventleri kullanmaktan kaçının. Plastiklerin çoğu ticari kullanımlı uçucu maddeler karşı hassastır. Lekeleri, tozu, vb. temizlemek için temiz bir bez kullanınız.

AYARI

Asla fren hidroliğinin, benzinin, petrol esaslı ürünlerin, yüzeye işleyen yağların vb. plastik parçalarla temas etmesine izin vermeyin. Bu kimyasal ürünler plastik parçaları zara verebilir; kırabilir ya da bozabilir.

AYARI

Güvenliği ve güvenilirliği arttırmak için tüm onarım çalışmaları yetkili bir servis merkezi tarafından gerçekleştirilmelidir.

YAĞLAMA

Üründeki tüm yataklar normal çalışma koşullarında ürünün hizmet ömrü boyunca yeterli miktarda yüksek kalite yağ ile yağlanır. Buna göre, fazladan yağlama yapılmasına gerek yoktur.

ÇEVRENİN KORUNMASI

Ham maddeleri çöp olarak atmak yerine geri dönüştürün. Çevreyi korumak için, alet, aksesuarlar ve ambalajlarlar tasnif edilmelidir.

SEMBOLLER

Güvenlik ikazı

V Volt

Doğru akım

min ^-1

Saniyede devir veya hareket sayıs

∅

Kovan kapasitesi

CE uygunluğu

Bota hiz

EurAsian Uyumluluk işareti

Makineyi çalıştırmadan talimatları dikkatlice okuyun.

Ukrayna uygunluk işareti

Atık elektrikli ürünler evsel atıklarla birlikte atılmamalıdır. Tesis bulunuyorsa lütfen geri dönüşüme verin. Geri dönüşümle ilgili tavsiye için Yerel Makamlarla veya bayi ile irtibat kurun.

DIKKAT

(Güvenlik uyarı simgesiz) maddi hasarla sonuçlanabilecek bir durum belirtir.

KİTAPÇIKTAKİ SEMBOLLER

Not

Parçalar ya da aksesuarlar ayrı olarak satılır.

Maksimum tork

Tork, Minimum

Hiz, minimum

Hiz, en

Aşağıdaki işaret sözcükleri ve anlamları, bu ürünle ilişkili risk seviyelerini açıklamaya yöneliktir:

TEHLIKE

Önlenmemesi durumunda ölüm veya ciddi yaralanma ile sonuçlanacak, tehdit edici tehlikeli bir durumu gösterir.

! UYARI

Önlenmemesi durumunda ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösterir.

⚠️ DİKKAT

Önlenmemesi durumunda önemsiz veya orta derece yaralanma ile sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösterir.

Bu bilgi sayfasında verilen titreşim emisyon seviyesi, EN62841 standardında belirtilen standartlaştırılmış bir teste uygun olarak ölçülmüş ve bir aleti diğeryle karşılaştırmak için kullanılabilir. Ön muraz kalma tespiti için kullanılabilir. Beyan edilen titreşim emisyon seviyesi aletin asıl uygulamalarını temsil etmektedir. Ancak alet, farklı aksesuarlarla veya yetersiz bakımlı olarak farklı uygulamalar için kullanılırsa titreşim emisyonu değişebilir. Bu durum toplam çalışma süresi boyunca maruz kalma seviyesini önemli ölçüde artırır.

Titreşime maruz kalma seviyesinin değerlendirilmesi aynı zamanda alet kapalı ve ardından çalışır ancak gerçek anlamda iş yapmadığı zamanlar da göz önünde bulundurulmalıdır. Bu durum toplam çalışma süresi boyunca maruz kalma seviyesini önemli ölçüde azaltır. Operatörü titreşimin etkilerinden korumak için ilave güvenlik önlemleri belirleyin, örneğin: aletin ve aksesuarlarının bakımını yapmak, operatörün ellerini sıcak tutmak, çalışma modellerini organize etmek.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Alımdan kaynaklanan yasal haklara ek olarak, ürün aşağıda belirtilen garanti kapsamındadır.

1. Tüketiciler için 24 ay olan garanti süresi, ürünün satın alındığı tarihte başlar. Bu tarihin bir fatura ya da alım kanıtıyla belgelenmesi gerekir. Ürün sadece tüketim ve özel kullanım için geliştirilmiş ve adanmıştır. Bu nedenle, profesyonel ya da ticari kullanım halinde garanti kapsamı sağlanmaz.

2. Elektrikli el aletlerinin bir bölümü (AC/DC) için www.ryobitools.eu sayfasındaki kayıt işlemini kullanarak garantinin belirtilen sürenin ötesine uzatma imkanı mevcuttur. Aletlerin garanti süresinin uzatılmasına uygun olup olmadığı mağazalarda ve / veya ambalajda açıkça belirtilmiş olun ürün dokümantasyonunda gösterilir. Son kullanıcıının yeni aldığı aletleri satın alma tarihini izleyen 30 gün içinde kaydettirmesi gerekir. Son kullanıcı ikamet ettiği ülkede, bu seçeneğin geçerli olduğu çevrimiçi kayıt formunda belirtilmişse, uzatılmış garanti süresi için kayıt yaptırabilir. Dahası, son kullanıcıların çevrimiçi giriş için gerekli verilerin kaydedilmesine izin vermeli ve hüküm ve koşulları kabul etmelidir. E-posta ile gönderilen kayıt teyit makbuzu ve alım tarihini gösteren orijinal fatura uzatılmış garantinin kanıtı olarak değerlendirilir.

3. Garanti, ürünün alım tarihindeki işçilik ve malzeme kusurları nedeniyle garanti süresi içinde oluşacak bütün anzalarını kapsar. Bu garanti onarım ve değiştirmeyle sınırlı olup, tesadüfi ya da dolaylı hasarlar da dahil, ancak bunlarla kısıtlı olmayan başka hiçbir taahhüdü kapsamaz. Garanti, ürünün kötü, kullanıcı kılavuzuna aykırı kullanılmış ya da yanlış bağlanmış olması halinde geçerli değildir. Bu garanti aşağıdakileri kapsamaz:

– üründe, yanlış bakımdan kaynaklanan herhangi bir hasar – değiştirilmiş ya da modifiye edilmiş herhangi bir ürün
– orijinal tanıtım işaretleri (ticari marka, seri numarası) silinmiş, değiştirilmiş ya da kaldırılmış herhangi bir ürün
- kullanma kılavuzuna uymamaktan kaynaklanmış herhangi bir hasar - herhangi bir AT dışı ürün
- kalifiye olmamış personel tarafından ya da önceden Techtronic Industries onayı alınmadan onarılmış herhangi bir ürün.
- uygunsuz güç kaynağına (amper, voltaj, frekans) bağlanmış herhangi bir ürün
– harici etkenlerden (kimyasal, fiziksel, darbe) veya yabancı cisimlerden kaynaklanan her türlü hasar
– normal aşınır ve yıpranır aksam
– uygunsuz kullanım, aletin aşırı yüklenmesi
– onaysız aksesuar veya parça kullanımı

- Aletle birlikte sağlanmış ya da ayrıca alınmış elektrikli alet aksesuarları. Tornavida uçları, matkap uçları, aşındırıcı diskler, zımpara kağıdı ve biçakları, yanal kılavuz gibi aksamı içeren, ancak bunlarla sınırılı olmayan eklentiler

- Servis ve Bakım killeriyle, kömür fırçalar, yataklar, kovarâDS matkap ucu bağlantısı ya da yuvaları, güç kablosu, yedek tutamak, nakliye ve taşıma kutusu, kumlama plakası, toz torbasi, toz egzoz borusu, keçe rondelalar, Darbeli Tornavida Pim ve yayları vb. gibi parçaları kapsayan, ancak bunlarla sınırlı olmayan, aşınma ve yıpranmaya tabi bileşenler (aksam ve aksesuarlar).

1. Ürünün servis için her ülkede aşağıdaki servis istasyonları adres listesinde yer alan yetkili bir RYOBI servis istasyonuna gönderilmesi ya götürülmesi gereklidir. Bazı ülkelerde, yerel RYOBI distribütörünüz ürünü RYOBI servis teşkilatına göndermeyi üstlenir. Bir ürün bir RYOBI servis istasyonuna gönderilirken, ürünün güvenli bir biçimde ambalajlanması, benzin gibi tehlikeli maddeler içermemesi, gönderenin adresini taşıması ve arızanın kısa bir açıklamasını içermesi gerekir.
2. Bu garanti kapsamında yapılacak onarım / değişiklik ücretsizdir. Garanti süresinin uzatılması ya da yeniden başlatılması anlamına gelmez. 4 Değiştirilmiş parçalar veya aletler bize ait olur. Bazı ülkelerde teslima ücretleri veya posta giderlerinin gönderici tarafından ödenmesi gerekir. Alımdan kaynaklanan yasal haklarınız etkilenmez
3. Bu Garanti Avrupa Topluluğu, İsviçre, İzlanda, Norveç. Liechtenstein, Türkiye ve Rusya'da geçerlidir. Bu alanların dışında, başka bir garantinin geçerli olup olmadığını belirlemek için lütfen yetkili RYOBI distribütörünüzle irtibata geçin.

YETKİLİ SERVİS MERKEZİ

En yakın yetkili servis merkezini öğrenmek için http://uk.ryobitools.eu/header/service-and-support/service-agents sitesine girin.

Böylelikle beyan ederiz ki; ürün

Matkap

Marka: RYOBI

Model numarası: R18DD4

Seri numarası aralığı: 47517401000001 - 475174001999999

aşağıdaki Avrupa Direktifleri ve uyumlaştırılmış standartlara uygundur

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

RoHS belgeleri EN IEC 63000:2018 uyarınca derlenmiştır

CE

Todd Chipner

Kıdemli Direktör, CPT Kalitesi ve Asya Düzenleme ve Güvenlik
