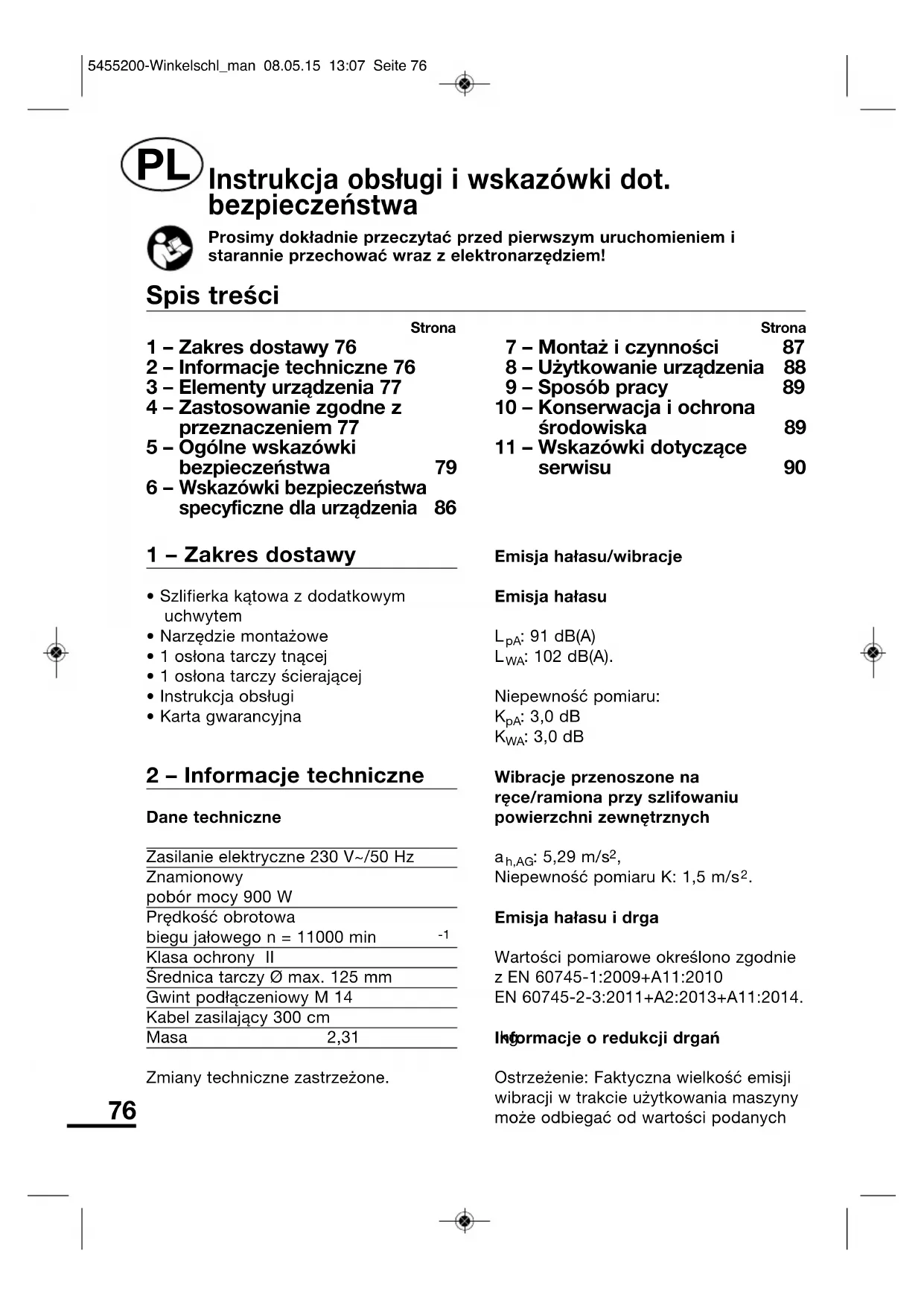

INSTRUKCJA OBSŁUGI MWS900125 Meister Craft

Instrukcja obsługi i wskazówki dot. bezpieczeństwa

Prosimy dokładnie przeczytać przed pierwszym uruchomieniem i starannie przechować wraz z elektronarzędziem!

Spis treści

	Strona		Strona
1 – Zakres dostawy 76		7 – Montaż i czynności	87
2 – Informacje techniczne 76		8 – Użytkowanie urządzenia	88
3 – Elementy urządzenia 77		9 – Sposób pracy	89
4 – Zastosowanie zgodne z przeznaczeniem 77		10 – Konserwacja i ochrona środowiska	89
5 – Ogólne wskazówki bezpieczeństwa	79	11 – Wskazówki dotyczące serwisu	90
6 – Wskazówki bezpieczeństwa specyficzne dla urządzenia	86

1 - Zakres dostawy

• Szlifierka kątowa z dodatkowym uchwytem
• Narzędzie montażowe
• 1 osłona tarczy tnącej
  • 1 osłona tarczy ścierającej
• Instrukcja obsługi
• Karta gwarancyjna

Emisja hałasu/wibracje

Emisja hałasu

L_pA : 91 dB(A) L_WA : 102 dB(A).

Niepewność pomiaru: K_pA : 3,0 dB K_WA : 3,0 dB

2 - Informacje techniczne

Dane techniczne

Zasilanie elektryczne 230 V~/50 Hz
Znamionowypobór mocy 900 W
Prędkość obrotowabiegu jałowego n = 11000 min	-1
Klasa ochrony II
Średnica tarczy ∅ max. 125 mm
Gwint podłączeniowy M 14
Kabel zasilający 300 cm
Masa	2,31

Zmiany techniczne zastrzeżone.

Wibracje przenoszone na ręce/ramiona przy szlifowaniu powierzchni zewnętrznych

a_h,AG : 5,29 m/s ^2 , Niepewność pomiaru K: 1,5 m/s ^2 .

Emisja hałasu i drga

Wartości pomiarowe określono zgodnie z EN 60745-1:2009+A11:2010 EN 60745-2-3:2011+A2:2013+A11:2014.

Informacje o redukcji drgań

Ostrzeżenie: Faktyczna wielkość emisji wibracji w trakcie użytkowania maszyny może odbiegać od wartości podanych

w instrukcji eksploatacji lub podanych przez producenta. Może to być spowodowane przez wiele czynników, które należy uwzględnić przed pracą lub w jej trakcie:

• Czy urządzenie jest właściwie używane?
• Czy obrabiany materiał jest właściwy?
• Czy stan użytkowy urządzenia jest właściwy?
• Czy zamontowano uchwyty standardowe, czy opcjonalne uchwyty odporne na wibracje, czy przylegają one ściśle do korpusu maszyny?

Jeżeli podczas pracy z maszyną użytkownik poczuje się dziwnie lub zauważy przebarwienia na rękach, należy natychmiast przerwać pracę. Należy przewidzieć dostatecznie długie przerwy w pracy. W przypadku nie zachowania dostatecznych przerw, może wystąpić zespół wibracyjny rąk i ramion HAVS.

Należy przeprowadzić analizę stopnia obciążenia w zależności od pracy lub zastosowania maszyny i korzystać z odpowiednich przerw w pracy. W ten sposób podczas całego czasu pracy można znacznie zmniejszyć stopień obciążenia. Sprowadzić do minimum ryzyko, którego przyczyną są wibracje. Pielęgnować właściwie maszynę, stosując się do wskazówek i zaleceń podanych w instrukcji eksploatacji.

Przy częstszej pracy z maszyną można skontaktować się z fachowym punktem handlowym i ewentualnie nabyć specjalny osprzęt antywibracyjny (uchwyty).

Unikać stosowania maszyny w temperaturze t = 10 °C lub niższej. Przygotować plan pracy w celu ograniczenia obciążenia wibracjami.

Informacje o redukcji hałasu

Podczas pracy z urządzeniem nie można uniknąć określonego obciążenia hałasem. Prace związane z intensywnym hałasem należy przełożyć na czas, gdy ich wykonywanie jest dozwolone.

Przestrzegać godzin, w których obowiązuje cisza, i ograniczyć czas pracy do niezbędnego minimum. Dla ochrony własnej i osób znajdujących się w pobliżu należy stosować odpowiednie ochraniacze słuchu.

3 - Elementy urządzenia

1 Włącznik/wyłącznik
2 U c h w y t
3 Ośłona tarczy tnącej
4 Wrzeciono z gwintem przyłączeniowym
5 Śruba
6 Przycisk blokady wrzeciona
7 Tarcza mocująca
8 Nakrętka mocująca
9 Zgrubienie pierścieniowe (rys. 2)
10 Dodatkowy uchwyt
11 Klucz do kołnierza
12 Ośłona tarczy ścierającej

4 – Zastosowanie zgodne z przeznaczeniem

Zastosowanie zgodne z przeznaczeniem

Szlifierka kątowa jest to przeznaczone do pracy ręcznej elektronarzędzie z szybko wirującą tarczą szlifierską, napędzaną przez przekładnię kątową.

Stosowana jako szlifierka z odpowiednią tarczą szlifierską i osłoną umożliwia usuwanie zadziorów z odlewów oraz

obróbkę wykańczającą różnych gatunków stali, brązów i aluminium.

W połączeniu z odpowiednią ściernicą do przecinania może być stosowana jako przecinarka do cięcia stali, betonu i kamieni.

W trakcie eksploatacji urządzenia jego użytkownik musi zgodnie z instrukcją obsługi zadbać o dostateczne wyposażenie ochronne i przestrzeganie umieszczonych na maszynie ostrzegawczych piktogramów. Przed każdym użyciem i w trakcie użytkowania urządzenie oraz tarcze należy sprawdzić pod kątem elektrycznych i mechanicznych uszkodzeń.

W przypadku stwierdzenia uszkodzenia urządzenia należy natychmiast przerwać pracę i skontaktować się z warsztatem specjalistycznym.

Urządzenie jest przeznaczone tylko do pracy ręcznej, a nie do stacjonarnego użytku w gospodarstwie domowym. Urządzenie to nie jest przeznaczone do cięcia na mokro.

⚠️ UWAGA! Użytkowanie niezgodne z przeznaczeniem, modyfikacje w obrębie urządzenia i używanie części, które nie zostały sprawdzone i dopuszczone przez producenta, mogą spowodować nieprzewidziane szkody.

Użytkowanie niezgodne z przeznaczeniem

Wszystkie przypadki użycia urządzenia, jakich nie wymieniono w rozdziale „Użytkowanie zgodne z przeznaczeniem”, uważa się za użycie niezgodne z przeznaczeniem.

Urządzenia nie wolno używać:

• do obróbki materiałów, których nie wymieniono w rozdziale o użytkowaniu zgodnym z przeznaczeniem,
• do cięcia tarczą pilarską,
• w charakterze urządzenia stacjonarnego,
• do napędzania innych urządzeń

Istnieje niebezpieczeństwo odniesienia obrażeń.

Za wszelkie wynikające stąd szkody rzeczowe i osobowe, których przyczyną jest niewłaściwe użycie, odpowiedzialność cywilną ponosi użytkownik urządzenia.

W przypadku stosowania w maszynie części innych lub nieoryginalnych użytkownik traci prawo do roszczeń gwarancyjnych wobec producenta.

Ryzyko szczątkowe

Nawet, jeżeli urządzenie jest użytkowane zgodnie z jego przeznaczeniem, to pozostaje pewne ryzyko resztkowe, którego nie można wykluczyć. Ze względu na konstrukcję urządzenia powstać mogą następujące potencjalne zagrożenia:

• kontakt z nieosłoniętymi tarczami szlifierskimi
• dotknięcie jeszcze wirującej tarczy szlifierskiej
• odrzucenie części tarczy szlifierskiej lub innych części
• uszkodzenie słuchu, jeżeli nie korzysta się z wymaganych ochraniaczy słuchu
• wdychanie pytów
• porażenie prądem elektrycznym w przypadku dotknięcia nieizolowanych części elektrycznych.

W przypadku nieprzestrzegania zawartych w instrukcji eksploatacji zaleceń, możliwe jest wystąpienie z powodu niewłaściwego użytkowania innych rodzajów ryzyka resztkowego.

5 – Ogólne wskazówki bezpieczeństwa dotyczące obchodzenia się z elektronarzędziami

I. Ogólne wskazówki bezpieczeństwa

OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje.

Nieprzestrzeganie wskazówek bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała.

Wszystkie wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość.

Używane we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie” dotyczy elektrycznych narzędzi zasilanych z sieci elektrycznej (z kablem sieciowym) lub akumulatorów (bez kabla sieciowego).

1 Bezpieczeństwo w miejscu pracy

a Należy utrzymywać czystość na stanowisku pracy i zapewnić jego odpowiednie oświetlenie.

Nieporządek i brak właściwego oświetlenia miejsca pracy grozi wypadkiem.

b Nie wolno używać elektronarzędzi w środowisku zagrożonym wybuchem, w którym znajdują się ciecze, gazy lub pyły

o właściwościach palnych. Elektronarzędzia wytwarzają iskry, które mogą zapalić pyły lub opary.

c Podczas pracy z elektronarzędziem należy upewnić się, że dzieci i inne osoby postronne zachowują odpowiednią odległość. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem.

2 Bezpieczeństwo elektryczne

a Wtyczka elektronarzędzia powinna pasować do gniazda wtykowego. Zabrania się wprowadzania jakichkolwiek modyfikacji w konstrukcji wtyczki. W przypadku elektronarzędzia z uziemieniem ochronnym nie wolno stosować adapterów do wtyczek. Oryginalne wtyczki i dopasowane gniazda wtykowe zmniejszają ryzyko porażenia prądem elektrycznym.

b Nie wolno dotykać uziemionych powierzchni, np. rur, urządzeń grzewczych, pieców i chłodziarek. Ryzyko porażenia prądem zwiększa się, jeśli ciało człowieka jest uziemione.

c Urządzenie należy chronić przed deszczem i wilgocią. Wniknięcie wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem.

d Nie wolno używać kabla w sposób niezgodny z przeznaczeniem, tzn. do przenoszenia lub zawieszania urządzenia. Nie należy wyciągać wtyczki z gniazda przez pociąganie za kabel. Kabel należy chronić przed wysoką temperaturą, olejem, ostrymi krawędziami i ruchomymi elementami urządzenia. Uszkodzenie lub splątanie kabla zwiększa ryzyko porażenia prądem elektrycznym.

e Podczas użytkowania elektronarzędzia na świeżym powietrzu należy korzystać wyłącznie z przedłużaczy dopuszczonych do stosowania na zewnątrz. Stosowanie przedłużaczy przeznaczonych do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.

f Jeśli nie da się uniknąć eksploatacji elektronarzędzia w wilgotnym środowisku, należy zastosować wyłącznik różnicowoprądowy. Wyłączniki różnicowoprądowe zmniejszają ryzyko porażenia prądem elektrycznym.

3 Bezpieczeństwo ludzi

a Podczas pracy z elektronarzędziem należy zachować szczególnie ostrożność i postępować w przemyślany i rozważny sposób. Nie wolno używać elektronarzędzi pod wpływem środków odurzających, alkoholu lub leków ani pod wpływem zmeczenia. Chwilowa nieuwaga podczas pracy z elektronarzędziem może przyczynić się do poważnych obrażeń.

b Zawsze należy stosować środki ochrony indywidualnej i nosić okulary ochronne. Korzystanie ze środków ochrony indywidualnej, np. maski przeciwpyłowej, antypoślizgowego obuwia ochronnego kasku ochronnego lub środków ochrony słuchu, pozwala, w zależności od rodzaju oraz sposobu zastosowania elektronarzędzia, ograniczyć ryzyko odniesienia obrażeń.

c Należy unikać niezamierzonego uruchomienia urządzenia. Przed podłączeniem elektronarzędzia do zasilania sieciowego i/lub akumulatora oraz przed jego

podniesieniem bądź przeniesieniem należy się upewnić, że jest ono wyłączone. Jeżeli w trakcie przenoszenia urządzenia palec użytkownika znajdzie się na włączniku lub włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku.

d Przed włączeniem urządzenia należy usunąć narzędzia użyte do regulacji lub klucze do śrub. Narzędzia lub klucze znajdujące się w wirującym elemencie urządzenia mogą spowodować obrażenia.

e Należy unikać pracy w nienaturalnej pozycji. Należy przyjąć stabilną postawę i przez cały czas utrzymywać równowagę. Pozwala to na lepsze zapanowanie nad elektronarzędziem w przypadku nieoczekiwanych sytuacji.

f Należy nosić odpowiednią odzież. Nie wolno zakładać luźnej odzieży ani biżuterii. Nie wolno zbliżać włosów, odzieży ani rękawic do ruchomych elementów urządzenia. Luźne ubranie, biżuteria i długie włosy mogą zostać wciągnięte przez poruszające się podzespoły.

g W przypadku możliwości montażu urządzeń do odsysania i wychwytwania pyłów należy upewnić się, że są one podłączone i funkcjonują prawidłowo. Zastosowanie urządzenia do odsysania pozwala ograniczyć zagrożenia powodowane przez pył.

4 Eksploatacja i obchodzenie się z elektronarzędziem

a Nie należy przeciązać urządzenia. Należy używać elektronarzędzia wyłącznie do prac, do których jest

przeznaczone. Dobór właściwego elektronarzędzia zapewnia wydajniejszą i bezpieczniejszą pracę w podanym zakresie mocy.

b Nie wolno korzystać z elektronarzędzi, których włączniki są uszkodzone. Elektronarzędzie, którego nie można włączyć/wyłączyć, jest niebezpieczne i należy je oddać do naprawy.

c Przed zmianą ustawień, wymianą osprzętu lub odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazda i/lub wyjąć akumulator. Ta czynność zapobiegawcza zapobiega przypadkowemu uruchomieniu urządzenia.

d Chwilowo nieużywane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie wolno zezwalać na używanie urządzenia osobom, które go nie znają lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia używane przez niedoświadczone osoby mogą stanowić zagrożenie.

e Należy dbać o urządzenie. Należy sprawdzać, czy części ruchome działają prawidłowo i nie zakleszczają się oraz czy nie są pęknięte lub uszkodzone w stopniu zakłócającym działanie elektronarzędzia. Przed przystąpieniem do użytkowania urządzenia należy oddać uszkodzone części do naprawy. Niewłaściwa konserwacja elektronarzędzia jest częstą przyczyną wypadków.

f Narzędzia skrawające powinny być ostre i czyste. Prawidłowo konserwowane narzędzia tnące o ostrych krawędziach rzadziej się zacinają i dają się łatwiej prowadzić.

g Elektronarzędzie, osprzęt, narzędzia obróbkowe itp. należy użytkować zgodnie z niniejszą instrukcją obsługi. Należy przy tym uwzględnić warunki pracy i rodzaj wykonywanej czynności. Używanie elektronarzędzia do celów niezgodnych z ich przeznaczeniem może spowodować zagrożenie.

5 Serwis

a Naprawę urządzenia powierzać wyłącznie wykwalifikowanym specjalistom, używającym tylko oryginalnych części zamiennych. Stanowi to gwarancję zachowania bezpieczeństwa urządzenia.

II. Wskazówki bezpieczeństwa dla wszystkich zastosowań

Ogólne wskazówki ostrzegawcze dotyczące szlifowania:

a Niniejsze elektronarzędzie jest przeznaczone do stosowania w charakterze szlifierki albo przecinarki. Przestrzegać wszystkich wskazówek ostrzegawczych, instrukcji, ilustracji i danych, otrzymywanych wraz z urządzeniem. Nieprzestrzeganie przedstawionych poniżej instrukcji może spowodować porażenie prądem elektrycznym, wybuch pożaru lub poważne obrażenia.

b Niniejsze elektronarzędzie nie nadaje się do szlifowania papierem ściernym, do pracy ze szczotkami drucianymi ani do polerowania. Stosowanie elektronarzędzia do prac, do których nie jest przeznaczone, może być przyczyną zagrożeń i obrażeń.

c Nie stosować osprzętu ani wyposażenia, którego producent

nie przewidział i nie dopuścił do pracy z przedstawionym tu elektronarzędziem. Możliwość zamocowania wyposażenia do elektronarzędzia nie stanowi gwarancji bezpiecznej pracy.

d Dozwolona prędkość obrotowa zastosowanego narzędzia wymiennego musi być co najmniej równa maksymalnej prędkości obrotowej podanej na elektronarzędziu. Osprzęt obracający się z prędkością większą od dopuszczalnej może pęknąć, a jego części mogą odprysnąć.

e Średnica zewnętrzna i grubość narzędzia wymiennego muszą być zgodne z wymiarami podanymi dla elektro narzędzia. Nieprawidłowo dobranych narzędzi roboczych nie można prawidłowo osłonić ani kontrolować.

f Tarcze szlifierskie, kołnierze, tarcze dociskowe i pozostały osprzęt muszą dokładnie pasować do wrzeciona elektronarzędzia. Niedokładnie dopasowane do wrzeciona elektro narzędzia wyposażenie sprawia, że urządzenie obraca się nieregularnie i powoduje silne wibracje, co może doprowadzić do utraty kontroli nad narzędziem.

g Nie wolno pracować z niesprawnymi narzędziami wymiennymi. Przed każdym użyciem należy sprawdzić narzędzia wymienne. Kontrola powinna obejmować ewentualne odpryski i rysy na tarczy szlifierskiej, rysy na tarczy dociskowej, nadmierne wytarcie lub silne zużycie; druciane szczotki należy sprawdzić pod kątem lużnych lub połamanych drutów. Jeżeli elektronarzędzie lub stosowane

z nim narzędzie wymienne upadnie, to trzeba sprawdzić, czy nie uległo uszkodzeniu i w razie potrzeby wymienić je na nieuszkodzone. Po skontrolowaniu i założeniu narzędzia wymiennego, chronić siebie i inne znajdujące się w pobliżu osoby przed działaniem wirującego narzędzia wymiennego. Urządzenie włączyć i utrzymywać przez jedną minutę na maksymalnych obrotach. W trakcie tego testu uszkodzone narzędzia wymienne najczęściej pękają.

h Stosować środki ochrony indywidualnej. W zależności od zastosowania używać pełną ochronę twarzy, ochronę oczu lub okulary ochronne. Jeżeli jest to wskazane, to należy założyć maskę przeciwpyłową, ochraniacze słuchu, rękawi ce ochronne lub specjalny fartuch, chroniący przed drobinami ścierniwa i szlifowanego materiału. Oczy należy chronić przed wyrzucanymi podczas pracy drobinami i odłamkami. Maska przeciwpyłowa albo oddechowa musi filtrować powstający podczas pracy pył. Długotrwałe narażenie na duży hałas może spowodować utratę słuchu.

i Zwracać uwagę, aby inne osoby zachowywały bezpieczny odstęp od obszaru roboczego. Każda osoba przebywająca na obszarze roboczym powinna stosować środki ochrony indywidualnej. Oderwane fragmenty obrabianego detalu lub pęknięte narzędzia robocze mogą być wyrzucane do otoczenia i spowodować obrażenia także poza bezpośrednim obszarem wykonywania prac.

j Podczas wykonywania prac, w trakcie których narzędzie

wymienne może natrafić na ukryte przewody elektryczne lub na własny kabel sieciowy, należy trzymać elektronarzędzie tylko za izolowane powierzchnie chwytne. Kontakt z przewodem elektrycznym znajdującym się pod napięciem może wywołać powstanie napięcia w innych metalowych częściach narzędzia, a w konsekwencji spowodować porażenie prądem.

k Kabel sieciowy trzymać z dala od wirujących narzędzi wymiennych. Jeżeli osoba pracująca utraci kontrolę nad urządzeniem, może dojść do przecięcia lub uchwycenia kabla sieciowego lub do kontaktu wirującego narzędzia wymiennego z ręką lub ramieniem.

I Nigdy nie odkładać elektronarzędzia przed całkowitym zatrzymaniem się narzędzia wymiennego. Obracające się narzędzie wymienne może dotknąć powierzchni, na którą jest odkładane, przez co można utracić nad nim kontrolę.

m Elektronarzędzie nie może być uruchomione podczas przenoszenia. Przez przypad kowy kontakt obracające się narzędzie wymienne może uchwycić fragment odzieży i spowodować poważne obrażenia ciała.

n Regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Wentylator silnika wciąga do obudowy pyły, a nagromadzony w dużej ilości metalowy pył może spowodować zagrożenie elektryczne.

o Nie używać elektronarzędzia w pobliżu materiałów palnych. Iskry mogą spowodować zapłon tych materiałów.

p Nie używać narzędzi wymiennych wymagających stosowania ciekłych chłodziw. Stosowanie wody lub innych ciekłych chłodziw może spowodować porażenie prądem elektrycznym.

III. Dalsze wskazówki bezpieczeństwa dla wszystkich zastosowań

Odbicie i wskazówki ostrzegawcze

Odrzut jest gwałtowną reakcją, spowodowaną zahaczeniem lub zablokowaniem narzędzia roboczego, takiego jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp. Zahaczenie lub zablokowanie powoduje nagłe zatrzymanie się wirującego narzędzia roboczego. W jego efekcie elektronarzędzie doznaje niekontrolowanego przyspieszenia w miejscu zablokowania w kierunku przeciwnym do kierunku obrotów założonego narzędzia wymiennego.

Jeżeli na przykład tarcza szlifierska zakleszczy się lub zablokuje w obrabianym detalu, krawędź zagłębionej w materiale detalu tarczy zostaje zablokowana, co może spowodować jej wyrwanie lub odbicie. Tarcza szlifierska porusza się wówczas w kierunku do lub od osoby pracującej, w zależności od kierunku obrotów w miejscu zablokowania. Tarcze szlifierskie mogą przy tym pękać.

Odbicie jest konsekwencją złego lub błędnego użytkowania elektronarzędzia. Można temu zapobiec stosując odpowiednie, opisane poniżej środki ostrożności.

a Elektronarzędzie trzymać mocno i pewnie, ciało i ramiona ustawić w takiej pozycji, aby móc skompensować siły powstające

podczas ewentualnego odbicia urządzenia. Jeżeli istnieje, zawsze korzystać z dodatkowego uchwytu dla zachowania maksymalnej kontroli nad siłami odbicia lub momentem reakcji w chwili rozruchu. Osoba obsługująca urządzenie może, stosując odpowiednie środki ostrożności, opanować siły odbicia i reakcji.

b Nigdy nie zbliżać rąk do wirujących narzędzi wymiennych. W wyniku odbicia wymienne narzędzie może trafić w rękę osoby pracującej.

c Unikać obszaru, do którego skieruje się elektronarzędzie w przypadku odbicia. Odbicie powoduje ruch elektronarzędzia w kierunku przeciwnym do kierunku ruchu tarczy szlifierskiej w miejscu zablokowania.

d Szczególną ostrożność należy zachować podczas obróbki narożników, ostrych krawędzi itp. Nie dopuszczać do tego, aby wymienne narzędzie odbijato się od obrabianego detalu lub zakleszczyło się w nim. Wirujące narzędzie wymienne podczas obróbki narożników, ostrych krawędzi lub przy odbijaniu się ma tendencję do zakleszczania się. To z kolei powoduje utratę kontroli nad elektronarzędziem lub jego odbicie.

e Nigdy nie stosować brzeszczotów łańcuchowych ani zębatych. Takie wymienne narzędzia często powodują odbicia lub utratę kontroli nad elektronarzędziem.

Szczególne wskazówki bezpieczeństwa dotyczące szlifowania i przecinania ściernicą:

a Stosować tylko ściernice dozwolone dla posiadanego elektronarzędzia

i przewidziane do tych tarcz osłony. Ściernice, które nie są przewidziane dla danego elektronarzędzia, mogą być niedostatecznie osłonięte i nie gwarantują należytego bezpieczeństwa.

b Oślona musi być pewnie założona na elektronarzędziu i ustawiona w sposób zapewniający maksimum bezpieczeństwa – jak najmniejsza nieosłonięta część tarczy szlifierskiej powinna być skierowana w stronę operatora. Zadaniem osłony jest ochrona osoby obsługującej urządzenie przed odłamkami, przypadkowym kontaktem z tarczą szlifierską oraz iskrami, które mogą spowodować zapłon odzieży.

c Ściernice wolno stosować tylko zgodnie z ich przeznaczeniem. Przykładowo: Nigdy nie szlifować powierzchnią boczną tarczy tnącej. Tarcze tnące służą do usuwania materiału krawędzią tarczy. Tarcza obciążana siłami bocznymi może pęknąć.

d Do wybranej tarczy szlifierskiej zawsze stosować nieuszkodzony kołnierz mocujący o właściwej wielkości i właściwym kształcie. Prawidłowo dobrany kołnierz podpiera tarczę szlifierską i zmniejsza w ten sposób zagrożenie jej pęknięciem. Kołnierze do tarcz tnących mogą różnić się od kołnierzy do innych tarcz szlifierskich.

e Nie stosować zużytych tarcz szlifierskich przeznaczonych dla większych elektronarzędzi. Tarcze szlifierskie do większych elektronarzędzi nie są przystosowane do wyższych prędkości obrotowych, z którymi pracują mniejsze elektronarzędzia, i mogą pękać.

f Odsadzone tarcze szlifierskie należy montować w taki sposób, aby powierzchnia szlifująca nie wystawała ponad poziom krawędzi osłony. Nieprawidłowo zamontowana tarcza szlifierska, która wystaje ponad poziom krawędzi osłony, może być niedostatecznie osłonięta.

Dodatkowe wskazówki bezpieczeństwa do przecinania ściernicą:

a Unikać blokowania tarczy tnącej i zbyt dużego docisku. Nie wykonywać nadmiernie głębokich cięć. Przeciążenie tarczy tnącej powoduje jej nadmierne obciążenie i zwiększa podatność na zakleszczenie i zablokowanie, a tym samym zwiększa zagrożenie odbicia lub pęknięcia tarczy.

b Unikać obszarów przed lub za wirującą tarczą tnącą. Jeżeli użytkownik przemieszcza tarczę tnącą w obrabianym detalu od siebie, to w przypadku odbicia elektronarzędzie z wirującą tarczą odskoczy bezpośrednio w jego kierunku.

c Jeżeli tarcza tnąca zakleszczy się lub praca zostanie przerwana, to urządzenie należy wyłączyć i trzymać spokojnie, aż tarcza się zatrzyma. Nigdy nie wyciągać jeszcze wirującej tarczy tnącej z nacięcia, gdyż może to spowodować odbicie. Znaleźć i usunąć przyczynę zakleszczenia.

d Nigdy nie włączać elektronarzędzia ponownie, dopóki znajduje się w obrabianym detalu. Tarczę tnącą rozpędzić do maksymalnej prędkości obrotowej i dopiero teraz kontynuować cięcie. W innym przypadku tarcza może się zablokować, wyskoczyć z obrabianego detalu lub odbić.

e Aby zmniejszyć ryzyko odbicia przez zakleszczoną tarczę tnącą, obrabiane płyty lub większe detale należy podpierać. Duże detale mogą się uginać pod własnym ciężarem. Obrabiany detal należy podeprzeć z obu stron, zarówno w pobliżu miejsca cięcia jak i przy krawędzi.

f Zachować szczególną ostrożność podczas wykonywania wcięć w ścianach lub w innych niewidocznych obszarach. Zagłębiająca się w ścianę tarcza może natrafić na przewody gazowe wodne lub elektryczne, lub na inne obiekty, i spowodować odbicie.

⚠️ UWAGA! U góry urządzenia znajduje się przycisk ryglowania wrzeciona. Nigdy nie wciskać tego przy cisku, gdy tarcza wiruje!

UWAGA! Nie używać niewzmocnionych tarcz szlifierskich prostych, tarcz szlifierskich wzmocnionych ani tarcz szlifierskich garnkowych.

Tarcze szlifierskie: obchodzenie się z nimi, transport i składowanie:

Tarcze szlifierskie są kruche, łatwo pękają, są wrażliwe na uderzenia. Dlatego też konieczne są szczególne działania:

a Tarcz nie upuszczać, nie obciążać udarowo.
b Nie używać tarcz, które upadły lub są uszkodzone.
c Unikać wibracji i wstrząsów podczas pracy.
d Unikać uszkodzenia otworu używanego do mocowania.

e Unikać obciążania powierzchni szlifującej.
f Tarcze szlifierskie magazynować w pozycji leżącej lub stojącej, w miejscu suchym i w stałej średniej temperaturze, chronić przed mrozem.
g Tarcze szlifierskie przechowywać w oryginalnym opakowaniu lub w specjalnych pojemnikach, czy regałach.

6 – Wskazówki bezpieczeństwa związane z urządzeniem

• W stosunku do urządzeń elektrycznych z kablem zasilającym podłączonym w sposób X, w których do wymiany potrzebny jest specjalnie przygotowany kabel zasilający, obowiązuje zasada: w przypadku uszkodzenia przewodu zasilającego elektronarzędzie należy go wymienić na przewód specjalnie przygotowany, dostępny w serwisie.
• Przed rozpoczęciem wymiany wyposażenia lub prac konserwacyjnych wyciągnąć wtyczkę sieciową i poczekać, aż silnik i wrzeciono zatrzymają się.
• Blokadę wrzeciona wcisnąć tylko wtedy, gdy silnik i wrzeciono są w bezruchu.
• Montowana tarcza tnąca nie może mieć większej średnicy od dozwolonej.
• Podczas montażu wyposażenia przestrzegać kierunku obrotu maszyny i wyposażenia.

• Dopuszczalna prędkość obrotowa wyposażenia nie może być niższa od prędkości obrotowej biegu jałowego maszyny.

• Zakładać ochronę rąk, oczu, słuchu i ewentualnie twarzy.

• Maszynę włączyć bezpośrednio przed kontaktem z przedmiotem obrabianym.
• Nigdy nie odkładać pracującej maszyny.
• Przedmioty obrabiane zabezpieczyć ściskami itp.
• Nigdy nie używać tarcz tnących do ścierania.
• Z tarczami szlifierskimi należy obchodzić się starannie i przechowywać je zgodnie z zaleceniami producenta.
• Przed stosowaniem należy tarczę skontrolować, nie używać produktów nadłamanych, pękniętych lub posiadających inne uszkodzenia.
• Upewnić się, że narzędzie do szlifowania zamocowane zostało zgodnie z zaleceniami producenta.
• Zadbać o stosowanie przekładek, jeśli zostały one dostarczone z materiałami ściernymi i są wymagane przez producenta.
• Przed użyciem należy zapewnić, aby materiał ścierny został właściwie umieszczony i zamocowany, a następnie włączyć urządzenie na biegu jałowym przez ok. 1 minutę w bezpiecznej pozycji. Natychmiast zatrzymać urządzenie jeśli wystąpią znaczne drgania lub jeśli stwierdzone zostaną inne wady. Jeśli wystąpi opisany stan, należy sprawdzić maszynę, aby stwierdzić przyczynę.

• Nie stosować żadnych dodatkowych tulejek redukcyjnych ani adapterów do dopasowywania tarcz szlifierskich o dużym otworze.

• Upewnić się przy narzędziach szlifierskich z nasadką gwintową, że gwint jest wystarczająco długi, aby przyjąć długość wrzeciona.

• Zadbać o to, aby powstające podczas użytkowania iskry nie spowodowały żadnego zagrożenia, np. nie sypały się na osoby ani na materiały łatwopalne.
• Zapewnić, aby przy pracach powodujących powstawanie pyłu szczeliny wentylujące były odsłonięte. Jeśli konieczne stanie się usunięcie pyłu, to najpierw należy odłączyć elektronarzędzie od zasilania siecio - wego (do czyszczenia stosować przedmioty niemetaliczne) i unikać uszkodzenia części wewnętrznych.
• Po wyłączeniu narzędzia tarcza jeszcze się obraca wskutek bezwładności. Nigdy nie odkładać elektronarzędzia, dopóki całkowicie się nie zatrzyma.

- Zawsze stosować ochronę oczu i słuchu.

- Używać osobistego wyposażenia ochronnego, takiego jak maska przeciwpyłowa, rękawice ochronne, kask, jak również odzieży ochronnej, np. fartucha.

Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, albo przez osoby nieposiadające wystarczającego doświadczenia lub wiedzy, chyba że są

one nadzorowane i instruowane przez osobę odpowiedzialną za ich bezpieczeństwo. Należy dopilnować, aby dzieci nie bawiły się urządzeniem.

Znaki bezpieczeństwa

Symbole na obudowie mają następujące znaczenie:

Nie usuwać z odpadami domowymi!

Ważne! Przestrzegać instrukcji eksploatacji!

Nosić okulary ochronne.

Używać ochraniaczy słuchu

Intertek GS

Dobrowolny certyfikat jakości „Geprüfte Sicherheit” (sprawdzone bezpieczeństwo)

Obudowa jest wyposażona w podwójną izolację ochronną

Znak CE (zgodność z eu - ropejskimi normami bezpieczeństwa)

7 – Montaż i czynności regulacyjne

Osłona tarczy

Zakres dostawy tego elektronarzędzia obejmuje również po jednej osłonie ochronnej do tarcz tnących (3) i tarcz ścierających (12).

Pozycje osłony tarczy (3/12) można zawsze dopasować do danych warunków pracy. W tym celu należy przekręcić

śrubę (5) i osłonę do nowej pozycji. Ponownie dokręcić mocno śrubę (rys. 3).

UWAGA! Zamknięta strona osłony tarczy musi znajdować się zawsze od strony użytkownika, aby chronić go przed iskrami i ścierem.

Montaż i demontaż osłony tarczy

Osłonę tarczy należy zmienić w zależności od potrzeby i zakresu zastosowania.

W tym celu poluzować śrubę (5) na tyle, aby móc wyciągnąć przez obracanie osłonę z rowka prowadzącego głowicy.

Montaż należy wykonywać w odwrotnej kolejności.

Montaż narzędzi

UWAGA! Przed rozpoczęciem jakichkolwiek prac przy urządzeniu wyjąć wtyczkę z gniazda sieciowego!

Tarcze tnące i ścierające

Do wrzeciona (4) (rys. 2) można mocować wszelkiego rodzaju tarcze tnące i szlifujące (odsadzone A/B i płaskie). W zależności od rodzaju i grubości ściernicy dobiera się odpowiedni układ tarczy mocującej (7) i nakrętki mocującej (8).

Wcisnąć głęboko przycisk blokady wrzeciona (6) i przytrzymać w tej pozycji.

W razie potrzeby obrócić wrzeciono wolną ręką, aż do jego zablokowania. Dokręcić mocno nakrętkę mocującą załączonym kluczem do kołnierza (11) (rys. 5). Nie zaleca się pracy z tarczami o grubości powyżej 6 mm.

⚠️ UWAGA! Ochłodzić tarczę przed wymianą, niebezpieczeństwo oparzenia! Pracować zawsze z zamontowaną osłoną tarczy!

UWAGA! Przy wyposażeniu należy przestrzegać danych producenta. Dopuszczalna prędkość obrotowa musi być większa od prędkości obrotowej biegu jałowego urządzenia.

Dodatkowy uchwyt

Dodatkowy uchwyt (10) można zamocować, w zależności od sposobu pracy, w trzech różnych miejscach głowicy szlifierskiej (rys. 4).

8 – Użytkowanie urządzenia

Włączanie/wyłączanie (rys. 7)

Maszyna jest wyposażona w bezpieczny, dwuprzyciskowy mechanizm włączania i wyłączania (1). Urządzenie można uruchomić tylko wtedy, gdy operator mocno trzyma uchwyt i wciśnięte są oba przyciski. W momencie puszczenia uchwytu maszyna automatycznie się wyłącza, co uniemożliwia jej przypadkową pracę.

Praca próbna

⚠️ UWAGA! Przed każdym uruchomieniem i po każdej wymianie narzędzi wykonać pracę próbną!

Zawsze należy upewnić się, że narzędzia są w nienagannym stanie, prawidłowo zamontowane i że mogą się swobodnie obracać. Praca próbna powinna trwać ok. 30 s.

9 - Sposób pracy

• Stworzyć bezpieczne powierzchnie przylegania dla obrabianego przedmiotu
• Przestrzegać kierunku obrotu i funkcji
• Zachować możliwe największy odstęp pomiędzy obsługującymi urządzeniem
• Unikać uderzeń w obrabiany przedmiot.

UWAGA! Nie obrabiać materiału zawierającego azbest!

Rozcinanie

Stosować tylko niewielki nacisk i nie wywierać bocznego obciążenia tarczy tnącej. Dopasować posuw materiału i prędkość obrotową. Urządzenie musi pracować przeciwbieżnie (rys. 8).

UWAGA! Nie ciąć na mokro!

Ścieranie

Osłonę ochronną tarczy ścierającej (12) zamontować zgodnie z instrukcjami zawartymi w rozdziale 7 i ustawić w zależności od potrzeby.

Przestrzegać kąta roboczego od 30° do 40° względem obrabianego przedmiotu. Poruszać urządzenie z umiarkowanym naciskiem ruchem posuwisto-zwrotnym.

10 - Konserwacja i ochrona środowiska

⚠️ UWAGA! Przed rozpoczęciem wszelkich prac konserwacyjnych wyciągnąć wtyczkę sieciową!

Regularnie usuwać pył szlifierski z maszyny i szczelin wentylacyjnych. Obudowę czyścić tylko wilgotną ściereczką – nie stosować żadnych rozpuszczalników! Na końcu dokładnie wysuszyć urządzenie.

⚠️ UWAGA! Przewodzący pył metalowy może wpłynąć niekorzystnie na funkcjonowanie urządzenia.

Przy częstych pracach z metalem regularnie przedmuchiwać szczeliny wentylujące i w razie potrzeby przyłączyć przed urządzeniem wyłącznik ochronny różnicowy (FI).

UWAGA! Zużytych urządzeń elektrycznych i akumulatorowych nie można usuwać razem z odpadami z gospodarstwa domowego! Zgodnie z Dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego należy gromadzić je

osobno i przekazywać do ponownego przetworzenia w przyjazny dla środowiska i fachowy sposób.

Nienadające się już do użytku urządzenia elektryczne należy przekazać do lokalnego punktu zbiórki. Materiały opakowaniowe należy segregować według rodzaju i utylizować zgodnie z lokalnymi przepisami. Szczegółowe informacje można uzyskać w urzędzie lokalnej administracji.

11 – Wskazówki dotyczące serwisu

- Urządzenie, instrukcję obsługi i ewentualny osprzęt należy przechowywać w oryginalnym opakowaniu. Dzięki temu wszystkie informacje i części będą zawsze pod ręką.

- Zasadniczo urządzenia Meister nie wymagają konserwacji, a do czyszczenia obudowy wystarcza wilgotna ściereczka. Dodatkowe wskazówki podano w instrukcji eksploatacji.

- Urządzenia Meister są poddawane ścisłej kontroli jakości. Jeżeli pomimo tego wystąpią usterki, należy przesłać urządzenie na adres naszego serwisu. Niezwłocznie wykonamy naprawę.

- Krótki opis uszkodzenia pozwoli skrócić lokalizację usterki i czas naprawy. W okresie obowiązywania gwarancji należy dołączyć do urządzenia kartę gwarancyjną i dowód zakupu.

- Jeżeli naprawa nie będzie podlegać gwarancji, jej koszty ponosi użytkownik.

⚠️ WAŻNE! Otwarcie urządzenia powoduje utratę uprawnień gwarancyjnych!

WAŻNE! Pragniemy podkreślić, że w myśl ustawy o odpowiedzialności cywilnej za szkody powstałe w związku z wadliwością produktu nie odpowiadamy za szkody spowodowane na skutek używania naszych urządzeń, o ile powstały one w wyniku niefachowej naprawy lub wymiany części na nieoryginalne części zamienne lub na części, których nie dopuściliśmy do stosowania, lub też gdy naprawy nie przeprowadził serwis klienta firmy Meister Werkzeuge GmbH ani inny autoryzowany serwis! Ta sama regulacja obowiązuje dla używanych elementów osprzętu.

- Aby uniknąć szkód transportowych, należy odpowiednio zapakować urządzenie lub skorzystać z oryginalnego opakowania.

- Także po upływie okresu gwarancyjnego jesteśmy do Państwa dyspozycji i oferujemy naprawę urządzeń Meister w atrakcyjnych cenach.

PL - Opisany powyżej przedmiot, którego dotyczy niniejsza deklaracja, spełnia wymagania przepisów dyrektywy 2011/65/EU Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011 w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.

PL - Przechowywanie dokumentacji technicznej
