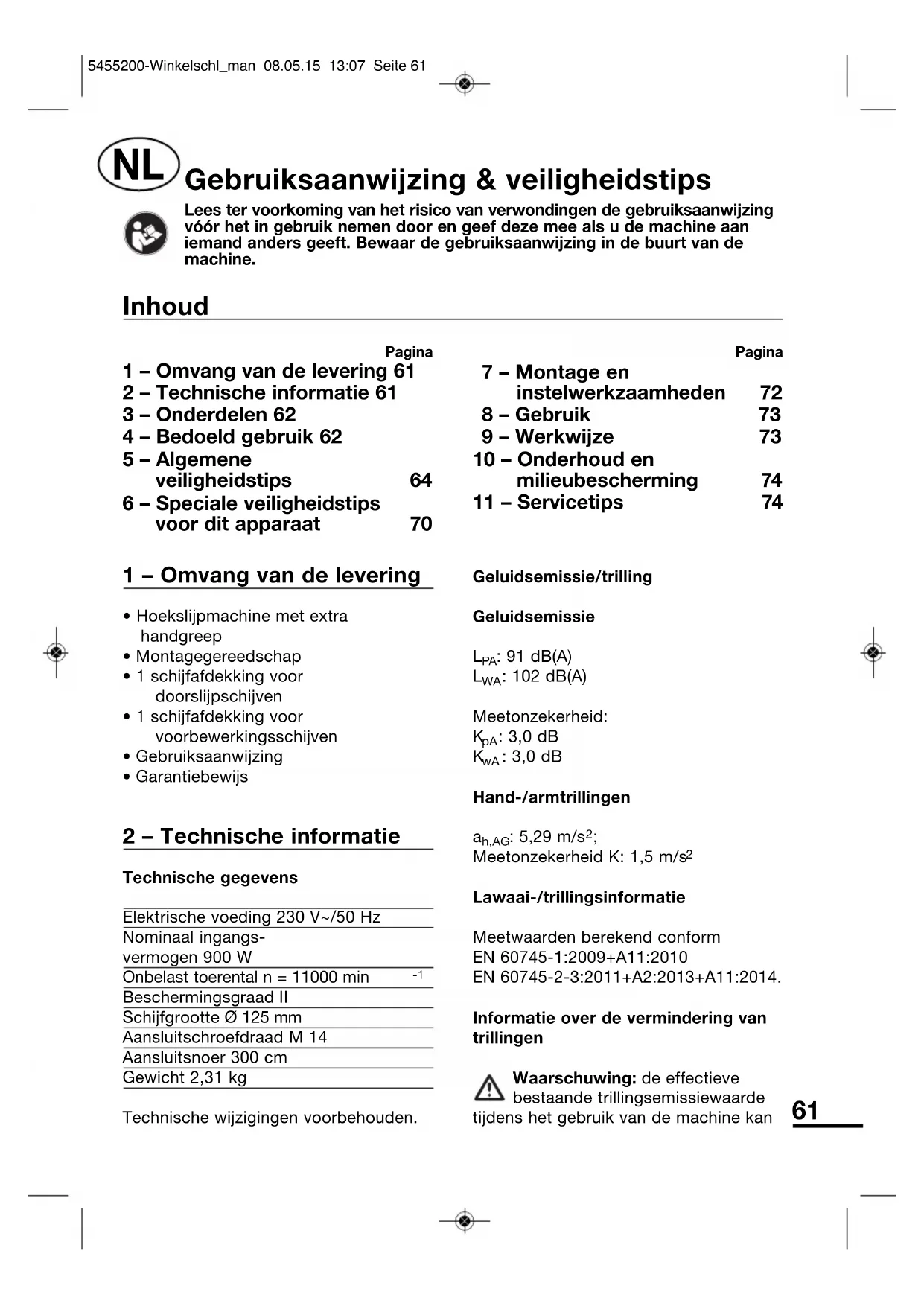

GEBRUIKSAANWIJZING MWS900125 Meister Craft

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vóór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Inhoud

	Pagina		Pagina
1 – Omvang van de levering 61		7 – Montage en instelwerkzaamheden	72
2 – Technische informatie 61
3 – Onderdelen 62		8 – Gebruik	73
4 – Bedoeld gebruik 62		9 – Werkwijze	73
5 – Algemene veiligheidstips	64	10 – Onderhoud en milieubescherming	74
6 – Speciale veiligheidstips voor dit apparaat	70	11 – Servicetips	74

1 - Omvang van de levering

• Hoekslijpmachine met extra handgreep
• Montagegereedschap
- 1 schijfafdekking voor doorslijpschijven
- 1 schijfafdekking voor voorbewerkingsschijven
- Gebruiksaanwijzing
- Garantiebewijs

2 - Technische informatie

Technische gegevens

Elektrische voeding 230 V~/50 Hz

Nominaal ingangs-vermogen 900 W

Onbelast toerental n = 11000 min -1

Beschermingsgraad II

Schijfgrootte ∅ 125 mm

Aansluitschroefdraad M 14

Aansluitsnoer 300 cm

Gewicht 2,31 kg

Technische wijzigingen voorbehouden.

Geluidsemissie/trilling

Geluidsemissie

LPA: 91 dB(A)

LWA: 102 dB(A)

Meetonzekerheid:

K_pA : 3,0 dB

K_wA : 3,0 dB

Hand-/armtrillingen

a_h,AG : 5,29 m/s ^2 ; Meetonzekerheid K: 1,5 m/s ^2

Lawaai-/trillingsinformatie

Meetwaarden berekend conform EN 60745-1:2009+A11:2010 EN 60745-2-3:2011+A2:2013+A11:2014.

Informatie over de vermindering van trillingen

⚠ Waarschuwing: de effectieve bestaande trillingsemissiewaarde tijdens het gebruik van de machine kan

van de trillingsemissiewaarde die in de gebruiksaanwijzing resp. door de fabrikant aangegeven wordt afwijken. Dit kan veroorzaakt worden door volgende invloedsfactoren, die telkens vóór resp. tijdens het gebruik in acht genomen dienen te worden:

• Wordt het apparaat correct gebruikt?
• Is de aard van het te bewerken materiaal correct?
• Is de gebruikstoestand van het apparaat in orde?
• Zijn de handgrepen, eventueel optionele trillingshandgrepen, gemonteerd en zijn deze vast aan het machineframe bevestigd?

Indien u een onaangenaam gevoel of een huidverkleuring tijdens het gebruik van de machine aan uw handen vaststelt, onderbreekt u het werk onmiddellijk. Las voldoende werkonderbrekingen in. Bij veronachtzaming van voldoende werk - onder brekingen kan het tot een trillings - syndroom aan handen/armen komen.

Er dient een taxatie van de belastingsgraad afhankelijk van het werk of van het gebruik van de machine plaats te vinden en er dienen passende werkonderbrekingen ingelast te worden. Op deze manier kan de belastingsgraad tijdens de werktijd beduidend verminderd worden. Herleid het risico dat u aan trillingen blootgesteld wordt tot een minimum. Onderhoud deze machine in overeenstemming met de in de gebruiksaanwijzing vermelde aanwijzingen.

Indien de machine regelmatig gebruikt wordt, dient u met uw dealer contact op te nemen en eventueel antitrillings - toebehoren (handgrepen) aan te kopen.

Vermijd het gebruik van de machine bij temperaturen van t = 10 °C of minder. Stel een werkrooster op, waardoor de

belasting door trillingen beperkt kan worden.

Informatie over de vermindering van lawaai

Een bepaalde mate aan geluidshinder door dit apparaat is onvermijdbaar. Stel veel lawaai producerende werkzaamheden tot toegestane en daarvoor bestemde tijdstippen uit.

Houd u eventueel aan rusttijden en beperk de werkduur tot het noodzakelijkste. Voor uw persoonlijke bescherming en ter bescherming van in de nabijheid aanwezige personen dient een geschikte gehoorbescherming gedragen te worden.

3 - Onderdelen

1 In-/uitschakelinrichting
2 Handgreep
3 Schijfafdekking voor doorslijpschijven
4 Spil met aansluitschroefdraad
5 Schroef
6 Spilvergrendelknop
7 Spanschijf
8 Spanmoer
9 Torus (afb. 2)
10 Extra handgreep
11 Flenssleutel
12 Schijfafdekking voor voorbewerkingsschijven

4 - Bedoeld gebruik

Reglementair voorgeschreven gebruik

Een hoekslijpmachine is een elektrisch aangedreven, handbediend apparaat met een snel roterende slijpschijf, die door middel van een haakse overbrenging aangedreven wordt.

Gebruikt als slijpmachine met passende slijpschijf en beschermkap kunnen bramen verwijderd en kunnen verschillende staalkwaliteiten en materialen van brons en aluminium afgewerkt worden.

Gebruikt als doorslijpmachine met passende slijpschijf en beschermkap kunnen insnijdingen in staal, beton en steen gemaakt worden.

De gebruiker van het apparaat dient voor een toereikende beschermingsuitrusting tijdens het gebruik in overeenstemming met de gebruiksaanwijzing en met de aan de machine aangebrachte waarschuwings pictogrammen te zorgen. Telkens vóór resp. tijdens het gebruik van het apparaat dienen het apparaat en de schijf op eventuele elektrische of mechanische beschadigingen gecontroleerd te worden.

Indien er schade aan het apparaat vastgesteld wordt, dient het werk stopgezet en een servicewerkplaats geraadpleegd te worden.

Het apparaat is alleen voor het met de hand geleid, niet stationair gebruik voor huishoudelijke toepassingen bestemd. Het apparaat is niet voor het nat slijpen bestemd.

LET OP! Door toepassingen in strijd met de bepalingen, wijzigingen aan het toestel en het gebruik van delen, die niet door de fabrikant zijn gekeurd en vrijgegeven, kunnen niet te voorziene beschadigingen ontstaan.

Niet-reglementair voorgeschreven gebruik

Alle toepassingen met het apparaat die niet in het hoofdstuk 'Reglementair voorgeschreven gebruik' vernoemd zijn, zijn in strijd met de voorschriften.

Het apparaat mag niet voor volgende doeleinden gebruikt worden:

• Bewerken van andere materialen, die niet in het hoofdstuk 'Reglementair voorgeschreven gebruik' vermeld zijn
• Gebruik met een zaagblad
• Gebruik als stationair apparaat
  • Aandrijving voor andere apparaten

Er bestaat gevaar voor verwondingen.

Voor alle daaruit voortvloeiende materiële schade en alle lichamelijke letsels die het gevolg zijn van een verkeerde toepassing is de gebruiker van het apparaat aansprakelijk.

Bij gebruikmaking van andere resp. niet- originele componenten aan de machine komt de door de fabrikant verleende garantie te vervallen.

Restrisico's

Ook bij een vakkundig gebruik van het apparaat blijft er altijd een restrisico dat niet uitgesloten kan worden. Uit de aard en constructie van het apparaat kunnen de volgende potentiële gevaren afgeleid worden:

• Contact met onbeschermde slijpschijven
• In de nog draaiende slijpschijven grijpen
• Wegslingeren van onderdelen van de slijpschijven en van andere onderdelen
• Aantasting van het gehoor indien er geen voorgeschreven gehoorbescherming gedragen wordt
  • Inademen van stof
• Elektrische schok bij aanraking van niet-geïsoleerde elektrische componenten.

Indien de in de gebruiksaanwijzing vermelde aanwijzingen niet in acht genomen worden, kunnen er omwille van een onoordeelkundig gebruik andere restrisico's opduiken.

5 - Algemene veiligheidstips voor de omgang met elektrisch gereedschap

I. Algemene veiligheidsinstructies

LET OP! Lees alle veiligheids - voorschriften en aanwijzingen. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar deze veiligheids voorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed - schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 Werkomgeving

a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2 Elektrische veiligheid

a De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.
Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.

c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn

goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

f Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdbaar is, gebruikt u een aardlekschakelaar. Dit beperkt het risico van een elektrische schok.

3 Veiligheid van personen

a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b Draag persoonlijke beschermende uitrusting en altijd een veiligheids - bril. Het gebruik van beschermende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids - helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.

c Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom - voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen of schroefsleutels voordat u het

gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.

f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en hand - schoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

g Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle.

h Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof.

4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of

uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
d Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
e Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te

voeren werkzaamheden. Het gebruik van elektrische gereed -schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5 Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

II. Veiligheidsvoorschriften voor alle toepassingen

Gezamenlijke waarschuwingen voor doorslijpen en grof slijpen:

a Dit elektrogereedschap wordt gebruikt als slijp- en afkortmachine. Neem alle waarschuwingen, aanwijzingen, beschrijvingen en gegevens die u met het apparaat ontvangt in acht. Als u de volgende aanwijzingen niet in acht neemt, kan het tot een elektrische schok, brand en/of ernstige letsels komen.
b Dit elektrogereedschap is niet geschikt voor zandpapierslijpen, om te werken met staalborstels en te polijsten. Toepassingen waarvoor het elektrogereedschap niet voorzien is, kunnen risico's en letsels veroorzaken.
c Gebruik geen toebehoren die door de fabrikant niet speciaal voor dit elektrogereedschap voorzien en aanbevolen werden. De mogelijkheid om het accessoire op het elektrogereedschap te bevestigen, garandeert geen veilig gebruik.
d Het toegestane toerental van het inzetgereedschap moet ten minste

zo hoog zijn als het op het elektrogereedschap vermelde maximale toerental. Toebehoren die sneller dan toegelaten draaien, kunnen breken en rondvliegen.

e De buitendiameter en de dikte van het inzetgereedschap moeten met de gegevens van uw elektrogereedschap overeenkomen. Verkeerd gedimensioneerd inzetgereedschap kan niet voldoende afgeschermd of gecontroleerd worden.

f Slijpaccessoires, flenzen, slijpschijven of andere toebehoren moeten exact op de slijpas van uw elektrogereedschap passen.

Inzetgereedschap dat niet exact op de slijpas van het elektrogereedschap past, draait ongelijkmatig, vibreert heel sterk en kan tot controleverlies leiden.

g Gebruik geen beschadigd inzetgereedschap. Controleer voor ieder gebruik het inzetgereedschap, bijv. slijpschijven, op afsplinteringen en barsten, (sterke) slijtage, staalborstels op losse of gebroken draden. Als het elektrogereedschap of het inzetgereedschap valt, controleert u of het beschadigd is of gebruikt u onbeschadigd inzetgereedschap. Als u het inzetgereedschap gecontroleerd en ingezet hebt, houden u en zich in de omgeving bevindende personen zich buiten het gebied van het roterende inzetgereedschap en laat u het apparaat een minuut lang met het maximale toerental draaien.

Beschadigd inzetgereedschap breekt meestal tijdens deze testperiode.

h Draag persoonlijke beschermings - uitrusting. Gebruik in functie van de toepassing volledige gezichtsbe - scher ming, oogbescherming of een veiligheidsbril. Indien nodig draagt u

een stofmasker, gehoor - bescherming, veiligheidshand - schoenen of een speciale schort die u beschermt tegen kleine slijp- en materiaal partikels. De ogen moeten beschermd worden tegen in het rond vliegende vreemde deeltjes, die ontstaan bij verschillende toepassingen. Stof- of gasmaskers moeten het stof dat ontstaat tijdens het gebruik filteren. Als u langdurig aan sterk lawaai bloot gesteld wordt, kan gehoorverlies ontstaan.

i Zorg dat andere personen op een veilige afstand van het werkbereik blijven. Iedereen die het werkbereik betreedt, moet persoonlijke beschermingsuitrusting dragen.

Brokstukken van het werkstuk of gebroken inzetgereedschap kan wegvliegen en letsels veroorzaken, ook buiten het directe werkbereik.

j Houd het apparaat uitsluitend vast aan de geïsoleerde greepopper - vlakken, als u werkzaamheden uitvoert waarbij het inzetgereed schap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een spanningvoerende leiding kan ook metalen apparaat onderdelen onder spanning zetten en een elektrische schok veroorzaken.

k Houd de stroomkabel ver van draaiend inzetgereedschap. Als u de controle over het apparaat verliest, kan de stroomkabel doorgesneden of gegrepen worden en kan uw hand of uw arm in het draaiende inzetgereedschap terechtkomen.

Leg het elektrogereedschap nooit neer, voor het inzetgereedschap volledig tot stilstand gekomen is. Het draaiende inzetgereedschap kan in contact met het oppervlak komen,

waardoor u de controle over het elektrogereedschap kunt verliezen.

m Laat het elektrogereedschap niet draaien terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap gegrepen worden en het inzetgereedschap kan zich in uw lichaam boren.

n Reinig regelmatig de ventilatiesleuven van uw elektrogereedschap. De motorventilator trekt stof in de behuizing en een sterke opeenhoping van metaalstof kan elektrische risico's veroorzaken.

o Gebruik het elektrogereedschap niet in de omgeving van brandbare materialen. Vonken kunnen deze materialen doen ontbranden.

p Gebruik geen inzetgereedschap dat vloeibare koelmiddelen vereist. Het gebruik van water of andere vloeibare koelmiddelen kan een elektrische schok veroorzaken.

III. Bijkomende veiligheidsinstructies voor alle toepassingen

Terugslag en overeenkomstige waarschuwingen

Terugslag is de plotselinge reactie als gevolg van klemmend of geblokkeerd draaiend inzetgereedschap, zoals doorslijpschijf, staalborstel enz. Klemmen of blokkeren leidt tot een abrupte stop van het roterende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrogereedschap tegen de draairichting van het inzetgereedschap aan de blokkeerplaats versneld.

Als bijvoorbeeld een slijpschijf in het werkstuk klemt of blokkeert, kan de

rand van de slijpschijf die in het werkstuk snijdt, vastraken waardoor de slijpschijf kan losbreken of een terugslag veroorzaken. De slijpschijf beweegt zich dan in de richting van de gebruiker of van de gebruiker weg, in functie van de draairichting van de schijf op de blokkeerplaats. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van een verkeerd gebruik van het elektro - gereedschap. Dit kan door passende veiligheidsmaatregelen, zoals hierna beschreven, voorkomen worden.

a Houd het elektrogereedschap goed vast en houd uw lichaam en armen in een positie waarinu de terugslag - krachten kunt opvangen. Gebruik altijd de bijkomende greep, indien voorhanden, omde grootst mogelijke controle over terugslagkrachten of reactiemomenten bij het opstarten te hebben. De gebruiker kan de terugslagen reactiekrachten door passende veiligheidsmaatregelen beheersen.

b Breng uw hand nooit in de nabijheid van draaiend inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.

c Vermijd met uw lichaam het bereik waarin het elektrogereedschap zich bij een terugslag beweegt. De terugslag brengt het elektro gereed - schap in de richting tegengesteld aan de beweging van de slijpschijf op de blokkeerplaats.

d Werk bijzonder voorzichtig rond hoeken, scherpe randen enz. Verhinder, dat het inzetgereedschap van het werkstuk terugkaatst en vastklemt. Het roterende inzetgereedschap neigt ertoe zich vast te klemmen bij hoeken, scherpe randen

of als het terugkaatst. Dit veroorzaakt controleverlies of een terugslag.

e Gebruik geen kettingzaagblad of getand zaagblad. Dergelijk inzetgereedschap veroorzaakt vaak een terugslag of controleverlies over het elektrogereedschap.

Bijzondere veiligheidsvoor schriften voor het slijpen en doorslijpen:

a Gebruik uitsluitend de slijp - accessoires die voor uw elektro - gereedschap toegestaan zijn en de beschermkap die voor deze slijpaccessoires voorzien is. Slijpaccessoires die niet voor het elektrogereedschap voorzien zijn, kunnen niet voldoende afgeschermd worden en zijn onveilig.

b De beschermkap moet veilig aan het elektrische gereedschap aan - gebracht en voor een maximum aan veiligheid zodanig ingesteld zijn dat het kleinst mogelijke onderdeel van het slijplichaam open naar de bedieningspersoon wijst. De beschermkap helpt om de bedienings - persoon te beschermen tegen brokstukken, toevallig contact met het slijplichaam en vonken die de kledij zouden kunnen doen vlamvatten.

c Slijpaccessoires mogen uitsluitend voor de aanbevolen toepassingen gebruikt worden. Bijvoorbeeld: slijp nooit met het zijoppervlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor materiaalverwijdering met de kant van de schijf. Zijdelingse krachtinwerking op deze slijpaccessoires kan ze breken.

d Gebruik altijd onbeschadigde spanflenzen in de juiste grootte en vorm voor de door u gekozen

slijpschijf. Geschikte flenzen steunen de slijpschijf en verkleinen zo de kans dat de slijpschijf breekt. Flenzen voor doorslijpschijven kunnen verschillen van flenzen voor andere slijpschijven.

e Gebruik geen versleten slijpschijven van groter elektrogereedschap. Slijp - schijven voor groter elektro gereed - schap zijn tegen de hogere toerentallen van kleiner elektro gereedschap bestand en kunnen breken.

f Haaks gebogen slijpschijven moeten zodanig gemonteerd worden dat hun slijpvlak niet boven het niveau van de rand van de beschermkap uitsteekt. Een onoordeelkundig gemonteerde slijpschijf die boven het niveau van de rand van de beschermkap uitsteekt, kan niet voldoende afgeschermd worden.

Bijkomende veiligheidsvoor schriften met betrekking tot doorslijpen:

a Vermijd een blokkering van de door - slijpschijf of een te hoge aandruk - kracht. Voer geen overmatig diepe sneden uit. Een overbelasting van de doorslijpschijf verhoogt de belasting en de vatbaarheid om te kantelen of te blokkeren en dus de kans op een terugslag of breuk van het slijplichaam.

b Mijd het bereik voor en achter de roterende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van u weg beweegt, kan het elektro - gereedschap met de zich draaiende schijf in geval van een terugslag direct naar u toe geslingerd worden.

c Als de doorslijpschijf vast blijft zitten of als u het werk onderbreekt, schakelt u het apparaat uit en houdt u het rustig vast, tot de schijf tot stilstand gekomen is. Probeer nooit de nog draaiende doorslijpschijf uit

het werkstuk te trekken, dit kan een terugslag veroorzaken. Zoek en herstel de oorzaak voor het vast blijven zitten.

d Schakel het elektrogereedschap niet opnieuw in, zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst haar volle toerental bereiken, voor u het doorslijpen voorzichtig voortzet.

Anders kan de schijf blijven vastzitten, uit het werkstuk springen of een terugslag veroorzaken.

e Ondersteun platen of grote werkstukken, om het risico van een terugslag door een vastgeklemde doorslijpschijf te verminderen.

Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan weerszijden en zowel nabij de zaagsnede als aan de rand ondersteund worden.

f Wees bijzonder voorzichtig bij uitsnijdingen in bestaande wanden of andere plaatsen met beperkt zicht. De zagende doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere voorzieningen een terugslag veroorzaken.

OPGELET! Aan de bovenkant van het apparaat bevindt zich een spilvergrendeling. Druk de spil ver -gren deling nooit in, als een slijp -accessoire draait!

OPGELET! Gebruik geen niet versterkte, rechte slijpschijven, versterkte slijpschijven en slijppotten.

Hantering, transport en opslag van slijpschijven:

Slijpschijven zijn breekbaar en tevens gevoelig voor schokken en stoten.

Daarom zijn bijzondere maatregelen noodzakelijk:

a) Laat schijven niet vallen en vermijd de invloed van plotse schokken.
b) Gebruik geen neergevallen of beschadigde schijven.
c) Vermijd trillingen of schokken tijdens de toepassing.
d) Vermijd beschadigingen aan de opnameboring.
e) Vermijd belasting van het slijpoppervlak.
f) Bewaar slijpschijven vlak of verticaal, droog, vorstvrij en bij een constante gemiddelde temperatuur.
g) Bewaar de slijpschijven in hun originele verpakking of in speciale reservoirs en stellingkasten.

6 - Speciale veiligheidstips voor dit apparaat

• Voor elektrische apparatuur met plaatsingstype X, waarbij een speciaal voorbereid netsnoer voor de uitwisseling van het netsnoer noodzakelijk is: als het netsnoer van het elektrische gereedschap beschadigd is, moet het door een speciaal voorbereid, via de klantenserviceorganisatie verkrijgbaar netsnoer vervangen worden.
• Vóór het wisselen van de accessoires en onderhoudswerkzaamheden de stekker uit het stopcontact trekken en wachten tot de motor en de spil stilstaan.

• Spilvergrendeling alleen indrukken als de motor en de spil stilstaan.

• Alleen doorslijpschijven tot de maximaal toegestane diameter monteren.

• Bij de montage van accessoires, op de draairichting van machine en accessoires letten.
• Het toegestane toerental van de accessoires mag niet minder zijn dan het stationaire toerental van de machine.
• Hand-, oog-, oor- en eventueel gezichtsbescherming dragen.
• Schakel de machine altijd vóór contact met het materiaal in.
• Leg de draaiende machine nooit neer.
• Werkstukken met lijmtangen enz. vastzetten.
• Doorslijpschijven nooit voor het voorbewerken gebruiken.
• Slijpschijven moeten met zorg volgens de aanwijzingen van de fabrikant worden bewaard en behandeld.
• Controleer de schijf voor gebruik. Gebruik geen afgebroken, gesprongen of op andere wijze beschadigde producten.
• Overtuigt u zich ervan dat het slijpgereedschap volgens de aanwijzingen van de fabrikant is aangebracht.
• Zorg ervoor dat tussenlagen worden gebruikt, als deze met het slijpmiddel ter beschikking worden gesteld en vereist worden.

- Zorg ervoor dat het slijpmiddel vóór gebruik correct aangebracht en bevestigd wordt en laat het gereedschap bij onbelaste werking 1 minuut lang in een veilige positie draaien. Onmiddellijk stoppen indien er zich aanzienlijke trillingen voordoen of als er andere gebreken vastgesteld worden. Wanneer deze toestand zich voordoet, controleert u de machine om de oorzaak op te sporen.

- Gebruik geen losse verloopringen of adapters om slijpschijven met een groot gat passend te maken.

- Overtuigt u zich er bij slijpgereedschap met schroefdraad van dat de schroefdraad lang genoeg is om de spillengte op te nemen.

- Zorg ervoor dat vonken die tijdens het gebruik ontstaan geen gevaar vormen, bv. personen raken of ontvlambare substanties tot ontsteking brengen.

- Zorg ervoor dat bij stoffige werkzaamheden de ventilatiesleuven vrij zijn. Verwijder, indien het nodig mocht zijn, het stof, koppel eerst het elektrische gereedschap van het stroomnet los (gebruik niet-metalen voorwerpen) en voorkom beschadigingen van de interne onderdelen.

- De schijf draait na nadat het apparaat werd uitgeschakeld. Het apparaat pas wegleggen nadat het volledig tot stilstand is gekomen.

- Gebruik altijd een oog- en oorbescherming.

- Persoonlijke beschermingsmiddelen, zoals stofmasker, handschoenen, helm en geschikte veiligheidskleding bijv. schort moeten ook gedragen worden.

Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun veiligheid verantwoordelijk persoon of tenzij ze instructies kregen over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen.

Veiligheidsidentificatie

De symbolen op de behuizing hebben de volgende betekenis:

Niet bij het huisvuil gooien!

Belangrijk! Gebruiks - aanwijzing in acht nemen!

Draag een veiligheidsbril.

Gehoorbescherming dragen

Intertek GS

Vrijwillig kwaliteitskenmerk „geprüfte Sicherheit“ (gecontroleerde veiligheid)

Behuizing heeft een dubbele randaarding.

CE

CE-markering (overeen - stemming met Europese veiligheidsnormen)

7 – Montage en instelwerkzaamheden

Beschermkap van de schijf

In het leveringspakket van dit elektrische gereedschap zijn telkens één beschermkap voor doorslijpschijven (3) en één voor voorbewerkingsschijven (12) inbegrepen.

De positie van de schijfafdekkingen (3/12) kan aan de gegeven arbeids omstandig - heden aangepast worden. Daarvoor de schroef (5) met een schroevendraaier lossen en de afdekking op de nieuwe positie draaien. De schroef weer stevig aantrekken (afb. 3).

LET OP! De gesloten kant van de beschermkap van de schijf moet ter bescherming tegen vonken en afslijpsel altijd naar de bediener wijzen.

Al naar behoefte en toepassingsgebied de schijfafdekking wisselen. Daarvoor wordt de schroef (5) zover losgedraaid, tot de beschermkap door draaien uit de geleidegroef van de slijpkop genomen kan worden.

Montage in omgekeerde volgorde.

Montage van gereedschap

LET OP! Vóór alle werkzaam - heden aan het apparaat de stekker uit het stopcontact trekken!

Doorslijp- en voorbewerkingsschijven

Op de spil (4) (afb. 2) kunnen alle soorten slijp- en doorslijpschijven (haaks gebogen A/B en vlak) bevestigd worden. Afhankelijk van het type en de

dikte van de schijf wordt daarvoor een geschikte plaatsing van spanschijf (7) en spanmoer (8) gekozen.

Spilvergrendelknop (6) diep indrukken en in deze positie ingedrukt houden. Eventueel de spil met de vrije hand lichtjes draaier totdat hij vastklikt. Spanmoer met de bijgevoegde flenssleutel (11) vast aandraaien (afb. 5). Het werken met schijven dikker dan 6 mm wordt niet aanbevolen.

LET OP! Schijven vóór het wisselen laten afkoelen, gevaar voor verbranding! Werk altijd met een gemonteerde beschermkap van de schijf.

LET OP! Ten aanzien van accessoires de gegevens van de fabrikant in acht nemen. Het toegestane toerental moet boven het stationaire toerental van het apparaat liggen.

Extra handgreep

De extra handgreep (10) kan al naar gelang de werkwijze op drie verschillende plaatsen op de slijpkop gemonteerd worden (afb.4).

8 - Gebruik

Aan-/uitschakelen (Afb. 7)

De machine beschikt over een veiligheidsschakelaar met twee knoppen (1): de machine kan uitsluitend in gebruik genomen worden, als de handgreep vast omsloten is en beide knoppen ingedrukt worden. Bij het loslaten van de handgreep schakelt de machine automatisch uit, zodat ongewenst starten niet mogelijk is.

Proefdraaien

LET OP! Laat het apparaat voor elk in gebruik nemen en na elke gereedschapwissel proefdraaien!

Controleer altijd of het gereedschap intact is, juist gemonteerd is en vrij kan worden gedraaid. Het proefdraaien moet ca. 30 seconden duren.

9 - Werkwijze

• Zorg voor steunvlakken voor het te bewerken werkstuk
• Op de draairichting en werking letten
• Een zo groot mogelijke afstand tussen apparaat en bediener aanhouden
• Stoten op het werkstuk vermijden.

LET OP! Geen asbesthoudend materiaal bewerken.

Doorslijpen

Slechts een geringe druk en geen zijwaartse belasting op de doorslijpschijf uitoefenen. Voeding aan het materiaal en toerental aanpassen. Apparaat moet tegenlopend werken (Afb. 8).

LET OP! Niet nat slijpen

Voorbewerken

Beschermkap voor voorbewerkings - schijven (12), in overeenstemming met hoofdstuk 7, monteren en al naargelang nodig instellen.

Een werkhoek van 30° à 40° ten opzichte van het werkstuk aanhouden.

Apparaat met matige druk heen en weer bewegen.

10 – Onderhoud en milieubescherming

LET OP! Trek vóór alle onderhoudswerkzaamheden de stekker uit het stopcontact.

Slijpstof regelmatig van machine en ventilatiesleuven verwijderen. Huis uitsluitend met een vochtige doek reinigen – geen oplosmiddel gebruiken! Droog het apparaat vervolgens goed af.

LET OP! Geleidend metaalstof kan de werking van het apparaat negatief beïnvloeden.

Bij het vaak bewerken van metaal de ventilatiesleuven regelmatig uitblazen en evt. een aardlekschakelaar (FI) voorschakelen.

OPGELET! Niet meer bruikbare elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2012/19/EU voor afgedankte elektro- en

elektronische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recycling - centrum gebracht worden.

Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na.

11 - Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.
• Meister-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water houden. Verdere aan wijzingen treft u in de handleiding aan.
• Meister-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.
• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.
• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen.

ATTENTIE! indien het apparaat door u wordt opengemaakt, dan vervallen al uw aanspraken op garantie.

BELANGRIJK! Wij wijzen er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid niet

voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van Meister Werkzeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

• Ter voorkoming van transport-schade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.
• Ook na het verstrijken van de garantietermijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan Meister-artikelen dan tegen lage kosten door ons worden uitgevoerd.

NL - Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europees Parlement en van de Raad d.d. 8 juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

NL - Bewaring van de technische documenten
