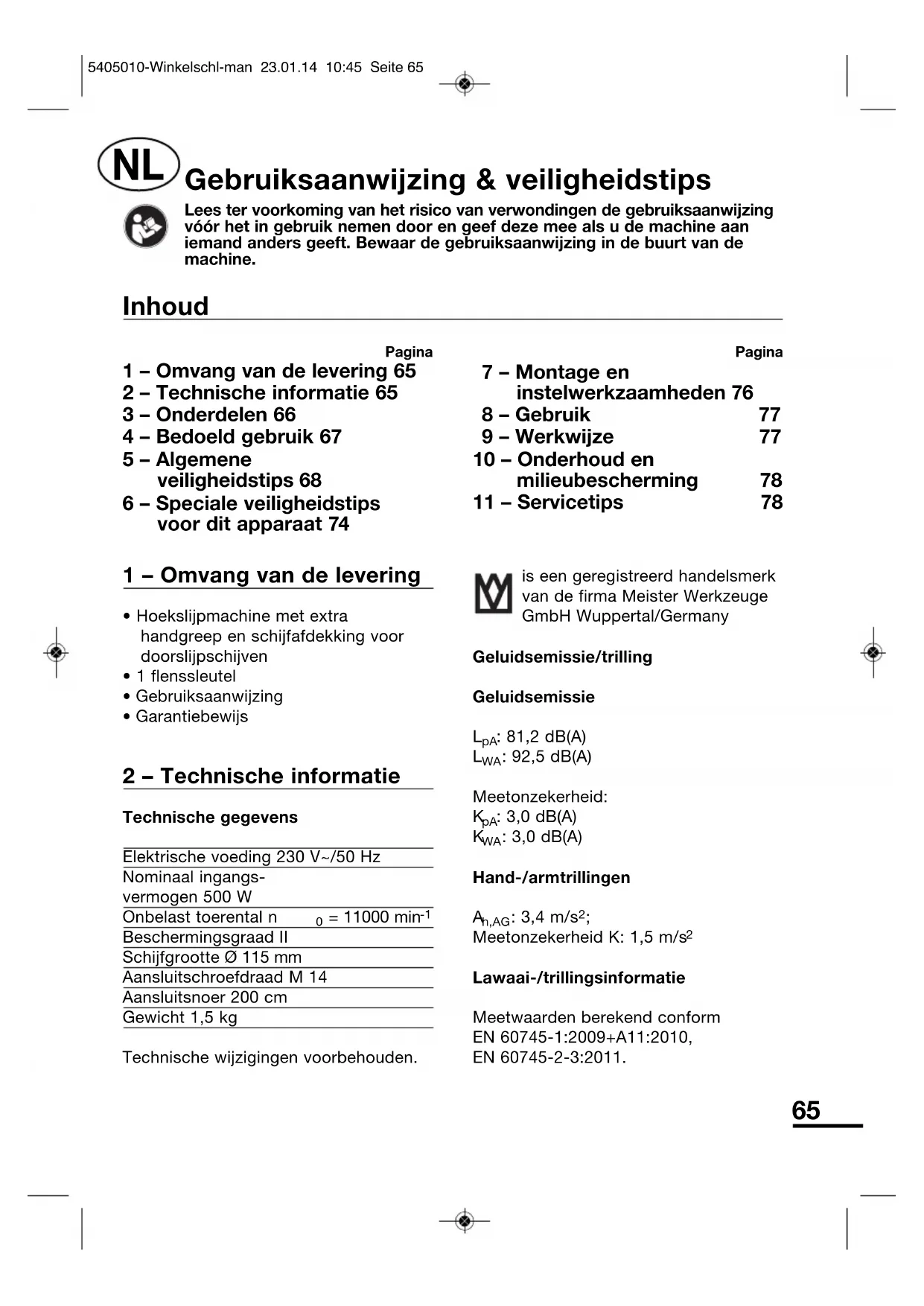

GEBRUIKSAANWIJZING BWS 500 C Meister Craft

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Inhoud

Pagina

Pagina

1 - Omvang van de levering 65
2 - Technische informatatie 65
3 - Onderdelen 66
4-Bedoeld gebruik 67
5 - Algemene veiligheidstips 68
6 - Speciale veiligheidstips voor dit apparaat 74

7 - Montage en instelwerkzaamheden 76
8-Gebruik 77
9 - Werkwijze 77
10 - Onderhoud en milieuubescherming 78
11-Servicetips 78

1 - Omvang van de levering

Hoekslijpmachine met extra handgreep en schijfafdekking voor doorslijpschijven
- 1 flensssleutel
- Gebruiksaanwijzing
- Garantiebewijs

2 - Technische informatie

Technische gegevens

Elektrische voeding 230V / 50Hz

Nominaal ingangs- vermogen 500 W

Onbelast toerental n 0 = 11000^-1

Beschermingsgraad II

Schijfgrootte 115 mm

Aansluitschroefdraad M 14

Aansluitsnoer 200 cm

Gewicht 1,5 kg

Technische wijzigingen voorbehouden.

is een geregisteerd handelsmerk van de firma Meister Werkzeuge GmbH Wuppertal/Germany

Geluidsemissie/trilling

Geluidsemissie

LpA:81,2 dB(A)

LWA: 92,5 dB(A)

Meetonzekerheid:

KDA:3,0dB(A)

Lawaai/trillingsinformatie

Meetwaarden berekend conform

EN 60745-1:2009+A11:2010,

EN 60745-2-3:2011.

Informatie over de vermindering van trillingen

Waarschuwing: de effectieve bestaande trillingsemissiewaarde tijdens het gebruik van de machine kan van de trillingsemissiewaarde die in de gebruiksaanwijzing resp. door de fabrikant aangegeven worden afwijken. Dit kanverooraakt worden door volgende invloedsfactoren, die telkens voor resp. tijdens het gebruik in acht genomen dienen te worden:

• Wordt het apparaat correct gebruikt?
  Is de aard van het te bewerken materiaal correct?
  Is de gebruikstoestand van het apparatusaat in orde?
• Zijn de handgrepen, eventuele optionele trillingshandgrepen, gemonteerd en+zijn deze vast aan het machineframe bevestigd?

Indien u een onaangenaam gevoel of een huidverkleuring tijdens het gebruik van de machine aan uw handen vaststelt, onderbreekt u het werk onmiddelijk. Las voldoende werkonderbrekingen in. Bij veronachtzaming van voldoende werkonderbrekingen kan het tot een trillingssyndroom aan handen/armen komen.

Er dient een taxatie van de belastingsgraad afhankelijk van het werk of van het gebruik van de machine plaats te vinden en er dienen passende werkonderbrekingen ingelast te worden. Op deze manier kan de belastingsgraad tijdens de werkelijk beduidend verminderd worden. Herleid het risico dat u aan trillingen bloatgesteld worden tot een minimum. Onderhoud deze machine in overeenstemming met de in de gebruiksaanwijzing vermelde aanwijzingen.

Indien de machine regelmatig gebruikt wordt, dient u met uw dealer contact opte nemen en eventueel antitrillings -toebehoren (handgrepen) aan te kopen.

Vermijd het gebruik van de machine bij temperaturen van t = 10^ of minder. Stel een werkrooster op, waardoor debelasting door trillingen beperkt kan worden.

Informatie over de vermindering van lawaai

Een bepaalde mate aan geluidshinder door dit apparaat is onvermijdhaar. Stel veel lawaai producerende werkzaamheden tot toegestane en waarvoor bestemde tijd stippenuit.

Houd u eventueel aan rusttijden en beperk de werkduur tot het moodzakelijkste. Voor uw persoonlijke bescherming en ter bescherming van in de nabijheid aanwezigere personen dient een geschikte gehoorbescherming gedragen te worden.

3 - Onderdelen

1 In-/Uitschakeleninrichting
2 Extra handgreep
3 Beschermkap van de schijf
4 Spilvergrendelknop
5 Flensssleutel
6 Spil met aansluitschroefdraad
7 Spanschijf
8 Spanm oer
9 Handgreep
10 Afdekking
11 Torus (Afb. 2)
12 Schroef (Afb. 3)

4 - Bedoeld gebruik

Reglementair voorgeschreveu gebruik

Een hoekslijpmachine is een elektrisch aangedreten, handbediend apparaat met een snel roterende slijpschijf, die door middel van een haakse overbrenging aangedreten worden.

Gebrukt als slijpmachine met passende slijpschijf en beschermkap{kunnen bramen verwijderd en kunnen verschillende staalkwaliteiten en materialen van brons en aluminium aufgewerkt worden.

Gebrukt als doorslijpmachine met passende slijpschijf en beschermkap kuren insnijdingen in staal, beton en steen gemaakt worden.

De gebruiker van het apparaat dient voor een toereikende beschermingsuitrustingijdens het gebruik in overeenstemming met de gebruiksaanwijzing en met de aan de machine aangebrachte waarschuwingspictogrammen te zorgen. Telkens voor resp.ijdens het gebruik van het apparaat dienen het apparaat en de schijf op eventuele elektrische of mechanische beschadigingen gecontroleerd te worden.

Indien er schade aan het apparaat vastgesteld worden, dient het werk stopgezet en een serviceworkplaats geraadpleegd te worden.

Het apparaat is alleen voor het met de hand geleid, Niet stationair gebruik voor huishoudelijktoepassingen bestemd. Het apparaat is Niet voor het nat slijpen bestemd.

LET OP! Door toepassingen in strijd met de bepalingen,

wijzigingen aan het toestel en het gebruik van delen, die nicht door de fabrikant zijn gekeurd en vrijgegeven, können nicht te voorziene beschadigingen ontstaan.

Niet-reglementair voorgeschreve gebruik

Alle toepassingen met het apparaat die Niet in het hoofdstuk Reglementair voorgeschreven gebruik' vernoemd zich, zich in strijd met de voorschriften.

Het apparaat mag Niet voor volgende doeleinden gezruikt worden:

• Bewerken van andere materialen, die Niet in het hoofdstuk 'Reglementair voorgeschreven gebruik' vermeld zich
• Gebruik met een zaagblad
• Gebruik als stationair apparaat
• Aandrijving voor andere apparaten

Erbestaatgevaar voor verwondingen.

Voor alle waaruit voortvloeieende materièle schade en alle lichamelijke letsels die het gevolg zijn van een verkeerde toepassing is de gebruiker van het apparaat aansprakelijk.

Bij gebruikmaking van andere resp. Nietoriginele componenten aan de machinekomt de door de fabrikant verleende garantiete te verrallen.

Restrisico's

Ook bij een vakkundig gebruik van het apparaat blijf er altijd een restrisico dat Niet uitgesloten kan worden. Uit de aard en constructie van het apparaat kennende volgende potentièle gevaren afgeleid worden:

• Contact met onbeschemdeslijpschijven

In de nog draaiende slijpschijven grijpden
- Wegslingeren van onderdelen van de slijpschijven en van andere onderdelen
- Aantasting van het gehoor indien er geen voorgeschreven gehoorbescherming gedragen worden
- Inademen yan stof
- Elektrische schok bij aanraking van Niet-geisoleerde elektrische componenten.

Indien de in de gebruiksaanwijzing vermelde aanwijzingen Niet in acht genomen worden, kunnen er omwille van een onoordeelkundig gebruik andere restrisico's opduiken.

5 - Algemene verilgheidstips voor de omgang met elektrisch gereedschap

I. Algemene veiligheidsinstructies

LET OP! Lees alle veiligheids - voorschriften en aanwijzingen.

Wanneer de volgende voorschriften nicht in acht worden genommen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar deze veiligheids voorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereed - schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 Werkomgeving

a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of

onverlichte werkomgeving kan tot ongevallen leiden.

b Werk met het gereedschap nicht in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de

stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zich goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.

f Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdhaar is, gebruikt u een aardlekschakelaar. Dit beperkt het risico van een elektrische schok.

3 Veiligheid van Personen

a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b Draag persoonlijke beschemende uitrusting en.altijd een veiligheids -bril.Het gebruik van beschemende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids -helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.

c Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom -voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondenen leiden.

e Overschat uzelf Niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situations beter onder controle houden.

f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en hand - schoenenuit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden hunn door bewegende delen worden meegenomen.

g Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zichn glad en leiden tot het verlies van de controle.

h Wanner stofafzuigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze+zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof.

4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b Gebruik geen elektrisch gereedschap waarvan de schakelaardefect is.Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
d Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer.Deze door onervaren Personen worden gebruikt.
e Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werkking van het gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben

hun oorzaak in slecht onderhoudenelektrische gereedschappen.

f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vasten zich gemakkelijker te geleiden.
g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreten. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed -schappen voor andere dan de Voorziene toepassen gen kan tot gevaarlijke situatuies leiden.

5 Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat deeiligheid van het gereedschap in stand blijft.

II. Veiligheidsvoorschriften voor alle toepasseningen

Gezamenlijke waarschuwingen voor doorslijpen en grof slijpen:

a Dit elektrogereedschap worden gebrukt als slijp- en afkortmachine. Neem alle waarschuwingen, aanwijzingen, beschrijvingen en gegevens die u met het apparaat ontvangt in acht. Als u de volgende aanwijzingen Niet in acht neemt, kan het tot een elektrische schok, branden/of ernstige letsels komen.

b Dit elektrogereedschap is nicht geschickt voor zandpapierslijpen, om te werkken met staalborstels en te polijsten. Toepassingen waaroor het elektrogereedschap Niet voorzien is, hunnen risico's en letsels veroorzaken.
c Gebruik geen toebehoren die door de fabrikant Niet special voor dit elektrogereedschap voorzien en aanbevolen werden. De möglichkheid om het accessoire op het elektrogereedschap te bevestigen, garandeert geen veilig gebruik.
d Het toegestane toerental van het inzetgereedschap moet ten minste zo hoog zijn als het op het elektrgereedschap vermelde maximale toerental. Toebehoren die sneller draaien dan toegelaten, können beschadigd worden.
e De buitendiameter en de dikte van het inzetgereedschap moeten met de gegevens van uw elektrgereedschap overeenkomen. Verkeerd gedimensioneerd inzetgereedschap kan nicht voldoende afgeschermd of gecontroleerd worden.
f Slijpaccessoires, flenzen, slijpschijven of andere toebehoren要去en exact op de slijpas van uw elektrgereedschap passen.

Inzetgereedschap dat Niet exact op de slijpas van het elektrogereedschap past, draait ongelijkmatig, vibreert heel sterken kan tot controverlies leiden.

g Gebruik geen beschadigd inzetgereedschap. Controller voor ieder gebruik het inzetgereedschap, bijv. slijpschijven, opafsplinteringen en barsten, (sterke) slijtage, staalborstels op losse of gebrozen draden. Als het elektrtogereedschap of het inzetgereedschap valt, controeert

u of het beschadigd is of gebruikt u onbeschadigd inzetgereedschap. Als u het inzetgereedschap gecontroleerd en ingezet hebt, houden u en zich in de omgeving bevindende Personen zich buiten het gebied van het roterende inzetgereedschap en LAST u het apparaat een minuit lang met het maximale toerental draaien.

Beschadigd inzetgereedschap breekt meestal tijdens deze testperiode.

h Draag persoonlijke beschemmings -uitrusting. Gebruik in functie van de toepassing volledige gezichtsbescherming, oogbeschemming of een veiligheidsbril. Indien nodig draagt u een stofmasker, gehoorbeschemming, veiligheidshandschoenen of een speciale schort die u beschermt gegen keine slijp- en materiaal partikels. De ogen moeten beschermd worden gegen in het rond vliegende vreeimde deeltjes, die ontstaan bij verschillende toepassingen. Stof- of gasmaskers要去en het stof dat ontstaatijdens het gebruik filteren. Als u langdurig aan sterk lawaai bloot gesteld worden, kan gehoorverlies ontstaan.

i Zorg dat andere Personen op een veilige afstand van het werkbereik blijven. Ledereen die het werkbereik betreedt, moet persoonlijke beschemmingsuitrusting dragen.

Brokstukken van het werkstuk of gebroken inzetgereedschap kan wegliegen en letsels veroorzaken, ook buiten het directe werkbereik.

j Houd het apparaatuitsluitend vast aan de geisoleerde greepopper -vlakken, als u werkzaamhedenuitvoert waar bij het inzetgereed schap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een spanningvoerende leiding kan ook metalen apparaat onderdelen onder

spanning zetten en een elektrisch schok veroorzaken.

k Houd de stroomkabel ver van draaiend inzetgereedschap. Als u de controle over het apparaat verliest, kan de stroomkabel doorgesneden of gegren worden en kan uw hand of uw arm in het draaiende inzetgereedschap terechtkommen.
Leg het elektrogereedschap nooit neer, voor het inzetgereedschap volledig tot stilstand gekomen is. Het draaiende inzetgereedschap kan in contact met het oppervlak komen, waardoor u de controle over het elektrogereedschap kunt verliezen.
m Laat het elektrogereedschap nicht draaien terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap gegren worden en het inzetgereedschap kan zich in uw lichaam boren.
n Reinig regelmatig de ventilatiesleuven van uw elektrogereedschap. De motorventilator trekt stof in de behuizing en een sterke opeenhoping van metaalstof kan elektrische risico'sverozaken.
o Gebruik het elektrogereedschap nicht in de omgeving van brandbare materialen. Vonken konnen deze materialen doeon ontbranden.
p Gebruik geen inzetgereedschap dat vloeibare koelmiddelen vereist. Het gebruik van water of andere vloeibare koelmiddelen kan een elektrische schok veroorzaken.

III. Bijkomende veiligheidsinstructies voor alle toepasseningen

Terugslag en overeenkomstige waarschuwingen

Terugslag is de plotselinge reactie als gevolg van klemmend of geblokkeerd draaiend inzetgereedschap, zoals doorslijpschijf, staalborstel enz. Klemmen of blokkeren leidt tot een abrupte stop van het roterende inzetgereedschap. Daardoor worden een ongecontroleerd elektrogereedschap tegen de draairichting van het inzetgereedschap aan de blokkerplaats versneld.

Als bijvoorbeeld een slijpschijf in het werkstuk klemt of blokkeert, kan derand van de slijpschijf die in het werkstuk snijdt, vastraken waardoor deslijpschijf kan losbreken of eenterugslagveroorzaken.De slijpschijfbeweegt zich dan in de richting van gebruiker of van de gebruiker weg, infunctie van de draairichting van de schijfope deblokkeerplaats. Hierbij kunnenslijpschijven ook breken.

Een terugslag is het gevolg van een verkeerd gebruik van het elektron - gereedschap. Dit kan door passendeveiligheidsmaatregelen, zoals hierna beschreiben, voorkomen worden.

a Houd het elektrogereedschap goed vast en houd uw lichaam en armen in een positie waarin de terugslag - krachten kurz opvangen. Gebruik altijd de bijkomende greep, indien voorhanden, omde grootst möglichke controle over terugslagkrachten of reactiemomenten bij het opstarten te hebben. De gebruiker kan de terugslagen reactiekrachten door passende veiligheidsmaatregelen beheersen.

b Breng uw hand nooit in de nabijheid van draaiend inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.

c Vermijd met uw lichaam het bereik waarin het elektrogereedschap zich bij een terugslag beweegt. De terugslag brengt het elektro gereed -schap in de richting tegengesteld aan de beweging van de slijpschijf op de blokkeerplaats.

d Werk bijzonder voorzichtig rond hoeken, scherpe randen enz. Verhinder, dat het inzetgereedschap van het werkstuk terugkaatst en vastklemt. Het roterende inzetgereedschap neigt ertoe zich vast te klemmen bij hoeken, scherpe randen of als het terugkaatst. Dit veroorzaakt controverlies of een terugslag.

e Gebruik geen kettingzaagblad of getand zaagblad. Dergelijk inzetgereedschapveroorzaakt vaak een terugslag of controverlies over het elektrogereedschap.

Bijzondere verilgheidsvoor schriften voor het slijpen en doorslijpen:

a Gebruik uitsluitend de slijpaccessoires die voor uw elektrogereedschap toegestaan zich en de beschermkap die voor deze slijpaccessoires voorzien is. Slijpaccessoires die Niet voor het elektrogereedschap voorzien zich, kunnen nicht voldoende afgeschermd worden en zich onveilig.

b De beschemkap moet veilig aan het elektrogereedschap aangebracht en zo ingesteld zich, dat een maximum aan veiligheid bereikt worden, d.w.z. het kleinst

mogelijk deel van het slijplicham wijst open maar de gebruiker. De beschemkap moet de gebruiker gegen brostkukken en toevalig contact met de slijpaccessoires beschemmen.

c Slijpaccessoires mogen uitsluitend voor de aanbevolen toepassingen gezruikt worden. Bijvoorbeeld: slijp nooit met het zijoppervlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor materiaalverwijdering met de kant van de schijf. Zijdelingse krachtinwerking op deze slijpaccessoires kan ze breken.

d Gebruik altijd onbeschadigde spanflenzen in de juiste grotte en vorm voor de door u gekozen slijpschijf. Geschekte flenzen steunen de slijpschijf en verkleinen zo de kans dat de slijpschijf breekt. Flenzen voor doorslijpschijven+kennen verschillen van flenzen voor andere slijpschijven.

e Gebruik geen versleten slijpschijven van groter elektrogereedschap. Slijpschijven voor groter elektro gereedschap zichn tegen de hogere toerentallen van kleiner elektro gereedschap bestand en+kennen breken.

Bijkomende veiligheidsvoor schriften met betrekking tot doorslijpen:

a Vermijd een blokkering van de doorslijpschijf of een te hoge aandrukkracht. Voer geen overmatig diepe snedenuit. Een overbelasting van de doorslijpschijf verhoegt de belasting en devatbaarheid om te kantelen of te blokkeren en dus de kans op een terugslag of breuk van het slijplicham.

b Mijd het bereik voor enchter de roterende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van u weg beweegt, kan het elektro - gereedschap met de zich draaiende schijf in geval van een terugslag direct maar u toe geslingerd worden.
c Als de doorslijpschijf vast blijft zitten of als u het werk onderbreekt, schakelt u het apparaat uit en houdt u het rustig vast, tot de schijf tot stilstand gekomen is. Probeer nooit de nog draaiende doorslijpschijf uit het werkstuk te trekken, dit kan een terugslagveroorzaken.Zoek en herstel de oorzaak voor het vast blijven zitten.
d Schakel het elektrogereedschap Niet opnieuw in, zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eersthaar volte toerental bereiken, voor u het doorslijpen voorzichtig voortzet. Anders kan de schijf blijven vastzitten,uit het werkstuk springen of een terugslag veroorzaken.
e Ondersteun platen of groote werkstukken, om het risico van een terugslag door een vastgeklemde doorslijpschijf te verminderen. Grote werkstukken konnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan weerszijden en zowel nabij de zaagsnede als aan derand ondersteund worden.
f Wees bijzonder voorzichtig bij uitsnijdingen in bestaande wanden of andereplaaten met beperkt zich. De zagende doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere voorzieningen een terugslag veroorzaken.

OPGELET! Aan de bovenkant van het apparaat bevindt zich een spilvergrendeling. Druk de spilvergrendeling nooit in, als een slijpaccessoire draait!
OPGELET! Gebruik geen nicht versterkte, rechte slijpschijven, versterkte slijpschijven en slijppotten.

Hantering, transport en opslag van slijpschijven:

Slijpschijven zijn breekbaar en tevens gevoelig voor schokken en stoten. Daaromং bijzondere maatregelenoodzakelijk:

a) Laat schijven Niet vallen en vermijd de invloed van plotse schokken.
b) Gebruik geen neergevallen of beschadigde schijven.
c) Vermijd trillingen of schokken tijdens de toepassing.
d) Vermijd beschadigingen aan de opnameboring.
e) Vermijd belasting van het slijpoppervlak.
f) Bewaar slijpschijven vlak of verticaal, droog, vorstvrij en bij een constante gemiddelde temperatuur.
g) Bewaar de slijpschijven in hun originele verpakking of in speciale reservoirs en stellingkasten.

6 - Speciale verilgheidstips voor dit apparaat

Voor elektrische apparatuur met plaatsingstype X, waar bij een special voorbereid netsnoer voor de

uitwisseling van het netsnoor
noodzakelijk is: als het netsnoor van
het elektrische gereedschap
beschadigd is, moet het door een
speciaal voorbereid, via de
klantenserviceorganisatie verkrijgbaar
netsnoor verrangen worden.

• Vór het wisselen van de accessoires en onderhoudswerkzaamheden de stekker uit het stopcontact trekken en wachten tot de motor en de spill stilstaan.
• Spilvergrendeling alleen indrukken als de motor en de spil stilstaan.
• Alleen doorslijpschijven tot de maximaal toegestane diameter monteren.
• Bij de montage van accessoires, op de draairichting van machine en accessoires letten.
• Het toegestane toerental van de accessoires mag nicht minder zichn dan het stationaire toerental van de machine.
• Hand-, oog-, oor- en eventueel gezichtsbescherming dragen.
• Schakel de machine alsijd voor contact met het materiaal in.
  Leg de draaiende machine nooit neer.
• Werkstukken met lijmtangen enz. vastzetten.
• Doorslijpschijven nooit voor het voorbewerken gebruiken.

• Slijpschijven moeten met zorg volgens de aanwijzingen van de fabrikant worden bewaard en behandeld.

• Controller de schijf voor gebruik. Gebruik geen afgeb broken, gesprongen of op andere wijze beschadigde producten.

• Overtuigt u zich ervan dat het slijpgereedschap volgens de aanwijzingen van de fabrikant is aangebracht.
• Zorg ervoor dat:tussenlagen worden gebruikt,alsdeze met het slijpmiddel ter beschikking worden gesteld en vereist worden.
  Zorg ervoor dat het slijpmiddel voor gebruik juist aangebracht en bevestigd worden en LAST het gereedschap stationair 30 sec. in een veilige stand draaien. Onmiddelijk stoppen als aanzienlijke trillingen optreden of als ander gebreken geconstateerd worden. Als dit optreedt, controleert u de machine om de oorzaak op te sporen.
• Gebruik geen losse verlooppringen of adapters om slijpschijven met een groot gat passend te make.
• Overtuigt u zich er bij slijpgereedschap met schroefdraad van dat de schroefdraad lang genoeg is om de spillengte op te nemen.
  Zorg ervoor dat vonken dieijdens het gebruik ontstaan geen gevaar vormen, bv. Personen raken of ontvlambare substanties tot ontsteking brengen.
  Zorg ervoor dat bij stoffige werkzaamheden de ventilatiesleuven vrij়. Verwijder, indien het nodig maaronthijn, het stof, koppel eerst het elektrische gereedschap van het stroomnet los (gebruik Niet-metalen voorwerpen) en voorkom

beschadigingen van de interne onderdelen.

• De schijf draait na nadat het apparaat werk uitgeschakeld. Het apparaat pas wegleggen nadat het volledig tot stilstand is gekomen.

• Gebruik.altijd een oog-en oorbescherming.

• Persoonlijke beschermingsmiddelen, zoals stofmasker, handschoenen, helm en geschikte verilgheidskleding bijv. schort moeten ook gedragen worden.

Dit apparaat is nicht geschikt om door Personen (inclusief kinderen) met beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun veriligheid verantwoordelijk person of tenzij ze instructies kreten over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen.

Veiligheidsidentificatie

De symbolen op de behuizing hebden de volgende betekenis:

Niet bij het huisvuil gooien!

Belangrijk! Gebruiks - aanwijzing in acht nemen!

Draag een veiligheidsbril.

Gehoorbescherming dragen

Intertek

Vrijwillig kwaliteitskenmerk,geprüfte Sicherheit (gecontroleerde veiligheid)

Behuizing heeft een dubbele randaarding.

CE-markering (overeen -stemming met Europeseveiligheidsnormen)

7 - Montage en instelwerkzaamheden

Beschermkap van de schijf

De positie van deplaatafdekking (3) kan aan de respectievelijke arbeids - omstandigheden aangepast worden. Daarvoor de schroef (12) met een schroevendraier loosen en de afdekking op de neue positie draaien. De schroef wee stevig aantrekken (afb. 3).

De in het leveringspakket van dit articlel inbegrepen, gesloten schijfafdekking isuitsluitend voor doorslijpschijven bestemd.

LET OP! De gesloten kant van de beschermkap van de schijf要去 ter bescherming gegen vonden en afslijpsel altijd maar de bediener wijzen.

Slijp- resp. voorbewerkingswerkzaam - heden hunnen vergemakkelijkt worden met een beschemingsinrichting die speciaal voor deze werkzaamheden ontworpen werden. Deze beschemings -

inrichting kan onder het articikelnummer 2002210 op het aangegeven serviceadres besteld worden.

Montage en demontage van deschijfafdekking

In functie van de behoefte en het toepassingsgebied neemt u de schijfafdekking helemaal af. Daarvoor wordt de schroef (12) losser gedraaid zodate afdekking door te draaienuit de leisleuf van de slijkop verwijderd kan worden.

Montage in omgekeerde volgorde.

Montage van gereedschap

LET OP! Vór alle werkzaam - heden aan het apparaat de stekker uit het stopcontact trekken!

Doorslijk- en voorbewerkingsschijven

Op de spill (6) (afb. 2) können alle soorten slijp- en doorslijpschijven (haaks gebogen A/B, vlak en 'diamant' C) bevestigd worden. Alaar gelang de soort en de dikte van de schijf wordt waarvoor een geschikte plaats van spanschijf (7) en spanmoer (8) gekozen.

Spilvergrendelknop (4) diep indrukken en in deze stand houden. Evt. de spil met de vrije

hand iets draaien tot deze vastklikt.
Spanmoer met de bijgevoegde
flensssleutel goed vastdraaien (afb. 5).
Het werken met schijven dikker dan 6 mm worden nicht aanbevolen.

LET OP! Schijven voor het wisselen latent afkoelen, gevaar voor verbranding! Werk algtd met een gemonteerde beschemkap van de schijf.

LET OP! Ten aanzien van accessoires de gegevens van de fabrikant in acht nemen. Het toegestane toerental moet boven het stationaire toerental van het apparatusat liggen.

Extra handgreep

Het bijkomende handvat (2) kan afhankelijk van de werkwijze op twee verschillendeplaatsen aan de slijpkop gemonteerd worden (afb. 4).

8 - Gebruik

Inschakelen (Afb. 7)

In-/uitschakelinrichting (1) in de richting van de pijl op I (AAN) schuiven en vast in deze positie houden.

Uitschakelen (Afb. 7)

In-/uitschakelinrichting loslaten. De machine pas na volledige stilstand wegleggen.

Proefdraaien

LET OP! Laat het apparaat voor elk in gebruik nemen en na elke gereedschapwissel proefdraaien!

Controleer altijd of het gereedschap intact is, juist gemonteerd is en vrij kan worden gedraaid. Het proefdraaien moet ca. 30 seconden duren.

9 - Werkwijze

Zorg voor steunvlakken voor het te bewerken werkstuk
Op de draairichting en werkig letten

• Een zo groot möglichke afstand:tussen apparaat en bediener aanhouden
• Stoten op het werkstuk vermijden.

LET OP! Geen asbesthoudend materialial bewerken.

Doorslijpen

Slechts een ginge druk en geen zichwaartse belasting op de doorslijpschijf uitoefenen. Voeding aan het materiaal en toerental aanpassen. Apparaat moet tegenlopend werken (Afb. 9).

LET OP! Niet nat slijpen

Voorbewerken

Een werkhoek van 30^ à 40^ ten opzichte van het werkstuk aanhouden. Apparaat met matige druk heb en weer bewegen.

10 - Onderhoud en milieuubescherming

LET OP! Trek vór alle onderhoudswerkzaamheden de stekker uit het stopcontact.

Slijpstof regelmatig van machine en ventilatiesleuven verwijderen. Huisuitsluitend met een vochtige doek reinigen - geen oplosmiddel gebruiken! Droog het apparaatervoalgens goed af.

LET OP! Geleidend metaalstof kan de werkung van het apparaat negatif beinvloeden.

Bij het vaak bewerken van metaal de ventilatiesleuven regelmatig uitblazen en evt. een aardlekschakelaar (FI) voorschaken.

Vervangen van de koolborstels

Koolborstels onder de afdekking (10) altijd per twee latentervangen door eenvakman. Daar bij tegelijk het stof op decontacten met een penseel of persluchtlaten verwijderen.

OPGELET! Niet meer bruikbare elektrö- en accuapparaten horen Niet,thish bij het huishoudelijk afval! Zemoeten overeenkomstig richtlijn 2012/19 EU voor afgedankte elektrö- en

elektronische apparatuur
afzonderlijk verzameld
en maar een
milieuvriendelijk en
vakkundig
recyclingcentrum
gebracht worden.

Breng Niet更是bruikbare elektrische apparatuur aan eenplaatselijk inzamelpunt. Verpakkingsmaterialen aan soort geschienen inzamelen en conform deplaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na.

11 - Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatatie als alle onderdelen steeds bij de hand.
• Meister-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water houden. Verdere aan wijzingen treft u in de handleiding aan.
• Meister-artikelen worden aan strengkwaliteitstontroles onderworpen.

Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd za maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verzowel deijd die nodig is om de fouit op te sporen, als de reparatietijd zich. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.
• Als de reparatie nicht (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen.

ATTENTIE! indien het apparaat door u worden opengemaakt, dan vervallen al uw aanspraken op garantie.

BELANGRIJK! Wij wijzen eruitdrukkelijk op, dat wij volgens

de wet op de productaansprakelijk - heid Niet voor door once apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een verrangen van onderdelen Niet once originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie Niet door de klantenservice van Meister Werkzeuge GmbH of een geauthoriseerdevakman uitgevoerd werk! Dit geldt ook voor de gebruekte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.
• Ook na het verstijken van de garantietermijn kut u op ons blijven rekenen, waar dat eventuele reparatives aan Meister-artikelen dan gegen lage kosten door ons worden UITgevoerd.

dat de hierna ornschreven machine op basis van haar ontwerp en bouwwijze evenals in de door ons in verkeer gebrachte uitvoering voloet aan de desbetreffende, fundamentele veiligheids- en gezondheidsvereisten van de EU-richtlijnen (zie punt 4).

Deze verklaring heeft uitsluitend betrekking op de machine in de toestand waarin ze in verkeer gebracht worden, door de eindgebruiker achefteraf aangebrachte delen en/of achefteraf uitgevoerde ingrepen worden nicht in aanmerking genomen.

Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europees Parlement en van de Raad d.d. 8 Juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Productomschrijving/functie: Haakse slijper

Verwijdering van braam en eindbehandelig van

verschilnde staalkwaliteiten, materiaalen van brons en aluminium op gristulden. Gebuiligt als dreislingmaschine

aunlmiuern gletstukker . Gebrukt aus doorsbrijpraktmet passende slinschift en beschemkran kuppen er

Innsjdingen in staal, beton en steen doorgevoerd worden.

Desbetreffende EU-richtlijnen: - Machinerichtlijn 2006/42/EC

Bijkomende EU-richtlijnen: - Richtlijn betreffende EMC 2004/108/EC

Toegpaste geharmoniseerde normen:

Documentatieverantwoordelijke:

1. Datum/Ort/Name/Herstellerunterschrift: Datum/plaats/naam/handtekening van de fabrikant:

10.01.2014/Wuppertal/Manfred Benning

Gegevens over de ondertekenaar:

Technische leiding/productontwikkeling
