KULLANIM KILAVUZU BWS 500 C Meister Craft

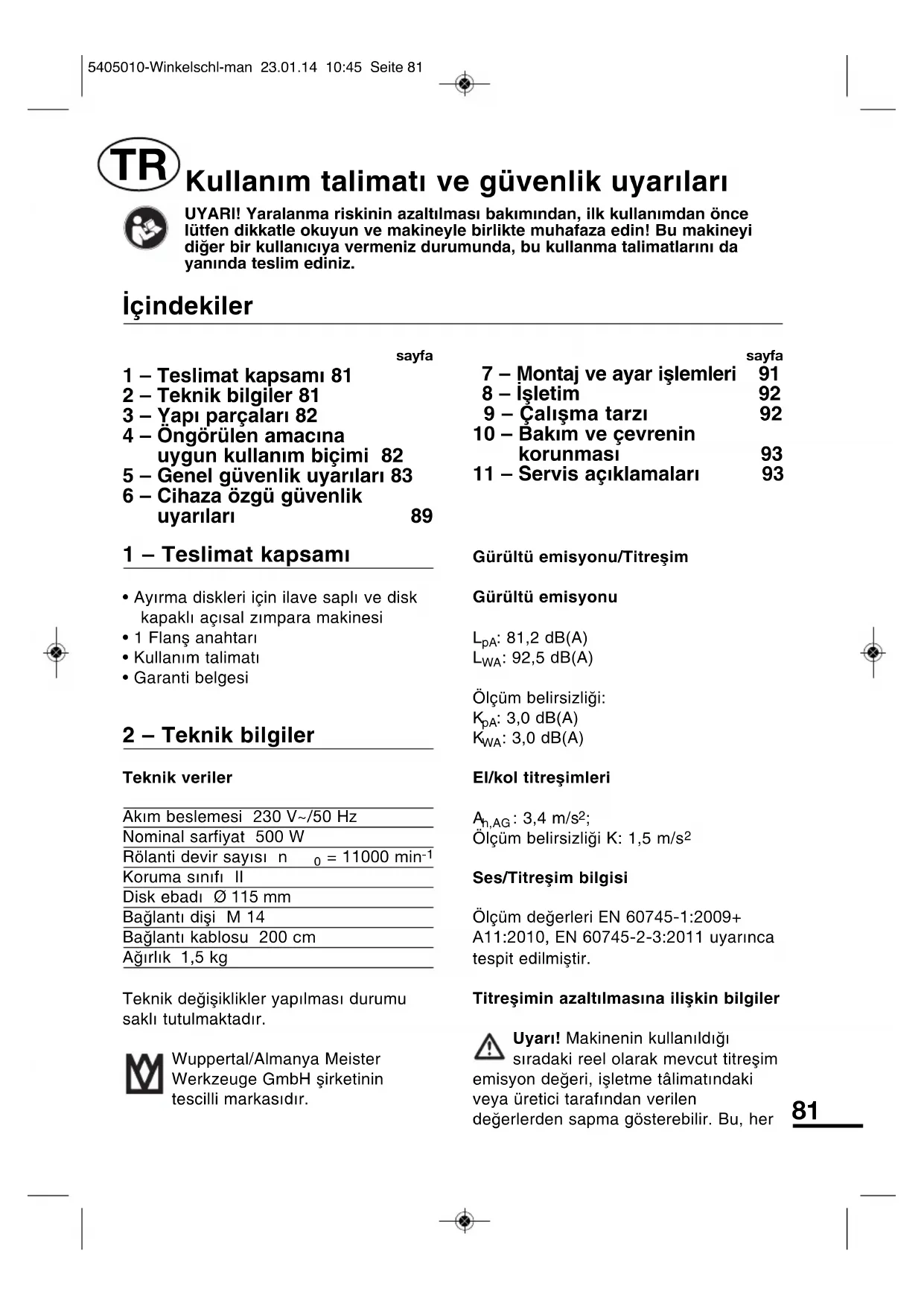

Kullanim talimat ve güvenlik uyarileri

UYARI! Yaralanma riskinin azaltilmasi bakimindan, ilk kullanimdan once lutfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi diger bir kullaniciya vermeniz durumunda, bu kullanma talimatlari n da yaninda teslim ediniz.

icindekiler

sayfa

1 - Teslimat kapsam 81
2 - Teknik bilgiler 81
3 - Yapi parçalari 82
4 - Ongörülen amacina uygun kullanim bucimi 82
5 - Genel guvenlik uyarilari 83
6-Cihaza ozgü gvenlik uyarilari 89

1 - Teslimat kapsami

• Ayirma diskleri icin ilave sapli ve disk kapakl açisal zimpara makinesi
  1 Flans anahtari
  Kullanim talimati
• Garanti belgesi

2 - Teknik bilgiler

Teknik veriler

Akim beslemsi 230 V\~/50 Hz

Nominal sarfiyat 500 W

Rolanti devir sayisi n 0 = 11000^-1

Koruma sinifi II

Disk ebadi 0115 mm

Baglanti disi M 14

Baglanti kablosu 200 cm

Aigrlk 1,5 kg

Teknik degisiklikler yapilmasi durumu sakli tutulmaktadir.

7 - Montaj ve ayar ilemleri 91
8-Isletim 92
9- Calisma tarzi 92
10-Bakim ve cevrenin korunmasi 93
11-Servis aciklamaları 93

Gürültü emisyonu/Titreşim

Gürültü emisyonu

LpA:81,2dB(A)

Ölçüm belirşiligi K: 1,5 m/s²

Ölçüm değerleri EN 60745-1:2009+

A11:2010, EN 60745-2-3:2011 uyarinca tespit edilmistir.

Titresimin azaltilmasina iliskin bilgiler

Uyari! Makinenin kullanildigi siradaki reelormal mevcut titresim emisyon degeri,isletme talimatindaki veya uretici tarafindan verilen degerlerden sapma gosterebilir. Bu,her

kullanimdan once ve kullanim esnasindo dikkate alinmasi gereken asagidaki faktorlerden kaynaklanabilir:

• Cihazdoğan kullanıyor mu?
• Uzerinde istem yapilan malzeme doitru malzeme mi?
• Cihaz kullanima uygun durumda mi?
• Saplar ve varsa titresim saplari monteli ve makine govdesine sabitlenmis durumda mi?

Makineyi kullanirken ellerinizde nahos bir his veya renk degisimi farketmeniz halinde, hemen islemi kesiniz. Yeterli derecede mola veriniz. Yeterli derecede mola verme hususuna riayet edilmemesi halinde, el-kol vibrasyon sendromu meydana gelebilir.

Ise ve makine kullanimina bagli olarak
zorlanma derecesinin tahmin edilmesi ve
buna uygun molalar verilmesi gereklidir.
Bu sayede islem suresince zorlanma
derecesi onemli oranda azaltilabilir.
Titresimlerde maruz kalabileceginiz riskleri
asgariye indiriniz. Isbu makineye isletmet
talmatinda belirtilen sekilde bakim
yapiniz.

Makinenin sikca kullanilacak olmasi halinde, saticinizla temasa geçmeniz ve gerekiyorsa anti-titresim aksami (saplar) temin etmeniz gereklidir.

Makineyi t=10°C veya daha Düşuk isilarda kullanmaktan seksiniz. Titresimden zorlanmanın sinirlanabileçigi sekilde is planı yapıniz.

Sesin azaltilmasiniliskin bilgiler

Bu cihaz, kacinilmaz olarak, belirli bir ses cikarir. Fazla ses yapacak isleri sadece buna izin verilen saatlere birakiniz.

Varsa gurultu yapmanin)yasak oldugu saatlere riayet ediniz ve calisma suresini

gerektiğince sinirlayiniz. Kendigüvenliginiz ve civardaki kılıleringüvenlikleri açından uygun bir kulakkıtkilmaldir.

3 - Yapi parçalari

1 AÇma/Kapama duzeneği
2 Ihave sap
3 Disk kappa
4 Mil sabitleme dugmesi
5 Flans anahtari
6 Baglanti disli mil
7 Sikiistirma diski
8 Sikistirma somunu
9 Sap
10 Kapak
11 Halka cubuk (Resim 2)
12 Vida (Resim 3)

4 - Öngörulen amaçlara uygün kullanım

Amacina uygun kullanim

Açisal zimpara makinesi, elektrikle calisan ve elde tutulan bir cihaz olup, hizla donen, yuvarlak ve konik disliyletahrik edilen bir taşlama diskine sahiptir.

Uygun taşlama diski ve koruyucu kapak ile taşlayüncü olarak kullanıldışında dokum capaqu alinabilir ve çesitli kalitede celik, bronz ve alüminyum malzemeler üzerinde nihai islem yapilabilir.

Uygun kesme diski ve koruyucu kapak ile kesici olarak kullanildiginda celik, beton ve taşa kesim yapilabilir.

Cihazi kullananin kullanim esnasinda kullanma talimatina ve makine üzerindeki uyari isaretlerine uygun olarak yeterli koruyucu donanimi saglamasi gereklidir. Cihazin ve diskinin, her kullanimdan once ve kullanilirken

muhtemel elektrik veya mekanik hasarlar olup olmadigi acsisindan kontrol edilmesi gereklidir.

Cihazda herhangi bir hasar tespit edilmesi halinde, islem kesilmeli ve uzman bir tamirhane ile baglantiya geçilmelidir.

Cihaz sadece amator kullanilmak uzere elle seyyar calistirilir ve ev islerinde sabit kullanim icin uygun degildir. Cihaz yaş kesime uygun degildir.

DIIKKAT! Cihazin amaci disinda kullanilmasi, uzerinde degisiklik yapilmasi ve uretici tarafindan kontrol edilmemi ve onaylanmami parçalar kullanilmasi halinde, önceden öngörulemeyeck hasarlar meydana gelebilir.

Amacina uygun olmayan kullanim

Cihazin "Amacina uygun kullanim" böllumunde belirtilmeyen her Tür kullanimi amacina uygun olmayan kullanimdir.

Cihaz, su amaça kullanilamaz:

• Amacina uygun kullanimarasinda sayilmayan malzemeler uzerinde islem yapilmasi,
• Testere ažzi ile kullanilmasi,
• Sabit cihaz olarak kullanilmasi,
  Daha baska cihazlarda tahrik unitesi olarak kullanilmasi

Bu takdirde yaralanma tehlikesi vardir.

Hatali kullanimdan dolayi meydana gelebilecek tum maddi hasarlardan veya yaralanmalardan, cihazi kullananin Kendisi sorumluluk tasir.

Makinedebara keya orijinal olmayan parcalarin kullanilmasi, uretici tarafindan verilen garantinin yanmasina yol acar.

Kalan riskler

Cihazin usulüne uygun kullanıması halinde, bir takim riskler kalabilir.

Cihazin cini ve yapisindan kaynaklanan asagidaki potansiyel tehlikeler meydana gelebilir:

• Korumasiz durumdaki taşlama diskiyle temas
• Håla doner durumda olan taşlama diskyile temas
• Taslama diskinin parçalarınin ve Dennis parçaların furlamasi
• Ongörulen kulakgün kullanilmaması halinde, isitme hasarlari
  Toz teneffus etme
• Yalitimsiz elektrikli parçalarla temasta elektrik carpma tehlikesi.

Kullanma kilavuzunuzdaki talmatlara
riayet edilmemesi halinde, usulune
uygun olmayan kullanim yuzunden dahabasta riskler de meydana gelebilir.

5 - Elektrikl aletlerin kullanimina iliskin genel güvenlik uyarılı

I. Genel emniyet uyarilari

Dikkat! Butun guvenlik talimatlari ve hukumleri

okunmalidir. Asagidaki talimat hukumlerine uyulmadiigi takdirde elektrik carpmasi, yangin ve/veya agir yaralanma tehlikeleri meydana gelebilmektedir.

Bir sonraki kullanim icin bu güvenlik talimatlarini ve hukumlerini güvenli bir yerde saklayıniz.

Uyari ve talimat hukumlerinde kullanilan "Elektrikli El Aleti" kavrami, akim sebekesine bagli (sebeke böglanti kablosu ile) aletlerle akü ile calisan

aleleri (akim sebekesine baglantisi olmayan alelter) kapsamaktadir.

1 Calisma yeri

a Calistiginiz yeri temiz ve duzenli tutunuz. Calistiginiz yer dizensiz ise ve iyi aydinlatilmamissa kazalar meydana gelebilmektedir.
b Yakininda yanici sivilar, gazlar veya tozlar bulunan patlama tehlikesi olan yerlerde aletinizle calismayiniz. Elektrikli el aletleri, toz veya buharlarin tutusmasina neden olabilecek kivilcimlar cikartmaktadirlar.
c Elektrikli el aleti ile calisirken tocuklari ve baskalarin uzakta tutunuz. Dikkatiniz违法违规 olursa aletin kontrolunu kaybedebilirsiniz.

2 Elektrik emniyeti

a Aletin fişi prize uymaldir. Fisi hicbir zaman degişirmeyiniz. Koruyucu donanimi bulunan topraklanmş alelerle birlikte adaptorfor fişi kullanmayiniz. Degistirilmemiş fiş ve uygun pris elektrik carpma tehlikesini azaltir.
b Borular, kalorifer petekleri, isiticiar ve buzdlaplari gibi topraklanmis yüeylerle bedensel temasa gelmekten kaçıniniz. Bedeniniz topraklandigianda buyuk bir elektrik carpma tehlikesi ortaya ÇiKar.
c Aleti yagmur altinda veya nemli yerlerde birakmayiniz. Suyun elektrikli el aleti icine sizmasi elektrik carpma tehlikesini yukteltir.
d Aleti kablosundan tutarak taşimayıniz, kabloyu kullanarak asmayıniz veya

kablodan cekerek fişiçikartmayiniz. Kabloyu isidan, yağdan, keskin kenarl ciisimlerden veya aletin hareketli parçalarindan uzak tutunuz. Hasarı veya dolamş kablo elektrik carpma tehlikesini yükseltir.

e Bir elektrikli el aleti ile açık havada calisirken, mutlaka açık havada kullanilmaya onaylı olan bir uzatma kablosu kullaniniz. Açık havada kullanilmaya uygun uzatma kablosunun kullanilmasi elektrik carpma tehlikesini azaltır.
f Elektrikli aletin nemli ortamda kullanilmasin mutlaka gerekli olmasi halinde, seksak akimdan koruma tertibatl salter kullaniniz. Cecak akimdan koruma tertibatl salter kullanilmasi elektrik carpma riskini azaltir.

3 Kisilerin Güvenligi

a Dikkatli olunuz, ne yaptiginiza dikkat ediniz, elektrikl el aleti ile isinizi makul bir tempo ve yontemle yurutunuz. Yorgunsaniz, aldiginiz haplarin, ilaclarin veya alkolun etkisinde iseniz aletinizi kullanmayiniz. Aleti kullanirken bir anlik dikkatsizlik onemli yaralanmalara neden olabilir.
b Daima kisesel koruyucu donanim ve koruyucu gozluk kullaniniz. Yaptiginiz ise gore kullanacaagini toz maskesi, kaymayan is ayakkabilari, kask ve kulaklik yaralanma tehlikesini azaltir.
c Aletin kontrol dişi calismamasi icin gerekli onlemleri aliniz. Aleti akim sebekesine veya aküye baglamadan once, kalirmadan veya tasimayaformancelaman once kapali oldugundan emin olunuz. Aleti tasirken parmaginiz

salter uzerinde olursa veya aleti acik durumda akim sebekesine baglarsaniz kazalara neden olabilirsiniz.
d Aleti calistirmadan once ayar aletlerini veya anahtarlari aletten cikartiniz. Aletin donen parcalarinin iciinde bulunabilecek bir yardimci alet yaralanmalara neden olabilir.
e Kendinize cok fazla guvenmeyiniz. Calisirken durusunuz guvenli olsun ve dengenizi her zaman saglayiniz. Bu sayede aleti beklenmedik durumlarda daha iyi kontrl edebilirsiniz.
f Uygun is elbiseleri giyiniz. Genis giysiler giymeyiniz ve takı takmayiniz. Saçlarinizi, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarindan uzak tutunuz. Bol giysiler, uzun saçlar veya takilar, aletin hareketli parçaları tarafindan tutulabilir.
g Tutamaklari kuru, temiz ve yagsiz tutunuz. Yagli tutamaklar kayabilir ve aletin kontrolunu kaybedebilirsiniz.
h Toz emme donanimi veya toztutma tertibati kullanirken, bunlarin bagli oldugundan veogrukullanildigindan emin olunuz. Bu donanimlarin kullanilmasi tozdan kaynaklanacak tehlikeleri azaltir.
4 Elektrikli el alelerinin ozenle kullanimi ve bakimi
a Aleti asri olcude zorlamayiniz. Yaptiginiz ise uygun elektrikli el aletleri kullaniniz. Uygun performansli elektrikli el aleti ile belirlenen calisma alaninda daha iyi ve guvenli calisirsiniz.
b Salteri bozuk olan elektrikli el aletini kullanmayiniz. Açilip kapanamayan bir elektrikli el aleti tehlikelidir ve onarilmalidir.

c Alette bir ayarlama islemine\ baslamadan once, herhangi bir\ aksesuari degistirken veya aleti\ elinizden birakirken fisi prisden\ cekiniz. Bu onlem, aletin yanlisiikla\ calismasini onler.
d Kullanim disi duran elektrikli el aletlerini;cocuklarin ulasamayacagi bir yerde saklayiniz. Aleti kullanmayi bilmeyen veya bu kullanim kilavuzunu okumayan kisilerin aletle calismalarina izin vermeyiniz.Denyimsiz kisiler tarafindan kullanildiginda, elektrikli el aletleri tehlikelidir.
e Aletinizin bakimini ozenle yapiniz. Aletinizin kusursuz olarak islev gormesini engelleyebilecek bir durumun olup olmadigi, hareketli parcalarin kusursuz olarak islev gorpup gormediklerini ve sikisip sikismadiklarini, parcalarin hasarli olup olmadiklarini kontrol ediniz. Aleti kullanmaya baslamadan once hasarli parcalari onartiniz. Bircok is kazasi aletin kotu bakimindan kaynaklanmaktadir.
f Kesici uclari daima keskin ve temiz tutunuz. Ozenle bakimi yapilmis keskin kenarli kesme uclarinin malzeme icinde sikisma tehlikesi daha azdir ve daha rahat kullanim olanagi saglarlar.
g Elektrikli el aletini, aksesuari, uclari ve benzerlerini, bu ozel tip alet icin ongorulen talimata gore kullaniniz. Bu siralamada olmak uzere, calisma kosullarini ve yaptiginiz isi dikkate aliniz. Elektrikli el aletlerinin kullanimlari icin ongorulen alanin disinda kullanilmalari tehlikel durumlara neden olabilir.

5 Servis

a Aletinizi sadece yetkili personele ve original yedek parca kullanma kosulu ile onartiniz. Bu sayede aletin gvenligini surekli hare getirsiniz.
II. Tum uygulamalar icin emnietuyarilari
Kesme ve kaba taşlama icin ortak uyari aciklamaları:
a Bu elektrikli aletin zimpara/taşlama ve kesme makinesi olarak kullanıması gereklidir. Cihaz beraberinde size verilmş atan:tüm uyarilari, talimatlari, sekilleri ve verileri dikkate aliniz. Asagidaki talimatlara riayet etmemeniz halinde, elektrik carpması, yangin ve/veya agr yaralanma meydana gelebilir.
b Bu elektrikli alet, zimpara kagidiyla zimparalamaya, tel fircayla calismaya ve perdahlama islemine uygun degildir. Bu elektrikli aletle ongorulmeyen uygulamalarda bulunulmasi, tehlike ve yaralanmalara yol acabilir.
c Üretici tarafindan Özel olarak bu elektrikli aleitçın öngörülmemiş ve tavsiye edilmemisi olanaksamı kullanmayiniz.Soz konusuaksami elektrikli alete takabiliyor olmaniz, güvenlbir kullanim garantisi vermez.
d Takilacak aletin izin verilen devir sayisi, en azindan elektrikli alet uzerinde belirtilen azami devir sayisi kadar olmaldir. Izin verilenden daha hizl donen aksam, tahrip olabilir.
e Takilacak aletin dis capi ve kalinligi, elektrkli aletinizin ebatlarina uygun

olmalidir. Yanlis saptanan aletler, yeteri derece korunamaz ve kontrl edilemez.

f Zimpara diskleri, flanslar, zimpara carklari veya baska aksam, elektrikli aletinizin zimpara miline tam uymalidir. Elektrikli aletin zimpara miline tam uymayan aletler, esit olmayan bucimde donerler, cok fazla titresim yaparlar ve kontrlun kaybedilmesine neden olabilirler.
g Hasarli alel kullanmayiniz. Her kullanimdan once zimpara diskinde koper yerler ve Çatlaklar olup olmadigi, Zimpara carkinda Çatlaklar, asinma veya asiri yipranma olup olmadigi, tel fircalarda sallanan veya kirlmış teller olup olmadigi kontrol ediniz. Elektrikli aletin veya bunda kullanlan aletin yere duşmesi halinde, hasarGORUP gormediigi kontrol ediniz veya hasarsiz bir alel kullaniniz. Aleti kontrol ettikten sonra kullanmaya baslamaniz halinde, donen takili aletten siz ve etrafinizdakiler uzak durunuz ve aleti 1 dakika sureyle azami devir sayisinda calistiriniz. Takili hasarli aleler genelde bu test suresi zarfinda kırilurlar.
h Kisisel koruyucu donanim kullaniniz. Uygulamaya gore komple yuz maskesi, goz koruyucu veya koruyucu gozluk kullaniniz. icabi halinde toz maskesi, kulaklik, koruyucu eldiven veya sizi zimpara ve malzeme paraciklarindan koruyacak ozel onluk kullaniniz. Gozler, cseitli islemlerde etrafasigrayabilecek yabanci maddelerden korunmalidir. Toz ve nefes maskesi, islemde cikacak tozlariTfretlemelidir. Uzun sure fazla gurultye maruz kalmaniz, isitme hasarina yol acabilir.

i Baskalarin sizin calistiginiz bolge ile aralarinda yeterli mesafe birakmalarina dikkat ediniz. Calistiginiz bolgeye girecek herkesin kisel koruyucu donanim takmasi gerekir. Uzerinde islem yapilan malzemeden kopacak parcalar vya kiran aletler etrafa siayabilir ve dokrudan calislan bolgenin disinda da yaralanmalara neden olabilir.
j Takili aletin gorumleyen elektrik hatlarina veya kendi kablosuna temas edbilecegi isler yapiyorsaniz, cihazi sadece izole tutma yerlerinden tutunuz. Gerilim ileten hatlarla temas, cihazin metal parçalarini da gerilimli hale getirir ve elektrik carpmasina yol acabilir.
k Elektrik kablosunu donmekte olantakili aletlerden uzak tutunuz. Cihaz uzerindeki kontrolunuzu yitirmeniz halinde, elektrik kablosu koparak veya dolanarak, elinizi veya kolunuzu donmekte olan takili alete kaptirabilir.
I Takili alet tam olarak durmadan asla elektrikli aleti elinizden yere birakmayiniz. Donmekte olan takili alet tezgaha temas edebilir ve elektrik alet uzerindeki kontrolunuzu yitirmenize neden olabilir.
m Elektrikli aleti taşırken calıstirmayıniz. Donmekte olan takili alet, uzerinizdeki giysiniz ile tesadüfentemas ederek onu kapabilir ve vucudunuza saplanabilir.
n Elektrikli aletinizin havalandirma deliklerini duzenli araliklarla temizleyiniz. Motor fani mahfazasinatoz toplamakta olup, metal tozunun asiri birikmesi, elektrik acisindan tehlikelere yol acabilir.

o Elektrikli aleti yanici malzemelerin yakininda kullanmayiniz. Cikan kivilcimlar, bu turden malzemelerin tutusmasina neden olabilir.

p Sivi soğutucu madde gerektiren aletler takmayiniz. Su veya diger sivi soğutucu maddelerin kullanilmasi, elektrik carpmasina yol acabilir.

III. Tum uygulamalar icin digemniyet uyarilari

Geri tepme ve ilgili uyarilar

Geri tepme, zimpara diski, zimpara carki, tel firca v.b. turlunden donen alelirin takilip kalmasi veya bloke olmasi yuzunden meydana gelen ani bir tepkidir. Takilip kalma veya bloke olma, donen aletin aniden durmasina yol acar. Bu yuzden kontrolden cikan elektrkli alet, bloke olan yerde takili aletin donme yonunun tersine hizlanabilir.

Örneğin zımpara diskinin üzerinde ilem\ yapilan malzemede takilip kalması veya\ bloke olması halinde, ilelenen\ malzemeye girmiş durumdaki zımpara\ diskinin kenari takilip kalabilir ve bu\ yüzden zımpara diski kırilabilir ya da\ geri tepmeye yol acabilir. Bu durumda\ zımpara diski, bloke yerdeki DONme\ yonüne baglı olarak aleti kullanana\ doğan hareket eder veya ondan geri\ teper. Bunda zımpara diski de kopabilir.

Geri tepme, elektrikli aletin yanlş veya hatali kullanimdan kaynaklanir. Asagida tarif edilen uygun tedbirler sayesinde bunun onüneGPCilebilir.

a Elektrikli aleti siki tutunuz ve vucudunuzla kollarinizi geri tepme kuvvette karstoyak bir pozisyona getiriniz. Geri tepme kuvvetini veya alet hizlanirken tepki

momentlerini mumkun olan en iyi bicimde kontrl edbilmek icin eger mevcutsa her zaman ilave sapi kullaniniz. Kullanici, uygun tedbirler saysinde geri tepme ve tepki kuvvetlerine hakim olabilir.

b Elinizi asla donmekte olan takili aletlere yaklastirmayiniz. Takili alel, geri tepme esnasinda elinizin uzerinde hareket edebilir.

c Elektrikli aletin muhtemel bir geri tepme esnasindaki hareket sahasindan vucudunuzu uzak tutunuz. Geri tepme, bloke olan yerde elektrikli aleti zimpara diskinin tersi yonune iter.

d Koşe, keskin kenar gibi yerlerde özellikle dikkatli calisiniz. Takili aletlerin malzemenen geri tepmesini ve sikişmasini onleyiniz. Donmekte olan takili aletler, kõselerde, keskin kenarlarda veya geri tepme halinde sikişmaya meyillidirler. Bu ise, alet üzerindeki kontrolün kaybina veya geri tepmeye yol acar.

e Zincirli veya disl testere agzikullanmayiniz. Bu turden alelter, genelde geri tepmeye veya elektrkli alet uzerindeki kontrolun yitirilmesine yol acar.

Zimparalama/Taşlama ve zımparalı kesemeye ilşkin Özel emniyet uyarları:

a Sadece elektrikl aletiniz icin kullanimina izin verilen taşlama carki ve bu taşlama carklari icin öngörulen koruyucu;kapak kullaniniz.Elektrikl aletiniz icin öngörulmemis olan taşlama carklari yeterince korunamaz ve güvenli degildir.

b Koruyucu kapaçın güvenli bucimde elektrikli alete takilması ve en üst derecede güvenlik-SAğlanacak sekilde ayarlanması gereklidir, yani, taslama carkinin mümkün olan en küçuk kismi kullaniciya bakmalidir. Koruyucu kapaçın kullaniciyi kırilabilecek parçalardan ve taslama carkiyla tesadufen temas etmesinden koruması amaçlanmaktadir.

c Taşlama Çarklari sadece tavsiye edilen uygulama alanlarinda kullanilabilir. Örentlich: Asla kesme diskinin yan yüzüyle taşlama yapmayıniz. Kesme diskleri, diskin kenarylaya malzeme kalırmak ilendir. Bu taşlama disklerine yandan kuvvet uygulanması kırilmalarına yol acabilir.

d Sadece hasarsiz ve seçtiğiniz zimpara diskine uygün ebatta ve biciimde sikma flanslari kullaniniz. Uygün flanslar, zimpara diskini destekler ve zimpara diskinin kırilmatahlikesini azaltir. Kesme diski icin olan flanslar, dhezimpara diskleri flanslarindan farklilik goşterebilir.

e Daha buyuk elektrikli alelerin asinmis zimpara disklerini kullanmayiniz. Buyuk elektrikli alelerin zimpara diskleri, kucuk elektrikli alelerin daha yuksek devir sayilarina uygun tasarimlanmami olup, kırilabilir.

Zimparali kesmeye iliskin ilavemniet uyarilari:

a Kesme diskinin bloke olmasindan veya cok fazla basinc uygulamaktan kaçıniniz. Asiri derin kesim yapmaktan kaçıniniz. Kesme diskine asiri yüklenme, zorlanmasina, sikmasina veya bloke olmasina ve

boylelikle de geri tepmeye ya da taşlamaçarkinin kırilmasina yol acar.

b Donmekte olan kesme diskinin onunde ve arkasinda durmaktan kaçıniniz. Malzemye saplanıs durumdaki kesme diskini ittiginizde, herhangi bir geri tepme halinde elektrikli alet denen diskle beraberogrudan size carpabilir.

c Kesme diskinin sikismasi ya da sizin ise ara vermeniz halinde, cihazi kapatiniz ve disk tamamen durana kadar hareketsiz tutunuz. Asla hala donmekte孕期 kesme diskini kesikten cikarmaya kalkismayiniz,aksi takdirde geri tepme meydana gelebilir. Sikismanin nedenini bulup,bertaraf ediniz.

d Elektrikli alet malzemede oldugu surece acmayiniz. Kesmeye dikkatlice devam etmeden once, kesme diskinim tam devir sayisina ulasmasini bekleyiniz. Aksi takdirde disk takilip kalabilir, malzemeden firlayabilir veya geri tepmeye yol acabilir.

e Sikişmigi kese m diskinden kaynaklanacak geri tepme riskini azaltmak üzere,plaka vya buyuk parçaları destekleyiniz. Buyuk parçalar, kendi ağırliklari altinda bukulebilirler.Malzeme,hem kesigin yakinindan hem de kenardan olmak üzere her iki taraftan desteklenmelidir.

f Duvara veya diger gorunmez alanlara "on delme yapmaksizin kosimlerde" ozellikle dikkatli olunuz.

Kesme diski, kesme esnasinda gaz veya su borularina, elektrik hatlarina veya baska cisilmere carparak geri tepmeye yol acabilir.

DIIKKAT! Cihazin ust tarafinda mil sabitlemesi bulunmaktadir. Taşlama diski donerken asla mil sabitlemesine bastirmayiniz!

DIIKKAT! Takviyesiz diz taşlama diskleri, takviyeli taşlama diskleri ve canak taşlama taşlari kullanmayınüz.

Taşlama disklerinin kullanimi, taşınması ve depolanması:

Taşlama diskleri kırilabilir ve darbe ve carpmalarakıssi hassastir. O nedenle özel onlemler gereklidir:

a) Diskleri yere duşürmeyiniz ve ani darbelerden kaçıniniz.
b) Yere duismu veya hasar gormus diskleri artik kullanmayiniz.
c) Uygulama esnasinda titresim ve sarsintilardan kaçıniniz.
d) Kavrama deliginde hasarlardan kaçıniniz.
e) Taslama yuzeyinde zorlamalardan kacininiz.
f) Taşlama disklerini扭矩 veya dik, kuru, donmayacak sekilde ve sabit ortasicaklikta depolayiniz.
g) Taslama disklerini original ambalajinda veya ozel kutu ve raflarda muhafaza ediniz.

6 - Cihaza özgü güvenlik uyarilari

• Baglanti kablosunun degistirilmesinde özel hazirlanmş bir baglanti kablosunun gerekli oldugu X takma

turlu elektrikli alelter icin: Elektrikli aletin böglanti kablosunun hasar gormesi halinde, bunun yerine musteri hizmetlerinden edinilebilecek ozel hazirlanmis bir böglanti kablosunun takilması gereklidir.

• Aksesuar要考虑 ve dokuzlak calismalarindan once cihazin fisini cekiniz ve motor ile milin durmasini bekleyiniz.
• Mil sabitleme tertibatina sadece motor ve mil durur vaziyetteyken basiniz.
• Sadece izin verilen asgari captakesme diskleri takiniz.
• Aksesuar takarken, makine ve aksesuarin donme istikametini dikkate aliniz.
• Akesesuar parçalarınin izin verilen devir sayisi, makinenin rolanti devir sayisin in altinda olmamaldir.
• Koruyucu eldiven, gozluk, kulaklik ve gerekirse yuzu koruyucu masketakiniz.
• Makineyi islenecek malzeme ile temas etmeden hemen once aciniz.
• Makine calisir haldeyken elinizden asla birakmayiniz.
• Islencecek parçayı mengene v.s. ile sabitleyiniz.

• Kesme disklerini asla kaba ilem icin kullanmayiniz.
  Zimpara disklerinin uretici talimatlari uyarinca itinayla muhafaza edilmeleri ve kullanilmaları gerekmektedir.

• Diski kullanmadan once kontrol ediniz, kırık, deforme veyaatoriesluru hasara uğramı ürünleri kullanmayıniz.
  Zimpara alelerinin uretici talimatlari uyarinca takilmis olduklarindan emin olunuz.
  Zimpara araci ile verilmis olan veya kullanilmasi istenen petlerin kullanilmasi saglayiniz.
  Zimpara aracini kullanmaya
  baslamadan onceogrutakilmasini
  ve sabitlenmesini saglayiniz ve aleti rolantide 30 saniye sureyle saglam bir pozisyonda calistiriniz. Siddetli
  sallanma veya baska bir kusur tespit etmeniz halinde hemen durdurunuz. Boyle bir durumda, nedenini bulmak icin makineyi kontroldenGPCiriniz.

• Buyuk delikli zimpara disklerini uydurmak icin kucultme yuvasi veya adaptorlor kullanmayiniz.
  Disli zimpara alelirinde disin mil uzunlugün kavrayabilecek uzunlukta oldugundan emin olunuz.
  Aleti kullanirken cikan kivilcimlarin tehike yaratmamasini,orn. insanlarin uzerine siqramamasini veya yanici cisimlerin alev almasina yol acmamasini saglayiniz.
  Toz cikaran islemlerde havalandirma deliklerinin tikali olmamasini saglayiniz. Tozu temizlemek gerektiginde, once elektrikli aleti prisden cekiniz (temizlerken metal olmayan cisimler kullaniniz) ve ic parcalarin hasar gormesinden kaçıniniz.

• Aletin kapatilmasindan sonra da disk bir sure donmeye devam eder. Cihazi ancak tamamen durduktan sonra elinizden birakiniz.
  Daima koruyucu gozluk ve kulaklik takiniz.

• Toz maskesi, eldiven, kask gibi kişisel koruyucu donanim ve uygun koruyucu kiyafet, orn. onluk takilması da gereklidir.

• Elektrik kablosunun hasar gormesi halinde, - muhtemel tehlikelerden kacinmak icin - uretici veya onun musteri servisi tarafindan degistirilmesi gereklidir.

Bu cihaz, güvenliklerinden sorumlu bir kisinin denetimi olmaksizin ya da bu kisi tarafindan cihazin{nasil kullanilacagi tarif edilmeden siniri fiziki,duyusal veya zihinsel yetilere sahip kisiler (cocuklar dahil) tarafindan ya da tecrubesizce ve/veya bilgisizce kullanilamaz. Cocuklarin cihazla oynamamalarinin saglanmasi acsisindan kontrl alto tutulmasi gerekmektedir.

Emniyet isaretleri

Alet kasasi uzerindeki isaretler su anamlara gelmektedir:

Normal ev cöpüyle beraber imha etmeyiniz!

Normal ev copuyle beraben imha etmeyiniz!

Koruyucu gozluk takiniz.

Kulaklik kullaniniz

"Kontrrollu emniyet"gonullukalite muhuru

Alet kasasi cifte izolasyon korumalidir

CE isareti (Avrupa emniyet normlarina uygunluk)

7 - Montaj ve ayar ilemleri

Disk kapa

Disk kapağınin pozisyonyu (3) gereken calisma kosullarina gore ayarlanabilir. Bunun icin vidayi (12) tornavidayla aciniz ve kapaşi stenen pozisyona getiriniz. Ardindan vidayi tekrar sikistiriniz (Resim 3).

Bu urunun teslimat kapsaminda bulunan kapali disk kapagi sadece kesme diskleri icin ongorulmustur.

DIKKAT! Disk kapagınin kapalı tarafa kılıçilmardan ve surtünmelerden korunmak ilen daime kullanıya bakmalidir.

Taşlama ve kaba ilemler, bu isler yüzel olarak tasarlanmigi koruma dizeneği ile daha kolay yapilabilmektedir. Koruma dizeneği belirtilen servis adresinden ürün numarası 2002210 ile siparis edilebilmektedir.

Disk kapaigin takilmasi ve sokulmesi

Ihtiyaca ve uygulama alanina baglı olarak disk kapagini tamamen;cikarabilirsiniz. Bunun icin, vidayi (12)

kapak zimpara kafasinin yatak yivindendondurulerek ickarilabilene kadar aciniz.

Tersine sirayla tekrar monte ediniz.

Aletlerin montaji

DIKKAT! Cihazdaki her ilelemden once fişi cekiniz!

Kesme ve kaba ilem diskleri

Mile (6) (Resim 2) her tur zimparalama ve kesme diski takilabilir (krankl A/B, diz ve 'Diamant' C). Disk cinsine ve kalinligina bagli olarak sikistirma diski (7) ve sikistirma somunu (8) icin uygun)duzen segilir.

Mil sabitleme duğmesine (4)
sonuna kadar basınüz ve bu
pozisyonda tutunuz. Gerekirse

mili diger elinizle yerine tam oturana kadar hafifice ceviriniz. Sikistirma somununu cihaz beraberinde verilen flang anahtari ile sikistiriniz (Resim 5). 6 mm'den daha kalin disklerle calisilmasi tavsiye edilmez.

DIKKAT! Diskleri degiistirmeden once soğumaları bekleyiniz,

aksi takdirde yanma tehlikesimevcuttur! Daima disk kapaigi takiliveziyette calisiniz!

DIKKAT! Aksesuarda üretici bilgilerini dikkate aliniz. izin

verilen devir sayisi cihazin rolanti devir sayisin uzerinde olmalidir.

ilave sap

Ihave sap (2), ise gore zimpara kafasina 2 farkli yere takilabilitir (Resim 4).

8 - Calistirma ilelmi

Açma (Resim 7)

Açma/kapama dizeneğini (1) ok yönunde I (ACIK) noktasina kaydiriniz ve bu konumda tutunuz.

Kapama (Resim 7)

Açma/kapama dizeneğini birakiniz. Makineyi ancak tamamen durduktansonra elinizden birakiniz.

Deneme calistirmasi

DIKKAT! Deneme calistirmasini cihazi her calistirmadan once ve

her alet degisiminden sonra yapiniz!

Aletlerin kusursuz isler,ogrue monte edilmis ve serbestce donuyor vaziyette olduklarindan daima emin olunuz.

Deneme calistirmasi yakl. 30 saniye surmelidir.

9 - Calisma tarzi

• Islencek maddenin saglam zeminde durmasini saglayiniz.
• Donme yönunj ve fonksiyonu dikkate aliniz.
  Cihazla kullaniciarasinda mumkun olan en fazla mesafeyi yaratiniz.
• Islencek maddeye darbe uygulamayiniz.

DİKKAT! Asbest iceren malzemeler üzerinde ilem yapmayınüz!

Kesme

Kesme diskine sadece hafifc basinç yapiniz ve yanlari zorlamayiniz.

Malzeme beslemesini ve devir sayinibirbirine ayarlayiniz.Cihaz ters donuste calismaldir (Resim 9).

DIKKAT! Yas kesim yapmayiniz!

Kaba isleme

Islenecek maddeye 30^ - 40^ aci birakiniz. Cihazi hafif bastirarak ileri-geri hareket ettiriniz.

10 - Bakim ve cevrenin korunmasi

DIKKAT! Her bakim ileleminden once fişi cekiniz!

Zimpara tozunu duzenli olarak
makineden ve havalandirma
yariklarindan temizleyiniz. Alet kasasin
sadece nemli bir bezle temizleyiniz,
cozuckullanmayiniz! Ardindan iyice
kurulayiniz.

DIKKAT! Iletken metal tozu makine fonksiyonlarini olumsuz, eyebilir!

Yogun metal islemlerinde havalandirma yarigni duzenli olarak temizleyiniz ve gerekirse seksak akim koruma tertibatli (FI) salteri devreye dokunuz.

Kömur fürçalarinin degişistirilmesi

Kapak (10) altindaki körür fircalarin bir tekniyen tarafindan daima Çift olarakdehyigişirilmesini saglayiniz. Ayni zamanda kontak yerleri üzerindeki tozu fırca veyabasinci hava ile temizlettiriniz.

DIKKAT! Kullanilamayacak durum gelen elektrikli ve akulü aletler ev ne atilamazlar! Bunlarin elektrikli

ve eski elektrikli aletlere iliskin 2012/19 AB yonetmeligi uyarınca ayrı

bir yerde toplanmaları,
çevreye zarar vermeyeck
ve usulüne uygün seksilde
yenidendehyerlendirme
yerine verilmeleri
gerekmektedir.

Lüften artık kullanılamayan durumda olan elektrikli cihazlarinizi yerel toplama noktaları intikal ettiniriz. Ambalaj malzemelerini türlerine gore ayır olarak toplayiniz ve yerel)yonetmelik hukumleriogrultusunda atik giderme islemine tabi tutunuz. Lüften ayrintili bilgiler icin yerel)yonetim makamlariniza müracaat ediniz.

11 - Servis aciklamaları

Kullanim kilavuzu, bulunmasi halinde aksesuar parcalari ve makineyi original ambalajinda saklayin. Boylece tum bilgi ve parcalar daima elinizin.altinda olur.
Meister alelteri buyuk capli bakim gerektirmez, govdin temizlenmesi icin nemli bir bez yeterlidir. Elektrikli alelteri kasinlikle suyun icine sukmayin. Daha genis bilgiler kullanim kilavuzundan alinabilir.
- Meister alelteri siki kalite kontrolunden geçirilir. Buna ragmen fonksiyon arizasi meydana geldiginde aleti servis adresimize postalayin. Aletiniz kisa sure icinde tamir edilecektir.
- Ariza hakkinda yapilacak kisa açıklama ariza arama ve tamir suresini azaltacaktı. Arizanin garanti suresi icinde meydana gelmesi halinde aletin icine garanti servifikasi ve kasa fisini de koyun.

• Arizanin garanti suresinin disinda meydana gelmesi halinde firmamiz tamir ucretini sisden talep edecektir.

ONEMLI! Aletin açilması halinde garanti hakkiniz kaybolur.

DIIKKAT! Ürün Sorumluluk Yasasa gore, uygunsuz yapilan tamiratlarda veya orjinal olmayan ya da tarafimizca onaylanmayan parçalarin deistirilmesi nedeniyle ve tamiratin makinererimizin yol acacai hasarlar icin sorumluluk almadümizi

ehemmyle belirtiriz! Ayni sey kullanilan aksesuvarlar icin de gecerlidir.

• Transport hasarlarini onlemek icin aleti gvenli bir sekilde paketleyin veya orijinal ambalajini kullanin.

Garanti suresinin dolmasindansonrada sizlere hizmet veririz vemuhtemelen Meister aleterinde meydana gelecek arzalarui uygun fiyatlarla tamir ederiz.

Beyanin yukarida tanimlanan konusu, Avrupa Parlamentosu'nun ve Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin kullanimin sinirlanmasina yonelik 8 Haziran 2011 tarihli 2011/65/EU nolu yonetmeligin hukumlerini yerine getirmektedir.

Dokum capaginin alinmasi ve cesisl kalitedeki celiklerin, bronze ve aluminyum malzemelerin ve dokumlerin nihai isleme tabi tutulmasi. Uygun kesme diski ve koruyucu kapak ilekesici olarak kullanildignda celik, beton ve taşa kesim yapilabilir.

1. Typenbezeichnung: BWS 500 C Model:

2. Seriennummer: Nr. 5405010 · Bj. 2014 · SN03001 Seri numarasi:

3. Einschlügige EG-Richtlinien: - Maschinenrichtlinie 2006/42/EG
   Igili AT yönetmelikleri: - Makine Yönetmeligi 2006/42/EC
   Mitangewendete EG-Richtlinien: - Richtlinie über EMV 2004/108/EG
   Kullanlan AT yönetmelikleri: - EMU yönetmeligi 2004/108/EC

4. Angewendete harmonisierte Normen: Kullanilan harmonize normlar:

5. Dokumentationsverantwortlicher: Dokumantasyon sorumlusu:

6. Datum/Ort/Name/Herstellerunterschrift: TarihŞehir/Ismı Üreticinin imzası: 10.01.2014/Wuppertal/Manfred Benning

EN 60745-1:2009+A11:2010
EN 60745-2-3:2011
EN 55014-1:2006+A1:2009
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2008
