BEDIENUNGSANLEITUNG MWS900125 Meister Craft
Meister Werkzeuge GmbH Kundenservice
Oberkamper Str. 39 · Warenannahme Tor 1 D-42349 Wuppertal
Tel.: +49 (0)202 / 24 75 04 30
+49 (0)202 / 24 75 04 31
+49 (0)202 / 24 75 04 32
Fax: +49 (0)202 / 6 98 05 88
E-Mail: meister-service@meister-werkzeuge.de
Diese Betriebsanleitung kann im PDF-Format von unserer Internetseite www.meister-werkzeuge.de heruntergeladen werden.


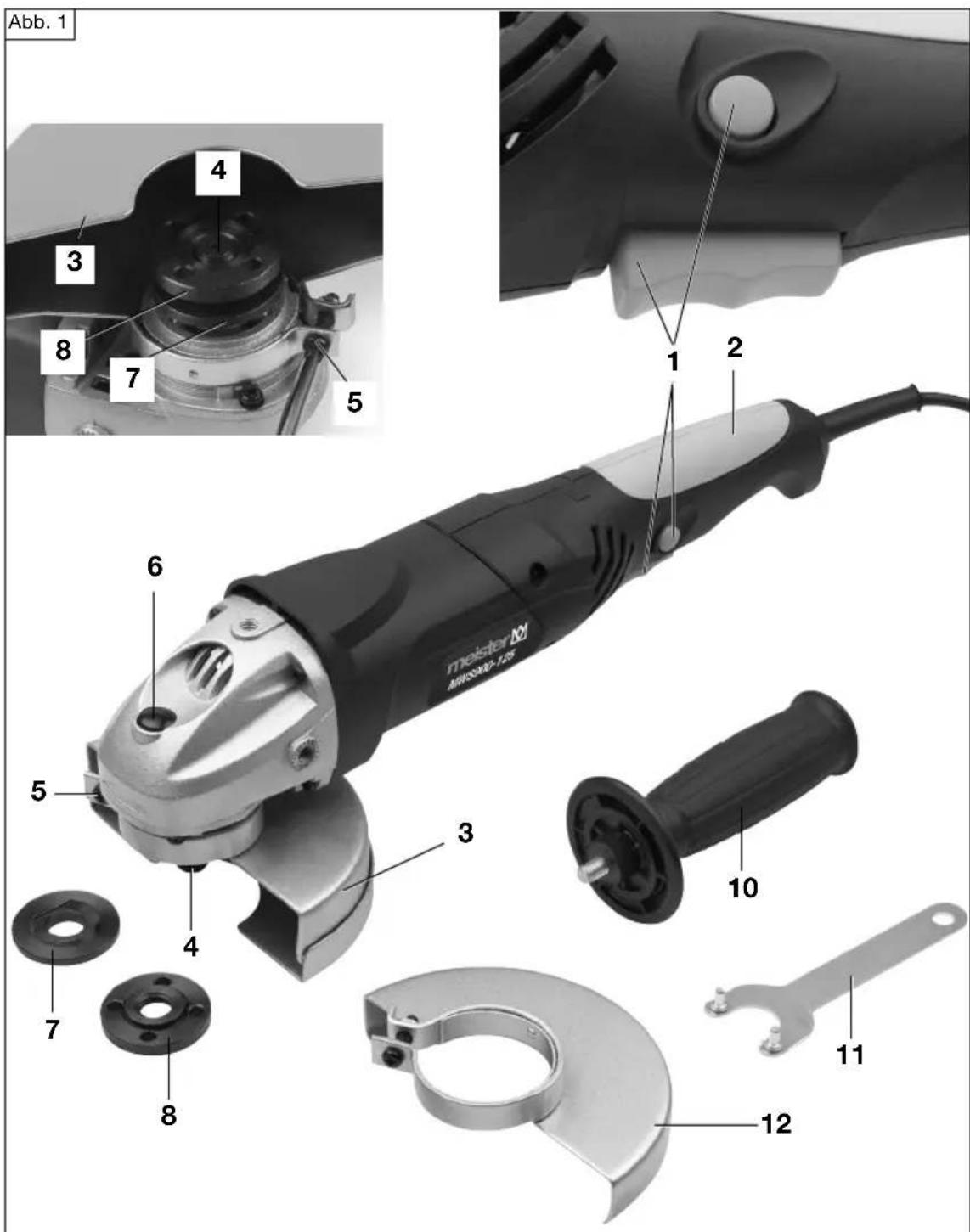

Abb. 1 4 3 8 7 5 1 2 6 5 meister MX10580-125 3 10 7 4 8 11 12


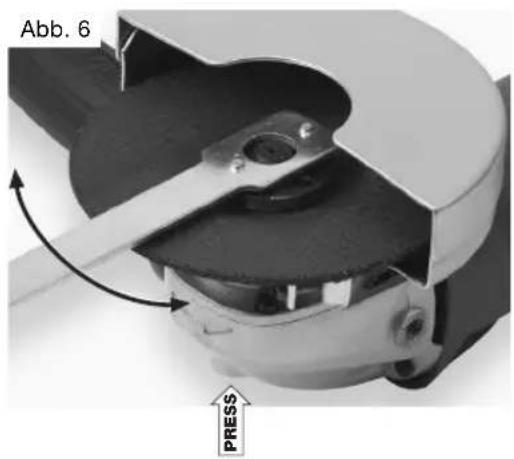

Abb. 6 PRESS

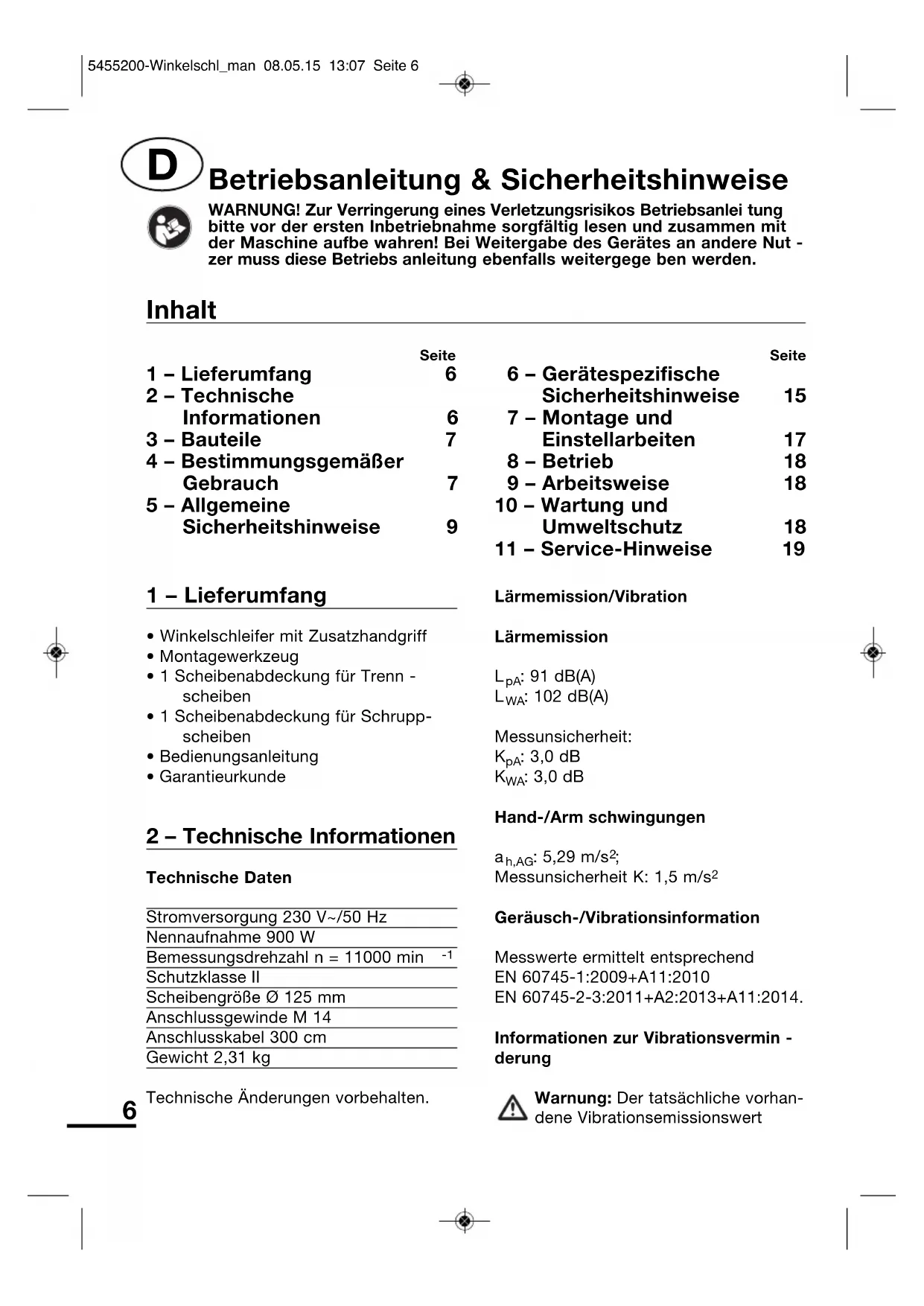

Betriebsanleitung & Sicherheitshinweise
WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung bitte vor der ersten Inbetriebnahme sorgfältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut - zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.
Inhalt
| Seite | Seite | ||
| 1 – Lieferumfang | 6 | 6 – Gerätespezifische Sicherheitshinweise | 15 |
| 2 – Technische Informationen | 6 | 7 – Montage und Einstellarbeiten | 17 |
| 3 – Bauteile | 7 | ||
| 4 – Bestimmungsgemäßer Gebrauch | 7 | 8 – Betrieb | 18 |
| 9 – Arbeitsweise | 18 | ||
| 5 – Allgemeine Sicherheitshinweise | 9 | 10 – Wartung und Umweltschutz | 18 |
1 - Lieferumfang
• Winkelschleifer mit Zusatzhandgriff
- Montagewerkzeug
• 1 Scheibenabdeckung für Trenn - scheiben
• 1 Scheibenabdeckung für Schruppscheiben
• Bedienungsanleitung
- Garantieurkunde
2 - Technische Informationen
Technische Daten
| Stromversorgung 230 V~/50 Hz |
| Nennaufnahme 900 W |
| Bemessungsdrehzahl n = 11000 min-1 |
| Schutzklasse II |
| Scheibengröße ∅ 125 mm |
| Anschlussgewinde M 14 |
| Anschlusskabel 300 cm |
| Gewicht 2,31 kg |
Technische Änderungen vorbehalten.
Lärmemission/Vibration
Lärmemission
L_pA : 91 dB(A)
L_WA : 102 dB(A)
Messunsicherheit:
K_pA : 3,0 dB
K_WA : 3,0 dB
Hand-/Arm schwingungen
Messunsicherheit K: 1,5 m/s²
Geräusch-/Vibrationsinformation
Messwerte ermittelt entsprechend
EN 60745-1:2009+A11:2010
EN 60745-2-3:2011+A2:2013+A11:2014.
Informationen zur Vibrationsvermin- derung
Warnung: Der tatsächliche vorhandene Vibrationsemissionswert
während der Benutzung der Maschine kann von dem in der Betriebsanleitung bzw. vom Hersteller angegebenen abweichen. Dies kann von folgenden Einflussfaktoren verursacht werden, die vor jedem bzw. während des Gebrauches beachtet werden sollen:
• Wird das Gerät richtig verwendet
- Ist die Art des zu bearbeitenden Materials korrekt.
- Ist der Gebrauchszustand des Gerätes in Ordnung
- Sind die Haltegriffe, ggf. optionale Vibrationsgriffe, montiert und sind diese fest am Maschinenkörper.
Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benutzung der Maschine an Ihren Händen feststellen unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeits-pausen ein. Bei nicht beachten von ausreichenden Arbeits-pausen, kann es zu einem Hand-/Arm-Vibrationssyndrom kommen.
Es sollte eine Abschätzung des Belastungsgrades in Abhängigkeit der Arbeit bzw. Verwendung der Maschine erfolgen und entsprechende Arbeitspausen eingelegt werden. Auf diese Weise kann der Belastungsgrad während der ge samten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Pflegen Sie diese Maschine entspre chend der Anweisungen in der Betriebsanleitung.
Falls die Maschine öfter eingesetzt bzw. verwendet wird sollten Sie sich mit Ihrem Fachhändler in Verbindung setzten und ggf. Antivibrationszubehör (Griffe) besorgen.
Vermeiden Sie den Einsatz von der Ma - schine bei Temperaturen von t = 10 °C oder weniger. Machen Sie einen Ar - beitsplan wodurch die Vibrationsbelas- tung begrenzt werden kann.
Informationen zur Lärmverminderung
Eine gewisse Lärmbelastung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten.
Halten Sie sich ggf. an Ruhezeiten und beschränken sie die Arbeitsdauer auf das Notwendigste. Zu ihrem persönlichen Schutz und Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.
3 - Bauteile

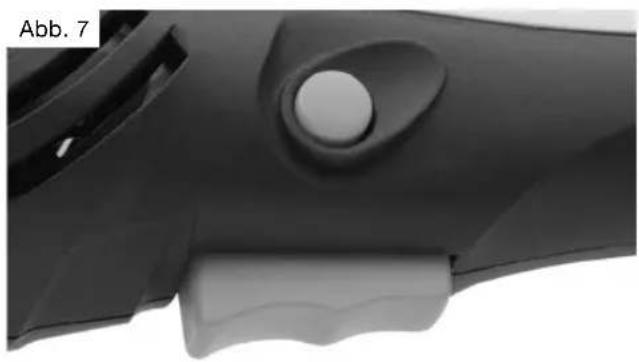

1 Ein-/Ausschaltvorrichtung
2 Handgriff
3 Scheibenabdeckung für Trenn - scheiben
4 Spindel mit Anschluss-Gewinde
5 Schraube
6 Spindelarretierknopf
7 Spannscheibe
8 Spannmutter

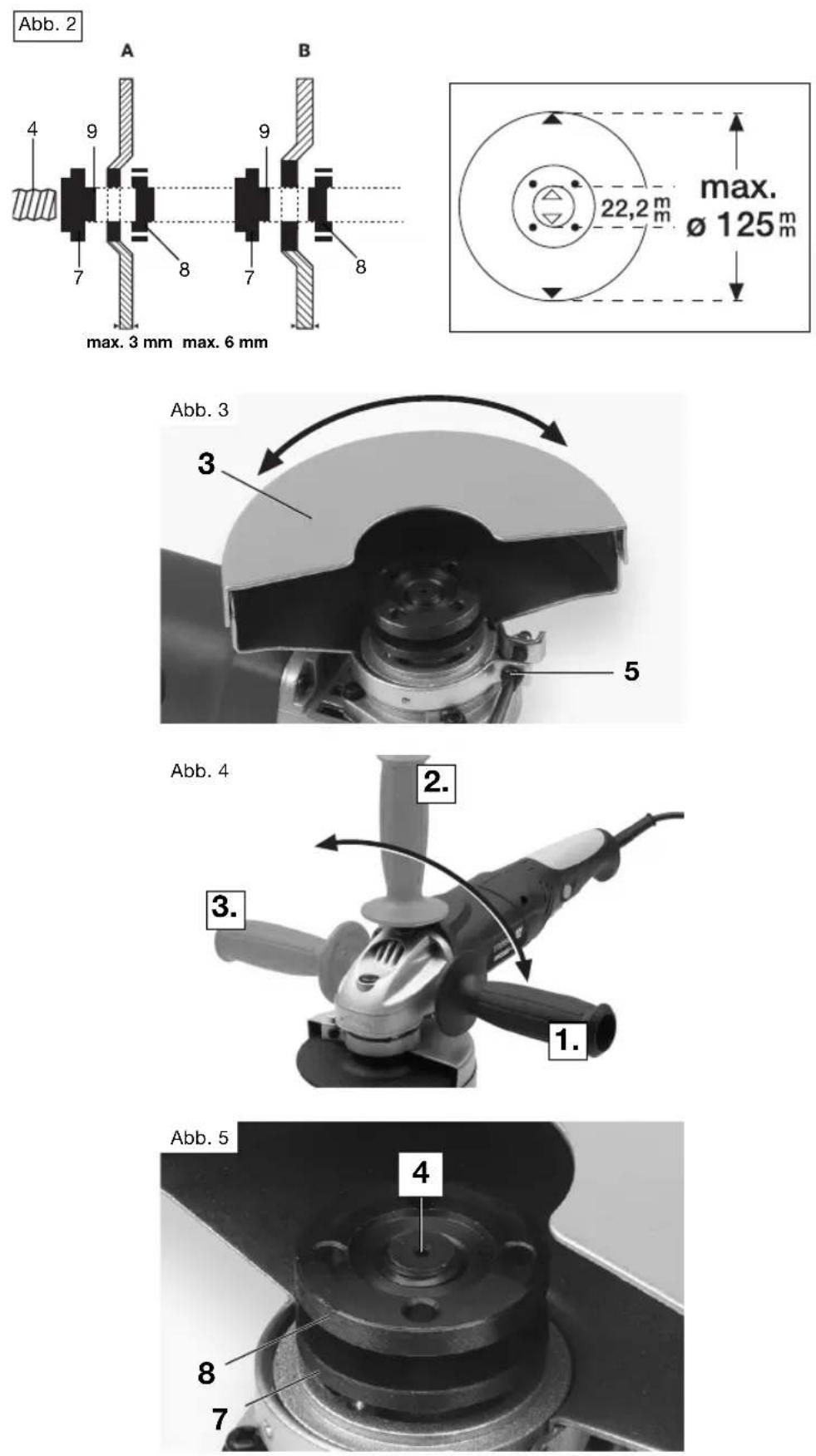

9 Ringwulst (Abb. 2)
10 Zusatz-Handgriff
11 Flansch-Schlüssel
12 Scheibenabdeckung für Schrupp - scheiben
4 – Bestimmungsgemäßer Gebrauch
Bestimmungsgemäße Verwendung
Ein Winkelschleifer ist ein elektrisch an - getriebenes handgehaltenes Gerät mit einer schnell rotierenden runden Schleif - scheibe, die über ein Winkelgetriebe an - getrieben wird.
Eingesetzt als Schleifer mit entsprechen der Schleifscheibe und Schutz-haube kann Gussgrat entfernt werden und verschiedene Stahlqualitäten, Bronze- und Aluminiummaterialien endbearbeitet werden.
Eingesetzt als Trennschleifer mit ent - sprechender Trennscheibe und Schutz - haube können Schnitten in Stahl, Beton und Stein durchgeführt werden.
Der Benutzer des Gerätes hat für eine ausreichende Schutzausrüstung während des Gebrauches entsprechend der Bedienungsanleitung und den an der Maschine angebrachten Warnpikto - gramme zu sorgen. Vor jedem Gebrauch bzw. während des Gebrauches des Gerätes ist dieses und die Scheibe auf eventuelle elektrische oder mechanische Beschädigungen zu prüfen.
Falls ein Schaden an dem Gerät fest ge- stellt wird ist die Arbeit einzustellen und eine Fachwerkstatt ist zu kontak tieren.
Das Gerät ist nur für den handgeführten, nicht stationären Gebrauch im häus li- chen Bereich bestimmt. Das Gerät ist nicht für die Ausführung von Nass - schnitten bestimmt.
ACHTUNG! Durch bestimmungs - wi drige Verwendung, Ver änder - un gen am Gerät und den Gebrauch von Teilen, die nicht vom Hersteller geprüft und frei ge ge ben sind, kön nen unvorhersehbare Schä den entstehen.
Nicht bestimmungsgemäße Verwendung
Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäße Verwendung“ genannt sind, gelten als eine nicht bestimmungsgemäße Ver wendung.
Das Gerät darf nicht zu folgenden Zwecken eingesetzt werden:
- Bearbeiten von anderen Materialien, die nicht in der bestimmungsgemäßen Verwendung aufgeführt sind,
- Einsatz mit einem Sägeblatt,
- Einsatz als stationäres Gerät,
• Antrieb für andere Geräte
Es besteht Verletzungsgefahr.
Für alle daraus entstandenen Sach - schäden sowie Personenschäden, die auf Grund einer Fehlanwendung ent standen sind, haftet der Benutzer Gerätes.
Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantieleistung.
Restrisiken
Auch bei sachgemäßer Verwendung des Gerätes bleibt immer ein gewisses Rest - risiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Gerätes können die folgenden poten - tiellen Gefährdungen abgeleitet werden:
- Kontakt mit dem ungeschützten Schleifscheiben
- Hineingreifen in das noch drehenden Schleifscheiben
- Wegschleudern von Teilen des Schleifscheiben und anderer Teile
- Schädigung des Gehöres, wenn kein vorgeschriebener Gehörschutz getragen wird
- Einatmen von Staub
- elektrischer Schlag bei Berühren von nicht isolierten elektrischen Bauteilen.
Werden die in Ihrer Gebrauchsan wei sung enthaltenen Anweisungen nicht beachtet, können aufgrund unsachge mäßer Benut -zung andere Restrisiken auftreten.
5 – Allgemeine Sicherheits - hin weise für den Um gang mit Elektrowerk zeugen
I. Allgemeine Sicherheitshinweise
WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen ver wen - dete Begriff „Elektrowerkzeug“ be zieht sich auf netzbetriebene Elektro werkzeug (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel).
1 Arbeits platz si cherheit
a Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeits be-reiche können zu Unfällen führen.
b Arbeiten Sie mit dem Elektro - werkzeug nicht in explosions ge - fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c Halten Sie Kinder und andere Personen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen - kung können Sie die Kon trolle über das Gerät verlieren.
2 Elektri sche Sicherheit
a Der Anschlussstecker des Elek tro - werkzeuges muss in die Steck dose
passen. Der Stecker darf in keiner Weise verändert werden. Verwen - den Sie keine Adapterste cker gemeinsam mit schutzgeerdeten Elektro werk zeug. Unver änderte Stecker und passende Steckdosen verringern das Risiko eines elektri - schen Schlages.
b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät er höht das Risiko eines elektri schen Schlages.
d Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteteilen. Beschä digte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.
e Wenn Sie mit einem Elektrowerk -zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zuge -lassen sind. Die Anwendung eines für den Außenbereich geeig neten Verlängerungskabels ver ringert das Risiko eines elektrischen Schlages.
f Wenn der Betrieb des Elektro - werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom schutz - schalters vermindert das Risiko eines elektrischen Schla ges.
3 Sicherheit von Personen
a Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nem Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men - ten stehen. Ein Moment der Unacht - samkeit beim Gebrauch des Elektro - werkzeugs kann zu ernsthaften Ver - letzungen führen.
b Tragen Sie persönliche Schutz aus - rüstung und immer eine Schutz bril - le. Das Tragen persönlicher Schutz- aus rüstung, wie Staub maske, rutsch - feste Sicherheits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver - ringert das Risiko von Verletzungen.
c Vermeiden Sie eine unbeabsich tigte Inbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten.
Ein Werkzeug oder Schlüs sel, der sich in einem dre henden Geräteteil befin - det, kann zu Verletzungen führen.
e Vermeiden Sie abnormale Kör per -haltung. Sorgen Sie für einen siche -ren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro werkzeug in unerwar -te ten Situationen besser kontrollieren.
f Tragen Sie geeignete Kleidung. Tra - gen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewe - gen den Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be wegenden Teilen erfasst werden.
g Wenn Staubabsaug- und -auf fang - einrichtungen montiert wer den kön - nen, vergewissern Sie sich, dass diese angeschlossen sind und rich - tig verwendet wer den. Verwendung einer Staubab saugung kann Gefähr - dun gen durch Staub verringern.
4 Ver wen dung und Behandlung des Elektro werkzeuges
a Überlasten Sie das Gerät nicht.
Verwenden Sie für Ihre Arbeit das
dafür bestimmte Elektrowerk zeug.
Mit dem passenden Elektro werkzeug
arbeiten Sie besser und sicherer im
angegebenen Leis tungs bereich.
b Benutzen Sie kein Elektrowerk zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stellungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elektro werkzeuges.
d Bewahren Sie unbenutzte Elek tro - werkzeuge außerhalb der Reich - weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gele - sen haben. Elektrowerkzeuge sind
ge fährlich, wenn Sie von unerfah renen Personen benutzt werden.
e Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschä digt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge - pfleg te Schneidwerkzeuge mit schar - fen Schneidkanten verklem men sich weniger und sind leichter zu führen.
g Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisung gen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5 Service
a Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparieren. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
II. Sicherheitshinweise für alle Anwendungen
Gemeinsame Warnhinweise zum Schleifen:
a Dieses Elektrowerkzeug ist zu ver - wenden als Schleifer, Trennschleif -
maschine, Beachten Sie alle Warn - hinweise, Anweisungen, Darstellun - gen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgen den Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzun gen kommen.
b Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Arbeiten mit Drahtbürsten, Polie - ren. Verwendungen, für die das Elek - trowerkzeug nicht vorgesehen ist, kön nen Gefährdungen und Verlet - zungen verursachen.
c Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgese - hen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektro - werkzeug befestigen können, garantiert das keine sichere Verwendung.
d Die zulässige Drehzahl des Ein satz - werkzeugs muss mindestens so hoch sein wie die auf dem Elek tro werkzeug angegebene Höchst dreh zahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.
e Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maß angaben Ihres Elektrowerk - zeugs entsprechen. Falsch bemes - sene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kon - trol liert werden.
f Schleifscheiben, Flansche, Schleif - teller oder anderes Zubehör müs sen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatz - werkzeuge, die nicht genau auf die Schleifspindel des Elektro werkzeugs passen, drehen sich un gleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
g Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatz werk - zeuge wie Schleifscheiben auf Ab - splitterungen und Risse, Schleif teller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatz - werkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbe schädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrol liert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotieren den Einsatzwerkzeugs und lassen Sie das Gerät eine Minute lang mit Höchst - drehzahl laufen. Beschädigte Einsatz - werk zeuge brechen meist in dieser Testzeit.
h Tragen Sie persönliche Schutzaus - rüs tung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutz - handschuhe oder Spezialschürze, die kleine Schleif- und Material partikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedene - nen Anwendungen entstehen. Staub- oder Atemschutz maske müssen den bei der Anwen dung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausge setzt sind, können Sie einen Hörver lust erleiden.
i Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeits be - reich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzaus - rüs tung tragen. Bruchstücke des Werk - stücks oder gebrochener Einsatz werk - zeuge können wegfliegen und Verlet -
zungen auch außerhalb des direkten Arbeits bereichs verursachen.
j Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Lei - tung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
k Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
I Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatz - werkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektro - werkzeug verlieren können.
m Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tra - gen. Ihre Kleidung kann durch zu - fälligen Kontakt mit dem sich drehen - den Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in Ihren Körper bohren.
n Reinigen Sie regelmäßig die Lüf - tungsschlitze Ihres Elektro werk - zeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
o Verwenden Sie das Elektrowerk - zeug nicht in der Nähe brennbarer
Materialien. Funken können diese Materialien entzünden.
p Verwenden Sie keine Einsatz werk - zeuge, die flüssige Kühlmittel er for - dern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.
III. Weitere Sicherheitshinweise für alle Anwendungen
Rückschlag und entsprechende Warnhinweise
Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.
Wenn z. B. eine Schleifscheibe im Werk - stück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werk - stück eintaucht, verfangen und da durch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleif - scheibe bewegt sich dann auf die Bedien - person zu oder von ihr weg, je nach Dreh - richtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.
Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeig - nete Vorsichtsmaßnahmen, wie nach - folgend beschrieben, verhindert werden.
a Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte ab -
fangen können. Verwenden Sie im - mer den Zusatzgriff, falls vorhan - den, um die größtmögliche Kon - trolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnah - men die Rückschlag- und Reaktions - kräfte beherrschen.
b Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.
c Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerk -zeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Ein - satzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerk - zeug.
Besondere Sicherheitshinweise zum Schleifen und Trennschleifen:
a Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelasse - nen Schleifkörper und die für diese Schleifkörper vorgesehene Schutz -
haube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abge - schirmt werden und sind unsicher.
b Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinst -mög liche Teil des Schleifkörpers offen zum Bediener zeigt. Die Schutz haube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die die Kleidung entzünden könnten, zu schützen.
c Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seiten - fläche einer Trennscheibe. Trenn - scheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
d Verwenden Sie immer unbeschäftä - dig te Spannflansche in der richti- gen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.
e Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen aus - gelegt und können brechen.
f Gekröpfte Schleifscheiben müssen so montiert werden, dass ihre
Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.
Zusätzliche Sicherheitshinweise zum Trennschleifen:
a Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen An - pressdruck. Führen Sie keine über -mäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfäl - lig keit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rück schlags oder Schleifkörper - bruchs.
b Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werk - stück von sich wegbewegen, kann im Falle eines Rückschlags das Elektro - werkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
c Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen..
d Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den
Schnitt vorsichtig fortsetzen. Ande - renfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
e Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten ab - gestützt werden, und sowohl in der Nähe des Trennschnitts als auch an der Kante.
f Seien Sie besonders vorsichtig bei „Taschenschnitten“ in bestehende Wände oder andere nicht einseh - bare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektri - sche Leitungen oder andere Objekte einen Rückschlag verursachen.
ACHTUNG! An der Oberseite des Geräts befindet sich eine Spin del arretierung. Drücken Sie die Spin delarretierung nie ein, wenn die Schei be dreht!
ACHTUNG! Benutzen Sie keine nicht verstärkten geraden Schleif scheiben, verstärkten Schleif -scheiben und Schleiftöpfen.
Handhabung, Transport und Lagerung von Schleifscheiben:
Schleifscheiben sind zerbrechlich, sowie schlag- und stoßempfindlich. Deshalb sind besondere Massnahmen erforderlich:
a Lassen Sie Scheiben nicht fallen und vermeiden Sie plötzliche Schlagein -wirkung.
b Verwenden Sie keine heruntergefalle - nen oder beschädigten Scheiben.
c Vermeiden Sie Vibrationen oder Er schütterungen während der Anwen dung.
d Vermeiden Sie Beschädigungen an der Aufnahmebohrung.
e Vermeiden Sie Belastungen der Schleifoberfläche.
f Lagern Sie Schleifscheiben flach oder senkrecht, trocken, frostfrei und bei konstanter mittlerer Temperatur.
g Bewahren Sie die Schleifscheiben in ihrer Originalverpackung oder in speziellen Behältern und Regalen auf.
6 - Gerätespezifische Sicherheitshinweise
- Für Elektrogeräte mit Anbringungsart X, bei denen eine speziell vorgerichtete Anschlussleitung zum Austausch der Anschlussleitung erforderlich ist: Wenn die Anschlussleitung des Elektro werk - zeugs beschädigt ist, muss sie durch eine speziell vorgerichtete Anschluss -leitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist.
- Vor Zubehörwechsel und Wartungs ar - beiten den Netzstecker ziehen und Still - stand von Motor und Spindel ab warten.
- Spindelarretierung nur bei Motor- und Spindelstillstand drücken.
- Nur Trennscheiben bis zum maximal zu lässigen Durchmesser einbauen.
- Bei der Montage von Zubehör, Dreh-rich tung von Maschine und Zubehör beachten.
- Die zulässige Drehzahl der Zubehör - teile darf die Leerlaufdrehzahl der Maschine nicht unterschreiten.
- Hand-, Augen-, Gehör- und evtl. Gesichts schutz anlegen.
- Maschine unmittelbar vor Werkstück - kon takt einschalten.
- Nie die laufende Maschine aus der Hand legen.
- Werkstücke mit Schraubzwingen usw. sichern.
- Trennscheiben niemals zum Schrup pen verwenden.
- Schleifscheiben müssen sorgsam nach An weisungen des Herstellers aufbewahrt und gehandhabt werden.
- Kontrollieren Sie die Scheibe vor ihrer Verwendung, keine abgebrochenen, gesprun gen en oder anderweitig beschädigten Er zeugnisse verwenden.
- Vergewissern Sie sich, dass Schleif - werk zeuge nach den Anweisungen des Her stellers angebracht sind.
- Sorgen Sie dafür, dass Zwischenlagen ver wendet werden, wenn sie mit dem Schleif mittel zur Verfügung gestellt und gefordert werden.
-
Sorgen Sie dafür, dass das Schleif mit tel vor Gebrauch richtig angebracht und be festigt wird und lassen Sie das Werkzeug im Leer lauf 1 Minute in einer sicheren Lage laufen. Sofort anhalten, wenn beträchtliche Schwin - gungen auf treten oder wenn andere Mängel fest gestellt werden. Wenn dieser Zustand eintritt, überprüfen Sie die Maschine, um die Ursache zu ermitteln.
-
Verwenden Sie keine getrennten Reduzier buchsen oder Adapter, um Schleifscheiben mit großem Loch passend zu machen.
- Vergewissern Sie sich bei Schleif werk - zeu gen mit Gewindeeinsatz, dass das Gewinde lang genug ist, um die Spin - del länge aufzu nehmen.
- Sorgen Sie dafür, dass beim Ge brauch ent stehende Funken keine Gefahr her - vor rufen, z.B. Personen treffen oder ent flammbare Substan zen entzünden.
- Sorgen Sie dafür, dass bei staubigen Ar - bei ten die Lüftungsöffnungen frei sind. Falls es erforderlich werden sollte, den Staub zu entfernen, tren nen Sie zuerst das Elektro werkzeug vom Stromversorgungsnetz (verwenden Sie nichtmetallische Objekte) und vermei den Sie das Beschädigen innerer Teile.
• Die Scheibe läuft nach, nachdem das Werk zeug abgeschaltet wurde. Das Gerät erst nach vollständigem Still - stand aus der Hand legen.
- Verwenden Sie immer Augen- und Gehörschutz
- Persönliche Schutzausrüstung, wie Staub maske, Handschuhe, Helm so - wie geeig nete Schutzkleidung z.B. Schürze sollten eben falls getragen werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sen - sorischen oder geistigen Fähig keiten
oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beauf sichtigt werden, um sicher -zustellen, dass sie nicht mit dem Gerät spielen.
Sicherheitskennzeichnung
Die Symbole auf dem Gehäuse haben folgende Bedeutung:
Nicht in den Hausmüll entsor gen!
Wichtig! Betriebsanleitung beachten!
Tragen Sie eine Schutzbrille.
Gehörschutz benutzen
Freiwilliges Gütesiegel „geprüfte Sicherheit“
Gehäuse ist doppelt schutziso liert
CE-Zeichen (Konformität mit eu ropäischen Sicherheits - normen)
7 - Montage und Einstellarbeiten
Scheibenabdeckung
Im Lieferumfang zu diesem Elektro - werkzeug, sind jeweils eine Schutz - haube für Trennscheiben (3) und eine für Schruppscheiben (12) enthalten.
Die Position der Scheibenabdeckungen (3/12) kann den jeweiligen Arbeitsbeitsbeding ungen an ge passt werden. Dazu die Schraube (5) und die Abdeck ung auf die neue Position drehen. Schraube wieder fest anziehen (Abb. 3).
ACHTUNG! Die geschlossene Seite der Scheibenabdeckung muss zum Schutz vor Funken und Abrieb stets zum Bediener zeigen.
Montage und Demontage der Scheibenabdeckung
Je nach Bedarf und Einsatzbereich die Scheibenabdeckung wechseln.
Dazu wird die Schraube (5) soweit gelockert, dass die Abdeckung durch Drehen aus der Führungsnut des Schleifkopfes entnommen werden kann.
Montage in umgekehrter Reihenfolge.
Montage von Werkzeugen
ACHTUNG! Vor allen Arbeiten am Gerät Netzstecker ziehen!
Trenn- und Schruppscheiben
Auf der Spindel (4) (Abb. 2) können alle Arten von Schleif- und Trennscheiben (gekröpft A/B und flach) befestigt werden. Je nach Scheibenart und -dicke wird dazu eine geeignete Anordnung von Spannscheibe (7) und Spannmutter (8) gewählt.
Spindelarretierknopf (6) tief ein -drücken und in dieser Position halten. Ggf. die Spindel mit der freien Hand leicht drehen bis er ein ras tet. Spannmutter mit dem beigefügten Flansch -Schlüssel (11) fest anziehen (Abb. 5). Das Arbeiten mit Scheiben dicker als 6 mm wird nicht empfohlen.
ACHTUNG! Scheiben vor dem Wech sel abkühlen lassen, Ver - brennungs gefahr! Stets mit montier ter Scheiben ab deckung arbeiten!
ACHTUNG! Beim Zubehör die Her stel lerangaben beachten. Die zu läs sige Drehzahl muss über der Leer lauf dreh zahl des Gerätes liegen.
Zusatz-Handgriff
Der Zusatz-Handgriff (10) kann je nach Arbeits weise an drei verschiedenen Stellen am Schleif kopf montiert werden (Abb. 4).
8 - Betrieb
Ein-/Ausschalten (Abb. 7)
Die Maschine verfügt über eine Zwei-Kopf-Sicherheitsschaltung (1): Die Ma schine kann nur in Betrieb genommen werden, wenn der Handgriff fest umschlossen ist und beide Knöpfe gedrückt werden. Bei Loslassen des Handgriffs schaltet die Maschine automatisch ab, sodass unbeabsichtigter Lauf nicht möglich ist.
Probelauf
ACHTUNG! Probelauf vor jeder Inbetriebnahme und nach jedem Werkzeugwechsel durchführen!
Überzeugen Sie sich stets, ob sich die Werk zeuge in einem einwandfreien Zustand be finden, richtig montiert und frei drehbar sind. Der Probelauf sollte ca. 30 Sekunden dauern.
9 - Arbeitsweise
- Sichere Auflageflächen für das zu be - ar bei tende Werkstück schaffen
• Drehrichtung und Funktion beachten
- Größtmöglichen Abstand zwischen Gerät und Bediener einhalten
- Stöße auf das Werkstück vermeiden.
ACHTUNG! Kein asbesthaltiges Ma te rial bearbeiten!
Trennen
Nur geringen Druck und keine Seiten be - las tung auf die Trennscheibe ausüben. Vorschub an Material und Drehzahl anpassen. Gerät muss im Gegenlauf arbeiten (Abb. 8).
ACHTUNG! Keine Nassschnitte ausführen!
Schruppen
Schutzhaube für Schruppscheiben (12), gemäß Kapitel 7 montieren und je nach Erfordernis einstellen.
Einen Arbeitswinkel von 30° bis 40° zum Werkstück einhalten. Gerät mit mäßigem Druck hin und her bewegen.
10 - Wartung und Umweltschutz
ACHTUNG! Vor allen Wartungsar - beiten Netzstecker ziehen!
Schleifstaub regelmäßig von Maschine und Lüftungsschlitzen entfernen. Das Gehäuse nur mit einem feuchten Tuch reinigen – keine Lösungsmittel verwenden! Anschließend gut abtrocknen.
ACHTUNG! Leitfähiger Metall - staub kann die Gerätefunktion beein träch tigen!
Bei häufigen Metallarbeiten die Lüftungs - schlitze regelmäßig ausblasen und ggf. einen Fehler strom-Schutzschalter (FI) vorschalten.
ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehören nicht in den Hausmüll! Sie sind ent -sprechend der Richt linie 2012/19/EU für
Elektro- und Elektronik- Altgeräte getrennt zu sammeln und einer um - welt- und fach gerech ten Wieder verwer tung zu zu - führen.
Bitte führen Sie nicht mehr brauchba -re Elektrogeräte einer örtlichen Sam -mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ihrer Gemeindeverwaltung.
11 - Service-Hinweise
- Bewahren Sie die Maschine, Betriebs - an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.
- Meister-Geräte sind weitgehend war - tungsfrei, zum Reinigen der Gehäuse ge nügt ein feuchtes Tuch. Zusät z liche Hin wei se ent nehmen Sie bitte der Betriebs an leitung.
• Meister-Geräte unterliegen einer streng gen Qualitätskontrolle. Sollte dennoch ein mal eine Funktions - störung auftreten, so sen den Sie das
Gerät bitte an unsere Service-An - schrift. Die Reparatur erfolgt um - gehend.
- Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Reparaturzeit. Während der Garantiezeit legen Sie dem Gerät bitte Garantie-Urkunde und Kauf beleg bei.
- Sofern es sich um keine Garantie - reparatur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen.
WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantiean - spruchs!
WICHTIG! Wir weisen ausdrücklich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns freige gebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH – Kundenservice oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörteile.
- Zur Vermeidung von Transport schäden das Gerät sicher verpacken oder die Original verpackung ver wenden.
- Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even - tuelle Repa ra turen an Meister-Geräten kosten günstig ausführen.
Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal
| EG-Konformitätserklärung | EG-Verklaring van overeenstemming |
| Prohlášení o konformitě s ES | Oświadczenie zgodności Unii Europejskiej |
| Déclaration de conformité CE | AB Uygunluk Açıklaması |
| EC-Declaration of Conformity |
| Für das nachstehende Erzeugnis ... | Winkelschleifer |
| Potvrzujeme tímto, že níže uvedený výrobek ... | Úhlová bruska |
| Nous déclarons que le produit d signé ci-après ... | Meuleuse d'angle |
| The following product ... | Angle Grinder |
| Voor het hieronder vermelde produkt ... | Haakse slijper |
| Dla poniżej wskazanego urządzenia ... | Szlifierka kątowa |
| Aşağıda belirtilen ürünün ... | El taşlayıcısı |
MWS900-125 Nr. 5455200 Bj. 2015 · SN01001
... wird die Übereinstimmung mit folgenden Richtlinien erklärt:
... je v souladu s tûmito smûrnicemi:
... est conforme aux directives suivantes:
... is herewith declared to conform with the following guidelines:
... wordt verklaard dat het in overeenstemming is met de volgende richtlijnen:
... potwierdzamy zgodność z następującymi wytycznymi:
... alttaki yönetmeliğe uygun olduğu açıklamır:
D - Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Wuppertal, . . . 10.03.2015 .....
Technische Leitung/Produktentwicklung
Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal
D - Autorisierte Person zur Aufbewahrung der technischen Unterlagen.
Nachdruck oder Vervielfältigung – auch aus - zugs weise – nur mit Genehmigung der
Meister Werkzeuge GmbH
Oberkamper Str. 37–39
D-42349 Wuppertal
Germany
2015/2016
Diese Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.
Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustim mung der Meister Werkzeuge GmbH unzu lässig und strafbar.
Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Ein speisung und Verarbeitung in elektronischen Systemen.
