BEDIENUNGSANLEITUNG BMT 250 Meister Craft

Meister Werkzeuge GmbH Kundenservice

Oberkamper Str. 39 · Warenannahme Tor 1
D-42349 Wuppertal

Tel.: [phone] / 99 21 21

(14 Cent/min aus dem deutschen Festnetz. Mobilfunk max. 42 Cent/min)

Fax: +49 (0) 202 / 6 98 05 88

E-Mail: [e-mail]

Betriebsanleitung & Sicherheitshinweise

WARNING! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tungitte vor der ersten Inbetriebnahme sorgfältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut -zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

Inhalt

Seite

1-Lieferumfang6
2 - Technische Informationen 6
3 - Bauteile 7
4-Bestimmungsgemäßer Gebrauch
5 - Allgemeine Sicherheitshinweise 9

Seite

6 - Gerätespezifische Sicherheitshinweise 11
7 - Montage und Einstellarheiten 13
8-Betrieb 13
9 - Arbeitsweise 13

10-Wartung und Umweltschutz 14

11 - Service-Hinweise 15

1-Lieferumfang

• 1 Multi TOOL
• 1 Dreieckschleifer-Adapter
• 5 Dreieck-Schleifblätter
  1 Schabereinsatz
  1 Sageeinsatz
  1 Einstellschluss
  1 Halteschraube mit Unterlegscheibe
  Bedienungsanleitung
• Garantieurkunde

2 - Technische Informationen

Technische Daten

Stromversorgung	230V~/50Hz
Nennaufnahme	250 W
Hubzahl	n0: 21000 min-1
Zuleitung	200 cm

Technische Änderungen vorbehalten.

Lärmemission/Vibration

Messunsicherheit: K_pA:3,0dB(A) K_wA:3,0dB(A)

Hand-/Arm schwin gun genw 6,48 m/s2. Messunsicherheit K:1,5 m/s2

Der angegebene Schwingungsemis -sionswert ist nach EN 60745-2-4. Dieser kann ggf. auch fur ein anderes Multi -funktionswerkzeug mit der gleichen Konstruktion und Energieversorgung verwendet werden.

Warning: Der tatsächliche vorhandene Vibrationsemissionswert während der Benutzung der Maschine kann von dem in der Betriebsanleitung bzw. vom Hersteller angegebenen abweichen. Dies kann von folgenden Einfluss - faktoren verursacht werden, die vor jedem bzw. während des Gebrauches beachtet werden sollen:

• Wird das Gerät richtig verwendet?
• Ist die Art des zubearbeitenden Materialskorrekt?
• Ist der Gebrauchszustand des Gerätes in Ordnung?
• Sind die Haltegriffe ggf. optionale Vibrationsgriffe montiert und sind diese fest am Maschinenkörper?

Falls Sie ein unangenehmes Gefühl oder eine Hautverfürbung während der Be-nutzung der Maschine an ihren Händen feststellen unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeits - pausen ein. Bei nicht beachten von ausreichenden Arbeitspausen, kann es zu einem Hand-Arm-Vibrations syndromkommen.

Es sollte eine Abschätzung des Belastungsgrades in Abhängigkeit der Arbeit bzw. Verwendung der Maschine erfolgen und entsprechende Arbeits pausen ein -gelegt werden. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen aus gesetzt sind.

Pflegen Sie diese Maschine ent sprech - end den Anweisungen in der Betriebs - anleitung. Falls die Maschine ofters ein - gesetzt bzw. verwendet wird sollenn Sie sich mit Ihr Frem Fachhändler in Ver - binding setzen und ggf. Antivibrations - zubehör (Griffe) besorgen. Vermeiden Sie den Einsatz von der Maschine bei Tempe ra turen von t = 10^ oder weniger. Machen Sie einen Arbeitsplan wodurch die Vibra tionsbelastung begrenzt werden kann.

WARNING: Eine gewisse Lärm - belastung durch theses Gerät ist nicht vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und davon bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken sie die

Arbeitsdauer auf das Notwendigste. Zu ihren persönlichen Schutz und Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

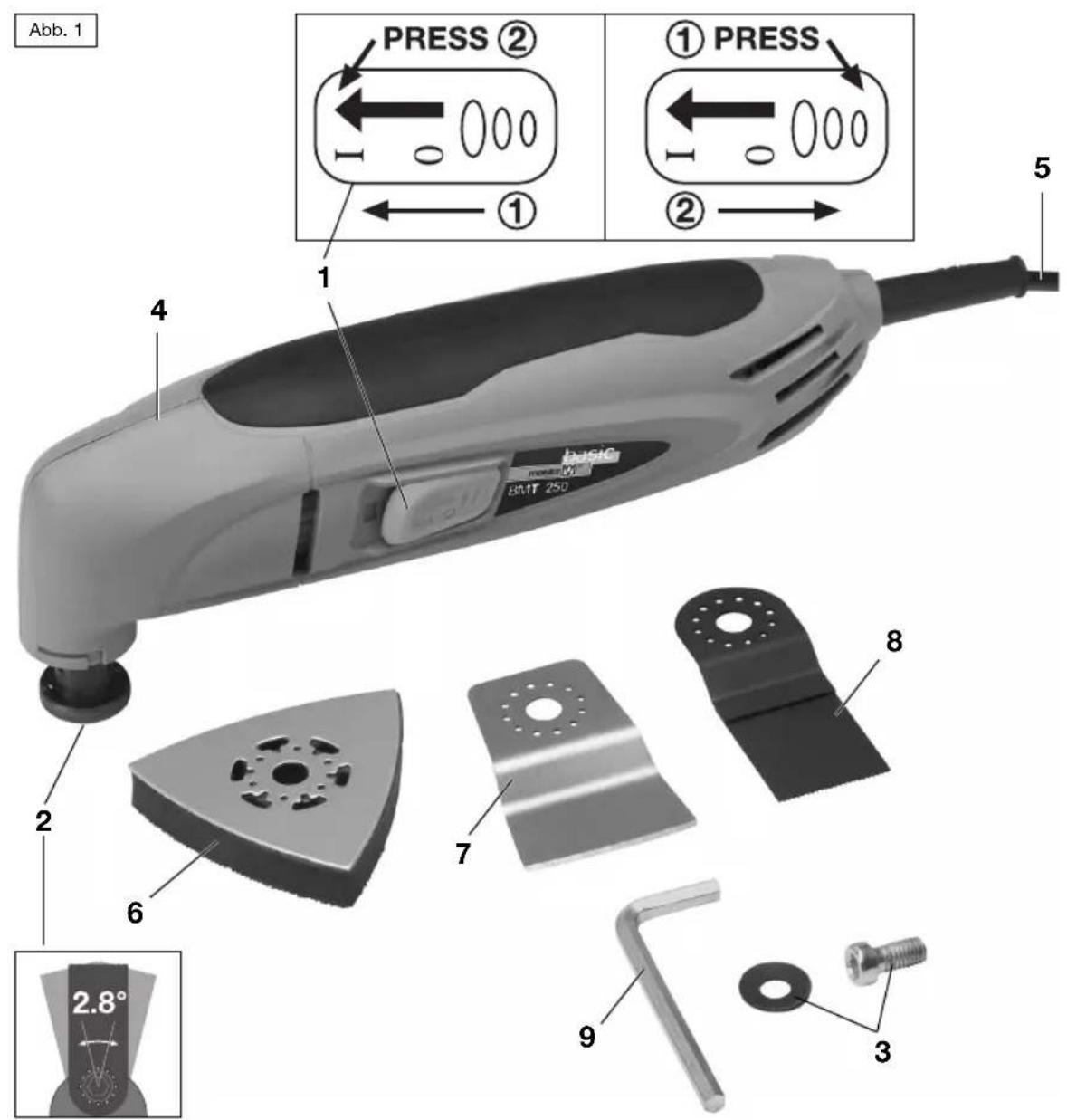

3 - Bauteile

1 Ein-/Ausschalter mit Arretierung
2 Werkzeugaufnahme
3 Halteschraube mit Unterlegscheibe
4Gehause
5 Anschlusskabel
6 Dreieckschleifer-Adapter
7 Schabereinsatz
8 Sägeeinsatz
9 Einstellschlüssel

4 - Bestimmungsgemäßer Gebrauch

Einsatzbereich

Das Elektrowerkzeug ist bestimmt zum Sagen und Trennen von Holzwerk -stoffen, Kunststoff, Gips, Nichteisen-Metallen und Befestigungselementen (z. B. Nagel, Klammern). Es ist ebenso geeignet zum Bearbeiten von weichen Wandfliesen sowie zum trockenen Schleifen und Schaben kleiner Flächen. Es ist besonders zum randnahen und bündigen Arbeiten geeignet.

Für vorstehend angeführte Tätigkeiten, darf nur das dazu geeignete Zubehör verwendet werden.

Nicht bestimmungsgemäßer Gebrauch

Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäßer Gebrauch" genannot sind, oder mit nicht geeignetem Zubehör durchgeführt werden, gelten als eine nicht bestimmungsgemäße Verwen dung.

Die Schleifmaschine ist keine Polier - maschine. Sie eignet sich nicht zum Po - lieren von Autos oder Metalloberflächen.

EsbestehtVerletzungsgefahr!

Für alle daraus entstandenen Sachschäden sowie Personenschäden, die aufgrund einer Fehlanwendung ent-stunden sind, haftet der Benutzer des Gerätes. Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantie -leistung

Restrisiken

Einige Restrisiken bleiben jedoch be - stehen, trotz der in der Betriebsan - leitung genommen spezifischen Sicher - heitsmaßnahmen, Sicherheitsan weisun - gen und zusätzlichen Sicherheitsvor - schrif ten, wie z. B. die unbeabsichtigte Inbetrieb setzung des Produktes. Werden die in Ihrer Betriebsan leitung enthalte - nen Anweisungen nicht beachtet, konnen aufgrund unsachgemäßer Be - nutzung andere Restrisiken auftreten.

Auch bei sachgemäßer Verwendung des Gerätes bleibt immer ein gewisses Rest - risiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Gerätes konnen die folgenden poten - tiellen Gefährdungen abgeleitet werden

• Kontakt mit der ungeschützten Schleif- oder Polierfläche (Schürf-/ Schnittverletzung)
• Wegschleudern von Teilen der Schleif-oder Polierfläche (Schnitt- oder stumpfe Verletzung)

• Wegschleudern von Teilen des zu bearbeitenden Materials (Schnitt-oder stumpfe Verletzung)

• Kontakt mit scharfen Kanten der zu be arbeitenden Oberfläche (Schnittver letzungen)

• Schädigung des Gehöres, wenn kein vorgeschriebener Gehörschutz ge-tragen wird (Gehörverlust)
• Einatmen von Schleifpartikeln von Material der Schleif- oder Polier fläche
• Kontakt mit Herausschleudernden Sagezahlen des Sägeblatts und Bruch des Sägeblattes (Schneiden)
  Rückschlag und Herausschleudern von Werkstückteilen (Stoßen)
• Verlust der Hörfähigkeit, wenn während der Arbeit kein erforderlicher Ohrschutz verwendet wird
• Kontakt mit Sagezahnen im laufenden Betrieb und bei Wartungsarbeiten (Schneiden)
• Kontakt mit elektrischem Strom durch defectes Zuleitungskabel, Motorge -hause (elektrischer Schlag)
  Gesundheitsschädliche Emissionen von Holzstäuben

ACHTUNG! Das Gerät ist nicht zum Abschlagen von Fliesen und Holzverkleidungen geeignet!

Dieses Gerat ist nur zum Einsatz im haußlichen Bereich bestimmt.

ACHTUNG! Eingriffe an der Maschine außerhalb der bestimmungs gemäßen Verwendung fuh ren zum Verlust des Garantie anspruchs.

5 - Allgemeine Sicherheitshin weise für den Um gang mit Elektrowerk zeugen

WARNING! Lesen Sie alle Sicherheitshinweise und Anwei sun gen.

Versäumnisse bei der Einhal tung der Sicherheitshinweise und An weisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen ver wende Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektro werkzeu ge (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel).

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sensorischen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei dessen werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenen beauf)sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

1 Arbeits platz si cherheit

a Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeits be -reiche konnen zu Unfallen führen.
bArbeiten Sie mit dem Elektro -werkzeug nicht in explosions ge-fahrder Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dampfe entzünden konnen.

c Halten Sie Kinder und andere Per-sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablenk können Sie die Kon trolle über das Gerat verlieren.

2 Elektrische Sicherheit

a Der Anschlussstecker des Elektrowerkzeuges muss in die Steck dose passen. Der Steckerarf in keiner Weise verändert werden. Verwen den Sie keine Adapterste cker gemeins -sam mit schutzgeerdeten Elektrowerk zeug. Unver änderte Stecker und passende Steckdosen verringern das Risiko eines elektri schen Schlages.
b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät er hõht das Risiko eines elektrischen Schlages.
d Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteilen. Beschä-digite oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.
e Wenn Sie mit einem Elektrowerk -zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch fur den Außenbereich zuge -lassen sind. Die Anwendung eines fur den Außenbereich geeig neten Verlän-gerungskabels ver rim gert das Risiko eines elektrischen Schlages.

f Wenn der Betrieb des Elektro -werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom schutz -schalters vermindert das Risiko eines elektrischen Schla ges.

3 Sicherheit von Personen

a Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medika -men ten stehen. Ein Moment der Unacht sam keit beim Gebrauch des Elektro werk zeugs kann zu ernsthaften Ver letzun gen führen.
b Tragen Sie persönliche Schutzausrüstung und immer eine Schutz bril -le. Das Tragen persönlicher Schutzaus rüstung, wie Staub maske, rutsch -feste Sicherheits schu he, Schutzhelm oder Gehor schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver -ringert das Risiko von Verletzungen.
c Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewis -sern Sie sich, dass das Elektro -werkzeug ausgeschelt ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie Ben, es aufnehmen oder trabgen. Wenn Sie beim Tragen des Gerats den Finger am Schalter haben oder das Gerat eingeschaltet an die Stromversorgung anschlie Ben, kann dies zu Unfallen führen.
d Entfernen Sie Einstellwerkzeuge oder Schraubenschlussel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlus sel, der sich

in einem dre henden Geräteteil befind -det, kann zu Verletzungen führen.

e Vermeiden Sie abnormale Kör per - haltung. Sorgen Sie für einen sichere ren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektro werkzeug in unerwarteten Situ ationen better kontrollieren.
f Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich be wegenden Teilen erfasst werden.
g Wenn Staubabsaug- und -auffang-einrichtungen montiert wer den kon -nen, vergewissern Sie sich, dass diese angeschlossen sind und rich -tig verwendet wer den. Verwendung einer Staubab saugung kann Gefahr -dun gen durch Staub verringern.
4 Ver wen dung und Behandlung des Elektro werkzeuges
a Überlasten Sie das Gerät nicht.
Verwenden Sie für ihre Arbeit das davon bestimmte Elektrowerk zeug.
Mit dem passenden Elektro werkzeugten sie better und sicherer im angegebenen Leits tungs bereich.
b Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elek-trowerkzeug, das sich nicht mehr ein-oder ausschalten lasst, ist gefährlich und muss repariert werden.
c Ziehen Sie den Stecker aus der Steck dose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stel- lun gen vornehmen, Zube hörteile wech selv oder das Gerät weglegen.

These Vorsichtsmaß nahme verhindert den unbeabsichtigten Start des Elektrwork zeuges.

d Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reich -weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht ge-ten haben. Elektrowerkzeuge sind ge fährlich, wenn Sie von unerfah renen Personen benutzt werden.

e Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funktiq nieren und nicht klemmen, ob Teile gebrochen oder so beschä digit sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfaltig ge - pfleg te Schneidwerkzeuge mit schar - fen Schneidkanten verklem men sich weniger und sind leichter zu führen.

g Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszu-führende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 Service

a Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len

reparie ren. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

6 - Gerätespezifische Sicherheitshinweise

Die Maschine nur für ihren be-stimmungs gemäßen Einsatzbereich verwenden.
- Wahlrend des Betriebes die Maschine immer mit beiden Händen halten und einen sicheren Stand einnehmen.
- Steckdosen im Außenbereich,müssen mit Fehlerstrom-Schutzschaltern aus - gerüstet sein.
- Späne oder Splitter dürfen niemals bei laufender Maschine entfernt werden.
- Vor allen Arbeiten an der Maschine, in Arbeitspausen und bei Nichtgebrauch Stecker aus der Steckdoseziehen.
- Anschlusskabel immer vom Wirkungs-bereich fern halten.
- Maschine nur ausgeschaltet an die Steckdose anschließen.
- Gerät nicht bei Regen oder Nässe verwenden.
- Schutzbrille tragen! Verletzungsgefahr durch absplitternde oder herumflie-gende Werkstoffteile.
- Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder ein schraub -stockgehaltenes Werkstück ist{sicherer gehalten als mit ihrer Hand, und Sie haben beide Hande frei zum sicheren Führn der Maschine.

Keine angefeuchteten Materialien, z.B. Tapeten oder feuchte Bereiche bearbeiten.
- Zubearbeitende Flächen nicht mit Lösungsmittelhaltigen Flüssigkeiten tränken. Die Wärmeentwicklung bei der Bearbeitung kann giftige Dämpfe erzeugen.
- Kein asbesthaltiges Material bearbeiten!
Gerat und Einsatzwerkzeuge von Kindern fernhalten.
- Personen unter 16 Jahren dürfen die Maschine nicht bedieten.
- Allgemeine Sicherheitshinweise für den Umgang mit Elektrowerkzeugen beachten!
- Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten aus - führen, bei denen das Einsatzwerk -zeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungs führenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
- Verwenden Sie das Elektrowerkzeug nur für Trockenschliff. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
- Halten Sie die Höhe vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblett besteht Verletzungsgefahr.
- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft

hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

• Halten Sie ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
• Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsents beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
• Tragen Sie beim Wechsel der Einsatz -werk zeuge Schutzhandschuhe. Ein -satz werkzeuge werden bei längerem Gebrauch warm.
• Seien Sie beim Umgang mit dem Schaber entsprechens vorsichtig. Das Werkzeug ist sehr scharf, es besteht Verletzungsgefahr.

• Bei stauberzeugenden Arbeiten Atem schutz maske und Schutzbrille tragen nicht rauchen, offenes Feuer ver meiden.

• Beim Hantieren mit Schleifblättern und rauhen Werkstoffen Handschuhetragen.

• Gehorschutz tragen.

• Schutzbrille tragen.

7 - Montage und Einstell arbeiten

ACHTUNG! Vor jedem Werkzeugwechsel Netzsteckerziehen!

1. ACHTUNG! Beim Werkzeugw, wechsel Schutzhandschuhe den! Verletzungsgefahr durch harfkantige Werkzeuge.

Werkzeuge einsetzen

ACHTUNG! Gerät ausschalten, Netzsteckerziehen!

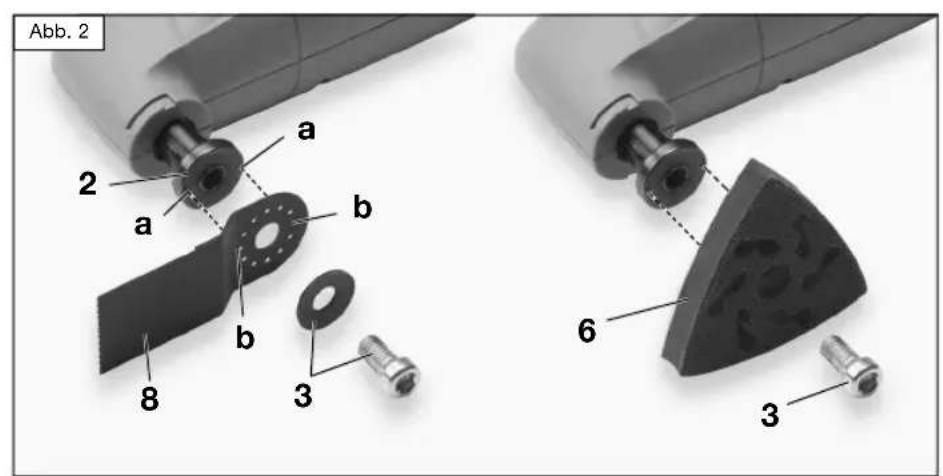

Schabereinsatz (7) oder Sägeeinsatz (8) (Abb. 2) so auf die Werkzeugaufnahme (2) aufsetzen, das die Nocken (a) der Aufnahme in zwei der Aussparungen (b) im Werkzeug eingreifen und dieser einen festen Sitz geben. Auf diese Weise lasst sich zugleich eine gänstige Arbeitsposition einstellen.

Werkzeug mittels Unterlegscheibe, Halte -schraube und Einstellschluss fixieren.

Die Montage des Dreieckschleifer-Adapter (6) erfolgt ohne die Unterleg -scheibe. Unterlegscheibe sicheraufbe -wahren.Dreieckschleifblatt in gewunsch-ter Kornung auf der Klettfix-Haftbe -schicht ung einlagen und andrücken.

ACHTUNG! Auf die richtige Montageposition der Werkzeuge

(Abb. 3, 4, 5) achten. Falsch montierte Werkzeuge konnen zu Verletzungen und Materialschäden führen.

8 - Betrieb

Netzstecker in eine 230V -Steckdose stecken.

ACHTUNG! Maschine grund - satzlich vor Material-Kontakt schalten!

Einschalten (Abb. 1)

Ein-/Ausschalter (1) auf „I“ (EIN) schieben und arretieren.

Ausschalten (Abb. 1)

Den hinteren Teil des Ein-/Ausschalters drucken und den Schalter auf die Position „0" (AUS)GLEiten halten.

ACHTUNG! Das Gerät erst nach a vollständigem Stillstand aus der und legen!

9 - Arbeitsweise

Vor und während jeder Arbeit den festen Sitz des jeweiligen Werkzeugs überprüfen.

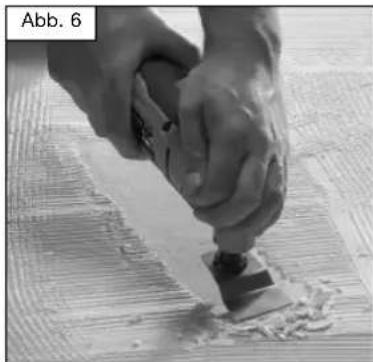

Gerat mit beiden Händen gemäß Abb. 6 führen.

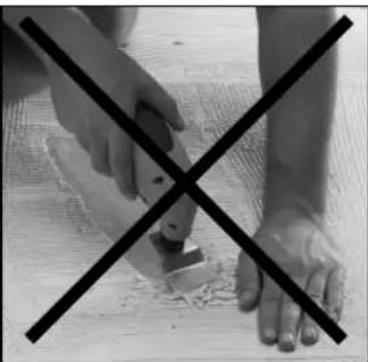

- Immer vom Körperper weg arbeiten.
- Mit flachem Anstellwinkel und weniger Anpressdruck beginnen.

ACHTUNG! Zu hoher Anpress - druck, zu steiler Anstellwinkel bescharfkantige Einsatzwerkzeuge den den Untergrund beschädigen!

ACHTUNG! Verletzungsgefahr durch umherliegende Teile für den Benutzer und in der Höhe befind - liche Personen! Diese sollen alle eine Schutzbrille/TRagen.

Einsatzwerkzeug und Gerät können sich während des Gebrauchs erwärmen.

Gerät nicht überlasten und von Zeit zu Zeit Kuhlpausen einlagen.

Einsatzwerkzeuge

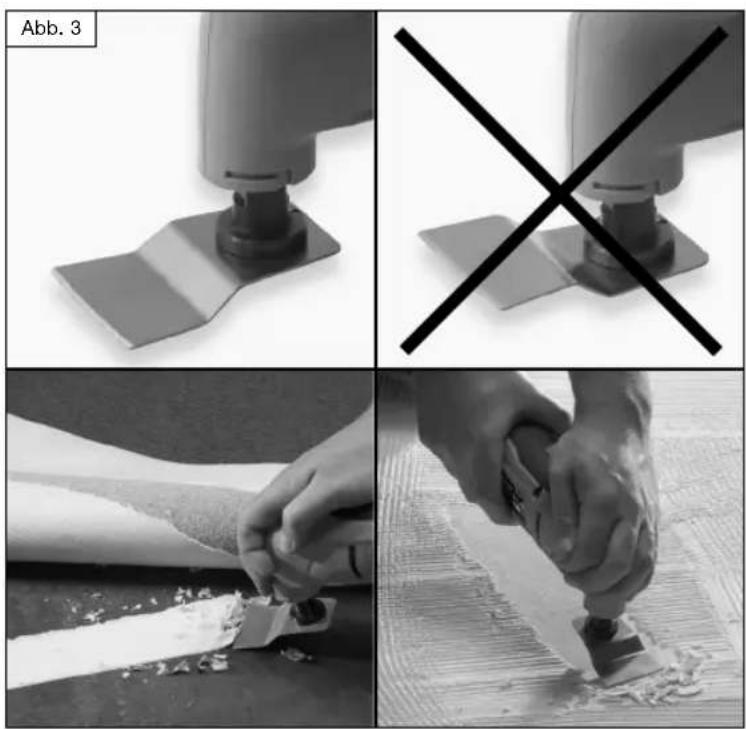

a) Schabereinsatz (Abb. 3)

Für Arbeiten auf harten Untergründen z.B. Beton, Estrich, usw. Zum Ablösen von Bodenbelägen aus Textil, PVC und Kork. Entfernen von Klebstoff, Gipsund Mörtelresten. Richtige Werkzeug -montage beachten.

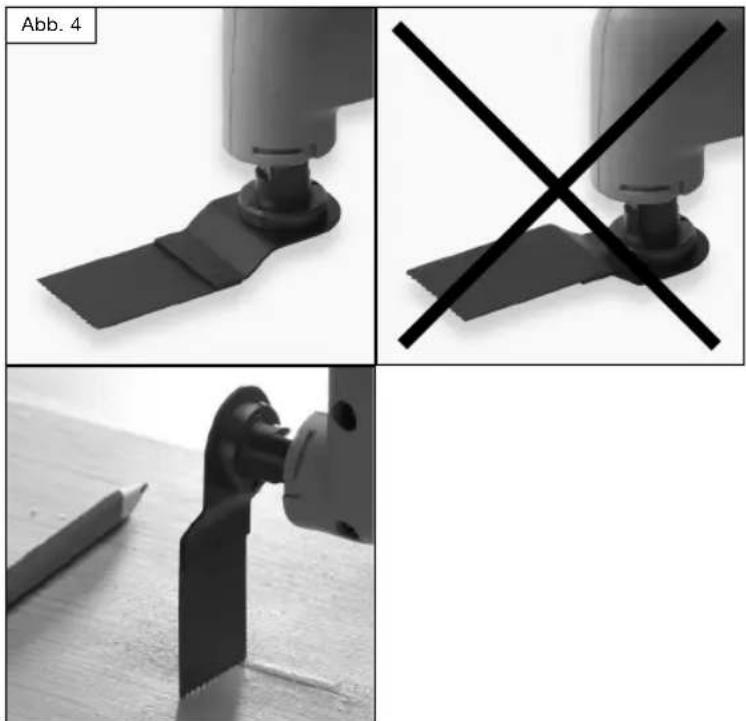

b) Sägeeinsatz (Abb. 4)

Für Holzarbeiten, z. B. Tauch- und Trennschnitte in Holz, Kabel durchlässe an Schranken ausar beiten, kürzen von schmalen Profilen.

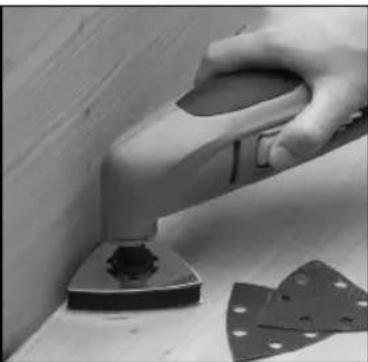

c) Dreieckschleif-Adapter (Abb. 5)

Zum Schleifen und Reinigen kleiner Flächen, in Ecken usw. Entfernen von Kleber- und Mörtelresten.

Weiteres Zubehör

Weiteres Zubehör sowie Ersatzwerk zeuge sind im Heimwerkerhandel erhältlich.

10 - Wartung und Umwelt schutz

ACHTUNG! Vor allen Wartungs - arbeiten das Gerät ausschalten und den Netzsteckerziehen!

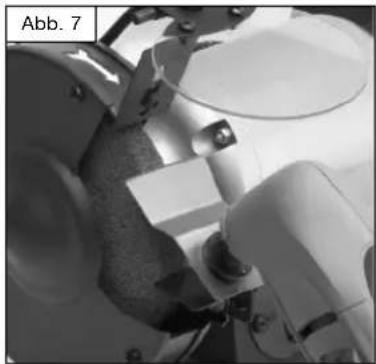

Scharfen der Werkzeuge (Abb. 7)

Einsatzwerkzeuge mit Schneiden sollen stets nachgeschließen werden um gute Arbeitsresultate zu erbringen. Dazu sollte das Werkzeug in dem Gerät ein - gespannt sein und mit der geschlüften Seite an das Schleifmedium herange - führt werden.

Dazu wird die Verwendung einer stationären Schleifmaschine empfohlen.

Mit Korundschewe und im Nass-Schliff arbeiten.

Blaufärbung der Schleiffläche vermeiden, um die Werkzeug-Härte nicht zu beeinträchtigen. Lauftrichtung beachten!

Reinigung

• Maschinengehause nur mit einem feuchten Tuch reinigen - keine Lösungs mittel verwenden! Anschließlich gut abtrocknen.
• Stets die Luftungsschlitze der Maschine sauber halten.
• Klebstoffreste und Schmutz von den Einsatzwerkzeugen entfern.

Entsorgung

ACHTUNG! Nicht mehr brauch -bare Elektro- und Akkugeräte gehoren nicht in den Hausmüll! Sie sind entsprechend der Richtlinie

2012/19 EU für Elektround Elektronik-Altgerätegetrennt zu sammeln und einer um welt- undfach gerech ten Wieder -verwer tung zu zu führen.

Bitte führen Sie nicht mehr brauchba -re Elektrogeräte einer örtlichen Sam -mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sieitte bei ihrer Gemeindeverwaltung.

11 - Service-Hinweise

• Bewahren Sie die Maschine, Bedie-nungs an leitung und ggf. Zubehor in der Original verpackung auf. So haben Sie alle Informationen und Teile stets griffbereit.
• Meisterbasic-Geräte sind weltgehend wartungsfrei, zum Reinigen der Gehäuse ge nügt ein feuchtes Tuch. Zusätzliche Hinweise entnahmen Sieitte der Bedie nungs an leitung.

• Meisterbasic-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte dennoch ein mal eine Funktion - störung auftreten, so sen den Sie das Gerätitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Reparaturzeit. Wahrend der Garantiezeit legen Sie dem Gerätitte Garantie-Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantie - reparatur handelt, werden wir Ihnend die Reparatur kosten in Rechnung stellen.

WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantian -spruchs!

WICHTIG! Wir weisen ausdrücklich darauf auf hin, dass wir nach dem Produktthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäß Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns frei -gegebene Teile verwendet wurden und die Reparatur nicht vom Meister Werk -zeuge GmbH - Kundenservice oder einem autorisierten Fachmann durch -geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörnteile.

• Zur Vermeidung von Transport schäden das Gerät sicher verpacken oder die Original verpackung verwenden.
• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even-tuelle Reparaturen an Meisterbasic-Geräten kosten günstig ausführren.

2 Elektrische verilgheit

3 Veiligkeit van Personen

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

EG-Konformitätserklarung

Für das nachstehende Erzeugnis ...

Produktbezeichnung / Funktion:

Multifunktionswerkzeug (Deltaschleifer, Schaber) / Der Multifunktionswerkzeug ist geeignet für daschnelle Entfernen von Oberflächenbelägen wie Lacke, Farblackierungen und andere aufgetragene Beläge.

Säge: Die Säge ist zum Sägen von Holz, Eisen, Buntmetallen und Kunststoffen unter Verwendung des entsprechenden Sägeblatt bestimmt.

Schaben: Abschaben von alten Lackierungen oder Klebstoffen, Entfernen von geklebten Teppichboden, z. B. auf Treppen oder anderen kleinen / mittelgroßen Flächen.

Deltaschleifer: Die Schleifmaschine ist geeignet für die feine Endbearbeitung von Holzoberflächen sowie das schnelle Entfernen von Oberflächenbelägen wie Lacke, Farblackierungen und andere aufgetragenen Beläge.

... wird die Übereinstimmung mit folgenden Richtlinien erklär:

... je v souladu s tûmito smürnicemi:

Angewandte harmonisierte Normen:

Aplikovane suvisiace normy:

Wuppertal, 14.01.2014

Manfred Benning

Dipl.-Ing.
Technische Leitung/Produktentwicklung,
Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal
D - Autorisierte Person zur Aufbewährung der technischen Dokumente
CZ - Uschováni technické dokumentace
F - Conservation de la documentation technique
GB - Storage of the technical documentation
NL-Bewaring van de technische documenten
TR - Teknik evraklarin muhafazasi

Copyright

Nachdruck oder Vervielfaltung - auch aus - zugs weise - nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37-39 D-42349 Wuppertal Germany

2014/2015

These Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Meister Werkzeuge GmbH unzu lassig und strafbar.

Das gilt insbesondere für Vervielfaltigungen, Übersetzungen, Mikroverfilmen und die Ein speisung und Verarbeitung in elektronischen Systemen.
