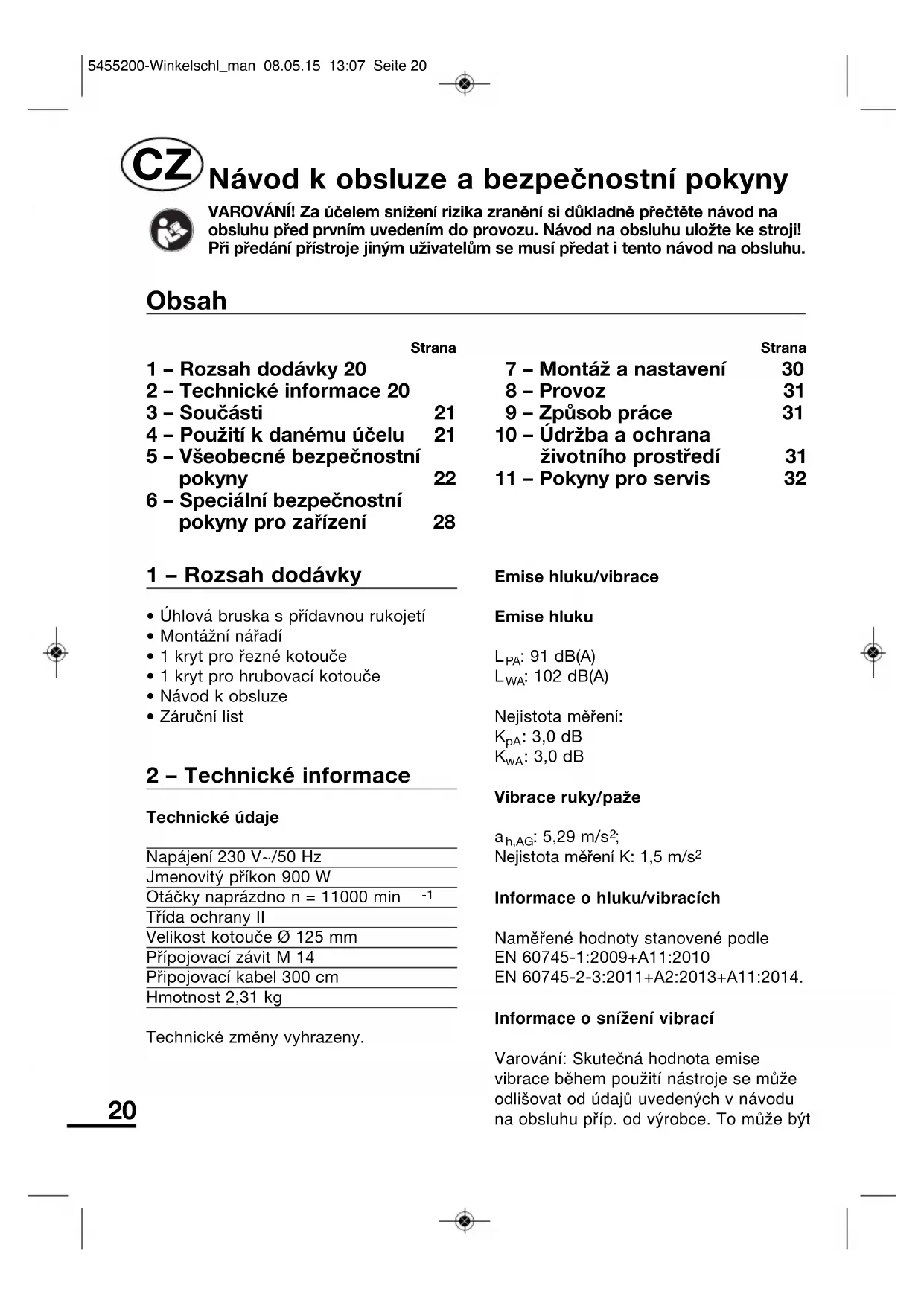

NÁVOD K OBSLUZE MWS900125 Meister Craft
Návod k obsluze a bezpečnostní pokyny
VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod na obsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji! Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu.
Obsah
| Strana | Strana | ||
| 1 – Rozsah dodávky 20 | 7 – Montáž a nastavení | 30 | |
| 2 – Technické informace 20 | 8 – Provoz | 31 | |
| 3 – Součásti | 21 | 9 – Způsob práce | 31 |
| 4 – Použití k danému účelu | 21 | 10 – Údržba a ochrana životního prostředí | 31 |
| 5 – Všeobecné bezpečnostní pokyny | 22 | 11 – Pokyny pro servis | 32 |
| 6 – Speciální bezpečnostní pokyny pro zařízení | 28 |
1 - Rozsah dodávky
- Úhlová bruska s přídavnou rukojetí
- Montážní nářadí
• 1 kryt pro řezné kotouče
• 1 kryt pro hrubovací kotouče
• Návod k obsluze
• Záruční list
2 - Technické informace
Technické údaje
| Napájení 230 V~/50 Hz |
| Jmenovitý příkon 900 W |
| Otáčky naprázdno n = 11000 min -1 |
| Třída ochrany II |
| Velikost kotouče ∅ 125 mm |
| Přípojovací závit M 14 |
| Připojovací kabel 300 cm |
| Hmotnost 2,31 kg |
Technické změny vyhrazeny.
Emise hluku/vibrace
Emise hluku
L_PA : 91 dB(A)
L_WA : 102 dB(A)
Nejistota měření:
K_pA : 3,0 dB
K_wA : 3,0 dB
Vibrace ruky/paže
Nejistota měření K: 1,5 m/s²
Informace o hluku/vibracích
Naměřené hodnoty stanovené podle
EN 60745-1:2009+A11:2010
EN 60745-2-3:2011+A2:2013+A11:2014.
Informace o snížení vibrací
Varování: Skutečná hodnota emise vibrace během použití nástroje se může odlišovat od údajů uvedených v návodu na obsluhu příp. od výrobce. To může být
způsobeno následujícími ovlivňujícími faktory, na které by se mělo dbát před každým použitím příp. během použití:
- zda se nástroj používá správně,
- zda je druh zpracovávaného materiálu správný,
- zda je v pořádku provozní stav nástroje,
- zda se namontovaly rukojeti, příp. volitelné vibrační rukojeti a zda jsou pevně osazeny na tělese nástroje.
Pokud byste během použití stroje měli nepříjemný pocit nebo by došlo ke zbarvení pokožky na vašich rukách, okamžitě práci přerušte. Dodržujte dostatečné pracovní přestávky. Nedodržují-li se dostatečné pracovní přestávky, může dojít k vibračnímu syndromu horních končetin.
Měl by se provést odhad stupně zatížení v závislosti na práci příp. použití stroje a podle toho je nutné dodržovat odpovídající pracovní přestávky. Tím lze podstatně snížit stupeň zatížení během celé pracovní doby. Minimalizujte riziko, kterému jste při vibracích vystaveni. Nástroj ošetřujte odpovídajícím způsobem podle pokynů uvedených v návodu na obsluhu.
Používá-li se nátroj častěji, měli byste se spojit se svým specializovaným prodejcem a příp. si obstarat antivibrační příslušenství (rukojeti).
Vyhýbejte se použití stroje při teplotách t = 10 °C nebo méně. Připravte pracovní plán, na jehož základě by se dalo snížit zatížení vibracemi.
Informace o snížení hluku
Určitému obtěžování hlukem se u tohoto nástroje nelze vyhnout. Práce s vysokou intenzitou hluku přeložte na povolené a vyhrazené denní doby.
Dodržujte příp. doby odpočinku a trvání práce omezte na nejnutnější. Pro vaši osobní ochranu a ochranu osob, které se nacházejí poblíž, je nutné nosit vhodnou ochranu sluchu.
3 - Součásti
1 Zapínací/vypínací zařízení
2 R u k o j e t
3 Kryt pro řezné kotouče
4 Vřeteno se spojovacím závitem
5 Š r o u b
6 Aretační tlačítko vřetena
7 Upínací kotouč
8 Upínací matice
9 Prstencový nákružek (obr. 2)
10 Přídavná rukojeť
11 Přírubový klíč
12 Kryt pro hrubovací kotouče
4 – Použití k danému účelu
Použití podle určení
Úhlová bruska je ruční nářadí s elektrickým pohonem a rychle rotujícím kulatým brusným kotoučem, který je poháněn úhlovým převodem.
Při použití ve funkci brusky s odpovídajícím brusným kotoučem a ochranným krytem lze s jeho pomocí odstranit zatekliny a provést konečnou úpravu oceli různé kvality, bronzových a hliníkových materiálů.
Při použití ve funkci rozbrušovačky s příslušným rozbrušovacím kotoučem a ochranným krytem lze s jeho pomocí provádět různé řezy do oceli, betonu a kamene.
Uživatel nástroje je povinen zajistit dostatečné ochranné vybavení během používání v souladu s návodem k obsluze
a výstražnými piktogramy umístěnými na přístroji. Před každým použitím, příp. během použití nástroje se samotný nástroj i kotouč musí zkontrolovat z hlediska výskytu případných elektrických nebo mechanických poškození.
Zjistíte-li na nástroji poškození, musíte práci přerušit a obrátit se na specializovanou dílnu.
Přístroj je určen k manuálnímu a mobilnímu použití v domácnosti. Přístroj není určen k mokrému rozbrušování.
POZOR! Použitím k jinému než určenému účelu, prováděním změn na nářadí a používáním dílů, které nebyly výrobcem testovány a schváleny mohou vzniknout nepředvídané škody.
Používání v rozporu s určením
Jakákoliv použití přístroje, která nejsou uvedena v kapitole „Použití v souladu s určením", platí za použití v rozporu s jeho určením.
Přístroj se nesmí používat k následujícím účelům:
- zpracování jakýchkoliv materiálů, které nejsou uvedeny v odstavci o použití v souladu s určením,
- použití s jedním pilovým listem,
- použití jako stacionární nástroj,
- pohon pro jiné nářadí.
Existuje nebezpečí zranění.
Za všechny z toho vyplývající věcné škody, jakož i zranění osob, které by nastaly z důvodu nesprávného použití, ručí uživatel přístroje.
V případě použití jiných příp. neoriginálních součástí na přístroji zaniká nárok na poskytnutí záruky ze strany výrobce.
Zbytková rizika
I navzdory správnému použití přístroje přetrvává vždy určité zbytkové riziko, které nelze vyloučit. Na základě druhu a konstrukce přístroje lze odvodit následující potenciální ohrožení:
- kontakt s nechráněnými brusnými kotouči,
- sáhnutí do prostoru ještě se otáčejícího brusného kotouče,
- odmrštění součástí brusného kotouče a jiných částí,
- poškození sluchu, pokud se nenosí předepsaná ochrana sluchu,
• vdechování prachu, - elektrický zásah při kontaktu s neizolovanými elektrickými konstrukčními díly.
Pokud by se nedodržovaly pokyny uvedené v návodu na použití, mohou se z důvodu neodborného používání vyskytnout jiná zbytková rizika.
5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím
I. Všeobecné bezpečnostní pokyny
VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a
instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění.
Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu.
Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené
ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu).
1 Pracoviště
a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům.
b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry.
c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením.
2 Elektrická bezpečnost
a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adapté na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem.
b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.
c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem.
d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro prénášení přístroje, jeho zavěšování
nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.
f) Pokud nelze zamezit provoz elektrického přístroje ve vlhkém prostředí, použijte ochranný vypínač proti chybnému proudu. Použitím ochranného vypínače proti chybnému proudu se sníží riziko zásahu elektrickým proudem.
3 Bezpečnost osob
a Bud'te opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním.
b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění.
c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst
na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy.
d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění.
e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat.
f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit.
9 Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem.
4 Pečlivé zacházení a používání elektrického nářadí
a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu.
b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.
c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte,
vytáhněte zástrčku ze zásuvky. Toto bezpečností opatření zabraňuje neúmyslnému spuštění přístroje.
d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby.
e Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím.
f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit.
g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace.
5 Servis
a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována.
II. Bezpečnostní pokyny pro veškerá použití
Obecné výstražné pokyny k rozbrušování a hrubování broušením:
a Tento elektrický nástroj se používá jako bruska a dělicí stroj. Dodržujte všechna výstražná upozornění, pokyny, vyobrazení a údaje, které dostanete spolu s nástrojem. Nedodržení následujících pokynů může vést k úrazu elektrickým proudem, požáru anebo těžkému poranění.
b Tento elektrický nástroj není vhodný k broušení brusným papírem, práci s drátěnými kartáči a leštění. Použití k účelům, k nimž elektrický nástroj není určen, může zapříčinit ohrožení a poranění.
c Nepoužívejte příslušenství, které není výrobcem určeno či doporučeno speciálně pro toto elektrické nářadí. Samotná skutečnost, že jste schopni příslušenství ke svému elektrickému nářadí připevnit, nezaručuje bezpečné použití.
d Přípustné otáčky vložného nástroje musejí být nejméně tak vysoké, jako jsou maximální otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji, než je povoleno, se může rozbít a odlétnout.
e Vnější průměr a tloušťka vložného nástroje musejí odpovídat rozměrovým údajům vašeho elektrického nástroje. Chybně dimenzované vložné nástroje nelze dostatečně odstínit či kontrolovat.
f Brusné kotouče, příruby, brusné talíře či jiné příslušenství musejí
přesně padnout na brusné vřeteno vašeho elektrického nářadí. Vložné nástroje, které na brusné vřeteno elektrického nářadí přesně nepadnou, se nerovnoměrně otáčejí, velmi silně vibrují a mohou vést ke ztrátě kontroly.
g Nepoužívejte poškozené vložné nástroje. Před každým použitím zkontrolujte, zda vložné nástroje, jako jsou brusné kotouče, nevykazují oddrolení a trhliny, brusné talíře pak trhliny nebo silné opotřebení a drátěné kartáče uvolněné nebo zlomené dráty. Upadne-li vám elektrické nářadí nebo vložný nástroj na zem, zkontrolujte, zda není poškozený, nebo použijte nepoškozený vložný nástroj. Po kontrole a při prvním použití vložného nástroje se zdržujte mimo úroveň rotujícího vložného nástroje a přístupu na tuto úroveň zamezte i osobám, které se nacházejí ve vaší blízkosti. Přístroj nechejte po dobu jedné minuty běžet na nejvyšší otáčky. Poškozené vložné nástroje se v průběhu této doby většinou zlomí.
h Používejte osobní ochranné pomůcky. V závislosti na druhu využití používejte úplný obličejový štít, ochranu očí nebo ochranné brýle. Je-li to vhodné, používejte respirátor, ochranu sluchu, ochranné rukavice nebo speciální zástěru chránící před malými částečkami materiálu z broušení. Oči byste si měli chránit před odletujícími cizími tělísky, vznikajícími při různých druzích použití. Respirátor nebo ochranná maska musejí filtrovat prach vznikající při používání. Jste-li po delší dobu vystaveni velkému hluku, může dojít ke ztrátě sluchu.
i Dávejte pozor, aby ostatní osoby zachovávaly bezpečný odstup od vaší
pracovní oblasti. Každý, kdo vstupuje do pracovní oblasti, musí používat osobní ochranné pomůcky.
Vymrštěním úlomků obrobku nebo zlomených vložných nástrojů může dojít k poranění i mimo přímou pracovní oblast.
j Provádíte-li práce, při nichž mohou vložné nástroje zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, držte přístroj pouze za izolované plochy. Kontakt s vedením pod napětím může přivést napětí i do kovových částí přístroje a vést k úrazu elektrickým proudem.
k Sítový kabel držte mimo dosah rotujících vložných nástrojů. Ztratíte-li kontrolu nad přístrojem, může být sítový kabel přetnut nebo zachycen a vaše ruce se mohou dostat do rotujícího vložného nástroje.
| Elektrické nářadí nikdy neodkládejte dříve, dokud se vložný nástroj zcela nezastaví. Otáčející se vložný nástroj se může dostat do styku s odkládací plochou, v důsledku čehož byste mohli ztratit kontrolu nad elektrickým nářadím.
m Elektrické nářadí nenechávejte v chodu, pokud ho prénášite.
Náhodným stykem s rotujícím vložným nástrojem může být zachycen váš oděv a vložný nástroj tak může způsobit tělesný úraz.
n Pravidelně čistěte ventilační otvory svého elektrického nářadí. Ventilátor motoru vtahuje do skříně prach a silný nános kovového prachu může zapříčinit nebezpečí úrazu elektrickým proudem.
o Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů.
Odlétávající jiskry by tyto materiály mohly zapálit.
p Nepoužívejte vložné nástroje vyžadující tekutá chladicí média.
Používání vody nebo jiného tekutého chladicího média může vést k úrazu elektrickým proudem.
III. Další bezpečnostní pokyny pro veškerá použití
Zpětný ráz a odpovídající výstražná upozornění
Zpětný ráz je náhlá reakce z důvodu zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný talíř, ocelový kartáč atd. Zaseknutí nebo zablokování vede k náhlému zastavení rotujícího vložného nástroje. Tím dochází k nekontrolované akceleraci elektrického nářadí proti směru vložného nástroje na místě zablokování.
Pokud se v obrobku zasekne nebo zablokuje například brusný kotouč, dochází k zachycení hrany brusného kotouče zanořené do obrobku, což může vést k vylomení brusného kotouče nebo ke zpětnému rázu. Brusný kotouč se pak pohybuje směrem k obsluhující osobě nebo od ní, v závislosti na směru otáčení kotouče na místě zablokování. Také přitom se může brusný kotouč zlomit.
Zpětný ráz je důsledkem nesprávného nebo chybného používání elektrického nářadí. Zabránit tomu můžete přijetím vhodných preventivních opatření dle následujícího popisu.
a Elektrické nářadí držte pevně a své tělo a horní končetiny nastavte do polohy, v níž můžete zachytit sílu zpětného rázu. Vždy používejte doplňkovou rukojeť (je-li jí přístroj vybaven). Zajistíte si tak nejvyšší možnou kontrolu nad zpětným rázem nebo reakčním momentem při rozběhu. Obsluhující osoba je schopna
pomocí vhodných preventivních opatření zpětný ráz a reakční síly zvládnout.
b Rukama se nikdy nepřibližujte k rotujícím vložným nástrojům. Vložný nástroj by se mohl při zpětném rázu dostat do styku s vaší rukou.
c Tělem se vyhněte prostoru, do nějž by se mohlo elektrické nářadí při zpětném rázu dostat. Zpětný ráz žene elektrické nářadí opačným směrem vůči pohybu brusného kotouče na místě zablokování.
d Obzvláště opatrně pracujte v oblasti rohů, ostrých hran apod. Zabraňte tomu, aby se vložné nástroje odrazily od obráběného předmětu a zasekly se. Rotující vložný nástroj má u rohů, ostrých hran nebo při odražení sklon ke vzpříčení. Následkem vzpříčení je ztráta kontroly nebo zpětný ráz.
e Nepoužívejte řetězový nebo ozubený pilový list. Takové elektrické nářadí často zapříčiňuje zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.
Zvláštní bezpečnostní pokyny k broušení a řezání brousicím kotoučem:
a Používejte pouze brusné nástroje schválené pro váš elektrický nástroj a ochranný kryt určený pro tyto brusné nástroje. Brusné nástroje, které nejsou určené pro daný elektrický nástroj, nelze dostatečně chránit a jsou nebezpečné.
b Na elektrickém nástroji musí být bezpečně osazen ochranný kryt a nastaven na nejvyšší míru bezpečnosti tak, aby nejmenší možná část brusného tělesa směřovala přímo k obsluze. Ochranný kryt pomůže chránit personál obsluhy před odlomenými kousky, náhodným
kontaktem s brusným tělesem, jakož i jiskrami, které by mohly zapálit oděv.
c Brusné nástroje se smějí používat pouze na doporučené možnosti použití. Na příklad: Nikdy nebruste boční plochou řezacího brusného kotouče. Řezací brusné kotouče jsou určené na úběr materiálu hranou kotouče. Boční působení síly na tyto brusné nástroje je může zlomit.
d Vždy používejte nepoškozené upínací příruby správné velikosti a tvaru pro vámi zvolený brousicí kotouč. Vhodné příruby chrání brousicí kotouč a snižují tak riziko zlomení brousicího kotouče. Příruba pro řezací brusné kotouče se může odlišovat od přírub pro jiné brousicí kotouče.
e Nepoužívejte opotřebované brousicí kotouče větších elektrických nástrojů.
Brousicí kotouče pro větší elektrické nástroje nejsou konstruované pro vyšší otáčky menšího elektrického nástroje a mohou se zlomit.
f Zalomené brusné kotouče se musejí namontovat tak, aby jejich brusná plocha nepřesahovala úroveň okraje ochranného krytu. Neodborně namontovaný brusný kotouč, který přečnívá přes úroveň okraje ochranného krytu, nelze dostatečně zakrýt.
Dodatečné bezpečnostní pokyny k řezání brousicím kotoučem:
a Zamezte zablokování řezacího brusného kotouče nebo příliš vysokému přítlačnému tlaku. Neprovádějte nadměrně hluboké řezy.
Přetížení řezacího brusného kotouče zvyšuje jeho namáhání a náchylnost ke vzpříčení nebo zablokování, a tím možnost zpětného rázu nebo zlomení brusného nástroje.
b Vyhýbejte se oblasti před a za rotujícím řezacím brusným kotoučem. Pokud přesouváte řezací brusný kotouč v obráběném předmětu směrem od sebe, může se elektrický nástroj s rotujícím kotoučem v případě zpětného rázu vymrštit přímo na vás.
c Pokud se řezací brusný kotouč zasekne nebo přerušíte práci, vypněte nástroj a držte ho klidně v ruce, dokud se kotouč nezastaví. Nikdy se nepokoušejte vytáhnout běžící řezací brusný kotouč z řezu, v opačném případě může dojít ke zpětnému rázu. Zjistěte a odstraňte přičinu zaseknutí.
d Elektrické nářadí opět nezapínejte, dokud je v obráběném předmětu. Řezací kotouč nechte dosáhnout plné otáčky, než budete opatrně pokračovat v Řezání. Jinak se může Řezací kotouč zaseknout, vyskočit z obráběného předmětu nebo zapříčinit zpětný ráz.
e Desky nebo velké obráběné předměty podepřete, abyste snížili riziko zpětného rázu zaseknutím řezacího brusného kotouče. Velké obráběné předměty se pod vlastní hmotností mohou prohnout. Obráběný předmět se musí podepřít na obou stranách, jak v blízkosti rozřezání, tak i na hraně.
f Budte mimořádně opatrní při „taškových řezech" do stávajících stěn nebo jiných prostorů bez možnosti nahlédnutí. Ponořující se řezací brusný kotouč může při řezání do plynových nebo vodovodních potrubí, elektrických vedení nebo jiných objektů zapříčinit zpětný ráz.
POZOR! Na horní straně nástroje se nachází aretace vřetena. Aretaci vřetena nikdy nezatlačujte, pokud se otáčí brousicí nástroj.
POZOR! Nepoužívejte žádné zesílené rovné brusné kotouče, zesílené kotouče a brusné hrnce.
Manipulace, přeprava a skladování brusných kotoučů:
Brusné kotouče jsou rozbitelné, citlivé na nárazy a údery. Proto je zapotřebí zvláštních opatření:
a) Nenechte kotouče spadnout a zamezte náhlému působení nárazu.
b) Nepoužívejte kotouče, které spadly nebo jsou poškozené.
c) Během používání zamezte vibracím nebo otřesům.
d) Zabraňte vzniku poškození na upevňovacím otvoru.
e) Zabraňte zatížení brusného povrchu.
f) Brusné kotouče skladujte uložené naplocho nebo svisle, v suchu, bez působení mrazu a při konstantní střední teplotě.
g) Brusné kotouče uschovejte v originálním balení nebo ve speciálních nádobách a regálech.
6 – Speciální bezpečnostní pokyny pro zařízení
- Před výměnou příslušenství a před údržbou vždy vytáhněte zástrčku kabelu ze síťové zásuvky a vyčkejte až se motor a vřeteno úplně zastaví.
- Aretaci vřetena aktivujte vždy jen při vypnutém motoru a klidovém stavu vřetena.
- Používejte jen rozbrušovací kotouče s maximálně přípustným průměrem.
- Při montáži příslušenství dbejte na shodný směr otáčení přístroje a příslušenství.
- Přípustné otáčky příslušenství nesmí překročit otáčky volnoběhu přístroje.
- Při práci zásadně používejte ochranné rukavice, ochranné brýle, ochranu sluchu a případně ochrannou obličejovou masku.
- Přístroj zapínejte teprve bezprostředně před kontaktem s obrobkem.
- Zapnutý přístroj nikdy nepokládejte a nedávejte z rukou.
- Obrobky upínejte do ztužidel nebo jiných upínacích zařízení.
- Rozbrušovací kotouče nikdy nepoužívejte k hrubému broušení.
- Brusné kotouče používejte a skladujte vždy v souladu s pokyny výrobce.
- Před použitím každý kotouč řádně zkontrolujte a nikdy nepoužívejte nalomené, prasklé nebo jinak poškozené kotouče.
- Přesvědčte se, že brusné nástroje jsou upevněny v souladu s pokyny výrobce.
- Používejte vložky, pokud jsou dodávány s kotoučem a pokud jejich použití požaduje výrobce.
- Zajistěte, aby byl brusný materiál před použití správně umístěn a upevněn a nechte nástroj 1 minutu v provozu naprázdno v bezpečné poloze. Okamžitě zastavte, pokud se vyskytnou podezřelé vibrace nebo jiné nedostatky.
Pokud vznikne takový stav, zkontrolujte stroj, abyste zjistili příčinu.
- V žádném případě nepoužívejte redukční pouzdra nebo adaptery k nasazení brusného kotouče s příliš velkým středovým otvorem.
- U brusných kotoučů se závitovou vložkou se přesvědčte, zda je závit dostatečně dlouhý k našroubování vřetena v celé jeho délce.
- Zajistěte, aby při práci s přístrojem v důsledku jiskření nemohlo dojít ke škodám na zdraví nebo ke hmotným škodám, například aby jiskry nezasáhly osoby nebo nevyvolaly požár.
- Zajistěte, aby při pracích v prašném prostředí nebyly zablokované ventilační otvory. Před vyčištěním zanesených ventilačních otvorů vytáhněte zástrčku přípojného kabelu ze síťové zástrčky (při čištění používejte nekovové předměty) a dbejte přitom na to, aby nedošlo k poškození vnitřních částí přístroje.
- I po vypnutí nástroje kotouč ještě určitou dobu dobíhá. Odložte pilu z ruky až poté, co se zcela zastavila.
- Používejte vždy ochranu očí a sluchu.
- Osobní ochranné vybavení, jako je protiprachová maska, rukavice, helma a vhodný ochranný oděv, např. zástěra, by se také měly nosit.
Tento přístroj není určený k používání osobami (včetně dětí) s omezenými
fyzickými, smyslovými nebo duševními schopnostmi či s nedostatkem zkušeností a/nebo poznatků, kromě případů, pokud jsou pod dozorem osoby zodpovědné za jejich bezpečnost, nebo pokud obdrží pokyny týkající se používání přístroje. Děti musejí být pod dozorem, aby se zajistilo, že si s přístrojem nebudou hrát.
Bezpečnostní označení
Symboly na krytu mají následující význam:
Nesmí se likvidovat vyhozením do domácího odpadu!
Důležité! Dodržujte Návod na používání!
Noste ochranné brýle.
Používejte ochranu sluchu
Intertek GS
Dobrovolná značka kvality „ověřená bezpečnost“
Kryt je vybaven dvojitou ochrannou izolací se značkou
CE
Značka CE (shoda s evropskými bezpečnostními normami)
7 - Montáž a nastavení
Kryt kotouče
Obsahem dodávky tohoto elektrického nástroje je jeden ochranný kryt pro rozbrušovací kotouče (3) a jeden ochranný kryt pro hrubovací kotouče (12).
Polohu kotoučových krytů (3/12) můžete přizpůsobit daným pracovním podmínkám. Za tím účelem povolte pomocí šroubováku šroub (5) a kryt natočte do nové polohy. Šroub opět utáhněte (obr. 3).
POZOR! Uzavřená část krytu kotouče musí za účelem ochrany před jiskrami a odletujícím brusným prachem směřovat vždy k uživateli.
Montáž a demontáž krytu kotouče
Kotoučový kryt vyměňte podle potřeby a oblasti použití. Za tím účelem se šroub (5) uvolní do té míry, aby se kryt mohl otáčením sundat z vodicí drážky.
Montáž se provede v opačném pořadí.
Montáž nástrojů
POZOR! Před všemi pracemi na stroji vždy nejdříve vytáhněte zástrčku ze zásuvky!
Řezné a hrubovací kotouče
Na vřeteno (4) (obr. 2) lze upevnit všechny druhy brusných a řezných kotoučů (zalomené A/B, ploché). V závislosti na druhu a tlouštce kotouče se zvolí vhodné uspořádání upínacího kotouče (7) a upínací matice (8).
Aretační tlačítko vřetena (6) řádně stiskněte a podržte v této poloze. Případně vřeteno mírně otočte volnou rukou, dokud se nezajistí. Upínací matici pevně dotáhněte pomocí přiloženého přírubového klíče (11) (obr. 5). Nedoporučuje se práce s kotouči s tloušťkou nad 6 mm.
POZOR! Před výměnou kotouče jej vždy nechte vychladnout. Nebezpečí popálení! Pracujte vždy s nasazeným krytem kotouče!
POZOR! U příslušenství dbejte pokynů výrobce. Přípustné otáčky příslušenství musejí být vyšší než otáčky volnoběhu přístroje.
Přídavná rukojeť
Přídavnou rukojeť (10) lze v závislosti na druhu práce namontovat na třech různých místech brusné hlavy (obr.4).
8 - Provoz
Vypnutí/zapnutí (Obr. 7)
Nástroj má bezpečnostní spínač se dvěma hlavami (1): Nástroj je možno uvést do chodu jen tehdy, když je rukojeť pevně obejmutá a obě tlačítka jaou stisknutá. Při puštění rukojeti se nástroj automaticky vypne, także náhodný chod nástroje není možný. Před stisknutím zapínače/vypínače se přesvědčete, zda je pilový kotouč správně namontován, zda se pohyblivé části lehce pohybují a svěrací šrouby jsou pevně utažené.
Zkušební chod
POZOR! Před každým zprovozněním a po každé výměně nástroje přístroj vyzkoušejte ve zkušebním chodu!
Vždy se přesvědčte, zda jsou nástroje v bezvadném stavu, zda jsou řádně upevněny a volně se otáčejí. Zkušební chod by měl trvat cca 30 sekund.
9 - Způsob práce
- Zajistěte, aby byl obrobek bezpečně uložený a řádně upevněný
-
Dbejte na shodný směr otáčení a řádnou funkci.
-
Udržujte co největší možný odstup mezi přístrojem a obsluhou
- Dbejte na to, aby nedocházelo k nárazům na obrobek.
POZOR! Neobrábějte žádný materiál s obsahem azbestu.
Rozbrušování
Na rozbrušovací kotouč tlačte jen mírně dbejte na to, aby nedocházelo ke stranovému zatížení kotouče. Posuv přizpůsobte materiálu a otáčkám. Přístroj musí pracovat v protiběhu. (Obr. 8).
POZOR! Nepoužívejte k mokrému rozbrušování!
Hrubovací broušení
Ochranný kryt pro hrubovací kotouče (12) namontujte podle kapitoly 7 a nastavte podle požadavku.
Dodržujte k obrobku pracovní úhel 30° až 40°. Přístroj za mírného tlaku pohybujte sem a tam.
10 – Údržba a ochrana životního prostředí
POZOR! Před všemi údržbářskými pracemi vytáhněte čku kabelu ze síťové zásuvky!
Pravidelně z přístroje a ventilačních štěrbin odstraňujte brusný prach. Vlastní přístroj čistěte jen vlhkým hadříkem. Nepoužívejte žádná rozpouštědla! Nakonec dobře osušte.
POZOR! Vodivý kovový prach může ovlivnit funkci přístroje.
Při častých pracích s kovy pravidelně vyfukujte ventilační štěrbiny a případně předřad'te ochranný spínač (FI).
POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice
2012/19/EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace.
Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy.
11 - Pokyny pro servis
- Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.
- Přístroje Meister téměř údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.
- Přístroje Meister podléhají přísné výhodné ceny. kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.
- Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu. - Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat.
⚠️ DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku.
DÜLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř. námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.
- Přístroj bezpečně zabalte nebo dujpoužijte originálního obalu, aby se při přepravě nepoškodil.
- I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů Meister provedeme za
CZ - Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických přístrojích.
CZ - Uschování technické dokumentace
F - Conservation de la documentation technique
