NÁVOD K OBSLUZE MWS 900 C Meister Craft
CZ - Úhlová bruska 15

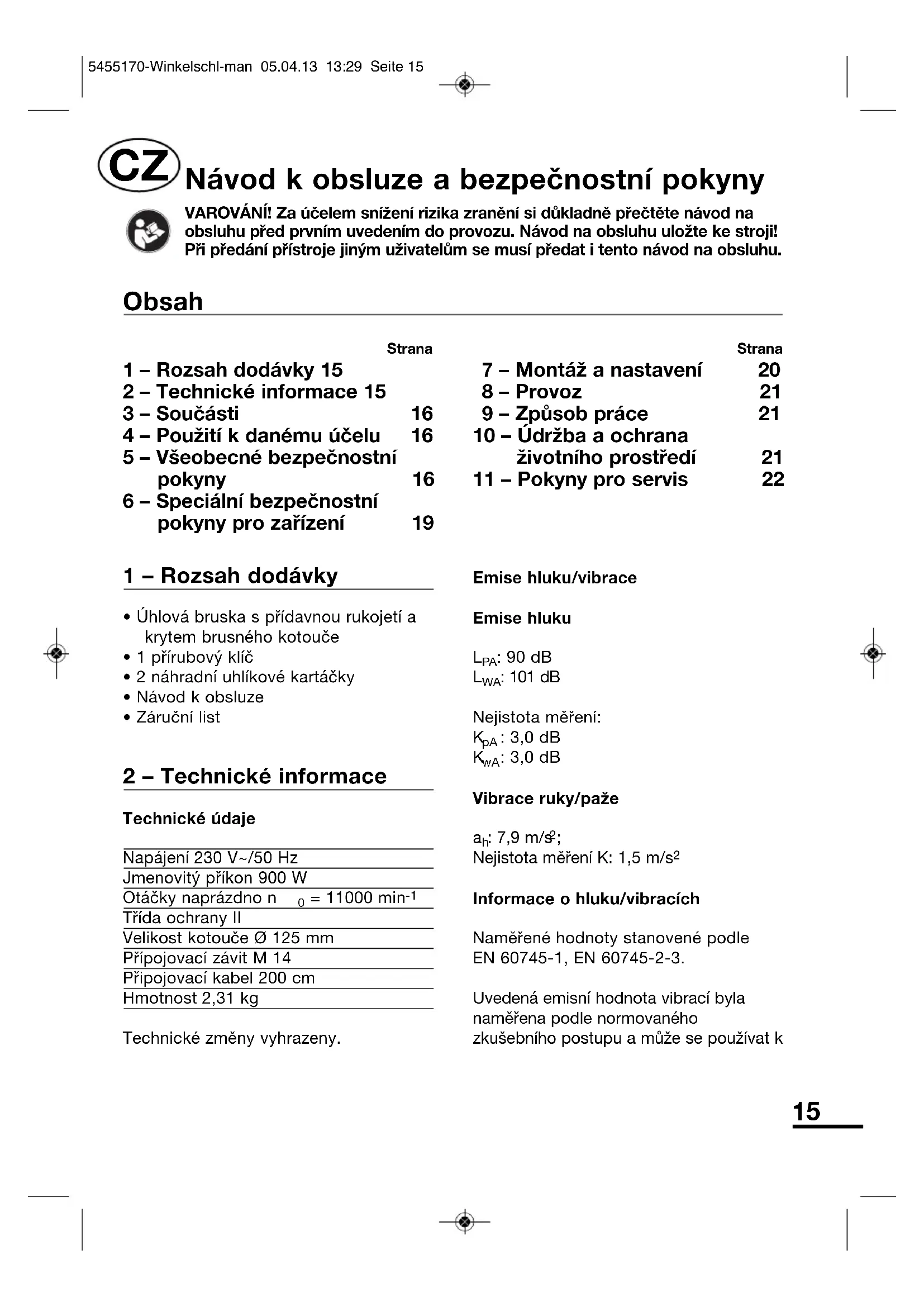

Návod k obsluze a bezpečnostní pokyny
VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod na obsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji! Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu.
Obsah
| Strana | Strana | ||
| 1 – Rozsah dodávky 15 | 7 – Montáž a nastavení | 20 | |
| 2 – Technické informace 15 | 8 – Provoz | 21 | |
| 3 – Součásti | 16 | 9 – Způsob práce | 21 |
| 4 – Použití k danému účelu | 16 | 10 – Údržba a ochranaživotního prostředí | 21 |
| 5 – Všeobecné bezpečnostní pokyny | 16 | 11 – Pokyny pro servis | 22 |
| 6 – Speciální bezpečnostní pokyny pro zařízení | 19 |
1 - Rozsah dodávky
- Úhlová bruska s přídavnou rukojetí a krytem brusného kotouče
- 1 přírubový klíč
• 2 náhradní uhlíkové kartáčky - Návod k obsluze
• Záruční list
2 - Technické informace
Technické údaje
| Napájení 230 V~/50 Hz |
| Jmenovitý příkon 900 W |
| Otáčky naprázdno n _0 = 11000 min^-1 |
| Třída ochrany II |
| Velikost kotouče 125 mm |
| Připojovací závit M 14 |
| Připojovací kabel 200 cm |
| Hmotnost 2,31 kg |
Technické změny vyhrazeny.
Emise hluku/vibrace
Emise hluku
L_PA : 90 dB
L_WA : 101 dB
Nejistota měření:
K_pA : 3,0 dB
K_wA : 3,0 dB
Vibrace ruky/paže
Nejistota měření K: 1,5 m/s²
Informace o hluku/vibracích
Naměřené hodnoty stanovené podle
EN 60745-1, EN 60745-2-3.
Uvedená emisní hodnota vibrací byla naměřena podle normovaného
zkušebního postupu a může se používat k
porovnání jednoho elektrického nářadí s druhým. Uvedená emisní hodnota vibrací se může používat i na počáteční posouzení omezení.
POZOR! Emisní hodnota vibrací se může během používání elektrického nářadí odlišovat od uvedené hodnoty v závislosti na druhu a způsobu, jakým se nářadí používá.
Musejí se stanovit bezpečnostní opatření na ochranu obsluhujícího personálu. Přitom se provede posouzení omezení při zohlednění skutečných podmínek používání. (Přitom je potřebné zohlednit všechny části provozního cyklu, tzn. i doby, během nichž je nářadí vypnuté a doby, během nichž je sice zapnuté, avšak v chodu bez zatížení.)
3 - Součásti
1 Zapínací/vypínací zařízení
2 Přídavná rukojeť
3 Kotoučový kryt pro rozbrušovací kotouče
4 Aretační knoflík vřetena
5 Přírubový klíč
6 Vřeteno s připojovacím závitem
7 Upínací kotouč
8 Upínací matice
9 R u k o j e t
10 Kryt
11 Kruhová patka (Obr. 2)
12 Šroub
13 Náhradní uhlíkové kartáäky
14 Kotoučový kryt pro hrubovací kotouče
4 – Použití k danému účelu
K rozbrušování, broušení, hrubování a čištění kovů, kamenů a keramiky pomocí vhodného příslušenství Používejte stroj a jeho příslušenství jen pro účel použití, ke kterému jsou určeny (dbejte na údaje výrobce). Všechny ostatní způsoby použití jsou výslovně vyloučeny.
Přístroj je určen k podélnému a příčnému rozbrušování, k hrubému broušení a čištění kamenů a kovů. Lehké předměty se smějí rozbrušovat, brousit nebo čistit jen pokud jsou řádně zajištěny proti prokluzování a odmrštění! Jakékoli jiné použití neodpovídá stanovené účelu.
Přístroj je určen k manuálnímu a mobilnímu použití v domácnosti. Přístroj není určen k mokrému rozbrušování.
POZOR! Použitím k jinému než určenému účelu, prováděním změn na nářadí a používáním dílů, které nebyly výrobcem testovány a schváleny mohou vzniknout nepředvídané škody.
5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím
VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a
instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění.
Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu.
Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu).
Tento přístroj není určený k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatkem zkušeností a/nebo poznatků, kromě případů, pokud jsou pod dozorem osoby zodpovědné za jejich bezpečnost, nebo pokud obdrží pokyny týkající se používání přístroje. Děti musejí být pod dozorem, aby se zajistilo, že si s přístrojem nebudou hrát.
1 Pracoviště
a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům.
b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry.
c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením.
2 Elektrická bezpečnost
a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adapté na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem.
b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.
c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem.
d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro prénášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.
f) Pokud nelze zamezit provoz elektrického přístroje ve vlhkém prostředí, použijte ochranný vypínač proti chybnému proudu. Použitím ochranného vypínače proti chybnému proudu se sníží riziko zásahu elektrickým proudem.
3 Bezpečnost osob
a Bud'te opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním.
b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba
nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění.
c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při prénášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy.
d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění.
e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu.
Tím můžete přístroj v neočekávaných situacích lépe kontrolovat.
f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit.
9 Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem.
4 Pečlivé zacházení a používání elektrického nářadí
a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu.
b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.
c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. Toto bezpečností opatření zabraňuje neúmyslnému spuštění přístroje.
d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby.
e Přístroj pečlivě ošetřujte.
Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit.
Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím.
f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit.
g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace.
5 Servis
a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována.
b Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení.
6 – Speciální bezpečnostní pokyny pro zařízení
- Před výměnou příslušenství a před údržbou vždy vytáhněte zástrčku kabelu ze síťové zásuvky a vyčkejte až se motor a vřeteno úplně zastaví.
- Aretaci vřetena aktivujte vždy jen při vypnutém motoru a klidovém stavu vřetena.
- Používejte jen rozbrušovací kotouče s maximálně přípustným průměrem.
- Při montáži příslušenství dbejte na shodný směr otáčení přístroje a příslušenství.
- Přípustné otáčky příslušenství nesmí překročit otáčky volnoběhu přístroje.
- Při práci zásadně používejte ochranné rukavice, ochranné brýle, ochranu sluchu a případně ochrannou obličejovou masku.
- Přístroj zapínejte teprve bezprostředně před kontaktem s obrobkem.
-
Zapnutý přístroj nikdy nepokládejte a nedávejte z rukou.
-
Obrobky upínejte do ztužidel nebo jiných upínacích zařízení.
- Rozbrušovací kotouče nikdy nepoužívejte k hrubému broušení.
- Brusné kotouče používejte a skladujte vždy v souladu s pokyny výrobce.
- Před použitím každý kotouč řádně zkontrolujte a nikdy nepoužívejte nalomené, prasklé nebo jinak poškozené kotouče.
- Přesvědčte se, že brusné nástroje jsou upevněny v souladu s pokyny výrobce.
- Používejte vložky, pokud jsou dodávány s kotoučem a pokud jejich použití požaduje výrobce.
- Před použitím se přesvědčte, zda je kotouč řádně nasazen a upevněn a na 30 sekund přístroj v bezpečné poloze nechte běžet ve volnoběhu. Zjistíte-li silné vibrace nebo jiné nedostatky, přístroj ihned vypněte. Následně přístroj zkontrolujte a zjistěte přičinu chybné funkce.
- V žádném případě nepoužívejte redukční pouzdra nebo adaptery k nasazení brusného kotouče s příliš velkým středovým otvorem.
- U brusných kotoučů se závitovou vložkou se přesvědčte, zda je závit dostatečně dlouhý k našroubování vřetena v celé jeho délce.
- Zajistěte, aby při práci s přístrojem v důsledku jiskření nemohlo dojít ke škodám na zdraví nebo ke hmotným škodám, například aby jiskry nezasáhly osoby nebo nevyvolaly požár.
- Obrobky upínejte do ztužidel nebo jiných upínacích zařízení.
- Rozbrušovací kotouče nikdy nepoužívejte k hrubému broušení.
- Brusné kotouče používejte a skladujte vždy v souladu s pokyny výrobce.
- Před použitím každý kotouč řádně zkontrolujte a nikdy nepoužívejte nalomené, prasklé nebo jinak poškozené kotouče.
- Přesvědčte se, že brusné nástroje jsou upevněny v souladu s pokyny výrobce.
- Používejte vložky, pokud jsou dodávány s kotoučem a pokud jejich použití požaduje výrobce.
- Před použitím se přesvědčte, zda je kotouč řádně nasazen a upevněn a na 30 sekund přístroj v bezpečné poloze nechte běžet ve volnoběhu. Zjistíte-li silné vibrace nebo jiné nedostatky, přístroj ihned vypněte. Následně přístroj zkontrolujte a zjistěte přičinu chybné funkce.
- V žádném případě nepoužívejte redukční pouzdra nebo adaptery k nasazení brusného kotouče s příliš velkým středovým otvorem.
- U brusných kotoučů se závitovou vložkou se přesvědčte, zda je závit dostatečně dlouhý k našroubování vřetena v celé jeho délce.
-
Zajistěte, aby při práci s přístrojem v důsledku jiskření nemohlo dojít ke škodám na zdraví nebo ke hmotným škodám, například aby jiskry nezasáhly osoby nebo nevyvolaly požár.
-
Zajistěte, aby při pracích v prašném prostředí nebyly zablokované ventilační otvory. Před vyčištěním zanesených ventilačních otvorů vytáhněte zástrčku přípojného kabelu ze síťové zástrčky (při čištění používejte nekovové předměty) a dbejte přitom na to, aby nedošlo k poškození vnitřních částí přístroje.
- I po vypnutí nástroje kotouč ještě určitou dobu dobíhá. Odložte pilu z ruky až poté, co se zcela zastavila.
- Používejte vždy ochranu očí a sluchu.
- Osobní ochranné vybavení, jako je protiprachová maska, rukavice, helma a vhodný ochranný oděv, např. zástěra, by se také měly nosit.
7 - Montáž a nastavení
Kryt kotouče
Obsahem dodávky tohoto elektrického nástroje je jeden ochranný kryt pro rozbrušovací kotouče (3) a jeden ochranný kryt pro hrubovací kotouče (14).
Polohu kotoučových krytů (3/14) můžete přizpůsobit daným pracovním podmínkám. Za tím účelem povolte pomocí šroubováku šroub (12) a kryt natočte do nové polohy. Šroub opět utáhněte (obr. 3).
POZOR! Uzavřená část krytu kotouče musí za účelem ochrany před jiskrami a odletujícím brusným prachem směřovat vždy k uživateli.
Montáž a demontáž krytu kotouče
Kotoučový kryt vyměňte podle potřeby a oblasti použití. Za tím účelem se šroub (12) uvolní do té míry, aby se kryt mohl otáčením sundat z vodicí drážky.
Montáž se provede v opačném pořadí.
Přídavná rukojeť
Přídavnou rukojeť (2) lze v závislosti na druhu práce namontovat na třech různých místech brusné hlavy (obr.4).
Montáž nástrojů
POZOR! Před všemi pracemi na stroji vždy nejdříve vytáhněte zástrčku ze zásuvky!
Rozbrušovací a hrubovací kotouče
Na vřeteno (6) (obr. 2) lze nasadit všechny druhy brusných a rozbrušovacích kotoučů (zalomené A/B, ploché a ‘diamantové’ C). Podle druhu a tloušťky kotouče se volí vhodná kombinace upínacího kotouče (7) a upínací matice (8).
Stiskněte aretovací knoflík vřetena (4) až na doraz a v této poloze jej přidržte. Vřeteno
případně volnou rukou lehce pootočte až zapadne. Přiloženým přírubovým klíčem pevně utáhněte upínací matici (obr. 5). Nedoporučuje se pracovat s kotouči širšími než 6 mm.
POZOR! Před výměnou kotouče jej vždy nechte vychladnout. Nebezpečí popálení! Pracujte vždy s nasazeným krytem kotouče!
POZOR! U příslušenství dbejte pokynů výrobce. Přípustné otáčky příslušenství musejí být vyšší než otáčky volnoběhu přístroje.
8 - Provoz
Vypnutí/zapnutí (Obr. 7)
Nástroj má bezpečnostní spínač se dvěma hlavami (1): Nástroj je možno uvést do chodu jen tehdy, když je rukojeť pevně obejmutá a obě tlačítka jaou stisknutá. Při puštění rukojeti se nástroj automaticky vypne, także náhodný chod nástroje není možný. Před stisknutím zapínače/vypínače se přesvědčete, zda je pilový kotouč správně namontován, zda se pohyblivé části lehce pohybují a svěrací šrouby jsou pevně utažené.
Zkušební chod
POZOR! Před každým zprovozněním a po každé výměně nástroje přístroj vyzkoušejte ve zkušebním chodu!
Vždy se přesvědčte, zda jsou nástroje v bezvadném stavu, zda jsou řádně upevněny a volně se otáčejí. Zkušební chod by měl trvat cca 30 sekund.
9 – Způsob práce
- Zajistěte, aby byl obrobek bezpečně uložený a řádně upevněný
- Dbejte na shodný směr otáčení a řádnou funkci.
- Udržujte co největší možný odstup mezi přístrojem a obsluhou
- Dbejte na to, aby nedocházelo k nárazům na obrobek.
POZOR! Neobrábějte žádný materiál s obsahem azbestu.
Rozbrušování
Na rozbrušovací kotouč tlačte jen mírně dbejte na to, aby nedocházelo ke stranovému zatížení kotouče. Posuv přizpůsobte materiálu a otáčkám. Přístroj musí pracovat v protiběhu. (Obr. 8).
POZOR! Nepoužívejte k mokrému rozbrušování!
Hrubovací broušení
Ochranný kryt pro hrubovací kotouče (14) namontujte podle kapitoly 7 a nastavte podle požadavku.
Dodržujte k obrobku pracovní úhel 30° až 40°. Přístroj za mírného tlaku pohybujte sem a tam.
10 – Údržba a ochrana životního prostředí
POZOR! Před všemi údržbářskými pracemi vytáhněte zástrčku kabelu ze síťové zásuvky!
Pravidelně z přístroje a ventilačních štěrbin odstraňujte brusný prach. Vlastní přístroj čistěte jen vlhkým hadříkem. Nepoužívejte žádná rozpouštědla! Nakonec dobře osušte.
POZOR! Vodivý kovový prach může ovlivnit funkci přístroje.
Při častých pracích s kovy pravidelně vyfukujte ventilační štěrbiny a případně předřadťe ochranný spínač (Fl).
Výměna uhlíkových kartáčků
POZOR! Před všemi údržbářskými pracemi vytáhněte zástrčku kabelu ze síťové zásuvky!
Uhlíkové kartáčky (13) pod kryty (10) smí vyměnit jen odborník a sice vždy dvojici uhlíků. Zároveň vždy musí vyčistit kontakty od prachu štětečkem nebo stlačeným vzduchem.
POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2002/96 ES pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace.
Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy.
11 - Pokyny pro servis
- Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.
- Přístroje MeisterCRAFT téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.
- Přístroje MeisterCRAFT podléhajípřístrojů MeisterCRAFT provedeme za přísné kontrole jakosti. Pokud se by výhodné ceny.
přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.
- Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.
- Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat.
DÜLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku.
⚠️ DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř. námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.
- Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.
- I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy
CZ - Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických přístrojích.
CZ - Uschování technické dokumentace
