BEDIENUNGSANLEITUNG MWS2400230 Meister Craft

Meister Werkzeuge GmbH

Kundenservice

Oberkamper Str. 39 · Warenannahme Tor 1

D-42349 Wuppertal

Tel.: +49 (0)202 / 24 75 04 30

+49 (0)202 / 24 75 04 31

+49 (0)202 / 24 75 04 32

Fax: +49 (0)202 / 6 98 05 88

E-Mail: [e-mail]

These Betriebsanleitung kann im PDF-Format von unserer Internet Seite www.meister-werkzeuge.de heruntergeladen werden.

Betriebsanleitung & Sicherheitshinweise

WARNING! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tungitte vor der ersten Inbetriebnahme sorgfältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut -zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

Inhalt

Seite

1-Lieferumfang6
2 - Technische Informationen 6
3 - Bauteile 7
4 - Bestimmungsgemäßer Gebrauch
5 - Allgemeine Sicherheitshinweise 9

Seite

6 - Gerätespezifische Sicherheitshinweise 15
7 - Montage und Einstellarheiten 17
8-Betrieb 18
9 - Arbeitsweise 18

10-Wartung und Umweltschutz 18

11 - Service-Hinweise 19

1 - Lieferumfang

• Winkelschleifer mit Zusammenhandgriff
  1 Scheibenabdeckung für Trennscheiben
  1 Scheibenabdeckung für Schruppscheiben
  Montagewerkzeug
• Betriebsanleitung
• Garantieurkunde

Lärmemission/Vibration

Lärmemission

LpA:93,0dB

LWA: 104,0 dB

Messunsicherheit:

Hand-/Arm schwingungen

a_h 6,43 m/s2;

Messunsicherheit K: 1,5 m/s²

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend

EN 60745-1:2009+A11:2010

EN 60745-2-3:2011+A2:2013+A11:2014.

Informationen zur Vibrationsvermin derung

Warning: Der tatsächliche vorhandene Vibrationsemissionswert

2 - Technische Informationen

Technische Daten

Stromversorgung	230 V~/50 Hz
Nennaufnahme	2400 W
Bemessungs-drehzahl	n = 6000 min-1
Schutzklasse	II
Scheibengröbe	Ø 230 mm
Anschlussgewinde	M 14
Anschlusskabel	300 cm
Gewicht	5,0 kg

Technische Änderungen vorbehalten.

während der Benutzung der Maschine kann von dem in der Betriebsanleitung bzw. vom Hersteller angegebenen abweichen. Dies kann von folgenden Einflussfaktoren verursacht werden, die vor jedem bzw. während des Gebrauches beachtet werden sollen:

• Wird das Gerät richtig verwendet
• Ist die Art des zubearbeitenden Materialskorrekt.
• Ist der Gebrauchszustand des Gerätes in Ordnung
• Sind die Haltegriffe, ggf. optionale Vibrationsgriffe, montiert und sind diese fest am Maschinenkörper.

Falls Sie ein unangenehmes Gefühl oder eine Hautverfürbung während der Benutzung der Maschine an ihren Händen feststellen unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Bei nicht beachten von ausreichenden Arbeitspausen, kann es zu einem Hand-/Arm-Vibrationssyndromkommen.

Es sollte eine Abschätzung des Belastungsgrades in Abhängigkeit der Arbeit bzw. Verwendung der Maschine erfolgen und entsprechende Arbeitspausen eingelegt werden. Auf diese Weise kann der Belastungsgrad während der ge samten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Pflege Sie diese Maschine entspre chend der Anweisungen in der Betriebsanleitung.

Falls die Maschine offen eingesetzt bzw. verwendet wird sollen den Sie sich mit Ihr Frem Fachhändler in Verbindung setzen und ggf. Antivibrationszubehr (Griffe) besorgen.

Vermeiden Sie den Einsatz von der Maschine bei Temperaturen von t = 10 °C oder weniger. Machen Sie einen Ar -

beitsplan wodurch die Vibrationsbelastung begrenzt werden kann.

Informationen zur Larmverminderung

Eine gewisse Lärmbelastung durch die-ses Gerät ist nicht vermeidbar. Verlegen Sie larmintensive Arbeiten auf zuge-lassene und davon bestimmte Zeiten.

Halten Sie sich ggf. an Ruhezeiten und beschränken sie die Arbeitsdauer auf das Notwendigste. Zu ihrem persönlichen Schutz und Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu,tragen.

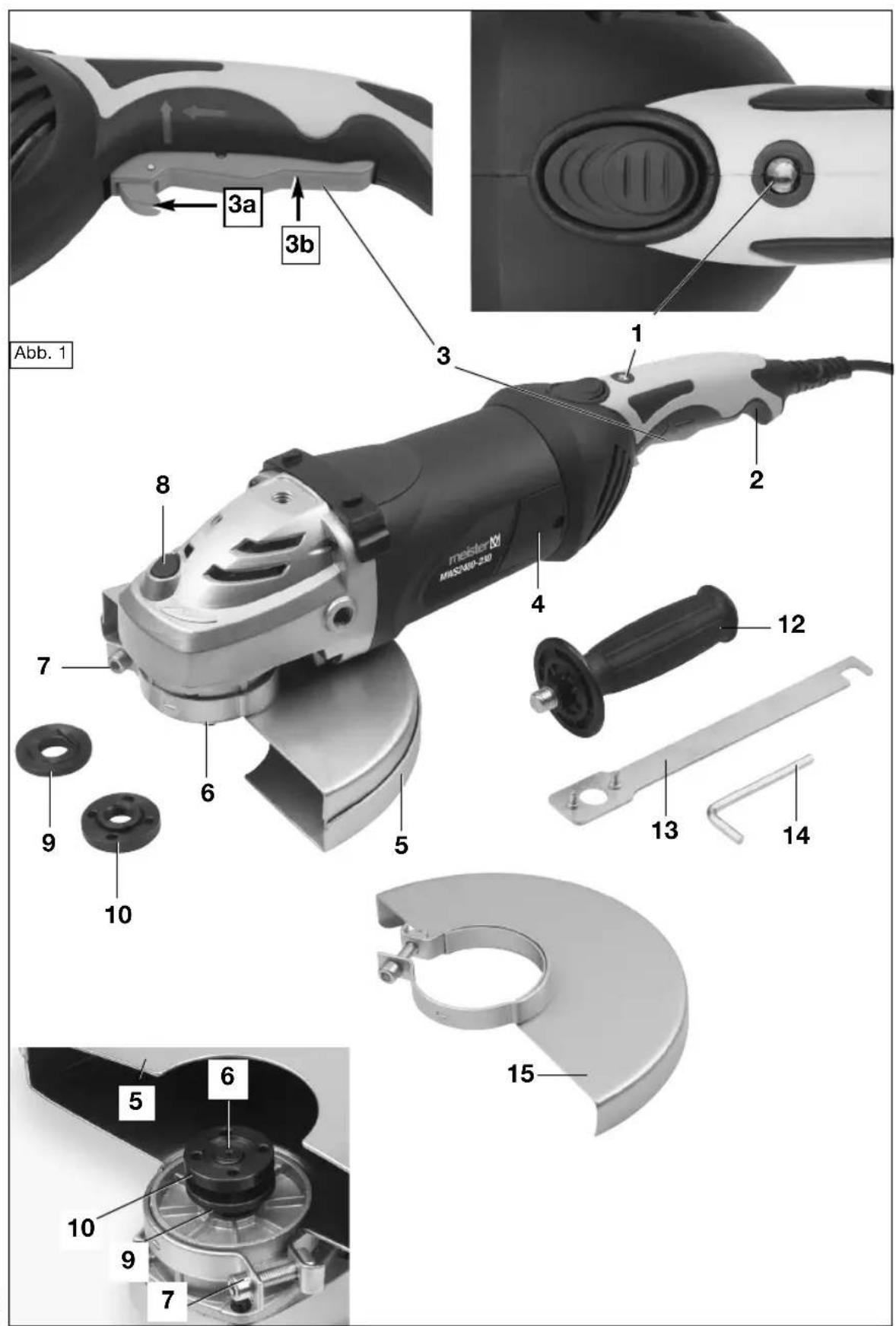

3 - Bauteile

1 Kontroll-LED
2 Handgriff

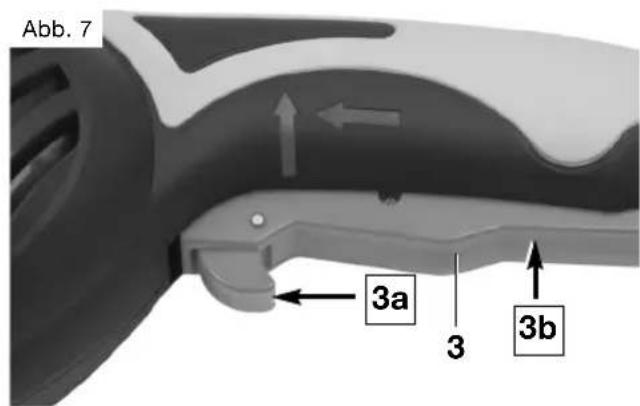

3 Ein-/Ausschaltvorrichtung
4 Abdeckung
5 Scheibenabdeckung für Trennscheiben
6 Spindel mit Anschluss-Gewinde
7 Schraube
8 Spindelarretierknopf
9 Spannscheibe
10 Spannmutter

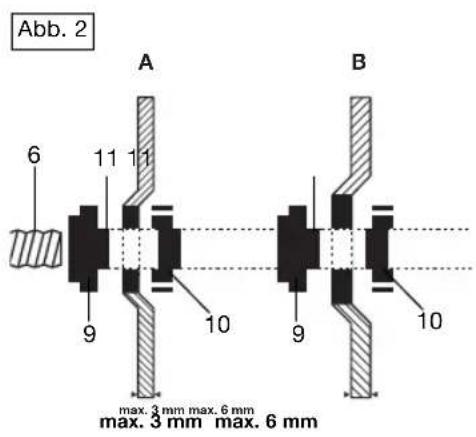

11 Ringwulst (Abb. 2)
12 Zusatz-Handgriff
13 Flansch-Schlüssel
14 Sechskantschlüssel
15 Scheibenabdeckung für Schruppscheiben

4 - Bestimmungsgemäßer Gebrauch

Bestimmungsgemäß Verwendung

Ein Winkelschleifer ist ein elektrisch an - getriebenes handgehaltenes Gerät mit einer schnell rotierenden runden Schleif

scheibe, die über ein Winkelgetriebe an - getrieben wird.

Eingesetzt als Schleifer mit entsprchen der Schleifscheibe und Schutz-haube kann Gussgrat enternt werden und verschiedene Stahlqualitäten, Bronze- und Aluminiummaterialien endbearbeitet werden.

Eingesetzt als Trennschleifer mit ent - sprechender Trennscheibe und Schutz - haube konnen Schnitten in Stahl, Beton und Stein durchgefuhrt werden.

Der Benutzer des Gerätes hat für eine ausreichende Schutzausrüstung wäh -rend des Gebrauches entsprechend der Bedienungsanleitung und den an der Maschine angebrachten Warnpunkt -gramme zu sorgen. Vor jedem Gebrauch bzw. während des Gebrauches des Gerätes ist these und die Scheibe auf eventuelle elektrische oder Mechanische Beschädigungen zu prufen.

Falls ein Schaden an dem Gerät fest gestellt wird ist die Arbeit einzustellen und eine Fachwerkstatt ist zu kontaktieren.

Das Gerät ist nur für den handgeführten, nicht stationären Gebrauch im haus li-chen Bereich bestimmt. Das Gerät ist nicht für die Ausführung von Nass -schnitten bestimmt.

ACHTUNG! Durch bestimmungs - wi drige Verwendung, Ver änder - un gen am Gerät und den Gebrauch von Teilen, die nicht vom Hersteller geprüft und frei ge ge ben sind, kon nen unvorhersehbare Schä den entstehen.

Nicht bestimmungsgemäß Verwendung

Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäße

Verwendung" genannot sind, gelten als eine nicht bestimmungsgemäß Verwendung.

Das Gerätarf nicht zu folgenden Zwecken eingesetzt werden:

• Bearbeiten von anderen Materialien, die nicht in der bestimmungsgemäßen Verwendung aufgeführrt sind,
• Einsatz mit einem Sägeblatt,
• Einsatz als stationäre Gerät,
  Antrieb fur andere Geräte

EsbestehtVerletzungsgefahr.

Für alle darauf entstandenen Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung ent standensind, haftet der Benutzer Ge rates.

Bei Verwendung anderer bzw. nicht Ori-ginal Bauteile an der Maschine erlischt herstellerseitig die Garantieleistung.

Restrisiken

Auch bei sachgemäßer Verwendung des Gerätes bleibt immer ein gewisses Rest risiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Gerätes konnen die folgenden poten -tiellen Gefährdungen abgeleitet werden:

• Kontakt mit dem ungeschützten Schleifscheiben
  Hineingreifen in das noch drehenden Schleifscheiben
• Wegschleudern von Teilen des Schleifscheiben und anderer Teile
• Schädigung des Gehöres, wenn kein vorgeschriebener Gehörschutz getra-gen wird
• Einatmen von Staub
• elektrischer Schlag bei Berühren von nicht isolierten elektrischen Bauteilen.

Werden die in Ihrer Gebrauchsans weisung enthaltenen Anweisungen nicht

beachtet, können aufgrund unsachge - mßer Benutzung andere Restrisiken auftreten.

5 - Allgemeine Sicherheitshin weise für den Um gang mit Elektrowerk zeugen

I. Allgemeine Sicherheitshinweise

WARNING! Lesen Sie alle Si -cherheitshinweise und Anwei -sun gen. Versaumnisse bei der Einhal -tung der Sicherheitshinweise und An -weisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen ver wen - dete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektro werkzeu ge (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel).

1 Arbeitsplatz sicherheit

a Halten Sie Ihrn Arbeitsbereich sauber und gut beleucht. Unordnung und unbeleuchtete Arbeits be-reiche konnen zu Unfallen führen.

bArbeiten Sie mit dem Elektro - workzeug nicht in explosions ge-fahrder Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dampfe entzünden konnen.

c Halten Sie Kinder und andere Per-sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen -kung konnen Sie die Kon trolle über das Gerat verlieren.

2 ElektrischeSicherheit

a Der Anschlussstecker des Elek tro -werkzeuges muss in die Steck dose passen. Der Steckerarf in keiner Weise verändert werden. Verwen den Sie keine Adapterste cker gemeins -sam mit schutzgeerdeten Elektrowerk zeug. Unver änderte Stecker und passende Steckdosen verringern das Risiko eines elektri schen Schlages.
b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.
e Wenn Sie mit einem Elektrowerk -zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch fur den Außenbereich zuge -lassen sind. Die Anwendung eines fur den Außenbereich geeig neten Verlangerungskabels ver rin gert das Risiko eines elektrischen Schlages.
f Wenn der Betrieb des Elektro -werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom schutz

schalters vermindert das Risiko eines elektrischen Schla ges.

3 Sicherheit von Personen

a Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nim Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men - ten stehen. Ein Moment der Unacht - samkeit beim Gebrauch des Elektro -werkzeugs kann zu ernsthaften Ver - letzungen führen.
b Tragen Sie persönliche Schutz aus -rüstung und immer eine Schutz bril -le. Das Tragen persönlicher Schutzaus rüstung, wie Staub maske, rutsch-feste Sicherheits schu he, Schutzhelm oder Gehor schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver- ringert das Risiko von Verletzungen.
c Vermeiden Sie eine unbeabsich tigte Inbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie Ben, es aufnehmen oder tragen. Wenn Sie beim Tragen des Gerats den Finger am Schalter haben oder das Gerat eingeschaltet an die Stromversorgung anschlie Ben, kann dies zu Unfallen führen.
d Entfernen Sie Einstellwerkzeuge oder Schraubenschlussel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlus sel, der sich in einem dre henden Geräteil befind -det, kann zu Verletzungen führen.
e Vermeiden Sie abnormale Kör per - haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch konnen Sie das Elektro werkzeug in unerwartete ten Situ actionen better kontrollieren.

f Tragen Sie geeignete Kleidung. Tra - gen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich beweg - gen den Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich be wegenden Teilen erfasst werden.
g Wenn Staubabsaug- und -auf fang einrichtungen montiert wer den konnen, vergewissern Sie sich, dass diese angeschlossen sind und rich-tig verwendet wer den. Verwendung einer Staubab saugung kann Gefahr-dun gen durch Staub verringern.
4 Ver wen dung und Behandlung des Elektro werkzeuges
a Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das davon bestimmte Elektrowerkzeug. Mit dem passenden Elektro werkzeug arbeiten Sie better und sicher im angegebenen Leits tungs bereich.
b Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräte ein stel-lungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elek-tro werkzeuges.
d Bewahren Sie unbenutzte Elek tro -werkzeuge außerhalb der Reich -weite von Kindern auf. Lassen Sie

Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht ge-osen haben. Elektrowerkzeuge sind ge fährlich, wenn Sie von unerfah renen Personen benutzt werden.

e Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funkti0 nieren und nicht klemmen, ob Teile gebrochen oder so beschä digit sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerates reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfaltig ge - pfleg te Schneidwerkzeuge mit schar - fen Schneidkanten verklem men sich weniger und sind leichter zu führen.

g Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszu-führende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 Service

a Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparieren. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

II. Sicherheitshinweise für alle Anwendungen

Gemeinsame Warnhinweise zum Schleifen:

a Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Trennschleif -maschine, Beachten Sie alle Warn -hinweise, Anweisungen, Darstellunggen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgen den Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzun gen kommt.

b Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Arbeitsen mit Drahtbürsten, Polie - ren. Verwendungen, für die das Elek - trowerkzeug nicht vorgesehen ist, kon nen Gefährdungen und Verlet - zungen verursachen.

c Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diesen Elektrowerkzeug vorgese -hen und empfohlen wurde. Nur weil Sie das Zubehör an Ihr Elektro -werkzeug befestigen konnen, garan -tiert das keine sichere Verwendung.

Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elek tro -werkzeug angegebene Höchstdreh-zahl. Zubehor, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

e Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maß angaben Ihres Elektrowerk - zeugs entsprechen. Falsch bemes - sene Einsatzwerkzeuge konnen nicht ausreichend abgeschirmt oder kon - trol liert werden.

f Schleifscheiben, Flansche, Schleif -teller oder anderes Zubehor mus sen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatz -werkzeuge, die nicht genau auf die Schleifspindel des Elektro werkzeugs passen, drehen sich un gleichmäßig, vibrieren sehr stark und konnen zum Verlust der Kontrolle führen.

g Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatz werk-zeuge wie Schleifscheiben auf Ab -splitsungen und Risse, Schleif teller auf Risse, Verschleib oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatz -werkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder ver-wenden Sie ein unbe schädigtes Einsatzwerkzeug. Wenn Sie das Einsatz -werkzeug kontrol liert und eingesetzt haben, halten Sie und in der Höhe befindliche Personen sich außerhalb der Ebene des rotieren den Einsatz -werkzeugs und setzen Sie das Geräte eine Minute lang mit Höchst drehzahl laufen. Beschädigte Einsatz werk zeuge brechen meist in dieser Testzeit.

h Tragen Sie persönliche Schutzaus rüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit an -gemessen, tragen Sie Staubmaske, Gehorschutz, Schutz handschuhe oder Spezialschürze, die keine Schleifund Material partikel von Ihnen fernhalt. Die Augen sollen vor herumfliegen den Fremdkörpersn ge schützt werden, die bei verschiedene nen Anwendungen entstehen. Staub- oder Atemschutz -maske müssen den bei der Anwen dung entstehenden Staub filtern. Wenn Sie lange lauterem Lärm ausge setzen sind, konnen Sie einen Hörver lust erleiden.

i Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbe-reich. Jeder, der den Arbeitsbereich betritt, muss personliche Schutzaus-rustung tragen. Bruchstücke des Werk-stucks oder gebrochener Einsatz werk-zeuge konnen wegfliegen und Verlet -zungen auch außerhalb des direktenArbeits bereichs verursachen.

j Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Lei-tung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

k Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.

| Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatz -werkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektro -werkzeug verlieren können.

m Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tra-gen. Ihrkeidung kann durch zu - fälligen Kontakt mit dem sich drehen den Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in ihren Körper bohren.

n Reinigen Sie regelmäßig die Luf-tungsschlitze Ihres Elektro werk -

zeugs. Das Motorgeblasezieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursichen.

o Verwenden Sie das Elektrowerk -zeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.

p Verwenden Sie keine Einsatz werk - zeuge, die flüssige Kuhlmittel er for - ern. Die Verwendung von Wasser oder anderen flüssigen Kuhlmitteln kann zu einem elektrischen Schlag führen.

III. Weitere Sicherheitshinweise für alle Anwendungen

Rückschlag und entsprechende Warnhinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen dieDrehrichtigung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtigung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch

geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Kör - per und ihre Arme in eine Position, in der Sie die Rückschlagkräfte ab fangen können. Verwenden Sie im - mer den Zusammengriff, falls vorhan den, um die großmögliche Kon - trolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnah - men die Rückschlag- und Reaktions - kräfte beherrschen.
b Bringen Sie ihre Hand nie in die Nähesich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
c Meiden Sie mit Ihrm Körper den Bereich, in den das Elektrowerk-zeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
dArbeiten Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt,dazu,sich zu verklemen. Dies verursacht einen Kontrollverlust oder Ruckschlag.
e Verwenden Sie kein Ketten- oder gezahntes Sageblatt. Solche Ein - satzwerkzeuge verursachen halten Rückschlag oder den Verlust der Kontrolle über das Elektrowerk -zeug.

Besondere Sicherheitschinweise zum Schleifen und Trennschleifen:

a Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelasse - den Schleifkörper und die für diese Schleifkörper vorgesehene Schutz - haube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, konnen nicht ausreichend abge - schirmt werden und sind unsicher.
b Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinst- mögliche Teil des Schleifkorpers offen zum Bediener zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkorper sowie Funken, die die Kleidung entzüden konnten, zu schützen.
c Schleifkorper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seiten flächte einer Trennscheibe. Trenn-scheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkorper kann sie zerbrechen.
d Verwenden Sie immer unbeschä - dig te Spannflansche in der richti - gen Große und Form für die von Ihnen gewährte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben konnen sich von den Flanschen für andere Schleifscheiben unterscheiden.
e Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeug. Schleifscheiben

für große Elektrowerkzeuge sind nicht für die hohenen Drehzahlen von kleineren Elektrowerkzeugen aus - gelegt und können brechen.

fGekropfte Schleifscheiben müssen so montiert werden, dass ihre Schleifflache nicht uber der Ebene des Schutzhaubenrandes hervor - steht. Eine unsachgemäß montierte Schleifscheibe, die uber die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.

Zusätzliche Sicherheitshinweise zum Trennschleifen:

a Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen An - pressdruck. Führn Sie keine über - mäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfaliig keit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörper bruchs.
b Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werk - stuck von sich wegewegen, kann im Falle eines Ruckschlags das Elektro -werkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
c Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemen.

d Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Andrenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.

e Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemme Trennscheibe zu vermindern. Groß Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten ab - gestützt werden, und sowohl in der Nähe des Trennschnits als auch an der Kante.

f Seien Sie besonderss vorsichtig bei „Taschenschritten" in bestehende Wände oder andere nicht einseh - bare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

ACHTUNG! An der Oberseite des Geräts befindet sich eine Spin del arretierung. Drücken Sie die Spin delarretierung nie ein, wenn die Schei be dreht!

ACHTUNG! Benutzen Sie keine nicht verstärkten geraden Schleif scheiben, verstärkten Schleif -scheiben und Schleiftopfen.

Handhabung, Transport und Lagerung von Schleifscheiben:

Schleifscheiben sind zerbrechtlich, sowie schlag- und stoßempfindlich. Deshalb sind besondere Massnahmen erforderlich:

a Lassen Sie Scheiben nicht fallen und vermeiden Sie plottliche Schlagein -wirkung.
b Verwenden Sie keine heruntergebnisse -nen oder beschädigten Scheiben.
c Vermeiden Sie Vibrationen oder Er schüt- terungen während der Anwen dung.
d Vermeiden Sie Beschädigungen an der Aufnahmebohrung.
e Vermeiden Sie Belastungen der Schleifoberfläche.
f Lagern Sie Schleifscheiben flach oder senkrecht, trocken, frostfrei und bei konstanter mittlerer Temperatur.
g Bewahren Sie die Schleifscheiben in ihrer Originalverpackung oder in speziellen Behältern und Regalen auf.

6 - Gerätespezifische Sicherheitshinweise

• Für Elektrogeräte mit Anbringungsart X, bei denen eine speziell vorerichtete Anschlussleitung zum Austausch der Anschlussleitung erforderlich ist: Wenn die Anschlussleitung des Elektro werk -zeugs beschädigt ist, muss sie durch eine speziell vorerichtete Anschluss-leitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist.
• Vor Zubehorwechsel und Wartungs arbeiten den Netzsteckerziehen und Still -stand von Motor und Spindel ab warten.
  Spindelarretierung nur bei Motor- und Spindelstillstand drucken.

• Nur Trennscheiben bis zum maximal zu laßsigen Durchmesser einbauen.

• Bei der Montage von Zubehör, Drehrich tung von Maschine und Zubehör beachten.
  Die zulässige Drehzahl der Zubehör- teilearf die Leerlaufdrehzahl der Maschine nicht entsprechieren.

• Hand-, Augen-, Gehör- und evtl. Gesichts schutz anlagen.
• Maschine unmittelbar vor Werkstück - kon takt einschalten.
• Nie die laufende Maschine aus der Hand legen.
• Werkstücke mit Schraubzwingen usw. sichern.
• Trennscheiben niemals zum Schrup pen verwenden.
  Schleifscheiben müssen sorgsam nach An weisungen des Herstellers aufbewahrt und gehandelt werden.
• Kontrollieren Sie die Scheibe vor ihrer Verwendung, keine abgebrochenen, gesprun gen an oder anderweitig beschädigten Er zeugnisse verwenden.
  Vergewissern Sie sich, dass Schleif -werk zeuge nach den Anweisungen des Her stellers angebracht sind.
• Sorgen Sie damit, dass Zwischenlagen verwendet werden, wenn sie mit dem Schleif mittel zur Verfügung gestellt und gefordert werden.
• Sorgen Sie davon, dass das Schleif mit - tel vor Gebrauch richtig angebracht und be festigt wird und{lassen Sie das Werkzeug im Leer lauf 1 Minute in einer sicheren Lage laufen. Sofort anhalten, wenn betrachtliche Schwin gungen auf -

treten oder wenn andere Mängel fest gestellt werden. Wenn dieser Zustand eintritt, überprüfen Sie die Maschine, um die Ursache zu ermitteln.

• Verwenden Sie keine getrennten Reduzier buchsen oder Adapter, um Schleifscheiben mit großem Loch passend zu machen.
  Vergewissem Sie sich bei Schleif werk -zeu gen mit Gewindeeinsatz, dass das Gewinde lang genug ist, um die Spin del langle aufzunehmen.
  Sorgen Sie damit, dass beim Ge brauch ent stehende Funken keine Gefahr hervor rufen, z.B. Personen treffen oder ent flammbare Substan zen entzünden.
• Sorgen Sie davon, dass bei staubigen Ar bei ten die Luftungsöffnungen frei sind. Falls es erforderlich werden sollen, den Staub zu entfernen, tren nen Sie zuerst das Elektro werkzeug vom Stromversorgungsznetz (verwenden Sie nichtmetallische Objekte) und vermei den Sie das Beschädigten innerer Teile.
  Die Scheibe lauft nach, nachdem das Werkzeug abgeschalte wurde. Das Gerät erst nach vollständigem Still -stand aus der Hand legen.

• Verwenden Sie immer Augen- und Gehorschutz

• Persönliche Schutzausrüstung, wie Staub maske, Handschuhe, Helm sowie geeig nete Schutzkleidung z.B. Schürze sollenen eben falls getragen werden.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sensörrischen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei dessie werden durch eine für ihre Sicherheit zuständige Person beauf sightigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenn beauf sightigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Sicherheitskennzeichnung

Die Symbole auf dem Gehäuse haben folgende Bedeutung:

Nicht in den Hausmull entsor gen!

Wichtig! Betriebsanleitung beachten!

Tragen Sie eine Schutzbrille.

Gehorschutz benutzen

Freiwiliges Gutesiegel,geprüfte Sicherheit

Gehäuse ist doppel schutziso liert

CE-Zeichen (Konformität mit eu ropäischen Sicherheits -normen)

7 - Montage und Einstellarheiten

Scheibenabdeckung

Im Lieferumfang zu diesen Elektro -werkzeug, sind jeweils eine Schutzhaube für Trennscheiben (5) und eine für Schruppscheiben (15) enthalten.

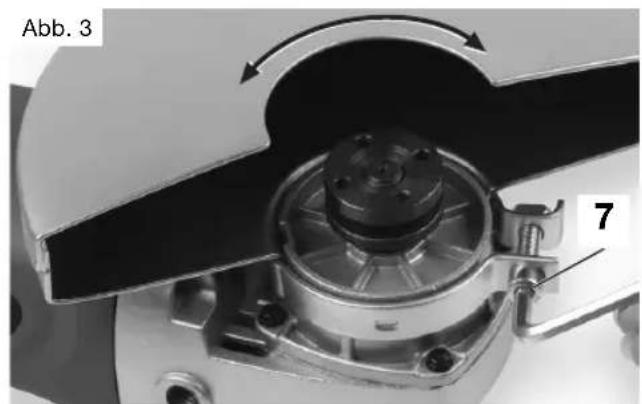

Die Position der Scheibenabdeckungen (5/15) kann den jeweiligen Arbeits - beitsbe ding ungen an ge passt werden. Dazu die Schraube (7) und die Abdeckung auf die neue Position drehen. Schraube wieder fest anziehen (Abb. 3).

ACHTUNG! Die geschlossene Seite der Scheibenabdeckung muss zum Schutz vor Funken und Abrieb stets zum Bediener zeigen.

Montage und Demontage der Scheibenabdeckung

Je nach Bedarf und Einsatzbereich die Scheibenabdeckung wechseln.

Dazu wird die Schraube (7) sowie gelockert, dass die Abdeckung durch Drehen aus der Führungsnut des Schleifkopfes entnommen werden kann.

Montage in umgehrter Reihenfolge.

Montage von Werkzeugen

ACHTUNG! Vor allen Arbeiten am Gerät Netzsteckerziehen!

Trenn- und Schruppscheiben

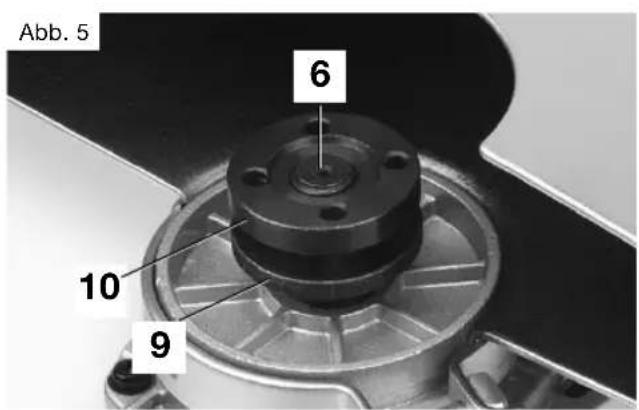

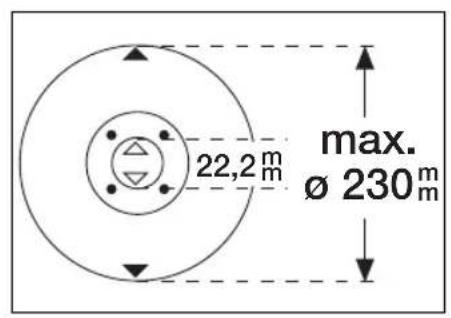

Auf der Spindel (6) (Abb. 2) können alle Arten von Schleif- und Trennscheiben (gekropft A/B, flach) befestigt werden. Je nach Scheibenart und -dicke wird dazu eine geeignete Anordnung von Spann -scheibe (9) und Spannmutter (10) gewählt.

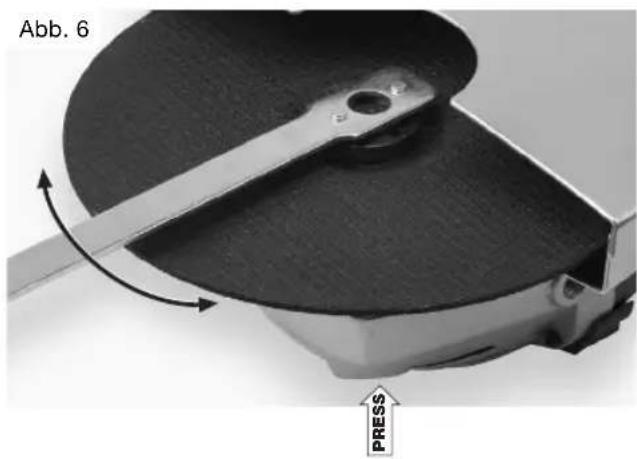

Spindelarretierknopf (8) tief ein drücken und in dieser Position halten. Ggf. die Spindel mit der

freien Hand leicht drehen bis er ein ras tet.

Spannmutter mit dem beigeufigsten

Flansch Schlüssel fest anziehen (Abb. 5).

Das Arbeiten mit Scheiben dicker als

6 mm wird nicht empfohlen.

ACHTUNG! Scheiben vor dem Wech sel abkühlen setzen,

Ver brennungs gefahr! Stets mit montier - ter Scheiben ab deckung arbeiten!

ACHTUNG! Beim Zubehör die Herstel erlangaben beachten. Die zu -

Iässige Drehzahl muss über der Leer lauf dreh zahl des Gerätes liegen.

Zusatz-Handgriff

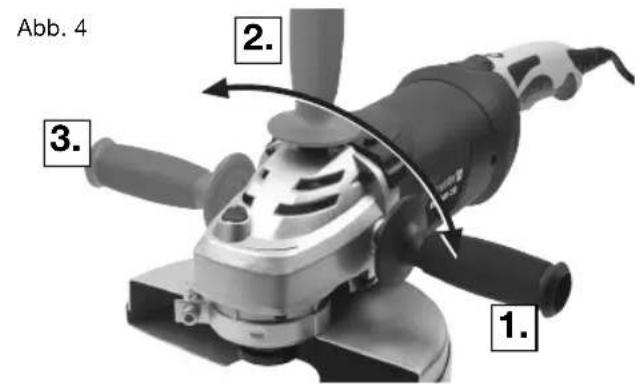

Der Zusatz-Handgriff (12) kann je nach Arbeits weise an drei verschiedene Stellen am Schleif kopf montiert werden (Abb. 4).

8-Betrieb

Einschalten (Abb. 7)

Gerät am Handgriff (2) und Zusatz hand-griff (12) fest greifen und halten. Sicher-heits schiebe schalter (3a) mit dem Zeige-finger in Pfeil rich tung schieben und den Ein-/Aus schalter (3b) mit der ganzen Hand in Pfeilrichtung drücken (Abb. 7).

Softstart

Die Maschine verfügbar über eine Soft -start-Elektronik zum sanften, motor-scho nenden Anlauf. Die zum Arbeitsen benötigte Höchstdrehzahl wird nach weniger Sekunden erreicht.

Ausschalten (Abb. 7)

Ein-/Ausschaltvorrichtung (3) loslassen und das Gerät bis zum vollständigen Motor-Stillstand festhalten.

Probelauf

ACHTUNG! Probelauf vor jeder Inbetriebnahme und nach jedem xzeugwechsel durchführren!

Überzeugen Sie sich stets, ob sich die Werk zeuge in einem einwandfrei Zustand be finden, richtig montiert und frei drehbar sind. Der Probelauf solle ca. 30 Sekunden dauern.

9 - Arbeitsweise

• Sichere Auflageflächen für das zu be ar bei tende Werkstück schaffen
• Drehrichtung und Funktion beachten
• Größtmöglichen Abstand zwischen Gerät und Bediener einhalten
  StöBe auf das Werkstück vermeiden.

ACHTUNG! Kein asbesthaltiges Ma terial bearbeiten!

Trennen

Schutzhaube für Trennscheiben (5), gemäß Kapitel 7, montieren und je nach Erfordernis einstellen.

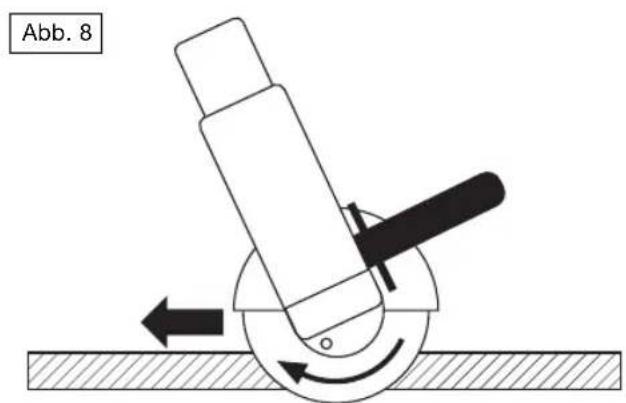

Nur geringen Druck und keine Seiten be-las tung auf die Trennscheibe ausüben. Vorschub an Material und Drehzahl anpassen. Gerät muss im Gegenlauf arbeiten (Abb. 8).

ACHTUNG! Keine Nassschritte ausführren!

Schruppen

Schutzhaube für Schruppscheiben (15), gemäß Kapitel 7, montieren und je nach Erfordernis einstehen.

Einen Arbeitswinkel von 30^ bis 40^ zum Werkstück einhalten. Gerät mit mäßigem Druck hin und her bewegen.

10 - Wartung und Umweltschutz

ACHTUNG! Vor allen Wartungsarbeiten Netzsteckerziehen!

Schleifstaub regelmäßig von Maschine und Luftungsschlitzen entfernen. Das Gehäuse nur mit einem feuchten Tuch reinigen - keine Lösungsmittel verw den! Anschließlich gut abtrocknen.

1. ACHTUNG! Leitfähiger Metall - 2. staub kann die Gerätefungtion in träch tigen!

Bei häufigen Metallarbeiten die Luftungs-schlitze regelmäßig ausblasen und ggf. einen Fehler strom-Schutzschalter (Fl) vorschalten.

Auswechseln der Kohlebürsten

Die Kontroll-LED (1) informiert über den Zustand der Kohlebürsten.

Grünes Licht: Die Kohlebürsten sind intakt. Lichtwechsel auf rot: Die Kohlebürsten sind abgenutzt und müssen ersetzt werden.

Kohlebürsten unter den Abdeckungen (4) von einem Fachmann immer paar weise wechseln{lassen.Dabei gleich zeitig

Staub auf den Kontakten mit Pinsel oder Druck luft entfern den lessen.

ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehoren

nicht in den Hausmüll! Sie sind ent -

sprechend der Richt linie 2012/19/EU für Elektro- und Elektronik-

Altgeräte getrennt zu sammeln und einer um welt-und fach gerech ten Wiederverwertung zu zu führen.

Bitte führen Sie nicht mehr brauchba -re Elektrogeräte einer örtlichen Sam -mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sieitte bei ihrer Gemeindeverwaltung.

11 - Service-Hinweise

Bewahren Sie die Maschine, Betriebs - anleitung und ggf. Zubehor in der Origi nalverpackung auf. So haben Sie alle Informationen und Teile stets griffbereit.
- Meister-Geräte sind weltgehend war-tungsfrei, zum Reinigen der Gehäuse genügt ein feuchtes Tuch. Zusätzliche Hinweise entnahmen Sieitte der Betriebsanleitung.
- Meister-Geräte unterliegen einer strengen Qualitätskontrolle. Sollte dennoch einmal eine Funktionstörung auftreten, so senden Sie das Gerätitte an unsere Service-Anschrift. Die Reparatur erfolgt umgehend.
- Eine Kurzbeschreibung des Defekts verkurzt die Fehlersuche und Reparaturzeit. Während der Garantiezeit legen Sie dem Gerätitte Garantie-Urkunde und Kaufbeleg bei.

• Sofern es sich um keine Garantie - reparatur handelt, werden wir Ihnend die Reparaturkosten in Rechnung stellen.

WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantian - spruchs!

WICHTIG! Wir weisen ausdrücklich darauf auf hin, dass wir nach dem Produktthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileautausch nicht

unsere Originalteile bzw. von uns freige -gebene Teile verwendet wurden und die Reparatur nicht vom Meister Werk -zeuge GmbH Kundenservice oder einem autorisierten Fachmann durch -gefuhrt wurde! Entsprechendes gilt für die verwendeten Zubehörnteile.

• Zur Vermeidung von Transportschäden das Gerät sicher verpacken oder die Originalverpackung verwenden.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even-tuelle Reparaturen an Meister-Geräten kostengünstig ausführren.

2 Elektrische verilgheit

3 Veiligung van Personen

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

EG-Konformitätserklarung

Prohlášeni o konformité s ES

Für das nachstehende Erzeugnis ...

... wird die Übereinstimmung mit folgenden Richtlinien erklär:

... je v souladus tumito smurnicemi:

Angewandte harmonisierte Normen:

Wuppertal, 11.03.2015

Ingo Heimann (M.Sc.)

Technische Leitung/Produktentwicklung
Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal
D - Autorisierte Person zur Aufbewährung der technischen Unterlagen.
CZ - Uschováni technické dokumentace
F - Conservation de la documentation technique
GB - Authorized person for storing the technical documentation
NL-Bewaring van de technische documenten
PL - Przechowyanie dokumentaci technicznej
TR - Teknik evraklarin muhafazasi

Copyright

Nachdruck oder Vervielfaltung - auch aus - zugs weise - nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37-39

D-42349 Wuppertal

Germany

2015/2016

These Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustim mung der Meister Werkzeuge GmbH unzu möglich und strafbar.

Das gilt insbesondere für Vervielfaltigungen, Übersetzungen, Mikroverfilmen und die Ein speisung und Verarbeitung in elektronischen Systemen.
