Typ produktu	Elektryczna myjka ciśnieniowa
Marka	PowerPlus
Model	POWXG90425
Moc	2500 W
Ciśnienie nominalne / maksymalne	13 MPa / 19,5 MPa
Przepływ wody	7,8 L/min
Maks. temperatura wody	50 °C
Zasilanie	230 V / 50 Hz
Typ silnika	Silnik indukcyjny
Waga	21 kg
Poziom ciśnienia akustycznego	73 dB(A)
Poziom mocy akustycznej	86 dB(A)
Wibracje	0,9 m/s²
Długość węża wysokociśnieniowego	8 m
Akcesoria w zestawie	Regulowana dysza, dysza turbo, myjka do tarasów, butelka na detergent, zestaw do czyszczenia rur 10 m, szczotka, igła do czyszczenia
Urządzenia zabezpieczające	Blokada spustu, zawór nadmiarowy, czujnik termiczny ochrony silnika
Przeznaczenie	Czyszczenie na zewnątrz: maszyn, pojazdów, elewacji, tarasów, narzędzi ogrodniczych
Gwarancja	36 miesięcy
Konserwacja bieżąca	Czyszczenie filtra wlotowego, otworów wentylacyjnych, smarowanie złączy
Możliwość naprawy	Naprawa przez autoryzowany serwis Powerplus z oryginalnymi częściami

Często zadawane pytania - POWXG90425 PowerPlus

Jak uruchomić myjkę ciśnieniową POWXG90425?

Upewnij się, że urządzenie znajduje się w pozycji pionowej i dopływ wody jest otwarty. Odblokuj spust, naciśnij go, aby odpowietrzyć, a następnie ustaw przełącznik wł./wył. na 'I'. Urządzenie uruchamia się automatycznie po naciśnięciu spustu.

Czy mogę używać gorącej wody?

Tak, ale temperatura wody nie może przekraczać 50 °C. Powyżej tej wartości urządzenie może ulec uszkodzeniu.

Jak używać detergentu?

Obróć regulowaną dyszę na symbol 'Δ' (niskie ciśnienie). Napełnij wbudowaną butelkę na detergent płynnym środkiem (nie wodą). Urządzenie automatycznie miesza. Po nałożeniu obróć dyszę na 'I' (wysokie ciśnienie), aby spłukać.

Co zrobić, jeśli urządzenie nagle się zatrzyma?

Może to być spowodowane zadziałaniem czujnika termicznego z powodu przegrzania. Pozwól mu ostygnąć przez 5 minut. Sprawdź również napięcie zasilania i czy dysza nie jest zatkana. W razie potrzeby wyczyść dyszę dołączoną igłą.

Jak wyczyścić filtr wlotu wody?

Odłącz urządzenie od zasilania. Wyjmij filtr znajdujący się na złączu wlotu wody. Opłucz go czystą wodą, aby usunąć zanieczyszczenia. Zamontuj go z powrotem. Zatkany filtr może obniżyć wydajność.

Czy strumień wysokociśnieniowy jest niebezpieczny?

Tak. Nigdy nie kieruj strumienia w stronę ludzi, zwierząt, urządzeń elektrycznych pod napięciem ani samego urządzenia. Noś okulary i odzież ochronną. Trzymaj lancę mocno obiema rękami.

Jakie jest maksymalne ciśnienie zasilania wodą?

Ciśnienie wlotowe nie może przekraczać 12 barów. Używaj standardowego węża ogrodowego o średnicy 0,5 cala i długości od 10 do 25 metrów.

Jak przechowywać urządzenie po użyciu?

Wyłącz urządzenie i odłącz je od zasilania. Zamknij dopływ wody i naciśnij spust, aby spuścić ciśnienie. Opróżnij wodę z pompy, uruchamiając urządzenie na sucho przez kilka sekund. Zwiń wąż i przewód, przechowuj w miejscu chronionym przed mrozem.

Urządzenie wibruje nienormalnie, co robić?

Sprawdź, czy w pompie nie ma powietrza (pozostaw spust otwarty). Wyczyść filtr wody i dyszę. Upewnij się, że wąż nie jest skręcony i dopływ wody jest wystarczający.

Jaki jest okres gwarancji?

Gwarancja wynosi 36 miesięcy od daty zakupu. Obejmuje wady materiałowe i produkcyjne, ale nie obejmuje normalnego zużycia, uszkodzeń wynikających z niewłaściwego użytkowania ani akcesoriów.

INSTRUKCJA OBSŁUGI POWXG90425 PowerPlus

Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=1,5 m/s²)

Poziom ciśnienia akustycznego LpA 73 dB(A)

Poziom mocy akustycznej LwA 86 dB(A)

UWAGA! Moc akustyczna dźwięku może przekraczać 85 dB(A), w takim wypadku należy zastosować środki indywidualnej ochrony słuchu.

8.1 Pripojenie záhradnej hadice (obr. 3)....8

1 PRZEZNACZENIE....3

5.1 Miejsce użytkowania....4

5.2 Bezpieczeństwo elektryczne 4

5.3 Bezpieczeństwo osobiste....5

5.4 Użytkowanie i konserwacja elektronarzędzi....5

5.5 Serwis....6

6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA PRACY Z MYJKĄ CIŚNIENIOWA....6

6.1 Sieciowe gniazdo elektryczne....7

6.2 Zasilanie woda ....7

6.3 Urządzenia zabezpieczające....7

7 MONTAŻ....8

7.1 Montaż pistoletu (ryc. 1)....8

7.2 Montaż haka do odkładania (ryc. 2A)....8

7.3 Montaż uchwytu wózka (ryc. 2B)......8

8 PRACA 8

8.1 Podłączenie węża ogrodowego (ryc. 3)....8

8.2 Montaż węża ciśnieniowego (ryc. 4)....8

8.3 Montaż lancy i dyszy....8

8.4 Podłączenie wody 8

8.5 Uruchamianie/zatrzymywanie urządzenia 9

8.6 Dysza regulowana (ryc. 6)....9

8.7 Przekręcanie pistoletem (ryc. 7)....9

8.8 Przystawka do mycia tarasów....9

8.9 Dozownik detergentu (ryc. 8 i 9)....10

8.10 Prędkość przepływu detergentu (ryc. 10)....10

POWERPLUS® HIGH QUALITY TOOLS

POWXG90425 PL

9 PARAMETRY TECHNICZNE....10

10 EMISJA DźWIĘKU....10

11 KONSERWACJA I CZYSZCZENIE .... 11

11.1 Czyszczenie filtra wlotowego....11

11.2 Czyszczenie szczelin powietrznych....11

11.3 Smarowanie złączek 11

12 PRZECHOWYWANIE....11

13 ROZWIAZYWANIE PROBLEMÓW 12

14 GWARANCJA 13

15 ŚRODOWISKO NATURALNE....14

16 DEKLARACJA ZGODNOŚCI 14

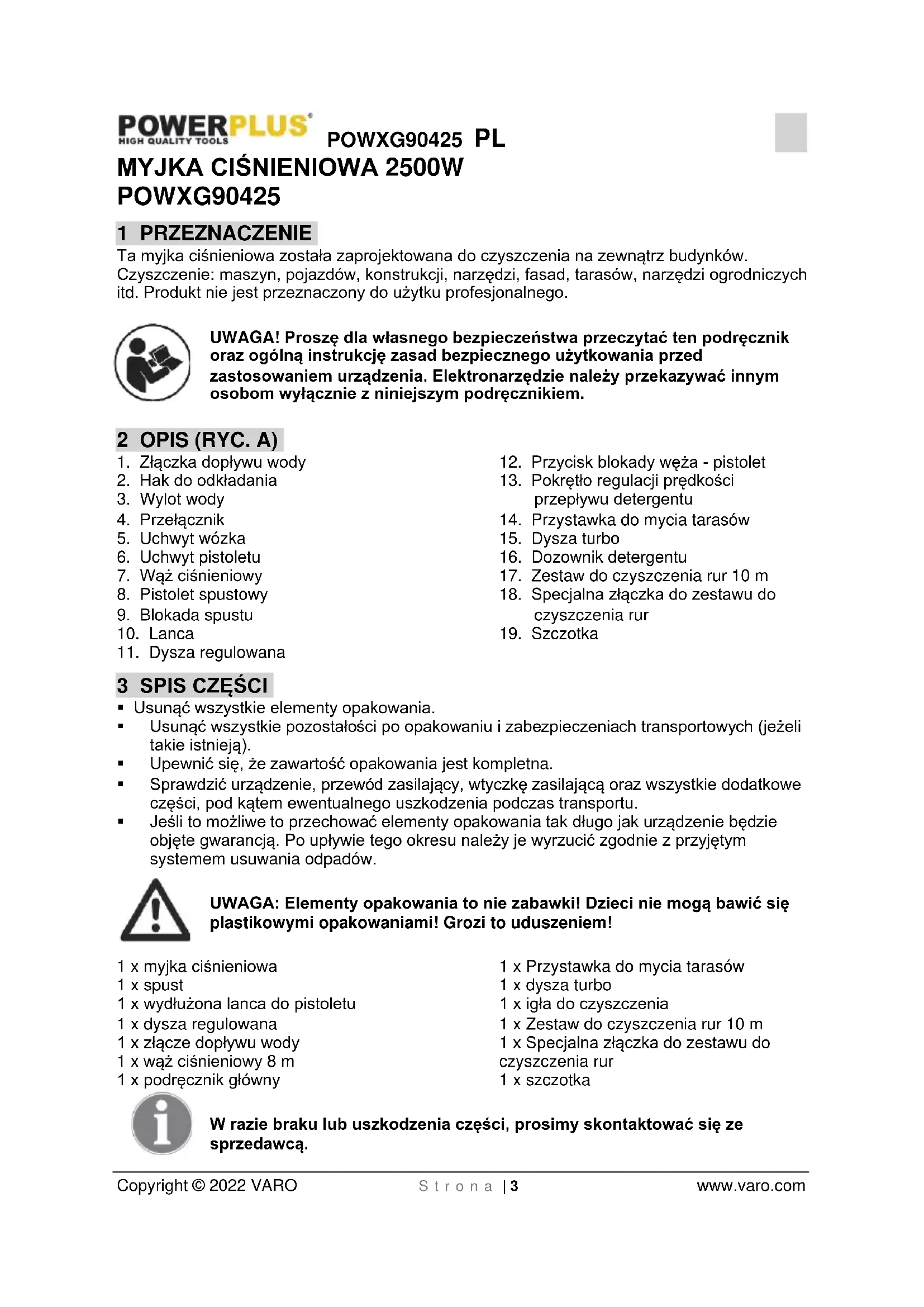

MYJKA CIŚNIENIOWA 2500W POWXG90425

1 PRZEZNACZENIE

Ta myjka ciśnieniowa została zaprojektowana do czyszczenia na zewnątrz budynków. Czyszczenie: maszyn, pojazdów, konstrukcji, narzędzi, fasad, tarasów, narzędzi ogrodniczych itd. Produkt nie jest przeznaczony do użytku profesjonalnego.

UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.

2 OPIS (RYC. A)

1. Złączka dopływu wody
2. Hak do odkładania
3. Wylot wody
4. Przełącznik
5. Uchwyt wózka
6. Uchwyt pistoletu
7. Wąż ciśnieniowy
8. Pistolet spustowy
9. Blokada spustu
10. Lanca

11. Dysza regulowana

12. Przycisk blokady węża - pistolet

13. Pokrętło regulacji prędkości przepływu detergentu
14. Przystawka do mycia tarasów
15. Dysza turbo
16. Dozownik detergentu
17. Zestaw do czyszczenia rur 10 m
18. Specjalna złączka do zestawu do czyszczenia rur
19. Szczotka

3 SPIS CZEŚCI

• Usunąć wszystkie elementy opakowania.
• Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).
  ■ Upewnić się, że zawartość opakowania jest kompletna.
• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.
• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.

UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem!

1 x myjka ciśnieniowa
1 x spust
1 x wydłużona lanca do pistoletu
1 x dysza regulowana
1 x złącze dopływu wody
1 x wąż ciśnieniowy 8 m
1 x podręcznik główny

1 x Przystawka do mycia tarasów
1 x dysza turbo
1 x igła do czyszczenia
1 x Zestaw do czyszczenia rur 10 m
1 x Specjalna złączka do zestawu do czyszczenia rur
1 x szczotka

W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą.

4 OZNACZENIA

W niniejszej instrukcji i/lub na urządzeniu użyto następujących symboli:

	Nie wolno kierować strumienia na osoby, zwierzęta domowe, inne urządzenia elektryczne pod napięciem ani samo urządzenie.		Spełnia niezbędne wymogi określone w dyrektywach europejskich.
	Urządzenie klasy II – podwójna izolacja – nie trzeba stosować wtyczki z uziemieniem.		Uważnie przeczytać instrukcje.
	Задължителна защита на очите.		Nosić rękawice ochronne
	Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.		SYMBOLSELEKTYWNEGO ZBIERANIATen symbol oznacza, że zużytego sprzętu nie można umieszczać łącznie z innymi odpadami (2012/19/UE).

5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI

Proszę przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieczeniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie" odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).

5.1 Miejsce użytkowania

• Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.
• Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.
  W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.

5.2 Bezpieczeństwo elektryczne

• Zawsze sprawdzaj, czy parametry zasilania odpowiadają napięciu określonełu na tabliczce znamionowej.
  Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do narzędzi z napędem elektrycznym z uziemieniem (zerowaniem). Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.
• Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.
• Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.
• Nie wykorzystywać kabla zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać kabla do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub

POWXG90425 PL

częściami ruchomymi. Uszkodzone lub splątane kable zwiększają ryzyko porażenia elektrycznego.

Podczas pracy na zewnątrz należy zastosować odpowiedni kabel przedłużający, przeznaczony do użytku na wolnym powietrzu. Zastosowanie kabla przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.
- Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.

5.3 Bezpieczeństwo osobiste

• Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.
  Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.
• Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0 (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” (włącz.) grozi wypadkami.
• Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.
• Nie wychylac się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowage. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuaciach.
• Należy odpowiednio się ubierać: nie nosić lużnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Lużna odzież, biżuteria lub długie włosy mogą zapłatać się w ruchome części.
• Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.

5.4 Użytkowanie i konserwacja elektronarzędzi

• Nie wolno przeciązać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciażeniu, na jakie zostało zaprojektowane.
• Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.
• Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszaja ryzyko niezamierzonego uruchomienia elektronarzedzia.
• Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
• Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.

POWXG90425 PL

• Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszają prawdopodobieństwo zakleszczenia.
• Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.

5.5 Serwis

- Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.

6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA PRACY Z MYJKA CIŚNIENIOWA

• To urządzenie jest przeznaczone wyłącznie do prywatnego użytku poza pomieszczeniami, a NIE do użytku komercyjnego. Należy je przechowywać z dala od wysokiej temperatury, bezpośredniego nasłonecznienia, wilgoci i deszczu, mrozu i ostrych krawędzi.
• Nie pozwalać na używanie urządzenia osobom, które nie zostały przeszkolone w zakresie używania myjki ciśnieniowej i nie przeczytały podręcznika użytkownika!
• Myjki ciśnieniowe nie mogą być używane przez dzieci ani osoby bez przeszkolenia;
• Należy pilnować dzieci, uniemożliwiając im zabawę tym urządzeniem.
• Przed uruchomieniem urządzenia należy je dokładnie sprawdzić pod kątem wszelkich usterek. Po stwierdzeniu jakiejkolwiek usterki nie wolno uruchamiać urządzenia i należy się skontaktować z lokalnym dystrybutorem.
• Szczególnie dokładnie sprawdzić izolację przewodu elektrycznego, która powinna być nienaganna i be jakichkolwiek pęknięć. Jeśli przewód elektryczny ulegnie uszkodzeniu, naprawy powinno dokonać autoryzowane lokalne centrum serwisowe.

OSTRZEŻENIE: Wysokociśnieniowe strumienie mogą być niebezpieczne w przypadku niewłaściwego użycia. Nie wolno kierować strumienia na ludzi, osprzęt elektryczny pod napięciem ani na samo urządzenie.

OSTRZEŻENIE: Nie używać urządzenia, jeśli w zasięgu jego pracy znajdują się osoby bez odpowiedniej odzieży ochronnej.

• Nie wolno kierować strumienia na siebie ani inne osoby w celu oczyszczenia obuwia lub odzieży.
• Pewnie trzymać lance rozpylającą obiema rękami.
• Operator i każda osoba w bezpośrednim sąsiedztwie miejsca czyszczenia powinni podjąć działanie w celu zabezpieczenia się przed uderzeniem zabrudzeniami odrywającymi się w trakcie pracy.
• Nosić gogle i odzież ochronną w trakcie pracy.
• Należy odłączyć źródło zasilania elektrycznego przed przystąpieniem do konserwacji.
• W celu zapewnienia bezpieczeństwa należy używać wyłącznie części oryginalnych dostarczonych lub zatwierdzonych przez producenta.
• Nie używać urządzenia, jeśli uszkodzony jest jego przewód zasilający lub ważne części, np. elementy zabezpieczające, węże ciśnieniowe, pistolet spustowy.
• Nie używać urządzenia mokrymi rękoma. Jeśli urządzenie jest wilgotne lub mokre, należy je natychmiast wyłączyć. Nie wstawiać go do wody.

POWXG90425 PL

• Opony i zawory opon mogą zostać uszkodzone przez strumień ciśnieniowy, co może być przyczyną ich rozerwania.
• Nie wolno używać urządzenia w środowisku, w którym może występować ryzyko wybuchu.
• Niedozwolone jest czyszczenie powierzchni zawierających azbest przy użyciu wysokiego ciśnienia.
• Tej myjki ciśnieniowe nie wolno używać w temperaturze poniżej 0 °C.

OSTRZEŻENIE: Węże wysokociśnieniowe, ich uszczelnienia i połączenia są częściami ważnymi dla bezpieczeństwa urządzenia. Używać tylko węży, złączek i złączy zalecanych przez producenta.

OSTRZEŻENIE: Nieodpowiednie przedłużacze mogą być niebezpieczne. Przewody na zwijaczach powinny być zawsze całkowicie rozwinięte, aby zapobiec przegrzewaniu się przewodów.

• Jeśli używa się przedłużacza, wtyczka i gniazdo muszą być wodoszczelne i zgodnie z niżej wspomnianymi wymogami dotyczącymi długości i przekroju przewodów.
• 1,0 mm ^2 maks. 12,5 m
• 1,5 mm ^2 maks. 20 m
• Aby uniknąć zagrożenia, uszkodzony przewód zasilający musi być wymieniony przez producenta, jego autoryzowany serwis lub osobę o odpowiednich kwalifikacjach.

6.1 Sieciowe gniazdo elektryczne

Podłączając myjkę ciśnieniową do sieci elektrycznej, należy przestrzegać następujących zasad:

podłączenie do zasilania elektrycznego powinno być wykonane przez wykwalifikowanego elektryka zgodnie z normą IEC 60364-1
- zaleca się, aby zasilanie elektryczne tego urządzenia obejmowało wyłącznik różnicowo-prądowy, który odłączy zasilanie, jeśli wartość prądu upływowego do ziemi przekroczy 30 mA przez 30 ms.

6.2 Zasilanie woda

• Podłączenie do sieci publicznej zgodnie z przepisami.
• Wąż wlotowy może być podłączony do źródła zasilania wodą o maks. ciśnieniu wlotowy wynoszącym 12 barów.

Ta myjka ciśnieniowa jest jedyną w Europie, która ma dopuszczenie do podłączania do źródła zasilania wodą pitną pod warunkiem zainstalowania odpowiedniego urządzenia zapobiegającego przepływowi powrotnemu do źródła zasilania typu BA zgodnie z normą EN 1717. Długość węża między urządzeniem zapobiegającym przepływowi powrotnemu i myjką ciśnieniową nie może być krótsza niż 10 metrów, aby były wyrównywane ewentualne skoki ciśnienia (min. średnica ½ cala).

■ Woda, która przepłynie przez zawór BA, nie jest już uważana za wodę pitną.

WAŻNE! Używać wyłącznie wody bez jakichkolwiek zanieczyszczeń. Jeśli istnieje ryzyko występowania ziaren piasku w wodzie wlotowej (np. ze studni użytkownika), należy zamontować dodatkowy filtr.

6.3 Urządzenia zabezpieczające

- Zawór odciążający może zmniejszać ciśnienie, jeśli jego wartość przekroczy wstępnie ustawione wartości.

POWXG90425 PL

• Blokada na pistolecie spustowym (9): Pistolet spustowy (8) jest wyposażony w blokadę (9). Kiedy gałka jest włączona, pistoletu spustowego (8) nie można używać.
• Czujnik temperaturowy chroni silnik przed przeciążeniem. Urządzenie uruchomi się ponownie po kilku minutach, kiedy czujnik termiczny ostygnie.

7 MONTAŻ

W tej części szczegółowo objaśnimy, jak zmontować gotową do użycia myjkę ciśnieniową.

7.1 Montaż pistoletu (ryc. 1)

- Wprowadzić dyszę regulowaną (K) do pistoletu. Wcisnąć i nakręcić dyszę regulowaną w prawo na pistolet (J) ręką, aż do pewnego zamocowania. Kiedy części są prawidłowo połączone, nie można oddzielić dwóch komponentów przez wyciąganie w linii prostej na dyszy regulowanej. Aby zapewnić prawidłowe użytkowanie, wszystkie akcesoria muszą być wprowadzone do pistoletu.

7.2 Montaż haka do odkładania (ryc. 2A)

■ Wsunąć hak do odkładania do uchwytu.
■ Dokładnie przykręcić uchwyt pistoletu i siodło pistoletu do korpusu głównego.

7.3 Montaż uchwytu wózka (ryc. 2B)

1. Umieścić uchwyt wózka na urządzeniu.

■ Przymocować uchwyt 4 śrubami.

8 PRACA

8.1 Podłączenie węża ogrodowego (ryc. 3)

• Przed podłączeniem złącza dopływu wody do myjki ciśnieniowej zdjąć plastikową zatyczkę.
• Podłączyć złącze węża (z wbudowanym filtrem) do myjki ciśnieniowej.
• Podłączyć wąż ogrodniczy ze standardową szybkozłączką.

8.2 Montaż węża ciśnieniowego (ryc. 4)

Podłączyć wąż ciśnieniowy do pistoletu spustowego.
- Odłączyć wąż ciśnieniowy przez naciśnięcie przycisku (B).

8.3 Montaż lancy i dyszy

1. Wcisnąć lance do pistoletu spustowego
2. Po wprowadzeniu przekręcić ją. Przestroga: Upewnić się, że lanca jest prawidłowo przymocowana do pistoletu.
3. Podłączyć dysze Silnie je wcisnąć na lancę.. Przed naciśnięciem na spust upewnić się, że dysza jest prawidłowo zamocowana.

8.4 Podłączenie wody

Odpowiedni będzie zwykły wąż ogrodowy 1/2" o długości w przedziale od 10 do 25 m.

WAŻNE! Używać wyłącznie wody bez jakichkolwiek zanieczyszczeń. Jeśli istnieje ryzyko występowania ziaren piasku w wodzie wlotowej (np. ze studni użytkownika), należy zamontować dodatkowy filtr.

1. Przepuścić wodę przez wąż wodny przed podłączeniem go do urządzenia, aby zapobiec wnikaniu piasku i brudu do urządzenia. Uwaga: Upewnić się, że filtr jest zamocowany do rurki wlotu wody i nie jest zapchany.
2. Podłączyć wąż wodny do źródła zasilania wodą, używając szybkozłączki (wlot wody ciśnienie maks.: 12 barów, temp. maks.: 50 °C).
3. Włączyć wodę.

8.5 Uruchamianie/zatrzymywanie urządzenia

Pistolet spustowy i lanca są narażone na silne naprężenia w trakcie pracy — należy je silnie trzymać obiema rękami.

WAŻNE: Skierować dyszę w stronę podłoża.

Ta myjka ciśnieniowa jest wyposażona w system automatycznego uruchamiania/zatrzymywania, oparty na ciśnieniu wody.

1. Upewnić się, że urządzenie jest ustawione pionowo. UWAGA: Nie umieszczać urządzenia w wysokiej trawie!
2. Zwolnić blokadę spustu.
3. Nacisnąć spust pistoletu spustowego i przepuszczać wodę, aż całe powietrze wydostanie się z węża wodnego.
4. Przekręcić przełącznik Start/stop w prawo.
5. Nacisnąć spust pistoletu spustowego.
6. Zawsze dostosować odległość, a przez to ciśnienie dyszy, od powierzchni, która ma być oczyszczona.

Nie zakrywać urządzenia w trakcie pracy albo używać go w pomieszczeniu o odpowiedniej wentylacji!

UWAGA: Jeśli urządzenie ma być pozostawione lub nieużywane przez 5 minut, należy je wyłączyć przełącznikiem start/stop (4) „O”.

1. Przekręcić przełącznik Start/stop w lewo „O”.
2. Odłączyć wtyczkę zasilania elektrycznego od gniazda.

3. Odłączyć źródło zasilania w wodę i nacisnąć spust pistoletu spustowego, aby uwolnić ciśnienie z urządzenia.

4. Zablokować pistolet spustowy.(ryc. 5)

Zwolnienie spustu pistoletu spustowego spowoduje automatyczne zatrzymanie urządzenia. Urządzenie uruchomi się ponownie po ponownym włączeniu pistoletu spustowego.

8.6 Dysza regulowana (ryc. 6)

Ciśnienie dla dysza regulowana można regulować przez jej przekręcanie.

OSTRZEŻENIE: Nie należy tego robić w trakcie pracy, aby uniknąć kontaktu dłoni z silnym strumieniem wody.

8.7 Przekręcanie pistoletem (ryc. 7)

Przekręcanie pistoletem spowoduje dostosowanie Twojego kąta czyszczenia przy stosowaniu wzoru wachlarzowatego, aby zapewnić każdym użytkownikowi znalezienie najwyżgodniejszej i najbardziej efektywnej pozycji czyszczenia. Nacisnąć przycisk, aby „odblokować” bok – zostanie otwarta funkcja obrotowa. I nacisnąć przycisk, aby „odblokować” bok, jeśli nie potrzebujesz tej funkcji.

8.8 Przystawka do mycia tarasów

Przystawka do mycia tarasów to akcesorium o dużej mocy do czyszczenia tarasów, podjazdów itd.

Podłączyć przystawkę do mycia tarasów do lancy.

UWAGA! Nie należy używać przystawki do mycia tarasów jak szczotki, ale delikatnie przemieszczać ją nad powierzchnią.

8.9 Dozownik detergentu (ryc. 8 i 9)

Myjka ciśnieniowa będzie podawać detergent z niskim ciśnieniem. Użyć regulowanej dyszy rozpylającej do przepłukania na czysto.

Wbudowany dozownik detergentu umożliwia stosowanie wielu form ciekłego detergentu na powierzchni roboczej. Podawanie detergentu następuje tylko przy niskim ciśnieniu. Nałożyć dyszę regulowaną na pistolet i przekręcić ją do końca „Δ”, aby myjka ciśnieniowa była w trybie niskiego ciśnienia (ryc. 8). Zdjąć zatyczkę ze zbiornika na detergent i włać wyłącznie ciekłego detergentu (ryc. 9). Nie wlewać wody do zbiornika. Myjka ciśnieniowa będzie automatycznie mieszać wodę i detergent. Po zakończeniu nakładania detergentu na powierzchnię roboczą, przekręcić go do końca „I” dyszy regulowanej i rozpyłać detergent przy użyciu rozpyłania wysokociśnieniowego (ryc. 8). W trybie wysokociśnieniowym myjka ciśnieniowa nie będzie nakładać detergentu.

8.10 Prędkość przepływu detergentu (ryc. 10)

Jeśli chce się wyregulować prędkość przepływu detergentu, można przekręcić pokrętło do oporu w lewo w celu zmniejszenia przepływu albo w prawo w celu jego zwiększenia. Zależy to od indywidualnego zapotrebowania związanego z czyszczeniem.

9 PARAMETRY TECHNICZNE

	POWXG90425
TYP silnika	Silnik indukcyjny
Ciśnienie (MPa)	13
Ciśnienie maks. (MPa)	19,5
Napięcie	230 V / 50 Hz
Moc	2500 W
Natężenie przepływu	7,8 l/min
Temperatura wody	Maks. 50 °C
Masa	21 kg

10 EMISJA DŻWIĘKU

Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=1,5 m/s²)

Poziom ciśnienia akustycznego LpA 73 dB(A)

Poziom mocy akustycznej LwA 86 dB(A)

UWAGA! Moc akustyczna dźwięku może przekraczać 85 dB(A), w takim wypadku należy zastosować środki indywidualnej ochrony słuchu.

aw (Poziom wibracji):

0,9 m/s²

K = 1,5 ~m / s^2

11 KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE! Zawsze odłączać wtyczkę zasilania elektrycznego od gniazda przed konserwacją lub czyszczeniem.

Aby zapewnić długą i bezproblemową eksploatację, należy przestrzegać następujących zasad:

• Wypłukać wąż wodny, wąż ciśnieniowy, lancę rozpylającą i akcesoria przed montażem.
• Oczyścić złącza z pyłu i piasku.
• Oczyscić dysze.

Wszelkie naprawy powinny być wykonywane w autoryzowanym warsztacie przy użyciu oryginalnych części zamiennych.

11.1 Czyszczenie filtra wlotowego

- Regularnie czyścić filtr dopływu wody Przeplukiwać go wodą, aby usunąć zabrudzenia i osady.

PRZESTROGA: Niezamocowanie filtra spowoduje unieważnienie gwarancji.

11.2 Czyszczenie szczelin powietrznych

Urządzenie powinno być utrzymywane w czystości, aby powietrze chłodzące swobodnie przepływało przez jego szczeliny wentylacyjne.

11.3 Smarowanie złączek

Aby zapewnić łatwość połączenia i niewysychanie o-ringów, należy regularnie czyścić złączki.

12 PRZECHOWYWANIE

Urządzenie powinno być przechowywane w pomieszczeniu zabezpieczonym przed mrozem! Pompa, wąż i akcesoria powinny być zawsze opróżnione z wody przed przechowywaniem w następujący sposób:

1. Zatrzymać urządzenie (Włączyć przełącznik start/stop „O” oraz odłączyć wąż wodny, wąż ciśnieniowy i dyszę).
2. Ponownie uruchomić urządzenie i wcisnąć spust pistoletu spustowego. Uruchomić urządzenie na tak długo, aż woda przestanie przepływać przez pistolet spustowy.
3. Zatrzymać urządzenie, odłączyć je od gniazdka elektrycznego oraz zwinął wąż i przewód zasilający.
4. Umieścić pistolet spustowy, lancę, dysze i inne akcesoria w uchwytach urządzenia. Hak może być używany do zawieszenia weża i przewodu zasilającego.

Jeśli dojdzie do przypadkowego zamarznięcia urządzenia, konieczne będzie jego sprawdzenie pod kątem uszkodzeń.

OSTRZEŻENIE: Nie wolno uruchamiać zamarzniętego urządzenia. Uszkodzenia mrozowe nie są objęte gwarancją!

13 ROZWIĄZYWANIE PROBLEMÓW

OBJAW	PRZYCZYNA	ZALECANE DZIAŁANIE
Urządzenie nie uruchamia się.	Urządzenie nie jest podłączone do gniazdka.	Podłączyć urządzenie do gniazdka.
	Wadliwe gniazdko	Użyć innego gniazdka.
	Wadliwy przedłużacz	Spróbować pracować bez przedłużacza.
Wahania ciśnienia	Pompa zasysa powietrze.	Sprawdzić, czy węże i połączenia są szczelne.
	Brudne, zużyte lub zablokowane zawory	Skontaktować się z najbliższym serwisem.
	Niewystarczające zasilanie wodą	Zwiększyć ciśnienie wody; sprawdzić, czy wąż ogrodowy nie jest zablokowany i/lub zamocować grubszy wąż.
	Zużyte uszczelki pompy	Skontaktować się z najbliższym serwisem.
Urządzenie się zatrzymuje.	Nieprawidłowe napięcie sieciowe	Sprawdzić, czy napięcie sieciowe jest zgodne z napięciem podanym na tabliczce znamionowej.
	Aktywował się czujnik termiczny.	Pozostawić urządzenie na 5 minut do ostygnięcia.
	Częściowo zablokowana dysza	Oczyścić dyszę igłą i przez przepuszczenie wody wstecz przez dyszę.
	Wzrost natężenia prądu	Spróbować pracować bez przedłużacza.
Urządzenie pulsuje.	Powietrze w wężu wlotowym/pompie	Umożliwić urządzeniu pracę z otwartym spustem aż do odtworzenia się normalnego ciśnienia roboczego.
	Nieodpowiednie zasilanie wodą z sieci.	Zwiększyć ciśnienie wody; sprawdzić, czy wąż ogrodowy nie jest zablokowany i/lub zamocować grubszy wąż.
	Częściowo zablokowana dysza	Oczyścić dyszę igłą i przez przepuszczenie wody wstecz przez dyszę.
	Zatkany filtr wody	Oczyścić filtr
	Zagięty wąż	Wyprostować wąż.
Urządzenie często samoczynnie się uruchamia i zatrzymuje.	Wyciek z pompy i/lub pistoletu spustowego	Skontaktować się z najbliższym serwisem.
	Brak zasilania w wodę	Podłączyć wodę wlotową.
Urządzenie uruchamia się, ale nie wychodzi z niego woda.	Zatkany filtr wody	Oczyścić filtr
	Zablokowana dysza	Oczyścić dyszę igłą i przez przepuszczenie wody wstecz przez dyszę.

14 GWARANCJA

• Na produkt udziela się gwarancji na okres 36 miesięcy, począwszy od daty zakupu przez pierwszego użytkownika.
• Gwarancja obejmuje awarie wynikające z wad materiałowych i wykonawczych, nie obejmuje natomiast wad wynikających z normalnego zużycia takich części jak: łożyska, szczotki, przewody, wtyczki oraz takich akcesoriów jak końcówki, wiertła, brzeszczoty piły itd.; nie obejmuje także uszkodzeń i usterek spowodowanych przez niewłaściwe używanie produktu, jego modyfikacji i wypadków. Gwarancja nie obejmuje również kosztów transportu.
• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy akumulatorów i ładowarek oraz części uszkodzonych z powodu zwykłego zużycia, takich jak w szczególności łożyska, szczotki, przewody, wtyczki itd. Niniejsza gwarancja nie obeimuje również takich akcesoriów jak wiertła, bity, tarcze tnace itd.
• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.
• Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.
  ■ Wiecej informacji można uzyskać, dzwoniac na numer: 00 32 3 292 92 90.
• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.
• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciażeniem urządzenia.
• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.
• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
• Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.
• Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek weglowych itp.).
  ■ Jako dowód zakupy należy zachować rachunek.
• Niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu, formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu.

15 ŚRODOWISKO NATURALNE

Zgodnie z art. 13 ust 1. Ustawy z dnia 11 września 2015 roku o zużytym sprzęcie elektrycznym i elektronicznym zakazuje się umieszczania zużytego sprzętu łącznie z innymi odpadami. Elektroodpady nie mogą być wyrzucane do pojemników do selektywnej zbiórki odpadów komunalnych. Można je oddać w specjalnie wyznaczonych miejscach np. Punkt Selektywnej Zbiórki Odpadów Komunalnych lub/ bądź w punktach handlowych oferujących w sprzedaży sprzęt elektroniczny. Należy postępować zgodnie z obowiązującymi w Polsce przepisami dotyczącymi selektywnej zbiórki urządzeń elektrycznych i elektronicznych. Prawidłowa gospodarka odpadami pomaga uniknąć potencjalnych skutków dla środowiska i zdrowia ludzi wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

16 DEKLARACJA ZGODNOŚCI

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że

produkt: Myjka ciśnieniowa znak towarowy: POWERplus model: POWXG90425

spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.

Dyrektywy europejskie (wraz z ewentualnymi zmianami):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Annex V LwA Measured 86dB(A) / Guaranteed 86dB(A)

Europejskie normy zharmonizowane (wraz z ewentualnymi zmianami):

EN60335-1:2012

EN60745-2-79:2012

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-11:2019

Osoba odpowiedzialna za przechowywanie dokumentacji technicznej:

Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Niżej podpisany działa w imieniu zarządu firmy, na podstawie udzielonego mu pełnomocnictwa,

Martens Ludo

Ludo Mertens

Dyrektor ds. Certyfikacji
