HASZNÁLATI ÚTMUTATÓ POWXG90425 PowerPlus

Kötelező a védőszemüveg használata.

5.4 Az elektromos működtetésű szerszámok helyes használata ............................... 5

6.2 A vízvezetékre történő csatlakoztatás ................................................................... 7

7.1 A szórópisztoly összeszerelése (1. ábra) .............................................................. 8

7.2 A vezeték akasztójának felszerelése (A2 ábra) ..................................................... 8

7.3 A kocsi fogantyújának felszerelése (B2. ábra) ...................................................... 8

8 ÜZEMELTETÉS ................................................................................ 8

8.1 A kerti tömlő csatlakoztatása (3. ábra) .................................................................. 8

8.2 A nagynyomású tömlő felszerelése (4. ábra) ........................................................ 8

8.3 A permetezőcső és a szórófej felszerelése ........................................................... 8

8.4 Vízcsatlakoztatás .................................................................................................... 8

8.5 A készülék elindítása és leállítása ......................................................................... 9

11.1 A vízbeeresztés szűrőjének tisztítása .................................................................. 11

11.2 Szellőzőnyílások megtisztítása ............................................................................ 11

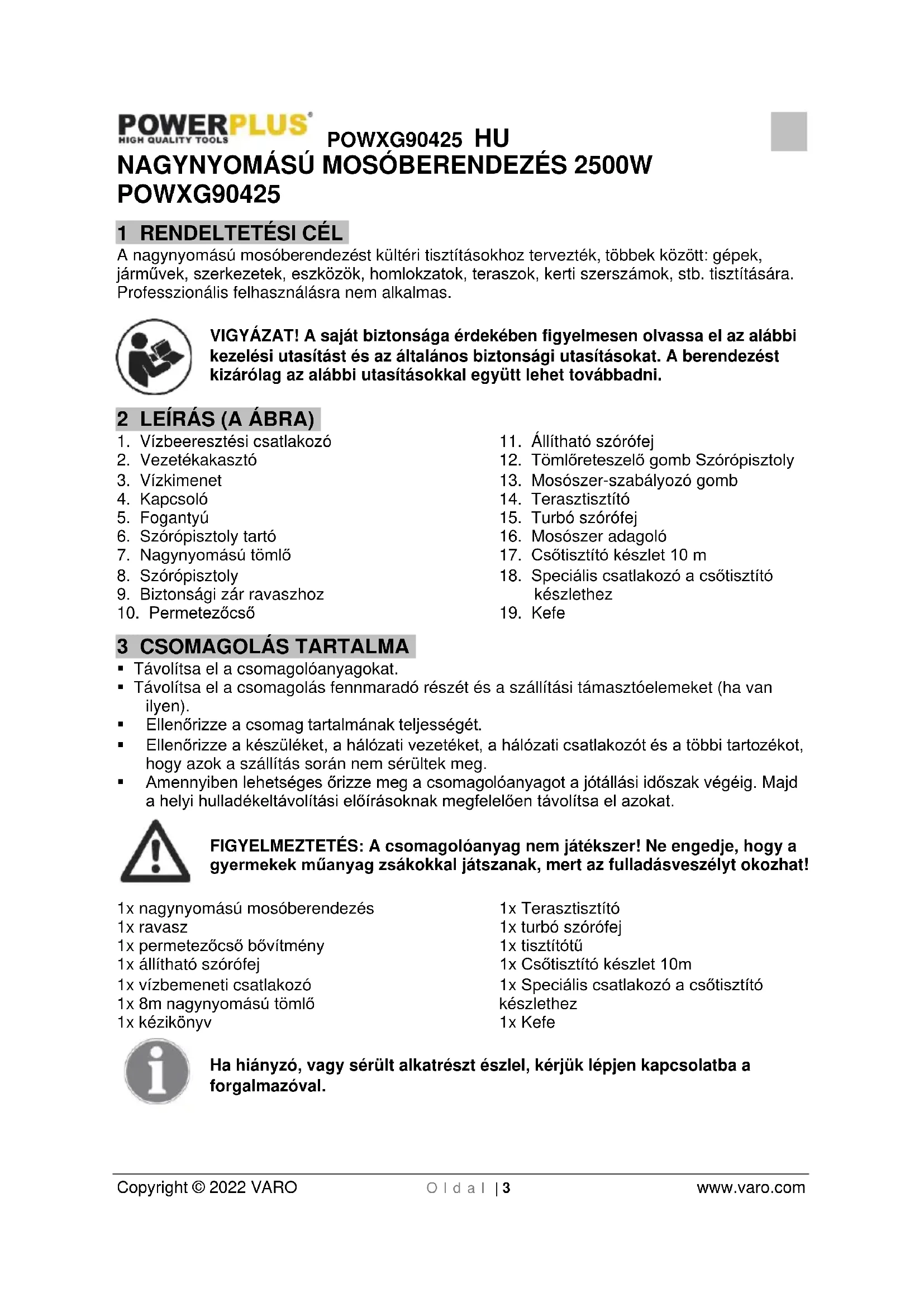

A nagynyomású mosóberendezést kültéri tisztításokhoz tervezték, többek között: gépek, járművek, szerkezetek, eszközök, homlokzatok, teraszok, kerti szerszámok, stb. tisztítására. Professzionális felhasználásra nem alkalmas. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A ÁBRA)

1. Vízbeeresztési csatlakozó

6. Szórópisztoly tartó

7. Nagynyomású tömlő

9. Biztonsági zár ravaszhoz

11. Állítható szórófej

12. Tömlőreteszelő gomb Szórópisztoly

13. Mosószer-szabályozó gomb

16. Mosószer adagoló

17. Csőtisztító készlet 10 m

18. Speciális csatlakozó a csőtisztító

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1x nagynyomású mosóberendezés 1x ravasz 1x permetezőcső bővítmény 1x állítható szórófej 1x vízbemeneti csatlakozó 1x 8m nagynyomású tömlő 1x kézikönyv 1x Terasztisztító 1x turbó szórófej 1x tisztítótű 1x Csőtisztító készlet 10m 1x Speciális csatlakozó a csőtisztító készlethez 1x Kefe Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.POWXG90425 HU Copyright © 2022 VARO O l d a l | 4 www.varo.com 4 JELZÉSEK A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:

A sugarat ne irányítsa személyekre, állatokra, áram alatt lévő elektromos berendezésre, vagy magára a készülékre.

Az európai irányelveknek megfelelő alapvető biztonsági szabványok szerint.

II. osztályú gép – Dupla

szigetelés – Nincs szükség földelt dugó alkalmazására.

Használat előtt olvassa el a kezelési utasítást!

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás. 5 ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK SZERSZÁMGÉPEKHEZ Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.POWXG90425 HU Copyright © 2022 VARO O l d a l | 5 www.varo.com

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.POWXG90425 HU Copyright © 2022 VARO O l d a l | 6 www.varo.com

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

• A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK NAGY NYOMÁSÚ

• A készüléket kizárólag kültéri, lakossági használatra fejlesztették ki. NEM kereskedelmi használatra való. Tartsa hőtől és közvetlen napfénytől, nedvességtől, esőtől, fagytól és éles szélektől távol.

• Ne engedje, hogy a készülék használatát nem ismerő, vagy a kezelési útmutatót el nem olvasó személyek kezeljék a nagynyomású mosóberendezést!

• A készüléket gyermekek és be nem tanított személyek nem használhatják.

• Mindig figyeljen oda, hogy gyermekek véletlenül se játszanak a készülékkel.

• Elindítás előtt ellenőrizze, hogy sérült-e a berendezés. Ha bármi rendellenességet észlel, akkor ne indítsa el. Forduljon a helyi forgalmazóhoz.

• Ne feledje az elektromos vezeték szigetelését ellenőrizni. Ha az sérült, vagy meg van repedve, akkor vigye a szerződtetett javítószervizbe, ahol azt kicserélik. FIGYELMEZTETÉS: A nagynyomású sugár helytelen használata veszélyes lehet. A sugarat tilos emberekre, áram alatt lévő elekromos berendezésekre, vagy magára a nagynyomású mosóberendezésre irányítani. FIGYELMEZTETÉS: Tilos a berendezést más személyek közelében használni, kivéve, ha azok védőruházatot viselnek.

• Tilos a sugarat a ruházat, vagy a lábbeli megtisztítása céljából önmagára, vagy másokra irányítani.

• Tartsa a permetezőcsövet erősen két kézzel.

• A kezelő és a tisztítási terület közvetlen közelében tartózkodó személyek figyeljenek oda, hogy a tisztítás során a levegőbe repülő hulladék meg ne üsse őket.

• Viseljen védőszemüveget és védőruházatot működtetés során.

• Mielőtt bármilyen karbantartási munkába kezd, húzza ki a hálózati vezetéket az aljzatból.

• A készülék biztonsága érdekében csak az eredeti, vagy a gyártó által jóváhagyott pótalkatrészeket használja.

• Tilos a készüléket használni, ha a tápkábel, vagy a készülék bármely más fontos alkatrésze, pl. biztonsági berendezés, nagynyomású tömlő vagy a szórópisztoly sérült.

• Tilos a készüléket nedves kézzel használni. Ha a készülék párás, vagy nedves, azonnal áramtalanítsa azt. Tilos vízbe meríteni.

• A kerekek és a szelepek a nagynyomású sugár hatására megsérülhetnek és kidurranhatnak.

• Tilos a készüléket olyan környezetben használni, ahol robbanás veszélye áll fenn.

• Tilos azbeszt tartalmú felületet nagy nyomással tisztítani.

• A készüléket tilos 0°C fok alatti hőmérsékleten használni.POWXG90425 HU Copyright © 2022 VARO O l d a l | 7 www.varo.com FIGYELMEZTETÉS: A nagynyomású tömlők, alkatrészek és csatlakozók fontosak a készülék biztonsága szempontjából. Csak a gyártó által javasolt tömlőt, alkatrészt és csatlakozót használja. FIGYELMEZTETÉS: A nem megfelelő hosszabbítókábelek veszélyes helyzetet okozhatnak. A kábeldobról mindig teljesen le kell tekerni a kábelt, hogy ezáltal megelőzze a vezeték túlmelegedését.

• Hosszabbítókábel használata esetén a dugasznak és az aljzatnak vízállónak kell lennie, és meg kell felelnie az alábbi feltételeknek a hosszúságot és a vezeték méreteit illetően. − 1,0 mm² max. 12,5 m − 1,5 mm² max. 20 m

• Ha a hálózati kábel sérült, akkor a kockázatok elkerülése érdekében forduljon a gyártóhoz, vagy szerződtetett szakemberhez, vagy ahhoz hasonló szakemberhez annak kicserélése végett.

6.1 Hálózati csatlakozás

Az alábbiakat kell figyelembe venni a nagynyomású mosóberendezés hálózati csatlakoztatása esetén:

• A hálózati csatlakozás kiépítését szakképzett villanyszerelőnek kell elvégeznie, és annak meg kell felelnie az IEC 60364-1 szabványnak.

• Javasoljuk, hogy a készülék tápáramkörébe legyen földzárlat-megszakító szerelve, mely megszakítja az áramellátást, ha a földbe kiszivárgott áram meghaladja a 30 mA-t 30 ms alatt.

6.2 A vízvezetékre történő csatlakoztatás

• A közüzemi hálózatra történő csatlakoztatásnak az előírásoknak megfelelően kell történnie.

• A beeresztő tömlőt legfeljebb 12 bar szívónyomással rendelkező vízvezetékre lehet csatlakoztatni. Ennek a nagynyomású mosóberendezésnek az ivóvízhálózatra történő csatlakoztatása Európában csak akkor engedélyezett, ha az EN 1717 szabványnak megfelelő, BA típusú visszafolyás-gátló felszereléséről gondoskodtak. Az esetleges nyomáslökések csillapítása érdekében a visszafolyás-gátló és a nagynyomású mosóberendezés közötti tömlőnek legalább 10 méter hosszúnak kell lennie (min. átmérő 1/2”).

• Amint a víz átfolyt a BA szelepen, azt a továbbiakban nem lehet ivóvíznek tekinteni. FONTOS! Kizárólag tiszta vizet használjon. Ha fennáll annak a kockázata, hogy homok van a vízbeeresztésben (pl. a saját kútból származó víz esetén), akkor kiegészítő szűrőt kell felszerelni.

6.3 Biztonsági berendezések

• A mentesítőszelep csökkentheti a nyomást, ha az meghaladja az előre beállított értékeket.

• Biztonsági zár a pisztoly ravaszához (9): A szórópisztoly (8) biztonsági zárral (9) rendelkezik. A gomb aktiválása esetén nem lehet a szórópisztolyt (8) működtetni.

• Hőérzékelő védi a motort túlterhelés ellen. Miután a hőérzékelő lehűlt, a gép néhány perc múlva ismét elindul.POWXG90425 HU Copyright © 2022 VARO O l d a l | 8 www.varo.com 7 ÖSSZESZERELÉS Az alábbiakban a nagynyomású mosóberendezés összeszerelésének leírását találja.

7.1 A szórópisztoly összeszerelése (1. ábra)

• Helyezze be az állítható szórófejet (K) a szórópisztolyba. Nyomja be és forgassa el a beállítható szórófejet órajárással megegyező irányba a szórópisztolyra (J) úgy, hogy az kézzel történő megszorítással a helyén legyen. Amikor az alkatrészek megfelelően össze vannak szerelve, akkor a két alkatrészt nem lehet húzással kihúzni a beállítható szórófejből. Az összes alkatrészt be kell illeszteni a szórópisztolyba a megfelelő használat érdekében.

7.2 A vezeték akasztójának felszerelése (A2 ábra)

• Csúsztassa az akasztót a tartóra.

• Csavarozza fel a szórópisztoly tartót és a nyerget szorosan a készülékre.

7.3 A kocsi fogantyújának felszerelése (B2. ábra)

1. Helyezze a fogantyút a berendezésre.

2. Erősítse fel a fogantyút a 4 csavarral.

8.1 A kerti tömlő csatlakoztatása (3. ábra)

• Mielőtt a vízbemeneti csatlakozót csatlakoztatja a mosóberendezésre, távolítsa el a műanyag sapkát.

• Csatlakoztassa a (beépített szűrővel rendelkező) tömlőcsatlakozót a mosóberendezésre.

• Szabványos gyorscsatlakozóval csatlakoztassa a kerti tömlőt.

8.2 A nagynyomású tömlő felszerelése (4. ábra)

• Csatlakoztassa a nagynyomású tömlőt a szórópisztolyhoz.

• Vagy a gomb (B) megnyomásával tudja a tömlőt leválasztani.

8.3 A permetezőcső és a szórófej felszerelése

1. Tolja a permetezőcsövet a szórópisztolyba.

2. A behelyezés után forgassa el. Vigyázat: Ellenőrizze, hogy a permetezőcső megfelelően

van-e a szórópisztolyba helyezve.

3. Csatlakoztassa a szórófejeket. Nyomja rá erősen a permetezőcsőre. A ravasz aktiválása

előtt ellenőrizze, hogy a szórófej megfelelően van-e rögzítve.

8.4 Vízcsatlakoztatás

A szokványos, min. 10 m és max. 25 m hosszú, 1/2" átmérőjű kerti tömlő megfelelő. FONTOS! Kizárólag tiszta vizet használjon. Ha fennáll annak a kockázata, hogy homok van a vízbeeresztésben (pl. a saját kútból származó víz esetén), akkor kiegészítő szűrőt kell felszerelni.

1. A készülékhez való csatlakoztatás előtt vízzel öblítse ki a tömlőt, hogy ezáltal megelőzze

a homok vagy szennyeződés bejutását a készülékbe. Megjegyzés: Ellenőrizze, hogy a szűrő benne van-e a bevezetőcsőben, és hogy az nincs eldugulva.

2. Csatlakoztassa a tömlőt a vízellátásra a gyorscsatlakozó segítségével (a bejövő víz, max.

nyomása: 12 bar, max. hőmérséklete: 50°C).

8.5 A készülék elindítása és leállítása

A A készülék elindítása és leállítása szórópisztoly és a permetezőcső lökést kap működtetés során, ezért mindig tartsa erősen két kézzel. FONTOS: Irányítsa a szórófejet a földre. A nagynyomású tisztítóberendezés víznyomáson alapuló, automatikus start/stop rendszerrel rendelkezik.

1. Ellenőrizze, hogy a készülék függőleges helyzetben van-e. MEGJEGYZÉS: Tilos a

készüléket magas fűre helyezni!

2. Engedje ki a ravasz biztonsági zárát.

3. Aktiválja a ravaszt a szórópisztolyon, és hagyja a vizet addig folyni, hogy az összes

levegő eltávozzon a tömlőből.

4. Forgassa el a Start/stop gombot jobbra.

5. Aktiválja a szórópisztoly ravaszát.

6. A távolságot és ezáltal a szórófej nyomását mindig módosítsa a tisztítandó felülethez

képest. Tilos a készüléket működés közben lefedni, vagy megfelelő szellőzés nélküli helyiségben használni! MEGJEGYZÉS: Ha a készüléket otthagyja, vagy 5 percig nem használja, akkor kapcsolja azt ki a start/stop kapcsolóval (4) („O”):

1. Forgassa el a start/stop gombot balra “O" helyzetbe.

2. Húzza ki a dugaszt a hálózati aljzatból.

3. Zárja el a vízellátást és aktiválja a szórófej ravaszát, hogy eltávozzon a nyomás a

4. Reteszelje a szórópisztolyt. (5 ábra)

A ravasz kioldásakor a készülék automatikusan leáll. A készülék ismét elindul, amikor ismételten aktiválja a ravaszt.

8.6 Állítható szórófej (6. ábra)

A állítható szórófej nyomását annak elforgatásával lehet beállítani. FIGYELMEZTETÉS: Ne működtetés közben állítsa be a szórófejet, mert ezáltal megelőzi, hogy a keze a vízsugárba érjen.

8.7 A szórópisztoly elforgatása (7. ábra)

A szórópisztoly elforgatásával lehet a tisztítási szöget módosítani a teljes permetezési minta során, hogy ezáltal minden felhasználó megtalálja a számára legkényelmesebb és leghatékonyabb tisztítási helyzetet. Nyomja meg a gombot az oldal kinyitásához („unlock”). Ekkor kinyílik a forgó funkció. Nyomja meg még egyszer a gombot az oldal zárásához („lock”), ha nincs szüksége erre a funkcióra.

A terasztisztító hatékony kiegészítő a terasz, autóbejáró, stb. tisztításához. Csatlakoztassa a terasztisztítót a permetezőcsőhöz. MEGJEGYZÉS: Ne seperő mozdulatokkal használja a terasztisztítót, hanem hagyja, hogy az egyenletesen mozogjon a felületen.POWXG90425 HU Copyright © 2022 VARO O l d a l | 10 www.varo.com

8.9 Mosószer adagoló (8 & 9 ábra)

A készülék alacsony nyomáson mosószert adagol. Használja a beállítható szórófejet a tisztításhoz. A beépített mosószer adagoló különböző típusú folyékony mosószer alkalmazását teszi lehetővé a munkafelületre. A mosószer adagolása csak alacsony nyomáson történik. Helyezze be az állítható szórófejet a szórópisztolyba, és forgassa el a „∆” végéig, hogy a készülék alacsony nyomású üzemmódban legyen (8. ábra). Távolítsa el a mosószertartály fedelét és kizárólag folyékony mosószerrel töltse meg (9. ábra). Ne tegyen vizet a tartályba. A készülék automatikusan vízzel keveri össze a mosószert. A mosószer munkafelületre történő alkalmazása végén forgassa el a szórófejet a „I” végére, és permetezze ki a mosószert a nagynyomású permetezővel (8. ábra). Nagynyomású üzemmódban a készülék nem adagol mosószert.

8.10 Mosószer mennyisége (10. ábra)

Ha módosítani kell a mosószer mennyiségét, akkor azt a tisztítás speciális igényeinek megfelelően a gomb baloldali teljes elforgatásával tudja csökkenteni, és a jobboldali teljes elforgatással pedig növelni.

POWXG90425 Motor típusa Indukciós motor Nyomás (Mpa)

Max. nyomás (Mpa) 19,5 Feszültség 230 V / 50 Hz Teljesítmény 2500 W Áramlás 7,8 L/min Vízhőmérséklet Max 50°C Súly 21 kg 10 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 73 dB(A) Hangteljesítményszint LwA 86 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint): 0,9 m/s² K = 1,5 m/s²POWXG90425 HU Copyright © 2022 VARO O l d a l | 11 www.varo.com

11 KARBANTARTÁS ÉS TISZTÍTÁS

FIGYELMEZTETÉS! Karbantartás és tisztítás előtt mindig áramtalanítsa a készüléket. A hosszantartó és tartós problémamentes működtetés érdekében kérjük, kövesse az alábbi tanácsokat:

• Mossa ki a tömlőt, a nagynyomású tömlőt, a permetezőcsövet és az egyéb alkatrészeket felszerelés előtt.

• Tisztítsa meg a csatlakozásokat a portól és a homoktól.

• Tisztítsa meg a szórófejeket. A javításokat a szerződtetett szervizben kell elvégeztetni eredeti pótalkatrészek felhasználásával.

11.1 A vízbeeresztés szűrőjének tisztítása

• Rendszeresen tisztítsa meg a vízbemeneti szűrőt. Mossa ki vízzel a szennyeződés és a hulladékok eltávolítás érdekében. VIGYÁZAT: A szűrő behelyezésének elmulasztása érvényteleníti a garanciát.

11.2 Szellőzőnyílások megtisztítása

A készüléket tisztán kell tartani, hogy a hűtőlevegő szabadon átáramolhasson a készülék szellőzőnyílásain keresztül.

11.3 Csatlakozások olajozása

A könnyű csatlakoztatás és az O-gyűrűk kiszáradásának megelőzése érdekében a csatlakozásokat rendszeresen olajozni kell.

A készüléket fagymentes helyiségben kell tárolni! A szivattyút, a tömlőt és az egyéb kiegészítőket tárolás előtt mindig vízmentesíteni az alábbiak szerint:

1. Állítsa le a készüléket (Fordítsa el a start/stop kapcsolót („O”)) és válassza le a víztömlőt

2. Indítsa el ismételten a készüléket és aktiválja a ravaszt a szórófejen. Működtesse a

készüléket addig, hogy már ne maradjon több víz a szórófejben.

3. Állítsa le a készüléket, húzza ki a hálózati csatlakozót, majd tekerje fel a tömlőt és a

4. Tegye a szórópisztolyt, a permetezőcsövet, a szórófejeket és az egyéb alkatrészeket a

készülék tartójába. Az akasztót lehet a tömlő és a vezeték tárolására használni. Ha a készülék esetleg mégis befagyna, akkor ellenőriztesse, hogy az károsodott-e. FIGYELMEZTETÉS: Tilos a fagyott készüléket elindítani. A fagy okozta károkat nem fedezi a garancia!POWXG90425 HU Copyright © 2022 VARO O l d a l | 12 www.varo.com

MIT TEGYEN A készülék nem indul

Készülék nincs bedugva Dugja be a készüléket. Hibás az aljzat Próbáljon meg egy másik aljzatot. Hibás hosszabbítókábel Próbálja meg hosszabbítókábel nélkül alkalmazni. Ingadozó nyomás Szivattyú levegőt szív

Ellenőrizze, hogy a tömlők és a csatlakozások légmentesek-e. Szelep piszkos, kopott, vagy beragadt Forduljon a legközelebbi javítószervizhez Vízellátás nem elegendő Növelje a víznyomást, ellenőrizze, hogy a kerti tömlő el van-e dugulva és/vagy használjon nagyobb tömlőt. Szivattyú tömítései kopottak Forduljon a legközelebbi javítószervizhez A készülék leáll Nem megfelelő hálózati feszültség Ellenőrizze, hogy a hálózati feszültség megfelel-e a géptörzslapon található értékekkel Hőérzékelő aktiválódott Hagyja a készüléket 5 percig hűlni Szórófej részben el van záródva Tisztítsa meg a szórófejet egy tűvel és permetezzen vizet a szórófej nyílásaiba Áramerősség növekedés Próbálja ki hosszabbítókábel nélkül. A készülék teljesítménye váltakozó Levegő a tömlő/szivattyú beeresztésében Hagyja a készüléket nyitott ravasszal működni addig, amíg a megfelelő üzemi nyomás vissza nem áll. Nem megfelelő a hálózati vízellátás Növelje a víznyomást, ellenőrizze, hogy a kerti tömlő el van-e dugulva és/vagy használjon nagyobb tömlőt. Szórófej részben el van dugulva Tisztítsa meg a szórófejet egy tűvel és permetezzen vizet a szórófej nyílásaiba Szűrő el van dugulva Tisztítsa meg a szűrőt Tömlő össze van tekeredve Egyenesítse ki a tömlőt. A készülék gyakran magától elindul és leáll Szivattyú és/vagy szórópisztoly szivárog Forduljon a legközelebbi javítószervizhez Nincs vízellátás Csatlakoztassa a vízbeeresztést. A készülék elindul, de nem jön ki víz belőle Szűrő el van dugulva Tisztítsa meg a szűrőt Szórófej el van dugulva Tisztítsa meg a szórófejet egy tűvel és permetezzen vizet a szórófej nyílásaibaPOWXG90425 HU Copyright © 2022 VARO O l d a l | 13 www.varo.com

• Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről! Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskondjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!POWXG90425 HU Copyright © 2022 VARO O l d a l | 14 www.varo.com

16 MEGFELELŐSÉGI NYILATKOZAT

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: Nagynyomású mosóberendezés Márkanév: POWERplus Cikkszám: POWXG90425 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig); 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 86dB(A) Guaranteed 86dB(A) Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig); EN60335-1 : 2012 EN60745-2-79 : 2012 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-11 : 2019 A műszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Az alulírott a társaság vezérigazgatója nevében jár el,
