POWXG90425 - Painepesuri PowerPlus - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähkökäyttöinen painepesuri
Merkki	PowerPlus
Malli	POWXG90425
Teho	2500 W
Nimellispaine / max	13 MPa / 19,5 MPa
Vesivirta	7,8 L/min
Veden maksimilämpötila	50 °C
Syöttö	230 V / 50 Hz
Moottorityyppi	Induktiomoottori
Paino	21 kg
Äänenpainetaso	73 dB(A)
Äänitehotaso	86 dB(A)
Tärinä	0,9 m/s²
Korkeapaineletkun pituus	8 m
Mukana tulevat lisävarusteet	Säädettävä suutin, turbosuutin, terassipesuri, pesuainepullo, putken puhdistussarja 10 m, harja, puhdistusneula
Turvalaitteet	Liipaisimen lukitus, varoventtiili, moottorin lämpösuojakenno
Käyttötarkoitus	Ulkopuhdistus: koneet, ajoneuvot, julkisivut, terassit, puutarhatyökalut
Takuu	36 kuukautta
Säännöllinen huolto	Tulovedensuodattimen puhdistus, ilmanvaihtoaukkojen puhdistus, liitosten voitelu
Korjattavuus	Korjaus valtuutetussa Powerplus-huollossa alkuperäisosilla

Usein kysytyt kysymykset - POWXG90425 PowerPlus

Kuinka käynnistää POWXG90425-painepesuri?

Varmista, että laite on pystyasennossa ja vesijohto on auki. Avaa liipaisimen lukitus, vedä liipaisimesta ilman poistamiseksi, ja käännä virtakytkin asentoon 'I'. Laite käynnistyy automaattisesti, kun painat liipaisinta.

Voinko käyttää kuumaa vettä?

Kyllä, mutta veden lämpötila ei saa ylittää 50 °C. Tämän ylittäminen voi vahingoittaa laitetta.

Kuinka käytän pesuainetta?

Käännä säädettävä suutin symbolille 'Δ' (matala paine). Täytä sisäänrakennettu pesuainepullo nestemäisellä pesuaineella (ei vettä). Laite sekoittaa automaattisesti. Levityksen jälkeen käännä suutin asentoon 'I' (korkea paine) huuhtelua varten.

Mitä tehdä, jos laite pysähtyy yhtäkkiä?

Tämä voi johtua lämpöanturista, joka aktivoituu ylikuumenemisen takia. Anna laitteen jäähtyä 5 minuuttia. Tarkista myös syöttöjännite ja ettei suutin ole tukossa. Puhdista suutin mukana tulevalla neulalla tarvittaessa.

Kuinka puhdistan veden tulopuolen suodattimen?

Irrota laite verkosta. Poista suodatin, joka sijaitsee veden tuloliittimessä. Huuhtele se puhtaalla vedellä epäpuhtauksien poistamiseksi. Aseta se takaisin paikalleen. Tukkeutunut suodatin voi heikentää suorituskykyä.

Onko korkeapainesuihku vaarallinen?

Kyllä. Älä koskaan suuntaa suihkua ihmisiin, eläimiin, jännitteisiin sähkölaitteisiin tai itse laitteeseen. Käytä suojalaseja ja -vaatteita. Pidä pistoolia lujasti molemmin käsin.

Mikä on veden syöttöpaineen maksimi?

Tulopaine ei saa ylittää 12 bar. Käytä tavallista puutarhaletkua, jonka halkaisija on 0,5 tuumaa ja pituus 10–25 metriä.

Kuinka säilytän laitetta käytön jälkeen?

Pysäytä laite ja irrota se verkosta. Sulje vesi ja vedä liipaisimesta paineen poistamiseksi. Tyhjennä pumpusta vesi käyttämällä laitetta kuivana muutaman sekunnin ajan. Kääri letku ja johto, säilytä pakkaselta suojatussa paikassa.

Laite tärisee epänormaalisti, mitä tehdä?

Tarkista, ettei pumpussa ole ilmaa (anna laitteen käydä liipaisin auki). Puhdista vedensuodatin ja suutin. Varmista, ettei letku ole kiertynyt ja että vedensyöttö on riittävä.

Mikä on takuun kesto?

Takuu on 36 kuukautta ostopäivästä. Se kattaa materiaali- ja valmistusvirheet, mutta ei normaalia kulumista, väärinkäytöstä johtuvia vaurioita tai lisävarusteita.

KÄYTTÖOHJE POWXG90425 PowerPlus

8.5 Gerät starten/stoppen

8.5 Gerät starten/stoppen

5.1 Työskentelyalue....4

5.2 Sähköturvallisuus....4

5.3 Henkilöturvallisuus....5

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö....5

5.5 Huolto 5

6 LISÄTURVALLISUUSOHJEET PAINEPESUREITA VARTEN......6

6.1 Sähköverkkoliitäntä 7

6.2 Vesiliitäntä....7

6.3 Turvalaitteet....7

7 KOKOONPANO-OHJEET 7

7.1 Pesupistoolin kokoaminen (kuva 1)....7

7.2 Säilytyskoukun asennus (Kuva 2A)....7

7.3 Työntövaunun kahvan asennus (Kuva 2B)....7

8 KÄYTTÖ 8

8.1 Puutarhaletkun liitäntä (Kuva 3)....8

8.2 Paineletkun asennus (Kuva 4)....8

8.3 Pesuvarren ja suuttimen asentaminen....8

8.4 Vesiliitäntä....8

8.5 Koneen käynnistäminen/pysäyttäminen 8

8.6 Säädettävä suutin (Kuva 6)....9

8.7 Pesupistoolin kierto (kuva 7)....9

8.8 Pation puhdistin....9

8.9 Pesuaineen annostelija (kuva 8 & 9)....9

8.10 Pesuainemäärä (kuva 10)....9

11 PUHDISTUS JA HUOLTO 10
11.1 Tulosuodattimen puhdistaminen 10
11.2 Tuuletusaukkojen puhdistaminen....10
11.3 Liittimien rasvaus....10
12 VARASTOINTI....10
13 VIANETSINTÄ....11
14 TAKUU 12
15 LAITTEEN KÄYTÖSTÄ POISTAMINEN 13
16 YHDENMUKAISUUSILMOITUS 13

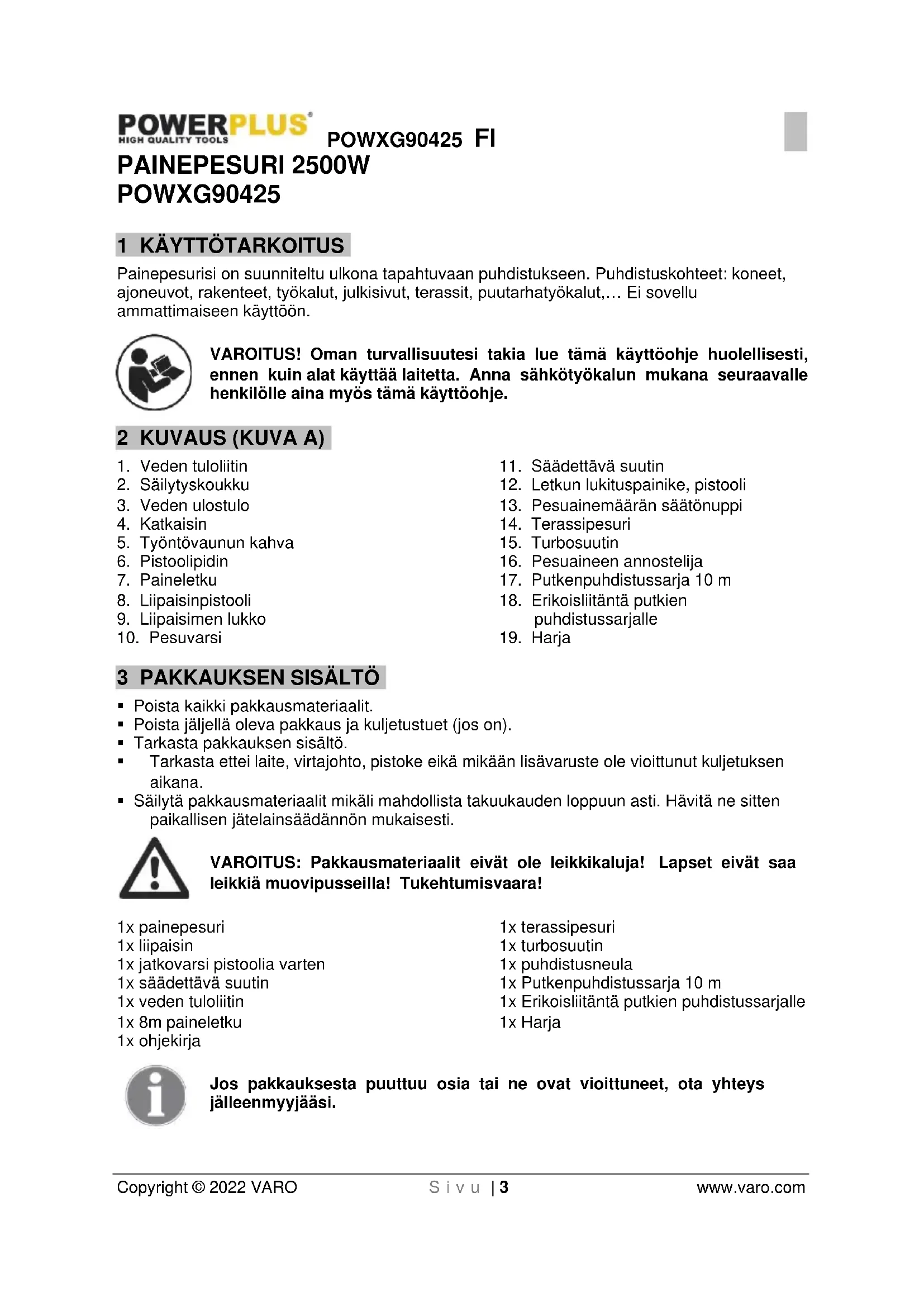

PAINEPESURI 2500W POWXG90425

1 KÄYTTÖTARKOITUS

Painepesurisi on suunniteltu ulkona tapahtuvaan puhdistukseen. Puhdistuskohteet: koneet, ajoneuvot, rakenteet, työkalut, julkisivut, terassit, puutarhatyökalut,... Ei sovellu ammattimaiseen käyttöön.

VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 KUVAUS (KUVA A)

1. Veden tuloliitin

2. Säilytyskoukku

3. Veden ulostulo

4. Katkaisin

5. Työntövaunun kahva

6. Pistoolipidin

7. Paineletku

8. Liipaisinpistooli

9. Liipaisimen lukko

10. Pesuvarsi

11. Säädettävä suutin

12. Letkun lukituspainike, pistooli

13. Pesuainemäärän säätönuppi

14. Terassipesuri

15. Turbosuutin

16. Pesuaineen annostelija

17. Putkenpuhdistussarja 10 m

18. Erikoisliitäntä putkien puhdistussarjalle

19. Harja

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.

- Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).

■ Tarkasta pakkauksen sisältö.

Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

1x painepesuri

1x liipaisin

1x jatkovarsi pistoolia varten

1x säädettävä suutin

1x veden tuloliitin

1x 8m paineletku

1x ohjekirja

1x terassipesuri

1x turbosuutin

1x puhdistusneula

1x Putkenpuhdistussarja 10 m

1x Erikoisliitäntä putkien puhdistussarjalle

1x Harja

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

		Vesisuihkua ei saa osoittaa henkilöihin, eläimiin, sähkölaitteisiin tai itse koneeseen päin.		Soveltuvien EU-direktiivien turvallisuusstandardien mukainen.
		Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.		Lue ohjekirja ennen käyttöä.
		Käytettävä suojalaseja.		Käytä aina suojalaseja.
		Henkilö- sekä laitevahinkovaara.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

5.1 Työskentelyalue

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.
• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.
• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.
• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.

POWXG90425 FI

- Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

- Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.

- Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

- Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF-asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.

- Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitalitta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.

- Älä kurotaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

- Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

- Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

- Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

- Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on koriattava.

- Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti kävnnistymään.

- Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

- Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

- Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittayat vähemmän ja niitä on helpompi käyttää.

- Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettvyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

- Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

6 LISÄTURVALLISUUSOHJEET PAINEPESUREITA VARTEN

• Laite on suunniteltu yksinomaan yksityiskäyttöön ulkona EIKÄ kaupalliseen käyttöön. Suojele laitetta lämmöltä, suoralta auringonpaisteelta, kosteudelta ja sateelta, pakkaselta ja teräviltä reunoilta.
• Älä anna henkilöiden, joita ei ole koulutettu painepesuria varten ja jotka eivät ole lukeneet ohjekirjaa, käyttää konetta!
• Lapset tai kouluttamattomat henkilöt eivät saa käyttää painepesureita.
• Lapsia on valvottava ja varmistettava, että he eivät leiki laitteella.
• Ennen koneen käynnistämistä tarkasta huolellisesti, ettei siinä ole vikoja. Jos löydät jonkun vian, älä käynnistä konetta, vaan ota yhteys paikalliseen jälleenmyyjään.
  Tarkasta erityisesti, että sähköjohdon eriste ei ole vioittunut ja ettei siinä ole murtumia. Jos sähkökaapeli on vioittunut, se on vaihdatettava valtuutetussa huoltoliikkeessä.

VAROITUS: Korkeapainesuihkut voivat olla vaarallisia, jos niitä käytetään väärin. Suihkua ei saa kohdistaa suoraan henkilöihin päin, jännitteisiin sähkölaitteisiin tai itse laitteeseen.

VAROITUS: Älä käytä laitetta henkilöiden lähellä, jos heillä ei ole suojavaatetusta.

• Älä kohdista suihkua itseesi tai toisiin päin voidaksesi puhdistaa vaatteet tai jalkineet.
• Pidä pesuvarresta lujasti kiinni molemmin käsin.
• Käyttäjän ja jokaisen puhdistuspaikan lähietäisyydellä tulisi suojautua lentäviltä jätteiltä, joita voi irrota käytön aikana.
• Käytä suojalaseja ja suojavaatetusta käytön aikana.
• Irrota virtalähteestä ennen kuin suoritat käyttäjälle kuuluvia kunnossapitotoimenpiteitä.
• Jotta voitaisiin varmistaa laitteen turvallisuus, käytä vain valmistajalta hankittuja tai valmistajan hyväksymiä alkuperäisiä varaosia.
• Älä käytä laitetta, jos laitteen virtajohto tai tärkeät osat ovat vioittuneet, esim. turvalaite, paineletku ja liipaisinpistooli.
• Älä käytä laitetta märillä käsillä. Jos laite on kostea tai märkä, irrota se välittömästi. Älä pane sitä veteen.
• Paineruisku voi vioittaa renkaita ja renkaiden venttiilejä ja ne voivat sitten puhjeta.
• Älä käytä koskaan konetta ympäristössä, jossa voi olla räjähdyksen vaara.
• Korkeapaineruiskulla ei saa puhdistaa asbestia sisältäviä pintoja.
• Tätä painepesuria ei saa käyttää alle 0°C lämpötiloissa.

VAROITUS: Paineletkut, kiinnittimet ja liittimet ovat tärkeitä laitteen turvallisuuden kannalta. Käytä vain valmistajan suosittelemia letkuja, kiinnittimiä ja liitinkappaleita.

VAROITUS: Puutteelliset jatkojohdot voivat olla vaarallisia. Kelallekierretyt johdot on aina purettava täysin, jotta voidaan estää johdon ylikuumeneminen.

• Jos käytetään jatkojohtoa, pistokkeen ja pistorasian on oltava vesitiiviitä ja noudatettava alla mainittuja vaatimuksia pituuden ja johdon paksuuden suhteen.
  -1,0 mm² maks. 12,5 m
  -1,5 mm² maks. 20 m
• Jos sähköjohto on vioittunut, valmistajan tai valtuutetun huoltoliikkeen tai pätevän ammattihenkilön on vaihdettava se, jotta voidaan välttää vaaratilanne.

6.1 Sähköverkkoliitäntä

Seuraavia ohjeita tulisi noudattaa, kun painepesuri liitetään sähköverkostoon:

• Sähköverkkoliitännän saa tehdä pätevä sähköteknikko ja siinä on noudatettava IEC 60364-1 standardeja.
• On suositeltavaa, että sähkön tulo tähän laitteeseen on varustettu jäännösvirtalaitteella, joka keskeyttää virrantulon, jos vuotovirta maahan ylittää 30 mA 30 ms ajan.

6.2 Vesiliitäntä

• Liitäntä yleiseen verkostoon on tehtävä määräysten mukaisesti.
• Tuloletkun voi liittää vesijohtoverkostoon korkeintaan 12 baarin tulopaineella.

Tämän painepesurin saa Euroopassa liittää juomavesiverkostoon vain, jos on asennettu asianmukainen takaisinvirtauksen estin, BA-typpi EN 1717 standardin mukaisesti. Letkun pituuden takaisinvirtauksen estimen ja painepesurin välillä on oltava vähintään 10 metriä, jotta se voi imeä mahdolliset painehuiput (min. läpimitta ½ tuumaa).

- Heti kun vesi on virrannut BA venttiilin läpi, vettä ei voi pitää enää juomavetenä.

TÄRKEÄÄ! Käytä vain vettä, jossa ei ole epäpuhtauksia. Jos vaarana on tulovedessä olevat hiekkahiukkaset (esim. omasta kaivosta), lisäsuodatin tulisi asentaa.

6.3 Turvalaitteet

• Vapaavirtausventtiili voi alentaa painetta, jos se ylittää esiasetetut arvot.
  Lukituslaitteena toimii liipaisinpistooli (9): Liipaisinpistoolissa (8) on lukkolaite (9). Kun nuppi aktivoidaan, liipaisinpistoolia (8) ei voi käyttää.
• Lämpöanturi suojelee moottoria ylikuumenemiselta. Kone käynnistyy uudelleen muutaman minuutin kuluttua, kun lämpöanturi on jäähtynyt.

7 KOKOONPANO-OHJEET

Tämä osa selostaa yksityiskohtaisesti, kuinka painepesuri on valmis käyttöön.

7.1 Pesupistoolin kokoaminen (kuva 1)

- Liitä säädettävä suihkusuutin (K) pesupistooliin. Työnnä ja kierrä käsin myötäpäivään säädettävä suutin pesupistoolille (J) kireälle, niin se lukittuu paikalleen. Kun osat on liitetty kunnolla, niitä ei saa erilleen vetämällä säädettävää suutinta suoraan ulospäin. Kaikki lisävarusteet on liitettävä pesupistooliin, jotta niitä voi käyttää kunnolla.

7.2 Säilytyskoukun asennus (Kuva 2A)

• Työnnä säilytyskoukku pidikkeeseen.
• Ruuvaa pistoolinpidin ja pistoolisatula tiukasti runkoon kiinni.

7.3 Työntövaunun kahvan asennus (Kuva 2B)

1. Aseta työntövaunun kahva koneeseen.
2. Kiinnitä kahva 4 ruuvilla.

8 KÄYTTÖ

8.1 Puutarhaletkun liitäntä (Kuva 3)

• Irrota muovitulppa ennen tulovesiliitännän liittämistä painepesuriin.
• Kiinnitä painepesuriin letkuliiitin (jossa on suodatin).
• Liitä puutarhaletku tavallisella pikaliittimellä.

8.2 Paineletkun asennus (Kuva 4)

• Kiinnitä paineletku liipaisinpistooliin.
• Irrota paineletku painamalla painiketta (B).

8.3 Pesuvarren ja suuttimen asentaminen

• Työnnä pesuvarsi liipaisinpistooliin.
• Kun se on asennettu, käännä sitä. Varo: Varmista että pesuvarsi on kiinnitetty oikein pistooliin.
• Kiinnitä suutin. Työnnä se voimakkaasti pesuvarteen. Tarkasta ennen liipaisimen aktivointia, että suutin on kiinnitetty oikein.

8.4 Vesiliitäntä

Tavallinen 1/2" puutarhaletku, joka on väh. 10 m ja kork. 25 m, on sopiva.

TÄRKEÄÄ! Käytä vain vettä, jossa ei ole epäpuhtauksia. Jos on olemassa vaara, että tulovedessä on hiekkahiukkasia (esim. omasta kaivosta), silloin on asennettava lisäsuodatin.

1. Anna veden virrata vesiletkun läpi, ennen kuin liität sen koneeseen voidaksesi estää hiekan ja lian pääsyn koneeseen. Huom.: tarkasta että suodatin on asennettu veden tuloputkeen ja että se ei ole tukkeutunut.
2. Liitä vesiletku vedentuloputkeen pikaliittimellä (tulovesi, maks. paine: 12 baaria, maks. lämpötila: 50°C).
3. Kytke vesi päälle.

8.5 Koneen käynnistäminen/pysäyttäminen

Isku käytön aikana vaikuttaa liipaisinpistooliin ja pesuvarteen – pidä siksi laitteesta aina lujasti kiinni molemmin käsin.

TÄRKEÄÄ: Suuntaa suutin maahan päin.

Tämä painepesuri on varustettu automaattisella käynnistys/pysäytysjärjestelmällä, joka perustuu vedenpaineeseen.

1. Tarkasta että kone on pystyasennossa. HUOM.: Älä aseta konetta korkeaan ruohikkoon!
2. Vapauta liipaisimen lukko.
3. Aktivoi liipaisinpistoolin liipaisin ja anna veden juosta, kunnes kaikki ilma on poistunut vesiletkusta.
4. Käännä katkaisin oikealle.
5. Aktivoi liipaisinpistoolin liipaisin.
6. Säädä aina etäisyys ja siten suuttimen paine puhdistettavaan pintaan nähden.
   Älä peitä konetta käytön aikana tai käytä sitä huoneessa ilman riittävää tuuletusta! HUOM.: Jos kone on jätetty tai sitä ei käytetä 5 minuutin aikana, se on kytkettävä pois toiminnasta käynnistys/pysäytyskatkaisimella (4) "O":
7. Käännä katkaisin vasemmalle O-asentoon.

8. Irrota sähköpistoke pistorasiasta.

9. Katkaise veden tulo ja aktivoi liipaisinpistoolin liipaisin voidaksesi vapauttaa koneen paineesta.

10. Lukitse liipaisinpistooli. (Kuva 5)

Kun liipaisinpistoolin liipaisin vapautetaan, kone pysähtyy automaattisesti. Kone käynnistyy taas, kun aktivoit liipaisinpistoolin.

8.6 Säädettävä suutin (Kuva 6)

Painetta voidaan säätää kääntämällä säädettävä suutin.

VAROITUS: Älä tee sitä käytön aikana voidaksesi välttää, että kätesi voisi osua suihkuun.

8.7 Pesupistoolin kierto (kuva 7)

Pesupistoolin kierto säätää puhdistuskulmaa täyttä suihkutuskuviota käytettäessä, ja sillä jokainen löytää mukavimman ja tehokkaimman puhdistusasennon. Kun painat painikkeen auki-puolelle (Unlock), voit aloittaa kiertämisen. Jos et tarvitse tätä toimintoa, paina painike lukitus-puolelle (Lock).

8.8 Pation puhdistin

Pation puhdistin on tehokas lisävaruste pation, kulkuteiden yms. puhdistamiseen.

Kiinnitä pation puhdistin lanssiin.

HUOM.: Älä käytä pation puhdistinta harjana, vaan anna sen lipua pehmeästi pinnan yli

8.9 Pesuaineen annostelija (kuva 8 & 9)

Painepesuri annostelee pesuainetta pienellä paineella. Huuhtele puhtaaksi säädettävällä suihkusuuttimella.

Sisäisellä pesuaineen annostelijalla voit käyttää monenlaisia nestemäisiä pesuaineita pestävälle pinnalle. Pesuainetta annostellaan vain pienellä paineella. Liitä säädettävä suutin pesupistooliin, ja kierrä se Δ:n loppuun, jotta painepesuri on pienpainetilassa (kuva 8). Poista pesuainesäiliön kansi, ja täytä se vain nestemäisellä pesuaineella (kuva 9). Älä laita vettä säiliöön. Painepesuri sekoittaa veden ja pesuaineen automaattisesti. Kun olet annostellut pesuaineen pestävälle pinnalle, kierrä se säädettävän suuttimen I:n loppuun, ja suihkuta pesuaine pois korkeapainesuihkeella (kuva 8). Korkeapainetilassa painepesuri ei annostele pesuainetta.

8.10 Pesuainemäärä (kuva 10)

Jos sinun tarvitsee säätää pesuainemäärää, voit vähentää pesuaineen määrää kääntämällä säätönuppia vasempaan, ja lisätä sitä kääntämällä säätönuppia oikealle, puhdistustarpeen mukaan.

9 TEKNISET TIEDOT

	POWXG90425
Moottorityyppi	Induktiomooottori
Paine (Mpa)	13
Maks. paine (Mpa)	19,5
Jännite	220 V/ 50 Hz
Teho	2500 W
Virtaus	7,8 L/min
Veden lämpötila	Max 50°C
Paino	21 kg

10 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Äänenpainetaso LpA	73 dB(A)
Äänitehotaso LwA	86 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).

aw (Tärinätaso):

0,9 m/s²

K = 1,5 ~m / s^2

11 PUHDISTUS JA HUOLTO

VAROITUS! Irrota sähköpistoke aina pistorasiasta ennen kunnossapitoa tai puhdistusta.

Jotta voisit varmistaa pitkäaikaisen ja ongelmattoman käytön, ota huomioon seuraavat ohjeet:

• Pese vesiletku, paineletku, pesuvarsi ja lisävarusteet ennen asentamista.
• Puhdista liittimet pölystä ja hiekasta.
  ■ Puhdista suuttimet.

Kaikki korjaukset on aina tehtävä valtuutetussa korjaamossa alkuperäisiä varaosia käyttäen.

11.1 Tulosuodattimen puhdistaminen

- Puhdista tuloveden suodatin säännöllisesti. Huuhtele lika ja roskat pois vedellä.

VARO: Ellei suodatinta asenneta, seurauksena on takuun mitäöinti.

11.2 Tuuletusaukkojen puhdistaminen

Kone on pidettävä puhtaana, jotta jäähdytysilma voi virrata vapaasti koneen tuuletusaukkojen läpi.

11.3 Liittimien rasvaus

Jotta voitaisiin varmistaa helppo liitäntä ja että O-renkaat eivät kuivu; liittimet on rasvattava säännöllisesti.

12 VARASTOINTI

Kone on varastoitava paikassa, jossa se ei jäädy!

Pumppu, letku ja lisävarusteet tulisi aina tyhjentää vedestä ennen varastointia seuraavasti:

1. Pysäytä kone (Käännä käynnistys/pysäytyskatkaisin "O") ja irrota vesiletku ja suutin.

2. Käynnistä kone uudelleen ja aktivoi liipaisinpistoolin liipaisin. Anna koneen käydä, kunnes vettä ei enää virtaa liipaisinpistoolin läpi.

3. Pysäytä kone, irrota pistoke ja kääri letku ja johto.

4. Aseta liipaisinpistooli, Ianssi, suuttimet ja muut lisävarusteet koneen pidikkeisiin. Koukkua voi käyttää letkun ja johdon säilyttämistä varten.

Jos kone on vahingossa jäätynyt, silloin on tarkastettava, ettei siihen ole tullut vikaa.

VAROITUS: Älä käynnistä koskaan jäätynyttä konetta. Takuu ei kata jäätymisestä johtuvia vikoja!

13 VIANETSINTÄ

VIKA	SYY	SUOSITELTU TOIMENPIDE
Kone ei käynnisty	Kone ei ole liitetty virtalähteeseen	Liitä kone virtalähteeseen.
	Viallinen pistorasia	Kokeile toista pistorasiaa.
	Viallinen jatkojohto	Yritä ilman jatkojohtoa.
Vaihteleva paine	Pumppu imee ilmaa	Tarkasta että letkut ja liittimet ovat ilmatiiviit.
	Venttiilit ovat likaiset, kuluneet tai kiinni juuttuneet	Ota yhteys lähimpään huoltokeskukseen
	Veden tulo ei ole riittävä	Nosta veden painetta, tarkasta puutarhaletkun tukokset ja/tai vaihda suurempi letku.
	Pumpun tiivisteet kuluneet	Ota yhteys lähimpään huoltokeskukseen
Kone pysähtyy	Väärä verkkojännite	Tarkasta että sähköverkoston jännite vastaa nimikyltin teknisiä tietoja.
	Lämpöanturi aktivoitu	Anna koneen jäähtyä 5 minuuttia
	Suutin osittain tukossa	Puhdista suutin neulalla ja suihkuttamalla vettä takaisinpäin suuttimen läpi
	Virranvoimakkuuden nousu	Yritä ilman jatkojohtoa.
Kone värähtelee	Ilmaa tuloletkussa/pumpussa	Anna koneen käydä liipaisimen ollessa auki, kunnes säännöllinen työpaine palautuu.
	Riittämätön veden tulo verkostosta	Nosta veden painetta, tarkasta puutarhaletkun tukokset ja/tai vaihda suurempi letku.
	Suutin osittain tukossa	Puhdista suutin neulalla ja suihkuttamalla vettä takaisinpäin suuttimen läpi
	Vedensuodatin tukossa	Puhdista suodatin
	Letku kiertynyt	Suorista letku.
Kone käynnistyy ja pysähtyy usein itsestään	Pumppu ja/tai liipaisinpistooli vuotavat	Ota yhteys lähimpään huoltokeskukseen
	Vettä ei tule	Liitä tulovesi.
Kone käynnistyy,	Vedensuodatin tukossa	Puhdista suodatin

14 TAKUU

• Tälle tuotteelle on annettu lakisääteinen 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.
• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.
• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.
• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.
• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.
• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.
• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.
• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.
• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)
• Säilytä kassakuitti ostopäivämäärän tositteena.
• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

15 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

16 YHDENMUKAISUUSILMOITUS

VARO – Vic Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että

Tuote: Painepesuri

Tavaramerkki: PowerPlus

Malli: POWXG90425

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka);

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC

Annex V LwA

Measured

86dB(A)

Guaranteed

86dB(A)

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka);

EN60335-1 : 2012

EN60745-2-79:2012

EN55014-1 : 2017

EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-11:2019

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Martens Ludo

Ludo Mertens

Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja
